视频会议系统拓扑图1视频会议系统拓扑图2二、投影系统拓扑图投影系统是由投影机、投影屏幕、图像控制器及其它辅助设备组成的显示系统，一般用于一个画面的超大屏幕显示、特技显示以及多个画面的多窗口显示。

远程视频会议系统概述及组网结构(组图)系统概述随着科技的发展，电子会议系统也应用了更多的新技术，视频会议就是音频会议系统、通信及INTERNET技术相融合的产品。

随着中国的入世，各企事业单位都面临更大的商机，同时也将面临更大的挑战。

视频会议可以在多方面哦提升您的通信效率和工作效果。

视频会议系统的组网结构随与会者参加方式的不同有所不同，从整体上看，有两种组网结构：点对点组网结构和多点会议组网结构。

点对点组网结构点对点视频会议系统只涉及到两个会议终端系统，其组网结构非常简单不需要MCU，也不需要增加额外的网络设备，只须在终端系统中系统控制模块中增加会议管理功能即可实现。

其组网结构见图所示，图中控制协议虚线实际上并不存在，其内容也是通过接口相互传递。

两个会议场点（终端系统）只须相互拨号呼叫对方并得到对方确认后便可召开视频会议。

通信网络根据视频终端的不同，通信网络可以选择IP广域网、ISDN （BRI/PRI）、E1、DDN专线、卫星线路（V.35）等。

多点会议组网结构在多个会议场点进行多点会议时，必须设置一台或多台MCU（多点控制设备）。

MCU是一个数字处理单元，通常设置在网络节点处，可供多个会议场点同时进行相互间的通信；MCU应在数字域中实现音频、视频、数据信令等数字信号的混合和切换（分配），但不得影响音频、视频等信号的质量。

多点会议组网结构比较复杂，根据MCU数目可分为两类：单MCU方式和多MCU方式。

而多MCU方式一般又可分为两种：星型组网结构和层级组网结构。

单MCU方式在会议场点数目不多且地域分布比较集中时，可采用单MCU方式，其组网结构见图所示。

图中T1-T6均为视频会议终端系统设备。

视频会议终端系统设备各会议场点依次加入会议时，必须经过MCU确认并通知先于它加入会议的会议场点。

由单个MCU连接的多点视频会议系统的会议控制模式常常是声控模式和发言者控制模式。

多MCU方式星型组网结构多MCU连接星型组网结构见图所示，其中VCT是视频会议终端VideoConferenceTerminal的缩写多MCU方式星型组网结构这种星型结构对会议终端系统要求较低，增加新会议场点时易扩展。

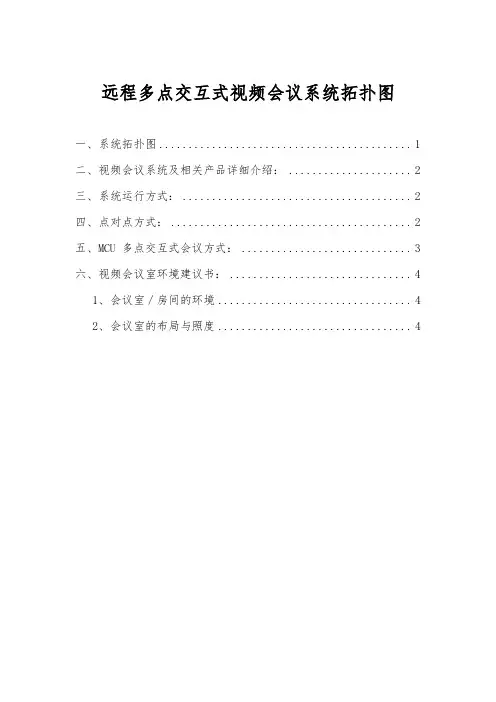

远程多点交互式视频会议系统拓扑图一、系统拓扑图 (1)二、视频会议系统及相关产品详细介绍： (2)三、系统运行方式： (2)四、点对点方式： (2)五、MCU 多点交互式会议方式： (3)六、视频会议室环境建议书： (4)1、会议室／房间的环境 (4)2、会议室的布局与照度 (4)一、系统拓扑图中心会议室 AethraVega Star 视频会议终端多点控制单元 8*768K-MCS第一分会场共8个分会场领导及桌面用户 可视电话终端 Aethra Maia Top背投电视第八分会场ADSL 线路 ADSL 线路2兆ADSL 线路二、视频会议系统及相关产品详细介绍：三、系统运行方式：整个系统是基于托管IP网络情况下来运行的，要保证会议设备的IP地址都能互相Ping 通。

四、点对点方式：系统运行时，各终端会场均可直接拨叫对方会议终端的IP地址、地址簿、E.164编码等方式来邀请对方终端（终端事先必须打开设备电源）加入会议，这样视频会议就能运行起来。

另外，会议室在有条件的情况下可配备多路MIC 或调音台，供多人同时进行提问或讨论；也可配置大屏幕电视，背投电视或投影仪等图像输出设备及音响等声音输出设备两个会场通过拨打对方IP地址等多种方式连接至其他会场，速率在拨号前64K-384可调，系统可以实现以下功能:a、视频/音频通信功能: Aethra视频会议系统充分遵循ITU-H.323 V2视频会议标准,使系统具有优秀的图像和声音质量,在带宽256K以上时,图像可以达到30fps。

b、本地/远端摄像头遥控功能: Aethra视频会议系统采用H.281协议,用户可以对本地/远端PTZ摄像头进行变焦/平移/俯仰进行控制,并且具有12个位置记忆的功能.此功能可以使与会者之间可以进行充分的交流,并且使操作人员更方便的使用。

c、PPT功能: Aethra视频会议提供特殊的数据软件包在内置的Web页内，它可以将PPT文件传送到会议终端内，并通过网络将PPT传送到对方会场，双方可以同时看到相同的PPT页点对点运行方式如图示：五、MCU 多点交互式会议方式：视频会议终端通过联接多点会议服务器， MCU 可看到全网终端的IP 址，从MCU 可定义全网会议或本地会议，通过操作员的指令立即召开或通过时间表定时召开。

远程多点交互式视频会议系统拓扑图一、系统拓扑图 (1)二、视频会议系统及相关产品详细介绍： (2)三、系统运行方式： (2)四、点对点方式： (2)五、MCU 多点交互式会议方式： (3)六、视频会议室环境建议书： (4)1、会议室／房间的环境 (4)2、会议室的布局与照度 (4)一、系统拓扑图中心会议室 AethraVega Star 视频会议终端 多点控制单元 8*768K-MCS 第一分会场Internet共8个分会场领导及桌面用户 可视电话终端 Aethra Maia Top 背投电视电视 第八分会场 ADSL 线路 ADSL 线路2兆ADSL 线路二、视频会议系统及相关产品详细介绍：三、系统运行方式：整个系统是基于托管IP网络情况下来运行的，要保证会议设备的IP地址都能互相Ping 通。

四、点对点方式：系统运行时，各终端会场均可直接拨叫对方会议终端的IP地址、地址簿、E.164编码等方式来邀请对方终端（终端事先必须打开设备电源）加入会议，这样视频会议就能运行起来。

另外，会议室在有条件的情况下可配备多路MIC 或调音台，供多人同时进行提问或讨论；也可配置大屏幕电视，背投电视或投影仪等图像输出设备及音响等声音输出设备两个会场通过拨打对方IP地址等多种方式连接至其他会场，速率在拨号前64K-384可调，系统可以实现以下功能:a、视频/音频通信功能: Aethra视频会议系统充分遵循ITU-H.323 V2视频会议标准,使系统具有优秀的图像和声音质量,在带宽256K以上时,图像可以达到30fps。

b、本地/远端摄像头遥控功能: Aethra视频会议系统采用H.281协议,用户可以对本地/远端PTZ摄像头进行变焦/平移/俯仰进行控制,并且具有12个位置记忆的功能.此功能可以使与会者之间可以进行充分的交流,并且使操作人员更方便的使用。

c、PPT功能: Aethra视频会议提供特殊的数据软件包在置的Web页，它可以将PPT文件传送到会议终端，并通过网络将PPT传送到对方会场，双方可以同时看到相同的PPT页点对点运行方式如图示：五、MCU 多点交互式会议方式：视频会议终端通过联接多点会议服务器， MCU 可看到全网终端的IP 址，从MCU 可定义全网会议或本地会议，通过操作员的指令立即召开或通过时间表定时召开。

目录各系统说明及拓扑图 (2)一、视频会议系统拓扑图 (3)二、投影系统拓扑图 (5)三、门禁系统拓扑图 (6)四、LED大屏系统拓扑图及说明 (7)五、网络监控系统拓扑图及优势说明 (8)六、楼宇对讲系统拓扑图及说明 (10)七、红外报警系统拓扑图及说明 (17)八、停车场管理系统拓扑图及说明 (18)九、虚拟现实实验室拓扑图 (19)各系统说明及拓扑图河南思凯蓝通信科技有限公司成立于2012年,注册资金500万元,就是一家专业从事建筑智能化设计、系统集成、视讯及室内分布工程的高科技企业。

已成为大型行业(政府及企业)信息化全面解决方案与产品的重要提供者,政府信息化建设的领航者。

公司秉承以人为本的企业理念,规范科学的管理与良好的经营机制使公司拥有了一些优秀管理人才与高级工程技术人才,现有员工三十人左右。

为服务客户需求,公司特成立了技术支持与售后服务中心,专门负责系统分析、技术服务、工程设计与施工等。

高素质、专业化的服务队伍加上严格的管理体系,使我们不仅能在技术上向用户提供全面的解决方案,而且更重要的就是,我们能够向用户提供包括专家咨询、业务指导与售后服务的长期保证。

公司一直以来与业界著名厂商保持密切合作关系,积累了丰富的IT专业人员资源、丰富的上游厂商资源、充足的备品备件资源与全国各地服务资源,可以为用户提供及时、高效、专业的技术支持。

一、视频会议系统拓扑图视频会议将音视频会议、通信与Internet技术相融合,视频会议系统拓扑图之间决定了视频会议系统的实用性,可拓展行以及安全灵活性。

由于软/硬件视频会议架构之间的优劣势不同,企业视频会议系统组网结构以及与会者参与方式不同,思凯蓝在视频会议系统拓扑图构建上具备丰富的行业经验,长期服务于大型企业视频会议系统的构架设计与实现,列举部分行业常见网络视频会议系统拓扑图作为参考。

视频会议系统拓扑图1视频会议系统拓扑图2投影系统就是由投影机、投影屏幕、图像控制器及其它辅助设备组成的显示系统,一般用于一个画面的超大屏幕显示、特技显示以及多个画面的多窗口显示。

视频会议系统拓扑图
视频会议将音视频会议、通信与Internet技术相融合，视频会议系统拓扑图之间决定了视频会议系统的实用性，可拓展行以及安全灵活性。

由于软/硬件视频会议架构之间的优劣势不同，企业视频会议系统组网结构以及与会者参与方式不同，深圳好视通在视频会议系统拓扑图构建上具备丰富的行业经验，长期服务于大型企业视频会议系统的构架设计与实现，列举部分行业常见网络视频会议系统拓扑图作为参考。

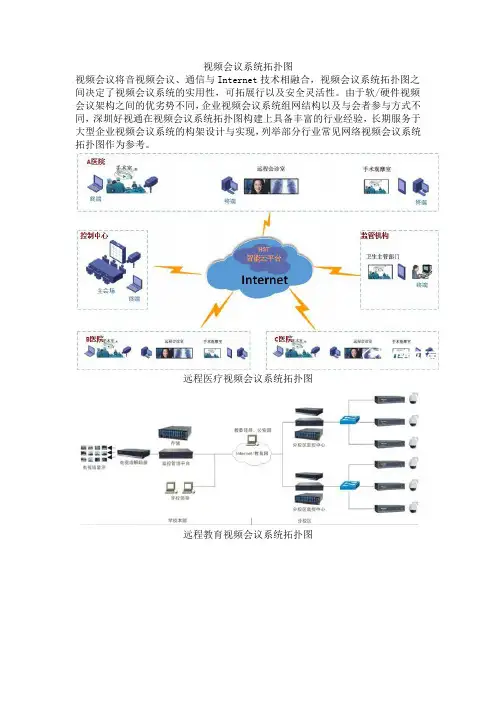

远程医疗视频会议系统拓扑图
远程教育视频会议系统拓扑图
远程网络视频会议系统拓扑图。

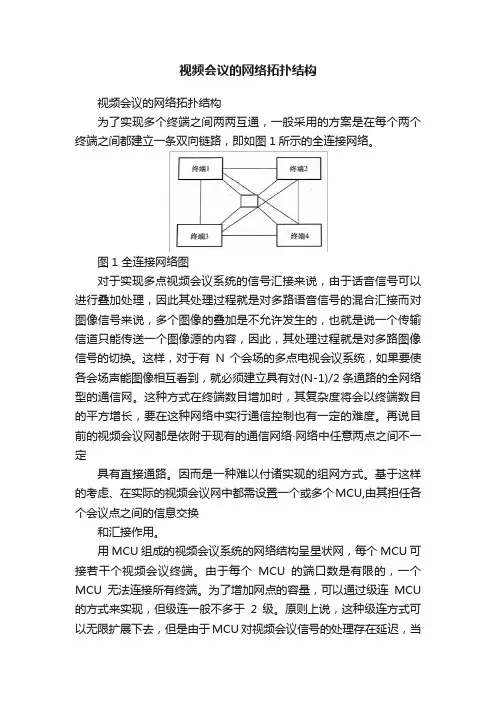

视频会议的网络拓扑结构视频会议的网络拓扑结构为了实现多个终端之间两两互通，一般采用的方案是在每个两个终端之间都建立一条双向链路，即如图1所示的全连接网络。
