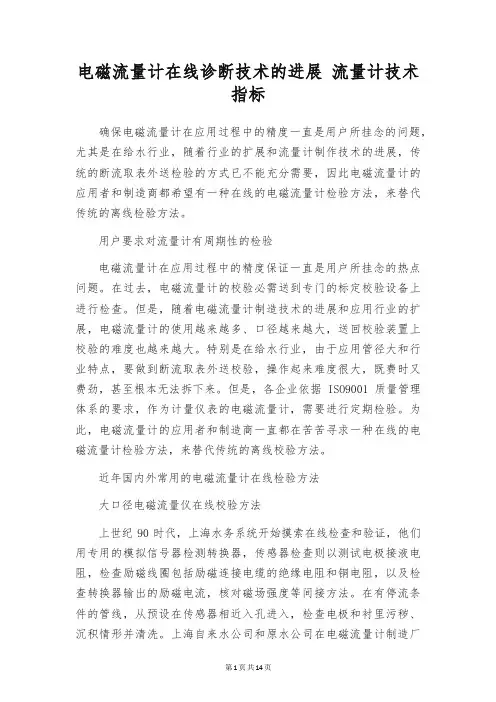

电磁流量计的检查内容及操作规程电磁流量计的检查内容电磁流量计传统的定期维护检查是将流量传感器卸下管线清扫和检查，然后实施流量校准。
为削减流量传感器从管道上卸装损伤衬里，先在管线上测量绝缘电阻等推断有无异常现象，再决议下一步是否卸下管线检查或实流流量校准。
一般有条件的（真正贯彻ISO9001质量管理体系）企业大致检查方式为：（1）1/3只作在线检查；（2）1/3卸下管线做接液部位清扫后检查；（3）1/3离线作流量校准。
检查内容：检查电磁流量计，除零点检查外，还将流量传感器、转换器和连接电缆分开进行。
1、整机零点检查整机零点检查的技术要求是：流量传感器测量管充分液体且无流动，这在很多企业现场不具备条件而放弃整机的零点检查和调整，但可转而对转换器作单独的零点检查和调整。
从技术上讲，这必需在传感器检查完毕后且保证传感器励磁回路和信号回路的绝缘电阻正常（均包含电缆）的前提下才有实际意义，否则整机就不能正常运行。
通常转换器单独零点为负值，数值也很小；假如其确定值大于满量程的5%就需要先做检查，待确认原因后再作调整。
通常情况下电磁流量计整机的零点和转换器单独的零点差异值小于1%。
大于5%的零点差异值有很多情况是用户在管道阀门关闭不良情况下进行不正确调零操作所致。
2、连接电缆检查该项检查内容是检查信号线与励磁线各芯导通和绝缘电阻，检查各屏蔽层接地是否完好。
3、转换器检查该项检查内容是用通用仪表以及流量计型号相匹配的模拟信号器代替传感器供应流量信号进行调零和校准。
校准包括零点检查和调整、设定值检查、励磁电流测量、电流/频率输出检查等。
需要注意的是：检查项目要与上一次检查值（或出厂值）进行比较，分析其是否有变化或变化是否符合原计量要求。
4、流量传感器检查该项检查内容是：通过对励磁线圈的检查和检查转换器所测得的励磁电流以间接评价磁场强度是否变化；测量电极接液电阻以评估电极表面受污秽和衬里附着层情形；检查各部位绝缘电阻以判定零件劣化程度以评估是否会引入干扰。
“电磁流量计在线校准规范”编写启动会在开封召开2006年4月16日至17日，由中国水协设备委主办、开封仪表有限公司承办的“电磁流量计在线校准规范”编写启动会在河南开封召开。
来自全国21个城市的自来水公司领导、专业技术人员，3家电磁流量计生产厂商代表以及流量计相关专家参加了会议。
会议分别由中国水协设备委办公室主任濮立安和佛山市水业集团公司副总经理黄国贤主持。
中国水协设备委会长助理兼设备委主任孙文章在会议上作重要讲话时，他指出，这个会议是专家、学会协会、自来水公司和生产企业相结合的会议，是一个绝对有成果绝对有成效的会议。
同时他多次强调计量的重要性，计量是管理基础的基础，一定要做好计量工作，加强计量管理，多抓标准和规范。

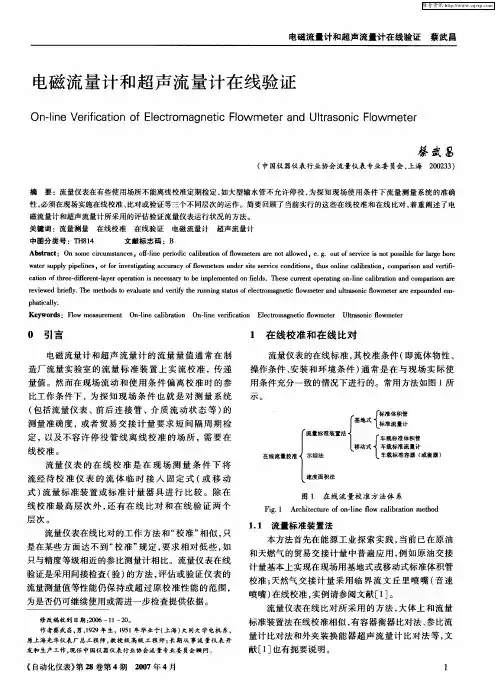

会上中国仪器仪表行业协会流量仪表专业委员会委员教授级高工蔡武昌做了题目为“流量仪表的现场校准和验证”以及国家水大流量站苗豫生副站长做了题目为“供水行业大口径流量计在线校准方法的研究”的专家讲座。
北京、上海、广州、成都、长春等水司的代表各自介绍了他们在电磁流量计在线校准方面的经验以及运用中遇到的问题。
从会议上了解的情况可知，现在大部分水司对电磁流量计进行在线校准的方法有以下两种：1、超声波流量计对比法采用超声波流量计作为标准表，将标准表与被测电磁流量计串联，可以同时显示被测管道的瞬时流量与累积流量，通过对比标准表与被测流量计从而确定被测流量计的准确度。
优点：操作方便，能对流量计进行整体校准；通用性强，限制条件较少。
缺点：超声波流量计比电磁流量计的精度低；使用时受环境因素（例如管道液体的流态等）的影响较大。
2、电磁流量计参数校验法（1）利用生产厂家提供的模拟器代替传感器给转换器送标准信号，用数字万用表和频率计分别测量输出电流和输出频率与标准值进行比较，计算出误差。
（2）用指针万用表分别测量励磁线圈电阻值，励磁线圈对地阻值，测量电极对地阻值。
具体测量值与生产厂家所提供的数据进行比较，根据数据的变化情况可以判定电磁流量计的性能是否发生改变，能否保证测量精度。
图2CalMaster在线检验工作示意图CalMaster对电磁流量计的测量系统进行检查,包括电磁流量计的传感器、转换器以及两者之间的连接电缆;安装在笔记本电脑里的专用软件可以存储检验数据,进行现场电磁流量计使用状态的长期趋势分析和仪表故障预报警。
CalMaster对电磁流量计本体进行检验,检验的内容主要是线圈检查、电极检查、转换器检查和电缆检查。
线圈检查在于检查励磁线圈的导通性、线圈的阻抗、线圈对地绝缘性以及线圈电感,检查这些项目的绝对值和变化值,从而推算出磁场强度变化状况:同样,检查电极的导通性、电极阻抗和电极绝缘等绝对值和变化值,可以了解电极的变化情况;转换器的检查涉及的方面较多,如核对设定值、检查励磁电流、零点漂移、正反向量程、电极上直流(电压偏移、电流输出、正反l每输出频率等项目的绝对值和变化值;电缆检查主要检查屏蔽接地状态,如驱动屏蔽对地、总屏蔽对地、信号地接点对地等变化状态。
通过对这几部分的检验和分析可以判断出电磁流量计本体工作状态、传感器和转换器之间连接引起的故障、电磁流量计安装引起的故障以及测量介质引起的故障。
6.1连接故障或问题检查①励磁线圈的连接:通过检查励磁线圈的导通性、线圈的阻抗、线圈对地绝缘性以及线圈电感可以导出结论。
②电极连接:检查电极的导通性、电极阻抗和电极绝缘,结合设定值的检查结果,可以导出电极连接的状态。
③屏蔽连接:检查电缆驱动屏蔽对地、总屏蔽对地、信号地接点对地等方面,即可判断电缆的屏蔽连接情况。
④接地连接:通过励磁线圈导通性、线圈对地绝缘、电极的导通性和电极绝缘状态的检测,可以推断接地连接状态。
⑤驱动屏蔽连接:由电极绝缘和驱动屏蔽对地检查结果来判断。
⑥电缆切断或损坏:包含很多状态,如所有芯线开路、所有芯线短路、有些芯线开路,或有些短路、有些芯线切断、电缆浸水等。
这些情况可以通过励磁线圈各项检查和电极特性的各项检查,结合电缆各种屏蔽对地检查结果进行综合分析得出结论。
电磁流量计在线校准规范1 范围本校准规范适用于密闭管道安装的，口径大于300mm的电磁流量计（以下简称流量计）的在线校准，其它类型的口径大于300mm用于水流量计量的计量器具的在线校准也可参考本规范。
2 引用文件本规范引用了下列文件：JJG 643-2003 标准表法流量标准装置JJG 1030-2007 超声流量计JJG 1033-2007 电磁流量计CJ/T364-2011 管道式电磁流量计在线校准要求GB 24789-2009 用水单位水计量器具配备和管理通则JJF 1001-2011 通用计量术语及定义JJF 1004-2004 流量计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3 术语和定义3.1 术语3.1.1标准表（Standard Meter）本规范中的标准表专指基于时差法原理、用于校准在线使用的流量计的外夹便携式超声流量计。
3.1.2 标准管段（Standard Pipeline）与流量计管道直接串联的、适合标准表安装的、尺寸已知且稳定的一段管道。
建议专门配置一个长度约1.5倍管道公称直径的碳钢或不锈钢管道。
3.1.3 标准表法（Standard Meter Method）以标准表为标准器，使流体在相同时间间隔内连续通过标准表和流量计，比较两者的输出流量值，从而确定流量计计量性能的校准方法。
3.1.4 在线校准（on line calibration）在流量计工作现场，确定流量计所指示的流量值与标准表所复现的流量值之间关系的一组操作。
3.1.5 在线示值误差（on line indicating error）在线校准测得的流量计示值误差，其中包含了流量计受安装使用环境影响所叠加的附加误差。
3.2 计量单位体积单位：立方米，符号m3。
流量单位：立方米每小时，符号m3/h。
压力单位：千帕或兆帕，kPa或MPa。
“电磁流量计在线校准规范”编写启动会在开封召开2006年4月16日至17日,由中国水协设备委主办、开封仪表有限公司承办的“电磁流量计在线校准规范”编写启动会在河南开封召开。
来自全国21个城市的自来水公司领导、专业技术人员,3家电磁流量计生产厂商代表以及流量计相关专家参加了会议。
会议分别由中国水协设备委办公室主任濮立安和佛山市水业集团公司副总经理黄国贤主持。
中国水协设备委会长助理兼设备委主任孙文章在会议上作重要讲话时,他指出,这个会议是专家、学会协会、自来水公司和生产企业相结合的会议,是一个绝对有成果绝对有成效的会议。
同时他多次强调计量的重要性,计量是管理基础的基础,一定要做好计量工作,加强计量管理,多抓标准和规范。
会上中国仪器仪表行业协会流量仪表专业委员会委员教授级高工蔡武昌做了题目为“流量仪表的现场校准和验证”以及国家水大流量站苗豫生副站长做了题目为“供水行业大口径流量计在线校准方法的研究”的专家讲座。
北京、上海、广州、成都、长春等水司的代表各自介绍了他们在电磁流量计在线校准方面的经验以及运用中遇到的问题。
从会议上了解的情况可知,现在大部分水司对电磁流量计进行在线校准的方法有以下两种:1、超声波流量计对比法采用超声波流量计作为标准表,将标准表与被测电磁流量计串联,可以同时显示被测管道的瞬时流量与累积流量,通过对比标准表与被测流量计从而确定被测流量计的准确度。
优点:操作方便,能对流量计进行整体校准;通用性强,限制条件较少。
缺点:超声波流量计比电磁流量计的精度低;使用时受环境因素(例如管道液体的流态等)的影响较大。
2、电磁流量计参数校验法(1)利用生产厂家提供的模拟器代替传感器给转换器送标准信号,用数字万用表和频率计分别测量输出电流和输出频率与标准值进行比较,计算出误差。
(2)用指针万用表分别测量励磁线圈电阻值,励磁线圈对地阻值,测量电极对地阻值。
具体测量值与生产厂家所提供的数据进行比较,根据数据的变化情况可以判定电磁流量计的性能是否发生改变,能否保证测量精度。
电磁流量计的在线校准方法及流程（1）目前解决电磁流量计在线校准有两种主流方案：一种是励磁线圈检查法这种方法又称为电磁流量计的"干标"方法，另一种是外夹式超声流量计校准法，也称"非接触测量法"。
但"干标"方法中由于标准线圈是直接设计到流量计表体中的，无法对其电阻等指标的性能进行定期溯源，导致无法判断一段时间后标准线圈的计量特性是否发生变化，所以"干标"很难有效实现量值溯源。
相比较"干标"方法的检测，外夹式超声流量计的检测具备不停流、不截管，不受被测流体温度、压力、密度的影响等现场校准优势。
（2）外加式超声流量计校准法现场校准时检测人员应首先检查流量计转换器内置的影响计量准确度的关键参数输入是否正确，询问工作人员的日常流量，并观察并计算流量计一段时间内的平均流速，根据标准表在实验室标准装置比对的大数据，输入标准表与被检流量计的管径和流速相近的标定系数，外径、壁厚等参数根据流量计在线操作说明现场实测输入。
计算示值误差时采用累积流量法，分三次分别读取标准表和被检表一定时间的流量累积值作为测量标准表的标准值和被检流量计示值，每次测量时间为30min，条件许可或者一天时间内流量变化比较大的情况下可测量差异明显的三个流量点。
（3）校准方法：非接触测量法，即利用外加式超声流量计夹持在被测流量计管道上，通过比对两台流量计的累积流量误差确定被检流量计的计量特性。
（4）校准项目：电磁流量计累积流量的示值误差。
（5）测量依据：JJG1033-2007《电磁流量计检定规程》。
（6）环境条件：温度：(0～45)℃，相对湿度：(40%～90%)RH，外界磁场、震动和噪声应小到对标准表和被检表的影响可忽略不计。
（7）工作介质：充满封闭管道的单相流体。
（8）测量设备如表1所示。
智能电磁流量计在线校准方法根据《计量器具检定、校准管理规定》，为确保该流量计计量的准确可靠，特制定本办法。
1. 电磁流量计的安装、接线及参数设置1.1电磁流量计的安装、接线。
严格按《LH98智能电磁流量计说明书》要求进行安装。
传感器不应装在管线的最高位置。
对于分离型电磁流量计，电路处理的外部连接线均采用带航空插头的电缆线，传感器接线时应将信号线穿过锥形橡胶垫圈，以保证接线盒入口的密封性。
对于一体化的电磁流量计，传感器与电路处理单元的连接在流量计内部已接好，无需用户连接。
在管道充满介质情况下，左或右绿色箭头亮。
用万用表测量信号线与屏蔽间，A-C、B-C之间的阻值应基本相同。
励磁线圈X、Y之间的电阻不超过200欧姆。
X、Y与C之间的绝缘电阻应在200欧姆。
电磁流量计的参数设置1.2.1按设置键“S”，仪表显示正向累计量/最大流量；通过移位键“T”和数据键“D”来移动光标和改变数字。
以下类同。
1.2.2再按设置键“S”，仪表显示负向累计量/20对应的流量；1.2.3再按设置键“S”，仪表显示信号牵引/信号切除；1.2.4再按设置键“S”，仪表显示P1 流量值/流量系数；1.2.5再按设置键“S”，仪表显示P2 流量值/流量系数；1.2.6再按设置键“S”，仪表显示P3 流量值/流量系数；1.2.7再按设置键“S”，仪表显示P4 流量值/流量系数；1.2.8再按设置键“S”，仪表显示P5 流量值/流量系数；1.2.9再按设置键“S”，仪表显示正向累计量/最大流量；1.2.10按“R”键，退出设置，显示当前累计量和瞬时流量。
注：1）. P1-P5为流量近五段非线性修正，如无修正，P1设为0000.00和流量系数，P2设为最大流量和流量系数。
2）. 励磁开路时仪表显示“QO”；空管时仪表显示0.0，红灯报警亮。
3）. 设置结束后必须按“S”键保存，再按“R”键退出。
2. 便携式超声波流量计的安装、使用在线校准采用便携式超声波流量计进行，安装要求为：当管径小于300mm，选用标准小探头，采用V法安装；当管径大于300mm，选用标准大探头，采用Z法安装。

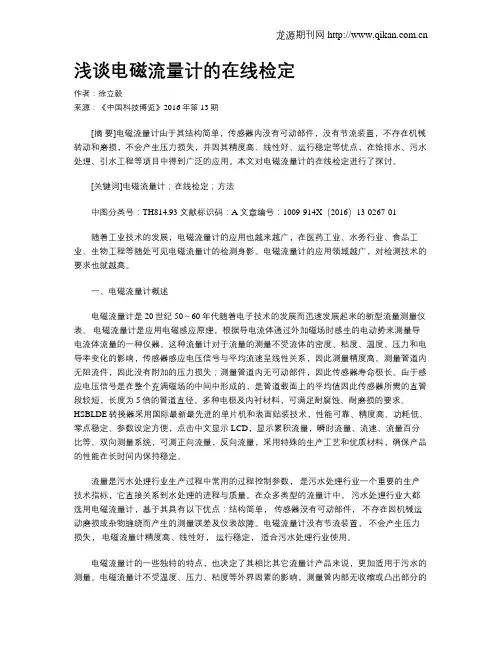

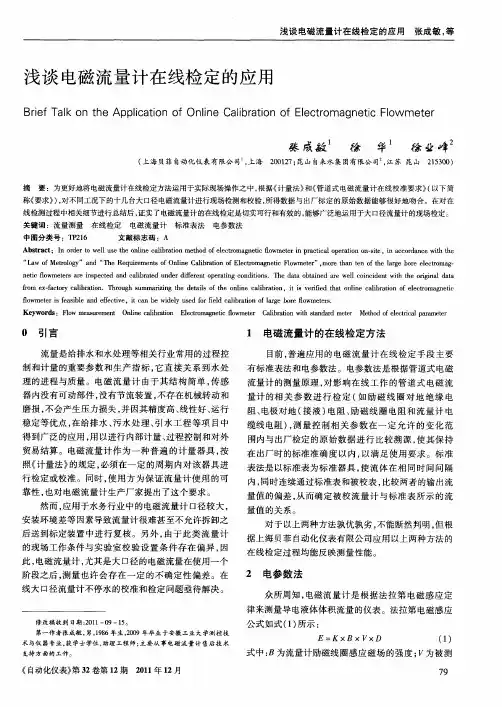

浅谈电磁流量计的在线检定作者：徐立毅来源：《中国科技博览》2016年第13期[摘要]电磁流量计由于其结构简单，传感器内没有可动部件，没有节流装置，不存在机械转动和磨损，不会产生压力损失，并因其精度高、线性好、运行稳定等优点，在给排水、污水处理、引水工程等项目中得到广泛的应用。
本文对电磁流量计的在线检定进行了探讨。
[关键词]电磁流量计；在线检定；方法中图分类号：TH814.93 文献标识码：A 文章编号：1009-914X（2016）13-0267-01随着工业技术的发展，电磁流量计的应用也越来越广，在医药工业、水务行业、食品工业、生物工程等随处可见电磁流量计的检测身影。
电磁流量计的应用领域越广，对检测技术的要求也就越高。
一、电磁流量计概述电磁流量计是20世纪50～60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。
电磁流量计是应用电磁感应原理，根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。
这种流量计对于流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。
由于感应电压信号是在整个充满磁场的中间中形成的，是管道载面上的平均值因此传感器所需的直管段较短，长度为5倍的管道直径。
多种电极及内衬材料，可满足耐腐蚀、耐磨损的要求。
HSBLDE转换器采用国际最新最先进的单片机和表面贴装技术，性能可靠、精度高、功耗低、零点稳定、参数设定方便，点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。
双向测量系统，可测正向流量，反向流量，采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。
流量是污水处理行业生产过程中常用的过程控制参数，是污水处理行业一个重要的生产技术指标，它直接关系到水处理的进程与质量。
在众多类型的流量计中，污水处理行业大都选用电磁流量计，基于其具有以下优点：结构简单，传感器没有可动部件，不存在因机械运动磨损或杂物缠绕而产生的测量误差及仪表故障。
