电磁流量计故障检测方法

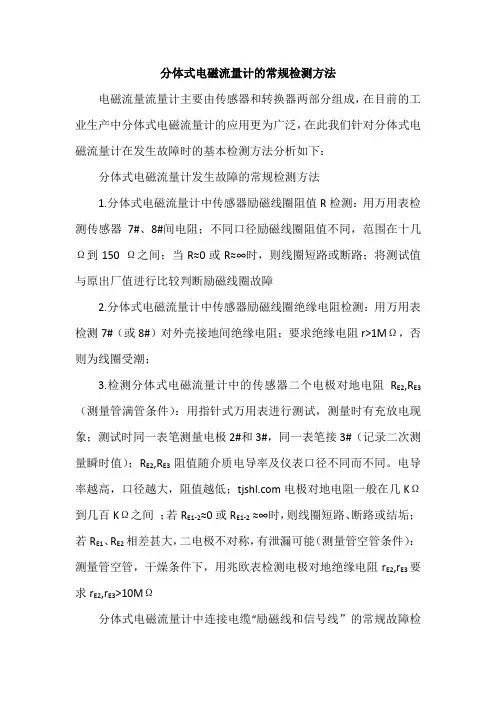

1、检测传感器电极故障测量方法
当管道内无介质时，电极间绝缘。
R1、2 ≥20 MΩ
R1、3 ≥20 MΩ
R2、3 ≥20 MΩ
当管道内有介质时，电极间电阻与仪表口径、介质电导率有关，口径越大电阻越大、电导率越高电阻越小。对于100mm 口径电磁流量计、介质是自来水，电极间的电阻大约是：
R1、2=300---600 kΩ
R1、3=300---600 kΩ
R2、3=300---600 kΩ
请注意它们是相互对称的。
2、检测传感器线圈故障方法
线圈电阻7、8 端子的电阻在100 欧左右，且数据非常稳定基本不会波动1 欧以内。如果达到千欧级别的电阻，说明线圈有问题。3、显示数据波动
可检查管道里面是不是有空气；管道是不是满管；实际流量是否确实是波动。
4、电极结垢的简易方法
当电极间电阻R1、2、R1、3、R2、3 偏大或不对称时，将传感器2、
3 号线接到转换器7、8 号端约十分钟，恢复正常接线。
其原理是：原线圈供电回路对电极供电，在电极表面对介质电解，形成气泡带走结垢。如果此办法行试了不行，就需拆下传感器进行清理，在清理的过程中注意不能用水进行冲洗，否则会导致电极结一层氧化膜，在开机时会长时间无法正常工作。

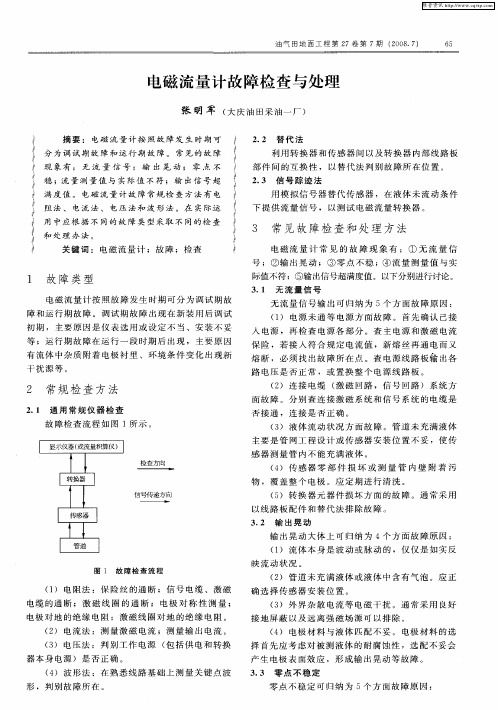

电磁流量计故障及处理 一．DCS无显示或出现错误代码 1.DCS无显示，转换器有显示 1.1转换器有无输出； 首先，在保持流量计供电正常的情况下，到相应的机柜后（根 据图纸）查找到对应的隔离器，然后挑开隔离器输入端任意一端 子，用万用表直流档测量其电流信号（注意万用表表笔插入位置 及档位是否正确）；如果转换器有输出应转入1.2操作项，无输出 进行1.4操作项。 1.2隔离器有无输出 拆开隔离器输出端任意一接线端子，串入万用表测量其输出信号；无输出信号的话应更换隔离器，有输出应转入1.3操作项。 1.3采集模块有无输出 根据图纸查出其通道地址，拆下其接线；接入模块的另一流量通道中，观察数值显示；有数值显示说明通道已被烧坏，更换通 道并在DCS系统ICC中修改，下载，保存并做好记录。（见DCS 操作明细）如果无数值输出应检查隔离器与模块间的电缆通断及 接线是否牢固正确。 1.4线路问题 校验转换器至隔离器之间及电缆是否断路；切断流量计电源，挑开盘柜隔离器输入端电缆，短接流量计IC+,IC-，用万用表通 断档测量电缆通断，电缆不通则更换电缆。 2. DCS无显示，错误代码 1.5二次表没有上电； 首先应排查二次表有没有供电。没供电应先检查空开输出电源 线L,N之间是否短路或接地（短路：电阻档测量L，N之间的电 阻值较小；接地：通断档对地量通断）。然后找到相应的空开送 电， 并用万用表交流电压档测量其输出电压情况，观察电源电压是 否在仪表工作电压范围（10%范围内）。如电源正常，转入1.6 操作项。无电压应检查电源盘柜接线端。 1.6保险熔断或损坏 切断电源，确认断电后拆下保险，用万用表通断档测量电阻是否导通；如不导通应找相匹配的保险更换（或在带电情况下测量 保险两端电压是否为零，如果为零说明保险正常），如保险正常转 入1.7项操作。 注意：断电后，应告知一起参与检修的人员在电源开关处挂上“禁止合闸”的工作牌（或工作人员在就地监护断送电情况）；更换 保险时应保持断电状态。 1.7二次表电路模板损坏 上述情况都正常，二次表还无显示，应更换二次表或与其配套的 电路模板。 二．流量测量值与实际值不符 1. 仪表无流量信号输出
电磁流量计常见故障及处理 更新时间：2010-10-26 15:09:10 电磁流量计管道有水但显示是零 a. 安装是否正确。 b. 安装时的流向方向。 c. 干扰。 d. 管道。（非金属没加接地环） e. 跟计算机接线有问题。 f. 流速低。 g．介质的导电率。 k. 备用管道或管道有分支的原因。 处理办法： 流速方向（接线端子正方，自左向右流）；如果安装的管道是非金属管道则必须加接地环。对于流速低；提高流速，要是实际的流速没有办法提高；最好在采用流量计的时候，采用流量计的口径比实际的管道小点的，这样可以采用缩径的方法，来提高流速；介质的导电率必须保证在不小于20μs/cm; 电磁流量计液晶上的数字显示超量程 a.拨码值乱了 b.实际流量大 c.转换器坏了 处理办法： 查看一下出厂时的记录来重新恢复原先的拨码值；更换一下流量计。 电磁流量计液晶数字显示连续降数 a.绝缘性下降 b.转换器某个集成片出现问题。 处理办法： 壳体内的线圈的封闭不严，进水造成绝缘性下降。 电磁流量计现场显示有波动且波动较大 a.安装位置（管道的最高端）。 b.周围是否干扰（变频器，保证变频器和流量计的电源不是同一个电源；大电机，交叉或重叠，手机发射塔对流量计没有干扰） c. 不满管。 d.非金属管道没有接地
e.断线。 f.工频干扰H．上微机影响。
处理办法： 1.如果安装在最高端，可以在入口端安个排气阀，把气体排出； 2.把电源分开重新换个电源 3.要是非金属管道，则必须配备接地环，以保证介质跟壳体充分接触 电磁流量计应急故障处理2011-05-20 15:28 1．故障现象：电磁流量计流量波动大 故障分析： （1）接线松动或接错； （2）介质中含有超量的气泡； （3）介质电导率不均匀或接近阀值，选型是否有问题； （4）零点不稳定；是否符合前5D后3D的直管段； （5）电极上覆盖有绝缘化学物质； （6）内衬脱落。. 故障处理： （1）核对并加以纠正; （2）垂直向上安装，必要时启动菜单抗干扰功能; （3）改安装位置或重新选型;调零（满足满管且没流量或短接AB直接调零）； （4）更改直管段使其符合最底要求； （5）判断电极有没有绝缘物质需在拆下是用万用表测，A，B个对应一个电极，正常电阻值为零； （6）内衬脱落的判断主要表现没有流量仍有显示且波动很大。
电路故障检测 教案设计 一、教案背景 1面向学生：□中学□小学√其他学科：电工 2课时：1课时 3学生课前准备： （1）预习教材 （2）准备一个完整的电路 二、教学课题 1.制作一个电路检测器。 2.应用电路检测器检测并排除电路中的故障。 情感态度价值观： 培养尊重事实，敢于提出不同见解，乐于合作与交流的精神。 三、教材分析 本节内容选自中等职业学校教材《电工基础》第一章。本节课的重点是：用一种新的方法来检测电路——做一个“电路检测器”。本节课的难点是：应用 电路检测器检测并排除电路中的故障。 教学准备：小灯泡、导线若干、电池、电池盒、小灯座、坏的小灯泡、没有剥皮的导线、废电池、形成断路的电池盒、一套做电路检测器的材料、挂图。 四、教学方法
讲授法、自学释疑法、分组讨论法等。 五、教学过程 （一）、观察导入： 1.出示一个能使小灯泡发光的串联电路，让学生画出简单的电路图，并说一说电流是怎样流动的。 2.说明：小灯泡发光是因为在这个电路中形成了一个完整的回路。（板书：回路） 3.提供一个出了故障的电路，并提出问题：小灯泡为什么不亮了?引出下面的探究活动。(建议：教师可准备多个好的和坏了的小灯泡，有电的和没电的电池等材料。) （二）、什么地方出故障了? 1.首先可以引导学生检查连接的方法，结合前面的学习，排除连接方法上的问题。 2.引出新的问题:为什么连接方法正确而小灯泡却不亮呢?引导学生来整理造成小灯泡不亮的各种原因。 造成小灯泡不亮的原因 1. 小灯泡坏了； 2. 灯座松了，没有连上； （说明：这是发掘学生已有知识和经验的过程。要给他们一定的时间，尽可能多地分析电路出故障的可能，并做好记录。） （三）、做个电路检测器： 1.讨论，用什么办法来检测有故障的电路？ 一般有下面几种方法： ①检查法：检查电路中的连接是否完好。（电池盒两端弹簧夹上的导线有没有夹紧；电池是否放好了；小灯泡拧紧了吗……） ②替换法：用另外的灯泡、电池、导线等来替换电路中的材料，看看小灯泡是否能亮。 2.在此基础上指导学生按教科书中的提示做一个电路检测器。（电路检测器做法：把上节课连接过的简单电路中的小灯座上的一根导线头拆下来，另外再连上一根导线，这就是我们的电路检测器。） 3.做好电路检测器后，试试灵不灵。 4.讲解检测电路中各个部分(小灯泡、导线)的方法。（把故障电路的某一部分电路或某一个元件连到电路检测器的两个导线头之间，如果小灯泡亮了，就说明这部分电路或这个元件是畅通的、没有故障的，否则就证明这部分电路或这个元件不畅通、有故障。）
电磁流量计安装使用说明书
目录 一、产品特点、用途和使用范围 (1) 二、工作原理 (1) 2.1 数学模型 (1) 2.2 转换器电路结构 (2) 三、产品型式和组成 (3) 3.1 产品模式 (3) 3.2 产品组成 (3) 四、产品技术性能指针 (3) 五、产品外形尺寸及安装尺寸 (4) 5.1 转换器外形尺寸 (4) 5.2 传感器外形和安装尺寸 (5) 六、转换器菜单结构及参数设置 (6) 6.1 按键形式 (6) 6.2 按键功能 (6) 6.3 参数设置功能及操作密码 (6) 6.4 参数菜单一览表 (7) 6.5 参数设置菜单说明 (8) 6.6 掉电时间记录功能 (8) 6.7 小时累计记录 (12) 七、流量计安装图示 (12) 八、电气接线 (14) 8.1 流量计与管道的接地 (14) 8.2 转换器接线端子与标示 (15) 8.3 分离型接线 (16) 8.4 输出信号接线图标 (17) 九、自诊断信息与故障处理 (19) 十、供应成套性 (20) 十一、运输和贮存 (20) 十二、运行 (20) 附录：产品选型编码 (21) .
一、产品特点、用途和适用范围 1.1特点 ·LD型电磁流量计，具有以下特点： ·不受流体密度、粘度、温度、压力和电导率变化的影响，线性测量原理能实现高精确度测量； ·测量管内无阻流件，压损小，直管段要求低； ·公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求； ·转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小； ·转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1； ·高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂； ·具有RS485或RS232数字通讯信号输出； ·具有电导率测量功能，可以判别传感器是否空管；具有自检与自诊断功能； ·采用SMD器件和表面安装（SMT）技术，电路可靠性高； ·可用于相应的防爆场合。 1.2主要用途 LD型电磁流量计，可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。 1.3使用环境条件 环境温度：传感器-25℃~+60℃转换器-10℃~+60℃ 相对湿度：5%-95% 1.4工作条件 流体最高温度一体型：70℃ 分离型：聚四氟乙烯衬里120℃ 氯丁橡胶衬里80℃高温橡胶120℃ 聚氨酯橡胶衬里70℃ 流体电导率：≥5us/cm 二、工作原理 2.1数学物理模型 电磁流量计的工作原理基于法拉第电磁感应定律。当一个导体在磁场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。 如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。 法拉第电磁感应定律为：E=B·D·V ① 流量的体积流量为：Q v= ②
