钳型电流表

什么是钳形电流表？使用注意事项钳形电流表又称卡表，它是用来在不切断电路的条件下测量交流电流（有些钳形电流表也可测直流电流）的携带式仪表。

钳形电流表具有使用方便，不用拆线、切断电源及重新接线等特点。

但它只限于在被测线路电压不超过500V的情况下使用，且准确度较低，一般只有2.5级和5.0级。

钳形电流表的工作原理是当握紧钳形电流表的扳手时，电流互感器的铁心便张开，将被测电流的导线卡入钳口中，成为电流互感器的一次绕组，放开扳手，则铁心的钳口闭合。

这时钳口中通过导线的电流，使绕在铁心上的线圈（相当于电流互感器的二次绕组）感应出电流，其大小取决于导线的工作电流和圈数比。

电流表接在二次绕组的两端，它所指示的电流取决于二次绕组中的电流，该电流的大小与导线中的工作电流成正比。

因此，当导线中有工作电流流过时，与二次绕组相接的电流表指针便按比例偏转，指示出被测电流值。

使用钳形电流表时应注意哪些事项？1）测量前，应检查钳形电流表的指针是否在零位，若不在零位，应调至零位。

2）钳形电流表一般通过转换开关来改变量程，也有通过更换表头来改变量程的。

测量时，应对被测电流进行粗略的估计，选好适当的量程。

如被测电流无法估计时，应将转换开关置于最高档，然后根据测量值的大小，变换到合适的量程。

应注意不要在测量过程中切换量程，以及保证设备及人身安全。

3）进行测量时，被测导线应置于钳口的中心位置，以减少测量误差。

4）为了使读数准确，钳口的结合面应保持良好的接触。

当被测量的导线被卡入钳形电流表的钳口后，若发现有明显噪声或指针振动厉害时，可将钳口重新开合一次；若噪声依然存在，应检查钳口处是否有污物，若有污物，可用汽油擦净。

5）在变、配电所或动力配电箱内要测量母排的电流时，为了防止钳形电流表钳口张开而引起相间短路，最好在母排之间用绝缘隔板隔开。

6）测量5A以下的小电流时，为得到准确读数，在条件允许时，可将被测导线多绕几圈放进钳口内测量，实际电流值应为仪表读数除以钳口内的导线根数。

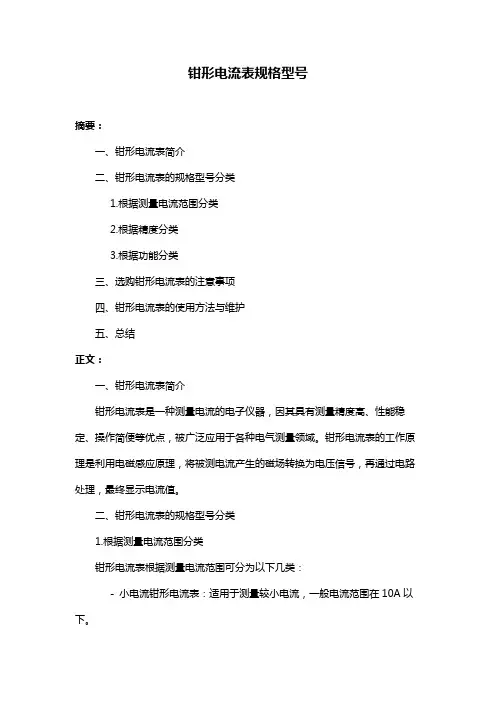

钳形电流表规格型号摘要：一、钳形电流表简介二、钳形电流表的规格型号分类1.根据测量电流范围分类2.根据精度分类3.根据功能分类三、选购钳形电流表的注意事项四、钳形电流表的使用方法与维护五、总结正文：一、钳形电流表简介钳形电流表是一种测量电流的电子仪器，因其具有测量精度高、性能稳定、操作简便等优点，被广泛应用于各种电气测量领域。

钳形电流表的工作原理是利用电磁感应原理，将被测电流产生的磁场转换为电压信号，再通过电路处理，最终显示电流值。

二、钳形电流表的规格型号分类1.根据测量电流范围分类钳形电流表根据测量电流范围可分为以下几类：- 小电流钳形电流表：适用于测量较小电流，一般电流范围在10A以下。

- 中电流钳形电流表：适用于测量中等电流，一般电流范围在10A至1000A之间。

- 大电流钳形电流表：适用于测量较大电流，一般电流范围在1000A 以上。

2.根据精度分类钳形电流表根据精度可分为以下几类：- 普通精度钳形电流表：一般精度为±1%～±3%。

- 高精度钳形电流表：一般精度为±0.5%。

- 超高精度钳形电流表：一般精度可达±0.2%。

3.根据功能分类钳形电流表根据功能可分为以下几类：- 基本功能钳形电流表：仅具备测量电流功能。

- 扩展功能钳形电流表：除测量电流外，还具备测量电压、功率、频率等功能。

- 通信功能钳形电流表：可通过有线或无线方式与其他设备进行数据传输，实现远程监控。

三、选购钳形电流表的注意事项1.根据实际需求选择合适的规格型号，确保测量范围、精度等性能参数满足要求。

2.考虑钳形电流表的稳定性和可靠性，选择知名品牌和正规渠道购买。

3.了解售后服务政策，确保购买后的维修和保养问题得到解决。

四、钳形电流表的使用方法与维护1.使用前，仔细阅读产品说明书，了解钳形电流表的性能特点、操作方法和注意事项。

2.在测量电流时，确保钳形电流表与被测电路连接正确，遵循操作规程。

钳形表的使用方法|钳形电流表怎么测量电流钳形表(钳表)，是集电流互感器与电流表于一身的仪表，是数字万用表的一个重要分支。

钳形表最大的优势是在不断开被测线路的情况下测量线路的电流。

钳形表一般只测量工频交流电流，也有针对直流电进行测量的钳形表。

一：钳形电流表的结构当我们需要在不断开电路的情况下测量电流的场合，便需要使用到钳形电流表（有时简称钳形表、钳表）。

钳形电流表就是一种用于测量正在运行的电气线路中电流大小的仪表，是电工们很常用的测量工具。

钳形电流表分为钳形交流电流表和钳形交直流表两大类，有的还可以测量交流电压。

钳形交流电流表实质上是由一只电流互感器和一只整流系仪表所组成，被测量的载流导线相当于电流互感器的原绕组，在铁芯上的是电流互感器的副边绕组，副边绕组与整流系仪表接通。

根据电流互感器原、副边绕组间一定的变化比例关系，整流系仪表的便可以显示出被测量线路的电流值。

钳形交直流表是一个电磁系仪表，放置在钳口中的被测量载流导线作为励磁线圈，磁通在铁芯中形成回路，电磁式测量机构位于铁芯的缺口中间，受磁场的作用而偏转，获得读数。

因其偏转不受测量电流的影响，所以可测量交直流电流。

二：钳形电流表的使用方法钳形电流表的使用方法简单，如上图所示，测量电流时只需要将正在运行的待测导线夹入钳形电流表的钳形铁芯内，然后读取数显屏或指示盘上的读数即可。

使用很简单吧！夹住测量导线就行了。

不过现在数字钳形电流表的广泛使用，给钳形表增加了很多万用表的功能，比如电压、温度、电阻等（有时称这类多功能钳形表为钳形万用表，如上图所示，仪表上有两个表笔插孔），可通过旋钮选择不同功能，使用方法与一般数字万用表相差无几。

对于一些特有功能按钮的含义，则应参考对应的说明书。

三：使用钳形电流表时应注意以下几个问题相序的测试：（1）将档位转至相序检测档；（2）表笔黄、黑、红，依次插入c、COMb、VΩa插线口；（3）将表笔的红、黑、黄分别对应于A、B、C(或L1、L2、L3)。

一、钳形电流表的定义和作用钳形电流表是一种用于测量交流电流的仪器，它通过将测量对象的电流线圈放入钳形夹具中，直接测量电流而不需要断开电路。

钳形电流表广泛应用于家庭用电、工业生产和电气维修等领域，其作用是用于检测电路中的电流大小，为电气工程师和维修人员提供准确的电流测量数据。

二、钳形电流表的使用方法1. 准备工作在使用钳形电流表之前，需要进行一些准备工作。

需要确保电路处于断开状态，以免造成触电危险。

需要检查钳形电流表的电池电量，确保电池电量充足。

需要将钳形电流表的测量范围调整到所需的电流范围。

2. 测量步骤当准备工作完成后，可以进行电流测量。

打开钳形电流表的夹具，并将测量对象的电流线圈穿过夹具。

闭合夹具，等待一段时间使得仪器稳定。

读取钳形电流表上的电流值，并记录下来。

3. 注意事项在使用钳形电流表时，需要注意一些事项。

要注意选择适当的测量范围，以免造成测量误差或对仪器造成损坏。

需要注意安全操作，避免触电危险。

在使用过程中要避免将钳形电流表暴露在高温、潮湿或有腐蚀性气体的环境中，以免对仪器造成损坏。

三、钳形电流表的注意事项1. 避免超出电流范围在使用钳形电流表时，需要注意避免超出其电流测量范围。

如果电流超出范围，不仅会影响测量精度，还可能对仪器造成损坏。

2. 避免在潮湿环境中使用钳形电流表内部有精密的电子元件，因此在潮湿的环境中使用会对仪器造成损坏。

在潮湿的环境中使用钳形电流表时，应采取防潮措施，或者选择防潮性能较好的仪器。

3. 避免受到外界电磁干扰钳形电流表属于精密仪器，受到外界电磁干扰会影响测量精度。

在使用时需要避免受到强电磁场干扰，确保测量结果准确。

4. 避免碰撞和摔落钳形电流表通常由精密的元器件组成，因此在使用和携带过程中需要避免碰撞和摔落，以免对仪器造成损坏。

5. 定期校准和维护钳形电流表属于精密仪器，使用一段时间后会出现漂移或老化现象。

需要定期对钳形电流表进行校准和维护，以确保测量精度和仪器的正常使用。

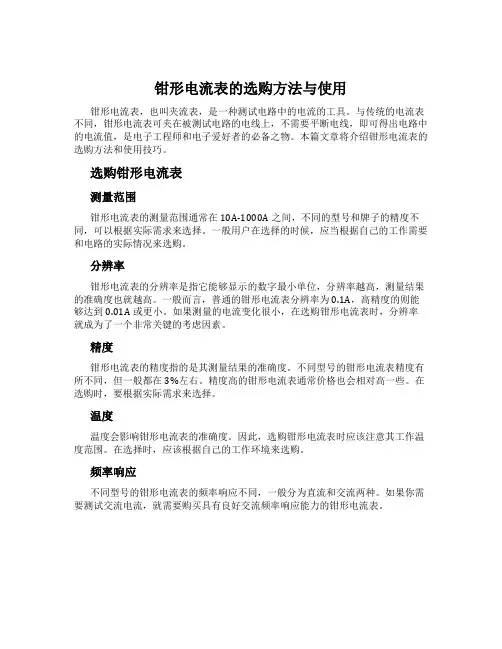

钳形电流表的选购方法与使用钳形电流表，也叫夹流表，是一种测试电路中的电流的工具。

与传统的电流表不同，钳形电流表可夹在被测试电路的电线上，不需要平断电线，即可得出电路中的电流值，是电子工程师和电子爱好者的必备之物。

本篇文章将介绍钳形电流表的选购方法和使用技巧。

选购钳形电流表测量范围钳形电流表的测量范围通常在10A-1000A之间，不同的型号和牌子的精度不同，可以根据实际需求来选择。

一般用户在选择的时候，应当根据自己的工作需要和电路的实际情况来选购。

分辨率钳形电流表的分辨率是指它能够显示的数字最小单位，分辨率越高，测量结果的准确度也就越高。

一般而言，普通的钳形电流表分辨率为0.1A，高精度的则能够达到0.01A或更小。

如果测量的电流变化很小，在选购钳形电流表时，分辨率就成为了一个非常关键的考虑因素。

精度钳形电流表的精度指的是其测量结果的准确度。

不同型号的钳形电流表精度有所不同，但一般都在3%左右。

精度高的钳形电流表通常价格也会相对高一些。

在选购时，要根据实际需求来选择。

温度温度会影响钳形电流表的准确度。

因此，选购钳形电流表时应该注意其工作温度范围。

在选择时，应该根据自己的工作环境来选购。

频率响应不同型号的钳形电流表的频率响应不同，一般分为直流和交流两种。

如果你需要测试交流电流，就需要购买具有良好交流频率响应能力的钳形电流表。

钳形电流表的使用测量前准备使用钳形电流表前，需要先对被测试电路进行检查，确保安全可靠。

同时，特别注意一下钳形电流表的测量范围是否符合待测电路的电流范围。

测量方法测量时，先将钳形电流表的电源开启，并调整它的尺度至合适的量程。

然后，将夹具打开，将电流线夹在钳形电流表的夹具中，关闭夹具，此时图像屏幕会显示出被测试电路的电流值。

注意事项1.钳形电流表的两个夹具必须正确连接到电路中，才能够准确地测量电流值。

2.使用钳形电流表时，必须对其分辨率和精度有所了解，并进行相应地设置，才能得出准确地测量结果。

毫安级过程钳形电流表（Milliamp Process Clamp Meter）是一种用于测量非侵入式直流（DC）和交流（AC）电流的便携式电测仪器。

它可以测量电流信号，而无需在电路中断开或与电路直接接触。

以下是钳形电流表的详细介绍：
1. 使用和原理：钳形电流表通过将测量对象的电路通过钳形传感器中的电流线圈，利用法拉第电磁感应的原理，将电流信号转换成测量值。

使用者只需将钳形传感器合适地夹在电路上即可读取测量结果。

2. 便携性：毫安级过程钳形电流表通常为手持式设计，体积小巧轻便，方便携带。

它们通常有一个清晰易读的数字显示屏，并带有功能按键，用于选择测量范围、切换电流类型和进行其他设置。

3. 测量范围：毫安级过程钳形电流表的测量范围通常从几毫安（mA）到几十毫安（mA）不等。

这使得它们非常适合测量低电流信号，例如控制回路、传感器和设备的工作电流。

4. 多功能性：除了电流测量外，一些毫安级过程钳形电流表还具有其他功能，如电压测量、电阻测量、频率测量、温度测量等。

这些功能使它们成为在现场测量、调试和故障排除过程中的多用途工具。

5. 安全性：毫安级过程钳形电流表通常具有用于保护用户和仪器的安全功能，例如电流过载保护、输入阻抗保护和外壳绝缘等。

但作为使用者，也应遵循正确的操作程序，确保自身和电路的安全。

需要注意的是，不同品牌和型号的毫安级过程钳形电流表可能具有不同的功能和规格。

因此，在购买和使用之前，请仔细阅读使用说明书，并根据需要选择适合的规格和性能的仪器。

另外，如果需要更详细的技术规格和功能，请参考具体的产品文档或咨询制造商或供应商。
