1分钟教你认识同轴接口、光纤接口

视频监控系统常用的同轴电缆、双绞线、光纤的基础知识！这篇文章为大家总结的视频监控系统常用的同轴电缆、双绞线、光纤的基础知识！1、同轴电缆同轴电缆，是由一层层的绝缘线包裹着中央铜导体的电缆线。

它的特点是抗干扰能力好，传输数据稳定，价格也便宜，同样被广泛使用，如闭路电视线等。

同轴细电缆线一般市场售价几元一米，不算太贵。

同轴电缆用来和BNC头相连，市场上卖的同轴电缆线一般都是已和BNC头连接好了的成品，大家可直接选用。

在工程实际中，为了延长传输距离，要使用同轴放大器。

同轴放大器对视频信号具有一定的放大，并且还能通过均衡调整对不同频率成分分别进行不同大小的补偿，以使接收端输出的视频信号失真尽量小。

但是，同轴放大器并不能无限制级联，一般在一个点到点系统中同轴放大器最多只能级联2到3个，否则无法保证视频传输质量，并且调整起来也很困难。

因此，在监控系统中使用同轴电缆时，为了保证有较好的图象质量，一般将传输距离范围限制在400-500米左右。

另外，同轴电缆在监控系统中传输图象信号还存在着一些缺点：1）同轴电缆本身受气候变化影响大，图象质量受到一定影响；2）同轴电缆较粗，在密集监控应用时布线不太方便；3）同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，则需要另外布线；4）同轴电缆抗干扰能力有限，无法应用于强干扰环境；5）同轴放大器还存在着调整困难的缺点。

2、双绞线双绞线常见的有3类线，5类线和超5类线、6类线，以及7类线。

前者线径细而后者线径粗，型号如下：1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。

2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。

3）三类线：在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。

两种民用数字音频接口------光纤传输和同轴传输数字音源以数字方式处理声音讯号或数据，常见的数字音源有CD、MD、LD、DVD、DV、DAT、DCC等，根据需要，这些机器可通过数字输出、输入接口与其它的音响器材作讯号或数据的传输。

如在某些CD机上有DIGITAL OUT的端子，便于外接品质较好的DAC（数模转换器）来提升音质；而在大多数的DVD机上会同样的端子，除同样可用于外接高品质DAC外，更重要的是输出Dolby Digital 和DTS数字信号，提供给AV功放（或解码器），以获得5.1声道的环绕声音响效果。

音响器材所用的数字接口包括：数字同轴接口SPDIF（民用）、光纤接口Toshiba Link（民用）、及AES/EBU（专业）接口格式。

下面便对我们会经常接触到的民用数字接口作一简单的介绍。

一、光纤线TOSLINK全名Toshiba Link。

这是日本东芝（TOSHIBA）公司较早开发并设定的技术标准，它是以Toshiba+link命名的,在器材的背板上有OPTICAL作标识。

现在几乎所有的数字影音设备都具备这种格式的接头。

Toslink光纤曾大量应用在普通的中低档CD、LD、MD、DVD机及组合音响上。

Toslink使用光纤传送SPDIF讯号，分两种类型，一般家用的设备都是用标准的接头，而便携式的器材如CD随身听等，则是用与耳机接头差不多大小的迷你光纤接头mini-Toslink。

光纤连接可以实现电气隔离，阻止数字噪音通过地线传输，有利于提高DAC的信噪比。

但是，时基误差是影响音质的重要因素，所以衡量数字音响设备传输接口性能的好坏，应以引起时基误差的大小为标准。

由于光纤连接的信号要经过发射器和接收器的两次转换，会产生严重影响音质的时基抖动误差（Jitter），因此这类光纤接口音质虽然较为透明，但数码味较浓，缺乏生气，显得缺乏韵味。

在市面较为常见的光纤发送器和接收器中日本品牌居多，常见的有TOSHIBA、SONY和SHARP等、它们相互间电气性能是一致的，可以通过光纤线互相连接。

各类音频接口你了解多少文章摘要：本文主要介绍一些常用的音频接口，让不懂音乐的人士认识音乐和了解音乐的基本常识，也可以让爱音乐的人士温故而知新。

概述1.1 TRS 接头TRS 接头是一种常见的音频接头。

TRS 的含义是Tip（signal ）、Ring （signal ）、Sleeve （ground ）。

分别代表了该接头的3个接触点。

TRS 插头为圆柱体形状，触点之间用绝缘的材料隔开。

为了适应不同的设备需求，TRS 有三种尺寸分别为2.5mm 、3.5mm 和6.22mm 。

实物如错误！未找到引用源。

所示，从右到左依次是2.5mm 、3.5mm 、6.22mm 接口。

2.5mm 接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小；3.5mm 接头在PC 类产品以及家用设备上比较常见，也是最常见到的接口类型；6.3mm 接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。

TRS 接头提供了立体声（即双声道：左声道和右声道）的输入输出功能。

TRS 接头实物图 1.2 RCA 模拟音频接口RCA 接头就是常说的莲花头，利用RCA 线缆传输模拟信号是目前最普遍的音频连接方式。

传输模拟信号时，每一根 RCA 线缆负责传输一个声道的音频信号，所以立体声信号，需要使用一对线缆。

对于多声道系统，就要根据实际的声道数量配以相同数量的线缆。

立体声RCA 音频接口，一般将右声道用红色标注，左声道则用蓝色或者白色标注。

这样的接头也能够传输数字信号。

RCA 接口实物图1.3 XLR 接头XLR 接头,又被称做卡侬头，之所以被称做卡侬头是因为James H. Cannon 先生是卡侬头最初的生产制造商。

最早的产品是"Cannon X " 系列,后来，对产品进行了改进，增加了一个插销，产品系列更名为："Cannon XL" ，然后又围绕着接头的金属触点，增加了橡胶封口胶（R ubber compound ），最后人们就把这三个单词的头一个字母拼在一起，称作" XLRConnector",即XLR 接头。

【原创】光纤接口≠“光纤宽带”接口，同轴、光纤常识普及对不少玩家来说，同轴、光纤这两个名词绝对混了个耳熟。

但大部分人对这两个接口的作用并不清楚，甚至把光纤接口误认为“光纤宽带”的接口。

今天我们就让我们来简单介绍一下这对熟悉的陌生人……注意：同轴、光纤都是与音频I/O相关的接口，而不是一些新手想当然的网络接入口。

光纤、同轴本是同根生光纤和同轴电缆接口算是同胞兄弟，它们都是为了服务S/PDIF(索尼/飞利浦数字接口格式)数据传输而设计的，只是实际的数据传输原理并不相同。

S/PDIF协议在数据传输上规定发送端是只发不收，接收端也是只收不发。

光纤和同轴这两套系统满足这个协议，传输数据也基本一致，甚至传输电平都相仿，只是传输媒介不同，导致原理上的差异。

同轴电缆在收发端不需要进行电信号转换，换言之数据线上任何一个节点的内容都是可以被直接使用的。

这样的优势是直接，问题则是难免会遇到远距离传输衰减严重或者受干扰严重影响音质。

光纤正好弥补了受传输距离限制的影响。

原理上，光纤系统的抗干扰性和传输距离都是优于同轴电缆。

但光纤在传输中的数据和收、发端并不一致，发送端需要先将电信号转换为光信号，接收端则要反过来将收到的光信号解析为电信号后才能给出音频信息。

虽说光信号传输起到了电气隔离的作用，对于减小共地噪声非常有帮助。

但有可能引进一些额外的Jitter（时钟抖动），部分发烧友认为同轴接口的听感比光纤好，近距离还是同轴更让人喜欢。

音频用D/A与A/D浅析光纤和同轴系统都是用来连接更高阶的Hi-Fi设备，而非普通音箱、耳机等产品。

比如独立式DAC（Digital-Analog Converter）、ADC 或者数字家庭影院功放设备，以及数字信号接口间的对录。

以DAC为例，DAC的作用是数-模转换，用于数字音频的放音；而ADC的流程则相反，模-数转换作用，用于录音。

无论何种数字音频，它们都分别是终点和起点。

数字音频信号从输出口出来以后，到DAC的接收端口上，比如光纤接收器或者同轴接收网络。

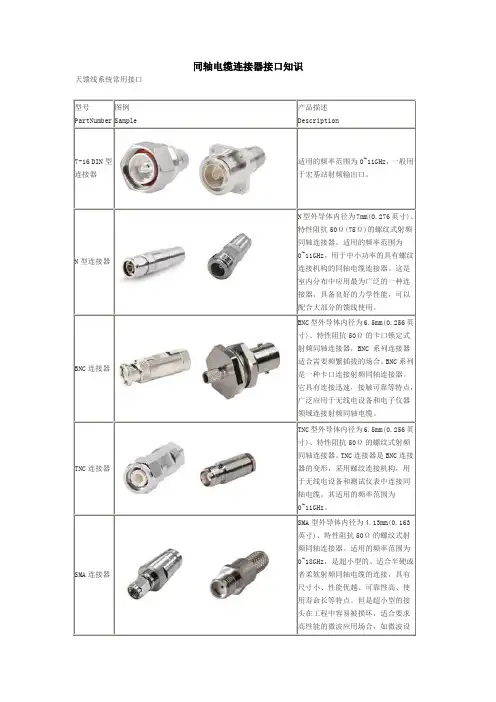

天馈线系统常用接口型号图例PartNumber Sample7-16 DIN 型 连接器N 型连接器BNC 连接器 TNC 连接器SMA 连接器同轴电缆连接器接口知识产品描述 Description适用的频率范围为 0~11GHz，一般用 于宏基站射频输出口。

N 型外导体内径为 7mm(0.276 英寸)、 特性阻抗 50Ω (75Ω )的螺纹式射频 同轴连接器。

适用的频率范围为 0~11GHz，用于中小功率的具有螺纹 连接机构的同轴电缆连接器。

这是 室内分布中应用最为广泛的一种连 接器，具备良好的力学性能，可以 配合大部分的馈线使用。

BNC 型外导体内径为 6.5mm(0.256 英 寸)、特性阻抗 50Ω 的卡口锁定式 射频同轴连接器，BNC 系列连接器 适合需要频繁插拔的场合。

BNC 系列 是一种卡口连接射频同轴连接器。

它具有连接迅速，接触可靠等特点， 广泛应用于无线电设备和电子仪器 领域连接射频同轴电缆。

TNC 型外导体内径为 6.5mm(0.256 英 寸)、特性阻抗 50Ω 的螺纹式射频 同轴连接器。

TNC 连接器是 BNC 连接 器的变形，采用螺纹连接机构，用 于无线电设备和测试仪表中连接同 轴电缆。

其适用的频率范围为 0~11GHz。

SMA 型外导体内径为 4.13mm(0.163 英寸)、特性阻抗 50Ω 的螺纹式射 频同轴连接器。

适用的频率范围为 0~18GHz，是超小型的、适合半硬或 者柔软射频同轴电缆的连接，具有 尺寸小、性能优越、可靠性高、使 用寿命长等特点。

但是超小型的接 头在工程中容易被损坏，适合要求 高性能的微波应用场合，如微波设UHF 连接器7/8 EIA Flange1-5/8 in EIA Flange3-1/8 EIA Flange4-1/2 IEC Flange6-1/8 EIA Flange反向连接器备的内部连接。

UHF通常是一对连接器：公连接器采用 内螺纹联接，母连接器采用外螺纹 联接，但有些连接器与之相反，即 公连接器采用外螺纹联接，母连接 器采用内螺纹联接，这些都统称为 反型连接器。

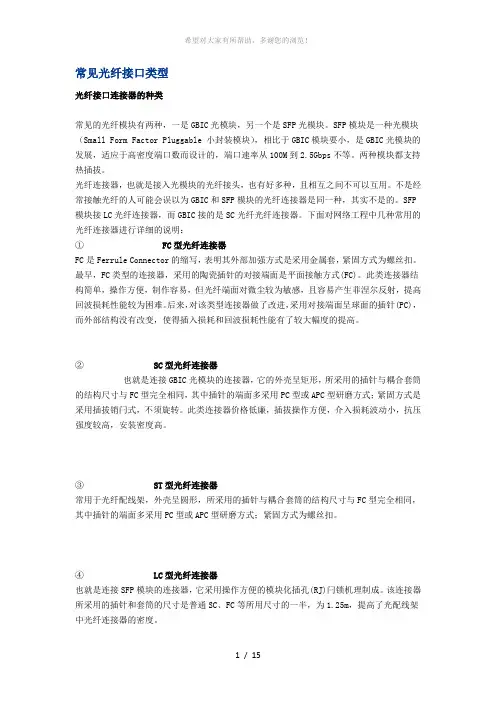

常见光纤接口类型光纤接口连接器的种类常见的光纤模块有两种，一是GBIC光模块，另一个是SFP光模块。

SFP模块是一种光模块（Small Form Factor Pluggable 小封装模块），相比于GBIC模块要小，是GBIC光模块的发展，适应于高密度端口数而设计的，端口速率从100M到2.5Gbps不等。

两种模块都支持热插拔。

光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP 模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。

最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式(FC)。

此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。

后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

②SC型光纤连接器也就是连接GBIC光模块的连接器，它的外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC型或APC型研磨方式；紧固方式是采用插拔销闩式，不须旋转。

此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。

③ST型光纤连接器常用于光纤配线架，外壳呈圆形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC型或APC型研磨方式；紧固方式为螺丝扣。

④LC型光纤连接器也就是连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

该连接器所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25m，提高了光配线架中光纤连接器的密度。

各种光纤接口类型介绍光纤接口类型是指光纤设备之间进行连接时所采用的连接接口标准。

随着光纤技术的不断发展，出现了各种不同类型的光纤接口。

下面将介绍几种常见的光纤接口类型。

1. FC接口（Fiber Channel）：FC接口是一种用于高速光纤通信的常见光纤接口类型。

它采用圆形插孔和螺纹转接结构，可以提供较好的光纤连接和稳定性。

FC接口通常用于数据中心和存储设备之间的高速数据传输。

2. SC接口（Subscriber Connector）：SC接口是一种早期被广泛使用的光纤连接接口类型。

它采用圆形插孔和引导销结构，具有稳定性和易于连接的特点。

SC接口通常用于局域网（LAN）的连接和光纤模块之间的连接。

3. LC接口（Lucent Connector）：LC接口是一种小型光纤连接器接口类型，它采用拉拽式结构，被广泛应用于高密度光纤连接。

LC接口具有体积小、插拔方便等优点，逐渐取代了SC接口在一些应用领域的地位。

4. ST接口（Straight Tip）：ST接口是一种圆形插孔和螺纹结构的光纤连接器接口类型。

ST接口在早期被广泛应用于光纤通信系统，但由于其体积较大，逐渐被更小型的接口类型所取代。

5. MTRJ接口（Mechanical Transfer Registered Jack）：MTRJ接口是一种双通道光纤连接器接口类型。

它结合了SC接口的插入和引导销结构以及RJ-45接口的体积，适用于高密度的光纤连接。

除了上述几种常见的光纤接口类型外，还有一些其他类型的接口，例如MT-RJ接口、E2000接口、MU接口等。

MT-RJ接口是一种小型光纤连接器接口类型，它采用插入和引导销结构，用于高密度光纤连接和光纤模块之间的连接。

E2000接口是一种高性能光纤连接器接口类型，它采用带盖的设计，可以防止灰尘和其他污染物进入连接器内部，提供更可靠的连接。

MU接口是一种小型光纤连接器接口类型，类似于SC接口，但其体积更小。

光纤接口分类随着科技的发展，光纤接口已经广泛应用于各种场合。

光纤接口是用于连接光纤和网络设备之间的一个重要组件。

在实际应用中，光纤接口的选择和使用是非常重要的，下面我们将为您介绍光纤接口的分类和特点。

一、FC光纤接口FC光纤接口是一种常见的光纤接口，是光纤连接器中最古老的一种。

FC光纤接口采用了螺纹锁紧机制，使得它在插拔时更加牢固，不易脱落。

它的优点是连接稳定，传输速率快，误码率低，并且支持单模和多模两种光缆类型。

二、SC光纤接口SC光纤接口是最常用的一种光纤接口，通常用于单模光纤。

它的优点是插拔方便，传输速度快，而且不需要旋转锁紧，非常方便。

它可以非常精确地对齐光纤，使得信号传输更加稳定。

SC光纤接口的特点是简单、可靠，传输距离也比较远，因此在数据中心或者机房中使用非常广泛。

三、LC光纤接口LC光纤接口是一种小型的光纤接口，通常用于高速数据传输。

它的优点是更小，更轻，传输速度更快，而且不需要旋转锁紧机制。

LC光纤接口在高速网络中广泛使用，因为它可以支持更高的数据传输率。

LC光纤接口的缺点是它的连接比较精细，有时会对操作者的灵敏度和精度要求比较高。

四、ST光纤接口ST光纤接口是一种老式的光纤接口，多用于多模光纤的数据传输。

它采用的是插入式锁定机制，安装简单方便，但不够牢固。

因此，ST光纤接口通常在一些低速传输场合中使用。

综上所述，FC、SC、LC和ST四种光纤接口各有其特点和优劣势。

在实际应用中，我们应根据不同的场景需求选择不同的光纤接口。

希望这篇文章对您选择光纤接口有所帮助。

光纤是一种将讯息从一端传送到另一端的媒介.是一条玻璃或塑胶纤维,作为让讯息通过的传输媒。

通常「光纤」与「光缆」两个名词会被混淆.多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为「光缆」.光纤外层的保护结构可防止周遭环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是15mm~50mm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8mm~10mm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

光纤通常被扎成束，外面有外壳保护。

纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。

光纤的特性由於光纤是一种传输媒介,它可以像一般铜缆线,传送电话通话或电脑数据等资料,所不同的是,光纤传送的是光讯号而非电讯号.因此,光纤具有很多独特的优点.如:宽频宽.低损耗.屏蔽电磁辐射.重量轻.安全性.隐密性.光纤系统的运作你可能知道任何通讯传输的过程包括:编码→传输→解码,当然,光纤系统的传输过程也大致相同.电子讯号输入后,透过传输器将讯号数位编码,成为光讯号,光线透过光纤为媒介,传送到另一端的接受器,接受器再将讯号解码,还原成原先的电子讯号输出.光纤光缆的运用光缆的应用区分,可分为3种:专业用途,一般屋外,一般屋内.在专业用途上包括海底光缆,高压电塔上之空架光缆,核能电厂之抗辐射光缆,化工业之抗腐蚀光缆等.而一般屋内及一般屋外的分类差异,依各型光缆依制造设计时之特质,其所适用之范围各有不同.光缆从屋外至屋内的过程中可分为空架,地下道,直接埋设,管道间铺设,室内用。

光纤的历史1880-AlexandraGrahamBell发明光束通话传输1960-电射及光纤之发明1977-首次实际安装电话光纤网路1978-FORT在法国首次安装其生产之光纤电1990-区域网路及其他短距离传输应用之光纤2000-到屋边光纤=>到桌边光纤光纤的分类光纤标准多、参数复杂、一般的非专业人员很难理解，但对一般的局域网，我们只需简单了解以下多模光纤和单模光纤的概念就可以了。
