光纤连接头常用分类

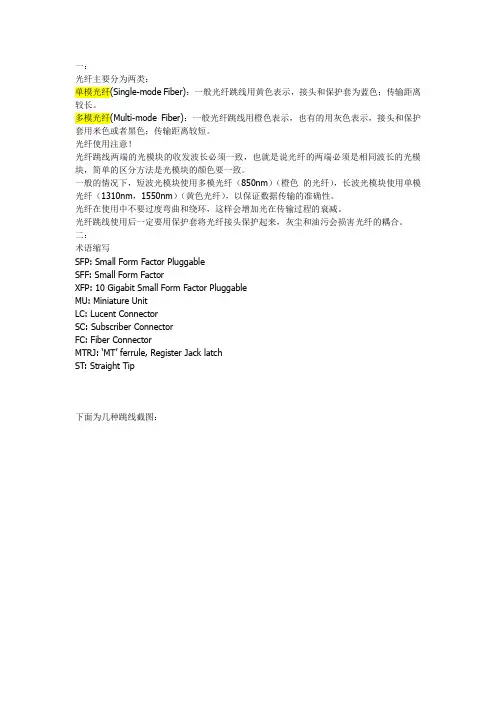

光纤主要分为两类：单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

光纤使用注意！光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤（850nm）（橙色的光纤），长波光模块使用单模光纤（1310nm，1550nm）（黄色光纤），以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

二：术语缩写SFP: Small Form Factor PluggableSFF: Small Form FactorXFP: 10 Gigabit Small Form Factor PluggableMU: Miniature UnitLC: Lucent ConnectorSC: Subscriber ConnectorFC: Fiber ConnectorMTRJ: ‘MT’ ferrule, Register Jack latchST: Straight Tip下面为几种跳线截图：LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

2：FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆3：ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

4：Sc到Sc两头都是GBIC的SC到LC，一头GBIC,另一头MINI-GBICST-SC,SC-SC,ST-ST这几种光纤跳线如何区别？ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。

光纤接头类型大全光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗一般都在小于0.2dB的范围内。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC 光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面我们对通信网络中的各种光纤连接器进行详细说明，同时也为大家展示一些平时极少接触到的光纤连接器。

PC/UPC/APC光纤截面光纤接头的截面应该分为PC、UPC、APC，这其中PC和UPC为光纤微球型端面是与陶瓷体的端面是平行的，而APC的光纤微球型端面与陶瓷体的端面是成8º斜角的。

生活中，我们常常被客户要求中的pc/upc/apc光纤跳线所迷惑，通俗的说pc跳线可以理解为网络级跳线，upc/apc理解为电信级跳线。

其区别在于他们的连接器头部的做工和跳线损耗，upc/apc跳线做工精细、损耗小。

PC指的是紧密接触(physical contact)，同样是紧密接触，根据回波损耗的不同，连接器分为PC, SPC，UPC和APC。

SPC指的是super physical contact, UPC指的是ultra physical contact。

PC, SPC和UPC工业标准规定的回波损耗分别为-35dB, -40dB和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射，回波损耗越小越好，当然你也可以说回波损耗的值越大越好，不考虑前面那个负号）。

不同的连接器原则上不能混接，但PC, SPC和UPC 的光纤端面都是平面的，差别在磨的质量，所以，PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。

APC则完全不同，它的端面被磨成一个8度角，就是减少反射，其工业标准的回波损耗为-60dB。

APC连接器只能与APC相连接。

由于APC的结构与 PC完全不同，如果用法兰盘将这两种连接器连接，就会损坏连接器的光纤端面。

几种光纤接口(ST,SC,LC,FC)光纤这东西有时候挺tm烦人的，寡人总结了常用的几种光纤接头。

上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。

ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

Sc到Sc两头都是GBIC的。

SC到LC，一头GBIC,另一头MINI-GBIC。

fc sc st是三种类型的光纤连接头，代表了不同的接口结构。

fc（ferrule connector），是金属套螺丝结构。

sc是日本ntt公司开发的，矩形嵌入式塑料外壳接头。

st是金属套连接头，也是螺丝锁紧结构，和fc的区别在于，前者是方形的，可以嵌入式安装，也可以用螺钉安装，后者是前后螺母夹紧式安装。

三者的作用都是一样的，就是实现光纤的活动联接。

后面的apc，指的是连接器的性能指标，即回波损耗值，分为三个等级：pc≥40db upc≥50db apc≥60db。

fc型连接器采用金属螺纹连接结构，插针体采用外径2.5mm的精密陶瓷插针，根据其插针端面形状的不同，它分为球面接触的fc/pc和斜球面接触的fc/apc两种结构。

fc型连接器是目前世界上便利一最大的品种，也是中国采用的主要品种。

fc连接器大量和于光缆干线系统，其中fc/apc连接器用在要求高回波损耗的场合，如catv网等。

sc型光纤连接器sc型连接器是采用插拔式结构，外壳为矩形，采用工程塑料制造，容易作成多芯连接器，插直体为外径2.5mm的精密陶瓷插针。

它的主要特点是不需要螺纹连接，直接插拔，操作空间小，便于密集安装。

按其插针端面形状也分为球面接触的sc/pc和斜面接触的ss/apc 两种结构。

sc型连接器广泛用于光纤用户网中。

st型光纤连接器st型连接器采用带键的卡口式锁紧结构，插针体为外径2.5mm的精密陶瓷插针，插针的端面形状通常为pc面。

光纤常用接头类型介绍此主题相关图片如下：上图中均为光连接器，常见的是FC（俗称圆头）、SC（俗称方头）和LC。

FC型又分为FC/FC和FC/PC(APC)型，前一个FC 是Ferrule Connector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后面的FC 表明接头的对接方式为平面对接，PC 是Physical Connection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构，APC和PC类似，但采用了特殊的研磨方式，PC是球面，APC是斜8度球面，指标要比PC好些。

目前电信网常用的是FC/PC型，FC/APC多用于有线电视系统。

一般写成FC或PC均是指FC/PC光连接器。

SC型其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC 型相同，端面处理采用PC 或APC 型研磨方式；紧固方式是采用插拔销闩式，不需旋转头。

常用于在数据工程中使用。

一般SC型均指SC/PC。

LC光纤连接器采用模块化插孔(RJ)机理制成。

其所采用的插针和套桶的尺寸是普通SC，FC 等尺寸的一半。

LC常见于通信设备的高密度的光接口板上。

此主题相关图片如下：上图是各种光连接器与之对应的适配器，也称法兰盘，用在ODF架上，供光纤连接。

FC/PC 和SC法兰盘一般价格在10-15元/个左右。

此主题相关图片如下：该图为FC/PC型光纤跳纤（非正规叫法是双头尾纤），英文名为PATCH CORD即两头带光纤连接器的软光纤，用于设备至ODF架的连接以及ODF架之间的跳接。

光跳线颜色为黄色，表示单模跳纤。

此主题相关图片如下：该图为MTRJ-SC型光纤跳纤，光跳线颜色为橙色，表示多模跳纤。

另外，还有用于光缆成端的尾纤，英文名为PIGTAIL CORD，一端与光缆熔接，一端固定在ODF上。

在生产中，为了便于测试，均生产为跳纤，即两头均有光纤连接器，施工时，从中间剪断，一根跳纤即成了两根尾纤。

光纤头种类
光纤头是一种用于连接光纤和设备的接口，通常用于光通信系统中。

根据不同的应用场景和需求，光纤头有多种不同的种类，下面是其中一些常见的种类：
1. ST 光纤头：ST 光纤头是一种最常见的光纤头，通常用于数据传输和通信。

它具有一个卡扣式的锁定机构，可以方便地连接和拆卸光纤。

2. SC 光纤头：SC 光纤头与 ST 光纤头类似，但它的锁定机构是推拉式的，更加牢固。

SC 光纤头通常用于高速数据传输和电信网络。

3. FC 光纤头：FC 光纤头是一种高可靠性的光纤头，通常用于电信网络和数据中心。

它具有一个金属外壳和锁定机构，可以提供更好的抗拉和抗压性能。

4. LC 光纤头：LC 光纤头是一种小型化的光纤头，通常用于高速数据传输和存储网络。

它具有一个推拉式的锁定机构，可以提供更高的连接密度。

5. MU 光纤头：MU 光纤头是一种多用途的光纤头，可以同时连接多个光纤。

它通常用于光交换机和路由器等设备。

6. MPO 光纤头：MPO 光纤头是一种多芯光纤头，通常用于高速数据传输和存储网络。

它可以同时连接多根光纤，提高了连接密度和数据传输速率。

7. E2000 光纤头：E2000 光纤头是一种用于以太网的光纤头，通常用于数据中心和电信网络。

它具有一个卡扣式的锁定机构，可以方便地连接和拆卸光纤。

除了上述种类外，还有其他一些特殊的光纤头，例如 SFF、SFP+、XFP 等，这些光纤头通常用于特定的应用场景和设备。

选择合适的光纤头对于光通信系统的性能和可靠性至关重要，因此在选择时需要考虑到具体的应用需求和设备要求。

光纤接头构造、种类和用途一、光纤接头是什么光纤接头（optical fiber splice），将两根光纤永久地或可分离开地联结在一起，并有保护部件的接续部分，光纤接头是光纤的末端装置。

二、光纤接头的构造光纤接头的术语叫光纤连接器，含有四个基本的组成部件：插针（插芯）、连接器体、光缆、连接装置。

2.1 插针：光纤安装在很长的薄壁圆筒中，插针充当着光纤对准机构的作用。

插针在中间钻孔，直径比光纤包层的直径稍微大点。

光纤的末端位于插针的末端。

一般情况下插针由金属或者陶器制成，但是也可能是塑料的。

2.2 连接器体：也称为连接器外壳，连接器体容纳插针。

通常情况下连接器体由金属或者塑料制成，包括一个或者多个总成的工件，能够将光纤保持在适当的位置上，这些连接器体总成的具体细节因连接器的型号不同而不同，但是焊接和/或翻边通常情况下用于把加强构件和光缆护套安装在连接器体上。

插针延伸并越过连接器体，卡入结合装置。

2.3 光缆：光缆安装在连接器体上,是光纤的输入点。

一般情况下，在光缆和连接器体之间的接头上安装了一个应变消除保护罩，可以为接头提供额外的强度。

2.4 连接装置：大多数的光纤连接器不使用在电子连接中常用的公头-母头结构。

所采用的结构是用于配对连接器的定位套筒。

可以在光纤发射机和接收器上安装类似的装置，可以使用一个连接器配对这些装置。

这些装置也称为穿过型闷头适配器。

三、光纤接头的种类按连接头的结构可分为：FC、SC、ST、LC、MT -RJ、MPO /MTP、MU、DIN 、E2000、SMA 、BICONIC 、D4等。

乍一看上去，种类如此之多，是不是容易搞晕，其实我们日常最常使用的大多是4种：FC、 SC、ST、LC。

3.1 FC光纤接头FC是单模网络中最常见的连接设备之一。

它同样也使用2.5毫米的卡套，但早期FC连接器中的一部分产品设计为陶瓷内置于不锈钢卡套内。

目前在多数应用中FC已经被SC和LC连接器替代。

光纤连接器接头介绍1. FC接头：FC（Fiber Connector）是一种常用的光纤连接器接头，它采用螺纹固定的结构，具有插拔次数多、连接可靠性高的特点，适用于长距离传输。

它在无源设备和光模块间连接时，常使用光缆连接线缆。

2. SC接头：SC（Subscriber Connector）是一种常用的光纤连接器接头，它采用直插式结构，具有体积小、插拔方便的特点，适用于密集布线。

它在数据机房和光模块间连接时，一般使用多模光缆或单模光缆。

3. ST接头：ST（Straight Tip）是一种较早期的光纤连接器接头，它采用圆形外壳和圆形插扣的结构，具有连接可靠、适用于粗光纤的特点。

它在局域网和多模光缆的连接中应用较多。

4. LC接头：LC（Lucent Connector）是一种小型化光纤连接器接头，它采用一个附加的SN (Subscriber Network) 板和引导组件，具有体积小、插拔方便的特点，适用于高密度布线。

它在数据中心和网线连接中应用广泛。

5. MU接头：MU（Miniature Unit）是一种小型化光纤连接器接头，它采用一个直插式结构，与SC相似，但尺寸更小。

它适用于高密度布线，尤其用于机架上的光模块连接。

6. MT-RJ接头：MT-RJ（Mechanical Transfer Registered Jack）是一种小型化光纤连接器接头，它采用一个联接插座和连接器组，具有体积更小、密集度更高的特点。

它适合于集成电路和板间互连。

除了上述常见的光纤连接器接头外，还有一些特殊类型的光纤连接器接头，如MPO/MTP接头、LX.5接头等，它们适用于特定的应用场景，具有更高的传输速率和更高的密度。

在选择光纤连接器接头时，需根据具体应用需求进行选型。

若需要长距离传输且希望连接可靠，可选择FC接头；若需要高密度布线，可选择LC接头；若需要小型化和高密度布线，可选择MU接头或MT-RJ接头。

总之，光纤连接器接头是光纤通信中不可或缺的组件，它具有多种类型，适用于不同的应用场景。

ST、SC、FC、LC光纤接头区别ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下ll “/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

光纤连接器的类型
光纤连接器的类型
1、FC型
这种连接器最早是由日本NTT研制。

FC是缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。

最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式（FC）。

此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。

后来，对改类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

2、LC型
LC型连接器是着名的Bell研究所研究开发出来的，采用操作简单方便的模块化插孔（RJ）门锁机理职称。

其所采用的插针和套筒的尺寸是普通的SC、FC等所用尺寸的一半，为1.25mm。
