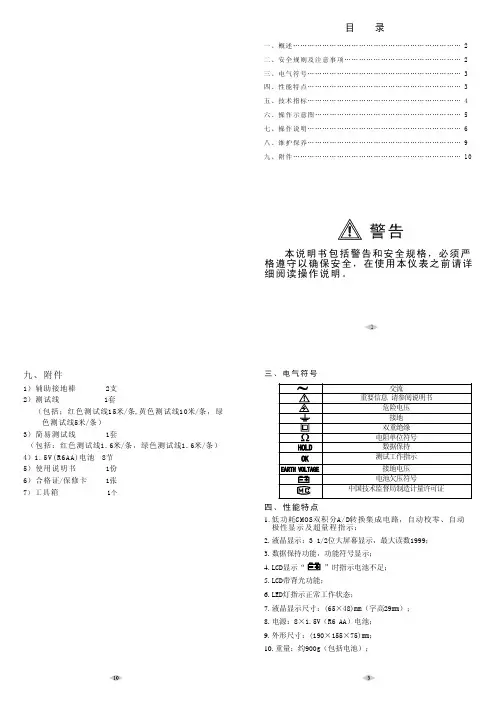

ULDW-5A地网接地电阻测试仪说明书使用产品之前，请仔细阅读本说明书！武汉优利克电力设备有限公司Wuhan Ulke Power Equipment Co.,Ltd.目录一、仪器概述 (1)二、性能特点 (1)三、技术指标 (2)四、仪器原理 (3)五、面板介绍 (4)六、测量接线 (5)1、地网测试 (4)2、接触电压、接触电位差测试 (5)3、跨步电压、跨步电位差测试 (6)4、土壤电阻率测试 (7)七、操作步骤 (7)1、操作步骤 (7)2、操作说明 (8)3、开始测试 (9)4、菜单说明 (10)八、故障处理 (11)九、配件清单 (11)ULDW-5A地网接地电阻测试仪一、仪器概述目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
ULDW-5A地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。
本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、性能特点1、测量的工频等效性好。
测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量。
2、抗干扰能力强。
本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
4102A/4105A接地电阻测试仪使用说明书目录1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------91．安全事项本仪器符合以下的标准●IEC61010-1CATⅢ-300V.二级●IEC61O10-2-31●IEC61557-1，5●IEC60529(IP54)●JIS C1304-95为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。
在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之：危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。
为确保安全,以下的注意事项请务必遵守：(1)测试前请先确认量程选择开关已设定在适当的档位。
(2)测试导线的连接插头已紧密地插入端子内。
（3)主机于潮湿状态下．请勿作接线动作。
(4)在各档位中，请勿加载超于该量程额定值的电量。
(5)请勿在线接于被测物上时切换量程选择开关。
(6)测试端子间请勿加载超过200安培的交流或直流电压。
(7)请勿在易燃性场所测试，火花可能会引起爆炸。
(8)本测试器在使用中，出现仪器破损或测试线发生龟裂而造成金属外露等异常情况时停止使用。
使用说明书DER2571B接地电阻测量仪武汉市康达电气有限公司目录1 性能特点 (1)2 技术指标 (2)2.1 接地电阻测量 (2)2.2 地电压测量 (2)2.3 其它 (2)3 仪表外形 (3)4 使用方法 (4)4.1 电池 (4)4.1.1 电池配置 (4)4.1.2 电量检查 (4)4.2. 锂电池充电和拆装 (4)4.3 地电压测量 (5)4.4 接地电阻测量 (5)4.5 土壤电阻率的测量 (7)4.6 导体电阻的测量 (8)5 关机 (9)6 保管 (9)7 附件 (9)尊敬的用户：欢迎您使用DER2571接地电阻测量仪。
为保障您的安全和仪表正常使用，请先仔细读完本说明书再进行操作。
本仪器安全性能符合国际标准IEC61010-1：2001。
本仪器执行标准Q/WKD05。
1 性能特点●适于测量各种接地装置的接地电阻和地电压，还可以测量土壤电阻率及低阻导体的电阻值。
●采用同步检测等先进技术，抗干扰能力强。
●3 1/2LCD大屏幕数字显示，示值准确、分辨率高、稳定可靠。
●低耗电，可选用8×1.5V(AA,R6)碱性电池或11.1V/1.8Ah锂电池供电，使用时间长。
●电池电压不足，有欠压标志符“”显示。
●被测接地极开路或电流极辅助接地电阻大于各量程上限值时，有开路指示符“OPEN CIRCUIT”指示。
●操作便捷，携带方便。
●具有防震、防尘、防潮结构，适应恶劣工作环境。
2 技术指标2.1 接地电阻测量（适于土壤电阻率、导体电阻值的测量）●测量范围及测试电流：0～19.99Ω（5mA）；20.0～199.9Ω（0.5mA）；200～1999Ω（0.1mA）。
注：当被测阻值超过各档量程时，显示屏首码显“1”,后三位熄灭。
●测量范围及准确度：(0～19.99)V; ≤±（5% RDG+2d）●输入阻抗：＞300kΩ2.3 其它●绝缘电阻：500V ≥20MΩ●耐压：AC 1.5kV 50Hz 1min●工作温度和湿度：－10℃～+50℃≤85%RH●贮存温度和湿度: －15℃～+55℃≤90%RH●电源：8×1.5V(AA，R6) 电池或11.1V/1.8Ah锂电池耗电：≤160mA●外形尺寸：255mm(L)×135mm(W)×80mm(D)●重量：≈0.8kg注:此说明书所述技术指标仅适于您现用的仪表，本公司保留对其变更的权力。
接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。
（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。
（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。
3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。
4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。
电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。
电子接地电阻测试仪使用说明书一、引言电子接地电阻测试仪是一种专用测试仪器，用于测量接地系统或接地设备的电阻值。
本说明书旨在为用户提供正确合理的操作指南，确保测试仪的正确使用和准确测量结果。
二、产品说明1. 外观描述电子接地电阻测试仪采用坚固耐用的塑料外壳，具备防尘、防水功能，保证在各种工作环境下可靠运行。
2. 技术参数- 测量范围：0Ω - 200Ω- 测量精度：±（1%+1dgt）- 工作温度：-10℃ - 40℃- 相对湿度：≤80%- 电源：4节AA电池三、使用步骤1. 准备工作a. 确保接地系统或接地设备处于正常工作状态，并且没有任何电源供电。
b. 通过电池仓盖上的开关将测试仪的电源打开。
2. 连接测量线a. 将测试仪的测试线（一根红色，一根黑色）分别连接到接地系统或接地设备上。
b. 确保测试线与接地系统或接地设备的触点紧密接触，以确保测量结果准确可靠。
3. 开始测试a. 测量前，请按下仪器面板上的“归零”按钮，将仪器进行归零处理，以保证测试的准确性。
b. 按下“开始”按钮，测试仪将开始测量接地系统或接地设备的电阻值。
c. 等待测试仪完成测量并显示结果。
4. 读取结果a. 测量完成后，测试仪将显示接地系统或接地设备的电阻值。
b. 请仔细阅读显示屏上的数值，并记录下测量结果。
5. 关机a. 测试完成后，按下电池仓盖上的开关，将测试仪的电源关闭。
b. 断开测试线与接地系统或接地设备的连接。
四、注意事项1. 在使用过程中，请遵循操作规范，确保人身安全。
2. 在高温、潮湿或有易燃气体的环境中，禁止使用测试仪。
3. 在使用过程中，禁止将测试仪浸入液体中。
4. 请将测试仪放置在干燥、通风良好的环境中，避免长时间曝晒于阳光下。
5. 使用完毕后，请及时清洁测试仪的外壳，并妥善保管。
五、维护与保养1. 定期检查测试仪的电池电量，及时更换电池。
2. 如发现测试仪出现故障或异常情况，请及时联系售后服务中心进行维修或更换。
BY2571型接地电阻测试仪说明书一、产品介绍1、仪表工作原理BY2571型数字接地电阻测量仪摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC 变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。
工作原理为由机内DC/AC 变换器将直流变为交流的低频恒流，经过辅助接地极C 和被测物E 组成回路，被测物上产生交流压降，经辅助接地极P 送入交流放大器放大，再经过检波送入表头显示出来。
借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。
2、仪表使用范围本仪表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本仪表还可测量土壤电阻率及地电压。
3、仪表特点①、结构上采用高强度铝合金作为外壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表具有较好的抗干扰能力。
②、采用DC/AC 变换技术将直流变为交流的低频恒定电流以便于测量。
③、允许辅助接地电阻在0～2k Ω(Rc),0～40k Ω(Rp)之间变化，不至于影响测量结果。
④、本仪表不需要人工调节平衡，312位LCD 显示，除测地电阻外，还可测低电阻导体电阻，土壤电阻率以及交流地电压。
⑤、如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。
二、技术指标1、使用条件环境温度：-30℃～+45℃ 相对湿度：≤85%RH2、测量范围及恒流值（有效值） 电阻：0～2Ω(10mA)，2～20Ω(10mA)，20～200Ω(1mA) 电压：AC 0～20V3、测量精度及分辨率 精度：0～0.2Ω≤±3%±1d0.2～200Ω≤±1.5%±1d 1～20V ≤±3%±1d分辨率：0.001Ω,0.01Ω,0.1Ω,0.01V 4、辅助接地电阻及地电压引起的测量误差①、允许辅助接地电阻Rc(C1与C2之间)＜1.8k Ω；Rp （P1与P2之间）＜40k Ω误差≤±5%②、允许地电压≤5V （工频有效值）误差≤±5% 5、电源及功耗最大功率损耗≤2W电源：6.8V ～9V （6节5#镉镍可充电电池），外接220V 交流电源进行充电。
ETCR2000钳形接地电阻测试仪说明书使用产品之前，请仔细阅读本说明武汉优利克电力设备有限公司Wuhan Ulke Power Equipment Co.,Ltd.目录第一章：注意事项 (1)第二章：产品简介 (1)第三章：产品规格 (2)第四章：钳表结构 (4)第五章：液晶显示 (5)第六章：功能速查表 (7)第七章：操作方法 (8)第八章：测量原理 (14)第九章：接地电阻测量方法 (15)第十章：现场应用 (19)第十一章：测量接地电阻的注意事项 (22)第十二章：装箱清单 (23)第一章：注意事项任何情况下，使用本钳表应特别注意安全。
注意本钳表所规定的测量范围及使用环境，禁止钳测动力线。
注意本钳表面板及背板的标贴文字。
开机前，扣压扳机一两次，确保钳口闭合良好。
开机自检过程中，不要扣压扳机，不能钳任何导线。
自检过程中显示“CAL6、CAL5、CAL4…CAL0、OLΩ”。
必须自检完成，显示“OLΩ”符号后，才能钳测被测对象。
钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。
避免本钳表受冲击，尤其是钳口接合面。
危险场合，强烈推荐选用本公司的防爆型钳形接地电阻测试仪。
防爆型产品，在危险场所内严禁拆卸和更换电池。
本钳表在测量时会有蜂鸣声，这是正常的。
测量导线电流不要超过本钳表的上量限。
长时间不用本钳表，请取出电池。
拆卸、校准、维修本钳表，必须由有授权资格的人员操作。
由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
本用户手册中标有“*”的内容仅限于C型。
第二章：产品简介ETCR系列钳形接地电阻测试仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
ETCR系列钳形接地电阻测试仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。
ETCR系列钳形接地电阻测试仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻测试仪测量的是接地体电阻和接地引线电阻的综合值。
始于１９４０年高质量高品质是我们的一贯传统Ｑｕａｌｉｔｙ ａｎｄ ｒｅｌｉａｂｉｌｉｔｙ ｉｓ ｏｕｒ ｔｒａｄｉｔｉｏｎ接地电阻测试仪 接地电阻测试系列小巧轻便，防尘防漏ＭＯＤＥＬ ４１０５ＡＭＯＤＥＬ ４１０２ＡＨ（硬质箱）ＭＯＤＥＬ ４１０５ＡＨ（硬质箱）ＫＥＷ ４１０２Ａ／４１０２ＡＨ技术参数： ●小型轻量，采用强耐冲击的新素材外壳 ●除了精密测试同时配备简易测试用探棒（使用肩带进行简易测试） ●可进行地电压测试 ●辅助接地电阻值过大时，启动警告功能 ●即使淋少量雨也无妨的防尘防水设计符合国际安全规格ＩＥＣ６０５２９（ＩＰ５４） ●设计符合国际安全规格ＩＥＣ６１０１０－１ ＣＡＴ．ＩＩＩ ３００ＶＫＥＷ ４１０５Ａ／４１０５ＡＨ技术参数： ●即使淋少量雨亦无妨的防尘防水构造ＩＥＣ ６０５２９（ＩＰ ５４） ●除了精密测试，也同时配备了简易测试用探棒（使用肩带进行简易测试） ●国际安全规格ＩＥＣ ６１０１０－１ ＣＡＴ ＩＩＩ ３００Ｖ， ＩＥＣ ６１５５７ ●可进行地电压测试 ●辅助接地电阻数值过大时，警告功能会自动启动 ●小型、轻量，采用了强耐冲击力的新素材外壳ＭＯＤＥＬ７１００９０９１（电线组合用携带箱）８２００（电线卷轴）８０３２（辅助接地棒２根１组）７０９５Ａ（接地测试线 红２０ｍ 黄１０ｍ 绿５ｍ）附件精密测试用测试线组合（包括测试线卷轴）可选件接地电阻 ０￣２０Ω／０￣２００Ω／０￣２０００Ω 接地电压（５０，６０Ｈｚ） ０￣２００Ｖ（ＡＣ）附 件测 试 范 围１０５（Ｌ）×１５８（Ｗ）×７０（Ｄ）ｍｍ约５５０ｇ（含电池）精 确 度耐 电 压重 量接地电阻 ±２％ｒｄｇ±０．１Ω（２０Ω量程），±２％ｒｄｇ±３ｄｇｔ（２００／２０００Ω量程），接地电压±１％ｒｄｇ±４ｄｇｔＡＣ ３７００Ｖ／１分钟单３干电池Ｒ６Ｐ（１．５Ｖ）×６安 全 规 格使 用 电 池外 形 尺 寸可 选 件ＩＥＣ６１０１０－１ＣＡＴ．Ⅲ３００Ｖ污染度２ＩＥＣ６１０１０－２－３１，ＩＥＣ６１５５７－１．５，ＩＥＣ６０５２９（ＩＰ５４防尘防水）７０９５Ａ（接地测试线 红２０ｍ 黄１０ｍ 绿５ｍ） ８０３２（辅助接地棒 ２根１组） ７１２７Ａ（简易测试探棒）９０８４（软质箱） ９１６４（便携硬箱） 单３干电池Ｒ６Ｐ×６ ９１２１（肩带） 使用说明书７１００（精密测定线组合）ＭＯＤＥＬ ７０９５ＭＯＤＥＬ ８０３２。
