光缆线路的故障分析及障碍抢修

通信光缆线路维护常见问题及对策探讨
通信光缆线路维护常见问题及对策探讨主要包括以下几个方面：
1. 线路故障：通信光缆线路在使用过程中会出现断线、损坏、松动等问题，导致通信信号传输中断或质量下降。

针对这种情况，应定期进行线路巡检，及时发现并修复故障，同时做好线路保护措施，例如采用地下敷设、光缆护管等方式。

2. 线路污染：由于光缆线路一般敷设在地下或海底，易受到土壤、水渍等污染物的侵蚀，影响光缆的传输效果。

解决这个问题的方法是定期进行线路清洁和维护，使用专业的清洗设备和材料，确保线路表面干净，避免污染物对信号的干扰。

3. 线路老化：通信光缆线路经过长时间的使用，会产生光衰减、信号衰落等问题，影响通信质量。

对于老化的光缆线路，可以采取拆除旧线路、重新安装新线路的方式进行更替，同时注意线路防护，延长线路的使用寿命。

4. 盗窃破坏：通信光缆线路存在被盗窃破坏的风险，这会导致通信中断或者信息泄露。

为了防止盗窃和破坏，可以采用密封式光缆接头、安装防盗报警装置等措施，加强对线路的保护和监控。

5. 自然灾害影响：通信光缆线路在自然灾害（如地震、洪水等）中容易受到破坏，造成通信中断。

对于这种情况，可以选择将线路敷设在抗震、防洪的地下通道中，或者采取加固措施，以提高线路的抗灾能力。

综上所述，通信光缆线路维护常见问题及对策主要包括故障修复、污染清理、老化更替、盗窃防护和灾害预防等方面的措施，只有定期检查和维护，才能保证通信线路的正常运行。

对光缆线路故障原因及处理方法的分析对光缆线路故障原因及处理方法的分析【摘要】光缆线路故障是指由于光缆线路由于受到外界因素及其自身原因引起的线路阻断。

光缆阻断问题并非完全导致业务中断，对于造成业务中断的根据故障维修程序处理，不影响业务的根据割接程度处理。

下文笔者将结合自身经验分析光缆线路故障的原因及相关的处理措施。

【关键词】光缆线路故障原因处理方法随着时代的开展，光缆线路在人们生活与工作中得到了广泛的应用，而光缆线路易受到外界影响而发生故障，因此对光缆线路故障的研究具有重要的意义，是提高人们生活质量的重要措施之一。

一、光缆线路的故障类别结合光缆线路应用的经验得知，主要的故障类别有以下几项：一是光缆完全断毁。

假设在故障现场两侧存在预留，进行集中预留，并加设接头进行处理;假设故障点周边装有接头且具有足够的预留，那么采取原接头的方式进行处理;对于无预留、无接头的情况，应使用续缆的措施处理。

二是局部柬管断裂及单束管中光纤破损，在不影响其他光纤使用的情况下，应采取接续措施进行修复光纤【1】。

二、造成光缆线路故障的分析2.1 外界因素的影响一是挖掘设备的挖断。

对于挖机挖断的故障，相关人员应翻开故障点周边的人手井，检查光缆的受损情况.进行双向测试，并中断光缆;二是行车挂断。

这类故障也应进行双向测试，检查光缆的断裂，在采取相应的措施处理;三是枪击。

2.2 自然环境造成的影响这主要表现在小动物的撕咬、鸟类啄毁、火灾、洪水、地震、狂风、雷击等等情况。

2.3 光纤自身性能问题的影响一是自然断裂。

光纤的主要成分的塑料纤维及玻璃等，性能较脆，在使用过程中易产生静态疲劳，以致光纤老化最后断裂。

另外接头盒渗水，增大光纤损耗量，也易造成自然断纤。

二是温度影响。

假设环境温度过低，将使接头盒渗水结冰，护套发生纵向收缩，增加光纤受到的压力，造成光纤中断或衰减。

假设环境温度过高，易影响光缆护套及相关防护材料，对光纤的特性造成影响。

2.4 人为因素的影响一是施工故障。

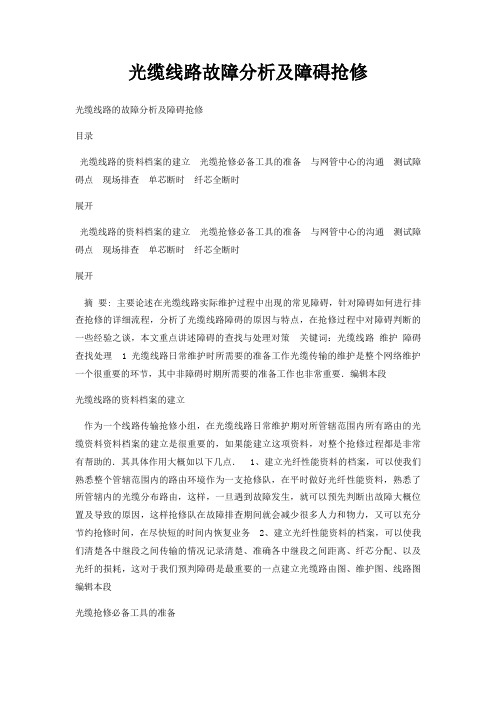

光缆线路故障分析及障碍抢修光缆线路的故障分析及障碍抢修目录光缆线路的资料档案的建立光缆抢修必备工具的准备与网管中心的沟通测试障碍点现场排查单芯断时纤芯全断时展开光缆线路的资料档案的建立光缆抢修必备工具的准备与网管中心的沟通测试障碍点现场排查单芯断时纤芯全断时展开摘要: 主要论述在光缆线路实际维护过程中出现的常见障碍，针对障碍如何进行排查抢修的详细流程，分析了光缆线路障碍的原因与特点，在抢修过程中对障碍判断的一些经验之谈，本文重点讲述障碍的查找与处理对策关键词：光缆线路维护障碍查找处理 1 光缆线路日常维护时所需要的准备工作光缆传输的维护是整个网络维护一个很重要的环节，其中非障碍时期所需要的准备工作也非常重要．编辑本段光缆线路的资料档案的建立作为一个线路传输抢修小组，在光缆线路日常维护期对所管辖范围内所有路由的光缆资料资料档案的建立是很重要的，如果能建立这项资料，对整个抢修过程都是非常有帮助的．其具体作用大概如以下几点． 1、建立光纤性能资料的档案，可以使我们熟悉整个管辖范围内的路由环境作为一支抢修队，在平时做好光纤性能资料，熟悉了所管辖内的光缆分布路由，这样，一旦遇到故障发生，就可以预先判断出故障大概位置及导致的原因，这样抢修队在故障排查期间就会减少很多人力和物力，又可以充分节约抢修时间，在尽快短的时间内恢复业务 2、建立光纤性能资料的档案，可以使我们清楚各中继段之间传输的情况记录清楚、准确各中继段之间距离、纤芯分配、以及光纤的损耗，这对于我们预判障碍是最重要的一点建立光缆路由图、维护图、线路图编辑本段光缆抢修必备工具的准备我们通常所见到的传输光缆有四中敷设方式，它包括：架空、管道、直埋、水线其中以架空、直埋、管道最为常见 1、准备各种型号米以上光缆和对应的接头盒 2、准备所需要的相关仪表，其中包括，熔接机、光时域反射仪、光源、光功率计，路由探测仪、兆欧表、纵向开剥刀以及光缆接续所需要的工具箱 3、为了抢修正常工作，需要出行时带能正常工作的发电机一台；无论白天还是天晚上都应带电瓶灯至少一人一个，为了查找障碍时方便；为了防止抢修障碍点在山坡或者不方便车辆进入的区域，所以需要准备适当长度的线排，以便抢修时能及时外接电源 4、由于天气总是千变万化的，所以应随时准备帐篷至少一个，防止下雨或者风沙大的条件下工作，这样既是为工作人员好，又能保证仪表不受损 5、抢修车辆的准备，要保证无任务时车辆随时加足油，行使正常以保证抢修时不耽搁时间，顺利完成任务针对光缆的各种敷设方式还应该准备相应的工具架空光缆线路抢修的仪表工具的准备 1、需要视情况不同准备不同的竹梯；以便攀爬 2、上杆脚扣及安全带； 3、挂钩、夹板、穿钉U型卡子等架空材料配件管道光缆线路抢修的仪表工具的准备 1、为管道光缆的抢修肯定需要打开井所以抢修管道光缆时准备一对井盖开启器直埋光缆和水线抢修的准备工作 1、准备相关的取土工具，铁锹，镐，洞锹等 2、有时上杆查看也是必要的，因为很多管道中有引上出土所以还要准备脚扣及安全带 2 障碍分析查找障碍查找是抢修中非常重要的一个环节，它可以通过相关仪器确定抢修的具体位置以及引起障碍的具体原因，是抢修能顺利进行的必要前提编辑本段与网管中心的沟通在通信故障产生后，首先要询问清楚告警的相关基站中继段之间连接光缆的芯数以及在抢修过程中业务恢复的核对等等这些都和我们抢修紧密相连的编辑本段测试障碍点障碍点准确的测试对整个抢修过程都非常重要所以对抢修中能正确使用仪表就变得非常重要了相关仪表的使用在抢修的过程中，常用的仪器有：光时域反射计，光源，光功率计，光纤熔接机这些仪器都是精密仪器，而且价格和维护费用都很昂贵，所以正确使用和保养这些必须非常重视在这里我就不做介绍了通过测试对障碍点的判断是维护中测试光缆障碍的主要工具，它是根据瑞利散射的原理工作的，通过采集后向散射信号曲线来分析各点的情况菲涅尔反射是瑞利散射的特例，它是在光纤的折射率突变时出现了特殊现象在光缆障碍的测试中，菲涅尔反射峰的高低对障碍点的判定起着不可低估的作用 1、部分系统阻断障碍如果障碍是某一系统障碍，在排除设备故障的前提下，精确调整仪表的折射率、脉宽和波长，使之与被测纤芯的参数相同，尽可能减少测试误差将测出的距离信息与维护资料核对看障碍点是否在接头处若通过曲线观察障碍点有明显的菲涅尔反射峰，与资料核对和某一接头距离相近，可初步判断为盒内光纤障碍修复人员到现场后可先与机房人员配合进一步进行判断，然后进行处理若障碍点与接头距离相差较大，则为缆内障碍这类障碍隐蔽性较强，如果定位不准，盲目查找就可能造成不必要的人力和物力的浪费，如直埋光缆大量土方开挖，架空光缆摘挂大量的挂钩等，延长障碍历时可采用如下方式精确判定障碍点用仪表精确测试障碍点至邻近接头点的相对距离，将测试的纤长换算成光缆长度再将光缆皮长换算成障碍点的成长尺码，即可精确定位障碍点位置具体算法如下纤长换算成皮长 La=(S1-S2)/(1+P) 式中La为光缆皮长；S1为测试的相对距离长度；S2为光缆接头盒内的单侧盘留长度，一般取 ;P为该光缆的绞缩率，因光缆结构不同而异可用同型号的备用光缆进行测试也有的厂家提供该项指标P=(Sa-Sb)/SbSa为单盘光缆的测试纤长；Sb为单盘光缆标记的皮长尺码长度光缆障碍点皮长尺码的计算Ly=Lb±La 式中：Ly为障碍点的皮长尺码值；Lb 为邻近接头点的盒根光缆皮长尺码，+、-符号的选择可以根据光缆的布放端别确定确定了Ly的值，即可根据资料确定障碍点的具体位置采用这种方法可以减少由于工程资料不准，仪表和光纤的折射率偏差等原因造成的测试误差，避免长距离核算光缆长度，测试结果较为准确实距证明这种方法简单有效 2、光缆全阻障碍对于光缆线路全阻障碍，查找较为容易，一般为外力影响所致可利用测出障碍点与局间的距离，结合维护资料，确定障碍点的地理位置，指挥巡线人员沿光缆路由查看是否有建设施工，架空光缆是否有明显的拉伤、火灾等，一般可找到障碍点若无法找到就需要用上面介绍的方法进行精确计算，确定障碍点 3、光纤衰耗过大造成的障碍用测试系统障碍纤芯，如果发现障碍是衰耗空变引起的，可基本判定障碍点位于某接头出处，多是由于弯曲损耗造成的盒内余留光纤盘留不当或热缩管脱落等形成小圈，使余纤的曲率半径过小另外，接头盒进水也造成接头处障碍的主要原因打开接头盒后，可进一步进行判断，将一要正常纤芯绕在手指上，使其曲率半径过小，此时用测试该处会有一大衰耗点，若该衰耗点与障碍光纤衰耗位置一致，则障碍点即为该点可仔细查看障碍光纤有无损伤或盘小圈，若有小圈将其放大即可，否则进行重接处理 4、机房线路终端障碍如果障碍发生在终端机房内，此时在障碍端测试，仪表净化不出规整曲线，在对端测试可以发现障碍纤芯测试曲线正常为精确定位，需要加一段能避开仪表盲区的尾纤，一般长度不少于m，先精确测出尾纤长度，再接入障碍光纤测试在短距离测试状态下分辨率很高，可以比较准确地测出是跳纤还是终端盒内障碍对于离终端较近的盒内障碍用可见光源进行辅助判断更为方便，距离的远近取决于光源的发射功率，有的光源可以达到20km编辑本段现场排查在抢修过程中对障碍点的测试虽然能测试出断点具体位置但是光缆路由的走向是变化的通过线路维护员的对路由的掌握我们只能判断出障碍点大概段落所以就有一个现场排查的环节熟练掌握各中继段光缆路由的走向和敷设方式对抢修中的障碍排查是非常重要的针对架空的排查架空敷设方式的障碍排查相对比较容易只要抢修人员在查找过程中稍微细心一点，就很容易把故障排查出来针对架空敷设方式由于整个路由都是我们肉眼很容易看清楚的所以在排查中断缆的情况很容易就能辨别出来只是需要抢修人员在排查中细心一点对仪表测试出来的障碍段不漏一处的查找如果是明显的因为天气刮风车辆超高施工破坏造成的话这一查就能找出来很快就可以完成抢修工作在针对架空的排查中相对复杂一点的是那些因为光缆老化或者一些外力原因磨损接头盒进水老化等造成的断芯情况针对这类情况我们首先得找到我们从基站测试的障碍段落的接头盒然后打开接头盒首先查看有无明显的断芯情况有的话就先熔接上接好之后就和网管中心取得联系确认业务是否恢复如果业务仍然不通就得在接头盒里对备用芯用进行断芯测试再次确认障碍点的准确位置测试之后通过光缆上的米标进行排查这样就可以很容易查找到障碍点有些是因为光缆在用时间太久老化造成这类情况往往是成段的所以就需要我们判断出以后重新布放新光缆取代被老化的光缆后再进行熔接针对管道的排查管道敷设方式由于光缆的路由是在地下通过管在井与井之间连接的即光缆大部分是隐藏在地下的显然这类敷设方式如果出现了障碍就相对难排查一点了针对这类排查不但需要经验丰富而且还得非常细心才行管道由于是埋在地下的所以一般出现故障都是以下几个问题针对具体问题进行排查 1、接头盒渗了水时间一长导致光缆变坏产生损耗非常大所以光纤在传输光的时候因为损耗太大，而丢光从而导致掉站针对这类问题就需要经验丰富了要能从接头盒里分辨出是否有障碍通常情况下是断芯测试看是否与基站测试的障碍点距离吻合如果吻合就得换接头盒从新接续如果不是就得从其他方面排查了 2、光缆路由有施工破坏的比如挖断或者轧折导致光缆断针对这类问题相对是容易点，因为施工地点都很容易就看出来只要对施工段仔细查找如果是因为施工造成就能很快找出断点当然故障出现总是千变万化的上面介绍的也只是常出现的一些情况真正在抢修排查中还得具体问题具体对付具体排查 3 抢通过程抢修中故障排查出来之后就得迅速抢通以保证业务不受影响，具体的过程可以分以下几点进行编辑本段单芯断时我们在抢修过程中当测试障碍是因为单芯断时首先就得在对应基站收发光选择出较好的光纤先把业务抢通然后再组织人力查找测试出来的断点段落当找到断点后晚上12点之后再进行断业务接续编辑本段纤芯全断时我们在抢修过程中当测试出障碍是因为光缆全断时我们就得迅速赶至障碍段落进行排查当找到断点后如果预留够长就得迅速打开预留进行接续如果没预留就得迅速从新布放光缆然后再接续接续过程中要注意不能着急要保证每一芯良好同时，接续的时候要先接续占用芯再接续备用芯占用芯接完之后要立即与网管中心进行沟通询问业务是否恢复 4 业务恢复后的修复工作在抢修工作中最中要的是把业务恢复但是业务恢复后的修复工作同样也是很重要的下面只针对架空和管道两种敷设方式的修复进行介绍编辑本段架空的恢复我们在抢修架空地段出现的障碍后，不能抢通业务后就离开还得把后续工作做好首先得把接头盒封装好以防止进水然后要把预留盘好连接头盒一起固定在架设杆上如果从新布放的光缆还得用挂钩把光缆固定在钢线上如果是在施工地段还得在钢线上挂上标识牌以表警示等一切完好后才能离开现场编辑本段管道的恢复在抢修管道地段出现的障碍后抢通完业务后为了安全千万要小心做完恢复工作针对管道我们一样要把接头盒封装好防止进水盘好预留把接头盒一起固定在井里面固定后最值得注意的是要把在我们排查当中所打开的井井盖得全部盖好这是必须注意的问。

光缆通信线路维护管理中存在的问题及解决办法光缆通信线路已经成为企业和机构之间互相沟通的重要工具，但是在长期的使用与维护中，会存在一些问题。

本文将从以下几个方面介绍光缆通信线路维护管理中存在的问题及解决办法。

一、光缆线路损坏问题由于外部因素如施工、天气等，光缆线路经常会出现断裂、挤压、划破等损坏，甚至出现断电、短路等情况，严重影响企业和机构的通信质量。

解决办法：1、合理规划线路，事先了解施工环境，预留足够的安全距离；2、采用高质量耐用的光缆材料；3、定期巡检，及时修复损坏的光缆线路。

二、光缆线路维护不及时一旦发现光缆线路损坏，必须立即对其进行修复。

但是，由于各种原因，如找不到人、没有足够的维修经验，或是管理混乱等，很多单位会拖延维护时间，导致通信质量降低。

1、建立完善的维护体系，制定明确的维修流程和标准；2、提前规划维修预算，有足够的维修备件和维修技术力量；3、注意督促员工严格执行计划，及时完成维护任务。

光缆通信线路也会出现拥堵问题。

特别是在繁忙的城市中，到处都有各种信号传输设备，这些设备会导致光缆传输通道拥堵，影响通信速度和质量。

1、加强监管和管理，严格限制在光缆道路上进行管线维护，保证通信线路安全顺畅；2、建立有效保护体系，增加其他用户的信号传输频段，优化光缆通信线路传输频道，并对其进行频道调整和升级。

由于有些企业和机构的光缆线路连接到Internet，因此任何人都可以通过网络入侵到加密和拦截不良内容。

一旦安全被侵犯，会对企业和机构造成极大的损失。

1、建立安全团队，专门负责线路安全监测和防护；2、对敏感终端进行加密和授权认证；3、对线路进行物理保护，加固巡检。

总之，要想在光缆通信线路维护管理中避免问题，就要有一个完善的维修管理体系、高质量的维修技术、维护人员的专业技能和计划以及经费。

只有这样，才能有效合理的保障光缆线路的顺畅传输和高品质通信。

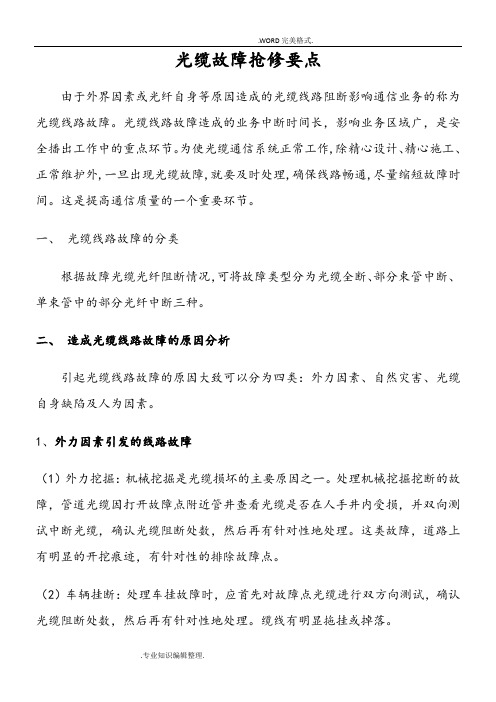

光缆故障抢修要点由于外界因素或光纤自身等原因造成的光缆线路阻断影响通信业务的称为光缆线路故障。

光缆线路故障造成的业务中断时间长，影响业务区域广，是安全播出工作中的重点环节。

为使光缆通信系统正常工作,除精心设计、精心施工、正常维护外,一旦出现光缆故障,就要及时处理,确保线路畅通,尽量缩短故障时间。

这是提高通信质量的一个重要环节。

一、光缆线路故障的分类根据故障光缆光纤阻断情况，可将故障类型分为光缆全断、部分束管中断、单束管中的部分光纤中断三种。

二、造成光缆线路故障的原因分析引起光缆线路故障的原因大致可以分为四类：外力因素、自然灾害、光缆自身缺陷及人为因素。

1、外力因素引发的线路故障（1）外力挖掘：机械挖掘是光缆损坏的主要原因之一。

处理机械挖掘挖断的故障，管道光缆因打开故障点附近管井查看光缆是否在人手井内受损，并双向测试中断光缆，确认光缆阻断处数，然后再有针对性地处理。

这类故障，道路上有明显的开挖痕迹，有针对性的排除故障点。

（2）车辆挂断：处理车挂故障时，应首先对故障点光缆进行双方向测试，确认光缆阻断处数，然后再有针对性地处理。

缆线有明显拖挂或掉落。

（3）枪击：这类故障一般不会使所有光纤中断，而是部分光缆部位或光纤损坏。

但这类故障隐蔽性很强查找起来比较困难，通过故障点的距离进行逐段排除。

2、自然灾害原因造成的线路故障由于火灾、洪水、大风、冰凌、雷电等自然灾害造成光缆故障。

3、光纤自身原因造成的线路故障影响面积较小，根据中断业务端接入点，发生在接头盒位置，能迅速判断出故障点。

（1）自然断纤由于光纤是由玻璃、塑料纤维拉制而成，比较脆弱，随着时间的推移会产生静态疲劳，光纤逐渐老化导致自然断纤。

或者是接头盒进水，导致光纤损耗增大，甚至发生断纤。

（2）环境温度的影响温度过低会导致接头盒内进水结冰，光缆护套纵向收缩，对光纤施加压力产生微弯使衰减增大或光纤中断。

温度过高，又容易使光缆护套及其他保护材料损坏影响光纤特性。

通信光缆障碍的分析查找及处置姚 伟（中国铁路上海局集团有限公司上海通信段，上海 200434）摘要：探讨铁路通信光缆维护过程中发生的常见障碍，针对障碍如何进行分析查找、处置进行探索。

根据光纤纤芯阻断情况，将光缆障碍分为完全阻断障碍、部分阻断障碍和光纤衰耗过大导致的障碍等几种类型，分析造成光缆障碍的原因，包括自然灾害、外力因素、人为因素及光缆自身缺陷等。

针对不同类型的光缆障碍提出相应的处理方法，包括确定故障障碍处置原则、抢通和恢复顺序，以及查找和处理光缆故障（障碍点）等。

强调铁路通信光缆线路的日常维护管理至关重要，以确保铁路通信设备能够安全运行，从而保障铁路运输的安全。

关键词：通信光缆;障碍;分析;处置中图分类号：U285.16 文献标志码：A 文章编号：1673-4440(2023)12-0066-06Analysis, Locating and Disposal of Obstacles ofCommunication Optical CablesYao Wei(Shanghai Communication Depot, China Railway Shanghai Group Co., Ltd., Shanghai 200434, China) Abstract: This paper aims to discuss the common obstacles detected during the maintenance of railway communication optical cables, and explore the methods to analyze and locate and deal with such obstacles. According to the situation of fiber core blocking, the obstacles of optical cables are divided into several types, such as complete blocking, partial blocking, and excessive fiber attenuation.The causes of optical cable obstacles are analyzed, and are divided into natural disasters, external forces, human factors, and cable defects. For different types of optical cable obstacles, corresponding handling methods are proposed, including the principles for dealing with faults and obstacles, the sequences for achieving emergent reconnection and recovery, and the methods for locating and dealing with cable fault points. This paper emphasizes the importance of day-to-day maintenance management of railway communication optical cable lines, to ensure the safe operation of railway communication equipment, so as to guarantee the safety of railway transportation.Keywords: communication optical cable; obstacle; analysis; disposalDOI: 10.3969/j.issn.1673-4440.2023.12.012收稿日期：2023-07-28；修回日期：2023-10-30作者简介：姚伟（1979—），男，工程师，本科，主要研究方向：铁道通信、光纤通信，邮箱：136****************。

电力通信光缆典型故障分析及应对措施电力通信光缆是电力系统中重要的通信设备，经常在恶劣的环境中工作，因此故障可能经常发生。

为了及时解决故障，提高通信的可靠性，需要对光缆的典型故障进行分析，并制定相应的应对措施。

光缆的典型故障包括光缆的断裂、损坏和连接不良等。

其中光缆的断裂是电力通信光缆最常见的故障之一。

光缆的断裂可能由于外力破坏、机械损坏或老化等原因引起。

如果发生光缆的断裂故障，会导致通信信号不能正常传输，从而影响电力系统的通信功能。

针对光缆断裂的故障，应采取以下应对措施：1. 定期检查和维护光缆：定期检查光缆的使用情况，包括外表是否有明显损坏、接头是否连接良好等。

如果发现存在问题，应及时进行维修或更换。

2. 增加保护措施：对于易受外力破坏的光缆段，可以在其周围增加保护措施，如设置防护管、固定桩等，以防止外力对光缆的损坏。

3. 加强培训和管理：加强对工作人员的培训和管理，提高其对光缆使用和维护的意识。

只有操作规范，才能降低发生故障的概率。

除了光缆断裂外，光缆的损坏也是常见的故障之一。

光缆的损坏可能由于不恰当的安装、堆放不当或长时间的使用导致。

光缆的损坏会导致光信号的衰减和变形，进而影响通信质量。

2. 优化安装和使用环境：在安装光缆时，应选择合适的环境，避免光缆受到不必要的压力和外力影响。

在使用过程中，应避免过度弯曲和拉扯，以保护光缆免受损坏。

3. 注意堆放和保护：在光缆的堆放和保护过程中，要注意避免堆放在有尖锐物体的地方，并保证光缆的完整性，避免损坏。

光缆连接不良也是一种常见的故障形式。

光缆连接不良可能导致信号衰减、数据传输不稳定等问题，从而影响通信质量。

1. 严格按照连接规范进行连接：在进行光缆连接时，要严格按照连接规范进行操作，确保连接良好、稳定。

2. 加强连接质量检查：在光缆连接后，应进行连接质量检查，包括检查光缆连接处是否稳固、是否达到规定的连接质量标准等。

如发现连接不良的情况，应及时进行调整和修正。

电力通信光缆典型故障分析及应对措施
电力通信光缆在现代通信领域发挥着至关重要的作用，但在使用过程中，光缆会出现各种故障，影响通信质量和稳定性。

掌握光缆故障的分析和应对措施对于保障通信系统的正常运行至关重要。

下面我们就来分析一些电力通信光缆的典型故障及应对措施。

故障一：光缆断裂
光缆在铺设过程中可能会由于外力压力、挤压或缠绕损坏，导致光缆的断裂。

应对措施：
1. 检查光缆的铺设路径，避免光缆受到外力影响；
2. 对光缆进行定期检查和维护，及时发现并修复断裂部位；
3. 在光缆周围设置保护措施，减少外力影响。

故障二：光缆接头故障
光缆接头处是光缆最薄弱的地方，容易受潮、连接不良、异物侵入等原因导致故障。

应对措施：
1. 检查光缆接头处的密封情况，及时更换损坏的密封件；
2. 保持光缆接头的干燥清洁，避免受潮；
3. 定期清理光缆接头周围的杂物，保持连接良好。

故障三：光缆光纤损坏
光纤作为光缆的核心部件，一旦损坏，会导致通信中断或信号质量下降。

故障四：光缆材料老化
在使用一段时间后，光缆的绝缘材料、外护套等可能会发生老化，导致光缆性能下降。

应对措施：
1. 定期对光缆进行绝缘测试，确保绝缘性能符合要求；
2. 对老化严重的光缆进行更换，以保证通信质量；
3. 选择耐老化材料制作光缆，延长光缆的使用寿命。

除了以上几种典型故障外，电力通信光缆还会受到雷击、振动、高温等外界因素的影响，导致故障发生。

对于这些外界因素，我们需要加强对光缆的防护措施，避免因为外界因素导致光缆故障的发生。

光缆线路的故障分析及障碍处理摘要：随着通讯的崛起和迅速发展，对其提供信号支持的地下光缆故障检修变得尤为重要。

国家电网也起到越来越重要的作用。

一旦通讯线路出现故障，将导致通讯网络中断，给用户带来诸多不便。

为了确保信号的稳定，通讯管理相关部门需要采取了一定的措施，对通讯光缆进行必要的维护能够促进通讯的稳定运行，从而满足客户的需求，促进行业的发展。

关键词：光缆线路；故障；维护1.光缆线路的故障分析1.1故障类型光缆线路在应用过程中，产生过诸多的故障，下面将对其故障进行分类，主要的类型有两种，一种是完全断毁的光缆，对其处理需要考虑故障现状的预留情况，如果故障两侧均有预留，则要将预留进行集中，并通过对预留接头进行加设，从而实现对故障的处理；如果故障周边有足够的预留与接头，则要根据原接头的方式展开处理；如果故障附近无预留、无接头，则要运用续缆的方法进行处理。

另一种是部分断裂或者破损的光缆，其中还分为束管断裂与束管中光纤破损两种情况，对其处理要保证其他光纤的正常使用，进而采取相应的方法进行光纤的修复。

工程管理和光缆故障处理都是为了推动电网工程实施，促进电网的发展。

1.2故障原因光缆线路出现故障的原因主要表现在以下几方面：（1）外界原因，此原因主要分为3类。

第一类是挖断，主要是由于挖掘设备在进行工作时，未能注意到相关的光缆线路，从而造成的线路故障，此时要求工作人员要打开故障点周围的人手井，并对相关的故障进行检查，明确其受损的情况，在进行双向检测后中断光缆；第二类是挂断，主要是由于车辆在行驶过程中未留意到光缆线路，从而造成的故障，此时也需要通过双向测试，对断裂的光缆线路进行检查，并制定相应的方案进而实现有效的处理；第三类是枪击。

这类故障会使部分光缆部位或光纤损坏，处理起来较为困难。

（2）自然原因，光缆线路被动物撕咬或者啄毁等也将出现故障，同时线路受自然灾害，如：洪涝、地震、火灾、雷击或者狂风等也能形成故障。

（3）光纤自身原因，光纤可能存在自然断裂，主要是由光纤的组成成分造成的，其成分主要有玻璃与塑料纤维等，这些材料具有较为脆弱的性能，致使其在使用过程中极易出现静态疲劳，致使光纤在老化后出现断裂，同时如果接头盒出现渗水的情况，也将增加光纤的损耗量，从而极易造成光纤的自然断裂。

第1篇一、报告概述随着通信技术的飞速发展，光缆作为通信传输的主要载体，在各个领域发挥着越来越重要的作用。

然而，在实际运行过程中，光缆故障时有发生，给通信业务带来了极大的影响。

为了提高光缆故障处理效率，降低故障率，本报告对近期光缆故障进行了全面分析，总结故障原因及处理方法，为今后的光缆维护工作提供参考。

一、故障统计1. 故障类型（1）光缆断纤故障（2）接头损耗故障（3）光缆弯曲损伤故障（4）外部环境因素故障2. 故障发生地点（1）通信线路（2）设备机房（3）用户端3. 故障发生时间（1）白天（2）夜间二、故障原因分析1. 光缆断纤故障原因（1）施工不规范：在光缆敷设、布放过程中，未按照规范操作，导致光缆受损。

（2）外力破坏：车辆、施工机械等对光缆的碾压、碰撞等。

（3）自然灾害：地震、洪水、台风等自然灾害导致光缆受损。

2. 接头损耗故障原因（1）接头工艺不规范：接头制作、连接过程中，操作不当导致接头损耗过大。

（2）接头材料质量问题：接头材料不合格，导致接头损耗过大。

（3）接头老化：长时间运行，接头性能下降，导致损耗过大。

3. 光缆弯曲损伤故障原因（1）光缆弯曲半径过小：光缆敷设过程中，弯曲半径小于规定值，导致光缆受损。

（2）光缆敷设不规范：光缆敷设过程中，未按照规范操作，导致光缆受损。

4. 外部环境因素故障原因（1）温度变化：光缆在高温、低温环境下，性能受到影响，导致故障。

（2）湿度变化：光缆在潮湿环境下，性能受到影响，导致故障。

三、故障处理方法1. 光缆断纤故障处理（1）现场检测：使用光时域反射仪（OTDR）检测光缆断纤位置。

（2）断纤修复：采用熔接、连接等手段修复断纤。

（3）故障分析：分析断纤原因，采取预防措施。

2. 接头损耗故障处理（1）现场检测：使用光功率计检测接头损耗。

（2）接头更换：对损耗过大的接头进行更换。

（3）故障分析：分析接头损耗原因，采取预防措施。

3. 光缆弯曲损伤故障处理（1）现场检测：检查光缆弯曲半径，确定损伤位置。
