最新开关电源拓扑结构

开关电源拓扑结构详解主回路——开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开入端和负载端。

开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离式与非隔离式两大类型。

1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

例如buck 拓扑型开关电源就是属于串联式的开关电源。

上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。

其中L是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。

在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。

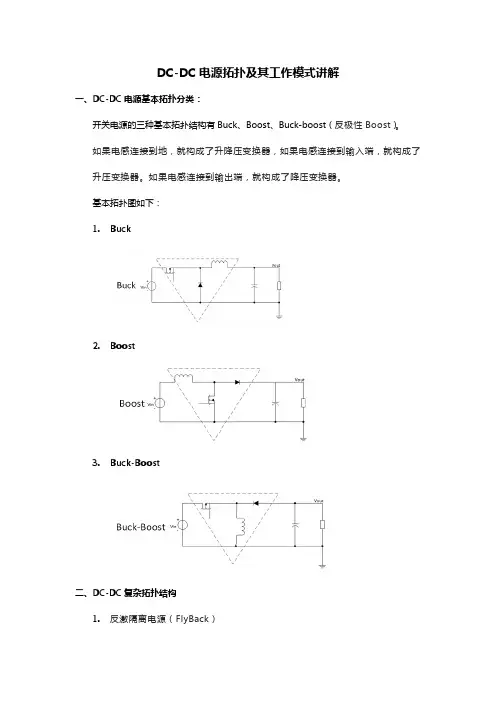

DC-DC电源拓扑及其工作模式讲解一、DC-DC电源基本拓扑分类：开关电源的三种基本拓扑结构有Buck、Boost、Buck-boost（反极性Boost）。

如果电感连接到地，就构成了升降压变换器，如果电感连接到输入端，就构成了升压变换器。

如果电感连接到输出端，就构成了降压变换器。

基本拓扑图如下：1.Buck2.Boost3.Buck-Boost二、DC-DC复杂拓扑结构1.反激隔离电源（FlyBack）另外有些隔离电源拓扑就是通过基本拓扑增加变压器或者变化得到的，例如反激隔离电源（FlyBack）。

2.Buck+Boost拓扑本质是用一个降压“加上”一个升压，来实现升降压。

SEPIC拓扑：集成了Boost和Flyback拓扑结构3.Cuk、Sepic、Zeta拓扑通过基本拓扑直接组合，形成了三个有实用价值的拓扑结构：Cuk、Sepic、Zeta。

Cuk的本质是Boost变换器和Buck变换器串联，Sepic的本质是Boost和Buck-Boost串联，Zeta可以看成Buck和Buck-Boost串联。

但是里面有些细节按照电流的方向在演进的过程中调整了二极管的方向，两极串联拓扑节省了复用的器件。

通过这样串联和演进，产生了新的三个电源拓扑。

同时，如果我们把同步Buck拓扑串联同步Boost可以形成四开关Buck-Boost拓扑。

4.四开关Buck-Boost拓扑同时，如果我们把同步Buck拓扑串联同步Boost可以形成四开关Buck-Boost拓扑5.反激、正激、推挽拓扑的演进利用变压器代替电感，可以把Boost演进为一个新拓扑FlyBack即反激变换器（反激的公式来看又是很像Buck-Boost，这里变压器不同于电感，也有说法会说反激是Buck-Boost变过来的）。

可以把Buck电路的开关通过一个变压器进行能量传递，就形成正激变换器。

将两个正激变换器进行并联，可以形成推挽拓扑。

正激的变压器，是直接输送能量过去，而不是像反激变压器那样传递能量。

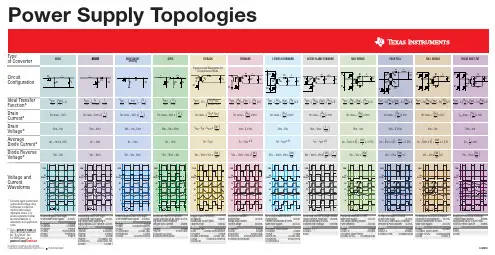

Power Supply Topologiesreliable operation follow recommendations indatasheets and application notes.**Go to: and place literature number in the “Key Word”box.For SEM topics,go to:/seminarsThe Floating bar is a trademark of Texas Instruments.©2008Texas Instruments Incorporated.Printed in the U.S.A.Printed on recycled paper.SLUW001DApplication Notes:**Understanding Buck Power Stages in Switchmode Power Supplies (SLVA057)Controllers/Converters:TPS40020/21TPS40180TPS40007/09TPS40192/3TPS40040/41TPS40200TPS40075TPS5410/20/30/50TPS40077TPS54350/550TPS40140TPS62110Application Notes:**Understanding Boost Power Stages in Switchmode Power Supplies (SLVA061)High Voltage Power Supply Using aHighly Integrated DC/DC Converter (SLVA137)Controllers/Converters:TPS40210/11UCC28070TPS61080UCC28220/21TPS61030UCC38C42TPS61100UCC3800TPS61200UCC38050/51(PFC)UCC28060(PFC)UCC3817A/18A (PFC)UCC28061UCC3809-1Application Notes:**Understanding Buck-Boost Power Stages in Switchmode Power Supplies (SLVA059A)Controllers/Converters:TPS40200UC3572TPS40061UCC3801/01/02/03/04/05TPS40057UCC3807TPS5410/20/30/50UCC3810(Dual)TPS54350/54550UCC3813TPS63700UCC38C40/41/42/43/45Application Notes:**Versatile Low Power SEPIC ConverterAccepts Wide Input Voltage Range (SLUA158)High Power Factor Preregulator Using the SEPIC Converter (SEM900)Controllers/Converters:TPS43000UCC3807TPS61130UCC3810(Dual)UCC38C40/41/42/43/44/45UCC3800/01/02/03/04/05/3813Application Notes:**Design of Flyback Transformers and Inductors (SEM400)Discontinuous Current Flyback Converter Design (SEM300)Controllers:TPS23750/70(PoE)UCC35705/706UC3807UCC3800/01/02/03/04/05/3813UCC28220/21UCC3809UCC28600(Green Mode)UCC3810(Dual)UCC3570UCC38C40/41/42/43/44/45UCC35701/702Application Notes:**25-W Forward Converter Design Review (SLUA276)Multiple Output Forward Converter Design (SEM1200)Controllers:UCC28220/21UCC3807UCC3570UCC3809UCC35701/702UCC3810(Dual)UCC35705/706UCC38C40/41/42/43/44/45UCC3800/01/02/03/04/05/3813Application Notes:**150-W Off-Line Forward Converter Design Review (SEM400)Practical Considerations in Current Mode Power Supplies (SLUA110)Controllers:UCC27200/01(MOSFET Driver)UCC28220/21UCC3807UCC3570UCC3809UCC35701/702UCC3810(Dual)UCC35705/706UCC38C41/44/45UCC3801/04/05/13Application Notes:**Active Clamp and Reset Technique Enhances Forward Converter Performance (SEM1000)Design Considerations for Active Clamp and Reset Technique (SEM1100)Controllers:UCC2891,2,3,4,7UCC3580-1UC3824Application Notes:**Practical Considerations in Current Mode Power Supplies (SLUA110)Zero Voltage Switching Resonant Power Conversion (SLUA159)Controllers:UC28025UCC3806UC3825A,B UCC3808A UCC27200/01(MOSFET Driver)UCC28089(2x 50%)UCC38083/84/85/86\Application Notes:**1.5MHz Current Mode IC Controlled 50-Watt Power Supply (SLUA053)The UC3823A,B and UC3825A,B Enhanced Generation of PWM Controllers (SLUA125)Controllers:UC28025UCC3806UC3825A,B UCC3808A UCC28089(2x 50%)UCC38083/84/85/86Application Notes:**The UC3823A,B and UC3825A,B Enhanced Generation of PWM Controllers (SLUA125)Practical Considerations in Current Mode Power Supplies (SLUA110)Controllers:UC28025UCC3808A UCC27200/01(MOSFET Driver)UCC28089(2x 50%)UCC38083/84/85/86UCC3806UC3825A,BApplication Notes:**Designing a Phase Shifted Zero Voltage Transition Power Converter (SEM900)Design Review:500-W,40-W/in3Phase Shifted ZVT Power Converter (SEM900)Controllers:UC3875UC3879UCC3895IMPORTANT NOTICETexas Instruments Incorporated and its subsidiaries(TI)reserve the right to make corrections,modifications,enhancements,improvements, and other changes to its products and services at any time and to discontinue any product or service without notice.Customers should obtain the latest relevant information before placing orders and should verify that such information is current and complete.All products are sold subject to TI’s terms and conditions of sale supplied at the time of order acknowledgment.TI warrants performance of its hardware products to the specifications applicable at the time of sale in accordance with TI’s standard warranty.Testing and other quality control techniques are used to the extent TI deems necessary to support this warranty.Except where mandated by government requirements,testing of all parameters of each product is not necessarily performed.TI assumes no liability for applications assistance or customer product design.Customers are responsible for their products and applications using TI components.To minimize the risks associated with customer products and applications,customers should provide adequate design and operating safeguards.TI does not warrant or represent that any license,either express or implied,is granted under any TI patent right,copyright,mask work right, or other TI intellectual property right relating to any combination,machine,or process in which TI products or services are rmation published by TI regarding third-party products or services does not constitute a license from TI to use such products or services or a warranty or endorsement e of such information may require a license from a third party under the patents or other intellectual property of the third party,or a license from TI under the patents or other intellectual property of TI.Reproduction of TI information in TI data books or data sheets is permissible only if reproduction is without alteration and is accompanied by all associated warranties,conditions,limitations,and notices.Reproduction of this information with alteration is an unfair and deceptive business practice.TI is not responsible or liable for such altered rmation of third parties may be subject to additional restrictions.Resale of TI products or services with statements different from or beyond the parameters stated by TI for that product or service voids all express and any implied warranties for the associated TI product or service and is an unfair and deceptive business practice.TI is not responsible or liable for any such statements.TI products are not authorized for use in safety-critical applications(such as life support)where a failure of the TI product would reasonably be expected to cause severe personal injury or death,unless officers of the parties have executed an agreement specifically governing such use.Buyers represent that they have all necessary expertise in the safety and regulatory ramifications of their applications,and acknowledge and agree that they are solely responsible for all legal,regulatory and safety-related requirements concerning their products and any use of TI products in such safety-critical applications,notwithstanding any applications-related information or support that may be provided by TI.Further,Buyers must fully indemnify TI and its representatives against any damages arising out of the use of TI products in such safety-critical applications.TI products are neither designed nor intended for use in military/aerospace applications or environments unless the TI products are specifically designated by TI as military-grade or"enhanced plastic."Only products designated by TI as military-grade meet military specifications.Buyers acknowledge and agree that any such use of TI products which TI has not designated as military-grade is solely at the Buyer's risk,and that they are solely responsible for compliance with all legal and regulatory requirements in connection with such use. TI products are neither designed nor intended for use in automotive applications or environments unless the specific TI products are designated by TI as compliant with ISO/TS16949requirements.Buyers acknowledge and agree that,if they use any non-designated products in automotive applications,TI will not be responsible for any failure to meet such requirements.Following are URLs where you can obtain information on other Texas Instruments products and application solutions:Products ApplicationsAmplifiers AudioData Converters AutomotiveDSP BroadbandClocks and Timers Digital ControlInterface MedicalLogic MilitaryPower Mgmt Optical NetworkingMicrocontrollers SecurityRFID TelephonyRF/IF and ZigBee®Solutions Video&ImagingWirelessMailing Address:Texas Instruments,Post Office Box655303,Dallas,Texas75265Copyright©2008,Texas Instruments Incorporated。
