FDDLTE无线网优参数详解FDD LTE(Frequency Division Duplex Long Term Evolution)是一种无线通信技术,被广泛应用于4G移动通信网络中。
为了能够实现高速、稳定的无线网络连接,需要调整和优化一些参数设置。
下面将详细解释FDD LTE无线网优参数的含义和作用。
1. PCI(Physical Cell Identity):物理小区标识PCI是无线网络中唯一标识一个小区的参数,范围为0-503、不同小区的PCI应设置为不同的值,以避免干扰和重叠。
PCI的选择需要遵循一定的规则,如最小化相邻小区的PCI冲突,同时尽量减少距离相近小区的PCI相似度,以提高小区间的区分度。
2. PSS(Primary Synchronization Signal)与 SSS(Secondary Synchronization Signal):主/次同步信号PSS和SSS用于小区和同步,通过特定的时间和频率资源进行传输。
PSS和SSS的资源配置应根据具体网络规划来确定,以实现最佳的同步效果和小区辨识度。
3. 定位区(TA):Tracking AreaTA是指与小区的位置相关联的区域,用于管理UE(User Equipment)在网络中的移动性。
TA的大小应根据小区的覆盖范围和用户流动性来确定,过大会造成无效的信令交换,过小则可能导致信令冲突和漏信问题。
4. TAC(Tracking Area Code):跟踪区域编码5. RACH(Random Access Channel):随机接入信道RACH用于UE发起随机接入过程,完成小区入网和信令连接的建立。
RACH相关参数包括功率控制、传输速率和接入等待时长等,需要根据网络容量、覆盖范围和用户密度等因素进行调整,以保证接入成功率和系统容量的平衡。
6. PUCCH(Physical Uplink Control Channel)和PUSCH (Physical Uplink Shared Channel):物理上行控制信道和物理上行共享信道PUCCH和PUSCH用于UE和基站之间的上行数据传输。

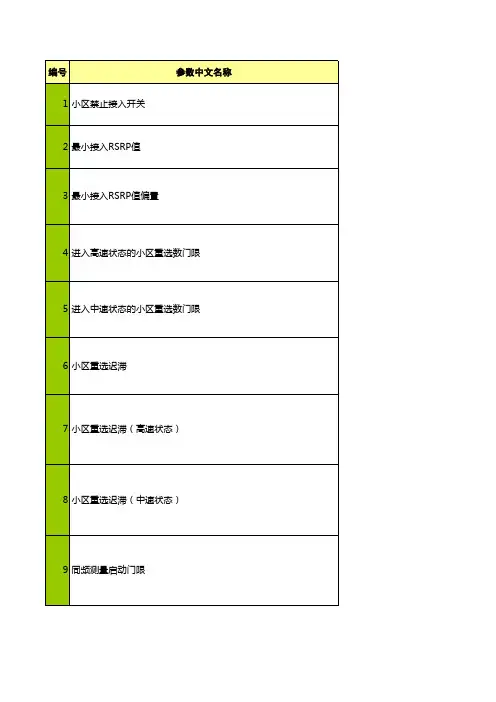

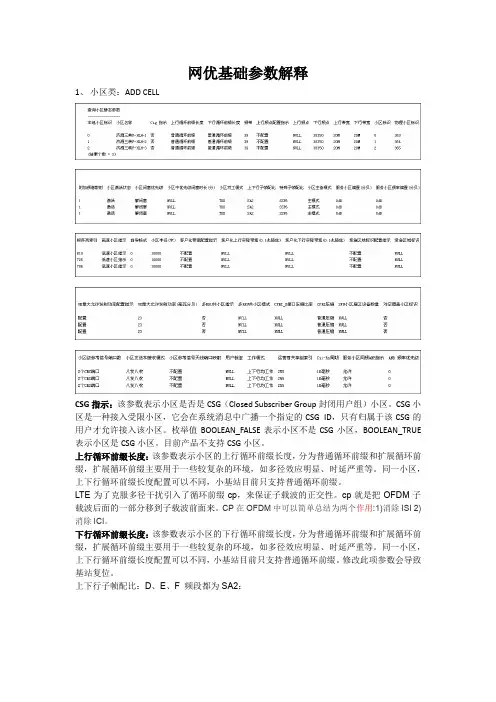

网优基础参数解释1、小区类:ADD CELLCSG指示:该参数表示小区是否是CSG(Closed Subscriber Group封闭用户组)小区。
CSG小区是一种接入受限小区,它会在系统消息中广播一个指定的CSG ID,只有归属于该CSG的用户才允许接入该小区。
枚举值BOOLEAN_FALSE表示小区不是CSG小区,BOOLEAN_TRUE 表示小区是CSG小区。
目前产品不支持CSG小区。
上行循环前缀长度:该参数表示小区的上行循环前缀长度,分为普通循环前缀和扩展循环前缀,扩展循环前缀主要用于一些较复杂的环境,如多径效应明显、时延严重等。
同一小区,上下行循环前缀长度配置可以不同,小基站目前只支持普通循环前缀。
LTE为了克服多径干扰引入了循环前缀cp,来保证子载波的正交性。
cp就是把OFDM子载波后面的一部分移到子载波前面来。
CP在OFDM中可以简单总结为两个作用:1)消除ISI 2)消除ICI。
下行循环前缀长度:该参数表示小区的下行循环前缀长度,分为普通循环前缀和扩展循环前缀,扩展循环前缀主要用于一些较复杂的环境,如多径效应明显、时延严重等。
同一小区,上下行循环前缀长度配置可以不同,小基站目前只支持普通循环前缀。
修改此项参数会导致基站复位。
上下行子帧配比:D、E、F 频段都为SA2:特殊子帧配比:D、E频段都为SSP7、F频段为SSP5:服务小区偏置:该参数表示服务小区的小区偏移量。
用于控制服务小区与邻区触发切换的难易程度,该值越小越容易触发测量报告上报。
取值范围:-24---24dB,一次调整2dB服务小区频率偏置:该参数表示服务小区频点的特定频率偏置。
在测量控制中下发,用于控制服务小区与邻区触发切换的难易程度。
前导格式:该参数表示小区所使用的前导格式。
随机接入信号是由CP(长度为T CP)、前导序列(长度为T SEQ)和GT (长度为 )三个部分组成,前导序列与PRACH时隙长度的差为GT,用于对抗多径干扰的保护,以抵消传播时延。

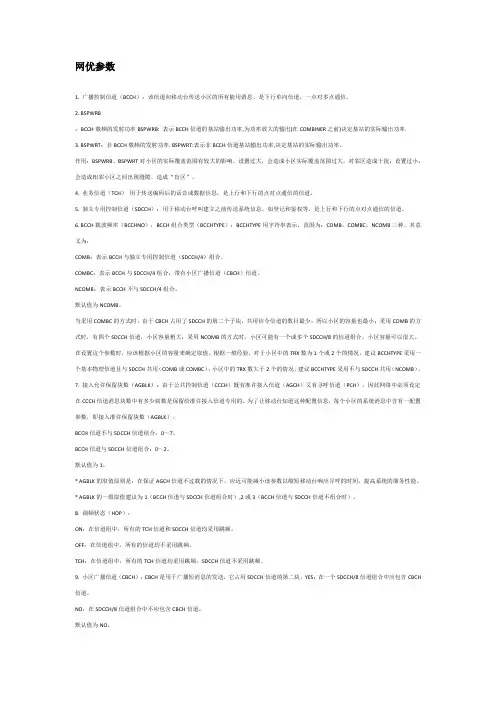

网优参数1. 广播控制信道(BCCH):该信道向移动台传送小区的所有能用消息,是下行单向信道,一点对多点通信。
2. BSPWRB:BCCH载频的发射功率BSPWRB: 表示BCCH信道的基站输出功率,为功率放大的输出(在COMBINER之前)决定基站的实际输出功率.3. BSPWRT:非BCCH载频的发射功率. BSPWRT:表示非BCCH信道基站输出功率,决定基站的实际输出功率。
作用:BSPWRB、BSPWRT对小区的实际覆盖范围有较大的影响。
设置过大,会造成小区实际覆盖范围过大,对邻区造成干扰;设置过小,会造成相邻小区之间出现缝隙,造成“盲区”。
4. 业务信道(TCH)用于传送编码后的话音或数据信息,是上行和下行的点对点通信的信道。
5. 独立专用控制信道(SDCCH):用于移动台呼叫建立之前传送系统信息。
如登记和鉴权等,是上行和下行的点对点通信的信道。
6. BCCH载波频率(BCCHNO),BCCH组合类型(BCCHTYPE):BCCHTYPE用字符串表示,范围为:COMB,COMBC,NCOMB三种。
其意义为:COMB:表示BCCH与独立专用控制信道(SDCCH/4)组合。
COMBC:表示BCCH与SDCCH/4组合,带有小区广播信道(CBCH)信道。
NCOMB:表示BCCH不与SDCCH/4组合。
默认值为NCOMB。
当采用COMBC的方式时,由于CBCH占用了SDCCH的第二个子块,共用信令信道的数目最少,所以小区的容量也最小;采用COMB的方式时,有四个SDCCH信道,小区容量稍大;采用NCOMB的方式时,小区可能有一个或多个SDCCH/8的信道组合,小区容量可以很大。
在设置这个参数时,应该根据小区的容量来确定取值。
根据一般经验,对于小区中的TRX数为1个或2个的情况,建议BCCHTYPE采用一个基本物理信道且与SDCCH共用(COMB或COMBC);小区中的TRX数大于2个的情况,建议BCCHTYPE采用不与SDCCH共用(NCOMB)。

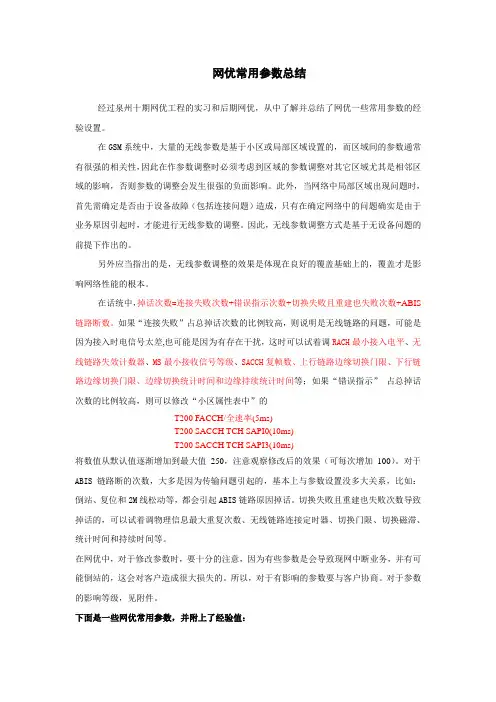

网优常用参数总结经过泉州十期网优工程的实习和后期网优,从中了解并总结了网优一些常用参数的经验设置。
在GSM系统中,大量的无线参数是基于小区或局部区域设置的,而区域间的参数通常有很强的相关性,因此在作参数调整时必须考虑到区域的参数调整对其它区域尤其是相邻区域的影响,否则参数的调整会发生很强的负面影响。
此外,当网络中局部区域出现问题时,首先需确定是否由于设备故障(包括连接问题)造成,只有在确定网络中的问题确实是由于业务原因引起时,才能进行无线参数的调整。
因此,无线参数调整方式是基于无设备问题的前提下作出的。
另外应当指出的是,无线参数调整的效果是体现在良好的覆盖基础上的,覆盖才是影响网络性能的根本。
在话统中,掉话次数=连接失败次数+错误指示次数+切换失败且重建也失败次数+ABIS 链路断数。
如果“连接失败”占总掉话次数的比例较高,则说明是无线链路的问题,可能是因为接入时电信号太差,也可能是因为有存在干扰,这时可以试着调RACH最小接入电平、无线链路失效计数器、MS最小接收信号等级、SACCH复帧数、上行链路边缘切换门限、下行链路边缘切换门限、边缘切换统计时间和边缘持续统计时间等;如果“错误指示”占总掉话次数的比例较高,则可以修改“小区属性表中”的T200 FACCH/全速率(5ms)T200 SACCH TCH SAPI0(10ms)T200 SACCH TCH SAPI3(10ms)将数值从默认值逐渐增加到最大值250,注意观察修改后的效果(可每次增加100)。
对于ABIS链路断的次数,大多是因为传输问题引起的,基本上与参数设置没多大关系,比如:倒站、复位和2M线松动等,都会引起ABIS链路原因掉话。
切换失败且重建也失败次数导致掉话的,可以试着调物理信息最大重复次数、无线链路连接定时器、切换门限、切换磁滞、统计时间和持续时间等。
在网优中,对于修改参数时,要十分的注意,因为有些参数是会导致现网中断业务,并有可能倒站的,这会对客户造成很大损失的。
LTE网络优化相关参数LTE(Long-Term Evolution)是一种高速无线通信技术,是4G通信标准的一种。
为了让LTE网络能够实现更高的速率和更好的覆盖范围,网络优化是非常重要的。
网络优化包括参数优化、邻区优化和干扰优化等。
参数优化是LTE网络优化的基础,通过对各种参数的调整,可以提高网络的性能并减少干扰。
下面将介绍一些与LTE网络优化相关的参数:1. RSRP(Reference Signal Received Power):RSRP用于表示UE (User Equipment)接收到的参考信号的功率水平,是衡量网络覆盖范围的重要参数。
通过调整天线方向和天线高度,可以优化RSRP值。
2. RSRQ(Reference Signal Received Quality):RSRQ用于表示参考信号接收质量,是衡量网络质量的参数。
通过调整天线方向和天线高度,可以优化RSRQ值。
3. SINR(Signal-to-Interference-plus-Noise Ratio):SINR用于表示信号与干扰加噪声之比,是衡量网络质量的重要参数。
通过减小干扰源或增加信号源功率,可以提高SINR值。
4. PCI(Physical Cell Identifier):PCI用于表示LTE小区的唯一标识符,是用来进行小区切换和干扰管理的重要参数。
通过调整PCI,可以减小小区间的干扰,提高网络性能。
5. TAC(Tracking Area Code):TAC用于表示一个跟踪区域,是UE 在移动过程中的定位信息。
通过合理划分和优化TAC,可以减小信令开销和干扰。
6. RACH(Random Access Channel)参数:RACH参数用于表示随机接入信道的设置,包括前导码配置和接入响应窗口等。
通过调整RACH参数,可以减少接入时延和冲突,提高网络接入效率。
7. QCI(QoS Class Identifier):QCI用于表示业务质量等级,是衡量网络性能的重要指标。
网优常用参数!LAYER :小区分层,微蜂窝为1,普通小区为2!LAYERTHR :小区层次的信号强度门限值!LAYERHYST :小区层次的信号强度滞后值!PSSTEMP :从高层次小区向低层次小区切换时的信号强度惩罚值!PTIMTEMP:从高层次小区向低层次小区切换时的时间惩罚值!ACCMIN :手机允许接入系统的最低信号电平!CCHPWR :手机接入控制信道的最大收发功率!CRH :小区重选滞后值,用于LA改变时,防止因频繁LOCATION UPDATING,而增加SDCCH负荷。
!DTXU :表示上行是否启用不连续发射,DTXU=1,启用,DTXU=2不启用。
!NCCPERM:允许MS对另一网络的信号进行测量。
!RLINKT :下行链路中断计数器,当手机分配到一个SDCCH后,计数器值为RLINKT,手机成功接收SACCH信号后,此计数器减1,不成功接收SACCH信号后,此计数器加2,计数器为0后,手机拆线。
!CB :表示小区是否被禁止接入,不影响切换。
!ACC :表示被禁止接入此小区的MS级别,CLEAR表示所有手机都允许接入。
!MAXRET:表示手机上重复接入系统的最大次数。
!TX :表示MS进入RACH的间隔。
!ATT :表示是否允许手机将开机或关机信息通知系统。
!T3212 :表示手机周期登记时间,时间单位为0.1小时。
!CBQ :小区禁止资格,与CB配合,定义小区选择或小区重选时的优先级。
!PMARG : 功率附加值!SDCCHREG:表示SDCCH功率是否允许动态控制。
!SSDESDL :理想的下行信号强度,单位:dBm,取负值。
!SSLENDL :下行信号强度滤波器长度,单位:SACCH周期(480ms)。
!QLENDL :下行质量滤波器长度,单位:SACCH周期(480ms)。
!REGINTDL:下行动态功率控制的时间间隔,单位:SACCH周期(480ms)。
!BSPWRMIN:表示非BCCH频率的最小的BTS发射功率。
!LCOMPDL:下行路径损耗补偿因子!QCOMPDL:下行质量补偿因子!动态功率控制表达式:!PU=(1-a)BTSTXPWR+a(SSDESDL+L)-b(Q_AVE_dB-QDESDL_dB)!PU为动态功率!a=LCOMPDL/100!b=QCOMPDL/100!Q_AVE_dB=32-10*Q_AVE/25!Q_DESDL_dB=32-10*QDESDL/25!逻辑信道监视!RLSLC:CELL=dgCBCE1, LVA=29, ACL=A1, CHTYPE=TCH, CHRATE=FR;!LVA为告警门限值:当实际TCH数目小于LVA时,则告警产生。
LVA取值为定义的TCH数目减6,由于载波为5个,所以LVA为29(35个TCH再减去6个TCH算出门限值)!RLSLC:CELL=dgCBCE1, LVA=15, ACL=A2, CHTYPE=SDCCH;!LVA为告警门限值:当实际SDCCH数目小于LVA时,则告警产生。
LVA取值为定义的SDCCH数目减6,由于SDCCH为24个,所以LVA为18(24个SDCCH,再减去6个SDCCH算出门限值)!RLSLC:CELL=dgCBCE1, LVA=1, ACL=A1, CHTYPE=BCCH;RLSLC:CELL=dgCBCE1, LVA=0, ACL=A2, CHTYPE=CBCH;!若CBCH=YES,则LVA=1!RLSLC:CELL=dgCBCE2, LVA=38, ACL=A1, CHTYPE=TCH, CHRATE=FR;RLSLC:CELL=dgCBCE2, LVA=15, ACL=A2, CHTYPE=SDCCH;RLSLC:CELL=dgCBCE2, LVA=1, ACL=A1, CHTYPE=BCCH;RLSLC:CELL=dgCBCE2, LVA=0, ACL=A2, CHTYPE=CBCH;RLSLC:CELL=dgCBCE3, LVA=38, ACL=A1, CHTYPE=TCH, CHRATE=FR;RLSLC:CELL=dgCBCE3, LVA=15, ACL=A2, CHTYPE=SDCCH;RLSLC:CELL=dgCBCE3, LVA=1, ACL=A1, CHTYPE=BCCH;RLSLC:CELL=dgCBCE3, LVA=0, ACL=A2, CHTYPE=CBCH;!LVA表示定义出告警的门限值。
!ACL表示告警的级别。
!CHTYPE信道类型。
!CHRATE信道的速度。
区内部切换参数!RLIHC:CELL=dgCBCE1, IH !小O=OFF, MAXIHO=3, TMAXIHO=6, TIHO=10,SSOFFSETULP=0,SSOFFSETDLP=0, QOFFSETULP=0, QOFFSETDLP=0;RLIHC:CELL=dgCBCE2, IHO=OFF, MAXIHO=3, TMAXIHO=6, TIHO=10,SSOFFSETULP=0,SSOFFSETDLP=0, QOFFSETULP=0, QOFFSETDLP=0;RLIHC:CELL=dgCBCE3, IHO=OFF, MAXIHO=3, TMAXIHO=6, TIHO=10,SSOFFSETULP=0,SSOFFSETDLP=0, QOFFSETULP=0, QOFFSETDLP=0;!IHO :表示小区内部小区是否允许切换。
当不跳频时取ON。
!MAXIHO :表示在TMAXIHO时间内,允许小区内部切换的最大次数。
!TMAXIHO :定时器。
!TIHO :小区内部切换达到最大次数MAXIHO后,小区内部切换禁止时间(TIHO+TINIT)。
!QOFFSETULN :上行质量偏移值(正值)。
!QOFFSETULP :上行质量偏移值(负值)。
!QOFFSETDLN :下行质量偏移值(正值)。
!QOFFSETDLP :下行质量偏移值(负值)。
!SSOFFSETULN:上行信令强度偏移值(负值)。
!SSOFFSETULP:上行信令强度偏移值(正值)。
!SSOFFSETDLN:下行信令强度偏移值(负值)。
!SSOFFSETDLP:下行信令强度偏移值(正值)。
!SDCCH 和 BCCH系统信息!RLSSC:CELL=dgCBCE1, ACCMIN=104, CCHPWR=33, CRH=4, DTXU=1, NCCPERM=6,RLINKT=16, MBCR=0;RLSSC:CELL=dgCBCE2, ACCMIN=104, CCHPWR=33, CRH=4, DTXU=1, NCCPERM=6,RLINKT=16, MBCR=0;RLSSC:CELL=dgCBCE3, ACCMIN=104, CCHPWR=33, CRH=4, DTXU=1, NCCPERM=6,RLINKT=16, MBCR=0;!ACCMIN :手机允许接入系统的最低信号电平!CCHPWR :手机接入控制信道的最大收发功率!CRH :小区重选滞后值,用于LA改变时,防止因频繁LOCATION UPDATING,而增加SDCCH负荷。
!DTXU :表示上行是否启用不连续发射,DTXU=1,启用,DTXU=2不启用。
!NCCPERM:允许MS对另一网络的信号进行测量。
!RLINKT :下行链路中断计数器,当手机分配到一个SDCCH后,计数器值为RLINKT,手机成功接收SACCH信号后,此计数器减1,不成功接收SACCH信号后,此计数器加2,计数器为0后,手机拆线。
!BCCH系统信息!RLSBC:CELL=dgCBCE1, CB=NO, ACC=CLEAR, MAXRET=4, TX=12, ATT=yes,T3212=10,CBQ=high, CRO=0, TO=0, PT=0;RLSBC:CELL=dgCBCE2, CB=NO, ACC=CLEAR, MAXRET=4, TX=12, ATT=yes,T3212=10,CBQ=high, CRO=0, TO=0, PT=0;RLSBC:CELL=dgCBCE3, CB=NO, ACC=CLEAR, MAXRET=4, TX=12, ATT=yes,T3212=10,CBQ=high, CRO=0, TO=0, PT=0;!CB :表示小区是否被禁止接入,不影响切换。
!ACC :表示被禁止接入此小区的MS级别,CLEAR表示所有手机都允许接入。
!MAXRET:表示手机上重复接入系统的最大次数。
!TX :表示MS进入RACH的间隔。
!ATT :表示是否允许手机将开机或关机信息通知系统。
!T3212 :表示手机周期登记时间,时间单位为0.1小时。
!CBQ :小区禁止资格,与CB配合,定义小区选择或小区重选时的优先级。
!SDCCHREG:表示SDCCH功率是否允许动态控制。
!SSDESDL :理想的下行信号强度,单位:dBm,取负值。
!SSLENDL :下行信号强度滤波器长度,单位:SACCH周期(480ms)。
!QLENDL :下行质量滤波器长度,单位:SACCH周期(480ms)。
!REGINTDL:下行动态功率控制的时间间隔,单位:SACCH周期(480ms)。
!BSPWRMIN:表示非BCCH频率的最小的BTS发射功率。
!LCOMPDL:下行路径损耗补偿因子!QCOMPDL:下行质量补偿因子!动态功率控制表达式:!PU=(1-a)BTSTXPWR+a(SSDESDL+L)-b(Q_AVE_dB-QDESDL_dB)!PU为动态功率!a=LCOMPDL/100!b=QCOMPDL/100!Q_AVE_dB=32-10*Q_AVE/25!Q_DESDL_dB=32-10*QDESDL/25!逻辑信道监视!RLSLC:CELL=dgCBCE1, LVA=29, ACL=A1, CHTYPE=TCH, CHRATE=FR;!LVA为告警门限值:当实际TCH数目小于LVA时,则告警产生。
LVA取值为定义的TCH数目减6,由于载波为5个,所以LVA为29(35个TCH再减去6个TCH算出门限值)!RLSLC:CELL=dgCBCE1, LVA=15, ACL=A2, CHTYPE=SDCCH;!LVA为告警门限值:当实际SDCCH数目小于LVA时,则告警产生。
LVA取值为定义的SDCCH数目减6,由于SDCCH为24个,所以LVA为18(24个SDCCH,再减去6个SDCCH算出门限值)!RLSLC:CELL=dgCBCE1, LVA=1, ACL=A1, CHTYPE=BCCH;RLSLC:CELL=dgCBCE1, LVA=0, ACL=A2, CHTYPE=CBCH;!若CBCH=YES,则LVA=1!RLSLC:CELL=dgCBCE2, LVA=38, ACL=A1, CHTYPE=TCH, CHRATE=FR;RLSLC:CELL=dgCBCE2, LVA=15, ACL=A2, CHTYPE=SDCCH;RLSLC:CELL=dgCBCE2, LVA=1, ACL=A1, CHTYPE=BCCH;RLSLC:CELL=dgCBCE2, LVA=0, ACL=A2, CHTYPE=CBCH;RLSLC:CELL=dgCBCE3, LVA=38, ACL=A1, CHTYPE=TCH, CHRATE=FR;RLSLC:CELL=dgCBCE3, LVA=15, ACL=A2, CHTYPE=SDCCH;RLSLC:CELL=dgCBCE3, LVA=1, ACL=A1, CHTYPE=BCCH;RLSLC:CELL=dgCBCE3, LVA=0, ACL=A2, CHTYPE=CBCH;!LVA表示定义出告警的门限值。
