TD-LTE无线网优参数

中国移动TD-LTE无线参数设置指导优化手册-中兴分册(征求意见稿)目录1前言本手册是基于TD-LTE产品的参数介绍，介绍了无线网优参数涉及的主要功能，并给出使用方法和建议。

2缩略语下列缩略语适用于本建议书。

3主要功能主要功能分为无线基本功能及增强功能，其中增强功能根据应用效果的不同，又将增强功能分为面向不同建设需求、覆盖增强、降低系统内干扰、基于多天线技术的吞吐量提升四大类。

下一章将对各类功能逐一介绍。

4 无线基本功能无线基本功能主要是保障系统的移动性管理、QoS 管理、安全功能等正常应用，且为了保证在资源有限的情况下，对不同业务进行区分保障，充分利用无线资源，可开启状态转移、接纳控制等相关无线资源管理功能。

4.1 移动性管理 4.1.1 原理概述移动性管理是TD-LTE 系统的必备机制，能够辅助TD-LTE 系统实现负载均衡、提供更好的用户体验以及提高系统的整体性能。

该功能主要分为两大类：空闲状态的移动性管理和连接状态的移动性管理。

在TD-LTE 系统内，空闲状态的移动性管理主要通过UE 的小区选择/重选过程来实现；连接状态的移动性管理主要通过切换过程来实现。

小区选择：小区选择一般发生在PLMN 选择之后，其目的是使UE 在开机后尽快选择一个信道质量满足条件的小区进行驻留；小区重选：当UE 处于空闲状态，在小区选择之后需要持续地进行小区重选，以便驻留在优先级更高或者信道质量更好的小区。

小区重选可以分为同频小区重选和异频小区重选。

切换：当UE 处于连接状态，网络通过切换过程实现对UE 的移动性管理。

按照同异频划分，切换可以分为同频切换与异频切换；按照基站间网络架构的逻辑接口划分，切换可以分为S1切换与X2切换。

●●●●●移动性管理●QoS 管理●安全功能●随机接入控制●接纳控制●主动迁移用户到空闲态●RRC 信令过程的定时器RRU 级联●小区合并●小区分裂CRS 功率抬升●PDCCH 自适应调整下行频率选择性调度●下行ICIC ●上行功控●上行IRC 接收上行多用户MIMO●下行TM3/双流波束赋形（TM8）自适应●下行多用户波束赋形4.1.2使用建议及配置说明移动性管理是移动通信的基本机制，因此要求全网开启移动性管理功能，包括小区重选（含同异频）、切换（同异频切换及S1/X2切换）。

N311 设置的越小，越增加判断RL 下行恢复可用的风险，造成本来没有正确恢复下行同步的RL 被认为成功恢复的误判可能性就越大，但由此导致的T310
转换周期为5ms 表示每5ms 有一个特殊时隙。

这类配置因为10ms 有两个上下行转换点，所以HARQ 的反馈较为及时。

适用于对时延要求较高的场景
转换周期为10ms 表示每10ms 有一个特殊时隙。

这种配置对时延的保证略差一些，但是好处是10ms 只有一个特殊时隙，所以系统损失的容量相对较小
当pMax 设置为47.8 dBm, dlCellPwrRed 最大值为9.5 dB
当pMax 设置为46.0 dBm, dlCellPwrRed 最大值为7.7 dB。

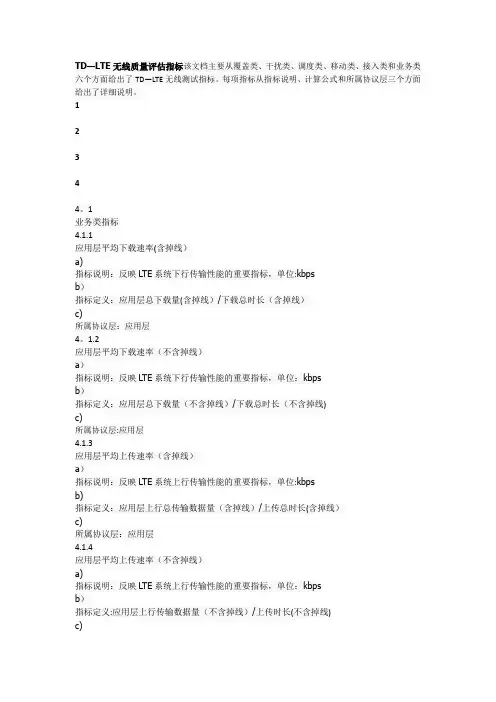

TD—LTE无线质量评估指标该文档主要从覆盖类、干扰类、调度类、移动类、接入类和业务类六个方面给出了TD—LTE无线测试指标。

每项指标从指标说明、计算公式和所属协议层三个方面给出了详细说明。

12344。

1业务类指标4.1.1应用层平均下载速率(含掉线）a)指标说明：反映LTE系统下行传输性能的重要指标，单位:kbpsb）指标定义：应用层总下载量(含掉线）/下载总时长（含掉线）c)所属协议层：应用层4。

1.2应用层平均下载速率（不含掉线）a）指标说明：反映LTE系统下行传输性能的重要指标，单位：kbpsb）指标定义：应用层总下载量（不含掉线）/下载总时长（不含掉线)c)所属协议层:应用层4.1.3应用层平均上传速率（含掉线）a）指标说明：反映LTE系统上行传输性能的重要指标，单位:kbpsb)指标定义：应用层上行总传输数据量（含掉线）/上传总时长(含掉线）c)所属协议层：应用层4.1.4应用层平均上传速率（不含掉线）a)指标说明：反映LTE系统上行传输性能的重要指标，单位：kbpsb）指标定义:应用层上行传输数据量（不含掉线）/上传时长(不含掉线)c)所属协议层：应用层4.1.5每RB平均下载量（含掉线）a)指标说明：反映LTE系统下行传输性能指标，单位:bit/RBb）指标定义:应用层数据下载量(含掉线)/下载时间内调度RB数总数（含掉线)c)所属协议层: 应用层4。

1.6每RB平均下载量（不含掉线)a)指标说明：反映LTE系统下行传输性能指标，单位:bit/RBb）指标定义：应用层数据下载量（不含掉线）/下载时间内调度RB数总数(不含掉线)c)所属协议层:应用层4。

1。

7掉线率a）指标说明:反映LTE系统业务指标，单位：％b）指标定义:各制式掉线次数总和/(成功次数+各制式掉线次数总和)其中：掉线的定义为测试过程中已经接收到了一定数据的情况下，超过3分钟没有任何数据传输。

c）所属协议层:应用层4.1.8数据掉线比a）指标说明：反映LTE系统业务指标,单位：KB/次b)指标定义：应用层数据下载量(含掉线)/各制式掉线次数总和c）所属协议层：应用层4.1。

TD-LTE无线优化参数说明文档场景无线参数目录1前言 (4)2小区选择与重选相关参数 (4)2.1 场景描述 (4)2.2 参数分析 (4)2.2.1................................. 小区选择参数表42.2.2................................. 小区重选参数表53切换相关参数 (6)3.1 测量相关参数分析 (7)3.1.1....................... U E测量配置基本信道参数表73.1.2.............................. A3事件上报参数表73.1.3................................. 切换算法参数表93.1.4............................ UE定时器及常量分析103.1.5............................. ENB协议定时器分析133.1.6............................. ENB实现定时器分析164覆盖相关参数 (16)4.1 参数分析 (17)4.1.1................................. 小区配置参数表174.1.2................................. 信道过程参数表211前言本文档对TD-LTE无线组网中常用的一些参数进行汇总，并对各参数的含义和取值作分析，为LTE实际组网提供指导和参考作用。

本文档个各参数的取值只作为参考，由于实际组网时场景和应用不同，参数实际取值也会做相应调整。

2小区选择与重选相关参数2.1场景描述小区选择一般发生在PLMN选择之后，目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留；当UE选择小区驻留以后，会继续进行小区重选，以便驻留在信道条件更好的小区。

网络通过设置不同频点的优先级，可以带到控制UE驻留的目的。

中国移动TD-LTE无线参数设置指导优化手册-普天分册(征求意见稿)1 前言本文主要介绍和分析了普天TD-LTE 系统R3.2版本的部分网优私有参数，旨在帮助读者理解和使用系统中的参数，提高系统性能。

2 下行功率分配下行业务信道的功率是由基站统一管理的。

基站服务UE 的下行功率大小是由参数P A 、P B 和下行参考信号功率共同决定的。

其中，P B 和下行参考信号功率是小区级参数，在小区中进行广播。

P A 值为UE 特定参数，反映了分配给UE 的type A OFDM 符号上 PDSCH （下行共享信道）的EPRE （Energy Per RE ，每RE 能量）与小区参考信号的EPRE 的的比值，并通过层3信令通知给UE ，因此在一定的小区配置下，确定了P A 值就可以确定UE 的下行发射功率。

协议中规定了P A 的取值范围是{-6, -4.77, -3, -1.77, 0, 1, 2, 3}。

PDSCH 下行功率分配的基本原理是：根据A5测量或A2测量，判断终端属于中心用户还是边缘用户，为中心用户配置较低的P A 值，边缘用户配置较高的P A 值。

对每个UE ，不包含RS 的OFDM 符号中的PDSCH 的EPRE 与RS 的EPRE 之比为A ρ；包含RS 的OFDM 符号中的PDSCH 的EPRE 与RS 的EPRE 之比为B ρ。

对于16QAM ，64QAM ，TRI>1的空间复用，当基站侧采用4天线的发送分集方式时，A ρ等于 )2(log 1010+A P ，其他情况下A ρ等于P A 。

基站通过高层信令将两个参数P A 和P B 告诉用户，使用户获得A ρ和B ρ，用于精确地解调数据。

如上所述，P A 是用户级参数，而P B 是小区级参数，由系统消息广播。

对于1天线端口和2/4天线端口分别有四种取值，取值的大小体现了小区RS 的“power boosting ”程度，具体取值如下表。

N311 设置的越小，越增加判断RL 下行恢复可用的风险，造成本来没有正确恢复下行同步的RL 被认为成功恢复的误判可能性就越大，但由此导致的T310
转换周期为5ms 表示每5ms 有一个特殊时隙。

这类配置因为10ms 有两个上下行转换点，所以HARQ 的反馈较为及时。

适用于对时延要求较高的场景
转换周期为10ms 表示每10ms 有一个特殊时隙。

这种配置对时延的保证略差一些，但是好处是10ms 只有一个特殊时隙，所以系统损失的容量相对较小
当pMax 设置为47.8 dBm, dlCellPwrRed 最大值为9.5 dB
当pMax 设置为46.0 dBm, dlCellPwrRed 最大值为7.7 dB
如果 riPerm 设置为 ‘1’而且 riEnable 设置为‘true’, cqiPerNp 不能设置
为5ms。

如果dlMimoMode 设置为。

TD-LTE无线优化参数说明文档场景无线参数TD-LTE 应用场景无线参数配置手册目录1前言 (3)2小区选择与重选相关参数 (3)2.1 场景描述 (3)2.2 参数分析 (3)2.2.1小区选择参数表 (3)2.2.2小区重选参数表 (5)3切换相关参数 (6)3.1 测量相关参数分析 (6)3.1.1UE测量配置基本信道参数表 (6)3.1.2A3事件上报参数表 (7)3.1.3切换算法参数表 (9)3.1.4UE定时器及常量分析 (11)3.1.5ENB协议定时器分析 (13)3.1.6ENB实现定时器分析 (15)4覆盖相关参数 (15)4.1 参数分析 (15)4.1.1小区配置参数表 (15)4.1.2信道过程参数表 (18)1前言本文档对TD-LTE无线组网中常用的一些参数进行汇总，并对各参数的含义和取值作分析，为LTE实际组网提供指导和参考作用。

本文档个各参数的取值只作为参考，由于实际组网时场景和应用不同，参数实际取值也会做相应调整。

2小区选择与重选相关参数2.1 场景描述小区选择一般发生在PLMN选择之后，目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留；当UE 选择小区驻留以后，会继续进行小区重选，以便驻留在信道条件更好的小区。

网络通过设置不同频点的优先级，可以带到控制UE驻留的目的。

同时UE在这个频点上选择信道质量最好的小区为其提供服务，小区重选也分为同频小区重选和异频小区重选。

2.2 参数分析下面对小区选择和重选过程中关键参数进行说明。

2.2.1小区选择参数表LST CELLRESEL:;政和永泰路口+++ HUAWEI 2013-08-01 15:56:54O&M #108460%%/*499536*/LST CELLRESEL:;%%RETCODE = 0 执行成功查询小区重选信息----------------本地小区标识= 1小区重选迟滞值(分贝) = 4dB速度相关重选参数配置指示= 配置UE移动状态评估周期(秒) = 60秒判断进入正常移动状态的时间附加迟滞(秒) = 30秒UE进入中速移动状态的小区重选次数= 4判断进入高速移动状态的小区改变次数= 8 中速移动状态UE的Qhyst额外迟滞值(分贝) = 0dB高速移动状态UE的Qhyst额外迟滞值(分贝) = 0dB异频测量门限值配置指示= 配置异频/异系统测量启动门限(2分贝) = 10服务频点低优先级重选门限(2分贝) = 10小区重选优先级= 7最低接收电平(2毫瓦分贝) = -64重选UE最大允许发射功率配置指示= 不配置UE最大允许发射功率(毫瓦分贝) = NULL同频测量门限配置指示= 配置同频测量启动门限(2分贝) = 29测量带宽配置指示= 不配置测量带宽(兆赫兹) = NULLEUTRAN小区重选时间(秒) = 1速率状态比例因子配置指示= 配置中速移动状态UE的EUTRA小区重选时间比例因子= 1.0 高速移动状态UE的EUTRA小区重选时间比例因子= 0.75同频邻区配置信息= 01同频邻区双发射天线配置指示= 否同频RSRQ测量启动门限(分贝) = 5 异频/异系统RSRQ测量启动门限(分贝) = 4 服务频点低优先级RSRQ重选门限配置指示= 不配置服务频点低优先级RSRQ重选门限(分贝) = NULL同频重选小区最小接收信号质量配置指示= 配置同频重选小区最小接收信号质量(分贝) = -18(结果个数= 1)2.2.1.1 cellSelectQRxlevMinQrxlevMin :小区选择最小信道要求。

中国移动TD-LTE无线参数设置指导优化手册-爱立信分册(征求意见稿)1前言1.1关于本书1.2目的本文主要介绍了爱立信TD-LTE系统L13B版本的各个专题的相关参数，对参数进行介绍和分析，旨在帮助读者理解和使用系统中的参数，提高系统性能。

1.2.1 读者对象本手册适用于TD-LTE系统的基本概念有一定认识的客户网优人员和爱立信公司内部工程师。

1.2.2 内容组织本手册是基于TD-LTE产品TD-LTE L13B版本的参数介绍，其内容组织如下：第一章对本手册的目的，读者对象，内容组织进行介绍。

第二章 RRU级联。

第三章小区合并。

第四章同厂商负载均衡。

第五章异厂商负载均衡。

第六章移动性管理。

第七章安全管理。

第八章下行功率控制。

第九章上行功率控制。

第十章上行多用户MIMO。

2 eNodeB配置2.12.23 小区配置3.13.23.3 天线单元配置天线单元包括天线及电调单元等，具体对象的拓扑关系见下图：3.43.5 System Information配置3.5.13.5.23.5.33.5.43.5.53.5.63.5.73.5.83.5.94 RRU级联4.1 功能描述对于分布式宏站而言，BBU容量一般较大（3个RRU以上），对于隧道、公路及多楼层等线性分布的场景，若RRU可支持级联（见下图：远端RRU通过近端RRU与BBU相连，不与BBU直接相连）功能，可大大降低光纤部署的难度，提高建设效率。

4.3 使用建议及配置说明建议在室内覆盖和隧道覆盖等存在多个单双通道RRU覆盖的连片区域开启该功能（主要场景为室内），且各RRU距离BBU较远。

使用RRU级联可以方便工程施工，节约光纤资源，同时还能减少干扰和切换。

5 小区合并5.1 功能描述用于室内或室外高速公路、铁路场景等场景，能扩大一个逻辑小区的覆盖范围，从而减少小区间切换，避免过多切换影响网络性能。

5.3 使用建议及配置说明建议在室内覆盖存在多个RRU覆盖的连片区域，且该区域为小区覆盖范围受限而单小区容量足够时开启该功能，级联情况下最多可开启4个RRU的小区合并，星型链接下最多可开启6个RRU的小区合并。
