BEL型电除尘器验收资料

BE型电除尘器检修工艺规程第一节BE型电除尘器结构一、结构BE型电除尘器系福建龙净股份有限公司在引进美国通用电气（GE）公司电除尘器设计、制造、实验、安装、调试、运行维护和维修等全套技术的基础上，国产化开发的。

区别其他电除尘器有以下特点：1、阴、阳极系统采用顶部电磁振打清灰，每个振打器的振打强度、频率和顺序均可调节。

2、采用小分区供电方式，#6电除尘器共设有14套高压整流设备，分别控制4个电场、44个供电分区。

沿烟气流方向排布49排阳极板，前22排阳极板对应为针刺线，后27排为星型麻花线。

供电分区分布图:图中：b1-b7为变压器，图上数字为每区阳极板数量。

本体设备数量见下表：（阴极线为每层数量）二、电除尘器的工作原理在电除尘器本体的阳极板（收尘板）和阴极线（电晕线）间施加负高压直流电压时，便在阳极板和阴极线间产生一不均匀高压电场，当施加电压足够高时，阴极线附近产生电晕放电，形成大量的电子和正负离子，当含尘烟气通过电场时，粉尘吸附离子或电子而荷电，荷电粉尘在电场力作用下，向异性电极移动，到达收尘极板（阳极板）的粉尘在电场力和粉尘粘力的作用下沉积在其上面，并向极板释放其电荷，而带正电荷的粉尘也同时沉积在阴极线上，使粉尘颗粒被分离出来，收尘板及阴极线上的粉尘达到一定厚度时，通过振打板（线）的方式，使粉尘脱落入灰斗，并由排灰系统排走，从而完成气体净化过程。

三、电除尘主要构件简介：电除尘器主要包括电气及机械两部分。

（一）机械部分1、阳极系统：阳极系统由阳极悬挂装置，阳极板和撞击杆及零部件组成。

（1）极板阳极板为收尘极，BE型电除尘器使用的极板称BE板，形状与我厂使用的C型板相似，宽度为445mm，防风沟宽44mm。

中部为平板状，这一点与C形板不同，这种结构比较适合顶部振打时，力的传递。

在极板上端防风沟处，分别焊二根一定长度的方钢，通过方钢跟上部吊板连接。

振打力是通过两侧方钢传递到极板上的。

（2）极板排由若干块阳极板组成的阳极板排通常由4块构成。

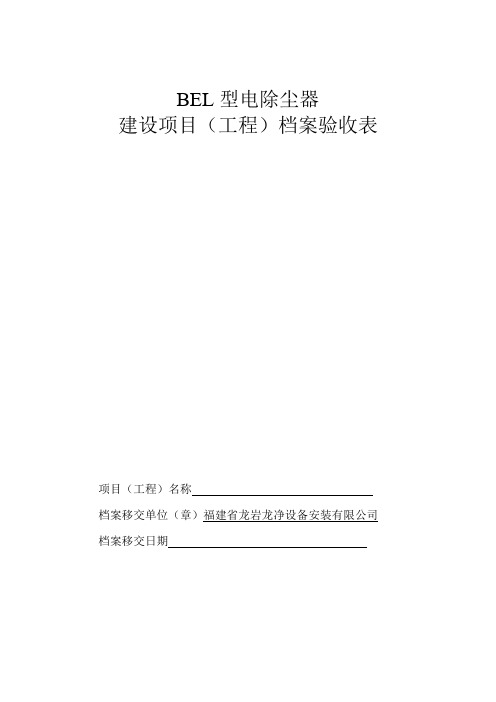

BEL型电除尘器建设项目（工程）档案验收表项目（工程）名称档案移交单位（章）福建省龙岩龙净设备安装有限公司档案移交日期卷内目录施工组织设计报审表本表一式三份，由施工单位填报，使用单位、项目监理部、施工单位各存一份回转式桅杆起重机性能试验签证表施工交底单工程开工报审表主要设备开箱申请表本表由施工单位填报一式三份，监理签署意见后，使用单位、项目监理部、施工单位（制造厂）各存一份设备、材料开箱验收单编号：主要设备开箱申请表本表由施工单位填报一式三份，监理签署意见后，使用单位、项目监理部、施工单位（制造厂）各存一份设备、材料开箱验收单编号：工程质量报验单本表由施工单位填报一式三份，监理签署意见后，使用单位、项目监理部、施工单位（制造厂）各存一份工程质量验收签证单附：检查记录一工程质量安装检查记录工程项目名称：基础、钢支架工程质量验收签证单附：检查记录二工程质量安装检查记录工程项目名称：灰斗的拼装与安装工程质量验收签证单附：检查记录三工程质量安装检查记录工程项目名称：灰斗的拼装与安装工程质量验收签证单附：检查记录四工程质量安装检查记录工程项目名称：壳体拼装与安装工程质量验收签证单附：检查记录五工程质量安装检查记录工程质量验收签证单附：检查记录六工程质量安装检查记录工程项目名称：顶板与保温箱工程质量验收签证单附：检查记录七工程质量安装检查记录工程质量验收签证单附：检查记录八工程质量安装检查记录工程质量验收签证单附：检查记录九工程质量安装检查记录工程质量验收签证单附：检查记录十工程质量安装检查记录工程项目名称：整体安装后的调整和检查注：靠近人孔门通道数为1；同极距1为顶部、同极距2为中部、同极距3为下部。

注：靠近人孔门通道数为1；同极距1为顶部、同极距2为中部、同极距3为下部。

注：靠近人孔门通道数为1；同极距1为顶部、同极距2为中部、同极距3为下部。

注：靠近人孔门通道数为1；同极距1为顶部、同极距2为中部、同极距3为下部。

电除尘器安装验收标准一基础验收1预埋地脚螺栓的螺纹长度应正确，螺纹无损伤，螺杆应垂直埋没并有防锈措施2 预埋铁件牢固，与混凝土结合紧密，敲击无空声3基础外形尺寸与混凝土强度符合设计要求4基础中心线和标高的允许偏差是：柱距≤10m ＜±3mm＞10m ＜±5mm对角线≤20m ＜±6mm＞20m ＜±8mm标高≤±3mm二钢支架安装验收安装时使柱梁的基准中心线与基础中心线吻合，允许偏差见下表钢支架允许偏差三支承安装验收支撑安装偏差要求：1 所有固定支承和活动支承在同一水平面上，2 相邻支承轴承的中心距不大于±3mm，3 相邻支承的对角线不大于±5mm，4 各支承表面水平度不大于1mm，5 各支座标高偏差不大于±3mm。

四底梁安装验收底梁验收主要是检查其对角线及水平面的相对高差1 底梁对角线的检查用钢卷尺分别测出其电场对角线和灰斗框架对角线的差值，对角线偏差对应下表。

2 底梁水平面水平高差的检查用经纬仪或连通管来测量其高度差，对角线偏差对应下表。

底梁框架允许偏差五灰斗安装验收1 灰斗内壁密封性焊接，要求光滑。

焊接和气割形成的疤瘤必须用砂轮机磨掉。

2 灰斗内壁各角的弧形板的焊接处必须光滑平整无疤痕。

3 灰斗外壁的型钢要对齐，搭接处应焊牢。

4 灰斗上口对角线误差不大于5mm，法兰中心位置偏差不大于6mm，组装后灰斗高度误差不大于10mm。

六尘中走道安装验收1 尘中走道上的阳极排定位孔中心与电除尘器电场中心偏差不大于3mm。

2 相邻两定位槽钢中心线尺寸偏差为±1mm。

3 对角线偏差不大于5mm。

七壳体安装验收（一）立柱验收1 立柱顶部标高偏差为±3mm。

2 立柱顶部对角线偏差为±5（≤20m）±8mm(>20m)。

3 立柱垂直度偏差为±5mm.。

4 按图纸要求焊接，焊缝长度及高度符合图纸要求。

静电除尘器安装技术要求及验收规范静电除尘器工作原理：电除尘器室在两个曲率半径相差很大的阳极板和阴极线上，通以高压直流电，维持一个足以使气体电离的静电场。

气体电离后所产生的电子、阴离子和阳离子，吸附在通过电场的粉尘上，而使粉尘获得荷电。

荷电粉尘在电场力的作用下，便向电极性相反的电极运动而沉积在电极上，以达到粉尘和气体分离的目的。

当沉积在电极上的粉尘厚度达到一定的厚度时，通过振打使其以片状脱落，被振落的灰尘落入灰斗中，完成清灰过程。

主要配套件：1 微机自控高压供电装置（整流变压器、高压控制柜、高压阻尼电阻）2 高压隔离开关柜 3.穿墙套管4.低压微机自控柜5.振打就地操作箱6.顶部端子箱7.检修箱8.照明箱9.低压操作箱10.铂热电阻11.阳打减速机12.阴打减速机13.分布板振打减速机14.电动葫芦15.灰斗振动器16.灰斗料位计安装工艺及技术要求：一、基础验收：会同基础施工单位，根据有关标准验收基础强1.预埋地脚螺栓无损伤，间距符合设计和安装要求，地脚螺栓的丝扣长度应在可调范围之内。

2.预埋件的位置、尺寸和规格数量符合安装图纸要求。

预埋件埋设牢固可靠，与混凝土结合紧密，用敲击法检查时无空3.基础外形尺寸符合设计要求钢支架安装1.先将球面座按设计要求放置，无误后将地脚螺栓拧紧并点焊，将固定立柱立起用铅垂线找正后加临时斜撑或拉筋予以固定，用同样的方法安装其余的立柱并临时固定，测量柱距、柱顶标高、及对角线其偏差应符合以下规定：然后在各柱之间加临时拉筋，以保证安装电除尘器底梁时立柱不发生们移或摆动。

三、支承安装及验收（滑动支座）：1.先在基础外定出纵轴基准点，每端两点为宜作为电除尘器的安装基准，在以后的安装中以此基准校正各部位坐标。

2.严格按照图纸要求首先安放固定支座，然后以固定支座为基准，安装单向和万向支承，注意位移方向不得装错。

在每个支承的上平面划出中心十字线及底梁摆放时的外廓线，照此中心位置测量各支承的中心距及对角线误差。

龙口市东海热电有限公司2#机组安装工程分部工程质量检验评定表194安装公司：施工处：班组：年月日填龙口市东海热电有限公司2#机组安装工程分项工程质量检验评定表工程编号：炉020201 分项名称： 2 # 电气除尘器基性质：主要 第1页共1页安装公司： 施工处： 班组：年 月 日填装订线龙口市东海热电有限公司2#机组安装工程分项工程质量检验评定表安装公司： 施工处： 班组： 年 月 日填装订线龙口市东海热电有限公司2#机组安装工程分项工程质量检验评定表工程编号：炉020202 分项名称：2 # 电气除尘器构架组合安装 性质：主要 第2页共5页安装公司： 施工处： 班组：年 月 日填装订线分项工程质量检验评定表安装公司：施工处：班组：年月日填分项工程质量检验评定表安装公司： 施工处： 班组：年 月 日填装订线分项工程质量检验评定表安装公司：施工处：班组：年月日填分项工程质量检验评定表施工处： 班组：年 月 日填装订线2 # 电气除尘器施工处： 班组：年 月 日填装订线施工处： 班组：年 月 日填装订线工程编号：炉020207 分项名称:2 # 电气除尘器梯子、平台安装 性质:一般 第1页共1页施工处： 班组：装订线装订线安装公司：施工处：班组：安装公司： 施工处： 班组：年 月 日填装订线施工处： 班组：年 月 日填装订线2 # 电气除尘器安装公司： 施工处： 班组：年 月 日填装订线工程编号：炉020211 分项名称：2 # 电除尘器A1阴极振性质：主要 第1页共1页建设方： 安装公司： 施工处： 班组：装订线210工程编号：炉020211 分项名称：2 # 电除尘器A2阴极振性质：主要 第1页共1页建设方： 安装公司： 施工处： 班组：装订线工程编号：炉020211 分项名称：2 # 电除尘器A3阴极振性质：主要 第1页共1页建设方： 安装公司： 施工处： 班组：装订线210工程编号：炉020211 分项名称：2 # 电除尘器B1阴极振性质：主要 第1页共1页建设方： 安装公司： 施工处： 班组：装订线工程编号：炉020211 分项名称：2 # 电除尘器B2阴极振性质：主要 第1页共1页建设方： 安装公司： 施工处： 班组：装订线龙口市东海热电有限公司1#机组安装工程分项工程质量检验评定表工程编号：炉020211 分项名称：2 # 电除尘器B3阴极振性质：主要 第1页共1页建设方： 安装公司： 施工处： 班组：年 月 日填 装订线。

BE型电除尘器检修工艺规程第一节BE型电除尘器结构一、结构BE型电除尘器系福建龙净股份有限公司在引进美国通用电气（GE）公司电除尘器设计、制造、实验、安装、调试、运行维护和维修等全套技术的基础上，国产化开发的。

区别其他电除尘器有以下特点：1、阴、阳极系统采用顶部电磁振打清灰，每个振打器的振打强度、频率和顺序均可调节。

2、采用小分区供电方式，#6电除尘器共设有14套高压整流设备，分别控制4个电场、44个供电分区。

沿烟气流方向排布49排阳极板，前22排阳极板对应为针刺线，后27排为星型麻花线。

供电分区分布图:5 4 4 5 4 4 5 4 5 5 4二、电除尘器的工作原理在电除尘器本体的阳极板（收尘板）和阴极线（电晕线）间施加负高压直流电压时，便在阳极板和阴极线间产生一不均匀高压电场，当施加电压足够高时，阴极线附近产生电晕放电，形成大量的电子和正负离子，当含尘烟气通过电场时，粉尘吸附离子或电子而荷电，荷电粉尘在电场力作用下，向异性电极移动，到达收尘极板（阳极板）的粉尘在电场力和粉尘粘力的作用下沉积在其上面，并向极板释放其电荷，而带正电荷的粉尘也同时沉积在阴极线上，使粉尘颗粒被分离出来，收尘板及阴极线上的粉尘达到一定厚度时，通过振打板（线）的方式，使粉尘脱落入灰斗，并由排灰系统排走，从而完成气体净化过程。

三、电除尘主要构件简介：电除尘器主要包括电气及机械两部分。

（一）机械部分1、阳极系统：阳极系统由阳极悬挂装置，阳极板和撞击杆及零部件组成。

（1）极板阳极板为收尘极，BE型电除尘器使用的极板称BE板，形状与我厂使用的C型板相似，宽度为445mm，防风沟宽44mm。

中部为平板状，这一点与C形板不同，这种结构比较适合顶部振打时，力的传递。

在极板上端防风沟处，分别焊二根一定长度的方钢，通过方钢跟上部吊板连接。

振打力是通过两侧方钢传递到极板上的。

（2）极板排由若干块阳极板组成的阳极板排通常由4块构成。

由于极板长度长，在相邻极板间每隔3米左右设一块限位板，限位板装在防风沟中，焊牢在一块极板上，穿过另一块极板，借此保持极板排的一致性。
