噪声第八章-隔声降噪技术

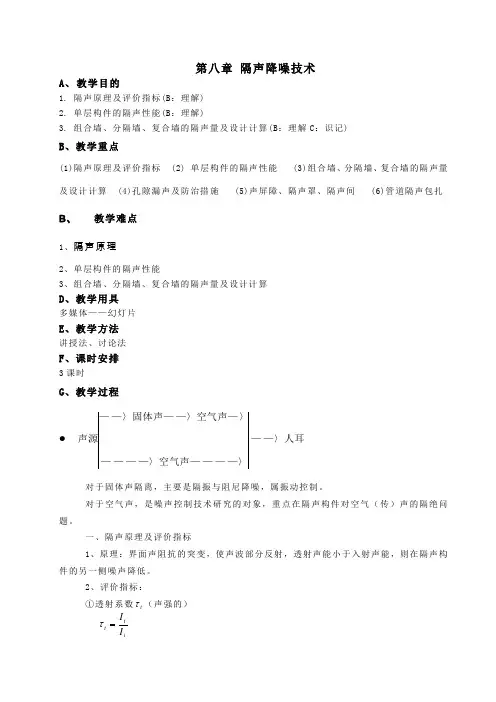

第八章 隔声降噪技术A 、 教学目的1. 隔声原理及评价指标(B ：理解)2. 单层构件的隔声性能(B ：理解)3. 组合墙、分隔墙、复合墙的隔声量及设计计算(B ：理解C ：识记)B 、教学重点(1)隔声原理及评价指标 (2) 单层构件的隔声性能 (3)组合墙、分隔墙、复合墙的隔声量及设计计算 (4)孔隙漏声及防治措施 (5)声屏障、隔声罩、隔声间 (6)管道隔声包扎B 、 教学难点1、隔声原理2、单层构件的隔声性能3、组合墙、分隔墙、复合墙的隔声量及设计计算D 、教学用具多媒体——幻灯片E 、教学方法讲授法、讨论法F 、课时安排3课时G 、教学过程—〉人耳——〉————〉空气声———〉——〉空气声——〉固体声—声源对于固体声隔离，主要是隔振与阻尼降噪，属振动控制。

对于空气声，是噪声控制技术研究的对象，重点在隔声构件对空气（传）声的隔绝问题。

一、隔声原理及评价指标1、原理：界面声阻抗的突变，使声波部分反射，透射声能小于入射声能，则在隔声构件的另一侧噪声降低。

2、评价指标：①透射系数t τ（声强的）itt I I =τ由教材上对于单层墙的推导有：（注意声压反射系数的求出时的边界条件（有限厚度墙体的双面边界））Dk c c D k p p iA tA I 222221122sin )(cos 44||||ρρτ++==k 2——波数，2/c ω， D ——隔声材料的厚度， 脚标1——空气介质的参数 脚标2——隔声材料中的参数若D<<λ（低频） 即时K 2D<<1 且∵一般ρ2c 2>>ρ1c 1则 2111122⎪⎪⎭⎫ ⎝⎛+=c m c ρωρτ 面密度D m 2ρ= （kg/m 2） τ=0.05 即有5%的声能透过 τ=1 即无隔声效果由于τ不能反映以dB 表示的隔声量，且对于大多数结构，τ<<1，故为使和直观方便，噪控工程中常采用以下四种隔声评价指标。

第八章 隔声降噪技术A 、 教学目的1. 隔声原理及评价指标(B ：理解)2. 单层构件的隔声性能(B ：理解)3. 组合墙、分隔墙、复合墙的隔声量及设计计算(B ：理解C ：识记)B 、教学重点(1)隔声原理及评价指标 (2) 单层构件的隔声性能 (3)组合墙、分隔墙、复合墙的隔声量及设计计算 (4)孔隙漏声及防治措施 (5)声屏障、隔声罩、隔声间 (6)管道隔声包扎B 、 教学难点1、隔声原理2、单层构件的隔声性能3、组合墙、分隔墙、复合墙的隔声量及设计计算D 、教学用具多媒体——幻灯片E 、教学方法讲授法、讨论法F 、课时安排3课时G 、教学过程—〉人耳——〉————〉空气声———〉——〉空气声——〉固体声—声源对于固体声隔离，主要是隔振与阻尼降噪，属振动控制。

对于空气声，是噪声控制技术研究的对象，重点在隔声构件对空气（传）声的隔绝问题。

一、隔声原理及评价指标1、原理：界面声阻抗的突变，使声波部分反射，透射声能小于入射声能，则在隔声构件的另一侧噪声降低。

2、评价指标：①透射系数t τ（声强的）it t I I =τ由教材上对于单层墙的推导有：（注意声压反射系数的求出时的边界条件（有限厚度墙体的双面边界））Dk c c D k p p iA tA I 222221122sin)(cos 44||||ρρτ++==k 2——波数，2/c ω， D ——隔声材料的厚度， 脚标1——空气介质的参数 脚标2——隔声材料中的参数若D<<λ（低频） 即时K 2D<<1 且∵一般ρ2c 2>>ρ1c 1则 2111122⎪⎪⎭⎫⎝⎛+=cm c ρωρτ 面密度D m 2ρ= （kg/m 2） τ=0.05 即有5%的声能透过 τ=1 即无隔声效果由于τ不能反映以dB 表示的隔声量，且对于大多数结构，τ<<1，故为使和直观方便，噪控工程中常采用以下四种隔声评价指标。

隔音技术与实践经验隔声降噪是噪声控制的具体表现，无论采取隔声还是吸声，或减振等方法其目的都是要对噪声途径进行控制处理，其处理办法是：1、降低噪声源噪声量。

2、对噪声传播途径进行控制。

对于多点噪声源或单点噪声源处理都必须采取综合治理的办法进行治理，否则效果将明显降低，而我们往往忽视了一些细节。

下面就我鹤壁市隆盛环保矿山设备有限公司的具体经验对噪声控制中的以下几个方面进行阐述。

噪声源的处理技术：对噪声源进行控制的基本方法就是加减震垫，也是非常有效的方法，除此之外还要对发声体进行处理，有的机器设备配种不够会引起机器颤动、抖动，这是只加减震垫是不行的，需要对其进行配重和加固。

当附近有发声体时还要考虑共振的发生。

同时还要检查发声体本身是否有附件松动或振颤现象。

控制噪声源也是非常重要的环节，不可忽视，在进行综合治理时要全面考虑噪声的每一个途径和每一个细节，否则将达不到预期效果。

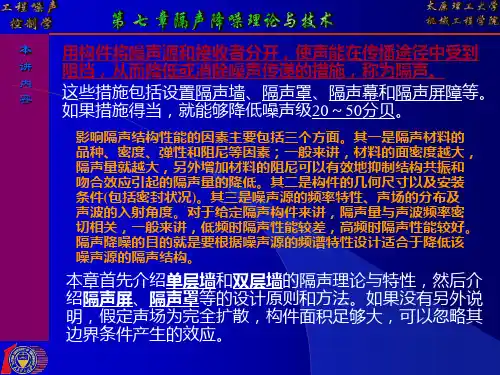

噪声传播途径的噪声控制技术：对噪声传播途径的控制一般采用隔声和吸声办法。

隔声就是利用构件将噪声源和接受者分开，使声能在传播途径中受到阻挡反射或吸收，从而降低或消除噪声。

这些措施包括设置隔声罩（隔音罩）、隔废气处理粉尘处理噪音处理声屏障、隔声屏、隔音室、隔声门（隔音门）、隔声窗（隔音窗）、吸声体等。

但是要达到较好的效果必须注意以下细节。

1、隔声材料的选择。

隔声材料的品类、密度、弹性、厚度都会影响效果，这里主要指隔声面板的材质厚度，阻尼层的材质厚度，以及内填隔音棉的品类密度，材料的密度越大隔声量就越大，增加材料的阻尼能够有效地抑制结构共振和吻合效应。

2、隔声构件的厚度以及外形尺寸对隔声效果有明显的影响。

构件越厚隔声量越大。

外形尺寸根据不同情况而定，比如隔声罩内部与发声体之间要隔开不得小于100mm的空间。

3、隔声构件如隔音间、隔声罩的底部要在地面以下，不能直接放在平面上，构件与地面的接触部分，应注意密封和固体声的隔离。

4、隔声罩或吸声体的内壁必须敷设吸声层，还要有较好的护面层。

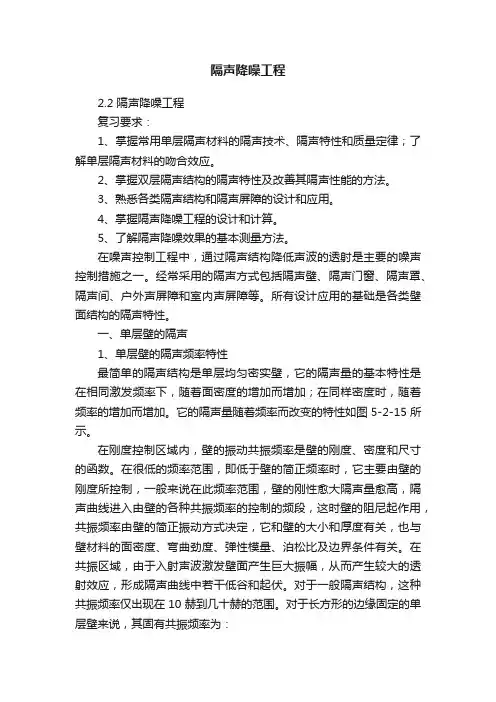

隔声降噪工程2.2 隔声降噪工程复习要求：1、掌握常用单层隔声材料的隔声技术、隔声特性和质量定律；了解单层隔声材料的吻合效应。

2、掌握双层隔声结构的隔声特性及改善其隔声性能的方法。

3、熟悉各类隔声结构和隔声屏障的设计和应用。

4、掌握隔声降噪工程的设计和计算。

5、了解隔声降噪效果的基本测量方法。

在噪声控制工程中，通过隔声结构降低声波的透射是主要的噪声控制措施之一。

经常采用的隔声方式包括隔声壁、隔声门窗、隔声罩、隔声间、户外声屏障和室内声屏障等。

所有设计应用的基础是各类壁面结构的隔声特性。

一、单层壁的隔声1、单层壁的隔声频率特性最简单的隔声结构是单层均匀密实壁，它的隔声量的基本特性是在相同激发频率下，随着面密度的增加而增加；在同样密度时，随着频率的增加而增加。

它的隔声量随着频率而改变的特性如图5-2-15所示。

在刚度控制区域内，壁的振动共振频率是壁的刚度、密度和尺寸的函数。

在很低的频率范围，即低于壁的简正频率时，它主要由壁的刚度所控制，一般来说在此频率范围，壁的刚性愈大隔声量愈高，隔声曲线进入由壁的各种共振频率的控制的频段，这时壁的阻尼起作用，共振频率由壁的简正振动方式决定，它和壁的大小和厚度有关，也与壁材料的面密度、弯曲劲度、弹性模量、泊松比及边界条件有关。

在共振区域，由于入射声波激发壁面产生巨大振幅，从而产生较大的透射效应，形成隔声曲线中若干低谷和起伏。

对于一般隔声结构，这种共振频率仅出现在10赫到几十赫的范围。

对于长方形的边缘固定的单层壁来说，其固有共振频率为：])()[(45.022,bn a m h c f p n m += 式中：n m f ,—结构的m 、n 阶固有共振频率；p c —结构中的纵波速度s m /；h —壁的厚度，m ；a 、b —结构的长和宽，m ；m 、n —任意正整数。

例如:一个机器的钢板厚度为3mm ，纵波速度为5350m/s ，板的尺寸为mm 1200900?，按公式计算的各阶固有共振频率为：14]2.119.01.[00.0535045.0221,1=+??=f Hz 292,1=f Hz , 401,2=f Hz单层壁的隔声效果在1,1f 附近，将明显下降。

建筑物隔声降噪技术随着城市化进程的加速，建筑物的数量不断增加，而建筑物所带来的噪音问题也日益突出。

噪音不仅会影响人们的生活质量，还会对身体健康造成不良影响。

因此，建筑物隔声降噪技术的研究和应用变得尤为重要。

一、噪音的危害和来源噪音是指对人体和环境造成干扰和危害的声音。

长期暴露在噪音环境中会导致人体产生一系列的生理和心理问题，如听力损失、睡眠障碍、心理紧张等。

建筑物周围的噪音主要来自道路交通、工业设施、机械设备和社会活动等。

这些噪音源的存在使得建筑物的隔声降噪技术变得尤为重要。

二、建筑物隔声降噪技术的原理建筑物隔声降噪技术的核心是通过改变声音传播的路径和减少声音的反射、传播和传递来降低噪音的影响。

常用的隔声降噪技术包括隔声墙、隔声窗、隔声门、隔声地板等。

这些技术的原理主要有以下几个方面：1. 隔声材料的选择：隔声材料的选择对于降低噪音的效果至关重要。

常见的隔声材料包括吸声材料、隔声膜和隔音垫等。

吸声材料可以吸收噪音的能量，减少声音的反射；隔声膜可以阻挡声音的传播；隔音垫可以减少声音的传递。

2. 结构设计的优化：建筑物的结构设计也是降低噪音的关键。

通过合理的结构设计，可以减少声音的传播路径和声音的反射。

例如，在建筑物的外墙上设置隔声墙，可以有效地隔离外界噪音的传播。

3. 空气密封性的提高：建筑物的空气密封性对于隔声降噪也起着重要的作用。

通过提高建筑物的密封性，可以减少声音的传递。

例如，在窗户和门的周围设置密封条，可以有效地阻止噪音的进入。

三、建筑物隔声降噪技术的应用建筑物隔声降噪技术的应用范围广泛，涉及住宅、商业建筑、工业建筑等各个领域。

以下是几个常见的应用场景：1. 住宅区：在城市中，住宅区往往离道路比较近，噪音问题尤为突出。

通过在住宅区周围设置隔声墙，可以有效地隔离道路噪音的传播，提供一个安静的生活环境。

2. 商业建筑：商业建筑往往有较高的噪音产生，如购物中心、餐厅等。

通过在商业建筑的墙壁、天花板和地板上使用隔声材料，可以减少噪音的传播，提供一个安静的购物和用餐环境。

隔声降噪措施随着城市化和工业化的不断发展，噪音污染成为我们日常生活中难以忽视的问题。

长期暴露在噪音环境中对人们的身心健康造成一定的影响，因此采取适当的隔声降噪措施非常必要。

本文将介绍一些常见的隔声降噪措施，以帮助人们减少噪音干扰。

1. 隔音材料的选择隔音材料是进行隔声降噪的重要手段之一。

在选择隔音材料时，需要考虑其吸声和隔声性能。

常见的隔音材料包括隔音墙体板、隔音地板、隔音门窗等。

其中，隔音墙体板是最常见的隔音材料，可以通过增加墙体的厚度或在墙体内部填充吸声材料来达到隔音的效果。

而隔音地板通常采用吸音性能较好的材料，如弹性地板、软木地板等。

对于隔音门窗，可以选择采用密封性能好的门窗材料，同时在门窗缝隙处安装密封条来改善隔音效果。

2. 噪音源的隔离另一种有效的隔声降噪措施是通过隔离噪音源来减少噪音传播。

噪音能传播的路径主要有空气传播、结构传播和振动传播等方式。

因此，可以通过以下方法来隔离噪音源：•在噪音源附近增加隔离层：可以在噪音源周围增加一层噪音隔离层，如建筑物外部增加隔音墙等。

这样可以阻断噪音的传播路径，减少噪音对周围环境的影响。

•使用隔音设备：对于一些产生噪音的设备，可以采用隔音罩、隔音罩、隔音器等隔音设备来降低其噪音。

•调整噪音源的使用时间：避免在敏感时段使用噪音源，如夜间或者休息时间。

3. 吸声材料的应用吸声材料是通过吸收噪声的能量来降低噪音干扰的。

常见的吸声材料包括吸声板、吸声棉、吸声瓦等。

吸声材料的选择应根据具体的场景和需求来确定。

如在会议室、音乐室等对声音清晰度要求较高的场所，可以选择吸声效果较好的吸声板或吸声瓦；而在工业生产车间或机房等噪声较大的场所，可以采用吸声棉等材料。

4. 减少噪音传播路径噪音的传播路径通常有两条：一是通过空气传播，二是通过结构传播。

减少噪音传播路径可以有效降低噪音干扰。

以下是一些常见的减少噪音传播路径的方法：•隔声门窗的安装：选择具有隔音效果好的门窗材料，安装密封条以减少噪音的传播。
