道岔大修作业指导书作业人员要熟练掌握道岔大修的操作要领 ,能够将组装好的道岔铺设进既有路线,以改善路线设备。
《铁路技术管理规程》《铁路线路修理规则》《铁路工务安全规则》《既有线提速 200~250 km/h 线桥设备维修规则》《电气化铁路有关人员电气安全规则》《铁路营业线施工安全管理办法》 (铁运 C20223280)。
防护信号,起道机,撬棍、捣镐、大拉耙.铁锹、道钉锤﹑轨距尺.轨温表等。
4.1 点名分工工班长组织职工列队点名 ,明确作业分工项目 , 内容及时间,所有职工均应按规定使用劳动保护用品。
4.2 安全预想(1)上班集中思想 ,明确各自作业范围及特点 ,做到自控、互控、他控及联控,来车按规定要求下道避车,并将工(机)具撤出限界以外;(2)成组更换道岔钢轨时 ,要注意先后路线的钢轨与新道岔是否同类型钢轨;(3)在更换不同类型的道岔时 ,对附带曲线要作相应的调整工作;(4)在更换道岔时,要防止破坏路线标志和信号设备;(5)电气化区段安全:①在与接触网不足 2m 的处所进行作业时,必须按停电施工天窗执行,并由供电部门人员配合施工;②执行电气化铁路其他与之相关的要求。
(6)如遇恶劣天气,执行《铁路工务安全规则》有关规定。
4.3 工机(具)检查作业负责人负责落实专人对机 (工)具性能及安全性的检查确认 ,防止将损伤的工 (机)具带人作业现场。
使用的工 (机)具必须按要求用反光漆(膜)进行编号,以防止侵限或者遗留在路线上。
4.4 设置防护驻站联络员提前 40 min 到达车站办理登记手续,了解列车运行情况 ,及时通知现场防护员 ;现场防护员根据要求准备好防护标牌,按要求设置防护。
现场防护员 (联系艰难地段增加中间联络员 )接到驻站防护员通知后,会同作业负责人,组织所有作业人员在就近安全通道或者在路肩上行走至作业地点附近的安全地带。
4.5 作业准备(1)事先与电务、车站联系,上道时必须有电务配合施工;(2)根据实地情况,合理配制新岔先后龙门轨长度,铺轨、接轨时人员要充足,设专人负责指挥,动作协调一致;(3)配齐各部的零件,并做好除锈涂油工作;(4)再次检查尖轨与基本轨是否密贴 ,调整好基本轨的蜿蜒点,检查各部份间隔尺寸是否符合要求;(5)卸下的新轨要放在既有线钢轨外侧的枕木头上,新旧钢轨间距不得少于 150mm,新轨轨面高度不得超过旧轨轨面 25mm,并要垫平放稳、钉固。

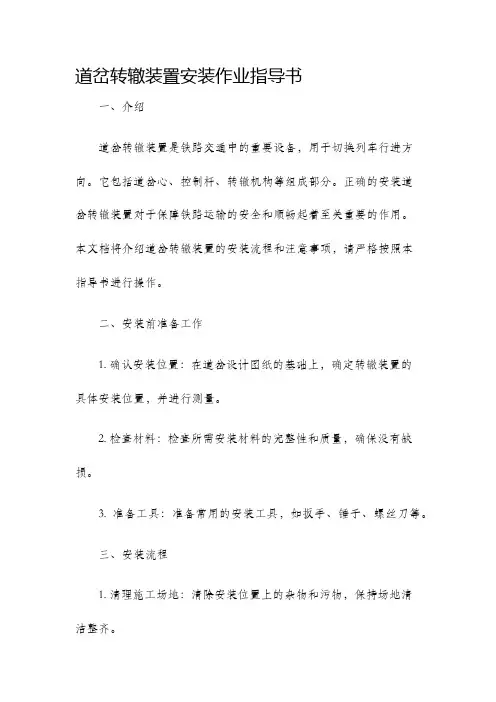

道岔转辙装置安装作业指导书一、介绍道岔转辙装置是铁路交通中的重要设备,用于切换列车行进方向。
它包括道岔心、控制杆、转辙机构等组成部分。
正确的安装道岔转辙装置对于保障铁路运输的安全和顺畅起着至关重要的作用。
本文档将介绍道岔转辙装置的安装流程和注意事项,请严格按照本指导书进行操作。
二、安装前准备工作1. 确认安装位置:在道岔设计图纸的基础上,确定转辙装置的具体安装位置,并进行测量。
2. 检查材料:检查所需安装材料的完整性和质量,确保没有缺损。
3. 准备工具:准备常用的安装工具,如扳手、锤子、螺丝刀等。
三、安装流程1. 清理施工场地:清除安装位置上的杂物和污物,保持场地清洁整齐。
2. 定位固定基座:根据道岔设计图纸,将基座准确放置在安装位置上,并用水平仪进行水平校正,确保基座的水平度。
3. 安装道岔心:将道岔心按照设计要求放置在基座上,并用螺栓将其固定在基座上。
4. 安装控制杆:将控制杆与道岔心连接,并根据需要调整控制杆的角度和位置,确保其连接紧密且灵活运动。
5. 安装转辙机构:根据设计图纸,安装转辙机构并进行连接调试,确保转辙机构的运行正常。
6. 调整道岔位置:根据道岔设计要求,调整道岔的位置和角度,确保转辙装置能够平稳地切换列车行进方向。
四、安装注意事项1. 安全第一:在安装过程中,要保证安全,严禁与电力线路接触,并注意防止跌落和物体坠落。
2. 严格按照图纸和规范进行安装:在安装过程中,务必按照道岔设计图纸和相关规范进行操作,确保安装质量。
3. 控制杆和道岔心连接紧固:确保控制杆与道岔心之间的连接紧固,但灵活运动,避免出现不必要的阻力。
4. 转辙机构调试:安装转辙机构后,进行连接调试,确保其运行正常,切换方向灵活准确。
5. 道岔位置调整:在道岔安装完成后,要进行位置调整,确保道岔转辙装置能够顺利切换列车行进方向,避免发生脱轨等安全事故。
五、安装验收1. 安装完毕后,应进行验收,确认道岔转辙装置安装质量符合相关规范和要求。
1、适用范围本作业指导书适用于津保铁路第一标段大北环线相关的有砟道岔施工。
2、作业准备2.1施工现场准备①按设计放出四大桩(岔前、岔心及两个岔尾桩),并在岔内每5- 10m 测设一中心桩,并与前后至少100m长线路联测复核。
②场地平整:要求道砟为特级碎石道砟,目测道砟粒径、级配及清洁度符合要求,道砟铺垫的长度及宽度、厚度(>15cm)及平整度(W2cm)满足道岔铺设的直顺要求。
③清点好撬棍、活动扳手、上扣件专用扳手、100m长钢尺等工具,分类堆放,专人保管。
2.2施工技术准备① 道岔铺设前应根据《技术引进客运专线道岔(有砟)铺设技术条件》对转辙器组件和可动心轨辙叉组件检测,当不符合技术要求时,须按照偏差要求调整至合适。
②道岔铺设前,应开展施工人员的岗前培训,测量、道岔组装与精调、焊接、装卸、运输等特殊工种人员应持证上岗。
③道岔铺设宜采用原位铺设法,条件不允许时可采用移位铺设法。
铺设前应测设道岔中心、直股和侧股的控制基桩。
3、原位铺设施工工艺道岔原位铺设工艺流程顺序为:道岔中心及方向确定——道床平整压实——摆枕——基本轨尖轨组件就位——摆放扣件——辙叉组件就位——安装其他钢轨——初调——轨道状态全面检查——精细调整——钢轨焊接-转换设备安装——工务联调——静动态检测。
3.1道床摊铺①道砟材料及级配应符合《铁路碎石道砟》(TBT2140—2008)中特级碎石道砟标准。
②提前测量道床摊铺位置、长度、宽度、按照道床摊铺要求,采用人工或机械分层铺设,采用压强大于160kPa的压路机分层碾压,上道砟厚度至低于轨道设计标高50mm为止,同时测量道床的密度,不低于1.7g/cm3。
③砟面平整度用3m直尺检查不应大于10mm,预留起道量不应大于50mm,道岔前后各30m范围应作好顺坡并碾压。
3.2搭设组装平台在摊铺好的道床上,放好台位线,按照平台尺寸要求组装好平台、要求稳固、便于拆卸,并在平台上按照岔枕间距要求临时标注岔枕位置。
附件6道岔大机精调作业指导书一、基本要求:道岔大机按3遍大机精调的方式进行:第1遍大机起道量不超过35mm、第2遍大机起道量不超过25mm,第3遍大机起道量不超过20mm。
二、准备工作:放散、锁定完毕、道碴饱满、零配件齐全扭力达标、测量数据按5m 点放样完毕。
三、作业步骤按照人工轨距、各部密贴调整→岔区精测→第1遍道岔大机精确作业(单机两捣一稳方式)→卸砟、匀砟(视石砟状态)→线路精测精调→第2遍大机精确作业(单机两捣一稳方式)→卸砟、匀砟(视石砟状态)→线路精测精调→第3遍大机精确作业(单机两捣一稳方式),人工轨距、各部间隔密贴调整必须在最后一遍大机精调前完成。
四、质量控制标准1.道岔大机第一遍作业完成后标高预留30~50mm,中线控制在10mm以内,道岔大机第二遍作业完成后,标高预留20~30mm,中线控制在5mm以内。
道岔大机第三遍作业完成后,标高预留0~-10mm,中线控制在3mm以内。
2.轨道几何尺寸五、质量控制措施1.在施工安排上尽量安排两台道岔大机分开作业,每台大机负责一个岔区单元,夹持时间不低于0.8s。
道岔捣固车作业按先直股、后曲股的方式,转辙机部位加强一捣,作业中辙叉部位曲股辅助起道由各人工精调单位指导施工人员完成。
2.测量数据应至少包含岔区两端各不少于200m范围,确保岔区严格按设计资料保持平纵断面。
3.采用分层起道,严格按照设计起拨道量进行作业。
按5m进行放样、控制起拨道量。
4.道岔捣固同时对直股轨枕头进行夯拍。
5.道岔捣固车线路上作业不得少于200m。
遇道岔外方200范围内有缓和曲线或竖曲线时应纳入道岔单元管理,道岔大机应覆盖缓和曲线或竖曲线。
线路捣固车作业时应尽量靠近道岔。
线路捣固车与道岔捣固车的起始点、结束点均应做好标记,当进入已被作业过的线路时,必须确认是否需要修改起拨道量,防止起道过高。
6.电务转辙设备待三遍大机捣固完成后再联系电务部门安装调试。
道岔组装与定位作业指导书一、施工预备1技术预备〔1〕依据设计图纸,了解每组道岔的类型、具体里程位置、方向及开向。
〕依据无佛道岔铺设技术要求,生疏把握《客运专线无佛道岔铺设技术条件》〔2中无酢道岔铺设及检验要求,生疏《客运专线无酢轨道铁路工程测量暂行规定》〔铁建设[2023] 189 号〕。
2材料要求43 kg/m 钢轨、支撑丝杆、润滑油、40 mmX40 mmX3 mm 钢板垫片〔中部为凹形〕、轨距拉杆、20m 吊轨扁担梁3 主要机具设备汽车吊、手摇式起道机、内燃电动扳手、移位台车、螺杆调整器、侧向固定装置、精测小车、电子道尺、支距尺、塞尺、全站仪、水准仪等二. 施工工艺道岔到场后,通过道岔移位台车将道岔移至道岔铺设位置上,然后进展初调、精调固定,具体步骤:测量放样-道岔移位台车安装 T 道岔分段吊装纵移就位-连接长、短岔枕-安装螺杆调整器-道岔移位台车撤除-道岔初调-地锚钻孔-道床板钢筋 T 道岔精调一安装岔枕支撑丝杆及轨排固定地锚锚固-道床板模板安装一>二次精调 T 安装侧向固定支架。
1 测量放样无酢轨道道岔测量包括道岔位置测量和道岔内部线路几何形位测量。
无祚轨道道岔区测量,以CPIII 掌握点为基准,依据站场设计图进展道岔区掌握桩测量,确认无误后进展道岔桩位放样,形成无酢轨道道岔区测量基标网。
站场内的各组无酢道岔宜一次测试完成,并复核道岔间的相互位置,误差的调整应在站线中消退。
在水硬性支承层或钢轨混凝土底座上定位出道岔岔心、岔首、岔尾中心桩, 以及道岔前后50〜100m 范围内测放线路中线桩。
掌握点测设:(1)道岔中心掌握桩宜与站线轨道同时测设,误差调整应在站线测量中消退。
(2)应在道岔始端、道岔中心、道岔终端亡股和侧股的两侧位置及道岔前后50〜100m 范圉内设置掌握基桩,距线路中线的距离应为3〜4m,按坐标直接测设。
〕掌握基桩的测量方法和精度要求〔3① 按CPIII 基桩掌握前方交会法施测,测量的主要技术要求应符合《客运专线无酢轨道铁路工程测量暂行规定》〔铁建设[2023] 189 号〕表3. 1. 1,表3. 1. 2 -2,表3. 2.4 条的规定,并按第3. 2.5 条的规定进展平羌〔安排调整误差〕。
道岔作业指导书------------------------------------------作者xxxx------------------------------------------日期xxxx预铺道岔作业指导书编制:复核:审核:中铁三局上海枢纽闵行铁路货场工程项目经理部2008年7月1日道岔预铺作业指导书1. 目的:指导铺道岔作业人员进行铺道岔作业。
2. 适应范围:本指导书适用于闵行货场站改道岔预铺施工作业。
3。
铺岔作业:3.1材料岔料进场后,由材料员验收出厂合格证,核对岔枕、钢轨、扣配件型号、数量,岔枕要逐根进行外观、型号检查,各种型号数量应无误,表面不得有开裂;钢轨表面不得有裂纹,尖轨不得有损伤,钢轨类型、数量与道岔开口方向应无误。
扣配件要核对扣件型号及数量。
3.2工具a。
卡轨钳进场时逐个进行外观检查,不得有裂纹、伤痕,尺寸必须与钢轨型号相符.b.撬棍开口完整无损坏。
c. 起道机出厂前由供方按规定进行检验,并提供合格证;起道机必须完整,性能良好,压起和回落弹簧有弹性.d. 道尺必须经过校准,水泡灵活不损坏。
3.3操作规程3。
3。
1平整道碴散岔枕之前需按技术交底对岔位处道碴面进行平整,使道碴面成一平面,道碴顶标高不得高于设计标高。
3.3。
2散岔枕a。
由技术人员定出道岔位置,应分别定出岔心、岔前和岔尾桩,现场组装人员须及时对桩位做好护桩、引桩,防止桩位错动。
b.按照道岔位置和岔枕的顺序、间距散枕。
3。
3。
3组装道岔a。
组装道岔前,对组成道岔的所有钢轨逐根丈量,并再次检查、核对该组道岔所有扣配件型号、数量及绝缘接头位置,是否符合图纸要求.b。
采用高强螺栓的紧固件在组装、维修或保养时,采用扭矩扳手紧固.紧固要求:在有润滑条件下,M24的螺母的拧紧扭矩不小于780N·m,M27的螺母拧紧扭矩不小于980 N·m.c.严格按照道岔铺设图连接轨枕扣件,各种扣件应涂油。
砼岔枕的φ30螺钉涂铁道螺栓专用防护脂。
道岔整道作业指导书1适用范围道岔整道作业2施工准备主要机具:道尺、起道机、手提电镐、道镐、撬棍。
作业条件了解列车运行和调车作业情况,设专人瞭望防护。
与电务有关时,必须有电务人员参加。
影响道岔使用时,事先在行车设备检查登记薄内登记,经车站签认,事后经有关人员试验良好,消除登记。
起道量为41~100毫米时,应办理减速施工手续,用减速信号防护,放行列车时限速不超过每小时25公里。
限速列车的时间、次数、速度由施工单位决定。
起道量超过100毫米时,应办理封锁施工手续,设置停车信号防护,放行列车时限速不超过每小时15~25公里。
限速列车的时间、次数、速度由施工单位确定。
限速放行列车时,起道顺坡应不少于200倍,轨枕下道碴应串实,轨枕盒内道碴应不少于三分之一。
不限速放行列车时,起道临时顺坡应不少于200倍,收工时应不少于400倍,轨枕下道碴捣固坚实,轨枕盒内填满道碴。
起道地点要有足够的道碴。
全面起道,应有起道标高,按标准起道。
2.2.9作业允许一处连续起下不超过五个枕木头的道钉(60公斤钢轨地段,改道有困难时,允许一处连续起下不超过七个枕木头上的道钉)。
来车钉不齐道钉时,允许每隔两根枕木有一个枕木头上不钉道钉。
33.2 根据工艺流程图描述。
3.2.1 道岔改道时,先拨(或改)正直向的基本股,以此股为基本股,改正直向轨距和导曲线支距,然后改正侧向轨距。
量轨距与划撬:用道尺从岔前岔后量轨距,除量轨距变化外,其他处每2~3根岔枕量一下,划改道撬;用支距尺逐点量导曲线支距,划改正符号;尖轨中间轨距不良时,应查明原因,如基本轨有硬弯,尖轨有旁弯,尖轨与基本轨不密贴,连接杆长度不合标准,曲股基本股曲折点的弯折尺寸不合标准,尖轨与基本轨有肥边等,通过相应整修消除;护轮轨轮缘槽宽度,一般应比44mm小1~2毫米,护轮轨轮缘宽度与翼轮轮缘槽宽度之和,一般应比87mm大1~3毫米,如轮缘槽尺寸不合适,应同时进行调整,使轨距有一定的容许误差。
由于道岔结构比区间轨道要复杂,所以道岔测量和调整的程序应 重点关注以下几个方面:调整前,全面检查各项密贴状况(钢轨外口轨底与垫板挡肩,顶 铁与尖轨、新轨轨腰,尖轨、心轨轨底与滑床板,尖轨与基本轨,心 轨与翼轨,扣件弹条中部前端下额与轨底顶面);调整前,检查所有钢轨接头平顺性,必须达到规范要求; 调整后,道岔各项几何尺寸、平顺性指标必须满足要求; 坚持以直股为主的原则;道岔内部轨距、水平应采用道尺全面检查,与轨检小车数据进行 对比分析。
1作业准备 1.1人员及机具 (1)人员配置道岔精调需要较高的技术水平,根据要求挑选专业技术水平高的 技术员和技术工人进场。
所有技术和管理人员都必须经过培训,施工 前所有作业工人都必须经过技能培训,经考核合格后方可上岗。
主要 进场人员及分工见下表:道岔精调作业指 指导书(2)机具配置1)主要测量设备2)主要现场作业设备1.2技术准备三掌握一考核:技术人员已认真学习道岔设计图纸等设计文件, 充分理解掌握板式道岔设计特点和关键技术,掌握相应的技术标准和规范,掌握正确的调整方法;所有施工人员已进行技术交底培训、考核,合格后持证上岗。
1.3现场准备“三完成二到位一合格”。
三完成:道岔铺设已完成、焊接(含自由及锁定)及焊缝精磨已完成、道岔前后200m范围轨道铺设及放散锁定已完成;二到位:钢轨件清理到位,精调工具、人员及调整件已到位;一合格:精调仪器已到场且检校合格。
2技术要求道岔精调后满足《关于印发《客运专线铁路高速道岔首组铺设质量评估实施细则》中的相关要求。
其中轨道几何尺寸指标如下:3施工工艺流程四阶段:施工准备阶段、粗调阶段、工务精调阶段、工电联调阶工艺流程:先粗调、后精调、再联调,先整体、后局部,先直股、后曲股,先高低、后方向、再水平4粗调根据道岔铺装图纸进行道岔铺设,铺设完成后,对道岔转辙器及辙叉部分、密贴、滚轮、轨头等部位进行粗调。
(1)道岔转辙器及辙叉部分调整1)通过道岔放样确定直基本轨的位置及方向;2)通过直基本轨的位置用方尺保证直曲基本轨的相对位置;3)通过控制尖轨到基本轨前端的距离尖轨的相对位置。
道岔板精调作业指导书1.适用范围路基段道岔板施工2.作业准备⑴开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉验标和技术标准。
⑵对施工人员进行技术交底,并进行岗前培训;技术工种考核合格后持证上岗。
3.技术要求⑴一组道岔板粗铺完成,粗铺精度达到规范要求。
⑵道岔GRP点测设完毕,且通过评估,精度达到要求。
⑶基准点(GRP点)平面精度应满足以下要求:①相邻点平面相对精度不大于0.2mm②轨道基准点各半测回的坐标值与其平均值间的较差≤0.4mm③重叠轨道基准点的平面位置允许偏差:横向≤0.3mm(每点),纵向≤0.4mm(每点)⑷基准点高程测量精度应满足以下要求:①单程水准测量起闭于CPⅢ点的闭合差限差应满足下式要求:fh=0.5+2*√Sfh—基准点闭合限差S—单程水准测量线路长度Km)②轨道基准点往返测高程值与其平均值间的较差≤0.3mm(每点)③重叠区内轨道基准点高程较差≤0.3mm(每点)④相邻轨道基准点间的相对精度≤0.1mm4.施工程序与工艺流程4.1 施工程序图4.1-1道岔板精调作业流程图4.2 工艺流程图4.2-1 精调工艺流程图5.施工要求5.1 精调数据准备精调所需数据有:道岔板的板坐标文件“.FFC ”;棱镜配置文件“.FFD ”(前期通过布板软件计算得出);现场测量并经过平差计算后的轨道基准点(GRP )三维坐标,形成dpu 格式。
将上述文件拷贝到指定文件夹下,精调时根据指令软件将自动调用所需文件。
5.2 全站仪建站 棱镜孔不 合 格图5.2-1 精调系统平面布置图⑴ 全站仪架设在距离精调道岔板在6~20m 的轨道基准网点(GRP )上架设精密对中三角架。
三角架要适当配重,防止测设过程中三角架转动。
①将三脚架对中杆的尖端,对准在起始工作的GRP 点上的测钉锥窝内,将其余的两调平螺杆的尖端放置在稳定的道岔板上,面向需要精调的道岔板,旋转两调平螺杆的螺旋,使两臂上的水准气泡居中,大致整平对中三脚架。
道岔修理作业指导书目录(一)更换道岔护轮轨螺栓 (1)(二)尖轨离缝整修 (5)(三)更换木岔枕 (7)(四)调整限位器 (10)(五)锰钢岔心焊补 (13)(六)合金钢叉心焊补 (16)(七)更换道岔辙叉 (20)(八)更换道岔基本轨 (26)(九)更换尖轨 (30)(一)更换道岔护轮轨螺栓1.作业条件1.1天窗点内必须在天窗点内更换护轮轨螺栓作业。
1.2天窗点外工作量调查、配件螺栓复紧。
严禁利用运行速度160km/h及以上列车与前趟列车间隔进行点外作业。
线路限速60km/h及以下区段,点外可以进行不影响线路结构稳定的准备工作。
1.3作业时间单线不得少于90分钟,双线不得少于120分钟。
2.人员要求2.1岗位要求作业负责人职务不低于班长,操作人员必须经段培训合格。
2.2人员配置防护人员2~4人,作业人员不少于5人。
3.作业料具扳手、撬棍、道钉锤、垛子、T型套筒扳手、钢丝刷、长效油脂、油刷、道尺、钢尺、信号旗(灯)、通讯设备(对讲机)、移动停车信号牌(灯)。
4.配合要求车务、电务(视作业范围确定)5.安全风险构成5.1.1轨道电路区段的道岔改道,支距尺和起道钉撬棍无绝缘装置,造成红光带,导致行车事故。
5.1.2在转辙和活动心轨部分改道、调整间隔尺寸等未通知电务人员到场配合,造成作业后道岔故障,导致行车事故。
5.1.3在电气集中联锁的道岔上进行作业,作业工具须有绝缘装置,防止联电。
5.1.4来车时,机具侵限被列车碰撞。
5.2从业人员伤害风险5.2.1道钉锤使用前应检查安装是否牢固,锤头不能有肥边,打锤前方不准站人。
5.2.2在转辙和心轨部分作业,手脚不能伸入其活动范围。
如要作业,一定要与车站联系,确定时间,放入安全木,防止挤伤手脚。
5.2.3拆装配件时,注意勿压伤手指。
6.防护要求6.1站内正线及正线道岔作业设置“三位一体”防护:驻站联络1人、工地防护1人、两端防护2人。
6.2站内其他线路作业设置“两位一体”防护:驻站联络1人、工地防护1人。
( 安全技术 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改道岔安装调试作业指导书(新编版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes道岔安装调试作业指导书(新编版)适用范围本施工作业指导书适用于四线制、五线制道岔、液压道岔安装调试单项试验。
作业准备1、施工调查2.1.1组织相关技术人员进行设计文件审核。
熟悉道岔转换、表示工作原理及改配线方案。
2.1.2联系工区检查确认组合到分线盘、分线盘至转辙机电缆通道正确。
需要修改配线的,根据修改设计文件,确认改配线位置及拆除、添加配线方案及措施,并做好醒目标志。
2.1.3调查确认现场原道岔号、道岔位置、开向、电转机安装位置、电缆配线与图纸是否相符。
道岔电缆终端盒是否影响新铺道岔电转机下落。
2.1.4调查确认原道岔岔前、岔后、及道岔切割绝缘{直股或弯股切割}位置及型号、数量。
2.1.5调查确认原道岔跳线、轨道连接线、轨道引接线安装位置及规格、数量。
2.1.6调查确认工务预铺道岔位置、道岔预铺是否平顺,轨距、枕距是否符合道岔安装技术要求,电转机安装位置空间是否侵限。
2、工作前准备2.2.1安全预想2.2.2召开班前会,作业负责人布置当日工作内容和人员分工,明确作业地点、时间、任务、方法、标准。
2.2.3做好安全预想,由作业负责人(或安全员)根据当日工作内容有针对性地交待劳动安全和行车安全措施。
2.2.4清点、检查作业工具、材料、仪表齐全良好。
2.2.5试验通讯联络工具、照明工具(根据作业时间)状态良好2.2.6作业防护用品携带齐全。
道岔精调作业指导书由于道岔结构比区间轨道要复杂,所以道岔测量和调整的程序应重点关注以下几个方面:调整前,全面检查各项密贴状况(钢轨外口轨底与垫板挡肩,顶铁与尖轨、新轨轨腰,尖轨、心轨轨底与滑床板,尖轨与基本轨,心轨与翼轨,扣件弹条中部前端下额与轨底顶面);调整前,检查所有钢轨接头平顺性,必须达到规范要求;调整后,道岔各项几何尺寸、平顺性指标必须满足要求;坚持以直股为主的原则;道岔内部轨距、水平应采用道尺全面检查,与轨检小车数据进行对比分析。
1作业准备1.1人员及机具(1)人员配置道岔精调需要较高的技术水平,根据要求挑选专业技术水平高的技术员和技术工人进场。
所有技术和管理人员都必须经过培训,施工前所有作业工人都必须经过技能培训,经考核合格后方可上岗。
主要进场人员及分工见下表:(2)机具配置1)主要测量设备1.2技术准备三掌握一考核:技术人员已认真学习道岔设计图纸等设计文件,充分理解掌握板式道岔设计特点和关键技术,掌握相应的技术标准和规范,掌握正确的调整方法;所有施工人员已进行技术交底培训、考核,合格后持证上岗。
1.3 现场准备“三完成二到位一合格”。
三完成:道岔铺设已完成、焊接(含自由及锁定)及焊缝精磨已完成、道岔前后200m范围轨道铺设及放散锁定已完成;二到位:钢轨件清理到位,精调工具、人员及调整件已到位;一合格:精调仪器已到场且检校合格。
2技术要求道岔精调后满足《关于印发《客运专线铁路高速道岔首组铺设质3施工工艺流程四阶段:施工准备阶段、粗调阶段、工务精调阶段、工电联调阶段工艺流程:先粗调、后精调、再联调,先整体、后局部,先直股、后曲股,先高低、后方向、再水平4粗调根据道岔铺装图纸进行道岔铺设,铺设完成后,对道岔转辙器及辙叉部分、密贴、滚轮、轨头等部位进行粗调。
(1)道岔转辙器及辙叉部分调整1)通过道岔放样确定直基本轨的位置及方向;2)通过直基本轨的位置用方尺保证直曲基本轨的相对位置;3)通过控制尖轨到基本轨前端的距离尖轨的相对位置。
道岔铺设作业指导书一、任务描述本次道岔铺设作业旨在对某铁路线路进行道岔的安装和调试,确保道岔的正常运行和安全使用。
具体任务包括道岔的选型、设备准备、道岔铺设、连接调试等。
二、道岔选型1. 根据线路设计要求和实际情况,选择适合的道岔型号和规格。
2. 考虑道岔的曲线半径、线路速度、车辆类型等因素,确保道岔的运行安全和平稳。
三、设备准备1. 道岔:根据选型结果,准备相应数量和型号的道岔。
2. 道岔连接件:包括道岔心、道岔舌、道岔检查杆等,确保连接件完整且符合要求。
3. 道岔固定件:包括道岔底板、道岔底板螺栓等,确保固定件完好且符合要求。
4. 道岔调整工具:包括道岔调整器、扳手、螺丝刀等,确保工具齐全并处于良好状态。
5. 安全防护设备:包括安全帽、安全鞋、防护手套等,确保施工人员的安全。
四、道岔铺设1. 根据线路设计图纸和实际情况,在指定位置进行道岔铺设。
2. 按照规范要求,进行道岔底板的安装和固定。
3. 安装道岔心、道岔舌等连接件,确保连接牢固、灵活可靠。
4. 进行道岔的调整和校正,确保道岔的几何尺寸和位置符合要求。
5. 进行道岔的固定和焊接,确保道岔的稳定性和牢固性。
6. 进行道岔的检查和测试,确保道岔的运行正常、无卡滞现象。
五、连接调试1. 进行道岔的连接调试,确保道岔与相邻轨道的连接平稳、无缝隙。
2. 调试道岔的切换机构,确保切换灵活、可靠。
3. 进行道岔的信号检查,确保信号灯显示准确、无误。
4. 进行道岔的动态试验,模拟列车通过,确保道岔的运行安全、无故障。
六、安全注意事项1. 施工人员必须佩戴安全防护设备,严禁穿拖鞋、裸露脚趾等不符合安全要求的行为。
2. 施工现场必须设置警示标志和安全警戒线,确保施工区域的安全。
3. 施工人员必须熟悉道岔的安装和调试要求,严禁擅自操作和调整道岔。
4. 施工过程中,必须按照规范要求进行检查和测试,确保道岔的质量和安全性。
5. 施工完成后,必须清理施工现场,确保道岔周围的环境整洁。
道岔转辙装置安装作业指导书
一、采用标准
各种型号道岔采用标准图见下表:
二、工艺流程
三、操作要点
1、施工准备:安装前,应由信号技工组织对道岔的方正情况进行测量。
发现不方正道岔时,应请工务部门进行整治。
2、道岔方正后,安装L铁,测量转辙装置的安装尺寸。
核实测量数据无误后,集中对转辙安装装置打眼加工,对电动转辙机进行倒边。
3、安装转辙装置时,各部绝缘安装正确无遗漏,无破损;各种螺栓应紧固,并达到规定的坚固力距;各部螺母、铁垫片、弹簧垫圈、开
口销等应齐全。
4、电动转辙机的动作杆与密贴调整杆应安装在同一直线上,并平行于道岔第一连接杆;长基础角钢应与单开道岔直股基本轨垂直,其偏移量不得大于20mm,短基础角钢应与长基础角钢垂直。
5、机械调整:先调整道岔的定、反位密贴,再调整表示杆缺口,最后进行4mm不锁闭调整。
6、电气调整:单独送电操作道岔,确定道岔转换正常无卡滞后,测量其动作电流,最后进行4mm不锁闭道岔,电动转辙摩檫电流调整。
7、多转辙机道岔(ZYJ7、ZY4)机械调整时,应多台转辙机同时协调进行。
四、质量标准
符合《铁路信号工程施工质量验收标准》TB10419—2003;
符合相应道岔安装图册标准。
五、安全注意事项
1、施工机具、材料放置不得侵限,按规定对作业区设置防护。
2、加工安装装置或在钢轨上钻孔时,要严格遵循“电钻安全操作规程”。
3、要注意避让来往列车。
4、调整道岔时,要防止挤伤手脚。
道岔安装调试作业指导书一、工作概述道岔是指在铁路交叉口或分岔处,用于改变列车行进方向和轨道的设备。
道岔的安装调试是保证铁路交叉口和分岔处正常运行的重要环节。
本文档旨在对道岔安装调试作业的步骤、要点及注意事项进行详细介绍,以确保施工过程中的安全性、可靠性和规范性。
二、施工准备1. 材料准备•道岔及连接件•定位销、调整销、顶安螺栓等配件•管制器、控制电缆等配套设备•轨枕、轨枕压板等2. 工具准备•扳手、水平仪、榔头等手工具•钻机、电烙铁等电动工具•测量工具:卡尺、游标卡尺、角尺、百分表等•安全用品:防护手套、工作服、安全帽、防护镜等3. 现场准备•确定道岔的安装位置和方向•清理铁路道路,确保安装工作面整洁无杂物•确认调道现场的技术和安全职责,分配好工作任务三、安装调试步骤1. 准确测量首先需要对道岔的安装位置进行准确的测量,包括测量道岔轨底高、路基坡度、穿越角、移行曲线半径、曲线变量等参数。
有了准确的测量数据,才能保证道岔的安装准确无误。
2. 定位设置根据测量结果和道岔连接件的要求,将道岔与连接件安装在正确定位,并进行校验。
需要注意的是,定位销的位置一定要与铁道中心线垂直,并在保证道岔的有效工作范围内设置。
3. 安装调整在道岔的各个连接部位要上下一致,左右对称,保证各部位的垂直与水平度符合要求。
使用扳手和调整销,进行调整。
同时还需要对连接处的顶安螺栓进行拧紧,使其与轨枕紧密相连。
4. 检查连接电缆和管制器安装道岔的连接电缆和管制器并进行检查,确保其连接牢固、电线配色无误、接线端口无误、线缆无折断。
如果有问题,及时纠正并修复。
5. 验收调试安装调试完毕后要进行验收调试,将轮轴机车或道岔检修车开入已经安装好的道岔上,并根据列车标准測驾车於道岔上安全通过。
同时还需使用测量工具对道岔在行驶过程中实际的弯曲程度、高度差和轨距等参数进行测量。
如果发现任何问题,需要重新进行调整。
四、注意事项•路基和轨道的质量必须符合标准,确保道岔的安装质量。
道岔转辙装置安装作业指导书一、引言道岔转辙装置是铁路交通系统中重要的设备之一,用于改变列车行进方向。
为确保道岔转辙装置的正确安装和使用,特编写本作业指导书,旨在指导安装人员进行操作。
二、安装前的准备工作1. 确认施工计划:仔细研究设计图纸和相关规范,了解具体安装要求和流程,制定施工计划。
2. 安全措施:在施工前,安装人员应穿戴好安全装备,包括安全帽、安全鞋、工作手套等,并确保施工区域的安全。
3. 确认材料和工具准备:核对所需材料和工具的准备情况,确保齐全并符合要求。
三、安装步骤1. 清理施工区域:清理道岔和转辙装置的施工区域,确保无杂物和障碍物。
2. 安装道岔:根据设计图纸和相关规范,将道岔进行准确的定位和布置,并使用固定装置进行固定。
3. 安装转辙装置:将转辙机构按照设计要求安装在道岔上,并进行适当的调整和固定。
4. 连接控制装置:将转辙装置与控制装置进行连接,并进行相应的测试,确保连接正常。
5. 调试和检测:对安装好的道岔转辙装置进行调试和检测,确保操作正常,转辙动作灵活可靠。
6. 安全防护:安装完成后,对道岔转辙装置进行防护措施,确保设备的安全性和可靠性。
四、安装注意事项1. 严格按照设计图纸和相关规范进行安装,严禁随意更改或调整。
2. 安装过程中需注意作业人员的安全,避免发生意外。
3. 与其他设备和装置的连接必须符合相关要求,确保信号传递的准确性和稳定性。
4. 安装完成后,对设备进行全面的测试和检测,确保设备的正常运行。
5. 在施工过程中,应注意施工区域的整洁和清理,避免杂物和碎片对设备运行产生影响。
五、安装后的验证工作1. 动态测试:在完成安装后,对道岔转辙装置进行运行测试,模拟实际使用场景,确保转辙动作准确可靠。
2. 检查和调整:对道岔转辙装置进行全面检查,确保所有零部件安装牢固,无松动现象,并进行必要的调整和修正。
3. 记录和报告:对安装过程进行记录,并向相关部门提交安装报告,包括安装情况、测试结果等。
预铺道岔施工作业指导书1.准备作业:1.1.1主要负责人员施工总负责:项目经理负责施工整体工作。
技术总负责:(项目总工负责整体技术工作。
安质总负责:(安质部长负责整体安全质量工作。
现场施工负责:(作业队长负责施工区段内具体事宜,对重点环节作好检查、把关。
现场技术负责:(技术主管负责曲线拨移的全部技术工作。
现场安全负责:(安质员负责施工地段、施工过程安全质量的全面检查,发现问题及时提出,并检查整改措施的落实情况。
1.1.2、劳动力配置: 职工人民工: 人(1松扣件和上扣件人;(2用起道机垫入或撤出滚筒人;捣固机操作人(3防护人员人;(4驻站联络员名,负责与施工现场联系;(5辅助生产人,负责回收、后勤及配合。
1.2 机具设备1.2.1、机具配备切割机2台,拉伸器2台、钻孔机2台,发电机2台,起拨道机5台,捣固机2台,,捣镐100把,撬棍200根,备用钢轨(无眼不短于7m和有眼不短于6.25m各2根共4根,臌包夹板8块,长孔夹板8块,普通P60kg鱼尾板8块,急救器4副,P60kg钢轨接头螺栓带帽及单弹簧垫圈50套,扭矩扳手2个,弦绳1付,道尺2把,红白油漆各一桶,排笔2个,直尺1把,钢卷尺若干(不短于5m其他必备使用工具若干。
1.3施工安全及劳动保护1.3.1在行车线旁作业,要指派专人了望列车,以口笛或喇叭呼唤下道,注意料具不得侵线.1.3.2铺设枕木,连接钢轨、方正枕木、垫板、道钉、拨道、改道等有关线路单项技术作业标准所规定的安全作业。
1.3.3 在有轨道电路上铺设道岔时,还应执行有关的安全作业规定。
1.3.4 道岔重心不在成品中心,吊起时应注意挂钩位置,以保持平稳,也可以将随车带出的岔枕及配件向外端装载,以平衡其中心。
2. 基本作业:2.1操作过程:2.1.1 熟悉定型图、设计图等道岔技术要求;2.1.2在换铺提速道岔前,应事先进行实地勘察,根据岔区情况,做好道岔施工设计,并在现场定出新岔位的坐标。
( 安全技术 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改道岔安装调试作业指导书(新编版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes道岔安装调试作业指导书(新编版)适用范围本施工作业指导书适用于四线制、五线制道岔、液压道岔安装调试单项试验。
作业准备1、施工调查2.1.1组织相关技术人员进行设计文件审核。
熟悉道岔转换、表示工作原理及改配线方案。
2.1.2联系工区检查确认组合到分线盘、分线盘至转辙机电缆通道正确。
需要修改配线的,根据修改设计文件,确认改配线位置及拆除、添加配线方案及措施,并做好醒目标志。
2.1.3调查确认现场原道岔号、道岔位置、开向、电转机安装位置、电缆配线与图纸是否相符。
道岔电缆终端盒是否影响新铺道岔电转机下落。
2.1.4调查确认原道岔岔前、岔后、及道岔切割绝缘{直股或弯股切割}位置及型号、数量。
2.1.5调查确认原道岔跳线、轨道连接线、轨道引接线安装位置及规格、数量。
2.1.6调查确认工务预铺道岔位置、道岔预铺是否平顺,轨距、枕距是否符合道岔安装技术要求,电转机安装位置空间是否侵限。
2、工作前准备2.2.1安全预想2.2.2召开班前会,作业负责人布置当日工作内容和人员分工,明确作业地点、时间、任务、方法、标准。
2.2.3做好安全预想,由作业负责人(或安全员)根据当日工作内容有针对性地交待劳动安全和行车安全措施。
2.2.4清点、检查作业工具、材料、仪表齐全良好。
2.2.5试验通讯联络工具、照明工具(根据作业时间)状态良好2.2.6作业防护用品携带齐全。
3、登记联系2.3.1驻站(所)联络员按照规定提前50分钟到岗,在《行车设备检查登记簿》内登记,得到车站值班员(调度员)允许作业的命令后,通知现场作业负责人和安全防护员上道作业,按规定做好安全防护。
2.3.2作业前作业人员应与驻站(所)联络员互试通信联络工具,确定作业地点、内容。
带领作业人员提前30分钟到作业地点就近路网作业门外待命。
2.3.3接到准许上道作业命令后,按照规定的作业行进路线,带领作业人员进入作业区。
2.3.4作业中安全防护员将作业地点变动情况及时通知驻站(所)联络员,定时与驻站(所)联络员进行联络,确保通讯畅通。
1、道岔安装预调室内外作业人员必须共同确认新预铺道岔电转机安装位置与原道岔电转机安装位置一致。
3.1.1道岔杆件、托板安装平顺、配件齐全,紧固良好。
3.1.2电转机安装平整,连接油管,加注液压油,排净空气,手摇电转机调整道岔开程,在道岔定位、反位时,尖轨与基本轨间的距离一动185MM.二动75mm.动程:一动200,二动160.道岔在定位和反位时,尖轨与基本轨,密贴段各牵引点的间有4mm及以上间隙时,道岔不得锁闭和接通道岔表示。
3.1.2两牵引点之间有5mm及以上间隙时不得接通道岔表示电路。
3.2道岔转换检查3.2.3ZYJ7电液转辙机在正常转换时,液压系统有足够的压力(13--15兆帕),溢流阀溢流压力应调整为额定转换压力的1.1~1.3倍;道岔因故不能转换到底时,溢流阀应溢流。
3.3道岔位置室内外一致性检查3.2.2ZD(J)9型转辙机在正常转动时,摩擦连接器不空转,作用良好;道岔因故不能转换到底时,摩擦连接器应空转。
摩擦转换力应调整符合产品技术要求。
通过室内操纵道岔转换,核对启动继电器(2DQJ)与操纵意图一致,道岔实际开向应与室内操纵意图一致,定反位表示继电器与道岔实际开向一致。
3.4切断表示检查断开转辙机和密贴检查器中任意一组表示接点时,必须切断表示电路。
2.2转辙机内部检修2.2.1机盖开闭自如,防水,防尘性能良好,暗锁灵活有效。
2.2.2转辙机的遮断开关锁通断电源性能良好,通电时,摇把挡板能有效阻挡摇把插入摇把齿轮。
当切断开关时,摇把能顺利插入摇把齿轮。
电源一旦被切断,非经人工恢复不得接通电路,摇把齿轮的轴用挡圈无脱落现象。
2.2.3正常转换道岔时,滚珠丝杠动作平稳无噪音,摩擦连接器作用良好。
2.2.4转辙机上、下两检测杆无上下张嘴和左右偏移现象,叉型连接头销孔的磨损量不大于1mm。
2.2.5速动开关通、断电作用良好。
2.2.6滚珠丝杠、动作杆、检测杆、齿轮组、锁闭块、锁舌、操纵板等均应保持润滑。
2.2.7检测杆的缺口调整应为指示标对准检测杆缺口标记中间,用于尖轨、心轨第一牵引点的转辙机距两侧各1.5±0.5mm,其余牵引点的转辙机距两侧各2.0±0.5mm,且机内外一致。
2.2.8各部螺丝、防松卡齐全良好;接线端子压线良好,无松脱。
2.2.9转辙机内部无异物。
2.3外锁闭及安装装置检修2.3.1各部机件安装标准牢固,无脱落、折断、断裂现象,各部螺丝采取防松措施。
2.3.2各种机件保持清洁、油润、无锈蚀。
2.3.3表示杆销子旷动量应不大于0.5mm,其它部位不大于lmm。
2.3.4锁钩横向轴串效果良好,能灵活调节锁钩转角。
锁闭铁、锁闭框无裂纹,锁钩轴销与尖轨连接铁销孔之间应有0.5mm间隙。
2.3.5锁闭杆限位槽与限位螺钉(限位销)的凹型磨耗深度不大于lmm;发现超标时及时更换处理。
2.3.6各种杆件在道岔转换过程中动作平稳、灵活,无弯曲,无别劲,无卡阻现象。
2.3.7尖轨及心轨的动程及锁闭量符合要求:60kg/m12号道岔:尖轨第一牵引点动程160±5mm,锁闭量≥35mm;尖轨第二牵引点动程75±5mm,锁闭量≥20mm;60kg/m12号道岔(SC325):尖轨第一牵引点动程160±5mm,锁闭量≥35mm;尖轨第二牵引点动程114±5mm,锁闭量≥20mm;尖轨第三牵引点动程55(71-16)±5mm,锁闭量≥20mm;心轨第一牵引点动程101±3mm,锁闭量≥35mm;心轨第二牵引点动程58mm,,锁闭量≥20mm;60kg/m18号道岔(CZ2537灰枕):尖轨第一牵引点动程160±5mm,锁闭量≥35mm;尖轨第二牵引点动程118±5mm,锁闭量≥20mm;尖轨第三牵引点动程75±5mm,锁闭量≥20mm;心轨第一牵引点动程119±3mm,锁闭量≥30mm;心轨第二牵引点动程71mm,锁闭量≥20mm;60kg/m18号道岔(钢枕):尖轨第一牵引点动程160±5mm,锁闭量≥35mm;尖轨第二牵引点动程122±5mm,锁闭量≥20mm;尖轨第三牵引点动程69±5mm,锁闭量≥20mm;心轨第一牵引点动程98±3mm,锁闭量≥30mm;心轨第二牵引点动程56mm,锁闭量≥20mm;60kg/m18号道岔(客专线GLC07):尖轨第一牵引点动程160±2mm,锁闭量≥35mm;尖轨第二牵引点动程118±2mm,锁闭量≥20mm;尖轨第三牵引点动程71±2mm,锁闭量≥20mm;心轨第一牵引点动程115±1mm,锁闭量≥35mm;心轨第二牵引点动程64mm,锁闭量≥20mm;60kg/m12号道岔(客专GLC06):尖轨第一牵引点动程160±2mm,锁闭量≥35mm;尖轨第二牵引点动程91±2mm,锁闭量≥20mm;心轨第一牵引点动程123±1mm,锁闭量≥35mm;心轨第二牵引点动程76mm,锁闭量≥20mm;尖轨及心轨各牵引点动程及锁闭量定、反位应均匀,其偏差不大于2mm;其它型号按《信号维护规则》第3.7.3条执行。
2.3.8按周期检查、测试绝缘套管、垫片,更换不良的杆件绝缘套管、垫片。
2.4道岔状况动态检查2.4.1设备无外界干扰和异状,尖轨和基本轨间无异物,杆件处无杂物。
2.4.2道岔密贴状态良好,尖轨、基本轨无肥边,不得影响道岔密贴。
2.4.3扳动道岔时各部动作灵活、平稳,无异声,无异状,无反弹。
2.4.4道岔密贴尖轨、斥离尖轨及心轨无翘头,无变形。
2.4.5道岔各牵引点处锁闭杆中心对应两基本轨或翼轨之间的工务几何尺寸符合要求:60kg/m12号道岔(SC325):尖轨第一牵引点1440mm,尖轨第二牵引点1475mm,尖轨第三牵引点1522mm,心轨第一牵引点134mm,心轨第二牵引点492mm;60kg/m18号道岔(灰枕):尖轨第一牵引点1437mm,尖轨第二牵引点1455mm,尖轨第三牵引点1501mm,心轨第一牵引点117mm,心轨第二牵引点447.3mm;60kg/m18号道岔(钢枕):尖轨第一牵引点1438mm,尖轨第二牵引点1462mm,尖轨第三牵引点1504mm,心轨第一牵引点124mm,心轨第二牵引点427mm;60kg/m18号道岔(客专线GLC07):尖轨第一牵引点1438mm,尖轨第二牵引点1462mm,尖轨第三牵引点1504mm,心轨第一牵引点124mm,心轨第二牵引点427mm;60kg/m12号道岔(客专线GLC06):尖轨第一牵引点1441mm,尖轨第二牵引点1497mm,心轨第一牵引点130mm,心轨第二牵引点476mm;60kg/m12号道岔(铁联线005-010钢枕):尖轨第一牵引点1439mm,尖轨第二牵引点1502mm;60kg/m12号道岔(专线4249灰枕):尖轨第一牵引点1441mm,尖轨第二牵引点1505mm。
2.4.6道岔在转换过程中尖轨或心轨不颤抖,各牵引点解锁或锁闭动作一致。
2.4.7手摇道岔时各部动作灵活、平稳,无反弹。
2.5箱盒内部检修2.5.1箱盒内部清洁,防尘、防潮设施良好,名牌齐全、正确,字迹清楚。
2.5.2箱盒内部螺丝紧固,配线绑扎整齐无破皮老化,采取防磨卡措施。
2.5.3器材类型正确,无过热现象,安装牢固。
2.5.4图纸塑封齐全,与实物相符。
2.6扳动试验2.6.1扳动道岔时各部动作灵活、平稳,无异声,无异状,无反弹。
2.6.2道岔尖轨与基本轨(心轨与翼轨)密贴良好,锁闭铁下斜面与锁钩内斜面吻合良好。
2.6.3在道岔各密贴段牵引点处插入4mm厚、20mm宽铁板时道岔不能锁闭和接通道岔表示,列车运行速度小于160mm的道岔,两牵引点之间插入10mm厚、20mm宽铁板时不得接通道岔表示;列车运行速度大于160mm的道岔,两牵引点之间插入5mm厚、20mm宽铁板时不得接通道岔表示。
2.6.4道岔转换终了时斥离轨开程符合标准,防跳装置作用良好,不松动,不卡阻。
