(物理)速度选择器和回旋加速器练习题含答案

高考物理速度选择器和回旋加速器题20套(带答案)一、速度选择器和回旋加速器1．图中左边有一对水平放置的平行金属板，两板相距为d ，电压为U 0，两板之间有垂直于纸面向里的匀强磁场，磁感应强度大小为B 0．图中右边有一半径为R 的圆形匀强磁场区域，磁感应强度大小为B 1，方向垂直于纸面朝外．一束离子垂直磁场沿如图路径穿出，并沿直径MN 方向射入磁场区域，最后从圆形区域边界上的P 点射出，已知图中θ=60o ，不计重力，求（1）离子到达M 点时速度的大小； （2）离子的电性及比荷q m． 【答案】（1）00U dB （2）00133U dB B R【解析】（1）离子在平行金属板之间做匀速直线运动，由平衡条件得：qvB 0=qE 0 已知电场强度：00U E d= 联立解得：0U v dB =（2）根据左手定则，离子束带负电离子在圆形磁场区域做匀速圆周运动，轨迹如图所示：由牛顿第二定律得：21mv qvB r= 由几何关系得：3r R =0133Uqm dB B R=点睛：在复合场中做匀速直线运动，这是速度选择器的原理，由平衡条件就能得到进入复合场的速度．在圆形磁场区域内根据偏转角求出离子做匀速圆周运动的半径，从而求出离子的比荷，要注意的是离开磁场时是背向磁场区域圆心的．2．如图所示，一束质量为m、电荷量为q的粒子，恰好沿直线从两带电平行板正中间通过，沿圆心方向进入右侧圆形匀强磁场区域，粒子经过圆形磁场区域后，其运动方向与入射方向的夹角为θ(弧度)．已知粒子的初速度为v0，两平行板间与右侧圆形区域内的磁场的磁感应强度大小均为B，方向均垂直纸面向内，两平行板间距为d，不计空气阻力及粒子重力的影响，求：(1)两平行板间的电势差U；(2)粒子在圆形磁场区域中运动的时间t；(3)圆形磁场区域的半径R．【答案】(1)U=Bv0d；（2）mqBθ；（3）R=0tan2mvqBθ【解析】【分析】（1）由粒子在平行板间做直线运动可知洛伦兹力和电场力平衡，可得两平行板间的电势差．（2）在圆形磁场区域中，洛伦兹力提供向心力，找到转过的角度和周期的关系可得粒子在圆形磁场区域中运动的时间．（3）)由几何关系求半径R．【详解】(1)由粒子在平行板间做直线运动可知，Bv0q=qE，平行板间的电场强度E=Ud，解得两平行板间的电势差：U=Bv0d(2)在圆形磁场区域中，由洛伦兹力提供向心力可知：Bv0q=m2vr同时有T=2rvπ粒子在圆形磁场区域中运动的时间t=2θπT解得t=m Bq θ(3)由几何关系可知：r tan2θ=R解得圆形磁场区域的半径R=0tan2mvqBθ3．如图所示为质谱仪的原理图，A为粒子加速器，电压为1U，B为速度选择器，其内部匀强磁场与电场正交，磁感应强度为1B，左右两板间距离为d，C为偏转分离器，内部匀强磁场的磁感应强度为2B，今有一质量为m，电量为q且初速为0的带电粒子经加速器A 加速后，沿图示路径通过速度选择器B，再进入分离器C中的匀强磁场做匀速圆周运动，不计带电粒子的重力，试分析：（1）粒子带何种电荷；（2）粒子经加速器A加速后所获得的速度v；（3）速度选择器的电压2U；（4）粒子在C区域中做匀速圆周运动的半径R。

高中物理速度选择器和回旋加速器练习题及答案及解析一、速度选择器和回旋加速器1．有一个正方体形的匀强磁场和匀强电场区域，它的截面为边长L =0.20m 的正方形，其电场强度为54.010E =⨯V/m ，磁感应强度22.010B -=⨯T ，磁场方向水平且垂直纸面向里，当一束质荷比为104.010mq-=⨯kg/C 的正离子流（其重力不计）以一定的速度从电磁场的正方体区域的左侧边界中点射入，如图所示。

（计算结果保留两位有效数字） (1)要使离子流穿过电场和磁场区域而不发生偏转，电场强度的方向如何？离子流的速度多大？(2)在(1)的情况下，在离电场和磁场区域右边界D =0.40m 处有与边界平行的平直荧光屏。

若只撤去电场，离子流击中屏上a 点；若只撤去磁场，离子流击中屏上b 点。

求ab 间距离。

（a ，b 两点图中未画出）【答案】(1)电场方向竖直向下；2×107m/s ；(2)0.53m 【解析】 【分析】 【详解】(1)电场方向竖直向下，与磁场构成粒子速度选择器，离子运动不偏转，根据平衡条件有qE qvB =解得离子流的速度为Ev B==2×107m/s (2)撤去电场，离子在碰场中做匀速圆周运动，所需向心力由洛伦兹力提供，则有2v qvB m R=解得mvR qB==0.4m 离子离开磁场区边界时，偏转角为θ，根据几何关系有1sin 2L R θ== 解得30θ=o在磁场中的运动如图1所示偏离距离1cos y R R θ=-=0.054m离开磁场后离子做匀速直线运动，总的偏离距离为1tan y y D θ=+=0.28m若撤去磁场，离子在电场中做匀变速曲线运动通过电场的时间L t v≤加速度qE a m=偏转角为θ'，如图2所示则21tan 2y v qEL vmv θ'=== 偏离距离为2212y at ==0.05m 离开电场后离子做匀速直线运动，总的偏离距离2tan y y D θ''=+=0.25m所以a 、b 间的距离ab =y +y '=0.53m2．如图所示，有一对平行金属板，两板相距为0.05m 。

高中物理速度选择器和回旋加速器及其解题技巧及练习题一、速度选择器和回旋加速器1．如图所示，在直角坐标系xOy 平面内有一个电场强度大小为E 、方向沿-y 方向的匀强电场，同时在以坐标原点O 为圆心、半径为R 的圆形区域内，有垂直于xOy 平面的匀强磁场，该圆周与x 轴的交点分别为P 点和Q 点，M 点和N 点也是圆周上的两点，OM 和ON 的连线与+x 方向的夹角均为θ=60°。

现让一个α粒子从P 点沿+x 方向以初速度v 0射入，α粒子恰好做匀速直线运动，不计α粒子的重力。

(1)求匀强磁场的磁感应强度的大小和方向；(2)若只是把匀强电场撤去，α粒子仍从P 点以同样的速度射入，从M 点离开圆形区域，求α粒子的比荷q m； (3)若把匀强磁场撤去，α粒子的比荷qm不变，α粒子仍从P 点沿+x 方向射入，从N 点离开圆形区域，求α粒子在P 点的速度大小。

【答案】(1)0E v ，方向垂直纸面向里(2)03BR (3)3v 0 【解析】 【详解】（1）由题可知电场力与洛伦兹力平衡，即qE =Bqv 0解得B =Ev 由左手定则可知磁感应强度的方向垂直纸面向里。

（2）粒子在磁场中的运动轨迹如图所示，设带电粒子在磁场中的轨迹半径为r ，根据洛伦兹力充当向心力得Bqv 0=m 20v r由几何关系可知r=3R，联立得q m=03BR（3）粒子从P到N做类平抛运动，根据几何关系可得x=32R=vty=32R=12×qEmt2又qE=Bqv0联立解得v=323Bqv Rm=3v02．如图所示，一束质量为m、电荷量为q的粒子，恰好沿直线从两带电平行板正中间通过，沿圆心方向进入右侧圆形匀强磁场区域，粒子经过圆形磁场区域后，其运动方向与入射方向的夹角为θ(弧度)．已知粒子的初速度为v0，两平行板间与右侧圆形区域内的磁场的磁感应强度大小均为B，方向均垂直纸面向内，两平行板间距为d，不计空气阻力及粒子重力的影响，求：(1)两平行板间的电势差U；(2)粒子在圆形磁场区域中运动的时间t；(3)圆形磁场区域的半径R．【答案】(1)U=Bv0d；（2）mqBθ；（3）R=0tan2mvqBθ【解析】【分析】（1）由粒子在平行板间做直线运动可知洛伦兹力和电场力平衡，可得两平行板间的电势差．（2）在圆形磁场区域中，洛伦兹力提供向心力，找到转过的角度和周期的关系可得粒子在圆形磁场区域中运动的时间．（3）)由几何关系求半径R．【详解】(1)由粒子在平行板间做直线运动可知，Bv 0q=qE ，平行板间的电场强度E=Ud，解得两平行板间的电势差：U=Bv0d(2)在圆形磁场区域中，由洛伦兹力提供向心力可知：Bv 0q=m 20v r同时有T=2rv π 粒子在圆形磁场区域中运动的时间t=2θπT 解得t=mBqθ(3)由几何关系可知：r tan2θ=R解得圆形磁场区域的半径R=0tan 2mv qBθ3．如图所示，M 、N 为水平放置的两块平行金属板，板间距为L ，两板间存在相互垂直的匀强电场和匀强磁场，电势差为MN 0U U =-，磁感应强度大小为0B .一个带正电的粒子从两板中点垂直于正交的电、磁场水平射入，沿直线通过金属板，并沿与ab 垂直的方向由d 点进入如图所示的区域（忽略电磁场的边缘效应）．直线边界ab 及ac 在同一竖直平面内，且沿ab 、ac 向下区域足够大，不计粒子重力，30a ∠=︒，求：(1)粒子射入金属板的速度大小；(2)若bac 区域仅存在垂直纸面向内的匀强磁场罗要使粒子不从ac 边界射出，设最小磁感应强度为B 1；若bac 区域内仅存在平行纸面且平行ab 方向向下的匀强电场，要使粒子不从ac 边射出，设最小电场强度为E 1.求B 1与E 1的比值为多少? 【答案】（1）v =00U BL （2）01102B LB E U = 【解析】 【详解】(1)设带电粒子电荷量为q 、质量为m 、射入金属板速度为v ，粒子做直线运动时电场力与洛伦兹力平衡，根据平衡条件有：qvB 0= qE 0 ①E 0 =U L ② 解得:v =00U B L③(2)仅存在匀强磁场时，若带电粒子刚好不从ac 边射出，则其轨迹圆与ac 边相切，则11sin 30ad R s R =+︒④ qvB 1 =2v m R⑤得:B 1=3admvqS ⑥ 仅存在匀强电场时，若粒子不从ac 边射出，则粒子到达边界线ac 且末速度也是与ac 边相切，即： x =vt ⑦ y =12at 2⑧ qE 1=ma ⑨ tan30º=ad xS y+ ⑩ y v at = ⑾tan30º =yvv⑿ 得:E 1=232admv qS ⒀ 所以:01102B L B E U = ⒁4．如图，平行金属板的两极板之间的距离为d ，电压为U 。

速度选择器和回旋加速器压轴题试卷含答案解析一、高中物理解题方法：速度选择器和回旋加速器1．如图，正方形ABCD 区域内存在着竖直向下的匀强电场和垂直纸面向里的匀强磁场，已知该区域的边长为L 。

一个带电粒子（不计重力）从AD 中点以速度v 水平飞入，恰能匀速通过该场区；若仅撤去该区域内的磁场，使该粒子以同样的速度v 从AD 中点飞入场区，最后恰能从C 点飞出；若仅撤去该区域内的电场，该带电粒子仍从AD 中点以相同的速度v 进入场区，求： (1)该粒子最后飞出场区的位置；(2)仅存电场与仅存磁场的两种情况下，带电粒子飞出场区时速度偏向角之比是多少？【答案】(1)AB 连线上距离A 点32L 处，(2)34。

【解析】 【详解】(1)电场、磁场共存时，粒子匀速通过可得：qvB qE =仅有电场时，粒子水平方向匀速运动：L vt =竖直方向匀加速直线运动：2122L qE t m= 联立方程得：2qELv m=仅有磁场时：2mv qvB R= 根据几何关系可得：R L =设粒子从M点飞出磁场，由几何关系：AM=2 22L R⎛⎫-⎪⎝⎭=3L所以粒子离开的位置在AB连线上距离A点3L处；(2)仅有电场时，设飞出时速度偏角为α，末速度反向延长线过水平位移中点：2tan12LLα==解得：45α︒=仅有磁场时，设飞出时速度偏角为β：tan3AMOAβ==解得：60β︒=所以偏转角之比：34αβ=。

2．如图所示，相距为d的平行金属板M、N间存在匀强电场和垂直纸面向里、磁感应强度为B0的匀强磁场；在xOy直角坐标平面内，第一象限有沿y轴负方向场强为E的匀强电场，第四象限有垂直坐标平面向里、磁感应强度为B的匀强磁场．一质量为m、电荷量为q 的正离子(不计重力)以初速度v0沿平行于金属板方向射入两板间并做匀速直线运动，从P 点垂直y轴进入第一象限，经过x轴上的A点射出电场进入磁场．已知离子过A点时的速度方向与x轴成45°角．求：(1)金属板M 、N 间的电压U ；(2)离子运动到A 点时速度v 的大小和由P 点运动到A 点所需时间t ；(3)离子第一次离开第四象限磁场区域的位置C (图中未画出)与坐标原点的距离OC ．【答案】(1)00B v d ；(2) t ＝0mv qE；(3) 2002mv mv qE qB + 【解析】 【分析】 【详解】离子的运动轨迹如下图所示（1）设平行金属板M 、N 间匀强电场的场强为0E ，则有：0U E d =因离子所受重力不计，所以在平行金属板间只受有电场力和洛伦兹力，又因离子沿平行于金属板方向射入两板间并做匀速直线运动，则由平衡条件得：000qE qv B = 解得：金属板M 、N 间的电压00U B v d =（2）在第一象限的电场中离子做类平抛运动，则由运动的合成与分解得：0cos 45v v= 故离子运动到A 点时的速度：02v v =根据牛顿第二定律：qE ma =设离子电场中运动时间t ，出电场时在y 方向上的速度为y v ，则在y 方向上根据运动学公式得y v at =且0tan 45y v v =联立以上各式解得，离子在电场E 中运动到A 点所需时间：0mv t qE=（3）在磁场中离子做匀速圆周运动，洛伦兹力提供向心力，则由牛顿第二定律有：2v qvB m R=解得：02mv mv R qB qB== 由几何知识可得022cos 452mv AC R R qB===在电场中，x方向上离子做匀速直线运动，则2mv OAv tqE==因此离子第一次离开第四象限磁场区域的位置C与坐标原点的距离为：2002mv mvOC OA ACqE qB=+=+【点睛】本题考查电场力与洛伦兹力平衡时的匀速直线运动、带电粒子在匀强磁场中的运动的半径与速率关系、带电粒子在匀强电场中的运动、运动的合成与分解、牛顿第二定律、向心力、左手定则等知识，意在考查考生处理类平抛运动及匀速圆周运动问题的能力．3．如图中左边有一对平行金属板，两板相距为d，电压为U，两板之间有匀强磁场，磁感应强度大小为B0，方向与金属板面平行并垂直于纸面朝里。

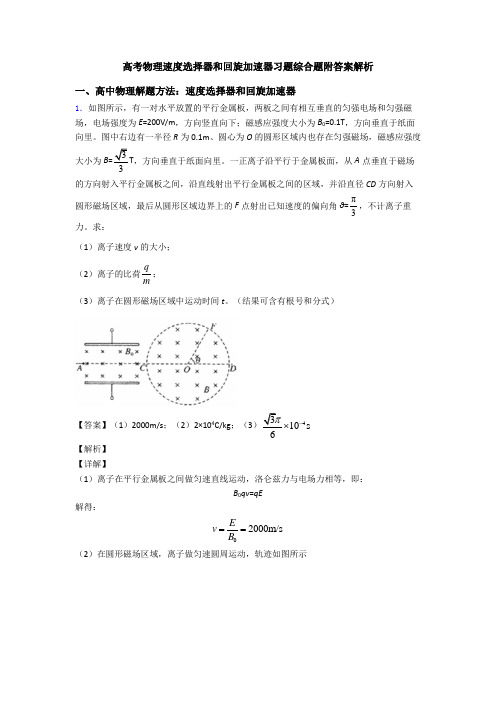

高考物理速度选择器和回旋加速器习题综合题附答案解析一、高中物理解题方法：速度选择器和回旋加速器1．如图所示，有一对水平放置的平行金属板，两板之间有相互垂直的匀强电场和匀强磁场，电场强度为E =200V/m ，方向竖直向下；磁感应强度大小为B 0=0.1T ，方向垂直于纸面向里。

图中右边有一半径R 为0.1m 、圆心为O 的圆形区域内也存在匀强磁场，磁感应强度大小为B =33T ，方向垂直于纸面向里。

一正离子沿平行于金属板面，从A 点垂直于磁场的方向射入平行金属板之间，沿直线射出平行金属板之间的区域，并沿直径CD 方向射入圆形磁场区域，最后从圆形区域边界上的F 点射出已知速度的偏向角θ=π3，不计离子重力。

求：（1）离子速度v 的大小； （2）离子的比荷q m； （3）离子在圆形磁场区域中运动时间t 。

（结果可含有根号和分式）【答案】（1）2000m/s ；（2）2×104C/kg ；（34310s 6π- 【解析】 【详解】（1）离子在平行金属板之间做匀速直线运动，洛仑兹力与电场力相等，即：B 0qv =qE解得：2000m/s Ev B == （2）在圆形磁场区域，离子做匀速圆周运动，轨迹如图所示由洛仑兹力公式和牛顿第二定律有：2v Bqv m r=由几何关系有：2R tanrθ=离子的比荷为：4 210C/kg qm=⨯ （3）弧CF 对应圆心角为θ，离子在圆形磁场区域中运动时间t ，2t T θπ=2mT qBπ=解得：43106t s π-=2．如图所示为质谱仪的原理图，A 为粒子加速器，电压为1U ，B 为速度选择器，其内部匀强磁场与电场正交，磁感应强度为1B ，左右两板间距离为d ，C 为偏转分离器，内部匀强磁场的磁感应强度为2B ，今有一质量为m ，电量为q 且初速为0的带电粒子经加速器A 加速后，沿图示路径通过速度选择器B ，再进入分离器C 中的匀强磁场做匀速圆周运动，不计带电粒子的重力，试分析： （1）粒子带何种电荷；（2）粒子经加速器A 加速后所获得的速度v ； （3）速度选择器的电压2U ；（4）粒子在C 区域中做匀速圆周运动的半径R 。

高中物理速度选择器和回旋加速器习题复习题附答案解析一、高中物理解题方法：速度选择器和回旋加速器1．如图所示，水平放置的两平行金属板间存在着相互垂直的匀强电场和匀强磁场。

已知两板间的电势差为U ，距离为d ；匀强磁场的磁感应强度为B ，方向垂直纸面向里。

一质量为m 、电荷量为q 的带电粒子从A 点沿水平方向射入到两板之间，恰好沿直线从M 点射出；如果撤去磁场，粒子从N 点射出。

M 、N 两点间的距离为h 。

不计粒子的重力。

求： （1）匀强电场场强的大小E ； （2）粒子从A 点射入时的速度大小v 0； （3）粒子从N 点射出时的动能E k 。

【答案】（1）电场强度U E d =；（2）0U v Bd =；（3）2222k qUh mU E d B d=+【解析】 【详解】 （1）电场强度U E d=（2）粒子做匀速直线运动，电场力与洛伦兹力大小相等，方向相反，有：0qE qv B = 解得0E U v B Bd== （3）粒子从N 点射出，由动能定理得：2012k qE h E mv ⋅=-解得2222k qUh mU E d B d=+2．质谱仪最初由汤姆孙的学生阿斯顿设计的，他用质谱仪发现了氖20和氖22，证实了同位素的存在．现在质谱仪已经是一种十分精密的仪器，是测量带电粒子的质量和分析同位素的重要工具．如右图所示是一简化了的质谱仪原理图．边长为L 的正方形区域abcd 内有相互正交的匀强电场和匀强磁场，电场强度大小为E ，方向竖直向下，磁感应强度大小为B ，方向垂直纸面向里．有一束带电粒子从ad 边的中点O 以某一速度沿水平方向向右射入，恰好沿直线运动从bc 边的中点e 射出（不计粒子间的相互作用力及粒子的重力），撤去磁场后带电粒子束以相同的速度重做实验，发现带电粒子从b 点射出，问： （1）带电粒子带何种电性的电荷?（2）带电粒子的比荷（即电荷量的数值和质量的比值qm）多大? （3）撤去电场后带电粒子束以相同的速度重做实验，则带电粒子将从哪一位置离开磁场，在磁场中运动的时间多少?【答案】（1）负电（2）2q E mB L =（3）从dc 边距离d 3L 处射出磁场；3BLEπ 【解析】 【详解】（1）正电荷所受电场力与电场强度方向相同，负电荷所受电场力与电场强度方向相反，粒子向上偏转，可知粒子带负电； （2）根据平衡条件：qE =qv 0B得：0E v B=撤去磁场后，粒子做类平抛运动，则有：x =v 0t =L2 212qE Ly t m == 得：2 q E m B L= （3）撤去电场后带电粒子束在磁场中做匀速圆周运动，则：200v qv B m r= 得：mv r L qB== 粒子从dc 边射出磁场，设粒子射出磁场距离d 点的距离为x ，根据几何关系：2222L x r r +-=（）r=L得：32x L =所以13θπ=23BL t T Eθππ== 答：（1）带电粒子带负电； （2）带电粒子的比荷2 qEm B L=； （3）撤去电场后带电粒子束以相同的速度重做实验，则带电粒子将从dc 边距离d 点32x L=处离开磁场，在磁场中运动的时间3BL t E =π．3．如图，平行金属板的两极板之间的距离为d ，电压为U 。

高中物理速度选择器和回旋加速器解题技巧及练习题含解析一、速度选择器和回旋加速器1．某一具有速度选择器的质谱仪原理如图所示，A 为粒子加速器，加速电压为U 1；B 为速度选择器，磁场与电场正交，电场方向向左，两板间的电势差为U 2，距离为d ；C 为偏转分离器，磁感应强度为B 2，方向垂直纸面向里。

今有一质量为m 、电荷量为e 的正粒子（初速度忽略，不计重力），经加速后，该粒子恰能通过速度选择器，粒子进入分离器后做匀速圆周运动，打在照相底片D 上。

求： (1)磁场B 1的大小和方向(2)现有大量的上述粒子进入加速器A ，但加速电压不稳定，在11U U -∆到11U U +∆范围内变化，可以通过调节速度选择器两板的电势差在一定范围内变化，使得加速后的不同速度的粒子都有机会进入C ，则打在照相底片D 上的宽度和速度选择器两板的电势差的变化范围。

【答案】（1）2112U mB dU e=2）()()11112222m U U m U U D B e e +∆-∆=，()11min 1U U U U U -∆=()11max 1U U U U U +∆=【解析】 【分析】 【详解】（1）在加速电场中2112U e mv =12U ev m=在速度选择器B 中21U eB v e d=得1B =根据左手定则可知方向垂直纸面向里；（2）由可得加速电压不稳后获得的速度在一个范围内变化，最小值为1v =112mv R eB =最大值为2v =222mv R eB =打在D 上的宽度为2122D R R =-22D B = 若要使不同速度的粒子都有机会通过速度选择器，则对速度为v 的粒子有1UeB v e d=得U=B 1vd代入B 1得2U U = 再代入v 的值可得电压的最小值min U U =最大值max U U =2．如图所示，水平放置的两平行金属板间存在着相互垂直的匀强电场和匀强磁场。

已知两板间的电势差为U ，距离为d ；匀强磁场的磁感应强度为B ，方向垂直纸面向里。

高中物理速度选择器和回旋加速器解题技巧及练习题及解析一、速度选择器和回旋加速器1．如图所示，虚线O 1O 2是速度选择器的中线，其间匀强磁场的磁感应强度为B 1，匀强电场的场强为E （电场线没有画出）。

照相底片与虚线O 1O 2垂直，其右侧偏转磁场的磁感应强度为B 2。

现有一个离子沿着虚线O 1O 2向右做匀速运动，穿过照相底片的小孔后在偏转磁场中做半径为R 的匀速圆周运动，最后垂直打在照相底片上（不计离子所受重力）。

(1)求该离子沿虚线运动的速度大小v ； (2)求该离子的比荷q m； (3)如果带电量都为q 的两种同位素离子，沿着虚线O 1O 2射入速度选择器，它们在照相底片的落点间距大小为d ，求这两种同位素离子的质量差△m 。

【答案】(1)1E v B =；(2)12q E m RB B =；(3)122B B qd m E∆=【解析】 【分析】 【详解】(1)离子沿虚线做匀速直线运动，合力为0Eq =B 1qv解得1Ev B =(2)在偏转磁场中做半径为R 的匀速圆周运动，所以22mv B qv R= 解得12q E m RB B = (3)设质量较小的离子质量为m 1，半径R 1；质量较大的离子质量为m 2，半径为R 2 根据题意R 2=R 1+2d 它们带电量相同，进入底片时速度都为v ，得2121mv B qv R =2222m v B qv R =联立得22121()B qm m m R R v∆=-=- 化简得122B B qdm E∆=2．边长L ＝0.20ｍ的正方形区域内存在匀强磁场和匀强电场，其电场强度为E ＝1×104V/m ，磁感强度B ＝0.05T ，磁场方向垂直纸面向里，当一束质荷比为mq＝5×10-8kg/C的正离子流，以一定的速度从电磁场的正方形区域的边界中点射入，离子流穿过电磁场区域而不发生偏转，如右图所示，不计正离子的重力，求： （1）电场强度的方向和离子流的速度大小（2）在离电磁场区域右边界D=0.4m 处有与边界平行的平直荧光屏．若撤去电场，离子流击中屏上a 点；若撤去磁场，离子流击中屏上b 点，则ab 间的距离是多少？．【答案】（1）竖直向下；52s 10m /⨯（2）1.34m 【解析】 【详解】（1）正离子经过正交场时竖直方向平衡，因洛伦兹力向上，可知电场力向下，则电场方向竖直向下； 由受力平衡得qE qvB =离子流的速度5210m /s Ev B==⨯ （2）撤去电场，离子在磁场中做匀速圆周运动，所需向心力由洛伦兹力提供，则有2v qvB m r=故0.2m mvr qB== 离子离开磁场后做匀速直线运动，作出离子的运动轨迹如图一所示图一由几何关系可得，圆心角60θ=︒1sin (0.60.13)m x L D R θ=+-=- 11tan (0.630.3)m=0.74m y x θ==-若撤去磁场，离子在电场中做类平抛运动，离开电场后做匀速直线运动，运动轨迹如图二所示图二通过电场的时间6110Lt s v-==⨯ 加速度11210m /s qEa m==⨯在电场中的偏移量210.1m2y at == 粒子恰好从电场右下角穿出电场，则tan 1y xv v α==由几何关系得20.4m y =a 和b 的距离()120.63-0.30.40.2m ab y y y L =++=++=1.34m3．如图所示为质谱仪的原理图，A 为粒子加速器，电压为1U ，B 为速度选择器，其内部匀强磁场与电场正交，磁感应强度为1B ，左右两板间距离为d ，C 为偏转分离器，内部匀强磁场的磁感应强度为2B ，今有一质量为m ，电量为q 且初速为0的带电粒子经加速器A 加速后，沿图示路径通过速度选择器B ，再进入分离器C 中的匀强磁场做匀速圆周运动，不计带电粒子的重力，试分析： （1）粒子带何种电荷；（2）粒子经加速器A 加速后所获得的速度v ； （3）速度选择器的电压2U ；（4）粒子在C 区域中做匀速圆周运动的半径R 。

【物理】物理速度选择器和回旋加速器练习题含答案含解析一、速度选择器和回旋加速器1．如图所示，水平放置的两平行金属板间存在着相互垂直的匀强电场和匀强磁场。

已知两板间的电势差为U ，距离为d ；匀强磁场的磁感应强度为B ，方向垂直纸面向里。

一质量为m 、电荷量为q 的带电粒子从A 点沿水平方向射入到两板之间，恰好沿直线从M 点射出；如果撤去磁场，粒子从N 点射出。

M 、N 两点间的距离为h 。

不计粒子的重力。

求： （1）匀强电场场强的大小E ； （2）粒子从A 点射入时的速度大小v 0； （3）粒子从N 点射出时的动能E k 。

【答案】（1）电场强度U E d =；（2）0U v Bd=；（3）2222k qUh mU E d B d =+【解析】 【详解】（1）电场强度U E d=（2）粒子做匀速直线运动，电场力与洛伦兹力大小相等，方向相反，有：0qE qv B = 解得0E U v B Bd== （3）粒子从N 点射出，由动能定理得：2012k qE h E mv ⋅=-解得2222k qUh mU E d B d=+2．如图所示的直角坐标系xOy ，在其第二象限内有垂直纸面向里的匀强磁场和沿y 轴负方向的匀强电场。

虚线OA 位于第一象限，与y 轴正半轴的夹角θ=60°，在此角范围内有垂直纸面向外的匀强磁场；OA 与y 轴负半轴所夹空间里存在与OA 平行的匀强电场，电场强度大小E =10N/C 。

一比荷q =1×106C/kg 的带电粒子从第二象限内M 点以速度v =2.0×103m/s 沿x 轴正方向射出，M 点到x 轴距离d =1.0m ，粒子在第二象限内做直线运动；粒子进入第一象限后从直线OA 上的P 点（P 点图中未画出）离开磁场，且OP =d 。

不计粒子重力。

(1)求第二象限中电场强度和磁感应强度的比值0E B ； (2)求第一象限内磁场的磁感应强度大小B ；(3)粒子离开磁场后在电场中运动是否通过x 轴？如果通过x 轴，求其坐标；如果不通过x 轴，求粒子到x 轴的最小距离。
