配电变压器雷击及预防(一)

10kV配电变压器雷击故障原因分析及防雷改造措施摘要：配电变压器在电力系统中是一种常见的电力设备，这种设备非常容易遭受到雷电的攻击，进而引发出各种故障，这样就需要在电力设计过程中进行配电变压器有效性的提升，不断的让防雷的性能得到全面的强化。

在实际案例当中，对于10kV配电变压器要进行雷击故障的研究和分析，提出多种防雷的保护性方案，让雷电对于配电变压器的威胁减少，以下对此进行分析和研究。

关键词：10kV配电变压器；雷击故障；原因；防雷改造措施在夏季的阴雨天气当中，雷电主要是在强烈的对流天气中形成的，在云层之间还有大地之间能够出现一些短时间的放电现象，这样对于一些高层建筑物还有带电的设备以及人员等等都可能造成极大的伤害。

在整个供电的网络当中，配变压器是一种非常容易遭受到电力供给的设备之一，一旦遭受到雷击那么就会让线路的运行不够稳定，出现非常频繁的跳闸现象，这样对于整个电力系统的有效运行会产生极大的危害。

为了能够减少危害的产生就需要对故障产生的原因进行分析，进而找出解决对策，希望本文以下的论述对于配电变压器的正常运行能够起到切实的作用。

一、雷电产生的原因还有雷击分类分析雷电的产生一般是在积雨云层比较旺盛的时候，冰晶有凇附，水滴破碎，之后形成一种对流空气，这样就会让云层产生电荷，在云层之上还有云层的下方向上形成一种点位差，然后就出现了云间放电的现象。

在这种现象之下，配电线路会受到雷电的供给，这种雷电攻击主要表现在两种方式上：首先，感应雷过电压，如果配电线路附近有雷电产生，并且雷电也是处于先导的放电过程中，先导通道当中的电荷对于配电线路可能就会产生静电的感应现象，在线路上的正电荷接近临近点的导线当中，形成一种上下的束缚电荷。

雷云在主要的电荷放电过程中让电荷被中和，这样就会让配电的线路在导线当中所存在有束缚性的电荷，变得更加自由，自由的电荷在导线上呈现两边的流动性，造成了过电压的静态感应性过电压。

因为存在直击雷电的现象，因此对于脉冲磁场也产生了非常大的影响，磁力线在配电线路导线还有大地之间形成一种电气回路，由此在线路上就会瞬间的产生一种电磁感应的电压，电磁感应中的过电压还有静电感应电磁通过相互之间的叠加形成感应雷的电压，幅度上能够瞬间达到400或者500kv，这种幅度已经远远的超过了配电线路的设备，也和绝缘子的雷电冲击耐压承受能力相悖，非常有可能造成电线西安北路的跳闸现象，这样减少这种感应性的雷电过电压形式已经成为10kv线路中防雷的主要因素。

比 较 空 旷 或 地 势 较 高 的 区域 。 由 于 城 区建 筑 物 及 树 木
刚
检 修用 断路器 — —／ ， 一 负 侧
该 台 区 由于供 电半 径 较 大 ， 导致 线 路末 端 电压 跌 落严 重 ， 在 未安 装 电压补 偿装 置 时 ， 不 能保 证家 用 电器
Ｅ 墨 重 重
刨 墅
ＤＩ ＡＮ Ｇ … ● ： 杨留名 一 ● ＿

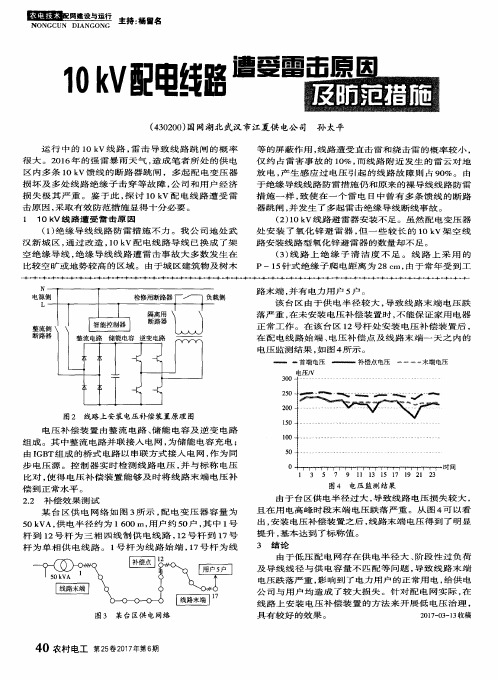

１ ０ ｋ Ｖ 配 电 线 路值 受 雷
（ ４ ３ ０ ２ ０ ０ ） 国网湖 北武 汉 市江夏供 电公 司 孙 太平
运 行 中的 １ ０ ｋ Ｖ线 路 ， 雷击 导致 线路 跳 闸 的概 率 很 大 。２ ０ １ ６年 的 强 雷 暴 雨 天 气 ， 造 成 笔 者 所 处 的供 电 区 内多 条 １ ０ ｋ Ｖ馈 线 的 断 路 器 跳 闸 ，多 起 配 电 变 压 器 等 的屏 蔽作 用 ， 线 路 遭 受 直 击 雷 和 绕 击 雷 的概 率 较 小 。
仅 约 占雷 害 事 故 的 １ ０ ％， 而线 路 附 近 发生 的雷 云对 地 放电 ， 产 生感 应 过 电压 引起 的线 路故 障则 占 ９ ０ ％。 由
于绝 缘导 线线 路 防雷措 施仍 和 原来 的裸 导线线 路 防雷
损 坏 及 多 处线 路 绝 缘子 击 穿 等 故 障 ， 公 司 和用 户经 济
正 常工 作 。在 该 台 区 １ ２号 杆 处 安 装 电 压 补 偿 装 置 后 ， 在 配 电线 路始 端 、 电 压 补 偿 点 及 线 路 末 端 一 天 之 内 的
电压 监 测 结 果 ， 如 图 ４所 示 。
首端 电压
电压厂 ｖ
拗 瑚
啪 ∞ ０

雷击配电变压器事故分析及防雷措施变压器是电力系统中很重要的一部分，但是受到一些天气影响变压器也会遭到不同程度的损坏，如何预防变压器雷击问题成了一个难题，本文主要论述了雷击配电变压器事故分析及防雷措施研究。

《变压器》杂志创刊于1964年，是中国电工技术类核心期刊之一，是中国变压器专业唯一国内外公开发行的期刊，是中国机械行业优秀科技期刊和中国科技文章统计源期刊。

1996年起本刊还以光盘版形式出版，2000年起本刊加入国家科技部的Chinainfo数字化期刊群网。

2001年，《变压器》杂志荣获中华人民共和国新闻出版总署颁发的国家级荣誉——“中国期刊方阵双效期刊”标识。

变压器在电力设备中发挥着重要的作用，变压器的安全性关系着电力设备正常运行以及用户的可靠用电。

在实际工作中，变压器极易受到雷击，这就给变压器的正常运行带来较大的影响，只有保证变压器在工作中不受到雷击，或者较少的收到雷击，才能保证变压器的安全运行，以及客户的正常用电。

这是本文关注的重点，同时结合变压器中实际情况，为进一步防止变压器防雷进行阐述。

在夏季，容易出现强对流天气，同时雷电就会常常发生，这就容易导致变压器容易被雷击现象的发生。

一旦受到雷击事故，变压器就容易出现各种问题，这就会对变压器带来很大程度的损坏，严重情况就会导致变压器完全瘫痪，只有重新更换变压器，才能恢复正常工作，这种状况会导致严重的经济损失，影响用户的正常用电。

只有保证配电器变压器的防雷和接地保护，才能确保变压器的安全性，才能进行正常供电。

1 配电变压器防雷保护能力提高的必然性在我国的各个地区都分布着许多的配电变压器，而且配电变压器的种类众多、分布广泛，在管理方面十分不便，因此，在配电器的防雷保护能力方面会存在缺陷，不利于配电器的安全。

另外，有些配电器安置在雷暴发生高频区，极易受到雷电的攻击，不仅使配电器受到安全损坏，而且给配电企业带来了一定的经济损失，对用户的用电安全产生了威胁，对电业发展十分不利。

变压器防雷措施和接地要求变压器据不完全统计，年平均雷暴日数在35~45的地区，10kv级配电变压器被雷击损坏率大约占配变总数4%~10%。

损坏的主要原因是变压器装设的避雷器和接地引下线不妥而造成的。

如；①变压器高压侧避雷器利用支架作接地引下线；②变压器中性点、高、低压侧避雷器分别接地；③避雷器未作预防性试验；④接地引下线截面过小及引线过长等。

1.杆上变压器防火维护⑴容量在100kva以上的变压器，高压侧一般采用三个阀型避雷器作保护；50~100kva的变压器，一般采用两个阀型避雷器和一个保护间隙（又称火花或角形间隙），也有采用三个阀型避雷器作保护；50kva以下的变压器，一般采用角形间隙，或两个阀型避雷器和一个角形间隙作保护。

高压两端装设避雷器，能够有效率避免高压两端线路示现时雷电波袭入而损毁变压器。

工程中常在配变10kv高压两端装设fs―10型阀型避雷器高压侧装设避雷器后，避雷器接地线应与变压器外壳及低压侧中性点连接后共同接地，以充分发挥避雷器限压作用和防止逆闪络。

（中性点不接地运行时，在中性点对地加装击穿保护间隙）。

⑵多雷地区的10kv，或y，连结的配电变压器，为避免扰动两端雷电入侵波转换至高压两端损毁变压器的绝缘，以及避免反转换波（指变压器高压侧受雷电，避雷器振动，其接地装置上的电压将通过变压器扰动绕组转换至高压两端的冲击波）损毁变压器的绝缘，在扰动两端宜装设一组扰动阀型避雷器（如fs―0.25型、fs―0.5型）或压敏电阻（如my―400型、my―440型）通在流量10~20ka或打穿保险器。

防火接线如下图；1变压器u10kvvw低、扰动两端避雷器的接线fs-10my―400或fs―0.25变压器外壳380/220vuvw⑶35/0.4kv直配变压器，高压两端和扰动两端均应当装设阀型避雷器。

⑷也可以使用阀型避雷器和火花间隙双重维护。

以避雷器居多，火花间隙为后备维护。

⑸实际施工中，常在配变高压套管的引线与避雷器引线之间绕8~10匝直径为8~10cm的空心线圈。

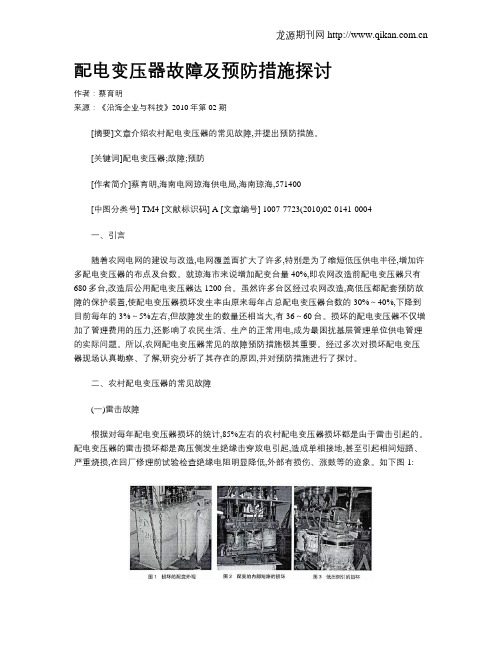

配电变压器故障及预防措施探讨作者：蔡育明来源：《沿海企业与科技》2010年第02期[摘要]文章介绍农村配电变压器的常见故障,并提出预防措施。

[关键词]配电变压器;故障;预防[作者简介]蔡育明,海南电网琼海供电局,海南琼海,571400[中图分类号] TM4 [文献标识码] A [文章编号] 1007-7723(2010)02-0141-0004一、引言随着农网电网的建设与改造,电网覆盖面扩大了许多,特别是为了缩短低压供电半径,增加许多配电变压器的布点及台数。

就琼海市来说增加配变台量40%,即农网改造前配电变压器只有680多台,改造后公用配电变压器达1200台。

虽然许多台区经过农网改造,高低压都配套预防故障的保护装置,使配电变压器损坏发生率由原来每年占总配电变压器台数的30%～40%,下降到目前每年的3%～5%左右,但故障发生的数量还相当大,有36～60台。

损坏的配电变压器不仅增加了管理费用的压力,还影响了农民生活、生产的正常用电,成为最困扰基层管理单位供电管理的实际问题。

所以,农网配电变压器常见的故障预防措施极其重要。

经过多次对损坏配电变压器现场认真勘察、了解,研究分析了其存在的原因,并对预防措施进行了探讨。

二、农村配电变压器的常见故障(一)雷击故障根据对每年配电变压器损坏的统计,85%左右的农村配电变压器损坏都是由于雷击引起的。

配电变压器的雷击损坏都是高压侧发生绝缘击穿放电引起,造成单相接地,甚至引起相间短路、严重烧损,在回厂修理前试验检查绝缘电阻明显降低,外部有损伤、涨鼓等的迹象。

如下图1:(二)内部绝缘损坏短路故障变压器发生内部短路故障,主要由短路引起。

如图2、图3,其外部有喷油、高温烧损现象,变压器内的油色变黑,且有焦味,试验检查绝缘电阻有高有低。

(三)低压断线故障此类故障通常发生在变压器低压侧的接线柱与低压引线接处,一般是先有局部过热,产生油质变氧化现象。

如果没有及时处理而逐步发展到发热、跳火,造成接线柱过热,内部温度过高,绝缘破坏,短路烧断。

配电变压器雷击及预防配电变压器是电力系统中的重要设备，负责将高压输电线路输送的电能变换为适合用户使用的低压电能。

然而，配电变压器在工作过程中容易受到雷击的影响，导致设备损坏甚至引发事故。

为了保障电力供应的稳定性，预防配电变压器雷击是非常重要的。

本文将从雷击的原因分析、雷击对配电变压器的影响和预防雷击的措施等方面进行阐述。

雷击是自然界中常见的现象，它是由大气中的正负电荷不均引起的。

在雷电活动过程中，闪电会释放极高的电能，如果直接击中配电变压器，会对设备产生严重的破坏作用。

此外，雷电还会引发感应电流、电磁冲击等现象，对变压器正常运行产生不利影响。

因此，预防雷击对配电变压器的影响具有重要意义。

首先，雷击对配电变压器的影响主要体现在以下几个方面：1. 损坏设备：雷电的强大能量会直接冲击到配电变压器上，造成绝缘破损、设备内部结构变形或燃烧等现象，严重情况下可能导致设备报废。

2. 引发电弧和火灾：雷击会引发强电弧，给周围环境带来高温和火源，如果未及时处理，可能引发火灾。

3. 传导电压冲击：雷电经过地线传导到地面时，会产生传导电压冲击现象，使变压器主绕组和绝缘体受到较大电压冲击，进而破坏绝缘系统。

为了预防雷击对配电变压器的影响，我们可以采取以下措施：1. 合理选择变压器的安装位置：在选址时，要选择地势较低、较为开阔没有高建筑物、树木等物体过多的地方，并保持周围的电气设备和金属结构物与变压器有一定距离。

2. 安装避雷装置：在配电变压器上安装合适的避雷装置，例如避雷针、避雷器等，能够将雷电引导到地下，降低雷击的可能性。

3. 提高绝缘等级：在变压器的设计和制造过程中，加强对绝缘材料和结构的选择和改进，提高绝缘等级，增强其抗雷击能力。

4. 增加接地电阻：通过增加变压器的接地电阻，降低雷电进入设备的可能性，减少雷击损害。

5. 定期检测和维护：定期对配电变压器进行绝缘电阻测试、避雷器检查和设备清洁等工作，发现问题及时处理，确保设备的正常运行。

配电变压器雷击及预防一、引言配电变压器作为电力系统的重要组成部分，在电力输配过程中起到了至关重要的作用。

然而，在雷电天气下，配电变压器也存在遭受雷击的风险，这不仅给电力系统带来了安全隐患，也给人们的生产生活带来了极大的不便。

因此，本文将从配电变压器雷击的原因分析入手，探讨配电变压器雷击的危害，并提出相关预防措施，以期提高配电变压器的抗雷击能力，保障电力系统的稳定运行。

二、配电变压器雷击的原因分析1.自然环境因素的影响：雷电天气是配电变压器雷击的主要原因之一。

雷暴云中产生的闪电释放了大量的电荷，当云地间或云与云之间的电位差达到一定程度时，将发生电击现象，从而引发雷击。

2.设备结构及绝缘缺陷：在变压器的设备结构中，存在可能导致雷击的缺陷，例如变压器的外壳与大地之间的间隙较小时，雷电的电流就有可能通过变压器的外壳进入变压器内部，造成设备的损坏。

另外，变压器绝缘的完整性对雷击的影响也十分重要。

当变压器的绝缘存在破损、老化、潮湿等情况时，就会降低变压器的抗雷击能力，增加变压器遭受雷击的概率。

三、配电变压器雷击的危害1.设备受损：雷击会对配电变压器的设备造成不同程度的损坏，例如变压器的绝缘破坏、线圈短路、绝缘老化等，最严重的情况下可能导致设备烧毁。

2.停电事故：当变压器遭受雷击导致设备损坏时，往往需要进行维修或更换，这就会导致供电中断，给人们的生产生活带来极大的不便。

3.安全隐患：配电变压器遭受雷击后，可能会引起火灾、爆炸等安全事故，对周围环境和人们的人身安全造成威胁。

四、配电变压器雷击的预防措施1.优化设备结构：适当增加变压器的外壳与大地之间的间隙，能够有效降低雷电电流通过变压器外壳进入内部的概率，从而减少雷击发生的可能性。

此外，合理设计变压器接地系统，也是降低雷击发生风险的重要手段。

2.提高绝缘性能：定期对变压器进行绝缘性能检测，及时发现并修复绝缘缺陷。

此外，还可以采用一些绝缘材料进行绝缘加固，提高变压器的绝缘性能，增强其抗雷击能力。

浅析配电变压器受雷击分析与防雷措施随着我国城乡规模的不断扩大，配电网的供电面积越来越大，所需的配电变压器也日益增多。

而这些配电变压器都极易受到雷电的损坏，一旦配电变压器被雷电损坏后，必然会造成大面积的停电现象，直接影响到人们日常的学习、生产与生活。

为了有效防止雷击侵害配电变压器，我们就必须弄清楚雷击的种类、特点以及侵害机理。

1 雷击及对配电网的损害1.1 雷击的形成雷击是一种瞬间脉冲放电，其形成主要是在强对流条件下，发生位置主要在云层与云层之间以及云层与大地之间。

雷击放电的一个主要特点就是重复放电，每次的脉冲个数平均在3～4个之间，其组成主要有预放电、主放电以及余辉放电。

在发生主放电的过程中，会有很大的雷电流产生，导致配电变压器发生损坏的根源就是这种雷电流。

1.2 雷击的特点与种类（1）瞬间放电，雷击整个放电的完成通常都在6µs以内；（2）雷击现象具有很大的冲击电流，其电流可达几万安培甚至几十万安培；（3）其产生的电压具有很高峰值，感应电压甚至可达亿伏左右；（4）雷击产生的电流具有很大的变化梯度，雷电流有极强的破坏力。

2 配电变压器雷害事故的原因雷击对配电变压器的损害主要是通过“正、逆变换”的过电压来实现的，而在这两种变换中损害最大的是逆变换过电压。

造成配电变压器雷害事故的原因主要有六个方面：（1）安装配电变压器时，没有科学、合理地选择安装位置；（2）没有对避雷器做交接试验便进行安装，当避雷器出现故障后检出的不及时；（3）没有按照相关规程来设计避雷器的接地引下线截面。

当出现雷击现象后极易造成烧断接地引下线，导致雷电流无法顺利向大地泄入；（4）配电变压器避雷设备装设的不足，如在部分农村避雷器仅装置在变压器的高压侧，低压侧则不装设；（5）缺乏完善的防雷接地装置，如部分避雷器存在过长的引下线；（6）接地级存在过大的接地电阻值。

具体接地电阻阻值可按表1选取：3 配电变压器接线方式与受雷害的关系3.1 避雷器只装设在高压侧的接地方式避雷器只装设在配电变压器高压侧的防雷保护可分为两种：（1）对避雷器进行单独接地，这种接地方式可能损坏配电变压器的绝缘，存在很大的缺陷；（2）3点同时接地，这种方式具有既简单又经济的特点，适合应用在一些雷少的地区，如平原地区等，其具体分别如图1与图2所示：3.2 双侧都有避雷器装设的三点一地方式人们在长期的生产实践中发现雷击破坏了配电变压器的同时也会对一些电度表、电动机等一些低压设备形成破坏，由此可以推断低压线路上产生的雷击过电压与配电变压器遭受的雷击损坏也有一定关系，所以我们可通过把氧化锌避雷器装设在低压侧的方式来防止过电压在低压侧的出现，进而更完善地对高压侧进行保护。

2024年配电变压器雷击及预防引言：配电变压器作为电力系统中的重要设备，承担着将输送到变电站的高压电能降低到用户所需的低压电能的功能。

然而，由于其在运行过程中处于露天环境中，容易受到雷击的影响，从而导致压变故障和停电事故的发生。

因此，对于配电变压器雷击和预防问题的研究具有重要的理论和实际意义。

一、配电变压器雷击原因分析1.1 气象因素雷电是一种自然现象，其产生与大气的电荷分布、电势差和空间结构有关。

当大气电荷分布不均匀时，会形成局部电荷积聚区，从而产生雷击。

而各地的气象条件不同，对雷电的发生也会有影响。

1.2 变压器结构和位置配电变压器通常是处于露天环境中的，其结构和位置会对雷电的影响造成一定的影响。

例如，在长杆式变压器中，杆塔及其附近的构筑物是雷击的容易目标。

而在箱式变压器中，箱体本身还具有一定的防雷功能。

二、配电变压器雷击后果分析2.1 压变损坏雷电的高电流通过配电变压器，会引起其内部设备的损坏，如绕组短路、线圈烧毁等，造成压变的无法工作。

2.2 系统停电配电变压器的故障会导致电力系统的局部或整体停电。

一旦发生停电，用户的日常生活和工业生产都会受到影响，给社会带来很大的损失。

三、配电变压器雷击预防措施3.1 防雷装置在配电变压器周围设置合适的避雷设施，例如接闪器、耐雷线等，能够引导雷电流从地面引流，减小雷击对变压器的影响。

3.2 地理位置选择选择合适的地理位置来安装配电变压器也是预防雷击的重要因素。

避免安装在雷电活跃区域或者高度地带，尽量选择平坦地区。

3.3 变压器外壳设计设计并制造适合的变压器外壳，使其能够防止雷电直接打击变压器设备。

例如，一些箱式变压器在外壳上设有防雷针，能够吸收和分散雷击带来的电荷。

3.4 维护保养定期对配电变压器进行检查和维护保养，及时更换老化和损坏的部件，确保其正常运行状态。

特别是对于外壳和避雷装置的检查，要保证其完好无损。

四、配电变压器雷击事故处理4.1 维修处理一旦发生雷击事故，及时采取维修措施，更换受损的部件，并进行系统的检修，确保变压器能够正常运行。

农村配电变压器的防雷击措施摘要配电变压器是电力系统重要设备之一,而遍布在农村的配电变压器易遭雷击损坏。

本文介绍了防农村10kv配变遭受雷击的注意事项和措施。

关键词配电变压器;避雷器;接地装置;过电压;雷电流中图分类号tm421 文献标识码a 文章编号1674-6708(2010)24-0142-01谈到配网雷击故障,一般发生在农村,城市的配电线路因其周围多为高层建筑且大都装有避雷针、避雷网(带)等防雷措施而不受雷击影响。

农村配网的特点是线路长、遍布广,大多数分布在田间、丘陵、山坡,成为周围的最高点,无任何保护,一旦发生雷击,就成为雷击电流的通道。

因为雷击电压幅值高达上亿伏,电流幅值高达几十万安培,所以变压器、断路器、绝缘子等电气设备的绝缘往往承受不了巨大冲击而遭受击坏。

郁南县地处粤西,是雷电活动较为频繁的地区,仅今年5~6月份遭雷电击毁的农村配变就达7台。

以下就农村10kv配变防雷措施从几方面进行分析、探讨。

1 避雷器1.1 检查与试验安装前,首先对避雷器进行全面的检查,是否正规厂家的合格产品,各种部件是否完整无缺,瓷套应无损伤,表面要洁净。

同时,必须对其进行工频交流耐压试验、直流泄漏试验和绝缘的测定,不合标准要求的,禁止使用,否则会失去防雷保护作用。

1.2 安装高压避雷器应尽量靠近变压器垂直安装,不得倾斜,上端接在跌落熔断器下方,下端接接地保护线,这样做的好处:一是减少接地引下线的长度,相应地减少了电感,从而降低了反击电压,保护效果更好;二是当避雷器质量不好,放电电弧不能熄灭时,工频续流使高压跌落熔断器熔断,可避免造成对高压线路供电的影响,减少线路的跳闸率;三是便于避雷器的更换试验,只要取下跌落保险及做好安全措施即可进行,不会影响10kv线路运行。

1.3 装设低压避雷器如果只在配变高压侧装设避雷器而低压侧未装设,当雷电分别落在配变低压侧、高压侧时,配变会受到其产生的正、反变换波的影响,有可能发生绝缘击穿烧坏变压器。

10 kV配电变压器雷击故障原因分析及防雷改造措施摘要：在强对流条件下，闪电会使云与地面产生电火花。

这个天然的现象对于电力线路和电力供电设备来说是非常危险的。

与此同时，它还会给电网的正常运行带来严重的危害。

特别是当它与电力供电的设备连接时，它会对设备的破坏，给使用者带来巨大的经济损失，甚至会对身体产生致命的损伤。

针对电网中电网中的电网变压器遭受雷击的原因，对其防护策略进行了较为全面的分析。

关键词：10 kV；配电变压器；雷击故障原因；防雷改造措施；引言在夏季的阴雨天气当中，雷电主要是在强烈的对流天气中形成的，在云层之间还有大地之间能够出现一些短时间的放电现象，所以会对高楼，电力设施和人员都会有很大的影响。

在电网里面，配电变压是最常用的一种电力设备，如果被雷劈了，就会导致线路不稳，导致短路造成电网线路跳闸。

这种情况会严重影响到整个电网的正常运转。

为降低电网运行事故的发生，必须对电网运行事故的成因进行剖析，并找到相应的解决办法，以期在今后的工作中有所帮助。

1、配电变压器在雷电天气中的受损原因一般来说，在低纬地区，闪电活动比较多，闪电强度比较大，在这种自然条件下；10 kv配电变压器的工作环境直接关系到其正常使用。

近年来，通过对电网故障的综合分析，发现在雷雨天气下，配电变压器发生故障的概率很大。

经过对10 kv配电变压器损坏的原因进行了细致的研究，认为造成10 kv变压器受到雷击的原因有两类：一是直接打雷时发生故障；一种就是当雷电产生的时会发生故障。

在自然条件下，直接雷暴是指在雷暴期间，在云与地之间产生的一种放电。

这种情况下，附近的建筑和设施都会被雷劈。

另一种是由感应和电磁感应引起的雷击，这种雷击可以直接穿透电力变压器的绝缘层，具有很强的侵略性。

2、10kv配电线路的防雷措施分析2.1避雷器的安装通常来说，最好的抵御闪电的方法就是设置一个避雷装置，这个防雷装置的出现和应用已经被不断的改进，可以最大程度的利用这种装置来保证雷在释放的时候释放出电荷。

配 电变 压器 雷 击损 坏 的原 因及 防雷措 施
方 晴 （ Ｊ省 广元 电业局 ， Ｉ广元 四 Ｉ ｌ 四Ｊ ｌ ６８ ０ ） ２ ００
摘 要 ： 阐述 了配 电 变压 器 防 雷接 线 的特 点 ， 分析 了配 电 系统 中过 电压 产 生 的 机 理 ， 出 了配 电 系统 防 雷保 护 存 在 的 指
护和绝 缘配合 》 规程 规定 ， 电系统 中的配 电变压器 ， 配
自行换 装 。 １ ２ “ 位一体 ” ． 三 的接 地方 式
即避雷 器 的接 地 线 和低 压 绕组 的 中性 点 及 变压
器金 属外壳 连结 在一 起 。其 目的是 避 免 雷 电流 流过
其 高低 压侧均 应 装设 阀式 避雷 器 保 护 。 阀式避 雷 器 应尽量 靠近 变压器 装设 ， 其接地线 和变压器 低压侧 中
维普资讯
第 ３ 卷 第 ３期 １
２０ ０ ８年 ｏ ６月
四 川 电 力 技 术
Ｓｃ ｕ ｎ Ｅ ｅ ｔ ｃ Ｐ ｗｅ ｅ ｈ ｏｏ ｙ ｉ ａ ｌ ｃｒ ｏ ｒＴ ｃ ｎ ｌｇ ｈ ｉ
Ｖｏ ． １ ３１。Ｎｏ． ３
Ｊ ｎ． ２ ０ ｕ ．０ ８
２ 配 电 变压 器 中的过 电压
２ １ 逆 变换 过 电压 ． ’
主 要 问 题 ， 出 了几 种 主要 的 防 雷保 护 措 施 。 提
关 键 词 ： 电变 压 器 ； 电压 与 防 雷 保 护 ； 析 配 过 分
Ａｂ ｔａ ｔ ｓｒ ｃ ：Ｔｈ ｈ ｒｃｅ ｓｉｓｏ ｉｈｎｉｇ ｐｏｅ ｔｏ ｏ ｎ ｃｉｎ ｏ ｈ ｉｔ ｂ ｉｎ ｔａ ｓｏｍｅ ｌ ｎｒｄ ｃ ｄ，ａ ｄ ｔｅ ｍｅ ｈ ｎｓ ｏ ｅ ｃ ａ ａ ｔｒ ｔ ｆｌｇ ｔ ｎ ｒｔｃｉｎ ｃ ｎ ｅ ｔ ｆｔｅ ｄｓｒ ｕｔ ｒｎ ｆｒ ｒａｅ ｉ ｔ ｕ ｅ ｉ ｃ ｏ ｉ ｏ ｏ ｎ ｈ ｃ ａ ｉｍ ｆ ｏ ｅｖ ｈ ｇ ｃ ｕ ｒｎ ｎ ｄｓｒ ｕｔ ｎ ｓ ｓｅ ｉ ａ ａｙ ｅ ｖ ｒｏ ａ ｅ ｏ ｃ ｒｉ ｇ ｉ ｉｔ ｂ ｉ ｙ ｔｍ ｓ ｎ ｌｚ ｄ．Ｔｈ ｉ ｒｂｅ ｘｓｉｇ ｉ ｉｈｎｎ ｒ ｔｃｉｎ ｏ ｉｔ ｂ ｔｏ ｙ ｔｔｉｇ ｐ ｅ ｔｏ ｆｄｓｒ ｕ ｉｎ ｓｓｅ ａ ｅ ｎ ｇ ｏ ｉ

配电变压器烧毁原因及防范措施发表时间：2019-05-22T16:53:24.867Z 来源：《防护工程》2019年第1期作者：牛东岳李宪文[导读] 雷击损坏多发生在雷电较多的地区，据不完全统计，配电变压器遭受雷击损坏的比例占到损坏总数的30％以上。

国网山东省电力公司禹城市供电公司山东德州 251200 摘要：配电变压器在电力供配电系统中发挥着关键性的作用，配电变压器绕组烧坏会直接影响用户的正常供电，为用户及供电企业造成经济损失。

本文讨论了配电变压器设备的故障问题，并分析配电绕组烧毁的原因及解决办法。

关键词：配电变压器；烧坏原因；防范措施1配电变压器烧毁原因1.1过电压损坏1.1.1雷击损坏配电变压器的高低压线路大多由架空线路引入和引出，当线路遭受雷击时，会在配电变压器绕组上产生高于额定电压几十倍的高电压，如果避雷器投运不及时或没有安装10KV避雷器和低压避雷器，大气压将使绕组受短路电流的冲击发生变形而损坏匝间绝缘，雷击损坏多发生在雷电较多的地区，据不完全统计，配电变压器遭受雷击损坏的比例占到损坏总数的30％以上。

1.1.2铁磁谐振过电压铁磁谐振过电压可能造成配电变压器内部绝缘击穿，也可能造成套管闪络，发生这种情况的主要原因：一种是由于补偿电容器配置不合理，负荷变化较大时不能及时切除，出现临界补偿状态，造成铁磁谐振；二是由于配电变压器和配电设备疏于维护管理，瓷绝缘件污秽严重，线路比较乱等，具备了谐振条件；三是系统内诱发，比如用电区内谐波设备增多，电焊机增多，树木碰线引起间歇放电以及系统电压波动诱发，引起铁磁谐振。

1.2过电流烧损1.2.1过负荷由于农村经济发展较快，农民生活水平不断提高，家用电器正逐步进入农户，造成电力负荷迅猛增长，用电负荷增长快，但受资金限制，配电变压器增容跟不上负荷增长，造成变压器因过负荷而烧损。

另外，农村用电负荷难以管理，农电工管理水平有待提高，农村电力负荷季节性较强，计划用电意识淡薄，越是负荷紧张的灌溉、农忙及灯峰时间，越容易出现争抢用电问题，也是造成配电变压器烧损原因之一。

配电变压器雷击损坏的原因及防雷措施下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言配电变压器作为电力系统的重要组成部分,在电力传输和配送中发挥着关键作用。

（一）架空裸导线防雷
1、装设避雷线保护： 架空线路安装避雷线，沿线及设备均可 得到保护。由于线路绝缘薄弱，耐雷水平 低，所以10kV架空线路一般不装避雷线 （可以装设进线段保护），但特殊地段需 装避雷线时，混凝土电杆都要按设计要求 做接地处理。
2、装设避雷器保护： 对于10kV裸导线，采用避雷器进行防 雷保护的成本高，施工很不方便，目前基 本上是一些雷电活动频繁的线段安装避雷 器，同时按照要求做好杆塔的接地。但电 杆上装设柱上开关或电缆头时，均需要装 设避雷器来保护，设备的金属外壳和避雷 器共同接地。
1、配电网一般靠变电站出线侧和配电变压器高压侧 的避雷器保护，线路中缺少避雷线保护而易受雷 击，即使这些避雷器动作，较高的雷电过电压也 会使线路绝缘子击穿放电。目前6～10 kV电网所 用避雷器（包括新型氧化锌或老式碳化硅的、带 或不带间隙的）较杂，其额定电压、动作电压及 其残压差异较大。而配电网又极易由雷电过电压 引发弧光接地过电压(可达3.5 倍系统最大运行电 压，系统最大运行电压约为额定电压的1.05～1.1 倍；最高时可达到额定电压的1.15倍）和铁磁谐 振过电压(可达3倍最高运行电压)，经常导致避雷 器爆炸。另外还有些避雷器因质量差而在运行中 受潮，或间隙动作后不能可靠熄弧而爆炸，造成 电网接地短路事故。
2、电网中避雷器接地存在较多问题： ①受场所限制。相当多配电型避雷器接地电 阻超标(达上百欧姆)； ②接地引下线损坏。引下线有些用带绝缘外 皮的铝线，内部折断不易发现，两端头连 接头易氧化锈蚀；还有些在埋入土中与接 地体连接处产生电化学腐蚀甚至断裂(这在 环境污秽场所中较为严重)，使避雷器等防 雷设备形同虚设。
这种接地法的目的： 一旦线路落雷时，避雷器放电，雷电流 经集中接地体流入大地的同时，有一部分 雷电流沿电缆金属外皮流入变电站内接地 网，这样在电缆外皮产生螺旋形磁场，相 当于增加电缆的电感使波阻抗加大，因此， 经电缆芯线侵入变电站的截断雷电波很快 衰减，使波幅和陡度都有所减小，有利于 保护变压器的安全。

浅析电力变压器的事故及保护预防措施摘要：随着我国经济建设的不断发展，我国电力工业规模也迅速壮大起来，电力变压器的使用也快速增长。

在电能的传输和配送过程中，电力变压器是能量传输、转换的关键，是国民经济各行各业和千家万户能量来源的基础，是电网中最关键的设备。

电力设备的安全运行是杜绝电网重大事故的第一道防御系统。

因此，本文通过对电力变压器的常见事故入手，提出变压器相应的保护预防措施。

关键词：电力工业变压器事故国民经济中图分类号：tm63 文献标识码：a 文章编号：1672-3791（2012）10（b）-0132-011 电力变压器概述现阶段，电力作为和行各业广泛采用的能源，成为行业运行的基础条件。

而对于远距离用地地区要经过传输。

当传输的功率固定保持不变时，传输的电压越高，则所需的电流越小，因为电压将正比于电流。

所以用较高的输电电压可以获得较低的线路压降和线路损耗。

就目前现状来看，要想制造电压很高的发电机，技术要求较高，无法达到，所以要用专门的设备将发电机端的电压升高以后再输送出去，这种设备就是所说的变压器。

另一方面，在受电端通过用降压变压器将高压降低到配电系统的电压，还要经过一系列配电变压器将高压降低到合适的范围内的值以供使用。

一般来讲，用于交流电能转换的电气设备就是变压器。

它能够把一种交流电压、交流电流的电能转换成相同频率的另一种交流电压、交流电流的电能。

电压经降压变压器变压后，通过获得各种用电设备所需的电压，获得相应的电能，来满足用户所用电的需要。

变压器在运行过程中，在各种因素的影响下可能导致变压器出现故障；当变压器出现故障时，就会限制发电机的出力，对部分用户的供电量就会减少；忽视变压器的检查，如果不及时维修发现事故并进行处理，可能对整个电网安全可靠供电系统造成很大的威胁，也会影响整个国民经济的发展水平和速度。

2 电力变压器在运行中常见事故电力变压器是传输、分配电能的纽带，是电力网的关键，其安全运行不仅关系到广大用户的电能质量，也关系到整个系统的安全程度。

关键 词 ： 变压 器 ； 障 ； 防措 施 故 预
１ 变压 器常见故障原 因分析 １ 过 电压引发 的故 障 ． Ｉ １． ．１雷击过 电压 １ 农 村配 电变压器 的高 低压线 路大 多采用 架空 线路 ， 山区 、 地 、 在 林 平原 受雷击 的几率较高 ， 路遭雷 击时 ， 变压 器绕组 上产生 高于额 定 线 在 电压几 十倍 以上 的冲击 电压 ，若安 装在配 电变压 器高低压 出线 的避 雷 器不 能起到有效 的保护作 用或本 身存在某 些隐患 ，如避雷 器没有 同期 投人运 行 、 避雷器接 地不 良或接地 电阻超标 等 ， 则配 电变压器 遭雷击 损 坏将难 以避免 。
电 力 工 程
２１年 ６ ｌ 一工一 设一 计 ０１ 第ｏ期 轻
配电变压器常见故障原因分析及预 防维护措施
薛 顺 海 １０ ） １２ ０
摘 要 ： 电 力 系统 中 ， 在 变压 器 占据 着其 重 要地 位 ， 的故 障 将对 供 电的可 靠 性和 系统 的正 常 运 行产 生严 重 影响 。其 故障 通 常是 它 伴 随 着 电弧 和放 电 以及 剧 烈 燃 烧 而 发 生 ， 随后 电力设 备 即发 生短 路 或 其他 故 障 ， 则 可 能仅 仅 是 机 器 停转 ， 明 完全 熄 灭 ， 重 轻 照 严 时会发 生 重 大 火灾 乃至 造 成人 身伤 亡 事故 。 因此 如 何确 保 变 压器 的 安全 运行 就 值得 重 视 和 关 注。
１． ．２系统 发生铁磁 谐振 １ 在 １ Ｖ配电系统 中， 型变压器 、 ０ｋ 小 电焊机 、 速机较 多 ， 调 使系统 的 等值 电感 和 电容有 可能相 等或接近 ， 导致系统 出现 谐振。谐振 时 ， 变 除 压器 电流激增熔 断器熔 断外 ， 还将产 生过 电压 ， 引起变 压器套管 发生 闪 络或爆炸 。 １ ． ２绝缘性能超 标 １． ．１过载 ２ 由于 电流 的增 加 ，变压器 线圈温 度迅速增 加 ，造成 绝缘材料 变脆 弱， 加速老化 ， 成大量 裂纹甚 至脱 落 ， 时使线体 裸露 ， 形 严重 而造成 匝 间 短路 。或者 由于外 部故障 冲击 力导致绝缘破 损 ， 进而发生故 障。 １． ． ２ ２绕组绝缘受 潮 此故障主要 因绝 缘油质不佳 或油面降低 导致 。 １． ．３铁芯多点接地 ２ 变压 器铁芯 当出现两点 以上的接 地成 为多点接地 ， 生涡流 ， 导 产 将 致铁 芯过热 ， 绝缘油劣化变 质 ， 重时还会将 铁芯烧毁 ， 线烧断 。 严 接地 １． ．４线路涌流 ２ 现 在 ， 明确属 于雷击 事故 ， 般 的冲击 故障 均被 列 为“ 除非 一 线路 涌 流 ” 线路 涌流 （ 。 或称线路 干扰 ） 在导致变 压器故障 的所 有因素 中被列 为 首位 。这一类 中包 括合 闸过 电压 、 电压峰 值 、 线路故 障， 络 以及 其他输 『 人 ］ 配（ ＆ ） 面的异常现象 。 Ｄ方 ｒ ２ ． 油 的检验 ２对 其 中以变压 器出 口突发性 短路 危害最 大 ，当变压 器二次侧 发生 短 变压器油 的介电强度 随着其 中水分 的增加 而急剧下 降。油 中万分 路接地 等故障时 ， 次侧将产 生高于额 定 电流 ２－０ 的短路 电流 ， 一 ０３ 倍 － 而 之 一的水分 就可使 其介 电强度降低 近一半 。除小型 配 电变压 器外所有 在一 次侧 必然 要产 生很大 的电 流来抵 消二 次侧 短路 电流 的消磁 作用 ， 变压 器的 油样应经 常作击 穿试验 ， 以确保正确 地检测水 分并 通过过滤 如此大 的电流作用 于高 电压绕 组上 ， 圈 内部将 产生很 大的机械 应力 ， 将其 去除。 线 致使 线 圈压缩 ， 其绝缘衬 垫 、 就会松动脱 落 ， 夹板螺 丝松 驰 ， 垫板 铁芯 高 应进 行油 中故 障气体 的分 析 。 应 用变 压器 油 中 ８ 种故 障气 体在 压线 圈畸变或崩裂 ， 器极易发生 故障 。 变压 线监测 仪 ，连续 测定 随着变压 器 中故 障的发展 而溶解 于油 中气体 的含 １ ． ３分接 开关故障 量， 通过对 气体类 别及含 量 的分 析则可 确定故 障 的类 型。每年都 应作 １． ．１无载分接开关 故障 ３ 油 的物理性 能试 验 以确 定其绝 缘性 能 ，试验 包括 介质 的击穿 强度 、 酸 （） １变压器漏 油使分接 开关裸 露在空气 中 ， 的分接开关 绝缘 受 度 、 裸露 界面张力 等等 。 潮一段 时间后 性能下 降 ， 放电短路 ， 导致 损坏变 压器 。 ２ 日常维护措 施 ． ３ 高温过热 ２． ．１保持 瓷套管及绝缘 子的清 洁。 ３ 正常运行 中的变压 器分接 开关 ， 长期浸 在高 于常温的油 中 ， 会引起 ２． ． ３ ２在油 冷却 系统 中 ， 检查散 热器有 无渗 漏 、 锈 、 淤积 以及 生 污垢 分接开关 触头 出现 碳膜 和油垢 ， 引起触 头发热 ， 头发热后 又使 弹簧压 任何 限制油 自由流动的机 械损伤 。 触 力降低或 出现零件 变形等情 况 ，又加 剧 了触 头发热 ，从 而引起 电弧短 ２－ ．３保证 电气 连接的 紧固可靠 。 ３ 路 ， 坏变压器 。 烧 ２． ．４定期检查 分接开关 。 检验触头 的紧固 、 、 、 ３ 并 灼伤 疤痕 转动灵 活 （） ２变压器分 接开关 在频繁 的调动 中会 造成触 头之 １的机械磨 损 、 性及接触 的定位 。 日 】 电腐 蚀 和触 头 污染 ， 流的热 效应 会使 弹簧 的弹性 变弱 ， 而使动 、 电 从 静 ２． ．５每三年应对 变压器线圈 、 管以及避雷器 进行介损 的检 测。 ３ 套 触 头之 间的接触压力 下降 ， 据接触 电阻公式 根 ２． ．６每年 检验避雷 器接地的可 靠性 。 必须可靠 ， 引线应 尽可 ３ 接地 而 Ｒｓ Ｋ／ ＝ Ｆｎ 能短 。旱季应 检测 接地 电阻 ， 值不应超过 ５ 其 Ｑ。 式 中 ｎ指数 ， — 与触头接触 形式有关 ： ２． ．７应考 虑将在线 检测系统用 于最关键 的变压器上 。 目 市场 ３ 前 Ｋ 常数 ， 头材料性质有 关 ； ＿ 与触 上有多种 在线检 测系统 ， 应商将 不 同的探 测器与 传感器 加 以组 装 ， 供 Ｆ 触压力 。 Ｉ 嵌 并将 其与数 据采集 装置相 连 ， 同时提 供 了通过 调 制解调 器实 现远距 离 可见接触 压力减小 ， 触头之 间 的接 触电阻增 大 ， 会使 从而导 致触头 通讯 的功能 。 国 Ｓ Ｒ Ｅ Ｏ 公 司 的 Ｔｕ Ｇ ｓ 中 ８ 美 ＥＶＲＮ ｒｅ ａ 油 种故障气体在线 之间 的发 热量增大 ， 由于发热 又加速触 头表 面的氧化腐 蚀和机 械变形 ， 监 测仪就 是极好 的选 择。此 系统监 测真实故 障气体含量 ， “ 系 结合 专家 形成恶性循环 ， 不及时处理 ， 会使 变压器发 生损坏事故 。 如 往往 统” 诊断将 无害情况 与 危 险事件加 以区分 ， 保证变 压器的安全运行 。 １ ＿ 载分接开关故 障 ． 有 ３ ２ ３结束语 （） １变压 器 三相调压 时 ， 若开关 并联触 头不 同步 ， 很短 时间 内 ， 一个 变压 器是 电网 中的重 要设 备之一 。虽 配有避 雷器 、 动 、 差 接地等多
