配电变压器受雷击分析与防雷措施研究

10kV配电变压器雷击故障原因分析及防雷改造措施摘要：配电变压器在电力系统中是一种常见的电力设备，这种设备非常容易遭受到雷电的攻击，进而引发出各种故障，这样就需要在电力设计过程中进行配电变压器有效性的提升，不断的让防雷的性能得到全面的强化。

在实际案例当中，对于10kV配电变压器要进行雷击故障的研究和分析，提出多种防雷的保护性方案，让雷电对于配电变压器的威胁减少，以下对此进行分析和研究。

关键词：10kV配电变压器；雷击故障；原因；防雷改造措施在夏季的阴雨天气当中，雷电主要是在强烈的对流天气中形成的，在云层之间还有大地之间能够出现一些短时间的放电现象，这样对于一些高层建筑物还有带电的设备以及人员等等都可能造成极大的伤害。

在整个供电的网络当中，配变压器是一种非常容易遭受到电力供给的设备之一，一旦遭受到雷击那么就会让线路的运行不够稳定，出现非常频繁的跳闸现象，这样对于整个电力系统的有效运行会产生极大的危害。

为了能够减少危害的产生就需要对故障产生的原因进行分析，进而找出解决对策，希望本文以下的论述对于配电变压器的正常运行能够起到切实的作用。

一、雷电产生的原因还有雷击分类分析雷电的产生一般是在积雨云层比较旺盛的时候，冰晶有凇附，水滴破碎，之后形成一种对流空气，这样就会让云层产生电荷，在云层之上还有云层的下方向上形成一种点位差，然后就出现了云间放电的现象。

在这种现象之下，配电线路会受到雷电的供给，这种雷电攻击主要表现在两种方式上：首先，感应雷过电压，如果配电线路附近有雷电产生，并且雷电也是处于先导的放电过程中，先导通道当中的电荷对于配电线路可能就会产生静电的感应现象，在线路上的正电荷接近临近点的导线当中，形成一种上下的束缚电荷。

雷云在主要的电荷放电过程中让电荷被中和，这样就会让配电的线路在导线当中所存在有束缚性的电荷，变得更加自由，自由的电荷在导线上呈现两边的流动性，造成了过电压的静态感应性过电压。

因为存在直击雷电的现象，因此对于脉冲磁场也产生了非常大的影响，磁力线在配电线路导线还有大地之间形成一种电气回路，由此在线路上就会瞬间的产生一种电磁感应的电压，电磁感应中的过电压还有静电感应电磁通过相互之间的叠加形成感应雷的电压，幅度上能够瞬间达到400或者500kv，这种幅度已经远远的超过了配电线路的设备，也和绝缘子的雷电冲击耐压承受能力相悖，非常有可能造成电线西安北路的跳闸现象，这样减少这种感应性的雷电过电压形式已经成为10kv线路中防雷的主要因素。

配电变压器雷击及预防配电变压器是电力系统中的重要设备，负责将高压电能转换为低压电能，供应给低压用户使用。

然而，在实际运行中，配电变压器经常受到雷击的威胁，因此采取有效的预防措施，保障配电变压器的正常运行十分重要。

本文将重点探讨配电变压器雷击及其预防方案。

配电变压器雷击是指由雷电引起的外部过电压击中配电变压器，从而产生电力系统中的暂态过电压。

雷电是大气环境中产生的强大电能释放现象，可对配电变压器产生直接的或间接的影响。

直接影响包括雷电击中配电变压器，高电压击穿绕组、绝缘子和壳体等。

间接影响则是由于雷电引发的电网振荡和系统失稳等问题。

为了预防配电变压器雷击，首先需要从设备的设计和安装入手。

合理的设计和优质的材料是防雷工程的基础。

首先，需要选用适合的绝缘材料，如高压侧采用特种绝缘材料，提高抗雷击性能。

其次，为减少雷电对变压器的直接影响，需要合理选择变压器的安装位置和措施，可考虑将变压器放置于防雷设施较好的地方，如建筑物顶部、高地等，尽量避免放置在高耸物体旁边，减少雷电击中的可能性。

其次，合理的接地系统也是预防配电变压器雷击的重要措施之一。

接地系统能够将过电压有效地引入地下，减少对设备的冲击。

为了确保雷电过电压能顺利地排除到地下，需要按照国家规范进行接地设计，并采用符合要求的接地材料和接地装置。

同时，还需进行接地电阻测试，确保接地系统的连续性和有效性。

第三，绝缘性能的监测和维护也是防雷的重要环节。

定期对变压器的绝缘性能进行监测，如绝缘电阻测试和局部放电测试等，可以及时发现潜在的问题，采取相应的维护措施，确保绝缘系统的可靠性。

此外，还应注意维护变压器的周边环境，保持其干燥、清洁，避免湿度和污秽影响绝缘性能。

此外，还可以考虑安装雷电防护装置，如避雷针、避雷网等。

避雷针能有效吸收雷电能量，并通过引导系统将雷电释放至地下，减少对配电变压器的冲击。

避雷针应安装在变压器周围，以提供更好的保护。

避雷网可将周围的雷电引到地下，进一步降低雷电冲击。

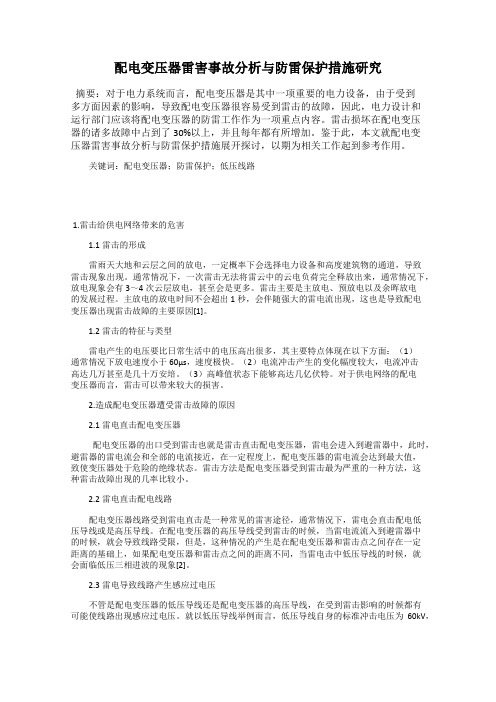

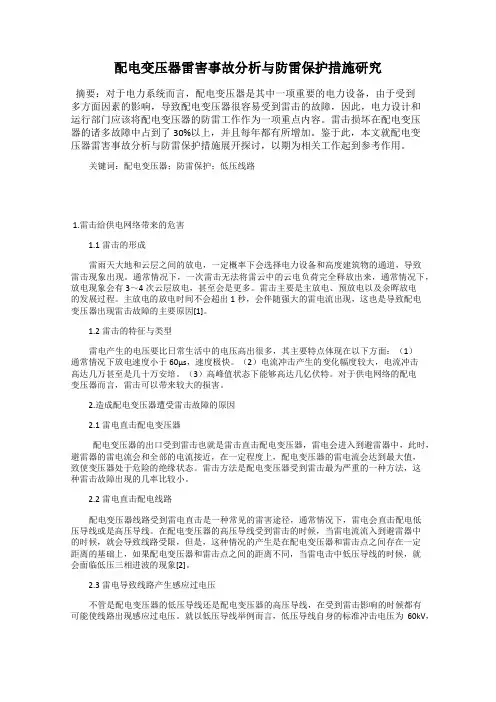

配电变压器雷害事故分析与防雷保护措施研究摘要：对于电力系统而言，配电变压器是其中一项重要的电力设备，由于受到多方面因素的影响，导致配电变压器很容易受到雷击的故障，因此，电力设计和运行部门应该将配电变压器的防雷工作作为一项重点内容。

雷击损坏在配电变压器的诸多故障中占到了30%以上，并且每年都有所增加。

鉴于此，本文就配电变压器雷害事故分析与防雷保护措施展开探讨，以期为相关工作起到参考作用。

关键词：配电变压器；防雷保护；低压线路1.雷击给供电网络带来的危害1.1雷击的形成雷雨天大地和云层之间的放电，一定概率下会选择电力设备和高度建筑物的通道，导致雷击现象出现。

通常情况下，一次雷击无法将雷云中的云电负荷完全释放出来，通常情况下，放电现象会有3～4次云层放电，甚至会是更多。

雷击主要是主放电、预放电以及余晖放电的发展过程。

主放电的放电时间不会超出1秒，会伴随强大的雷电流出现，这也是导致配电变压器出现雷击故障的主要原因[1]。

1.2雷击的特征与类型雷电产生的电压要比日常生活中的电压高出很多，其主要特点体现在以下方面：（1）通常情况下放电速度小于60μs，速度极快。

（2）电流冲击产生的变化幅度较大，电流冲击高达几万甚至是几十万安培。

（3）高峰值状态下能够高达几亿伏特。

对于供电网络的配电变压器而言，雷击可以带来较大的损害。

2.造成配电变压器遭受雷击故障的原因2.1雷电直击配电变压器配电变压器的出口受到雷击也就是雷击直击配电变压器，雷电会进入到避雷器中，此时，避雷器的雷电流会和全部的电流接近，在一定程度上，配电变压器的雷电流会达到最大值，致使变压器处于危险的绝缘状态。

雷击方法是配电变压器受到雷击最为严重的一种方法，这种雷击故障出现的几率比较小。

2.2雷电直击配电线路配电变压器线路受到雷电直击是一种常见的雷害途径，通常情况下，雷电会直击配电低压导线或是高压导线。

在配电变压器的高压导线受到雷击的时候，当雷电流流入到避雷器中的时候，就会导致线路受限，但是，这种情况的产生是在配电变压器和雷击点之间存在一定距离的基础上，如果配电变压器和雷击点之间的距离不同，当雷电击中低压导线的时候，就会面临低压三相进波的现象[2]。

配电变压器雷击及预防配电变压器是电力系统中的重要设备，负责将高压输电线路输送的电能变换为适合用户使用的低压电能。

然而，配电变压器在工作过程中容易受到雷击的影响，导致设备损坏甚至引发事故。

为了保障电力供应的稳定性，预防配电变压器雷击是非常重要的。

本文将从雷击的原因分析、雷击对配电变压器的影响和预防雷击的措施等方面进行阐述。

雷击是自然界中常见的现象，它是由大气中的正负电荷不均引起的。

在雷电活动过程中，闪电会释放极高的电能，如果直接击中配电变压器，会对设备产生严重的破坏作用。

此外，雷电还会引发感应电流、电磁冲击等现象，对变压器正常运行产生不利影响。

因此，预防雷击对配电变压器的影响具有重要意义。

首先，雷击对配电变压器的影响主要体现在以下几个方面：1. 损坏设备：雷电的强大能量会直接冲击到配电变压器上，造成绝缘破损、设备内部结构变形或燃烧等现象，严重情况下可能导致设备报废。

2. 引发电弧和火灾：雷击会引发强电弧，给周围环境带来高温和火源，如果未及时处理，可能引发火灾。

3. 传导电压冲击：雷电经过地线传导到地面时，会产生传导电压冲击现象，使变压器主绕组和绝缘体受到较大电压冲击，进而破坏绝缘系统。

为了预防雷击对配电变压器的影响，我们可以采取以下措施：1. 合理选择变压器的安装位置：在选址时，要选择地势较低、较为开阔没有高建筑物、树木等物体过多的地方，并保持周围的电气设备和金属结构物与变压器有一定距离。

2. 安装避雷装置：在配电变压器上安装合适的避雷装置，例如避雷针、避雷器等，能够将雷电引导到地下，降低雷击的可能性。

3. 提高绝缘等级：在变压器的设计和制造过程中，加强对绝缘材料和结构的选择和改进，提高绝缘等级，增强其抗雷击能力。

4. 增加接地电阻：通过增加变压器的接地电阻，降低雷电进入设备的可能性，减少雷击损害。

5. 定期检测和维护：定期对配电变压器进行绝缘电阻测试、避雷器检查和设备清洁等工作，发现问题及时处理，确保设备的正常运行。

配电变压器雷击及预防配电变压器是电力系统中的重要设备，其功能是将电能从高压输电线路变换成低压供应到用户终端。

然而，由于变压器长期暴露在户外环境中，容易受到雷击的影响。

雷击不仅会对变压器本身造成损坏，还可能导致电力系统的故障和停电。

因此，对配电变压器进行雷击的预防非常重要。

本文将探讨配电变压器的雷击原因以及相应的预防措施。

雷击是由于大气电位差产生的电荷不平衡引起的放电现象。

当大气中形成了较强的电场，周围地面出现电位差时，会发生雷电放电，形成雷击过电压。

这种过电压在电力系统中，主要通过接地回流到地面，并通过设备和线路传导进行分布和消散。

然而，由于配电变压器在电力系统中处于较高的位置，通常作为过电压传播的“桥梁”，容易受到雷击的影响。

配电变压器的雷击原因主要有两个方面：一是由于变压器的高度，使其成为雷击的优先通道；二是变压器油箱内部和外部金属零件的存在，使其成为雷击的特定骨架。

针对配电变压器的雷击，有以下几点预防措施：1.良好的接地系统：配电变压器的接地系统应具有低电阻和良好的导电性能，以确保过电压能迅速通过接地系统流经地面。

接地系统的设计应合理，避免回路间接接地，减少雷击发生时的电位差。

2.安全距离：在配电变压器附近应设置避雷针，用以引导和分散雷电放电。

同时，在变压器的上方应设置避雷针或避雷网，以防止雷电直接击中变压器。

3.加装避雷器：在变压器的高压侧和低压侧加装避雷器，能够有效吸收和消除过电压。

避雷器能够在雷电击中惯量耐热金属氧化锌片时产生放电，将过电压引向地面，减少对变压器的影响。

4.外部金属部件防护：变压器的外部金属部件应采用防腐防锈材料处理，以减少雷击的损害。

可以使用抗雷击涂层或包覆层，增加金属表面的绝缘性能，减少雷电对变压器的直接影响。

5.及时检测和维护：定期对配电变压器进行巡检和维护，及时发现和修复可能存在的安全隐患。

例如，发现变压器外部金属部件有损坏或腐蚀时应及时更换或修复，以保证其正常的接地和防雷功能。

配电变压器雷击及预防一、引言配电变压器作为电力系统的重要组成部分，在电力输配过程中起到了至关重要的作用。

然而，在雷电天气下，配电变压器也存在遭受雷击的风险，这不仅给电力系统带来了安全隐患，也给人们的生产生活带来了极大的不便。

因此，本文将从配电变压器雷击的原因分析入手，探讨配电变压器雷击的危害，并提出相关预防措施，以期提高配电变压器的抗雷击能力，保障电力系统的稳定运行。

二、配电变压器雷击的原因分析1.自然环境因素的影响：雷电天气是配电变压器雷击的主要原因之一。

雷暴云中产生的闪电释放了大量的电荷，当云地间或云与云之间的电位差达到一定程度时，将发生电击现象，从而引发雷击。

2.设备结构及绝缘缺陷：在变压器的设备结构中，存在可能导致雷击的缺陷，例如变压器的外壳与大地之间的间隙较小时，雷电的电流就有可能通过变压器的外壳进入变压器内部，造成设备的损坏。

另外，变压器绝缘的完整性对雷击的影响也十分重要。

当变压器的绝缘存在破损、老化、潮湿等情况时，就会降低变压器的抗雷击能力，增加变压器遭受雷击的概率。

三、配电变压器雷击的危害1.设备受损：雷击会对配电变压器的设备造成不同程度的损坏，例如变压器的绝缘破坏、线圈短路、绝缘老化等，最严重的情况下可能导致设备烧毁。

2.停电事故：当变压器遭受雷击导致设备损坏时，往往需要进行维修或更换，这就会导致供电中断，给人们的生产生活带来极大的不便。

3.安全隐患：配电变压器遭受雷击后，可能会引起火灾、爆炸等安全事故，对周围环境和人们的人身安全造成威胁。

四、配电变压器雷击的预防措施1.优化设备结构：适当增加变压器的外壳与大地之间的间隙，能够有效降低雷电电流通过变压器外壳进入内部的概率，从而减少雷击发生的可能性。

此外，合理设计变压器接地系统，也是降低雷击发生风险的重要手段。

2.提高绝缘性能：定期对变压器进行绝缘性能检测，及时发现并修复绝缘缺陷。

此外，还可以采用一些绝缘材料进行绝缘加固，提高变压器的绝缘性能，增强其抗雷击能力。

浅析配电变压器受雷击分析与防雷措施随着我国城乡规模的不断扩大，配电网的供电面积越来越大，所需的配电变压器也日益增多。

而这些配电变压器都极易受到雷电的损坏，一旦配电变压器被雷电损坏后，必然会造成大面积的停电现象，直接影响到人们日常的学习、生产与生活。

为了有效防止雷击侵害配电变压器，我们就必须弄清楚雷击的种类、特点以及侵害机理。

1 雷击及对配电网的损害1.1 雷击的形成雷击是一种瞬间脉冲放电，其形成主要是在强对流条件下，发生位置主要在云层与云层之间以及云层与大地之间。

雷击放电的一个主要特点就是重复放电，每次的脉冲个数平均在3～4个之间，其组成主要有预放电、主放电以及余辉放电。

在发生主放电的过程中，会有很大的雷电流产生，导致配电变压器发生损坏的根源就是这种雷电流。

1.2 雷击的特点与种类（1）瞬间放电，雷击整个放电的完成通常都在6µs以内；（2）雷击现象具有很大的冲击电流，其电流可达几万安培甚至几十万安培；（3）其产生的电压具有很高峰值，感应电压甚至可达亿伏左右；（4）雷击产生的电流具有很大的变化梯度，雷电流有极强的破坏力。

2 配电变压器雷害事故的原因雷击对配电变压器的损害主要是通过“正、逆变换”的过电压来实现的，而在这两种变换中损害最大的是逆变换过电压。

造成配电变压器雷害事故的原因主要有六个方面：（1）安装配电变压器时，没有科学、合理地选择安装位置；（2）没有对避雷器做交接试验便进行安装，当避雷器出现故障后检出的不及时；（3）没有按照相关规程来设计避雷器的接地引下线截面。

当出现雷击现象后极易造成烧断接地引下线，导致雷电流无法顺利向大地泄入；（4）配电变压器避雷设备装设的不足，如在部分农村避雷器仅装置在变压器的高压侧，低压侧则不装设；（5）缺乏完善的防雷接地装置，如部分避雷器存在过长的引下线；（6）接地级存在过大的接地电阻值。

具体接地电阻阻值可按表1选取：3 配电变压器接线方式与受雷害的关系3.1 避雷器只装设在高压侧的接地方式避雷器只装设在配电变压器高压侧的防雷保护可分为两种：（1）对避雷器进行单独接地，这种接地方式可能损坏配电变压器的绝缘，存在很大的缺陷；（2）3点同时接地，这种方式具有既简单又经济的特点，适合应用在一些雷少的地区，如平原地区等，其具体分别如图1与图2所示：3.2 双侧都有避雷器装设的三点一地方式人们在长期的生产实践中发现雷击破坏了配电变压器的同时也会对一些电度表、电动机等一些低压设备形成破坏，由此可以推断低压线路上产生的雷击过电压与配电变压器遭受的雷击损坏也有一定关系，所以我们可通过把氧化锌避雷器装设在低压侧的方式来防止过电压在低压侧的出现，进而更完善地对高压侧进行保护。

2024年配电变压器雷击及预防引言：配电变压器作为电力系统中的重要设备，承担着将输送到变电站的高压电能降低到用户所需的低压电能的功能。

然而，由于其在运行过程中处于露天环境中，容易受到雷击的影响，从而导致压变故障和停电事故的发生。

因此，对于配电变压器雷击和预防问题的研究具有重要的理论和实际意义。

一、配电变压器雷击原因分析1.1 气象因素雷电是一种自然现象，其产生与大气的电荷分布、电势差和空间结构有关。

当大气电荷分布不均匀时，会形成局部电荷积聚区，从而产生雷击。

而各地的气象条件不同，对雷电的发生也会有影响。

1.2 变压器结构和位置配电变压器通常是处于露天环境中的，其结构和位置会对雷电的影响造成一定的影响。

例如，在长杆式变压器中，杆塔及其附近的构筑物是雷击的容易目标。

而在箱式变压器中，箱体本身还具有一定的防雷功能。

二、配电变压器雷击后果分析2.1 压变损坏雷电的高电流通过配电变压器，会引起其内部设备的损坏，如绕组短路、线圈烧毁等，造成压变的无法工作。

2.2 系统停电配电变压器的故障会导致电力系统的局部或整体停电。

一旦发生停电，用户的日常生活和工业生产都会受到影响，给社会带来很大的损失。

三、配电变压器雷击预防措施3.1 防雷装置在配电变压器周围设置合适的避雷设施，例如接闪器、耐雷线等，能够引导雷电流从地面引流，减小雷击对变压器的影响。

3.2 地理位置选择选择合适的地理位置来安装配电变压器也是预防雷击的重要因素。

避免安装在雷电活跃区域或者高度地带，尽量选择平坦地区。

3.3 变压器外壳设计设计并制造适合的变压器外壳，使其能够防止雷电直接打击变压器设备。

例如，一些箱式变压器在外壳上设有防雷针，能够吸收和分散雷击带来的电荷。

3.4 维护保养定期对配电变压器进行检查和维护保养，及时更换老化和损坏的部件，确保其正常运行状态。

特别是对于外壳和避雷装置的检查，要保证其完好无损。

四、配电变压器雷击事故处理4.1 维修处理一旦发生雷击事故，及时采取维修措施，更换受损的部件，并进行系统的检修，确保变压器能够正常运行。
