管道工培训课件——管道安装基本技术(中级)

常用工具：管钳连接填料：生料带、麻丝白铅油
填料为增加接口严密性，防止螺纹锈蚀
法兰连接
使用范围
管道和法兰阀门的连接、管道与法兰管件（盘式弯头、三通等）、法兰接口的设备等
优点
拆卸方便、连接强度高、严密性好。
常用法兰：钢制和铸铁两大类。
丝扣法兰：一般为铸铁法兰，主要用于镀锌钢管与带法兰的附件连接。
（2）干管的安装要求
1）管道支架的安装，应位置应准确，埋设应平整牢固。与管道接触应紧密，固定应牢靠。
2）支架的数量和位置可根据设计要求确定，若设计上无具体要求时，可按下表的规定执行。
3）采暖干管过墙壁时应设置套管，其两端应低饰面l0mm。
5）明装管道成排安装时，直管部分应互相平齐。
6）应保证采暖干管的坡度要求。
工具
管子割刀
适用于DN15-100的钢管
注意事项
应按管径的规格选择管子割刀割管时刀片应垂直于管子的切断画线进刀量不宜过大，以免管口收缩割管时用力均匀，不要左右晃动，以免损坏刀片切断后的管子应铣去管口内径缩口边缘部分
3、砂轮切割机切割（磨割）
工具
砂轮切割机：由电动机、砂轮片、夹钳、四轮底座、操纵杆和带开关的手柄组成。
平正无毛刺和铁渣无断面收缩
1、钢锯切断
工具
手工锯
由固定式或活动式锯架及锯条组成锯条有：12″×18（粗牙）、 12″×24（细牙）
适用于钢管、有色金属管、塑料管
注意事项
按管材壁厚选锯条。锯条锯齿向前管子要固定先画线加适量润滑油
适用范围
Φ<50mm
2、刀割
焊接质量检查
☆ 外观检查：平整无明显缺陷 ☆ 内部检查：密封性检查 ☆ 强度检查：机械强度、焊缝抗拉强度检查

管道布置图PPT课件

.
8
.
9
.
10
3.2 设计版管道布置图
3.2.2 管道布置图的种类
根据管道布置图的内容和作用，管道布置图主要有以下几种形式。
1、管道平面布置图管道布置图一般只绘制平面图，但在平面图的局部表达不清楚时，可绘制剖视图或管段轴测图，这些剖视图或轴测图可以管道平面图样界限以外的空白处绘制，也可以另一张图纸上单独绘制。图3-1为管道平面布置图。
.
23
.
24
3.4 尺寸及标注
1、建筑物（构筑物）的尽寸标注
在管道布置图中应标注建筑物（构筑物）的建筑定位轴线。地面、楼面、平台和吊车的标高尺寸。电缆托架、仪表电缆槽、架的宽度及底面标高，就地电器、仪表控制盘的定位尺寸。吊车梁的定位尺寸、梁底标高以及与管道安装定位有关的尺寸。
2、设备标注
第三章管道布置图
管道布置设计是在施工设计阶段完成的。通常以管道仪表流程图、设备布置图、相关设设备图以及土建、自控、电器等专业提供的设计图样和设计要求为依据进行设计和绘制的。管道布置设计的图样主要包括：管道布置图、装置内地下管道图、伴热管道图、外界管道图、管道轴测图和管架图。
.
1
第三章管道布置图
.
34
3.5 装置内地下管道图
3.5.3 地下管道图的绘制方法
⑴ 地下管道图中，有关建筑物、设备、构筑物和管廊的基础、地沟、电缆沟、明沟、道路、阀门井、漏洞以及所有其他有关设施的地下部分均用细实线画出。地面的铺砌区、坡度线、明沟及道路用细双点划线绘制
⑵ 基础用细虚线绘制地下部分，用细实线表示伸出地坪的基础外形，如图3-9所示。
.
7
3.2 设计版管道布置图

管道安装 ppt课件

2020/11/13
22
热弯管（图）
2020/11/13
23
冷弯（手动液压弯管机）
1）计算弯曲弧长，并在管子上作好记号。 2）将两个导向块支顶在管子作了记号的地方。 3）用手连续摇动手动压杆，工作活塞顶着管型模
具移动。注意弯制后的回弹，回弹角度一般为3－ 5度。 4）检查：弯曲弧形与弯曲半径符合图纸要求，检查弯曲部分的外侧壁厚，当弯管批量多时，要抽样据管检查。
常用的弯制工具有：手动弯管机、电动弯管机、弯管平台、可控硅中频弯管机。
2020/11/13
24
2020/11/13
25
手动弯管机
2020/11/13
26
校管
1）冷校：加压方法，压凸出方向。 2）局部加热法：用火焊烤把对弯曲部
位凸出侧进行局部加热。 3）整体加热法：对弯曲部位整周加热
计算弯曲弧长
弯曲弧长L=∏Ra/180 R—弯曲半径 a—弯曲角度
2020/11/13
21
热弯管
灌沙：将空心变形改变为实心变形。
管子加热：常用地炉，也可用焊炬、喷灯等。
弯管：弯管平台上进行。
除砂：振动、绞洗、喷砂工具。
检查：弯曲弧形与弯曲半径符合图纸要求，检查弯曲部分的外侧壁厚，当弯管批量多时，要抽样锯管检查。
2020/11/13
16
管子弯曲半径的确定
影响椭园度的因素主要有：弯曲角度、弯曲半径、直径、壁厚等。而其中弯曲角度、直径、壁厚等是由设计确定的，所以弯曲半径就成为影响椭园度的主要因素了。
弯曲半径的确定：采取以管子最外层壁厚的减薄量不超过原管壁的15%和椭园度不超过允许值。
最小弯曲半径一般规定：冷弯为4倍管径。热弯为 3.5倍管径。用弯管机冷弯时为约2倍管径。

管道布置图简PPT课件

三、三通的单、双线图
• (a）所示为等径正三通的三视图的双线图，两管的交接线呈V 字形直线，双线图仅画外形图样
等径斜三通的单、双线图。在单线图里，不论是同径正三通还是异径正三通，其
立面图图样的表示形式相同，等径斜三通或异径斜三通在单线图里其立面图的表示形式也相同。
四、四通的单、双线图在等径四通的双线图中，其交接线呈X 形直线，等径四通和异径四通的单线图在图样的表示形式上相同。
要掌握控制点的分布状况。
2.管路平面图
• 管路平面图是管道安装施工图中应用最多、最关键的
一种图样，通过对管路平面图的识读，可以了解和掌握如下内容。
① 整个厂房各层楼面或平台的平面布置及定位尺寸。 ② 整个厂房或装置的机器设备的平面布置、定位尺寸及设备的编号和名称。
• ③ 管线的平面布置、定位尺寸、编号、规格和介质流向箭头以及每根管子的坡度和坡向，有时还注出横管的标高等具体数据。
1 、2 、3 、4 。用折断显露法表示四路重叠管道，a 管为最高管，d 管为最低管，b 管为次高管，C 管为次低管，
九.管子的交叉-为了避免管子在视图上的线条交叉过多，使表达更清晰、明朗，单、双线图可分别或同时采用折断显露法和遮挡法。
2.多路管子的交叉 a 管为最高管，d 管为次高管，c 管为次低管， b 管为最低管。
如果是平面图，当弯管高于直管时，画起来一般是让弯管和直管稍微断开3－4mm ，以示区别弯管和直管不在同一个标高上，这种表示方法称为遮挡法。
如果是立面图，则弯头在前面，直管在后面。当直管高于弯管时，一般是用折断法将直管折断，并显露出弯管。
3.多根管子重叠的表示方法用编号表示多根管子重叠的方法-编号自上而下分别为

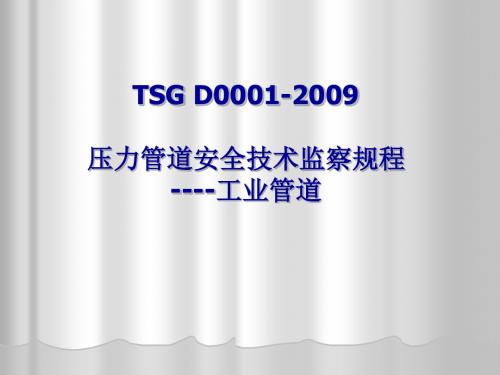

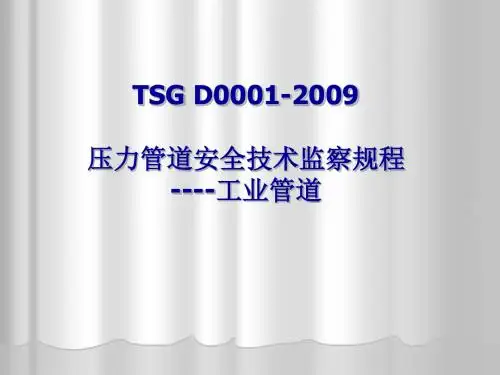

TSG00012009安装部分课件精品文档

编制工艺文件
第五十九条管道安装施工前，安装单位应当编制管道安装的工艺文件，如施工组织设计、施工方案等，经使用单位（或者其委托方技术负责人）批准后方可进行管道安装工作。
管道的安装质量应当符合GB/T 20801以及设计文件的规定。
监督检验,出具证书和报告60
第六十条监督检验机构应当按照压力管道安装监督检验规则的规定进行监督检验。管道安装完工后，监督检验机构应当及时出具安装监督检验证书和报告，作为管道安装工程竣工验收和办理使用登记的依据。
第七十二条热弯和热成形的管道受压元件、消除应力热处理的焊接接头，
热处理后应当检测硬度值。硬度检测的数量、部位以及结果应当符合设计文件或者 GB/T 20801的规定。
GB20801.4表6
焊接检查(82---8的依据,应包括: 焊接工程所必须遵循的标准、规范; 对材料、焊接结构的要求; 焊缝坡口形式; 焊接方法、焊接材料; 焊前预热、焊后热处理; 焊接检验
焊接环境65
第六十五条对施工现场的焊接环境应当进行严格控制。
焊接的环境温度应当保证焊件焊接所需的足够温度和焊工技能操作不受影响。
焊件表面潮湿，或者在下雨、下雪、刮风期间，其焊工及其焊件无保护措施时，不得进行焊接
焊缝位置、坡口及清理、组对、预热;(管规66)
第六十六条管道焊接接头的位置，坡口的加工、清理与检验，焊件组对，焊前预热等，应当符合GB/T 20801的规定。
焊缝返修70
第七十条不合格焊接接头的返修，应当符合以下要求：
(一)返修前进行缺陷产生的原因分析，提出相应的返修措施；
(二)补焊采用经评定合格的焊接工艺，并且由合格焊工施焊；

管道设计与布置PPT课件

紧急处置措施
在事故发生时，采取紧急处置措施，如关闭阀门、启动备用设备等。
事故原因分析
事后对事故原因进行分析，总结经验教训，避免类似事故再次发生。
06 案例分析与实践
实际工程案例介绍
01
02
03
04
案例名称
某化工厂管道设计与布置
工程背景
某化工厂需要新建一套管道系统，以连接各生产车间和储罐
区
工程规模
问题3
施工难度大，工期紧张
解决方案
制定详细的施工计划，合理安排人力和资源，采用预制管道段的拼装施工方法，提高施工效率
从案例中学到的经验教训
经验教训1
前期规划与设计阶段需充分考虑各种因素，避免后期改动
经验教训2
重视管道材料的选择与防腐处理，确保管道长期稳定运行
经验教训3
合理安排施工计划，加强施工现场管理，确保工程质量和进度
非金属管道
如塑料管、玻璃钢管等，具有轻便、耐腐蚀、不易结垢等优点，但强度较低，需根据具体用途选择。
复合管道
由两种或多种材料组成，兼具各种材料的优点，如不锈钢复合管、钢塑复合管等。
管道材料的选择依据
流体特性
01
根据流体性质，如温度、压力、腐蚀性等选择适合的管道材料。
使用环境
02
考虑管道所处的环境，如室内、室外、埋地、架空等，对管道
确定管道支撑
根据管道长度、重量和跨度，设计合理的管道支撑，以确保管道的稳定性和安全性。
管道布局
优化管道走向
在满足工艺要求和安全要求的前提下，优化管道的走向，以减少
投资和运行成本。
确定管道坡度
根据工艺体流动顺畅。
考虑维修空间
在管道布置时，考虑未来的维修和更换空间，以方便后期维护和管理。

《设备安装知识》PPT课件

• 在考核设备运转情况的同时，更要注意考核系统的整体效果。机械设备的动作、行程、速度及联锁控制等均应符合设计功能要求。
13
十、验收
• 全部完成并经验收符合设计要求和有关规范、标准的规定；
• 设备在试运行期运行稳定； • 竣工文件编制完成； • 特种设备经有关部门检测合格，并出具检
测报告、合格证。
读
2023最新整理收集 do something
机械设备安装知识
1
一、一般设备安装程序
• 设备基础施工(放线、预埋) →基础检查验收→开箱检查与清点→设备吊装就位→设备固定→拆卸、清洗与装配 →设备调整与精度检测→润滑与设备加油→试运转→验收。
2
二、基础检查验收
• 设备基础平面位置、标高、几何尺寸测量检查；
16
十二、特种设备相应法律法规
• 《特种设备安全监察条例》 • 《特种设备质量监督与安全监察规定》 • 《云南省特种设备行政许可实施细则（试行）》 • 《锅炉压力容器使用登记管理办法》 • 《锅炉压力容器压力管道特种设备安全监察行
政处罚规定》 • 《起重机械安全监察规定》
17
•
感谢阅
读感谢阅
4
• 方法：
• 清点设备的零件、附件是否短缺，检查设备的外观及零附件是否有损坏和锈蚀的现象。做好开箱记录，检查说明书、出厂合格证是否齐全。
• 主要材料进场时，必须有出厂合格证及检验报告。若出现材料代用，必须取得设计或有关部门的认可后，方能投入使用。应避免材料发潮、变质或丢失等现象的发生。
5
四、设备吊装就位
• 吊装前基础划定安装基准线，设置好垫铁；
• 重量大、体积大、安装位置高的设备要做好筹划，如起重机、数控车床等等。

机械设备安装工程PPT课件

设计图示几何尺寸 7.压力试验（整体塔器制
展开计算，不扣除作）
容器孔洞面积
8. 预热、后热与整体热处理
静置设备安装
项目编码项目项目特征计量工程量计算规则
名称
单位
工程内容
030502001
分片、分段容器
1.到货状态 2.材质 3.立式 4.卧式 5.安装高度 6.焊接方式 7.直径 8.质量 9.内部构件
计量工程量计算规则单位
工程内容
按设计图示数量计算。 1.本体安装
直联式泵的质量包括本 2.泵拆装检查
台
体、电机及底座的总质量；非直联式的不包括
3.电动机安装 4.二次灌浆
电动机质量；深井泵的
质量包括本体、电动机、
底座及设备扬水管的总
质量。
1.本体安装
按设计图示数量计算。 2.泵拆装检查
台
3.电动机安装 4.二次灌浆
四、工程量清单计价
（一）有关静置设备制作的定额计算规则
(1)金属容器、塔器、热交换器的“容积”是指按制造图示尺寸计算(不考虑制造公差)以“m3”表示，不扣除内部附件所占体积。
(2)金属容器、塔器、热交换器的设备重量，以金属净重量“t”为计量单位，不扣除开孔割除部分的重量；不包括外部附件(人孔、手孔、接管、鞍座、支座)和内部防腐、刷油、绝缘及填充物的重量，塔器的工程量应包括基础模块的重量。“金属净重量”是指以制造图示尺寸计算的金属重量，以 “t”为计量单位。
（二）泵的安装套用定额注意事项：
1、泵的安装定额包括下列内容：
(1)设备本体与本体联体的附件、管道、润滑冷却装置等的清洗、组装、刮研。
(2)深井泵的泵体扬水管及滤水网安装。 (3)联轴器或皮带安装。 (4)设备带有的电动机及减震器安装。

工业管道安装 ppt课件

第四章工业管道安装
工艺管道的定义：为生产输入介质和为生产服务的管道。137
工业管道的分类：137页分为：工艺管道和动力管道。主要有：热力（蒸汽）管道，压缩空气管道、氧气管道、乙炔管道、制冷管道、输油管道、酸碱管道、高压管道等。
PPT课件
1
PPT课件
2
第四章工业管道安装
第一节热力管道安装
PPT课件
10
管道因热膨胀产生位移超过40mm时，
则临近补偿器的管道导向支架和滑动支
架安装位置应从支承面中心反方向偏移，偏移量为位移值的1/2（位移值为支架位置点距固定点之间管道热伸长量）；
吊架的吊点也应设在位移的相反方向，按位移值的1/2偏位安装，且两根热位移
方向相反或位移值不等的管道不得使用同一吊杆。
PPT课件
6
二、热力管道的分类
1、按介质的工作压力分为：低压、中压、高压三类管道。其中热水介质分类压力比蒸汽介质高。
2、按介质的工作参数（包括介质种类、压力、温度）分为四大类138
三、管道的热膨胀及其补偿
由于管道在室温下安装，投入运行后
温度变化，将引起管道的热胀冷缩，热力管道一般采用方形补偿器进行补偿。
弹簧支吊架的安装高度应按设计文件规
定进行调整，弹簧支吊架的限位板应在
试车前拆除。
PPT课件
11
弹簧吊架的安装：弹簧吊架的安装，应将弹簧自由长度压缩到L2后安装：L2=L0-（ Δ1+ Δ2）。压缩量要考虑弯管的重力和补偿器工作时垂直向上的膨胀力。
五、热力管道的运行
1、蒸汽管道的运行
（1）准备工作
冲洗口排出冷凝水逐渐减少后，关小冲洗口阀门，当冲洗段末端蒸汽温度接近始端时，加热完毕。

管道及管件简单介绍分解ppt课件

25 33.7
32
33.7 150 168.3 159 168.3
40 48.3
45
48.3 200 219.1 219 219.1
50 60.3
57
60.3 250 273.0 273 273.0
80 88.9
89
88.9 300 323.9 325 323.9
23
23
四、法兰的标记
第一部分
无缝钢管介绍
一、钢管基本知识。二、无缝钢管选型三、管道清洗
1
1
一·钢管基本知识
➢ 钢管是一种中空的长条钢材，大量用作输送流体的管道，如石油、天燃气、水、煤气、蒸气等，另外，在搞弯、抗扭强度相同时，重量较轻，所以也广泛用于制造机械零件和工程结构。也常用作生产各种常规武器、枪管、炮弹等。
一常用国外金属材料标准7070二工业管道检修常用标准规范相关法规标准gb208012008压力管道规范工业管道gb502352010工业管道工程施工及验收规范gb502362011现场设备工业管道焊接工程施工规范gb5026497工业设备及管道绝热工程设计规范gb503162000工业金属管道设计规范gb501842011工业金属管道工程施工质量验收规范gb501852010工业设备及管道绝热工程施工质量验收规范sh35012002石油化工有毒可燃介质管道工程施工及验收规范7171三静设备检修常用标准规范相关法规标准sh353295石油化工换热设备施工及验收规范sht35242009石油化工静设备现场组焊技术规程gb9851988气焊手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸dlt8212002钢制承压管道对接焊接接头射线检验技术规程60461992碳钢低合金钢焊接结构件焊后热处理方法79491999钢结构焊缝外观尺寸7272三静设备检修常用标准规范用途日本美国德国中国锅炉热交换器用碳素钢钢jisg3461stb340stb35astma179a192din17175st358gb647910stb410stb42astma178a210a1din17175st458gb531020ggb647920gstb510astma210din1717519mn5stb340stb35astma179a192din17175st358gb647910压力管通用碳素钢管jisg3454stpg370stpg38astma53adin1629st35gb816310stpg410stpg42astma53bdin1629st45gb816320stpg370stpg38astma53adin1629st35gb81631073中外钢管材质对应表73三静设备检修常用标准规范用途日本美国德国中国管道用合金钢钢管jisg3458stpa20astma335p2gb9948gb647912crmostpa22astma335p12din1717513crmo44gb994815crmostpa23astma335p11stpa24astma335p22din1717510crmo910gb531012cr2mogb647912cr2mostpa25astma335p5din1717512crmo195gb9948gb64791c
