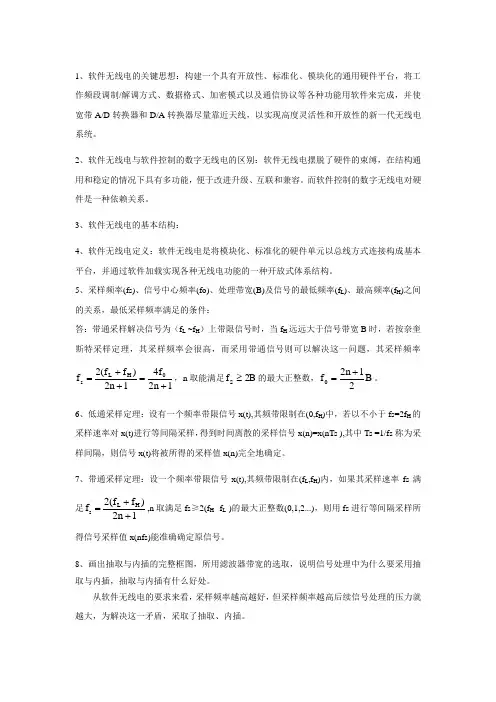

重庆大学-软件无线电知识点综合

1、软件无线电的关键思想：构建一个具有开放性、标准化、模块化的通用硬件平台，将工作频段调制/解调方式、数据格式、加密模式以及通信协议等各种功能用软件来完成，并使宽带A/D 转换器和D/A 转换器尽量靠近天线，以实现高度灵活性和开放性的新一代无线电系统。

2、软件无线电与软件控制的数字无线电的区别：软件无线电摆脱了硬件的束缚，在结构通用和稳定的情况下具有多功能，便于改进升级、互联和兼容。

而软件控制的数字无线电对硬件是一种依赖关系。

3、软件无线电的基本结构：4、软件无线电定义：软件无线电是将模块化、标准化的硬件单元以总线方式连接构成基本平台，并通过软件加载实现各种无线电功能的一种开放式体系结构。

5、采样频率(fs)、信号中心频率(fo)、处理带宽(B)及信号的最低频率(f L )、最高频率(f H )之间的关系，最低采样频率满足的条件：答：带通采样解决信号为（f L ~f H ）上带限信号时，当f H 远远大于信号带宽B 时，若按奈奎斯特采样定理，其采样频率会很高，而采用带通信号则可以解决这一问题，其采样频率12n 4f 12n )f f (2f 0H L s +=++=，n 取能满足2B f S ≥的最大正整数，B 212n f 0+=。

6、低通采样定理：设有一个频率带限信号x(t),其频带限制在(0,f H )中，若以不小于fs=2f H 的采样速率对x(t)进行等间隔采样，得到时间离散的采样信号x(n)=x(nTs ),其中Ts =1/fs 称为采样间隔，则信号x(t)将被所得的采样值x(n)完全地确定。

7、带通采样定理：设一个频率带限信号x(t),其频带限制在(f L ,f H )内，如果其采样速率fs 满足12n )f f (2f H L s ++=,n 取满足fs ≥2(f H -f L )的最大正整数(0,1,2...)，则用fs 进行等间隔采样所得信号采样值x(nfs)能准确确定原信号。

FPGA及动态可重构技术在软件无线电中的应用摘要：介绍了将现场可编程门阵列（FPGA）专用硬件处理器集成到软件通信体系结构">软件通信体系结构（SCA）中的机制，实现了动态部分可重构技术在软件无线电（SDR）硬件平台中的应用，有效地缩短系统开发周期，提高了硬件资源的利用率。

SDR是使用一个简单的终端设备通过软件重配置来支持不同种类的无线系统和服务(包括2G、3G移动通信系统和WLAN)的新技术。

它具有较强的开放性和灵活性，硬件采用标准化、模块化结构，可以随着器件和技术的发展而更新和扩展；软件模块可以进行加载和更改，根据需要不断升级。

软件无线电的结构如图1所示，主要分为实时信道数据处理部分、环境管理部分、系统分析和功能强化部分。

实时信道数据处理部分包括A/D、D/A、变频、信道分离、调制解调以及码流处理等数据模块。

SDR的核心是联合战术无线电系统JTRS（Joint Tactical Radio System)的SCA规范，它对模块化可编程无线通信系统的硬件体系结构、软件体系结构和安全体系结构以及应用程序接口（API）规范进行了描述，同时引入了嵌入式微处理器系统、总线、操作系统、公共对象请求代理体系（CORBA）、面向对象的软件和硬件设计等一系列计算机技术，并采用了“波形应用”和“资源”可裁剪、可扩充的设计思想，从而保证了软件和硬件的可移植性和可配置性。

以接收机为例，SDR中A/D模块之后的部分通过软件来实现。

本文在FPGA平台上实现信号的调制解调，以满足高速数字信号处理发展的需求。

在Xilinx Virtex2Pro FPGA硬件平台上实现了美国军方短波通信系统标准MIL-STD-188-110B调制解调器，其中引入了动态部分可重构技术，提高了配置速度和硬件资源的利用率。

满足SCA规范的波形组件之间通过CORBA总线通信，而FPGA平台的专用处理器要实现对CORBA 的支持比较困难。

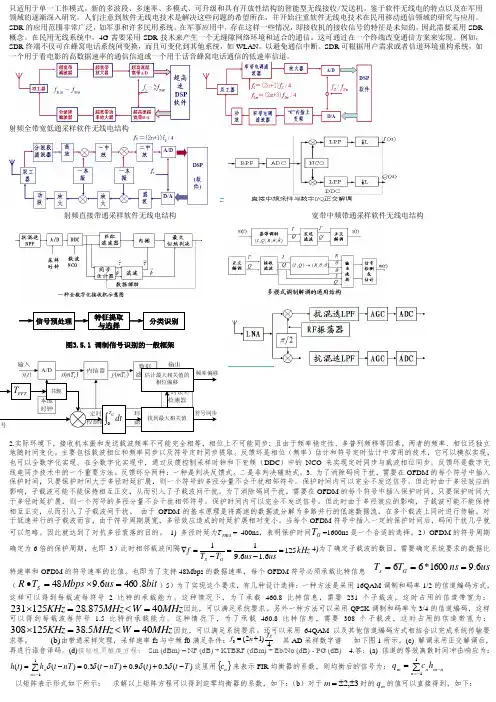

软件无线电的采样结构基本上可以分为三种：射频全宽带低通采样结构：这种结构的软件无线电，结构简洁，把模拟电路的数量减少到最低程度。

优缺点优点：对射频信号直接采样，符合软件无线电概念的定义。

缺点：（1）需要的采样频率太高，特别还要求采用大动态、多位数的A/D/A 时，显然目前的器件水平无法实现。

（2）前端超宽的接收模式会对整个结构的动态范围有很高的要求，工程实现极为困难。

所以这种结构只实用于工作带宽不太宽的场合。

射频直接带通采样结构：射频带通采样结构的软件无线电可以较好地解决上述射频低通采样软件无线电结构对A/D 转换器、高速DSP 等要求过高，以致无法实现的问题。

优点：与射频全宽带低通采样结构相比最大的不同就是采用的前置滤波器的差异；另外还有A/D 的采样速率不同；最后就是对DSP 的处理速度要求不同。

实现可行性较强。

缺点：前置窄带电调滤波器和高工作带宽的A/D （高性能采样保持放大器）实现起来还是有相当的难度。

另外，本结构需要多个采样频率，增加了系统实现复杂度。

宽带中频带通采样结构：的软件无线电结构与目前的中频数字化接收机的结构是类似的，都采用了多次混频体制或叫超外差体制。

这种宽带中频带通采样软件无线电结构的主要特点是中频带宽更宽（比如20MHz ），所有调制解调等功能全部由软件加以实现。

中频带宽更宽是这种软件无线电与普通超外差中频数字化接收机的本质区别。

本结构类似于超外差无线电台，但常规电台的中频带宽为窄带结构，而本结构为宽带中频结构。

本结构使前端电路设计得以简化，信号经过接收通道后的失真也小，而且通过后续的数字化处理，本结构具有更好的波形适应，信号带宽适应性以及可扩展性。

本结构的射频前端比较复杂，它的功能是将射频信号转换为适合于A/D 采样的宽带中频或把D/A 输出的宽带中频信号变换为射频信号。

数控振荡器(NCO )相乘实现数字混频，NCO 的频率为所需通道的中心频率，使信号的中心频率移至零频，信号由中频变换到基带，并作低通滤波和抽取，从而实现对实值带通信号的复包络正交采样。

软件无线电技术简介及特点应用软件无线电是最近几年提出的一种实现无线电通信的体系结构 ,是继模拟到数字、固定到移动之后 ,无线通信领域的又一次重大突破。

并从软件无线电的基本概念出发 ,讨论了其功能结构、关键技术和难点以及应用和发展前景。

1.引言完整的软件无线电 (Software Definition Radio)概念和结构体系是由美国的Joe.Mitola首次于1992年5月明确提出的。

其基本思想是 :将宽带A/D 变换尽可能地靠近射频天线 ,即尽可能早地将接收到的模拟信号数字化 ,最大程度地通过软件来实现电台的各种功能。

通过运行不同的算法 ,软件无线电可以实时地配置信号波形 ,使其能够提供各种语音编码、信道调制、载波频率、加密算法等无线电通信业务。

软件无线电台不仅可与现有的其它电台进行通信 ,还能在两种不同的电台系统间充当“无线电网关”的作用 ,使两者能够互通互连。

软件无线电充分利用嵌入通信设备里的单片微机和专用芯片的可编程能力 ,提供一种通用的无线电台硬件平台 ,这样既能保持无线电台硬件结构的简单化 ,又能解决由于拥有电台类型、性能不同带来的无线电联系的困难。

2.软件无线电台的功能结构图1给出了典型的软件无线电系统的结构简图 ,包括天线、多频段射频变换器、含有A/D 和D/A变换器的芯片以及片上通用处理器和存储器等部件 ,可以有效地实现无线电台功能及其所需的接口功能。

其关键思想以及与传统结构的主要区别在于 :(1)将A/D 和D/A向RF端靠近 ,由基带到中频对整个系统频带进行采样。

(2)用高速DSP/CPU代替传统的专用数字电路与低速DSP/CPU做A/D 后的一系列处理。

A/D 和D/A移向RF端只为软件无线电的实现提供了必不可少的条件 ,而真正关键的步骤是采用通用的可编程能力强的器件 (DSP和CPU等 )代替专用的数字电路 ,由此带来的一系列好处才是软件无线电的真正目的所在。

典型的软件无线电台的工作模块主要包括实时信道处理、环境管理以及在线和离线的软件工具三部分。

用跨平台的运行环境（如Linux、 Windows等）来确保软件的稳定性和
可移植性。
高效的编译器和优化技术也是提高软件 无线电性能的重要手段，能够将高级语
言代码转换为高效执行的机器码。
高速数据传输与处理
01
02
03
软件无线电需要具备高 速数据传输和处理的能 力，以支持实时信号处
理和高数据吞吐量。
高速数据传输通常采用 并行处理和分布式处理 技术，以提高数据处理
3
软件体系结构需要具备良好的可扩展性和可维护 性，以适应不断变化的无线通信需求和技术发展。
标准化与开放性
软件无线电的标准化和开放性是其重要特点之 一，它促进了不同厂商和组织之间的协作和互 操作性。
标准化组织如OMA、3GPP等制定了统一的软 件无线电标准和规范，使得不同厂商的设备能 够实现互操作和兼容。
成为无线电通信领域的研究热点。
软件无线电的优势与挑战
优势
灵活性、可扩展性、通用性、互操作 性、低成本等。
挑战
技术难度大、标准化程度低、软件可 靠性问题等。
02
软件无线电体系结构
体系结构概述
软件无线电是一种基于标准化、 模块化的硬件平台，通过软件 实现无线通信功能的开放体系
结构。
它通过将硬件与软件分离， 实现了通信系统的灵活性和 可重构性，能够适应不同的 无线通信环境和业务需求。
软件无线电第6章：软件 无线电体系结构
• 软件无线电概述 • 软件无线电体系结构 • 软件无线电的关键技术 • 软件无线电的应用场景 • 软件无线电的未来展望
01
软件无线电概述
软件无线电的定义
软件无线电是一种无线电通信技术， 通过将硬件模块化、标准化和软件编 程化，实现不同无线电通信系统之间 的灵活转换和通信。

软件无线电技术软件无线电简介现代通信系统中最具代表性的是软件无线电和认知无线电。

软件无线电是指其通路的调制波形是由软件确定的，它是一种用软件实现物理层连接的无线通信设计。

采用软件无线电技术的通信系统一般是可以进行重新配置的系统，同时还需要一套相应的硬件设施。

因此，软件无线电是一种灵活的无线电体系结构，能够实时改变无线系统的特性。

软件无线电的典型结构如下图在这样一个平台上，包括工作频段、调制解调方式、信道多址方式等均可通过注入不同的软件编程实现传统电路的各种功能，形成不同标准的通信系统，保证各通信系统的无缝集成。

软件无线电的特点1.具有完全的可编程性软件无线电是通过安装不同的软件来实现电路功能的，通信的工作模式是通过可编程软件来改变的，系统的功能由软件来定义。

2.软件无线电基于DSP技术DSP及其相应软件是软件无线电的关键模块。

通信所需要的各种功能均由DSP对数据流的实时或近实时处理来实现。

这极大的改善和提高了无线通信系统的性能。

3.软件无线电具有很强的灵活性由于用软件实现，通信设备可以任意转换接入方式，改变调制和解调的方式或者接受不同系统的信号。

4.软件无线电具有集中性软件无线电具有集中统一的平台，因此多个信道可以享有共同的射频前端和宽带A/D—D/A转换器，从而可以获得每一个信道相对低廉的信号处理性能。

软件无线电的应用1.在军事通信中的应用软件无线电的概念最早提出是在海湾战争中多国部队各军种联合作战时遇到的互通、互联、互操作问题。

特别是在海湾战争中，美军暴露出军事通信互通性差、反应速度慢、带宽窄、速度低等一系列影响作战的问题。

针对这些问题，有人于1992年提出了软件无线电的最初想法。

1995年美国国防部开发了一种多频段多模式的电台，即MBMMR电台。

在此电台的基础上，美军研制出联合战术无线电系统。

2.民用通信中的应用对于软件无线电基站发射系统，如图所示。

其中利用数字信号处理技术对信号进行数字调制，由于信号工作频率很高，对A/D 转换器的速率要求很高，难以实现。

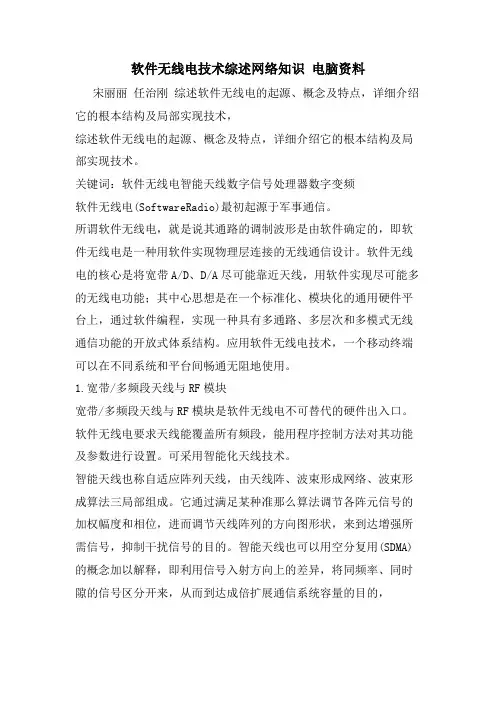

软件无线电技术综述网络知识电脑资料宋丽丽任治刚综述软件无线电的起源、概念及特点，详细介绍它的根本结构及局部实现技术，综述软件无线电的起源、概念及特点，详细介绍它的根本结构及局部实现技术。

关键词：软件无线电智能天线数字信号处理器数字变频软件无线电(SoftwareRadio)最初起源于军事通信。

所谓软件无线电，就是说其通路的调制波形是由软件确定的，即软件无线电是一种用软件实现物理层连接的无线通信设计。

软件无线电的核心是将宽带A/D、D/A尽可能靠近天线，用软件实现尽可能多的无线电功能；其中心思想是在一个标准化、模块化的通用硬件平台上，通过软件编程，实现一种具有多通路、多层次和多模式无线通信功能的开放式体系结构。

应用软件无线电技术，一个移动终端可以在不同系统和平台间畅通无阻地使用。

1.宽带/多频段天线与RF模块宽带/多频段天线与RF模块是软件无线电不可替代的硬件出入口。

软件无线电要求天线能覆盖所有频段，能用程序控制方法对其功能及参数进行设置。

可采用智能化天线技术。

智能天线也称自适应阵列天线，由天线阵、波束形成网络、波束形成算法三局部组成。

它通过满足某种准那么算法调节各阵元信号的加权幅度和相位，进而调节天线阵列的方向图形状，来到达增强所需信号，抑制干扰信号的目的。

智能天线也可以用空分复用(SDMA)的概念加以解释，即利用信号入射方向上的差异，将同频率、同时隙的信号区分开来，从而到达成倍扩展通信系统容量的目的，射频局部包括预放大和功率输出两局部。

射频发射机和接收机，由通用平台和多个射频发射机模块组成，其工作频带应足够宽，并采用数字频率合成技术设置，对每种标准应能够多载波工作。

发射机包括多只高功率放大器，要求具有高线性。

2.模数转换局部A/D器件性能的局限及采样时引入的频谱混迭、量化误差等，会对软件无线电台的性能产生不良影响，但这种影响尚缺乏定量分析。

3.高速数字信号处理器目前的DSP无论在功能上还是在性能上，都不能满足无线电的要求，很难用单片DSP直接处理宽带射频或中频信号，可以先采用数字变频技术对宽带射频或中频信号进行处理，然后再用DSP完成各种信号处理功能。

软件无线电技术集成技术和计算机技术的发展，使信号处理设备呈现了由模拟到数字、由专用硬件到软件替换的变革趋势。

通信设发备的发展也经历了这一过程：从模拟器件到对基带信号进行采样的数字接收机，再到对中频(射频)信号进行采样的“全数字接收机”。

软件无线电(Software Radio)是无线电通信方面的一种新的变革。

软件无线电技术是在通用的开放式无线电智能平台上，通过安装不同的软件来完成各种通信功能，系统的功能级是通过软件的升级来实现的。

软件无线电系统适用于多个频段，可灵活地改变运作模式，能与不同体制和标准的各种设备联瓦通和兼容，一、软件无线电的体系结构软件无线电的体系由天线、宽带射频转换器、A／D、D／A变换器与DSP(数字信号处理器)几部分组成。

软件无线电的关键部件是以编程能力强的DSP处理器来代替专用的数字电路，使系统硬件结构与功能相对独立。

DSP处理器用来完成中频(射频)、基带与比特流处理等功能。

软件无线电的硬件平台采用模块化没计，是一个开放的通信平台．通过加载不同的软件(需要时更换插卡)来实现不同的硬件功能。

但软件无线电的硬件平台要求较高，它需要有宽带射频前端、宽带A／D、D／A转换器和高速DSP，工作频率可高达几百兆赫兹。

因信号干扰很严重，所以，它必须多个CPU并行操作才能满足系统处理速度的要求。

另外，DSP处理数据要求高速转换，系统总线必须具有极高的I／O传输速率。

二、软件无线电技术的主要特点1．软件化软件无线电将A／D变换尽量向射频端椎拢，将中频以后全部进行数字化处理，工作模式由软件编程改变，包括可编程的射频段宽带信号接人方式和可编程调制方式等。

这样，就可以任意更换信道接入方式，改变调制方式或接收不同系统的信号。

同样，可通过软件工具来扩展业务、分析无线通信环境、定义所需增强的业务和实时环境测试，使通信功能由软件来控制。

因而．系统的更新换代变成软件版本的升级，开发周期与费用大为降低。

2．模块化软件无线电采用模块化设计，不同的模块实现不同的功能，同类模块通用性好，通过更换或升级某种模块就可实现新的通信功能。

软件无线电.期末考试（二）引言概述：本文旨在对软件无线电的相关知识进行全面的梳理和总结，以期帮助读者更好地理解软件无线电的基本概念、技术原理及应用。

本文将分为五个大点进行阐述，分别是：软件无线电的基本概念、软件无线电的主要技术原理、软件无线电的应用领域、软件无线电的优势与挑战以及软件无线电的未来发展。

正文内容：1. 软件无线电的基本概念- 软件无线电的定义和发展历程- 软件无线电的基本组成部分- 软件无线电的工作原理2. 软件无线电的主要技术原理- 软件无线电的信号处理技术- 软件无线电的调制与解调技术- 软件无线电的自适应调制技术- 软件无线电的频谱感知技术- 软件无线电的时间与频率同步技术3. 软件无线电的应用领域- 软件无线电在通信领域的应用- 软件无线电在雷达领域的应用- 软件无线电在无线电侦测领域的应用- 软件无线电在智能交通系统中的应用- 软件无线电在卫星通信领域的应用4. 软件无线电的优势与挑战- 软件无线电的灵活性和可重构性优势- 软件无线电的频谱效率优势- 软件无线电的系统复杂度挑战- 软件无线电的安全性挑战- 软件无线电的实时处理挑战5. 软件无线电的未来发展- 软件无线电在5G通信中的应用前景- 软件无线电在物联网中的应用前景- 软件无线电在人工智能中的应用前景- 软件无线电在卫星导航中的应用前景- 软件无线电在军事领域中的应用前景总结：通过本文的阐述，我们对软件无线电的基本概念、技术原理、应用领域、优势与挑战以及未来发展有了更深入的了解。

软件无线电的灵活性和可重构性使其在通信、雷达、侦测等领域有着广泛的应用前景。

然而，软件无线电也面临着系统复杂度和安全性方面的挑战。

随着技术的不断发展，软件无线电将在5G通信、物联网、人工智能、卫星导航和军事领域等方面迎来更加广阔的发展前景。

复习——第一章（无线电系统技术概述）1. 理解常见无线电技术中的AGC 技术，超外差接收技术和双工技术。

低噪放大技术、自动增益控制技术、超外差接收技术、收/发双工技术噪声系数的定义：(/)/(/)si ni so no NF P P P P =将无线电接收机看成是多级电路网络构成的系统，则整个级联系统的噪声系数为：321112121111.........n n NF NF NF NF NF G G G G G G ----=++++接收灵敏度影响因素：外部噪声、内部噪声和电路系统的非线性失真等提高接收灵敏度的方法：在接收机前端增加一个射频放大器，并使其噪声系数尽可能小，一般采用低噪声放大器为使接收机输出信号的强度相对稳定，接收机的增益就应随着输入信号强度的大小自动调整，这一技术即为自动增益控制。

AGC 提高了接收机的动态范围AGC 的工作原理：按负反馈原理工作压缩比：即输入电平变化量VR i 与输出电平变化量VR O 之比（或dB 差）：()()i o M VR dB VR dB =-接收机的动态范围：接收机在输出信号不变的条件下，可接收的最大功率P max 与最小功率P min 之比:max min 10lg(/)()DR P P dB =超外差技术：通过混频器本振频率f L 和选频滤波器中心频率f 0= f RF 同步改变来实现中频频率f IF 固定不变。

(中频频率f IF 是射频频率和本振频率差拍的结果)镜频干扰中频频率是射频频率和本振频率差拍的结果，即() IF L RF f abs f f=-比本振信号分别高和低一个中频频率的信号经混频后都会进入到接收机的中频信道中两个信号在射频上对称地位于本振频率两侧，互为镜像，因此被称为镜频干扰镜频干扰抑制效果用镜频干扰抑制比来表征/10lg(/)()RF RFIRR P P dB =超外差接收机要获得好的镜频抑制比，应该采用高中频的系统方案常见的收/发双工技术：时分双工、频分双工和环形器双工2.无线模拟通信系统、无线数字通信系统、数字无线电技术比较、软件无线电比较。

1. 软件无线电是什么无线通信在现代通信中占据着极其重要的位置， 几乎任何领域都使用无线通信， 包括有 商业、气象、金融、军事、工业、民用等。

我们可从通信系统、调制方式、多址方式等几方 面可看到无线通信系统种类的繁多。

类 别 通信系统 调制方式 多址方式 种 类卫星通信系统、蜂窝移动通信系统、无线寻呼系统、短波通信系统、 微波通信系统等 AM、FM、LSB、USB、ISB、FSK、PSK、MSK、GMSK、QAM 等 时分多址（TDMA） 、频分多址（ FDMA）和码分多址（CDMA）等各种通信系统由于自身的特点而适用于各种特定的场合，例如： 短波电台适合远距离，其所需的发射功率不大，传输的“中继系统” —电离层不会被 摧毁；卫星通信能传播高质量的信息，所能提供的频带很宽 微波通信抗干扰能力强，适合大量的数据传输，但只能在点与点之间传输，传输距离 又有一定的限制 由于无线通信的设备简单、便于携带、易于操作、架设方便等特点，在军事和民用通信领域 中都是不可缺的重要通信手段。

然而， 电台往往是根据某种特定的用途而设计的， 功能单一， 有些电台的基本结构相似，而信号特征差异很大。

比如，工作的频段不同，调制方式不同， 波形结构不同，通信协议不同，数字信息的编码方式、加密方式不同等等。

电台之间的这些 差异极大地限制了不同电台之间的互通互连。

经过几十年的发展， 无线通信已有很大的发展， 通信系统由模拟体制不断向数字化体制过渡， 因此是否可能在数字化体制础上一个电台能满足多调制方式和多址方式， 从而根椐需要构成 多种通信系统呢。

我们先看一下一个数字蜂窝网接收站, 显示在图 1 中。

（注意： 为了说明软件无线电的概念， 这里给出了无线电的接收装置部分） 。

图 1：窄带无线接收装置在窄带接收装置中所有的功能模块：滤波、放大、向下变频，直到调制，都是使用模拟 技术 ( 除了频率合成的部分 ) 实现的 。

信号解调出来以后，使用一个可编程的数字信号 处理 ( DSP ) 器件进行处理。

无线电重要基础知识点无线电是一门应用广泛的技术，对于现代通信起着重要的作用。

以下是一些无线电重要基础知识点，包括以下几个方面：1. 电磁波和频谱：无线电通信是基于电磁波的传输原理。

了解电磁波的特性，如频率、波长、速度等是无线电的基础。

2. 无线电系统构成：一个基本的无线电系统包括发送器、接收器和传输介质。

发送器将信息转换成无线电信号发送出去，接收器将无线电信号转换成可理解的信息。

无线电信号通过空间传输介质进行传送。

3. 调制和解调：调制是指将源信号转换成适合无线电传输的信号形式，解调则是将接收到的无线电信号还原回原始信号。

常见的调制技术包括调幅（AM）、调频（FM）和调相（PM）等。

4. 无线电频率和波段：不同的应用需要使用不同频率的无线电波。

常见的无线电频段包括长波、中波、短波、调频广播、雷达、卫星通信等。

5. 无线电传播：无线电波的传播主要考虑地面传播、天波传播、干涉传播、散射传播和折射传播等。

了解这些传播方式有助于设计和优化无线电系统。

6. 反射、折射和衍射：无线电波在传播过程中会发生反射、折射和衍射等现象，这些现象会影响无线电信号的传输距离、传输质量和传输可靠性。

7. 信道和多路复用：无线电通信需要在特定的频率上进行，不同的通信系统需要在不同的频带上工作。

多路复用技术可以在同一频带上同时传输多个信息源的信号。

这些是无线电重要的基础知识点，对于深入理解无线电通信原理和设计无线电系统都是至关重要的。

无线电技术在通信、广播、雷达、卫星通信等领域的应用广泛，掌握这些基础知识可以帮助我们更好地利用无线电技术。

第一章1、影响天线效率的因素有哪些（答出至少三条）？答：工作频率，天线长度，天线形状，天线架设的高度等2、语音频率范围是300~3400Hz，当取f=3000Hz时，天线长度为多少时，天线效率最高？3、如何解决最简结构中天线效率低和无法多路传输的问题？答：在其他参数相同的条件下，输入激励电流的频率越高，基本振子天线的电磁波越强，即天线的效率越高。

实际的天线电系统都采用了调制/解调技术，即在发射端用一个可选择的高频率的正弦波信号去调制需要传输的频率较低的调制信号，这个高频正弦波信号成为载波；在接收端采用解调技术再将调制的信号从载波上解出来，从而完成了信号的无线传输过程。

这也是解决不能多路传输的方法。

4、请画出无线电系统的实用结构。

5、常见的收/发双工技术答：时分双工、频分双工和环形器双工6、画出无线数字通信系统框图发射端：接收端：7、画出无线电系统的实用结构图，并指出基带信号、中频信号和射频信号的位置答：同第4题8、简述外差技术和超外差技术的概念，并画出超外差技术的框图：答：外差技术：中频频率fIF固定不变，通过混频器本振频率fL和选频滤波器中心频率f0 = fRF同步改变来实现；超外差技术：当取中频频率fIF低于射频频率fRF且高于信号带宽B时9、软件无线电的特点答：功能的灵活性，结构的开放性，成本的集中性。

多功能、多频带、多模式。

具有可重编程、可重配置能力。

10、画出理想的软件无线电体系结构，并简述结构核心和构造思想结构核心：使模拟信号转换为数字信号的部分尽可能接近天线构造思想：不可能采用数字器件实现的部分放在模拟子系统中其他部分放在数字子系统中，例如载以获得最大程度的软件可编程性。

11、软件无线电的研究热点和难点答：宽带/多频段天线、智能天线；灵活的射频前端设计；高速数模和模数变换器；高速信号处理器；软件无线电的信号处理算法；软件下载和软件重配置技术。

第二章1、模数变换的主要步骤包括哪些？起作用是什么？答：采样：连续时间信号的离散化；量化和编码：采样值的有限精度处理2、画出下面信号经采样后的频谱图（考虑两种情况：失真或非失真）。

14
6.1 OFDM基本原理
• 当OFDM接收机解调子载波1的信号时，会引入子载波2对 它的干扰，同理亦然。这主要是由于在FFT积分时间内两 个子载波的周期不再是整倍数，从而不能保证正交性。 • 为了减小ICI，OFDM符号可以在保护时间内发送循环扩展 信号，称为循环前缀(CP)。 • 循环前缀是将OFDM符号尾部的信号搬移到头部构成的。 这样可以保证有时延的OFDM信号在FFT积分周期内总是 具有整倍数周期。 • 因此只要多径延时小于保护时间，就不会造成载波间干扰。
2013年7月5日星期五
重庆大学 Chongqing University
18
6.1 OFDM基本原理
• 6.1.3 加窗技术
0 -5 -10 16 -15 -20 64 256
PSD[dB]
-25 -30 -35 -40 -45 -50 -2
-1Байду номын сангаас5
-1
-0.5 0 0.5 Frequency/Bandwidth
• OFDM信号的基带形式为：
x (t )
d
i N 2
N 1 2
i
N 2
i exp j 2 t dwT T
2013年7月5日星期五
重庆大学 Chongqing University
5
6.1 OFDM基本原理
• 由于子载波的正交特性，可以采用一路子载波信号进行解 调，从而提取出这一路的数据。例如对第 k 路子载波进行 解调可以得到：
T
多径时延
• 两径信道中，不适当的加窗导致OFDM符号引入了ISI和 ICI
2013年7月5日星期五
重庆大学 Chongqing University

软件无线电课程大纲
软件无线电是一门涉及软件定义无线电技术的课程，它涵盖了
广泛的主题和概念。

下面是一个可能的软件无线电课程大纲的概述： 1. 无线电基础知识。

传统无线电通信的基本原理。

无线电频谱和调制技术。

无线电波的传播特性。

2. 软件定义无线电概念。

软件定义无线电的定义和原理。

软件定义无线电与传统无线电的对比。

软件定义无线电的优势和局限性。

3. 软件定义无线电系统架构。

软件定义无线电系统的基本组成部分。

软件定义无线电硬件平台。

软件定义无线电的关键技术和标准。

4. 软件定义无线电信号处理。

无线电信号数字化和处理。

软件定义无线电中的数字信号处理算法。

软件定义无线电中的信号解调和解码技术。

5. 软件定义无线电应用。

软件定义无线电在通信系统中的应用。

软件定义无线电在雷达和导航系统中的应用。

软件定义无线电在军事和民用领域的应用案例。

6. 软件定义无线电的未来发展。

软件定义无线电技术的发展趋势。

对未来软件定义无线电的展望。

软件定义无线电对通信行业的影响和挑战。

这些只是软件无线电课程可能涵盖的一些主题，实际课程大纲可能根据教学机构和教师的偏好而有所不同。

希望这个概述能够为你提供一些关于软件无线电课程的基本了解。

软件无线电技术综述摘要软件无线电技术是一种以通用硬件平台为基础，通过软件加载来实现无线通信功能的工程技术。

本文将全面介绍软件无线电技术的概念、发展历程、应用领域及其重要性和未来发展趋势，旨在帮助读者深入了解该技术的内涵和应用。

引言随着通信技术的迅速发展，无线通信技术在现代社会中发挥着越来越重要的作用。

然而，传统的硬件为主的无线通信系统存在着很多局限性，无法满足多样化、个性化的通信需求。

在这种背景下，软件无线电技术应运而生。

软件无线电技术通过将硬件平台通用化，软件开发灵活化，能够实现多种无线通信功能，具有很高的实用价值和应用价值。

软件无线电技术综述1、软件无线电技术的定义、原理和实现方法软件无线电技术是一种基于数字信号处理（DSP）和现场可编程门阵列（FPGA）等先进技术的无线通信技术。

其基本思想是构建一个通用硬件平台，通过软件加载来实现不同的无线通信功能。

这种技术体系使得硬件平台可以支持多种无线标准，如GSM、CDMA、WLAN等，从而提高了系统的灵活性和可扩展性。

软件无线电技术的原理是，将模拟信号进行数字化处理，然后在数字域上进行信号处理。

具体实现方法包括，构建可编程的数字信号处理器（DSP）和FPGA等硬件平台，以及开发相应的数字信号处理算法和软件模块。

通过这些方法和手段，实现无线信号的收发和处理，以支持不同的无线通信标准和功能。

2、软件无线电技术的应用领域和重要性软件无线电技术具有广泛的应用领域，其中主要包括军事、移动通信、无线传感器网络、广播通信等。

在军事方面，软件无线电技术可用于构建灵活的军事通信系统，提高作战指挥效率和协同能力。

在移动通信方面，软件无线电技术可以实现多模多频的通信功能，支持多种无线标准，提高移动设备的通信能力和互联互通性。

在无线传感器网络方面，软件无线电技术可以构建低功耗、低成本的无线传感器节点，实现传感器网络的灵活部署和智能感知。

在广播通信方面，软件无线电技术可以实现灵活的多通道音频传输，提高音频系统的传输效率和音质体验。

无线电基础知识无线电基础知识一、无线电通信名词解释【音频】又称声频，是人耳所能听见的频率。

通常指15～20000赫（Hz）间的频率。

【话频】是指音频范围内的语言频率。

在一般电话通路中，通常指300～3400赫（Hz）间的频率。

【射频】无线电发射机通过天线能有效地发射至空间的电磁波的频率，统称为射频。

若频率太低，发射的有效性很低，故习惯上所称的射频系指100千赫（KHz）以上的频率。

【视频】电视信号所包含的频率范围自几十赫至几兆赫，视频是这一频率的统称。

【载波】起运载信息作用的正弦波或周期性脉冲，叫做载波（或载频），随着信号波的变化，使载波的幅度、频率或相位作相应的变化。

【信号】用来表达或携带信息的电量。

【信道】按传递信息的特性而划分的通路。

包括可能实现而尚未实现的通路在内。

【模拟信号】在时间上是连续的或对某一参量可以取无限个值的信号。

【数字信号】所谓数字信号，是指信号是离散的、不连续的。

这是信号只能按有限多个阶梯或增量变化和取值。

换言之，对于数字信号，只需计算阶梯的数目而无需考虑阶梯内信号的大小（最常用的是二进制编码）。

【波段】在无线电技术中，波段这个名词具有两种含义。

其一是指电磁波频谱的划分，例如长波、短波、超短波等波段。

其二是指发射机、接收机等设备的工作频率范围的划分。

若把工作频率范围分成几个部分，这些部分也称为波段，例如三波段收音机等。

【波道】通信设备工作时所占用的通频带叫波道。

通常一个通信设备在它所具有的频率范围内有许多个波道。

【通频带】一个电路所允许顺利通过的电流的频率范围，称为该电路的通频带。

一般规定在电流等于最大电流值的0.707倍范围内上下两个频率之间的宽度为通频带。

【频率覆盖】通信设备工作的频率范围，称为频率覆盖。

而最高工作频率与最低工作频率之比，称为频率覆盖系数。

【截止频率】用来说明电路频率特性指标的特殊频率。

当保持电路输入信号的幅度不变，改变频率使输出信号降至最大值的0.707倍，或某一特殊额定值时该频率称为截止频率。
