作者：非成败作品编号：92032155GZ5702241547853215475102时间：2020.12.13第九章压杆稳定一、选择题1、一理想均匀直杆受轴向压力P=P Q时处于直线平衡状态。
在其受到一微小横向干扰力后发生微小弯曲变形，若此时解除干扰力，则压杆（ A ）。
A、弯曲变形消失，恢复直线形状；B、弯曲变形减少，不能恢复直线形状；C、微弯状态不变；D、弯曲变形继续增大。
2、一细长压杆当轴向力P=P Q时发生失稳而处于微弯平衡状态，此时若解除压力P，则压杆的微弯变形（ C ）A、完全消失B、有所缓和C、保持不变D、继续增大3、压杆属于细长杆，中长杆还是短粗杆，是根据压杆的（ D ）来判断的。
A、长度B、横截面尺寸C、临界应力D、柔度4、压杆的柔度集中地反映了压杆的（ A ）对临界应力的影响。
A、长度，约束条件，截面尺寸和形状；B、材料，长度和约束条件；C、材料，约束条件，截面尺寸和形状；D、材料，长度，截面尺寸和形状；5、图示四根压杆的材料与横截面均相同，试判断哪一根最容易失稳。
答案：（ a ）6、两端铰支的圆截面压杆，长1m，直径50mm。
其柔度为 ( C )A.60；B.66.7；C.80；D.507、在横截面积等其它条件均相同的条件下，压杆采用图（ D ）所示截面形状，其稳定性最好。
8、细长压杆的（ A ），则其临界应力σ越大。
A 、弹性模量E 越大或柔度λ越小；B 、弹性模量E 越大或柔度λ越大；C 、弹性模量E 越小或柔度λ越大；D 、弹性模量E 越小或柔度λ越小； 9、欧拉公式适用的条件是，压杆的柔度（ C ）A 、λ≤、λ≤C 、λ≥π D、λ≥10、在材料相同的条件下，随着柔度的增大（ C ）A 、细长杆的临界应力是减小的，中长杆不是；B 、中长杆的临界应力是减小的，细长杆不是；C 、细长杆和中长杆的临界应力均是减小的；D 、细长杆和中长杆的临界应力均不是减小的； 11、两根材料和柔度都相同的压杆（ A ）A. 临界应力一定相等，临界压力不一定相等；B. 临界应力不一定相等，临界压力一定相等；C. 临界应力和临界压力一定相等；D. 临界应力和临界压力不一定相等；12、在下列有关压杆临界应力σe 的结论中，（ D ）是正确的。
压杆稳定习题及答案【篇一：材料力学习题册答案-第9章压杆稳定】xt>一、选择题1、一理想均匀直杆受轴向压力p=pq时处于直线平衡状态。
在其受到一微小横向干扰力后发生微小弯曲变形，若此时解除干扰力，则压杆（ a ）。
a、弯曲变形消失，恢复直线形状；b、弯曲变形减少，不能恢复直线形状； c、微弯状态不变； d、弯曲变形继续增大。
2、一细长压杆当轴向力p=pq时发生失稳而处于微弯平衡状态，此时若解除压力p，则压杆的微弯变形（ c ）a、完全消失b、有所缓和c、保持不变d、继续增大 3、压杆属于细长杆，中长杆还是短粗杆，是根据压杆的（ d）来判断的。
a、长度b、横截面尺寸c、临界应力d、柔度 4、压杆的柔度集中地反映了压杆的（ a）对临界应力的影响。
a、长度，约束条件，截面尺寸和形状；b、材料，长度和约束条件；c、材料，约束条件，截面尺寸和形状；d、材料，长度，截面尺寸和形状； 5、图示四根压杆的材料与横截面均相同，试判断哪一根最容易失稳。
答案：（ a ）6、两端铰支的圆截面压杆，长1m，直径50mm。
其柔度为 ( c )a.60；b.66.7；c.80；d.50 7、在横截面积等其它条件均相同的条件下，压杆采用图（ d ）所示截面形状，其稳定性最好。
≤?≥?- 1 -10、在材料相同的条件下，随着柔度的增大（ c）a、细长杆的临界应力是减小的，中长杆不是；b、中长杆的临界应力是减小的，细长杆不是； c、细长杆和中长杆的临界应力均是减小的； d、细长杆和中长杆的临界应力均不是减小的； 11、两根材料和柔度都相同的压杆（ a ）a. 临界应力一定相等，临界压力不一定相等；b. 临界应力不一定相等，临界压力一定相等；c. 临界应力和临界压力一定相等；d. 临界应力和临界压力不一定相等；a、杆的材质b、杆的长度c、杆承受压力的大小d、杆的横截面形状和尺寸二、计算题1、有一长l=300 mm，截面宽b=6 mm、高h=10 mm的压杆。

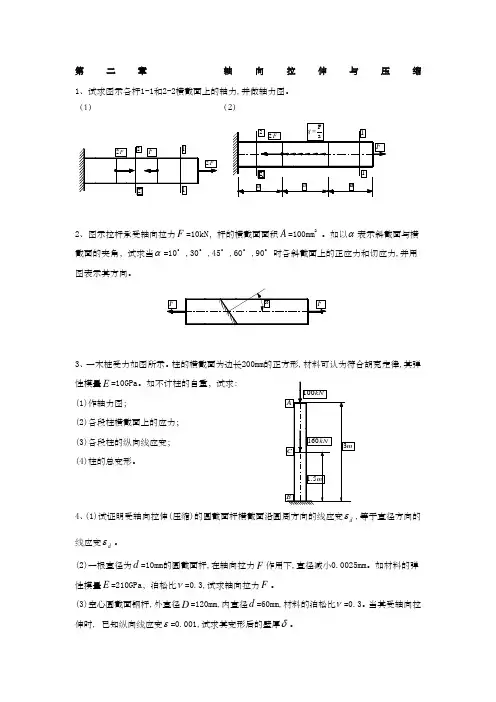

第二章 轴向拉伸与压缩1、试求图示各杆1-1和2-2横截面上的轴力,并做轴力图。
（1） （2）2、图示拉杆承受轴向拉力F =10kN ，杆的横截面面积A =100mm 2。
如以α表示斜截面与横截面的夹角，试求当α=10°,30°,45°,60°,90°时各斜截面上的正应力和切应力,并用图表示其方向。
3、一木桩受力如图所示。
柱的横截面为边长200mm 的正方形,材料可认为符合胡克定律,其弹性模量E =10GPa 。
如不计柱的自重，试求：(1)作轴力图；(2)各段柱横截面上的应力； (3)各段柱的纵向线应变；(4)柱的总变形。
4、(1)试证明受轴向拉伸(压缩)的圆截面杆横截面沿圆周方向的线应变d ε,等于直径方向的线应变d ε。
(2)一根直径为d =10mm 的圆截面杆,在轴向拉力F 作用下,直径减小0.0025mm 。
如材料的弹性摸量E =210GPa ，泊松比ν=0.3,试求轴向拉力F 。
(3)空心圆截面钢杆,外直径D =120mm,内直径d =60mm,材料的泊松比ν=0.3。
当其受轴向拉伸时, 已知纵向线应变ε=0.001,试求其变形后的壁厚δ。
5、图示A和B两点之间原有水平方向的一根直径d=1mm的钢丝,在钢丝的中点C加一竖直荷载F。
已知钢丝产生的线应变为ε=0.0035,其材料的弹性模量E=210GPa，钢丝的自重不计。
试求：(1) 钢丝横截面上的应力(假设钢丝经过冷拉,在断裂前可认为符合胡克定律)；(2) 钢丝在C点下降的距离∆；(3) 荷载F的值。
6、简易起重设备的计算简图如图所示.一直斜杆AB应用两根63mm×40mm×4mm不等边角钢组[σ=170MPa。
试问在提起重量为P=15kN的重物时,斜杆AB是否满足强度成,钢的许用应力]条件?7、一结构受力如图所示,杆件AB,AD均由两根等边角钢组成。
已知材料的许用应力[σ=170MPa，试选择杆AB,AD的角钢型号。
材料力学作业（应力状态和强度理论）
班级: 学号： 姓名：
2..混凝土柱的横截面为正方形，如图所示。
若柱的自重为 G =100kN,并承受偏心压力 F=200kN，F 通过 z 轴。
当 F 的偏心距 e=15mm,求柱的底部横截面上 A 点与 B 点处的正 应力 。
nR eg
is
4.手摇绞车如图所示，轴的直径 d = 40 mm ，材料为 Q 235 钢， [σ ] = 按第三强度理论，求绞车的最大起吊重量 P 。
te re
d
3.铁道路标的圆信号板 D = 400 mm ，装在外径 d = 60 mm 的空心圆柱上，圆信 号板上所受的最大风载 p = 3 KPa ， 心圆柱的壁厚。
80MPa 。
试
[σ] = 60MPa ，试按第三强度理论确定空
8 0 0
600
U
D
材料力学作业（压杆稳定）
班级: 1.图示各杆均为细长压杆，各杆的材料、截面形状和截面面积均相同，则压杆的最 大临界力为＿＿＿＿＿＿＿。
学号： 姓名：
3.图示汽缸连杆两端为圆柱形铰链， 长度 l=1.5m,直径 d=55mm,材料为 Q235 钢， E=210GPa. 汽缸最大总压力 P=80kN,规定稳定安全系数 nst=5.试对此连杆作稳定校核。
y
d
P
2.图示压杆，E=210GPa,在主视图(a)平面内，两端为铰支，在俯视图（b）平面内，
nR eg
U
is
两端为固定端， 试求压杆的临界力。
l = 2 m , l 0 = 1 . 8 m , b = 25 mm , h = 76 mm 。
te re
3.图示的结构中，圆杆 CD 由 Q235 钢制成，C、D 两处均为球铰。
已知 d=20mm，E=210GPa，
s p = 200 MPa ，稳定安全因数 n st = 3 。
试根据 CD 压杆的稳定性确定该结构的许可
荷载。
d
z
A
B P
l
x
U nR eg is
te re
d
。
