螺旋箍筋长度计算表格

、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d＜0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。

“ ^ ”表示次方的意识。

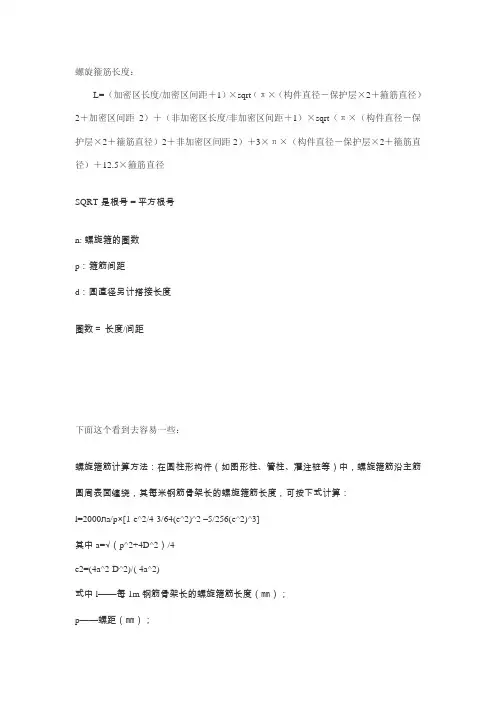

螺旋箍的计算公式：螺旋箍筋长度：L= （加密区长度/加密区间距＋1）×sqrt（π×（构件直径－保护层×2＋箍筋直径）2＋加密区间距2）＋（非加密区长度/非加密区间距＋1）×sqrt（π×（构件直径－保护层×2＋箍筋直径）2＋非加密区间距2）＋3×π×（构件直径－保护层×2＋箍筋直径）＋12.5×箍筋直径SQRT是根号= 平方根号n: 螺旋箍的圈数p：箍筋间距d：圆直径另计搭接长度圈数＝长度/间距圆桩、柱螺旋箍筋长度计算：上式中：D=圆桩、柱直径、C=主筋保护层厚度、d=箍筋直径、h=箍筋间距、n=箍筋道数=柱、桩中箍筋配置长度÷h+l1、计算桩的体积：r²×π×桩长2、护壁：（护壁厚度＋r）²×π×（有护壁的）桩长－r²×π×（有护壁的）桩长注意量孔深时孔口地面砌高部分（20cm）不算，因为这20cm是为了安全而采取的措施，已另计费。

螺旋箍筋计算公式
螺旋箍筋总长度：
=n×{√b＾2+[π×(D-2×15)]＾2}+2×π×(D-2×15)+2×6.25×d
L: 螺旋筋的高度
n：螺旋筋的圈数n=L/b
b：螺旋筋之间的距离，螺距
D：混凝土柱的直径
d：螺旋筋的直径钢筋混凝土圆形柱或灌注桩钢筋笼常常采用螺旋式的钢筋箍(如图537所示)，其箍长度可
按下式计算：
L＝np2+(πd2)
式中L——螺旋钢筋箍的长度；
n——螺旋钢筋箍的圈数；
p——螺旋钢筋箍间的距离；
π——圆周率；
d——螺旋体中心线直径。

螺旋箍筋，是建筑术语，简称螺箍。

在钢筋混凝土结构中，将梁、柱、桩等条形构件里面的单个箍筋（简称单箍）做成连环形状，即成为螺旋箍筋。

螺箍总分为圆形和方形两种。

方形螺旋箍筋又分为：
1.单串螺旋箍筋，是通用的类型，由若干圈组成，单串螺箍可做成等截面和变截面两种，等截面用于一般梁柱构件，变截面用于根粗稍细的悬挑梁中；
2.单片螺旋箍筋，由一根料连续弯折做成如同2~3个单箍联合在一起的形式；
3.连续复合螺旋箍筋，即将单片螺箍再连续起来，直接做成整体螺旋及内外复合螺旋的复杂形状。

、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d＜0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。

― ^ ‖表示次方的意识。

螺旋箍的计算公式：螺旋箍筋长度：L= （加密区长度/加密区间距＋1）×sqrt（π×（构件直径－保护层×2＋箍筋直径）2＋加密区间距2）＋（非加密区长度/非加密区间距＋1）×sqrt（π×（构件直径－保护层×2＋箍筋直径）2＋非加密区间距2）＋3×π×（构件直径－保护层×2＋箍筋直径）＋12.5×箍筋直径SQRT是根号= 平方根号n: 螺旋箍的圈数p：箍筋间距d：圆直径另计搭接长度圈数＝长度/间距圆桩、柱螺旋箍筋长度计算：上式中：D=圆桩、柱直径、C=主筋保护层厚度、d=箍筋直径、h=箍筋间距、n=箍筋道数=柱、桩中箍筋配置长度÷h+l1、计算桩的体积：r²×π×桩长2、护壁：（护壁厚度＋r）²×π×（有护壁的）桩长－r²×π×（有护壁的）桩长注意量孔深时孔口地面砌高部分（20cm）不算，因为这20cm是为了安全而采取的措施，已另计费。

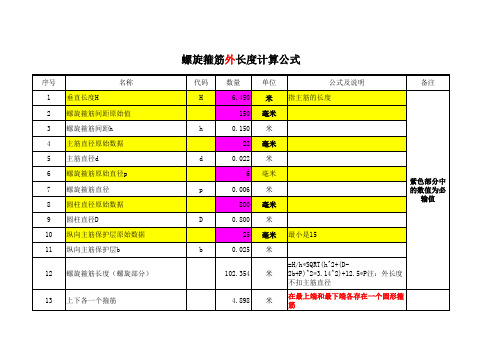

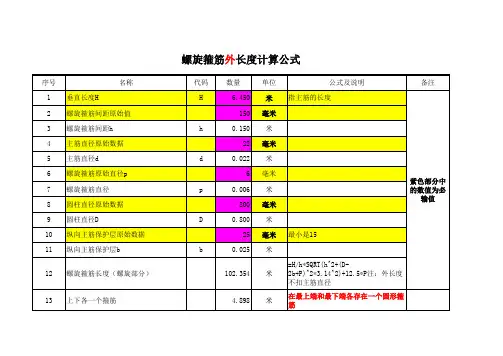

序号名称代码数量单位公式及说明备注1垂直长度H H 6.450米指主筋的长度
2螺旋箍筋间距原始值150毫米
3螺旋箍筋间距h h0.150米
4主筋直径原始数据22毫米
5主筋直径d d0.022米
6螺旋箍筋原始直径p6毫米
7螺旋箍筋直径p0.006米
8圆柱直径原始数据800毫米
9圆柱直径D D0.800米
10纵向主筋保护层原始数据25毫米最小是15
11纵向主筋保护层b b0.025米
12螺旋箍筋长度（螺旋部分）102.354米=H/h*SQRT(h^2+(D-
2b+P)^2*3.14^2)+12.5*P注：外长度不扣主筋直径
13上下各一个箍筋 4.898米在最上端和最下端各存在一个圆形箍筋
螺旋箍筋外长度计算公式
紫色部分中
的数值为必
输值
14螺旋箍筋总长度107.251米螺旋部分+上下各一个圆形箍筋
本公式已考虑圆形箍筋两段弯勾，另
外 还需考虑搭接
来源于03G101-1第40页。

方法三：(一般用此方法)L=N×√{a^2+[π×(D-2×b+d)]^2}+2×π×(D-2×b +d) +2×6.25×dL: 螺旋筋的总长度N：螺旋筋的圈数N=H/aa：螺旋筋之间的距离，螺距D：混凝土柱的直径d：螺旋筋的直径b：螺旋筋混凝土保护层说明：螺旋筋当中，上下各有一个水平圈，此量必计算在内。

再加两个弯钩长度，就为螺旋筋总的钢筋用量。

还有搭接长度根据现场施工情况增加。

其实就是螺旋展开是一个三角形的道理方法一：1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：总长=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d＜0.5）时，箍筋长度也可以按下面近似公式计算：总长=n√p^2+（лD）^2 其他符号意义同前。

― ^ ‖表示次方的意识。

方法二：螺旋筋长度计算公式(见下图）式中：L-------螺旋筋长度N-------螺旋圈数a--------螺旋钢筋间距D-------构件直径b--------保护层厚度d--------螺旋钢筋直径方法三：(一般用此方法)L=N×√{a^2+[π×(D-2×b)]^2}+2×π×(D-2×15) +2×6.25×dL: 螺旋筋的总长度N：螺旋筋的圈数N=H/aa：螺旋筋之间的距离，螺距D：混凝土柱的直径d：螺旋筋的直径b：螺旋筋混凝土保护层说明：螺旋筋当中，上下各有一个水平圈，此量必计算在内。

螺旋箍筋长度计算公式
1、螺旋筋长度计算公式(见下图）式中：L-------螺旋筋长度 N-------螺旋圈数
a--------螺旋钢筋间距 D-------构件直径 b--------保护层厚度 d--------螺旋钢筋直径
2、分别计算加密区的间距的长度和非加密区的间距的长度，最后合并起来就是螺旋筋的总长度。

螺旋箍钢筋长度计算公式：=N*[√P^2+（D-2b+d)^2*A^2]+2个弯钩增加长度，
N——螺旋圈数，N=L/P（L——构件长）
P——螺距（箍筋加密间距，箍筋非加密间距）
D——桩直径，b——保护层厚度
d——螺旋箍筋的直径；A——圆周率
文字描述公式：螺旋圈数×[箍筋间距的平方+（桩直径-2倍保护层厚度-螺旋箍筋的直径）的平方×圆周率的平方]之和开根号+2个弯钩增加长度
计算非加密区箍筋时加2个弯钩增加长度（按公式计算一次，P为箍筋非加密间距），计算加密区箍筋时不加2个弯钩增加长度（按公式在计算一次，P为箍筋加密间距），两都之和就是整个桩螺旋箍钢筋长度。

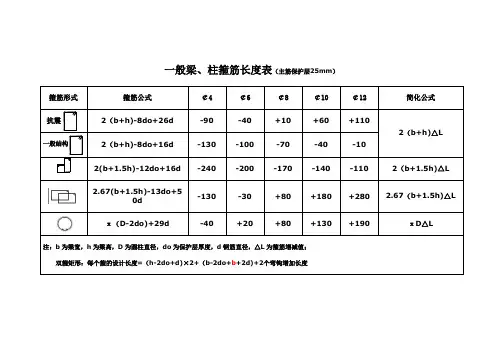

一般梁、柱箍筋长度表（主筋保护层25mm）箍筋形式箍筋公式￠4￠6￠8￠10￠12简化公式抗震2（b+h)-8do+26d -90 -40 +10 +60 +1102（b+h)△L一般结构2（b+h)-8do+16d -130 -100 -70 -40 -102(b+1.5h)-12do+16d -240 -200 -170 -140 -110 2（b+1.5h)△L2.67(b+1.5h)-13do+5-130 -30 +80 +180 +280 2.67（b+1.5h)△L 0dπ（D-2do)+29d -40 +20 +80 +130 +190 πD△L注：b为梁宽，h为梁高，D为圆柱直径，do为保护层厚度，d钢筋直径，△L为箍筋增减值；双箍矩形：每个箍的设计长度=（h-2do+d)×2+（b-2do+b+2d)+2个弯钩增加长度1、S 箍（拉钩）设计长度=H+2d+2个弯钩 马凳S钩（H 为弯钩之间的竖向钢筋间距）2、螺旋箍筋设计长度=N p 2+（D-2do+d)2π2 +2个弯钩（式中：N-螺旋圈数，N=L/p(L 为构件长度），p-螺距，D-构件直径。

螺旋箍筋计算方法2：桩螺旋箍筋长度计算公式 L= S 2+[π（R-2C+d ）]2S 2注：L=每米桩螺旋箍筋长度，（m ）S=螺旋箍筋螺距（m ），R=桩直径（m ），C=保护层厚度（m ），d =螺旋箍筋直径（m ），保护层厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。
