火电厂保护、联锁和报警系统管理实施细则第一章总则第一条为了规范____热电厂(以下简称____热电厂)生产管理过程中保护、联锁和报警系统的管理程序，明确权限职责，确保保护、联锁投退时不出现意外事故，同时使保护、联锁和报警系统在设备出现故障和人为操作不当等异常状况时能及时准确地动作或报警，确保发电机组安全、可靠和稳定运行，依据公司《管控体系》特制定本细则。
第二条本制度适用于____热电厂在生产全过程中涉及联锁保护管理的规定。
第三条名词解释保护。
反应于电力系统中电气设备故障或不正常的工作情况，而作用于系统内开关跳闸或发出告警信号的一种电工应用技术或电工装置，又称为继电保护、或者继电器、或者热工保护等。
联锁：为了保证设备运行安全，通过技术方法，使各个设备和系统之间按一定程序、一定条件建立起的既相互联系，而又制约关系，这种制约关系即联锁。
报警：因设备运行参数、工况或相关条件超过一定安全界限后有可能造成设备、人员、控制品质等威胁而通过声光信号、动1作指示提醒相关人员引起重视的一种行为。
第四条依据电力生产安全二十五项反措和电业安全规程及各级安监单位对安全生产的相关要求和“安全第一、预防为主、综合治理”的方针，在生产全过程中必须完全符合安全要求。
第五条本制度适用于____热电厂设备维护部各班组。
第二章____与职责第六条保护、联锁和报警系统定值一般是由生产技术部主管____相关专业人员进行计算和整定。
发电机组正常运行时，任何人不得擅自改动保护、联锁和报警系统参数设置定值。
第七条当保护、联锁和报警系统出现故障，特殊情况下需要对设置的参数重新修改时，应由设备维护部保护负责人员提出并填写保护、联锁和报警系统定值修改申请单，说明原因及定值更改的时间，并根据定值修改的性质和要求，制定技术措施和安全措施，依次经设备维护部主管、发电部专业主管、生产技术部专业主管和主管生产厂长或总工审批。
如果系调管设备的保护系统，由当班值长以书面或口头形式申请电网调度同意后方可执行，同时汇报电力公司调度中心。
保护、联锁和报警系统管理规定第一章总则第一条热工保护、联锁和报警系统运行和投退的管理程序，明确热工保护、联锁和报警定值的审批及管理程序。
强化热工保护、联锁和报警装置的管理，确保发电机组和电网的稳定运行，尤其是加强关键发电设备热工保护系统的管理，使保护装置在关键设备出现故障和异常时及时准确的动作或报警，确保关键设备的安全,特制定本规定。
第二条本规定适用于XX厂所有发电设备的保护、连锁和报警系统的检查、使用、投退操作及投退审批程序等工作的管理。
第二章职责第三条机械动力处/生产技术处/检修车间热控专工职责负责审核热工专业的保护、联锁和报警信号的投退必要性；保护、联锁和报警信号定值变更的必要性和可行性。
负责审核保护、联锁和报警信号退出期间的安全措施是否齐全和完善。
每月分析本专业保护、联锁报警信号退出情况，在季度监督会上进行分析。
重要操作到现场进行检查、监督、协调和指导。
负责定期统计、汇总《保护、联锁和报警系统管理规定》执行过程中发现的问题，提出相应的技术措施或改进措施。
第四条发电车间专业专工职责补充完善保护退出期间运行方面的安全措施，并严格执行保护、联锁和报警信号退出期间的安全措施。
负责审核保护、联锁和报警信号的投退是否必要或可行性。
运行人员负责执行热工保护的投退，运行人员负责执行保护退出期间工作票或保护停用申请单上的安全措施（检修自理的除外），做好保护联锁、报警系统退出时的风险评估。
对操作的正确性负责。
第三章管理规范与执行程序第五条适用于XX厂所有带有保护、联锁和报警装置的发电设备和系统。
适用于XX厂关键设备保护系统的管理，包括职责划分、工作要求及试验与维护。
识别关键设备保护系统的设备和系统，且确立其维护职责。
确保关键设备保护系统的试验与维护的实效性与依据性。
第六条引用制度及关联子系统《新疆电科院热控技术监督制度》（2010）《火力发电厂热控仪表及控制装置技术监督规定》国电安运[1998]483号（2010）《防止电力生产重大事故的二十五项重点要求》《报护及电网安全自动装置检验规程》DLT995-2006《继电保护和安全自动装置现场工作保安规定》（87）电生供字第254号《继电保护和安全自动装置技术规程》GB14285—2006《电力系统继电保护技术监督规定》《微机继电保护装置运行管理规程》DL／T 587－1996第七条专用术语定义关键设备：是指那些一旦出现故障，将会对设备及人身安全、健康、环保、经济效益、电网等有重大影响的设备，如出现人身伤亡、设备损坏、影响电网系统稳定、污染环境、停机或降出力等。
热工保护定值管理办法4．1 保护定值的修改必须严格按照审批制度进行，任何人不得随意修改保护定值。
4．2 保护定值确需修改，必须由总厂总工程师组织有关专业技术人员进行充分讨论后，由总工程师批准后方可更改，并备案。
附表1#21、#22机组热工保护、联锁定值表项目定值动作内容序号一．锅炉部分1．汽包水位汽泡水位高一值+50mm a.降至高一值以下时，关事故放水二次门，延时30s关一次门。
b.发信号。
汽泡水位高二值+75mm 开事故放水二次门甲乙侧水位同时高三+250mm 延时5s，MFT动作值汽泡水位低一值-50mm 发信号汽泡水位低二值-75mm甲乙侧水位同时低三-250mm 延时5s，MFT动作值2．炉膛压力炉膛正压高一值+200Pa 发信号+1500Pa 延时5s，MFT动作炉膛正压高二值（三取二）炉膛负压高一值-200Pa 发信号-1500Pa 延时5s，MFT动作炉膛负压高二值（三取二）3．过热压力过热压力高一值13.4MPa 发信号过热压力高二值14.1MPa 开对空排汽一、二次门过热压力至恢复值13.2MPa 关对空排汽二次门，延时30s关一次门过热压力高一值12.4MPa 发信号过热压力低一值9.8MPa 发信号4. 再热压力再热压力高一值 2.25MPa 发信号再热压力高二值 2.50MPa 开对空排汽一、二次门再热压力至恢复值 2.15MPa 关对空排汽二次门，延时30s关一次门再热器出口压力低一发信号值2.4MPa 发信号再热器出口压力高一值5. 安全门动作2.84MPa 安全门动作低再入口安全门动作值2.55MPa 安全门回座恢复值2.65MPa 安全门动作高再出口安全门(1)(2)动作值2.55MPa 安全门回座恢复值甲过安全门(1)14.81Mpa 安全门动作动作值13.44MPa 安全门回座恢复值14.42Mpa 安全门动作乙过安全门(1)动作值13.24MPa 安全门回座恢复值16.53Mpa 安全门动作甲汽包工作安全门(2)动作值恢复值15.01MPa 安全门回座乙汽包控制安全门(2)动作值16.01Mpa 安全门动作恢复值14.72MPa 安全门回座6．磨煤机磨煤机回油温度高45℃相应磨煤机跳闸磨煤机油压力低一值0.147MPa 发信号、备用油泵启动磨煤机油压力低二值0.098MPa 发信号、运行的磨煤机跳闸磨煤机深压达规定值0.196Mpa 允许启动磨煤机12. 空压机空压机润滑油压低0.1MPa 空压机跳闸空压机奖却水压低0.05MPa 空压机跳闸13. 引送风机引、送风机稀油站油压达规定值0.1Mpa 能启动送引风机、能高低速切换引、送风机稀油站油压低0.05MPa 发信号（油泵故障）二．汽机部分：1．汽机本体保护汽机超速3340r/min 停机发信号轴向位移大一值+0.8mm-1.25mm发信号、停机轴向位移大二值+1.2mm-1.65mm胀差大一值高压缸+4.0mm发信号-0.5mm中压缸+3.0mm-0.5mm低压缸+5.0mm-2.0mm胀差大二值高压缸+5.0mm发信号、停机-1.0mm中压缸+4.5mm-1.0mm低压缸+6.0mm-3.0mm轴承盖振动大一50um 发信号值100um 发信号、停机大二值凝汽器真空低一值-0.0833MPa 发信号低二值-0.0686MPa 发信号、停机汽轮机润滑油压低一值0.05MPa 发信号、联动交流油泵低二值0.04MPa 发信号、停机、联动直流油泵低三值0.03MPa 发信号、跳盘车发电机内冷水流量低6T/h 延时30s后，主油开关跳闸,超速限制动作(#21机在DEH内实现，#22机用超速限制滑阀实现。
新疆华电哈密发电有限责任企业热控自动、保护联锁、分散控制系统管理原则1 范围本原则规定了新疆华电哈密发电有限责任企业热控保护管理旳内容、热控保护管理旳执行程序、热控自动、保护联锁、分散控制系统、重要测量仪表系统运行试验投退管理,各级有关人员旳工作职责。
2 引用原则西北电力集团企业《火力发电企业热工仪表及控制装置监督条例》国家经贸委《火力发电厂分散控制系统运行检修导则》DL/T774-2023国家发改委《火力发电厂热工自动化系统检修运行维护规程》DL/T774-20233 术语3.1 保护异动3.1.1 保护设备构造旳变化。
3.1.2 保护有关旳硬件和软件逻辑设计旳更改。
3.1.3 设备旳拆除或增装后保护功能旳变化，即永久性变动。
3.2 定值修改3.2.1 原设计保护定值与实际运行工况规定不符，需要修改设定值。
3.2.2 设备异动后需作对应旳保护定值修改。
3.2.3 由于设备缺陷需临时修改设定值。
3.3 临时保护逻辑信号强制3.3.1 机组启动过程中，因热控保护系统原因，不能投入旳保护，采用临时逻辑信号强制。
3.3.2 机组启动过程中，在系统运行参数或工况未到达规定时，采用临时保护逻辑信号强制。
3.3.3 运行过程中，因运行方式更改不需要某些保护信号联锁存在或退出某些保护时，采用临时保护逻辑信号强制。
3.3.1.1 运行过程中，因设备缺陷存在，机务、电气、热控各专业消缺工作安全措施规定，退出部分联锁保护时，采用临时保护逻辑信号强制。
3.3.1.2 因多种试验规定，退出某些联锁保护时，采用临时保护逻辑信号强制。
3.4 热控自动、保护联锁、分散控制系统、重要测量仪表系统撤出3.4.1 机组启动过程中和正常运行时由于实际运行工况变化或运行方式临时变更；保护设备自身故障或消缺安措规定等，临时撤出有关旳保护，其内容同上述临时逻辑信号强制—条。
3.4.2 在采用临时保护逻辑信号强制时，估计强制时间超过24小时，则直接采用保护撤出申请单。
设备维护部热工保护及定值修改管理制度1.范围1.1本制度规定了设备维护部热工专业保护及定值修改管理的内容及检查与考核。
2总则2.1电厂热控保护系统是机组安全运行的保证，各级领导和生产管理人员都应执行本管理标准。
2.2任何工作人员都不得擅自更改保护装置的设定值，不得任意在软件上强制、改动保护功能，不得在在硬件上更改保护接线，使保护系统功能被旁路运行。
2.3公司所属机组热控装置的保护定值，联锁功能，程序控制中软件、硬件逻辑保护，协调控制系统中的联锁保护，机组及设备的控制策略和软件均属本制度管理内容。
3术语3.1保护异动：即保护设备结构的改变或保护相关的硬件和软件逻辑设计的更改或设备的拆除或增装后保护功能的改变，即永久性变动。
3.2定值修改：即原设计保护定值与实际运行工况要求不符，需要修改设定值或设备异动后需作相应的保护定值修改或由于设备缺陷需临时修改设定值。
3.3临时保护逻辑信号强制3.3.1机组启动过程中，因热控保护系统原因，不能投入的保护，采用临时逻辑信号强制。
3.3.2机组启动过程中，在系统运行参数或工况未达到要求时，采用临时保护逻辑信号强制。
3.3.3运行过程中，因运行方式更改不需要某些保护信号联锁存在或退出某些保护时，采用临时保护逻辑信号强制。
3.3.4运行过程中，因设备缺陷存在，机务、电气、热控各专业消缺工作安全措施要求，退出部分联锁保护时，采用临时保护逻辑信号强制。
3.3.5因各种试验要求，退出某些联锁保护时，采用临时保护逻辑信号强制。
3.4保护退出3.4.1机组启动过程中和正常运行时由于实际运行工况改变或运行方式临时变更；保护设备本身故障或消缺安措要求等，临时退出相关的保护，其内容同上述临时逻辑信号强制。
3.4.2在采用临时保护逻辑信号强制时，预计强制时间超过24小时，则直接采用保护退出申请程序。
3.4.3临时保护逻辑信号强制后，因故不能在24小时内恢复时，及时转入保护退出申请程序。

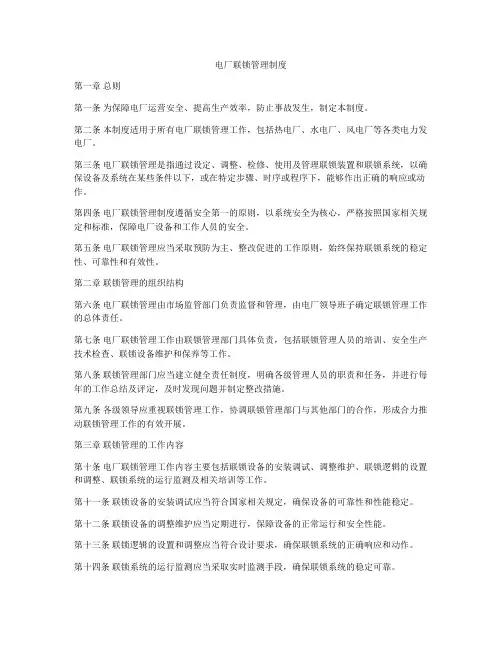

电厂联锁管理制度第一章总则第一条为保障电厂运营安全、提高生产效率，防止事故发生，制定本制度。
第二条本制度适用于所有电厂联锁管理工作，包括热电厂、水电厂、风电厂等各类电力发电厂。
第三条电厂联锁管理是指通过设定、调整、检修、使用及管理联锁装置和联锁系统，以确保设备及系统在某些条件以下，或在特定步骤、时序或程序下，能够作出正确的响应或动作。
第四条电厂联锁管理制度遵循安全第一的原则，以系统安全为核心，严格按照国家相关规定和标准，保障电厂设备和工作人员的安全。
第五条电厂联锁管理应当采取预防为主、整改促进的工作原则，始终保持联锁系统的稳定性、可靠性和有效性。
第二章联锁管理的组织结构第六条电厂联锁管理由市场监管部门负责监督和管理，由电厂领导班子确定联锁管理工作的总体责任。
第七条电厂联锁管理工作由联锁管理部门具体负责，包括联锁管理人员的培训、安全生产技术检查、联锁设备维护和保养等工作。
第八条联锁管理部门应当建立健全责任制度，明确各级管理人员的职责和任务，并进行每年的工作总结及评定，及时发现问题并制定整改措施。
第九条各级领导应重视联锁管理工作，协调联锁管理部门与其他部门的合作，形成合力推动联锁管理工作的有效开展。
第三章联锁管理的工作内容第十条电厂联锁管理工作内容主要包括联锁设备的安装调试、调整维护、联锁逻辑的设置和调整、联锁系统的运行监测及相关培训等工作。
第十一条联锁设备的安装调试应当符合国家相关规定，确保设备的可靠性和性能稳定。
第十二条联锁设备的调整维护应当定期进行，保障设备的正常运行和安全性能。
第十三条联锁逻辑的设置和调整应当符合设计要求，确保联锁系统的正确响应和动作。
第十四条联锁系统的运行监测应当采取实时监测手段，确保联锁系统的稳定可靠。
第十五条电厂联锁管理部门应当组织开展联锁培训，提高员工的联锁操作和维护水平。
第四章联锁管理的流程和措施第十六条电厂联锁管理应当制定流程和标准作业程序，确保联锁管理工作的有序推进。
热工联锁保护投退管理制度为了确保热工设备的安全运行和保护人员安全，减少事故的发生和损失，我们制定了热工联锁保护投退管理制度。
本制度旨在明确热工联锁保护的范围、要求和程序，规范相关工作人员的行为和责任。
一、热工联锁保护的范围1.设备的启动、停止、运行和维护过程中的联锁保护；2.设备自动化控制系统的安全保护；3.设备的限位、过载、温度、压力等各种保护装置的功能和管理；4.与其他设备或系统存在安全依赖关系的联锁保护。
二、热工联锁保护的要求1.所有热工设备的关键参数和保护装置都必须确定，并且要求有相应的技术文件和记录进行备查；2.热工设备的投退必须经过授权人员的书面批准，并且要按照相应的程序进行操作；3.操作人员必须严格按照操作规程进行操作，不得随意变更设备的状态和参数；4.所有热工设备的联锁保护必须完好可靠，不得存在故障和失效的情况；5.对于存在安全隐患或者联锁保护失效的设备，必须立即停用并进行维修；6.对于新增的热工设备，必须在投运前经过相应的试运行和调试，确保联锁保护正常可靠。
三、热工联锁保护的管理程序1.投退前准备工作（1）确定投退计划，并报经相关部门批准；（2）编制热工设备的投退操作规程；（3）检查热工设备的联锁保护装置，确保正常可靠；（4）确认操作人员的资质和相关授权文件。
2.设备投运过程（1）按照操作规程进行设备投运；（2）监控设备的运行状态和联锁保护装置的工作情况；（3）及时处理设备故障和异常情况，确保设备安全运行。
3.设备停用后处理（1）施行临时性和永久性的联锁保护，确保设备停用安全；（2）制定设备停用的维护计划，并落实维护人员的责任；（3）对设备进行停用后的检查和维修，确保设备再投入运行前的安全可靠。
四、热工联锁保护的考核和改进1.建立热工设备的联锁保护的台账，并及时记录操作、维护等情况；2.定期对热工设备的联锁保护进行检查和测试，并填写联锁保护检测报告；3.发现联锁保护失效或者安全隐患，必须立即上报并进行整改；4.进行联锁保护培训和教育，提升相关人员的专业素质；5.根据实际情况，对热工联锁保护的制度进行修订和改进，提高其适用性和可操作性。

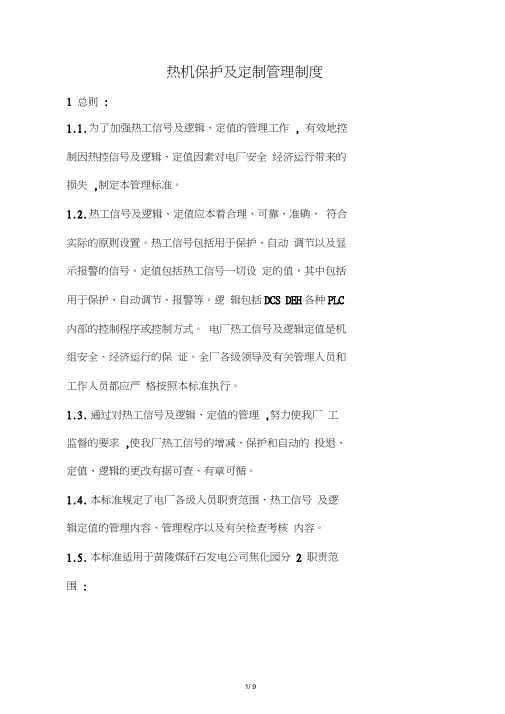

热机保护及定制管理制度1 总则:1.1.为了加强热工信号及逻辑、定值的管理工作, 有效地控制因热控信号及逻辑、定值因素对电厂安全经济运行带来的损失,制定本管理标准。
1.2.热工信号及逻辑、定值应本着合理、可靠、准确、符合实际的原则设置。
热工信号包括用于保护、自动调节以及显示报警的信号。
定值包括热工信号一切设定的值，其中包括用于保护、自动调节、报警等。
逻辑包括DCS DEH各种PLC 内部的控制程序或控制方式。
电厂热工信号及逻辑定值是机组安全、经济运行的保证。
全厂各级领导及有关管理人员和工作人员都应严格按照本标准执行。
1.3.通过对热工信号及逻辑、定值的管理,努力使我厂工监督的要求,使我厂热工信号的增减、保护和自动的投退、定值、逻辑的更改有据可查、有章可循。
1.4.本标准规定了电厂各级人员职责范围、热工信号及逻辑定值的管理内容、管理程序以及有关检查考核内容。
1.5.本标准适用于黄陵煤矸石发电公司焦化园分2 职责范围:2.1.总工程师职责:2.1.1热工信号及逻辑、定值归属总工程师总负2.1.2有关热工信号及逻辑、定值变更的以下情况需经总工批准: MFT 保护信号的更改;（1）各个风机、泵的P1、P2保护的更改。
（2）热工信号中用于运行监视的重要参数、用于热工重要自动调节系统的调节参数、用于热工主要保护及（3）有关本厂热控保护定值的更改、重要监视参数定值的更改、热工自动调节参数定值的更改。
2.1.3机组运行时,热工主要保护信号强制需经总工（或总工指定的委托人）批准（主要辅机保护信号的强制可由值长批准，值长视具体情况向总工汇报）。
用于保护、主要显示、报警及主要自动的信号撤出（时间》24」、时）需经总工批准。
2.1.4组织调查、分析、研究与热工信号及逻辑、定值有关的重大设备事故和缺陷,查明原因,采取措施, 组织有关人员一年一度对热工信号及逻辑、定值标准执行情况进行检查,并提出整改和考核意见。
2.2.生产技术部职责:2.2.1协助总工不定期地检查和落实热工信号及逻辑、定值的管理,按此标准xx；2.2.2负责协调生产技术部和运行部有关热工信号及2.3.生产技术部热工专工的职责:2.3.1负责热工信号及逻辑、定值更改或异动的会审工作。
热控定值管理制度
第一章总则
根据《火力发电厂热工自动化系统检修运行维护规程》等DL系列电力行业标准、《防止电力生产重大事故的二十五项重点要求》、中国大唐集团公司《热工监督技术标准》等有关条文的规定，制定《热控定值管理制度》，有关部门应严格遵照执行。
第二章热控定值的确定
第一条热控保护定值主要依据设备生产厂家提供的保护设备安全的上、下限为基本，由资产设备部组织相关专业技术人员，结合我公司运行设备实际情况讨论确定我公司热控保护及信号定值。
第二条热控保护定值更改须经总工程师批准后的通知文件或会议纪要下发相关专业落实执行，未经领导签字的通知文件或会议纪要无效。
第三章热控定值的管理
第三条严禁任何人随意更改热控保护及信号定值。
为防止误整定情况的发生，校验后的主要保护用测量仪表在机组检修中作为WH 点及热工监督点验收；其它保护用测量仪表在校验后应由班组或专业组织检查验收。
第四条与热工定值有关的开关量信号检定传动周期为一年；对设备运行过程中出现的信号异常，运行人员应及时通知热控人员进行检查确认；
第五条每年由资产设备部组织对全公司的热工定值进行审核修订一次，并进行审批后发布；
第四章相关责任
第九条被保护设备主人或系统运行维护人员，对热控保护定值和信号定值的正确性负责。
第十条热控专业对热控保护定值和信号定值整定（执行）的正确性负责。
第九条测量仪表的复装直接关系到热控定值的正确执行。
机组检修后，测量仪表的复装正确与否工作负责人负主要责任，重要的保护用测量仪表的复装，班组或专业应组织检查验收。
热工保护联锁投退管理规定目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 职责 (1)5 管理活动内容与办法 (1)6 检查与考核 (2)前言本标准是根据燃气热电有限公司(以下简称公司)标准体系工作的需要而编制，是企业标准体系建立和实施的个性标准。
目的是为了规范热工保护联锁投退工作，保证电力设备长期稳定运行和提高设备健康水平。
附录A-附录B为规规范性附录。
本标准由设备管理部提出并归口管理。
本标准替代了-215.07-18-2015《热工保护联锁和自动系统投退管理规定》。
本标准起草单位：设备管理部热工保护联锁投退管理规定1 范围本标准规范了公司热工保护联锁投退管理工作的职责、管理内容与方法。
本标准适用于公司热工保护联锁投退管理工作。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DL/T774-2004 《火力发电厂热工自动化系统检修运行维护规程》国家能源局[2014]161号《防止电力生产事故的二十五项重点要求》H-216.09-38-2013 《热工技术监督导则》3 术语和定义3.1 热控主保护：指燃机灭火保护系统、余热锅炉保护、汽轮机发电机跳闸保护系统和发电机断水保护系统，即直接影响燃机、汽轮机发电机本体设备安全，直接引起主设备跳闸的保护。
3.2 热控主要保护：指除主保护外的危及机组、设备和系统安全的保护，如：过热蒸汽压力保护、各种加热器水位保护、抽汽逆止门保护、汽轮机防进水保护和主要辅机的保护等。
4 职责4.1生产副总经理4.1.1 负责重大热工保护联锁投退的决策。
4.2 总工程师4.2.1 协助生产副总经理，对重大热工保护联锁投退的决策。
4.2.2 负责批准热工保护联锁投退工作的技术文件。
4.2.3 负责设备保护投退申请单的审批。
热工保护定值和保护传动联锁试验管理制度为了加强和规范热工保护定值和保护联锁试验工作管理，根据《火力发电厂热工自动化系统检修运行维护规程》（DL／T 774- 2004）、《发电厂热工仪表及控制系统技术监督导则》（DL／T 1056-2007）、集团公司《火力发电机组A级检修管理导则》（Q/CDT 106 0001-2008）、国电公司《防止电力生产重大事故二十五项重点要求》，结合我电厂的实际情况，制定自备电厂热工保护定值核查和保护传动联锁试验管理制度。
一、管理职责分工1.1 生产技术部职责1.1.1 生产技术部是公司热控保护联锁试验管理的职能部门。
1.1.2 掌握设备热控保护联锁设备运行情况，建立热控保护联锁试验、定值台帐1.1.3 根据机组联锁保护试验分级表及设备检修情况，制定机组大、小修后的联锁保护试验项目。
1.1.4 组织实施检修机组热控保护联锁试验项目，办理检修机组热控保护联锁试验单(设备试运行单)，并对试验准确负责。
1.2 检修车间热控专业职责1.2.1 建立保护联锁试验、保护定值台帐，及时做好热控保护联锁试验记录。
1.2.2 参加机组大、小修后的保护联锁试验，确认试验结果。
1.2.3 负责执行保护联锁试信号强制及现场信号模拟发信工作，对执行准确负责，并及时做好记录。
1.2.4 根据设备检修或日常维护消缺情况，提出保护联锁试验需增加的项目。
1.2.5 负责编制和修订热控保护联锁试验管理标准。
1.3 发电车间职责1.3.1 建立保护联锁试验、保护定值台帐，做好热控保护联锁试验记录。
1.3.2 根据运行实际工况，提出保护联锁试验需要增加的项目。
1.3.3 按机组保护联锁试验项目，组织安排机组联锁试验项目运行各项操作。
1.3.4 提供机组热控保护联锁试验表，在试验中填写保护联锁试验结果，并经参加签字确认后将原搞由运行部保存，另复一份送生产技术部。
二、热工保护传动试验：2.1试验前应满足的条件：1）对于运行机组，机组运行稳定，负荷在60%以上，各报警系统无报警信号，保护联锁系统所涉及的单体设备运行正常。
电厂热工联锁保护投退管理办法电厂企业标准Q/YDRD-001.17-03-2017 热工联锁保护投退管理办法编制：崔伊波审核：霍建杰批准：王永明2017-03-15发布 2017-03-15实施内蒙古伊东集团东方能源公司电厂发布目次前言................................................. I V1 范围................................ 错误！未定义书签。
2 规范性引用文件 ...................... 错误！未定义书签。
3 术语、定义 .......................... 错误！未定义书签。
4 职责................................ 错误！未定义书签。
5 管理内容与方法 ...................... 错误！未定义书签。
6 检查与考核 (3)附录A（规范性附件）热工联锁保护投退单 (5)附录B（规范性附录）热工保护定值变更申请单 (6)前言本标准是根据内蒙古伊东集团东方能源化工有限责任公司电厂（以下简称“伊东热电或公司”）标准体系工作的需要而编制，是企业标准体系建立和实施的个性标准，目的是为了规范伊东热电热工联锁保护投退管理，从而规范并加快企业标准体系的完善，适应国家标准和国际先进标准的需要。
本标准附录A-C为规范性附录。
本标准由设备管理部提出并归口管理。
本标准起草部门：安全组、汽机、电气、锅炉、热工本标准起草人：崔伊波本标准审核人：骞金生本标准复审人：霍建杰本制度批准人：王永明本制度于2017 年03 月首次发布。
批准)。
5.1.3 机组运行中因主辅设备或保护设备维修等原因，需临时退出保护或者时，应由涉及该保护项目的检修工作负责人填写申请，说明原因及保护退出的时间，并根据保护退出的性质和要求，填写技术措施和安全措施，报设备管理部副部长及以上相关领导进行审核、审批和批准。
热工联锁保护逻辑和定值修改管理制度7 热工联锁保护逻辑和定值修改管理制度批准：审核：编制：2014-1-1发布2014-1-1实施****电厂热工联锁保护逻辑和定值修改管理制度1、主辅机联锁保护定值是制造厂对设备运行规定的安全保证值，联锁保护逻辑及设定值一经投运，原则上不得随意修改。
2、确因需要必须对主辅设备联锁保护逻辑和保护定值作修改时，应由要求修改部门提出异动申请，填写《联锁保护逻辑和定值修改申请表》，报有关部门审核后，经总工程师批准，由热工人员实施。
实施完成的《联锁保护逻辑和定值修改申请表》应妥善保管。
3、热工人员根据修改、变更的性质和要求，编写详细步骤和措施，在实施异动修改后做好记录，工作结束3天内将修改后的组态图经生产技术部门校审后送厂资料室存档。
4、主辅设备联锁保护逻辑和保护定值的修改应尽量安排在机组停运时实施。
运行中因主辅设备或热控设备需要临时更改主辅设备联锁保护逻辑或保护定值时，需解除保护的应按《热工联锁保护投退出管理制度》的有关规定执行。
5、因动力设备试运或特殊运行工况的要求，需强制DCS组态部分启动条件时，由当值值长填写《强制DCS部分组态条件通知单》，通知热工人员执行。
热工人员接当值值长通知后，工作人员在集控室对通知单内容进行确认无误后，签字并执行。
解除强制条件仍由当值值长填写《解除强制DCS部分组态条件通知单》，通知热工人员执行。
6、《强制DCS部分组态条件通知单》和《解除强制DCS部分组态条件通知单》记录本存放在运行值长处。
热工试验室管理制度1热工试验室管理制度实验室管理制度1．非本室工作人员未经许可不得入内，外单位学习、参观人员应持有介绍信，按厂部有关规定办理手续后方能接待。
2．室内必须保持清洁卫生，出入更衣换鞋，不准将雨、雨伞等潮湿物品带入计量室，准在室内吸烟，吃零食，不准大声喧哗。
3．被校仪器，仪表须经清扫无尘后，方可进入室内检定。
4．室内的仪器、仪表与设备未经许可不得随意移动或携带出门。
中电投抚顺热电有限责任公司热工联锁保护投退管理制度批准：审核：编制：中电投抚顺热电有限责任公司二〇一一年十一月中电投抚顺热电有限责任公司热工联锁保护投退管理制度1目的1.1统一保护、联锁和报警系统投、退及定值调整的管理规定，防止保护、联锁和报警系统不正常投、退和定值的随意性调整。
1.2规范保护、联锁和报警信号投、退及定值调整标准，保证值班人员正确掌握保护、联锁、报警信号的当前状态。
2适用范围适用中电投抚顺热电有限责任公司。
3引用标准及关联制度3.1《火力发电厂热工自动化系统检修运行维护规程》DL/T774-2004。
3.2中国电力投资集团公司CPIYW-09-07《运行管理规则》。
3.3《防止电力生产重大事故的二十五项重点要求》。
4专用术语定义4.1申请人: 指提出《申请单》的人员。
4.1.1对由于主设备故障、检修维护要求等原因需暂时退出联锁保护运行的情况，由检修人员提出申请。
4.1.2对由于系统工况或运行方式不能满足要求需暂时解除信号的情况，由运行单位人员提出申请。
4.2审核人：指审核《申请单》的人员。
4.2.1申请人为检修人员的，审核人为热工专业部专工以上岗位人员。
4.2.2申请人为运行人员的，审核人由运行分厂专工以上岗位或其指定人员。
4. 3批准人: 指批准《申请单》的人员和批准延期以及批准恢复保护的人员。
4.3.1一般连锁保护由值长批准；4.3.2主保护的投退批准由生产厂长或分管副总批准。
4.3.3延期批准人为申请批准人员。
4.3.4批准恢复由值长批准4. 4执行人: 指进行《申请单》操作的人员。
4.4.1具有保护投切开关的由运行人员执行。
4.4.2需要在DCS内强制测点的由热工专业人员执行操作。
4.5监护人：监护人为当班运行人员。
监护人全程陪同执行人开展工作；对执行人给予必要的提醒。
4.6 主保护：是指主机保护(ETS)和炉膛安全监视保护（FSSS）。
5职责5.1制度负责人：中电投抚顺热电有限责任公司热工技术监督管理岗。
陕西德源府谷能源有限公司
热工联锁、保护定值及控制逻辑管理制度（暂行）
批准：
审定：
审核：徐月浩
编写：白永奇
2008年3月
热工联锁、保护定值及控制逻辑管理制度（暂行）
1主题内容和适用范围
1.1为了确保我公司发电机组的安全稳定运行，杜绝机组非计划停运，保证热工联锁保护可靠动作，防止保护误动、拒动现象的发生，依据相关规程、规定，制定本制度。
1.2本制度适用于陕西德源府谷能源有限公司热工联锁、保护定值及控制逻辑的管理。
1.3 本管理制度的内容纳入《热工监督管理标准》，待《标准》颁布实施后，本暂行规定自行作废。
1.4本制度的解释权属技术维护部。
2热工联锁、保护定值整理流程
2.1定值来源：设计院图纸、厂家资料及我公司的集控运行规程。
2.2定值整理：查阅图纸，了解我公司各系统的联锁保护、报警情况，将涉及热工保护、报警的所有项目由技术维护部热工专业全部列出，制成表格，交由公司相关专业人员填写具体定值，最后由运行部进行统一汇总。
2.3定值会审：根据运行部汇总形成的定值表，组织公司相关专业人员或邀请有关专家进行讨论，对不合理的定值进行修改，确定定值清单。
2.4定值审批：会审后的定值清单报生产副总经理批准后，发放给各施工、调试单位实施。
2.5定值完善：在机组试运过程中，对不合理的定值要及时进行修改。
试运结束后形成最终联锁、保护定值清单，报生产副总经理批准后下发执行。
3热工联锁、保护定值的管理
3.1热工联锁、保护定值经会审确定后，报生产副总经理批准。
3.2热工联锁、保护定值及控制逻辑的修改必须由提出方填写修改审批单（见附件一），经公司相关专业人员讨论通过，由生产副总经理批准后方可执行。
3.3 机组调试、试运期间的修改还需经调试单位调总审定批准后方可执行。
3.4热工联锁、保护定值及控制逻辑修改后，必须认真填写联锁、保护定值及控制逻辑修改记录表（见附件二），并由执行人和热控主管签字确认，填写时要字迹工整、清晰，不得涂改。
联锁、保护定值及控制逻辑修改记录表交回热控专业统一归档管理。
4检查与考核
4.1热控人员应定期对热控设备的定值进行检查和校验，保证定值的准确性。
4.2热工联锁、保护定值及控制逻辑的修改必须履行修改审批手续，否则将依据公司经济责任制考核的有关规定进行严肃考核。
热工联锁、保护定值及控制逻辑修改申请单
热工联锁、保护定值及控制逻辑修改记录表。
