乙类单电源互补对称功率放大电路

智慧树知到《模拟电子技术》章节测试答案第一章1、电子线路是由电子器件和电子元件组成的具有一定功能的电路。

A:对B:错答案: 对2、电子器件又称无源器件，如电阻、电容、电感等.A:对B:错答案: 错3、第一代电子器件为晶体管，晶体管出现后，拉开了人类社会步入信息时代的序幕。

A:对B:错答案: 错4、电子器件是电子线路的核心，电子技术的发展很大程度上反映在电子器件的发展上。

A:对B:错答案: 对5、电子器件发展的第三代是集成电路，具有外接元件少、可靠性高、性能稳定的特点A:对B:错答案: 对6、模拟电路和数字电路处理的信号特性是相同的，只是处理信号的幅度有差别。

A:对B:错答案: 错7、计算机能够直接接收和处理的信号一般为模拟信号A:对B:错答案: 错8、数字信号一般指时间和数值上都连续的信号A:对B:错答案: 错9、含有计算机的电子信息系统一般属于模拟和数字的混合系统A:对B:错答案: 对10、下列信号不属于模拟信号的是( )A:0~5V的电压信号B:20Hz~20kHz的音频信号C:4~20mA的电流信号D:灯的亮灭状态答案: 灯的亮灭状态第二章1、在运算电路中，集成运放的反相输入端均为虚地A:对B:错答案: 错2、凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系A:对B:错答案: 对3、集成运放在开环情况下一定工作在非线性区A:对B:错答案: 对4、理想运算放大器的两个重要结论是A:虚地与反相B:虚短与虚地C:虚短与虚断D:短路和断路答案: 虚短与虚断5、集成运放的线性和非线性应用电路都存在A:虚短B:虚地C:虚短与虚断D:虚断答案: 虚断6、如图所示电路中，若电阻Rf虚焊，则电路的输出电压为A:＋UOMB:-UOMC:无穷大D:0答案:＋UOM,-UOM7、反相输入积分电路中的电容接在电路的A:反相输入端B:同相输入端C:反相端与输出端之间D:同相端与输出端之间答案: 反相端与输出端之间8、电路如图所示，若R1=5KΩ,R2=R3=10KΩ，Vi=1V，则VO= A:-1VB:1VC:-2VD:2V答案:2V9、集成运放能处理A:交流信号B:直流信号C:交流和直流信号D:正弦信号答案: 交流和直流信号10、理想运算放大器的输出电阻Ro为A:零B:有限值C:无穷大D:不确定答案: 零第三章1、设稳压管DZ1和DZ2的稳定电压分别为6V和9V，正向压降为0.7V，则图3.2电路中的输出电压VO为A:15VB:6.7VC:9.7VD:3V答案:B2、用万用表的电阻档测量二极管，当时说明二极管的单向导电性好A:正向电阻小反向电阻大B:正向电阻大反向电阻小C:正向电阻反向电阻都小D:正向电阻反向电阻都大答案:A3、如果把一个二极管直接同一个电动势为1.5V、内阻为0的电池正向连接，则该管A:击穿B:电流为0C:电流过大而使管子烧坏D:正常导通答案:C4、二极管稳压电路一般是由稳压二极管（反向接法）和负载并联而得到。

OCL，OTL，BTL，甲类，乙类，甲乙类各种放大电路的原理详解，优缺点分析，以及应用说明清华大学张小斌（教授）一．OCL电路OCL（output capacitor less）的英文本意是说没有电容的输出级（这样可以使输出在低频时变得平滑），你一定认为这个称谓怪怪的，那是因为OCL不是最早的职业输出级电路而是最终的。

OTL（OCL从它发展而来）电路的标配有上一句所说的奇怪的电容。

OTL在后面谈论。

之所以说OCL是“最终的”是因为它是最迎合集成电路趋势的（集成电路中最容易制造的类型）。

OCL电路的基本形式如下图所示：它的最重要的特点是双电源，注意电源在集成电路中可不是什么难题。

正是这个双电源的结构特点让电容下岗了。

Ui作为输出信号，在正的时候T1管发生作用；在负的时候T2管发生作用。

于是能产生一个连续的输出，信号如右图所示。

但是，当信号的电压在-0.6V 到0.6V之间（以硅管为例），T1和T2管的导通就成了问题了，这种状况会造成信号输出的交越失真。

面对这个问题，我们只能设置合适的静态工作点，目的就是，在没有Ui时，T1和T2就已经微导通了，那么这个时候来一点点Ui就可以自由的让T1或T2导通。

这是个很有逻辑的想法。

见下面的电路：这个旨在消除交越失真的电路在从正电源+VCC经R1、D1、D2、R2到负电源——VCC 形成一个直流电流的旅行中，必然使T1和T2的两个基极之间产生电压，电压的大小等于两个二极管的压降之和。

这样T1和T2管就均处于微导通状态了。

这种结构稍显幼稚，我们在实际中喜欢采用（b）中的形式，学名Ube倍增电路（注意要是I2远大于Ib），意思是说，合理选择R3、R4的阻值，可以使Ub1、b2得到（1+R3/R4）Ube的直流电压。

为了增大T1和T2管的电流放大系数，减小前级的驱动电流，常采用复合管的架构，复合管前面已经由gemfield讨论过了。

现在就该讨论OTL的情况了，电路如下图：很明显的是，和OCL相比，它的特点是输出端多了个电容，而且是单电源供电。

模拟电子技术知识点：甲乙类单电源互补对称功率放大电路静态时，V K=V CC/2输出通过电容C与负载耦合，而不用变压器——OTL电路(OutputTransformerless) V CC/21.基本电路2.原理分析v i负半周-+充电+v i 正半周-+放电•只要R L C 足够大，电容C 就能起到电源的作用。

-2.原理分析v i 为负半周最大值时接近饱和CCK V v +≈2.原理分析•理想情况下，负载R L 两端得到的交流输出电压幅值V om ≈V CC /2v i 为正半周最大值时接近饱和≈=CES K V v 2.原理分析•在单电源互补对称电路中，计算输出功率、效率、管耗和电源供给的功率，可借用双电源互补对称电路的计算公式，但要用V CC /2代替原公式中的V CC 。

2.原理分析+V CC T 4T 7T 6T 1T 2R 2R 5R 3R L R 7u iu o T 5R 6T8D 1D 4T 3R 4R 1D 310k Ω( c )56D 2243R50μF C ( a )50μF C 21k Ω18Ω(+12V)例题图（b ）所示为某集成功率放大器的简化电路图。

已知输入电压为正弦波；三极管T 6、T 8的饱和管压降＝2V ；C 和C 2对交流信号均可视为短路。

填空：+V CC T 4T 7T 6T 1T 2R 2R 5R 3R L R 7u iu o T 5R 6T8D 1D 4T 3R 4R 1D 310k Ω( c )56D 2243R50μF C ( a )50μF C 21k Ω18Ω(+12V)例题2①为了驱动扬声器，将图(b)与图(a)、图(c)合理连接，可以增加一个元件，使电路正常工作；此时引入的交流负反馈的组态为，在深度负反馈条件下的电压放大倍数≈。

电压串联负反馈1+R 6/R=11-+-+++例题+V CC T 4T 7T 6T 1T 2R 2R 5R 3R L R 7u iu o T 5R 6T8D 1D 4T 3R 4R 1D 310k Ω( c )56D 2243R50μF C ( a )50μF C 21k Ω18Ω(+12V)例题2②D 2、D 3和D 4作为输出级偏置电路的一部分，作用是。

功率放大电路习题二1. 乙类互补对称功率放大电路会产生交越失真的原因是（ A ）。

A 晶体管输入特性的非线性 B 三极管电流放大倍数太大 C 三极管电流放大倍数太小 D 输入电压信号过大2. OTL 电路中，若三极管的饱和管压降为U CE(sat)，则最大输出功率P o(max)≈（ B ）。

A L2CE(sat)CC 2)(R U V - BL2CE(sat)CC212)(R U V - C L2CE(sat)CC 212)(R U V - 3. 在准互补对称放大电路所采用的复合管,其上下两对管子组合形式为（ A ）。

A NPN —NPN 和PNP —NPN B NPN —NPN 和NPN —PNP C PNP —PNP 和PNP —NPN4. 关于复合管的构成，下述正确的是（ A ） A 复合管的管型取决于第一只三极管 B 复合管的管型取决于最后一只三极管C 只要将任意两个三极管相连，就可构成复合管D 可以用N 沟道场效应管代替NPN 管，用P 沟道场效应管代替PNP 管 5.复合管的优点之一是（ B ）。

A 电压放大倍数大B 电流放大系数大C 输出电阻增大D 输入电阻减小 6. 图示电路（ B ）A 等效为PNP 管B 等效为NPN 管C 为复合管，第一只管子的基极是复合管的基极、发射极是复合管的集电极 7. 图示电路（ C ）A ．等效为PNP 管，电流放大系数约为（β1+β2）B ．等效为NPN 管，电流放大系数约为（β1+β2）C ．等效为PNP 管，电流放大系数约为β1β2D ．等效为NPN 管，电流放大系数约为β1β2E ．连接错误，不能构成复合管8. 功率放大电路的最大输出功率是在输入功率为正弦波时，输出基本不失真的情况下，负载上可能获得的最大（ C ）。

A 平均功率B 直流功率C 交流功率9. 一个输出功率为8W 的扩音机，若采用乙类互补对称功放电路，选择功率管时，要求P CM （ A ）。

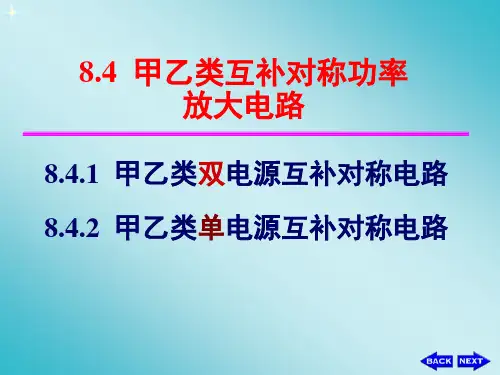

甲乙类互补对称功率放大电路甲乙类互补对称功率放大电路乙类放大电路的失真:前面讨论了由两个射极输出器组成的乙类互补对称电路（图1），实际上这种电路并不能使输出波形很好地反映输入的变化，由于没有直流偏置，管子的iB必须在|vBE|大于某一个数值（即门坎电压，NPN 硅管约为0.6V，PNP锗管约为0.2V）时才有显著变化。

当输入信号vi 低于这个数值时，T1和T2都截止，ic1和ic2基本为零，负载RL上无电流通过，出现一段死区，如图1所示。

这种现象称为交越失真。

5.3.1 甲乙类双电源互补对称电路一、电路的结构与原理利用图1所示的偏置电路是克服交越失真的一种方法。

由图可见，T3组成前置放大级（注意，图中未画出T3的偏置电路），T1和T2组成互补输出级。

静态时，在D1、D2上产生的压降为T1、T2提供了一个适当的偏压，使之处于微导通状态。

由于电路对称，静态时iC1= iC2 ，iL= 0, vo =0。

有信号时，由于电路工作在甲乙类，即使vi很小（D1和D2的交流电阻也小），基本上可线性地进行放大。

上述偏置方法的缺点是，其偏置电压不易调整，改进方法可采用VBE扩展电路。

二、VBE扩展电路利用二极管进行偏置的甲乙类互补对称电路，其偏置电压不易调整，常采用VBE扩展电路来解决，如图1所示。

在图1中，流入T4的基极电流远小于流过R1、R2的电流，则由图可求出VCE4=VBE4（R1+R2）/R2因此，利用T4管的VBE4基本为一固定值（硅管约为0.6~0.7V），只要适当调节R1、R2的比值，就可改变T1、T2的偏压值。

这种方法，在集成电路中经常用到。

5.3.2 单电源互补对称电路一、电路结构与原理图1是采用一个电源的互补对称原理电路，图中的T3组成前置放大级，T2和T1组成互补对称电路输出级。

在输入信号vi =0时，一般只要R1、R2有适当的数值，就可使IC3 、VB2和VB1达到所需大小，给T2和T1提供一个合适的偏置，从而使K点电位VK=VC=VCC/2 。
