2019-2020学年高中物理人教版选修3-1同步作业与测评：期末综合测试卷 Word版含解析

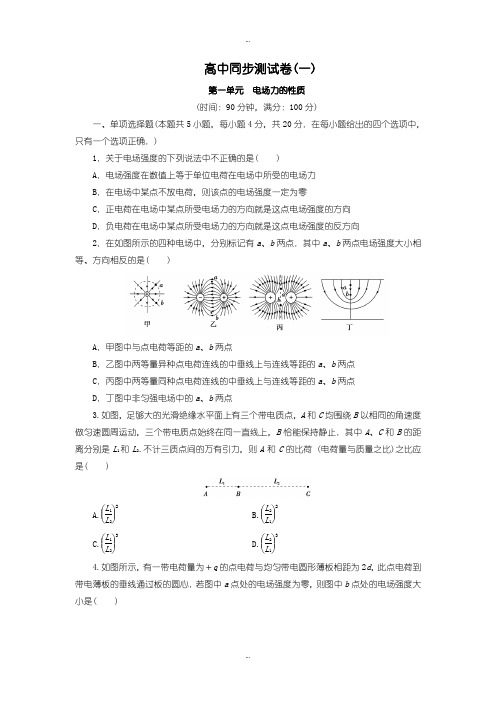

高中同步测试卷(一)第一单元 电场力的性质 (时间：90分钟，满分：100分)一、单项选择题(本题共5小题，每小题4分，共20分．在每小题给出的四个选项中，只有一个选项正确．)1．关于电场强度的下列说法中不正确的是( ) A ．电场强度在数值上等于单位电荷在电场中所受的电场力 B ．在电场中某点不放电荷，则该点的电场强度一定为零C ．正电荷在电场中某点所受电场力的方向就是这点电场强度的方向D ．负电荷在电场中某点所受电场力的方向就是这点电场强度的反方向2．在如图所示的四种电场中，分别标记有a 、b 两点．其中a 、b 两点电场强度大小相等、方向相反的是( )A ．甲图中与点电荷等距的a 、b 两点B ．乙图中两等量异种点电荷连线的中垂线上与连线等距的a 、b 两点C ．丙图中两等量同种点电荷连线的中垂线上与连线等距的a 、b 两点D ．丁图中非匀强电场中的a 、b 两点3.如图，足够大的光滑绝缘水平面上有三个带电质点，A 和C 均围绕B 以相同的角速度做匀速圆周运动，三个带电质点始终在同一直线上，B 恰能保持静止．其中A 、C 和B 的距离分别是L 1和L 2.不计三质点间的万有引力，则A 和C 的比荷 (电荷量与质量之比)之比应是( )A.⎝ ⎛⎭⎪⎫L 1L 22B.⎝ ⎛⎭⎪⎫L 2L 12C.⎝ ⎛⎭⎪⎫L 1L 23D.⎝ ⎛⎭⎪⎫L 2L 134.如图所示，有一带电荷量为＋q 的点电荷与均匀带电圆形薄板相距为2d ，此点电荷到带电薄板的垂线通过板的圆心．若图中a 点处的电场强度为零，则图中b 点处的电场强度大小是( )A ．k q 9d 2＋k qd 2B ．k q d 2－k q9d 2C ．0D ．k q d25．真空中相距为3a 的两个点电荷M 、N 分别固定于x 轴上x 1＝0和x 2＝3a 的两点上，在它们连线上各点场强随x 变化关系如图所示，以下判断正确的是( )A ．点电荷M 、N 一定为同种点电荷B ．点电荷M 、N 一定为异种点电荷C ．点电荷M 、N 所带电荷量的绝对值之比为2∶1D ．点电荷M 、N 所带电荷量的绝对值之比为3∶1二、多项选择题(本题共7小题，每小题6分，共42分，在每小题给出的四个选项中，有多个选项符合题意．)6.如图所示，水平天花板下用长度相同的绝缘细线悬挂两个相同的带电介质小球A 、B ，左边放一个带电荷量为＋Q 的固定球时，两悬线都保持竖直方向．下列说法中正确的是( )A ．A 球带正电，B 球带正电，并且A 球带电荷量较小 B ．A 球带负电，B 球带正电，并且A 球带电荷量较小C ．A 球带负电，B 球带正电，并且B 球带电荷量较大D ．A 球带正电，B 球带负电，并且B 球带电荷量较大7．用电场线能很直观、很方便地比较电场中各点场强的强弱．如图甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点：O 是电荷连线的中点，E 、F 是连线中垂线上相对O 对称的两点，B 、C 和A 、D 也相对O 对称．则( )A．B、C两点场强大小和方向都相同B．A、D两点场强大小相等，方向相反C．E、O、F三点比较，O点场强最强D．B、O、C三点比较，O点场强最弱8．一带电粒子从电场中的A点运动到B点，轨迹如图中虚线所示．不计粒子所受重力，则( )A．粒子带正电B．粒子加速度逐渐减小C．A点的速度大于B点的速度D．粒子的初速度不为零8题图9题图10题图9．如图所示的水平匀强电场中，将两个带电小球M和N分别沿图示路径移动到同一水平线上的不同位置，释放后，M、N保持静止，不计重力，则( )A．M的带电量比N大B．M带负电荷，N带正电荷C．静止时M受到的合力比N大D．移动过程中匀强电场对M做负功10．如图所示，在足够大的光滑绝缘水平面内固定有一带正电的电荷a(图中未画出)，与a带同种电荷的电荷b仅在a的库仑力作用下，以初速度v0(沿MP方向)由M点运动到N 点，到N点时速度大小为v，且v<v0, 则( )A．b电荷在M点受力一定向左上方B．b电荷在M点受力一定向右下方C．a电荷一定在虚线MP上方D．a电荷一定在虚线MP下方11．两个通电小球带电后相互排斥，如图所示．两悬线跟竖直方向各有一个夹角α、β，且两球在同一水平面上．两球质量用m和M表示，所带电荷量用q和Q表示．若已知α>β，则一定有关系( )A．两球一定带同种电荷B．m一定小于MC．q一定大于Q D．m受到的电场力一定等于M所受电场力12.如图所示，固定在竖直面内的光滑金属细圆环半径为R，圆环的最高点通过长为L 的绝缘细线悬挂质量为m的可视为质点的金属小球，已知圆环带电均匀分布且带电荷量与小球相同，均为Q (未知)，小球在垂直圆环平面的对称轴上处于平衡状态，已知静电力常量为k ，重力加速度为g .细线对小球的拉力为F (未知)，下列式子中正确的是( )A ．Q ＝mgR 3kLB ．Q ＝mgL 3kRC ．F ＝mgR LD ．F ＝mgL R题号 1 2 3 4 5 6 7 8 9 10 11 12 答案演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．)13．(8分)如图，真空中xOy 平面直角坐标系上的ABC 三点构成等边三角形，边长L ＝2.0 m ．若将电荷量均为q ＝＋2.0×10－6C 的两点电荷分别固定在A 、B 点，已知静电力常量k ＝9.0×109N ·m 2/C 2，求：(1)两点电荷间的库仑力大小； (2)C 点的电场强度的大小和方向．14.(10分)如图所示，绝缘的粗糙水平桌面高为h ＝1.25 m ，长为s ＝2 m ，桌面上方有一个水平向左的匀强电场．一个质量为m ＝2×10－3kg ，带电量为q ＝＋2.5×10－8C 的小物体自桌面的左端A 点以初速度v 0＝6 m/s 向右滑行，离开桌子边缘B 后，落在水平地面上C 点，C 点与B 点的水平距离x ＝1 m ，物体与桌面间的动摩擦因数为0.4，不计空气阻力，取g ＝10 m/s 2.(1)水平向左的匀强电场的电场强度E 为多大；(2)为使小物体离开桌面边缘B 后水平距离加倍，即x ′＝2x ，某同学认为可以在桌子边缘B的右侧空间加一竖直方向的匀强电场E′，请你求出该电场的电场强度．15．(10分)竖直放置的两块足够长的平行金属板间有匀强电场．其电场强度为E，在该匀强电场中，用丝线悬挂质量为m的带电小球，丝线跟竖直方向成θ角时小球恰好平衡，如图所示．请问：(1)小球带电荷量是多少？(2)若剪断丝线，小球碰到金属板需多长时间？16.(10分)如图所示，带正电的甲球固定在足够大的光滑绝缘水平面上的A点，其带电荷量为Q；质量为m，带正电的乙球在水平面上的B点由静止释放，其带电荷量为q；A、B两点的距离为l0.释放后的乙球除受到甲球的静电力作用外，还受到一个大小为F＝k qQ4l20(k为静电力常量)、方向指向甲球的恒力作用，两球均可视为点电荷．(1)求乙球在释放瞬间的加速度大小；(2)求乙球的速度最大时两球之间的距离；(3)请定性地描述乙球在释放后的运动情况(说明速度的大小变化及运动方向的变化情况)．参考答案与解析1．[导学号66870001] 【解析】选B.电场强度的大小在数值上等于单位电荷在电场中所受的电场力，故A 说法正确．电场强度的大小跟有没有试探电荷无关，由电场本身决定，故B 说法错误．电场强度的方向总是跟正电荷所受电场力的方向一致，跟负电荷所受电场力的方向相反，故C 、D 说法正确．故选B.2．[导学号66870002] 【解析】选C.甲图中与点电荷等距的a 、b 两点，场强大小相同，方向不相反，选项A 错误；对乙图，根据电场线的疏密及对称性可判断，a 、b 两点的场强大小相等、方向相同，选项B 错误；丙图中两等量同种点电荷连线的中垂线上与连线等距的a 、b 两点，场强大小相同，方向相反，选项C 正确；对丁图，根据电场线的疏密可判断，b 点的场强大于a 点的场强，选项D 错误．3．[导学号66870003] 【解析】选C.根据B 恰能保持静止可得：k q A q B L 21＝k q C q BL 22.A 做匀速圆周运动，kq A q B L 21－k q C q A （L 1＋L 2）2＝m A ω2L 1，C 做匀速圆周运动，k q C q B L 22－k q C q A （L 1＋L 2）2＝m C ω2L 2，联立解得A 和C 的比荷之比等于⎝ ⎛⎭⎪⎫L 1L 23，选项C 正确．4．[导学号66870004] 【解析】选A.由于a 点场强为零，说明点电荷在a 点的场强与圆盘在a 点的场强大小相等，E ＝kq d2，根据对称性可知，圆盘在b 点产生的场强大小也是E ＝kq d 2，则b 点的场强为E ′＝E ＋kq （3d ）2＝kq d 2＋kq9d2，A 正确． 5．[导学号66870005] 【解析】选A.从场强E 随x 的变化关系图象可以看出，x ＝2a 处的场强为零，在0～2a 范围内场强为正，2a ～3a 范围内场强为负，根据场强叠加原理可知，点电荷M 、N 为同种电荷，选项B 错误，选项A 正确；设点电荷M 的带电荷量为q 1，点电荷N 的带电荷量为q 2，x ＝2a 处的场强为E ＝k q 1（2a ）2－k q 2a 2＝0，解得：q 1∶q 2＝4∶1，选项C 、D 错误．6．[导学号66870006] 【解析】选BC.存在固定球时，对A 、B 球受力分析，由于悬线都沿竖直方向，说明水平方向各自所受电场力合力为零，说明A 球带负电而B 球带正电，A 、B 作为整体得固定球对A 、B 的水平方向的库仑力大小相等方向相反．根据库仑定律得A 离固定球近点，所以A 球带电荷量较小，B 球带电荷量较大．故A 、D 错误，B 、C 正确．7．[导学号66870007] 【解析】选ACD.由等量异种点电荷的电场线分布可知选项A 、C 、D 正确，B 错误．8．[导学号66870008] 【解析】选BCD.由运动轨迹可知电场力方向向左，粒子带负电，A 错误；A →B 电场强度变小，电场力变小，加速度变小，B 正确；粒子运动过程中，电场力与运动方向的夹角大于90°，所以速率减小，C 正确；若粒子的初速度为0，将沿电场线向左下侧运动，D 正确．故选BCD.9．[导学号66870009] 【解析】选BD.释放后，M 、N 保持静止，它们均受到水平匀强电场的电场力qE 和相互之间的库仑力F 作用，因此有qE ＝F ，两者方向相反，其合力为0，故选项C 错误；由牛顿第三定律可知，M 、N 间相互作用的库仑力F ，一定大小相等、方向相反，所以它们受到的水平匀强电场的电场力qE 也一定大小相等、方向相反，所以两带电小球必带异种电荷，电量相等，故选项A 错误；两小球带异种电荷，相互间的库仑力为引力，由题图中位置关系可知，小球M 受到的水平匀强电场的电场力方向向左，与电场方向相反，所以带负电，小球N 受到的水平匀强电场的电场力方向向右，与电场方向相同，所以带正电，故选项B 正确；由题图图示可知，小球M 移动方向与水平匀强电场的电场力方向成钝角，所以匀强电场对M 做负功，故选项D 正确．10．[导学号66870010] 【解析】选AD.b 电荷运动轨迹向上弯曲，根据曲线运动特点可知，b 电荷在M 点受力一定向左上方，所以a 电荷一定在虚线MP 下方，选项A 、D 正确．11．[导学号66870011] 【解析】选ABD.库仑力同样满足牛顿第三定律，满足共点力平衡条件，由题中图示可知两小球相互排斥，故A 、D 正确；偏角的大小与小球的质量和悬线的长度有关，故B 正确．12．[导学号66870012] 【解析】选BD.由于圆环不能看成点电荷，采用微元法求圆环对小球的库仑力，小球受到的库仑力为圆环各点对小球库仑力的合力．以小球为研究对象，进行受力分析，小球受到三个力的作用：线对小球的拉力为F 、重力G 、圆环各点对小球库仑力的合力F Q .则F sin θ＝mg ，sin θ＝RL ，解得：F ＝mgLR，选项C 错误，D 正确；水平方向上：F cos θ＝k Q 2L 2cos θ，解得：Q ＝mgL 3kR，选项A 错误，B 正确． 13．[导学号66870013] 【解析】(1)根据库仑定律，A 、B 两点电荷间的库仑力大小为F ＝k q 2L2①代入数据得F ＝9.0×10－3N ．②(2)A 、B 点电荷在C 点产生的场强大小相等，均为E 1＝k q L2③A 、B 两点电荷形成的电场在C 点的合场强大小为 E ＝2E 1cos 30°④由③④式并代入数据得E ＝7.8×103 N/C场强E 的方向沿y 轴正向． 【答案】(1)9.0×10－3N(2)7.8×103N/C 方向沿y 轴正向14．[导学号66870014] 【解析】(1)设小物体离开桌子边缘B 点后经过时间t 落地，则h ＝12gt 2得t ＝2h g＝2×1.2510s ＝0.5 s 设小物体离开桌子边缘B 点时的速度为v B ，则v B ＝x t ＝10.5m/s ＝2 m/s根据动能定理，有－qEs －μmgs ＝12mv 2B －12mv 2得E ＝3.2×105N/C. (2)要使水平射程加倍，则 2x ＝v B t ′h ＝12at ′2 mg －qE ′＝ma代入数据得E ′＝6×105N/C ，方向竖直向上．【答案】(1)3.2×105N/C (2)6×105N/C 方向竖直向上 15．[导学号66870015] 【解析】(1)由小球处于平衡状态知小球带正电，对小球受力分析如图所示F T sin θ＝qE ① F T cos θ＝mg②由①②得tan θ＝qE mg ， 故q ＝mg tan θE. (2)由第(1)问中的方程②知F T ＝mgcos θ，而剪断丝线后小球所受电场力和重力的合力与未剪断丝线时丝线对小球的拉力大小相等，故剪断丝线后小球所受重力、电场力的合力等于mg cos θ.小球的加速度a ＝F 合m ＝gcos θ，小球由静止开始沿着丝线拉力的反方向做匀加速直线运动，当碰到金属板上时，它的位移为x ＝bsin θ， 又由x ＝12at 2，得t ＝2xa＝2b cos θg sin θ＝2bgcot θ.【答案】(1)mg tan θE(2) 2bgcot θ16．[导学号66870016] 【解析】(1)由牛顿第二定律得：k qQ l 20－F ＝ma 解得：a ＝3kqQ4ml 20.(2)当乙球所受的合力为零，即库仑力与恒力F 大小相等时，乙球的加速度为零，速度最大，设此时两球之间的距离为x ，则有k qQ x 2＝kqQ 4l 20， 解得：x ＝2l 0.(3)乙球先做远离甲球的运动，速度先增大后减小，然后又反向做速度先增大后减小的运动，返回到释放点B 后，再重复前面的运动，之后就在B 点和最远点之间做往复运动．【答案】(1)3kqQ4ml 20(2)2l 0 (3)见解析。

姓名，年级：时间：模块综合检测卷(时间：90分钟满分：100分)一、单项选择题(本题共8小题，每小题3分，共24分)1．市面上出现“充电五分钟通话两小时”的手机电源，源于其使用VOOC闪充新技术．VOOC 闪充标配的microUSB充电线接口为7针,而常规的microUSB充电线接口为5针,它标配的电池为8个金属触点，而常规电池通常为4～5个触点，与常规的microUSB充电线、电池相比，增加触点的作用是为了（)A．增大充电电压B．增大电池的容量C．增大充电电流 D．增大充电电阻解析：选C 由题目：闪充新技术，标配的电池为8个金属触点,而常规电池通常为4～5个触点，可知，与常规的microUSB充电线、电池相比，触点增加．电池不变,则不可能增加充电电压，也没有改变电池的容量，及电阻，只可能增大充电的电流，使其快速充满电，故C正确，A、B、D错误．2。

中心放圆柱形电极A并接电源正极，玻璃皿边缘内壁放圆环形电极B并接电源负极，然后在玻璃皿中放入导电液体（盐水)．如果把玻璃皿放在向上的磁场中（白纸下面放有磁铁，且N极朝上)，接通开关，液体就会旋转起来．下列说法正确的是( )A．接通开关后,导电液体逆时针旋转(俯视）B．改变电流大小，导电液体旋转速度也会改变C．仅改变电流方向或磁场方向,导电液体旋转方向不变D．同时改变电流方向和磁场方向，导电液体旋转方向改变解析：选B 若A接电源正极,B接电源负极，在电源外部电流由正极流向负极，因此电流由中心流向边缘；器皿所在处的磁场竖直向上，由左手定则可知，导电液体受到的磁场力沿顺时针方向,因此液体沿顺时针方向旋转，故A错误；改变电流大小，根据F＝BIL，则导电液体旋转速度也会改变，故B正确;仅改变电流方向或磁场方向，依据左手定则，导电液体旋转方向会变，故C错误；同时改变电流方向和磁场方向,根据左手定则，导电液体旋转方向不会改变，故D错误．3．如图所示为等量点电荷周围的电场线分布图，A、B、O位于两点电荷连线上，其中O为两点电荷连线的中点，C、D是连线的中垂线上的两点．关于各点的电场性质的描述,下列说法正确的是（)A．A、B、O三点的电势大小相等B．O、C、D三点的电场强度相等C．若将带正电的试探电荷q从C点移到B点，电势能减小D．若将带负电的试探电荷q从A点移到D点，电场力做负功解析:选C 由图可知,A、B、O三点位于同一条电场线上,由于沿电场线的方向电势降低,可知O点的电势最高，A点的电势最低，故A错误；电场线的疏密表示电场强度的大小关系,由图可知，O、C、D三点O点处的电场线最密，则O点的电场强度最大，故B错误;根据等量异种点电荷的电场线的特点可知，在两个点电荷的连线的垂直平分线上各点的电势是相等的，所以O 点与C、D两点的电势是相等的,所以C点的电势高于B点的电势，将带正电的试探电荷q从C 点移到B点，电场力做正功,电势能减小，故C正确；结合A与C选项的分析可知，D点的电势高于A点的电势,将带负电的试探电荷q从A点移到D点，电场力做正功，故D错误．4．如图所示电路，t1时刻将单刀双掷开关接a，若规定从左向右通过灵敏电流计的电流方向为电流的正方向，则下图能正确定性描述S接a后通过灵敏电流计的电流随时间t变化的图象是( ）解析：选A 接通a，电源给电容充电，当充电完毕后，电流为零,故A正确，B、C、D错误．5．如图所示,虚线框内为改装好的电表，M、N为新电表的接线柱．已知灵敏电流计G的满偏电流为200 μA，内阻为495.0 Ω，电阻箱读数为5.0 Ω.根据以上数据计算可知改装好的电表（）A．电压量程为1 mV B．电压量程为100 mVC．电流量程为20 mA D．电流量程为2 μA解析：选C 电流计与电阻箱并联，此为电流表，M、N两端电压为：U＝I g R g＝200×10－6×495.0 V＝0.099 V＝99 mV，流过M、N的电流为：I＝I g＋错误!＝200×10－6＋错误! A＝0.02 A＝20 mA,故C正确．6．如图所示的某型号电吹风的电路图，它主要由电动机M和电热丝R构成，已知电吹风的额定电压为220 V，吹冷风时的功率为120 W，吹热风时的功率为1 000 W,关于该电吹风，下列说法正确的是（)A．电热丝的内阻为55 ΩB．电动机的内阻约为403 ΩC．若S1、S2均闭合,则电吹风吹冷风D．电动机工作时输出的机械功率为880 W解析：选A 电机和电阻并联，当吹热风时，电阻消耗的功率为P＝P热－P冷＝1 000－120 W＝880 W,由P＝U2R可知R＝错误!＝错误!Ω＝55 Ω，故A正确；电机为非纯电阻电路故不能用P＝错误!求，所以电阻值不等于错误!Ω≈403Ω,故B错误；当S1、S2均闭合时电机和电阻并联，则电吹风吹热风，故C错误;电动机工作时消耗的总功率等于120 W，所以输出的机械功率一定小于880 W，故D错误．7．水平桌面上有一根绝缘的长直导线a，垂直纸面放置，在桌面正上方等高且与直导线a 平行等距的位置,固定两根绝缘直导线b和c，三根导线中的电流大小相等、方向如图所示．导线a始终处于静止状态，关于导线a，以下说法中正确的是( ）A．对地面的压力数值上小于自身的重力B．对地面的压力数值上等于自身的重力C．对地面的压力数值上大于自身的重力D．受水平向左的摩擦力解析：选B 由于三个导线上的电流大小相等，距离相等,所以a与b之间的作用力的大小等于a与c之间的作用力的大小，根据同向电流相互吸引，异向电流相互排斥可知，a与b之间是吸引力，a与c之间是排斥力，根据矢量的合成可知，a受到的安培力的合力的方向沿水平方向向左,所以a对地面的压力不变;在水平方向a要保持平衡，则受到地面的向右的摩擦力．故选B.8．如图所示,在垂直纸面向里、磁感应强度B＝2 T的匀强磁场中,有一长度L＝5 m的细圆筒,绕其一端O在纸面内沿逆时针方向做角速度ω＝60 rad/s的匀速圆周运动．另端有一粒子源，能连续不断相对粒子源沿半径向外发射速度为v＝400 m/s的带正电粒子．已知带电粒子的电量q＝2.5×10－6 C，质量m＝3×10－8 kg,不计粒子间相互作用及重力，打在圆筒上的粒子均不被吸收，则带电粒子在纸面内所能到达的范围面积S是( )A．48π m2 B．9π m2C．49π m2 D．16π m2解析：选A 发射粒子时，粒子沿半径方向的速度为v＝400 m/s，粒子随细圆筒做圆周运动,垂直半径方向的速度为ωL＝300 m/s；故粒子速度为v′＝500 m/s,粒子速度方向与径向成arctan ωLv＝37°;粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，故有：Bv′q＝mv′2 R所以,运动半径为：R＝错误!＝3 m；根据左手定则可知：粒子做圆周运动也是沿逆时针方向运动；根据几何关系，粒子做圆周运动的圆心到O的距离为s＝4 m故带电粒子在纸面内所能到达的范围为内径为s－R＝1 m，外径为s＋R＝7 m的环形区域；故带电粒子在纸面内所能到达的范围面积为：S＝π(7)2－π（1）2（m2)＝48π m2，故A正确，B、C、D错误．故选A。

高中物理学习材料桑水制作章末综合测评(三)(时间：60分钟满分：100分)一、选择题(本题共10小题，每小题6分，共60分．在每小题给出的四个选项中第1～7题只有一项符合题目要求，第8～10题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分．)1．(2016·绍兴高二检测)安培的分子环形电流假说不能用来解释下列哪些磁现象( )A．磁体在高温时失去磁性B．磁铁经过敲击后磁性会减弱C．铁磁类物质放入磁场后具有磁性D．通电导线周围存在磁场【解析】磁铁内部的分子电流的排布是大致相同的，在高温时，分子电流的排布重新变得杂乱无章，故对外不显磁性，A对；磁铁经过敲击后，分子电流的排布重新变得杂乱无章，每个分子电流产生的磁场相互抵消，故对外不显磁性，故B对；铁磁类物质放入磁场后磁铁内部的分子电流的排布是大致相同的，对外显现磁性，C对；通电导线的磁场是由自由电荷的定向运动形成的，即产生磁场的不是分子电流，故D错误．【答案】 D2．(2016·郑州高二检测)关于电场强度和磁感应强度，下列说法正确的是( )A．电场强度的定义式E＝Fq，适用于任何电场B．由真空中点电荷的电场强度公式E＝kQr2可知，当r→0，E→＋∞C．由公式B＝FIL可知，一小段通电导线在某处若不受磁场力则说明此处一定无磁场D．磁感应强度的方向就是置于该处的通电导线所受的安培力方向【解析】电场强度的定义式E＝Fq，适用于任何电场，故A正确．当r→0时，电荷已不能看成点电荷，公式E＝kQr2不再成立．故B错误．由公式B＝FIL可知，一小段通电导线在某处若不受磁场力，可能是B的方向与电流方向平行，所以此处不一定无磁场，故C错误．磁感应强度的方向和该处通电导线所受的安培力方向垂直，故D错误．【答案】 A3．(2015·海南高考)如图1所示，a是竖直平面P上的一点，P前有一条形磁铁垂直于P，且S极朝向a点，P后一电子在偏转线圈和条形磁铁的磁场的共同作用下，在水平面内向右弯曲经过a点．在电子经过a点的瞬间，条形磁铁的磁场对该电子的作用力的方向( )图1A．向上B．向下C．向左D．向右【解析】a点处磁场垂直于纸面向外，根据左手定则可以判断电子受力向上，A正确．【答案】 A4．如图2所示，匀强磁场的方向垂直纸面向里，匀强电场的方向竖直向下，有一正离子恰能以速率v沿直线从左向右水平飞越此区域．下列说法正确的是( )图2A．若一电子以速率v从右向左飞入，则该电子将沿直线运动B．若一电子以速率v从右向左飞入，则该电子将向上偏转C．若一电子以速率v从右向左飞入，则该电子将向下偏转D．若一电子以速率v从左向右飞入，则该电子将向下偏转【解析】正离子以速率v沿直线从左向右水平飞越此区域，则有：qvB＝Eq.即：vB＝E，若一电子的速率v从左向右飞入此区域时，也必有evB＝Ee.电子沿直线运动．而电子以速率v从右向左飞入时，电子所受的电场力和洛伦兹力均向上，电子将向上偏转，B正确，A、C、D均错误．【答案】 B5．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D形金属盒处于垂直于盒底的匀强磁场中，如图3所示，要增大带电粒子射出时的动能，则下列说法中正确的是( )图3A．增大匀强电场间的加速电压B．减小磁场的磁感应强度C．增加周期性变化的电场的频率D．增大D形金属盒的半径【解析】粒子最后射出时的旋转半径为D形金属盒的最大半径R，R＝mv qB ，E k ＝12mv2＝q2B2R22m.可见，要增大粒子的动能，应增大磁感应强度B和增大D形金属盒的半径R，故正确选项为D.【答案】 D6．(2016·宜昌高二检测)如图4所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v 从A 点沿直径AOB 方向射入磁场，经过Δt 时间从C 点射出磁场，OC 与OB 成60°.现将带电粒子的速度变为v3，仍从A 点射入磁场，不计重力，则粒子在磁场中的运动时间变为( ) 【导学号：08160181】图4A.12Δt B ．2Δt C.13Δt D ．3Δt【解析】 由牛顿第二定律qvB ＝m v 2r 及匀速圆周运动T ＝2πr v 得r ＝mvqB ；T＝2πmqB.作出粒子的运动轨迹如图，由图可得，以速度v 从A 点沿直径AOB 方向射入磁场经过Δt ＝T 6从C 点射出磁场，轨道半径r ＝3AO ；速度变为v3时，运动半径是r 3＝3AO3，由几何关系可得在磁场中运动转过的圆心角为120°，运动时间为T3，即2Δt .故A 、C 、D 项错误，B 项正确．【答案】 B7．(2016·保定高二检测)带正电粒子(不计重力)以水平向右的初速度v 0，先通过匀强电场E ，后通过匀强磁场B ，如图5甲所示，电场和磁场对该粒子做功为W 1.若把该电场和磁场正交叠加，如图乙所示，再让该带电粒子仍以水平向右的初速度v0(v0<EB)穿过叠加场区，在这个过程中电场和磁场对粒子做功为W2，则( )图5 A．W1<W2B．W1＝W2C．W1>W2D．无法判断【解析】在乙图中，由于v0<EB，电场力qE大于洛伦兹力qBv.根据左手定则判断可知：洛伦兹力有与电场力方向相反的分力；而在甲图中带电粒子只受电场力qE.则在甲图的情况下，粒子沿电场方向的位移较大，电场力做功较多，所以选项A、B、D错误，选项C正确．【答案】 C8．在匀强磁场B的区域中有一光滑斜面体，在斜面体上放置一根长为L，质量为m的导线，当通以如图6所示方向的电流后，导线恰能保持静止，则磁感应强度B满足( )图6A．B＝mg sin θIL，方向垂直斜面向下B．B＝mg sin θIL，方向垂直斜面向上C．B＝mg tan θIL，方向竖直向下D．B＝mgIL，方向水平向左【解析】磁场方向垂直斜面向下时，根据左手定则，安培力沿斜面向上，导体棒还受到重力和支持力，根据平衡条件和安培力公式，有mg sin θ＝BIL，解得选项A正确．磁场竖直向下时，安培力水平向左，导体棒还受到重力和支持力，根据平衡条件和安培力公式，有mg tan θ＝BIL，解得选项C正确．磁场方向水平向左时，安培力竖直向上，与重力平衡，有mg＝BIL，解得选项D正确．【答案】ACD9．利用如图7所示装置可以选择一定速度范围内的带电粒子．图中板MN 上方是磁感应强度大小为B、方向垂直纸面向里的匀强磁场，板上有两条宽度分别为2d和d的缝，两缝近端相距为L.一群质量为m、电荷量为q，具有不同速度的粒子从宽度为2d的缝垂直于板MN进入磁场，对于能够从宽度为d的缝射出的粒子，下列说法正确的是( ) 【导学号：08160182】图7A．粒子带正电B．射出粒子的最大速度为qB(3d＋L)2mC．保持d和L不变，增大B，射出粒子的最大速度与最小速度之差增大D．保持d和B不变，增大L，射出粒子的最大速度与最小速度之差增大【解析】由左手定则和粒子的偏转情况可以判断粒子带负电，选项A错；根据洛伦兹力提供向心力qvB＝mv2r可得v＝qBrm，r越大v越大，由图可知r最大值为r max＝3d＋L2，选项B正确；又r最小值为r min＝L2，将r的最大值和最小值代入v的表达式后得出速度之差为Δv＝3qBd2m，可见选项C正确、D错误．【答案】BC10．如图8所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，分别从AC边上的P、Q两点射出，则( )图8A．从P射出的粒子速度大B．从Q射出的粒子速度大C．从P射出的粒子，在磁场中运动的时间长D．两粒子在磁场中运动的时间一样长【解析】作出各自的轨迹如右图所示，根据圆周运动特点知，分别从P、Q 点射出时，与AC边夹角相同，故可判定从P、Q点射出时，半径R1<R2，所以，从Q点射出的粒子速度大，B正确；根据图示，可知两个圆心角相等，所以，从P、Q点射出时，两粒子在磁场中的运动时间相等．正确的选项应是B、D.【答案】BD二、计算题(本题共2小题，共40分，按题目要求作答)11．(18分)如图9所示，倾角为θ＝30°的光滑导体滑轨A和B，上端接入一电动势E＝3 V、内阻不计的电源，滑轨间距为L＝0.1 m，将一个质量为m＝0.03 kg，电阻R＝0.5 Ω的金属棒水平放置在滑轨上，若滑轨周围存在着垂直于滑轨平面的匀强磁场，当闭合开关S后，金属棒刚好静止在滑轨上，求滑轨周围空间的磁场方向和磁感应强度的大小．(重力加速度g取10 m/s2)图9【解析】合上开关S后，由闭合电路欧姆定律得：I＝E R经分析可知，金属棒受力如图所示，金属棒所受安培力，F ＝BIL 沿斜面方向受力平衡，F ＝mg sin θ 以上各式联立可得：B ＝0.25 T 磁场方向垂直导轨面斜向下【答案】 磁场方向垂直导轨面斜向下 0.25 T12．(22分)(2015·山东高考)如图10所示，直径分别为D 和2D 的同心圆处于同一竖直面内，O 为圆心，GH 为大圆的水平直径．两圆之间的环形区域(Ⅰ区)和小圆内部(Ⅱ区)均存在垂直圆面向里的匀强磁场．间距为d 的两平行金属极板间有一匀强电场，上极板开有一小孔．一质量为m 、电量为＋q 的粒子由小孔下方d2处静止释放，加速后粒子以竖直向上的速度v 射出电场，由H 点紧靠大圆内侧射入磁场．不计粒子的重力．【导学号：08160183】图10(1)求极板间电场强度的大小；(2)若粒子运动轨迹与小圆相切，求Ⅰ区磁感应强度的大小．【解析】 (1)设极板间电场强度的大小为E ，对粒子在电场中的加速运动，由动能定理得qE d 2＝12mv 2① 由①式得E ＝mv 2qd②(2)设Ⅰ区磁感应强度的大小为B，粒子做圆周运动的半径为R，由牛顿第二定律得qvB＝m v2 R③如图所示，粒子运动轨迹与小圆相切有两种情况．若粒子轨迹与小圆外切，由几何关系得R＝D 4④联立③④式得B＝4mv qD⑤若粒子轨迹与小圆内切，由几何关系得R＝3D 4⑥联立③⑥式得B＝4mv3qD.⑦【答案】(1)mv2qd(2)4mvqD或4mv3qD。

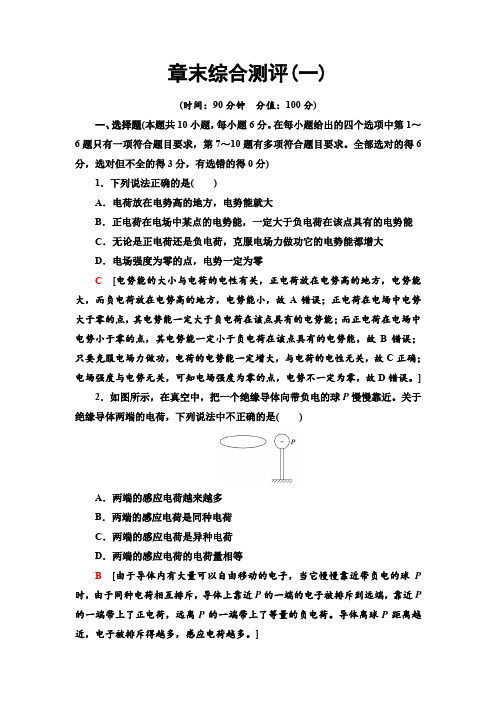

章末综合测评(一)(时间：90分钟分值：100分)一、选择题(本题共10小题，每小题6分。

在每小题给出的四个选项中第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分)1．下列说法正确的是()A．电荷放在电势高的地方，电势能就大B．正电荷在电场中某点的电势能，一定大于负电荷在该点具有的电势能C．无论是正电荷还是负电荷，克服电场力做功它的电势能都增大D．电场强度为零的点，电势一定为零C[电势能的大小与电荷的电性有关，正电荷放在电势高的地方，电势能大，而负电荷放在电势高的地方，电势能小，故A错误；正电荷在电场中电势大于零的点，其电势能一定大于负电荷在该点具有的电势能；而正电荷在电场中电势小于零的点，其电势能一定小于负电荷在该点具有的电势能，故B错误；只要克服电场力做功，电荷的电势能一定增大，与电荷的电性无关，故C正确；电场强度与电势无关，可知电场强度为零的点，电势不一定为零，故D错误。

] 2．如图所示，在真空中，把一个绝缘导体向带负电的球P慢慢靠近。

关于绝缘导体两端的电荷，下列说法中不正确的是()A．两端的感应电荷越来越多B．两端的感应电荷是同种电荷C．两端的感应电荷是异种电荷D．两端的感应电荷的电荷量相等B[由于导体内有大量可以自由移动的电子，当它慢慢靠近带负电的球P 时，由于同种电荷相互排斥，导体上靠近P的一端的电子被排斥到远端，靠近P 的一端带上了正电荷，远离P的一端带上了等量的负电荷。

导体离球P距离越近，电子被排斥得越多，感应电荷越多。

]3．如图所示，曲线为电荷在匀强电场中的运动轨迹，a 、b 是轨迹上的两点，则下列说法正确的是( )A ．电荷在b 点的电势能大于在a 点的电势能B ．电荷在a 、b 两点的电势能相等C ．该电场的方向水平向左D ．b 点的电势高于a 点的电势A [由电荷运动轨迹可以确定电荷所受电场力水平向左，a 到b 过程中，电场力与速度所成的角度为钝角，则电场力做负功，电势能增大，则电荷在b 点的电势能大于在a 点的电势能，故A 正确，B 错误；由于不知道电荷的电性，所以不能确定电场线的方向，同时也就不能确定电势的高低，故C 、D 错误。

人教版高二物理选修3-1综合检测试卷一、单选题(共7小题,每小题3分,共21分)1.两个点电荷相距r时相互作用力为F，则()A．电量不变距离加倍时，作用力变为B．其中一个电荷的电量和两电荷间距都减半时，作用力不变C．每个电荷的电量和两电荷间距都减半时，作用力为4FD．每个电荷的电量和两电荷间距都增加相同倍数时，作用力2F2.如图是某一电场中的一簇电场线，现把一个正电荷分别放在AB两点下列说法正确的是（）A．此正电荷在A点受到的电场力比B点大B．此正电荷在A点的电势能比B点大C．电场中B点的电势高于A点的电势D．若把此正电荷从A点静止释放，它将沿电场线运动到B点3.在阴极射线管上方平行放置一根通有强电流的长直导线，其电流方向从右向左，阴极射线(即从负极向正极高速运动的电子流)()A．向纸内偏转B．向纸外偏转C．向上偏转D．向下偏转4.现代质谱仪可用来分析比质子重很多的离子，其示意图如图所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍．此离子和质子的质量比值约为(）A． 11B． 12C． 121D． 1445.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 06.如图甲所示，Q1、Q2为两个被固定的点电荷，其中Q1带负电，a、b两点在它们连线的延长线上.现有一带负电的粒子以一定的初速度沿直线从a点开始经b点向远处运动(粒子只受电场力作用)，粒子经过a、b两点时的速度分别为va、vb，其速度图象如图乙所示.以下说法中正确的是（）A．Q2一定带负电B．Q2的电量一定大于Q1的电量C．b点的加速度为零，电场强度也为零D．整个运动过程中，粒子的电势能先减小后增大7.电容式加速度传感器的原理结构如图所示，质量块右侧连接轻质弹簧，左侧连接电介质，弹簧与电容器固定在外框上．质量块可带动电介质移动改变电容，则()A．电介质插入极板间越深，电容器电容越小B．当传感器以恒定加速度运动时，电路中有恒定电流C．若传感器原来向右匀速运动，突然减速时弹簧会伸长D．当传感器由静止突然向右加速瞬间，电路中有顺时针方向电流二、多选题(共6小题,每小题4.0分,共24分)8.（多选）如图所示，a、b是两个带有同种电荷的小球，用绝缘丝线悬挂于同一点，两球静止时，它们距水平面的高度相等，绳与竖直方向的夹角分别为α、β，且β＞α．若同时剪断两根细线，空气阻力不计，两球带电荷量不变，则（）A．a球的质量比b球的大B．a、b两球同时落地C．a球的电荷量比b球的大D．a、b两球飞行的水平距离相等9.(多选)如图所示，在绝缘的斜面上方存在着沿水平向右的匀强电场，斜面上的带电金属块沿斜面滑下，已知在金属块滑下的过程中动能增加了12 J，金属块克服摩擦力做功8 J，重力做功24 J，则以下判断正确的是（）A．金属块带正电荷B．金属块克服电场力做功8 JC．金属块的机械能减少12 JD．金属块的电势能减少4 J10.(多选)如图所示，图中五点均在匀强电场中，它们刚好是一个圆的四个等分点和圆心．已知电场线与圆所在平面平行．下列有关圆心O和等分点a的电势、电场强度的相关描述正确的是()A．a点的电势为6 VB．a点的电势为－2 VC．O点的场强方向指向a点D．O点的场强方向指向电势为2 V的点11.(多选)如图，电源内阻为r，电流表和电压表均为理想电表，下列判断正确的是()A．若R断路，两表的读数均变小B．若R2断路，两表的读数均变小C．若R3断路，电流表读数为0，电压表读数变大D．若R4断路，两表的读数均变大12.(多选)下列说法正确的是()A．据R＝可知，当通过导体的电流不变时，加在电阻两端的电压变为原来的2倍时，导体的电阻也变为原来的2倍B．据R＝可知，通过导体的电流改变，加在电阻两端的电压也改变，但导体的电阻不变C．据ρ＝可知，导体的电阻率与导体的电阻和横截面积的乘积RS成正比，与导体的长度l成反比D．导体的电阻率与导体的长度l、横截面积S、导体的电阻R皆无关13.(多选)关于安培力和洛伦兹力，下面说法中正确的是()A．洛伦兹力和安培力是性质完全不同的两种力B．安培力和洛伦兹力，其本质都是磁场对运动电荷的作用力C．安培力和洛伦兹力，二者是等价的D．安培力对通电导体能做功，但洛伦兹力对运动电荷不能做功分卷II三、实验题(共2小题,每小题10.0分,共20分)14.现有以下器材：电流表A(量程0.6 A、内阻r A＝0.5 Ω)，电阻箱R(量程99.99 Ω)，待测电阻Rx，直流电源(电动势E和内阻r待测)，单刀单掷开关S1，单刀双掷开关S2，带铁夹的导线若干．某探、究实验小组设计如图甲所示的实验电路，用来测定待测电阻的阻值(1)测量电阻Rx的阻值①将开关S1闭合、开关S2接a，读出电流表的示数I1.②保持开关S1闭合，将开关S2接b，调节电阻箱R的阻值，使得电流表的示数也为I1，此时电阻箱的阻值R＝4.0 Ω，则Rx＝________ Ω.(2)测电源的电动势E和内阻r，将开关S1闭合、开关S2接b，调节电阻箱R的阻值，记下电流表的示数I，根据图象乙求得电动势E＝______ V，内阻r＝______ Ω(保留两位有效数字)．15.在“测量金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l，用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻Rx.(1)请写出测金属丝电阻率的表达式：ρ＝__________(用上述测量的字母表示)．(2)若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图所示，则金属丝长度的测量值为l＝______cm，金属丝直径的测量值为d＝________ mm.(3)如图，要用伏安法测量Rx的电阻，已知电压表内阻约几千欧，电流表内约 1 Ω，若用图甲电路，的测量值比真实值__________(填“偏大”或“偏小”)，若Rx的阻值约为10 Ω，应采用__________(填Rx“甲”或“乙”)图的电路，误差会较小．四、计算题(共3小题,每小题12.0分,共36分)16.如图所示，A、B为水平放置的间距d=0.2 m的两块足够大的平行金属板，两板间有场强为E=0.1 V/m、方向由B指向A的匀强电场．一喷枪从A、B板的中央点P向各个方向均匀地喷出初速度大小均为=10 m/s的带电微粒．已知微粒的质量均为m=1.0×10﹣5kg、电荷量均为q=﹣1.0×10﹣3C，不计微粒间的相互作用及空气阻力的影响，取g=10 m/s2．求：（1）求从P点水平喷出的微粒打在极板时的水平位移x．（2）要使所有微粒从P点喷出后均做直线运动，应将板间的电场调节为E′，求E′的大小和方向；在此情况下，从喷枪刚开始喷出微粒计时，求经t0=0.02 s时两板上有微粒击中区域的面积和．（3）在满足第（2）问中的所有微粒从P点喷出后均做直线运动情况下，在两板间加垂直于纸面向里的匀强磁场，磁感应强度B=1 T．求B板被微粒打中的区域长度．17.如图所示，竖直平面内存在水平向右的匀强电场，场强大小E=10 N/C，在y≥0的区域内还存在垂直于坐标平面向里的匀强磁场，磁感应强度大小B=0.5 T，一带电量、质量的小球由长的细线悬挂于点小球可视为质点，现将小球拉至水平位置A无初速释放，小球运动到悬点正下方的坐标原点时，悬线突然断裂，此后小球又恰好能通过点正下方的N点.(g=10 m/s)，求：（1）小球运动到点时的速度大小；（2）悬线断裂前瞬间拉力的大小；（3）间的距离.18.如图所示，Q为固定的正点电荷，A、B两点在Q的正上方和Q相距分别为h和0.25h，将另一点电荷从A点由静止释放，运动到B点时速度正好变为零，若此电荷在A点处的加速度大小为g，求：(1)此电荷在B点处的加速度；(2)A、B两点间的电势差(用Q和h表示)．答案解析1.【答案】A【解析】真空中两个静止点电荷间的静电力大小为F＝，当电量不变距离加倍时，静电力大小F′＝＝F.故A正确；其中一个电荷的电量和两电荷间距都减半时，根据库仑定律可知，库仑力为2F.故B错误；每个电荷的电量和两电荷间距都减半时，根据库仑定律得，作用力仍不变，故C错误；每个电荷的电量和两电荷间距都增加相同倍数时，根据库仑定律可知，作用力不变，故D错误．2.【答案】B【解析】根据电场线的疏密知，A点的场强小于B点，则正电荷在A点所受电场力小于B点，故A错误；沿着电场线方向电势逐渐降低，A点电势高于B点，则正电荷在A点电势能比B点大，故B正确，C错误；将正电荷从A点静止释放，运动轨迹不沿电场线方向，故 D错误。

高中物理人教版选修3-1期末测试卷含答案经典一、单选题（本大题共8小题，共40.0分）1.如图所示，绝缘水平面上固定一正点电荷+Q，曲线abc为一具有初速度v0的带电小球在绝缘水平面上+Q附近运动的一段轨迹，带电小球在b处距+Q最近，a、b、c三点中a距+Q最远。

则()A. 小球带负电B. a、b、c三点中小球在b点的加速度最小C. 带电小球在正点电荷+Q产生的电场中a、b、c三点中b点电势能最多D. 从a到c的过程中带电小球的动能不断减少2.某电场的电场线分布如图所示(实线)，以下说法正确的是()A. c点场强大于b点场强B. b和c处在同一等势面上C. 若将一试探电荷+q由a点移动到d点，电荷的电势能将增大D. 若某一点电荷只在电场力的作用下沿虚线由a点运动到d点，可判断该电荷一定带负电3.在电场强度大小为E的匀强电场中，一质量为m、电荷量为q的物体以某一初速度沿电场反方向做匀减速直线运动，其加速度大小为0.8qE，物体运动距离s时速度变m为零，则下列说法错误的是()A. 物体克服静电力做功qEsB. 物体的电势能减少了0.8qEsC. 物体的电势能增加了qEsD. 物体的动能减少了0.8qEs4.如图所示，闭合开关S，电路稳定后，水平放置的平行金属板间的带电质点P处于静止状态，若将滑动变阻器R2的滑片向a端移动，则()A. 电压表读数增大B. 电流表读数减小C. R1消耗的功率减小D. 质点P将向下运动5.一个电饭煲和一台洗衣机并联接在输出电压为220V的交流电源上(电源内阻忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0A，通过洗衣机电动机的电流是0.50A，则下列说法中正确的是()A. 电饭煲的电阻为44Ω，洗衣机电动机线圈的电阻为440ΩB. 电饭煲消耗的电功率为1555W，洗衣机电动机消耗的电功率为155.5WC. 1min内电饭煲消耗的电能为6.6×104J，洗衣机电动机消耗的电能为6.6×103JD. 电饭煲发热功率是洗衣机电动机发热功率的10倍6.如图所示，长为L的通电直导体棒放在光滑水平绝缘轨道上，劲度系数为k的水平轻弹簧一端固定，另一端拴在棒的中点，且与棒垂直，整个装置处于方向竖直向上、磁感应强度为B的匀强磁场中，弹簧伸长x，棒处于静止状态。

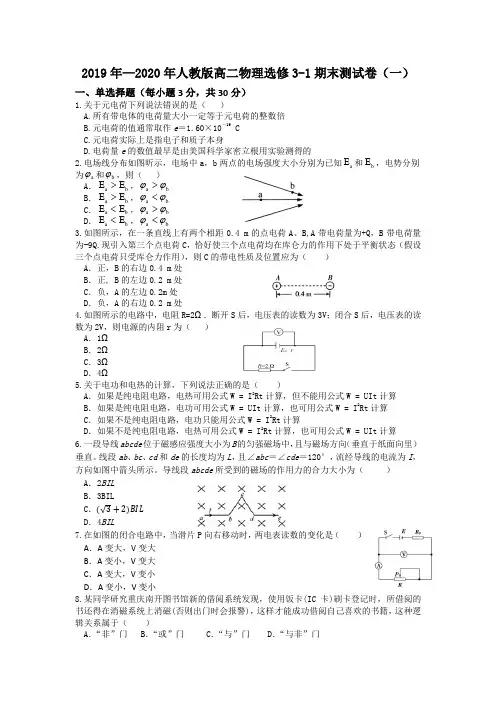

2019年—2020年人教版高二物理选修3-1期末测试卷（一）一、单选择题（每小题3分，共30分）1.关于元电荷下列说法错误的是（ ）A.所有带电体的电荷量大小一定等于元电荷的整数倍B.元电荷的值通常取作e ＝1.60×10－19C C.元电荷实际上是指电子和质子本身D.电荷量e 的数值最早是由美国科学家密立根用实验测得的2.电场线分布如图昕示，电场中a ，b 两点的电场强度大小分别为已知a E 和b E ，电势分别为a ϕ和b ϕ，则（ ）A ．a b E E >，a b ϕϕ>B ．a b E E >，a b ϕϕ<C ．a b E E <，a b ϕϕ>D ．a bE E <，a b ϕϕ<3.如图所示，在一条直线上有两个相距0.4 m 的点电荷A 、B,A 带电荷量为+Q ，B 带电荷量为-9Q.现引入第三个点电荷C ，恰好使三个点电荷均在库仑力的作用下处于平衡状态（假设三个点电荷只受库仑力作用），则C 的带电性质及位置应为（ ） A ．正，B 的右边0.4 m 处B ．正, B 的左边0.2 m 处C ．负，A 的左边0.2m 处D ．负，A 的右边0.2 m 处4.如图所示的电路中，电阻R=2Ω．断开S 后，电压表的读数为3V ；闭合S 后，电压表的读数为2V ，则电源的内阻r 为（ ）A ．1ΩB ．2ΩC ．3ΩD ．4Ω5.关于电功和电热的计算，下列说法正确的是（ ）A ．如果是纯电阻电路，电热可用公式W = I 2Rt 计算，但不能用公式W = UIt 计算B ．如果是纯电阻电路，电功可用公式W = UIt 计算，也可用公式W = I 2Rt 计算 C ．如果不是纯电阻电路，电功只能用公式W = I 2Rt 计算D ．如果不是纯电阻电路，电热可用公式W = I 2Rt 计算，也可用公式W = UIt 计算 6.一段导线abcde 位于磁感应强度大小为B 的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。

2019-2020年高中物理 模块综合测评（含解析）新人教版选修3-11．P 为已知电场中的一固定点，在P 点放一电量为q 的电荷，所受电场力为F ，P 点的场强为E ，则( )A ．若在P 点换上－q ，P 点场强方向发生变化B ．若在P 点换上电量为2q 的电荷，P 点的场强将为2EC ．若在P 点移去电荷q ，P 点的场强变为零D ．P 点场强的大小、方向与q 的大小、正负、有无均无关【解析】 电场强度E ＝F q是通过比值定义法得出的，其大小及方向与试探电荷无关；故放入任何电荷时电场强度的方向大小均不变，故D 正确．【答案】 D2．对点电荷的理解，你认为正确的是( )A ．体积很大的带电体都不能看作点电荷B ．只要是体积很小的带电体就能看作点电荷C ．只要是均匀的球形带电体，不管球的大小，都能被看作点电荷D ．当两个带电体的形状对它们的相互作用力的影响可忽略时，这两个带电体都能看作点电荷【解析】 带电体能否看作点电荷是由研究问题的性质决定，与自身大小形状无具体关系，当带电体的形状对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，故D 正确．【答案】 D3．在阴极射线管中电子流方向由左向右其上方置一根通有图示电流的直导线，导线与阴极射线管平行，则阴极射线将( )图1A ．向上偏转B ．向下偏转C ．向纸里偏转D ．向纸外偏转 【解析】 根据安培定则判断可知：通电导线在阴极射线管处产生的磁场方向垂直纸面向里，电子带负电，向右运动，由左手定则判断得知电子流所受的洛伦兹力方向向下，所以阴极射线向下偏转，故B 正确．【答案】 B4．如图3所示，在匀强电场和匀强磁场共存的区域内，电场的场强为E ，方向竖直向下，磁场的磁感应强度为B ，方向垂直于纸面向里，一质量为m 的带电粒子，在场区内的一竖直平面内做匀速圆周运动，则可判断该带电质点( )图3A ．带有电荷量为mg E 的负电荷B ．沿圆周逆时针运动C ．运动的角速度为gB ED ．运动的速率为【解析】 A ．带电粒子在竖直平面内做匀速圆周运动，有mg ＝qE ，求得电荷量q ＝mg E ，根据电场强度方向和电场力方向判断出粒子带负电，故A 正确；B ．由左手定则可判断粒子沿顺时针方向运动，故B 错误；C ．由qvB ＝mv ω得ω＝qB m ＝mgB Em ＝gB E，故C 正确； D ．在速度选择器装置中才能判断带电粒子的速度，故D 错误．【答案】 AC5．M 、N 是某电场中一条电场线上的两点，若在M 点释放一个初速度为零的电子，电子仅受电场力作用，并沿电场线由M 点运动到N 点，其电势能E P 随位移x 变化的关系如图4所示，则下列说法正确的是( )图4A ．电子在N 点的动能小于在M 点的动能B ．该电场有可能是匀强电场C ．该电子运动的加速度越来越小D ．电子运动的轨迹为曲线【解析】 A ．电子从M 运动到N 过程中，只受电场力，电势能减小，电场力做正功，则动能增加，因此N 点的动能大于M 点的动能，故A 错误；B ．电子通过相同位移时，电势能的减小量越来越小，说明电场力做功越来越小，由W ＝Fs 可知，电子所受的电场力越来越小，场强减小，不可能是匀强电场，故B 错误；C ．电子所受的电场力减小，则知电子的加速度逐渐减小，故C 正确；D ．带电粒子初速度为零，且沿着电场线运动，其轨迹一定为直线，故D 错误．【答案】 C6．质谱仪是一种测定带电粒子质量和分析同位素的重要工具，它的构造原理如图5所示．粒子源S 发出各种不同的正粒子束，粒子从S 出来时速度很小，可以看作初速度为零，粒子经过加速电场加速后垂直进入有界匀强磁场(图中线框所示)，并沿着半圆周运动而达到照相底片上的P 点，测得P 点到入口的距离为x .则以下说法正确的是( )图5A ．若粒子束不是同位素，则x 越大，正粒子的质量一定越大B ．若粒子束是同位素，则x 越大，质量一定越小C ．只要x 相同，则正粒子的质量一定相同D ．只要x 相同，则正粒子的比荷一定相同【解析】 粒子在加速电场被加速，有qU ＝12mv 2，然后粒子进入磁场中发生偏转，其轨迹为半圆，故有x 2＝mv qB .由以上二式可解得：m ＝qB 2x 28U.若粒子束为同位素，q 相同，则x 越大，m 越大；若x 相同，则粒子束比荷q m一定相同．正确选项为D. 【答案】 D7．如图6所示，长方体玻璃水槽中盛有NaCl 的水溶液，在水槽左、右侧壁内侧各装一导体片，使溶液中通入沿x 轴正向的电流I ，沿y 轴正向加恒定的匀强磁场B .图中a 、b 是垂直于z 轴方向上水槽的前后两内侧面，则( )图6A ．a 处电势高于b 处电势B ．a 处离子浓度大于b 处离子浓度C ．溶液的上表面电势高于下表面的电势D ．溶液的上表面处的离子浓度大于下表面处的离子浓度【解析】 A ．电流向右，正离子向右运动，磁场的方向是竖直向上的，根据左手定则可以判断，正离子受到的洛伦兹力的方向是向前，即向a 处运动，同理，可以判断负离子受到的洛伦兹力的方向也是指向a 处的，所以a 处整体不带电，a 的电势和b 的电势相同，故A 错误；B ．由于正负离子都向a 处运动，所以a 处的离子浓度大于b 处离子浓度，故B 正确； CD.离子都向a 处运动，并没有上下之分，所以溶液的上表面电势等于下表面的电势，溶液的上表面处的离子浓度也等于下表面处的离子浓度，故CD 错误．【答案】 B8．如图7所示，电源电动势为E ，内阻为r .电路中的R 2、R 3分别为总阻值一定的滑动变阻器，R 0为定值电阻，R 1为光敏电阻(其电阻随光照强度增大而减小)．当开关S 闭合时，电容器中一带电微粒恰好处于静止状态．有关下列说法中正确的是( )图7A ．只逐渐增大R 1的光照强度，电阻R 0消耗的电功率变大，电阻R 3中有向上的电流B ．只调节电阻R 3的滑动端P 2向上端移动时，电源消耗的功率变大，电阻R 3中有向上的电流C ．只调节电阻R 2的滑动端P 1向下端移动时，电压表示数变大，带电微粒向下运动D ．若断开开关S ，电容器所带电荷量变大，带电微粒向上运动【解析】 A ．只逐渐增大R 1的光照强度，R 1的阻值减小，总电阻减小，总电流增大，电阻R 0消耗的电功率变大，滑动变阻器的电压变大，电容器两端的电压增大，电容下极板带的电荷量变大，所以电阻R 3中有向上的电流，故A 正确；B ．电路稳定时，电容相当于开关断开，只调节电阻R 3的滑动端P 2向上端移动时，对电路没有影响，故B 错误；C ．只调节电阻R 2的滑动端P 1向下端移动时，电容器并联部分的电阻变大，所以电容器两端的电压变大，由E ＝U d可知，电场力变大，带点微粒向上运动，故C 错误；D ．若断开电键S ，电容器处于放电状态，电荷量变小，故D 错误．【答案】 A二、填空题(本题共2个小题，共16分)9．(8分)(xx·安徽高考)某同学为了测量一个量程为3 V 的电压表的内阻，进行了如下实验．他先用多用表进行了正确的测量，测量时指针位置如图9所示，得出电压表的内阻为3.00×103 Ω，此时电压表的指针也偏转了．已知多用表欧姆挡表盘中央刻度值为“15”，表内电池电动势为1.5 V ，则电压表的示数应为________V(结果保留两位有效数字)．图9【解析】 欧姆表的中值电阻即为其内阻值．由欧姆挡中央刻度值“15”可知欧姆表内阻为1.5×103 Ω，根据电阻分压原理可知，电压表的示数U ＝ER V ＋R 内·R V ＝ 1.53×103＋1.5×103×3×103 V ＝1.0 V.【答案】 1.010．(8分)某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A ．被测干电池一节B ．电流表：量程0～0.6 A ，内阻0.1 ΩC ．电流表：量程0～3 A ，内阻0.024 ΩD ．电压表：量程0～3 V ，内阻未知E ．电压表：量程0～15 V ，内阻未知F ．滑动变阻器：0～10 Ω，2 AG ．滑动变阻器：0～100 Ω，1 AH ．开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差．在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．(1)在上述器材中请选择适当的器材：________(填写选项前的字母)；(2)在图甲方框中画出相应的实验电路图；图10(3)根据实验中电流表和电压表的示数得到了如图乙所示的U －I 图象，则在修正了实验系统误差后，干电池的电动势E ＝________V ，内电阻r ＝________Ω.【答案】 (1)ABDFH(2)如图(3)1.5 1三、计算题(本题共2个小题，共34分．要求写出主要的文字说明、方程和演算步骤，只写出答案而未写出主要的演算过程的不得分．)11．(16分)如图12所示，在匀强电场中，将一电荷量为2×10－5的负电荷由A 点移到B 点，其电势能增加了0.1 J ，已知A 、B 两点间距离为2 cm ，两点连线与电场方向成60°角，求：图12(1) A 、B 两点间的电势差U AB ；(2) 该匀强电场的电场强度E 的大小．【解析】 (1)电荷由A 点移到B 点，其电势能增加了0.1 J ，由功能关系可知： 电场力做功W ＝ － 0.1 J设A 、B 两点间的电势差U AB ：W ＝q ·U AB代入数据，得：U AB ＝5×103V(2)设匀强电场的电场强度E ＝U dd ＝AB ·cos 60° 代入数据，得：E ＝5×105 V/m.【答案】 见解析12．(18分)如图13所示，质量为0.2 kg 的物体带正电，其电量为4×10－4C ，从半径为0.3 m 光滑的1/4圆弧滑轨上端A 点由静止下滑到底端B 点，然后继续沿水平面滑动．物体与水平面间的滑动摩擦因数为0.4，整个装置处于E ＝103 N/C 的竖直向下的匀强电场中．(g 取10 m/s 2)求：(1)物体运动到圆弧滑轨底端B 点时对轨道的压力大小；(2)物体在水平面上滑行的最大距离．图13【解析】 (1)对物体从A 运动到B 由动能定理有： mgR ＋qER ＝12mv 2B物体运动到B 点由牛顿第二定律有：N －mg －qE ＝mv 2B R 由牛顿第三定律有：N ′＝N代入数据，得：N ′＝7.2 N.(2)对全过程，由动能定理有：mgR ＋qER －μ(mg ＋qE )·L ＝0 代入数据，得： L ＝0.75 m.【答案】 见解析。

选修3-1综合能力测试题（附详解答案）本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．下列说法中正确的是哪一组() A．(a)电场线一定是从正电荷出发，终止于负电荷(b)磁感线一定是从N极出发，终止于S极B．(c)正电荷在电场中受到的电场力的方向即为该点电场强度的方向(d)小磁针在磁场中N极受到的磁场力的方向即为该点磁场的方向C．(e)电场线上某点的切线方向即是该点电场强度的方向(f)磁感线上某点的切线方向即是该点的磁场的方向D．(g)电场线越密的地方电场强度越强(h)磁感线越密的地方磁场越强答案：BCD解析：磁感线是封闭曲线，在磁体外部是由N极指向S极，而在磁体内部则是由S极指向N极，而电场线是由正电荷出发终止于负电荷，不形成封闭曲线，所以A项错误．根据电场、磁场方向的规定可知B项正确．根据电场线、磁感线的定义可知C项正确．电场线和磁感线的相同之处就在于电场线或磁感线越密的地方场强越强，可知D项正确．2．(2009·石北中学高二检测)带电粒子以初速度v0垂直电场方向进入平行金属板形成的匀强电场中，它离开时偏离原方向y，偏角为φ，下列说法正确的是() A．粒子在电场中做类平抛运动B．偏角φ与粒子的电量和质量无关C．粒子飞过电场的时间，决定于极板长和粒子进入电场时的初速度D．粒子的偏移距离y，可用加在两极板上的电压控制答案：ACD3．(2009·宁波模拟)如图所示的电容式话筒就是一种电容式传感器，其原理是：导电性振动膜片与固定电极构成了一个电容器，当振动膜片在声压的作用下振动时，两个电极之间的电容发生变化，电路中电流随之变化，这样声信号就变成了电信号．则当振动膜片向右振动时()A．电容器电容值增大B．电容器带电荷量减小C．电容器两极板间的场强增大D．电阻R上电流方向自左向右答案：AC解析：振动膜片向右振动时，相当于两极板间距减小，由C=知C变大，A对；又由C=，因电容式话筒始终与电源连接，U不变，故Q变大，B错；由E=知，d减小，E变大，C对；当电容器电荷量变大时，由电源正负极知，电流方向自右向左流过电阻R，D错，故选A、C.4.如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面间的电势差相等，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知()A．三个等势面中，Q点的电势最高B．带电质点通过P点时电势能较大C．带电质点通过P点时的动能较大D．带电质点通过P点时的加速度较大答案：BD解析：带电质点无论从P点进入还是从Q点进入，受电场力方向都是指向轨迹的凹侧．由于该质点带正电，且电场线方向和等势线处处垂直，所以等势面c电势最高，带正电荷的质点在P点的电势能较大．正电荷只受电场力作用，其动能和电势能之和为定值，所以正电荷在P点的动能较小，在Q点的动能较大．由于P点处的等势面密，所以带电质点加速度大．5.如图所示，平行板电容器极板水平放置，板间有一质量为m的带电油滴悬浮在两板间静止不动，要使油滴向上运动，可采用的方法是()A．把电阻R1的阻值调大B．把电阻R2的阻值调大C．把电阻R3的阻值调大D．把电阻R4的阻值调大答案：BD解析：要使油滴向上运动需增大R4两端的电压．6.普通照明电路的一只白炽灯泡不发光了，电工师傅在检修时，拧下上盖，露出了两个接线柱(如图中a、b所示)．然后用测电笔分别去接触a接线柱和b接线柱，如果发现a、b 两接线柱都能够使测电笔的氖管发光．根据这一现象，电工师傅就判断出了故障的性质及发生故障的部位．以下说法中你认为正确的是()A．短路．短路处在灯口内B．短路．短路处必在跟灯口连接的两根电线之间C．断路．必是跟灯口连接的两根电线中有一根断了，且断掉的那根是零线，灯泡的钨丝肯定没有断D．断路．必是灯泡的钨丝断了，而不是连接灯口的电线断了答案：C解析：灯口的两个接线柱都能使测电笔的氖管发光，表明a、b两接线柱是等电势的，都跟火线等势，也就是说灯丝上流过的电流为零，所以故障性质是断路，且不是灯丝断路，而是连接灯的零线断路，故只有选项C正确．7．两个共轴的半圆柱形电极间的缝隙中，存在一沿半径方向的电场，如图所示．带正电的粒子流由电场区域的一端M射入电场，沿图中所示的半圆形轨道通过电场并从另一端N射出，由图可知() A．若入射粒子的电荷量相等，则出射粒子的质量一定相等B．若入射粒子的电荷量相等，则出射粒子的动能一定相等C．若入射粒子的电荷量与质量之比相等，则出射粒子的速率一定相等D．若入射粒子的电荷量与质量之比相等，则出射粒子的动能一定相等答案：BC解析：由题图知，轨迹上各点场强大小相等，粒子沿同一轨道运动，半径R相同，电场力提供向心力qE＝m v2/R.8.如图所示，有一电量为q，重力为G的小球，从两竖直的带等量异种电荷的平行板上方高h处自由落下，两板间有匀强磁场，磁场方向垂直纸面向里，小球通过正交电磁场时()A．一定做曲线运动B．不可能做曲线运动C．可能做匀速直线运动D．可能做匀加速直线运动答案：A解析：因为重力做正功，小球的速度逐渐增大，球受的洛伦兹力逐渐增大，所以小球不可能做直线运动．9．如图所示电路中，当滑动变阻器的滑片P从a端向b端滑动时，以下判断正确的是()A．电压表读数变大，通过灯L1的电流变大，灯L2变亮B．电压表读数变小，通过灯L1的电流变小，灯L2变亮C．电压表读数变大，通过灯L2的电流变小，灯L1变暗D．电压表读数变小，通过灯L2的电流变大，灯L1变暗答案：BD解析：两灯和滑动变阻器组成的电路，其中L2在干路上，L1和变阻器并联后与L2串联，电压表测量的是L1两端电压，也即是测变阻器两端电压．当滑动变阻器的滑片P从a端向b端滑动时，变阻器连入电路中的阻值减小，变阻器R′与L1并联的阻值减小，电路的总电阻减小；根据闭合电路欧姆定律I＝ER＋r，外电阻R的减小使干路电流I增大，可知通过L2的电流增大；电源内电阻上的电压U′＝Ir增大，外电路两端的电压U＝E－Ir减小，由于电流I增大，L2的电功率增大，L2变亮；且L2两端电压U2增大，L1两端电压U1＝U－U2减小，电压表的示数减小；L1两端电压U1减小，使通过L1的电流减小；且L1的电功率减小，L1变暗．10．如图所示，金属板M、N水平放置，相距为d，其左侧有一对竖直金属板P、Q，板P上小孔S正对板Q上的小孔O，M、N间有垂直纸面向里的匀强磁场，在小孔S处有一带负电粒子，其重力和初速均不计，当变阻器的滑动触头在AB的中点时，带负电粒子恰能在M、N间做直线运动，当滑动变阻器滑片向A点滑动过程中，则()A．粒子在M、N间运动过程中，动能一定不变B．粒子在M、N间运动过程中，动能一定减小C．粒子在M、N间仍做直线运动D．粒子可能沿M板的右边缘飞出答案：B解析：滑动触头在中点时，粒子恰能做直线运动，此时M、N间为一速度选择器模型．当滑动触头滑向A点时，M、N间电压减小，电场力变小，粒子向下偏，所以粒子在其间运动时动能减小，B选项正确．粒子带负电，由左手定则知粒子一定向下偏，所以不可能从M 板的右边缘飞出．第Ⅱ卷(非选择题共60分)二、填空题(共4小题，每小题5分，共20分．把答案直接填在横线上)11.(4分)如图所示，在倾角为θ的很大的光滑绝缘斜面上，有一质量为m的小球，带电荷量为+q，初速度为v0，方向与斜面底边AB平行．欲使小球在斜面上沿初速度方向做匀速直线运动，需加一个匀强电场，场强的最小值为，方向为.答案：mgsinθ/q方向沿斜面向上解析：如图所示，带电小球在斜面上受三个力作用而平衡，即重力mg、支持力FN和电场力Eq三力的合力为零，所以-mg与FN、Eq构成矢量三角形MNP.因mg不变，故MN 的大小、方向不变．又FN的方向不变，由N向MP线上作线段NP.且NP⊥MP为最小，所以当Eq=mgsinθ时，E有最小值，可解得：E=mgsinθ/q，方向沿斜面向上．12．(4分)如下图所示，灯泡L1、L2上标有“110V,100W”字样，灯泡L3、L4上标有“110V,60W”字样，今把它们接入电路中，灯泡最亮的是______，最暗的是______．答案：L4；L3解析：由P=知R=，灯泡电阻R3=R4>R1=R2，根据串联电路的性质==I2知P4>P1，L4的实际功率比L1的实际功率大，L4比L1亮．根据并联电路的性质，P2R2=P3R3=U知，P2>P3，L2的实际功率比L3的实际功率大，L2比L3亮．由图中可以看出流过L1的电流一定大于流过L2的电流，由P=I2R知P1>P2，即L1比L2亮．由以上分析知：P4>P1>P2>P3，所以最亮的灯泡是L4，最暗的是L3.13．(5分)电磁炮是一种理想的兵器，它的主要原理如下图所示，1982年澳大利亚国立大学制成了能把2.2g的弹体(包括金属杆EF的质量)加速到10km/s的电磁炮(常规炮弹速度大小约为2km/s)，若轨道宽2m，长为100m，通过的电流为10A，则轨道间所加匀强磁场的磁感应强度为________T，磁场力的最大功率P＝__________W(轨道摩擦不计)．答案：55；1.1×107解析：F=ma=m=1.1×103N B==55TPm=Fvm=1.1×107W14．(7分)当你在享受电带来的高质量生活时，是否关注过用电安全？一份关于家庭用电环境的调查引起了某研究性学习小组的兴趣．(1)研究性学习小组经讨论得出家庭用电不安全事例主要有：电器漏电、线路老化、______________、______________等，并提出猜想．(a)家庭电路连接有熔丝(保险丝)，应该是安全的；(b)熔丝只能保护电路，而不能保护人．某同学说：我家还安装了漏电保护器，很安全的．于是，大家决定探究熔丝和漏电保护器在电路中的作用，小组同学汇总资料并绘制如图所示电器漏电示意图．①熔丝是一种合金丝，当电路中的电流超过熔丝的额定电流时，它就会熔断．②当通过人体的电流大于30毫安时，将有生命危险．③漏电保护器是防止电流泄漏的装置，如果火线与零线中的电流不同，它将切断电源．综合上述图、表，能够支持猜想(b)的资料有、(从①、②、③中选择)，理由.电路中，若用铜丝代替熔丝，可能出现的危害是.(2)结合资料③，你认为下图中四种(A、B、C、D)漏电保护器的安装方法正确的有()(3)细心的同学发现上图中有一处用电不安全隐患．请将图中不安全因素用笔圈出．(4)观察下图，若淋浴器发生漏电可导致其外壳带电，请分析其危险性：________.为了更加合理和安全地使用电热淋浴器，该研究小组在理论上设计了B、C两种方案(如下图)，图中的R相当于保护电阻．根据已有知识判断，可行方案是________(填“B”或“C”)，理由是______________________________________________________________________________．答案：(1)无接地线、使用劣质开关或插座；①、②；流过熔丝的电流未超过其额定电流，但流过人体的电流已超过30毫安；电流过大而不熔断，容易发生火灾．(2)B(3)地线接在自来水管上(4)容易发生人体触电；C；发生漏电时人体分得的电压只有12V，所以不会造成危险．三、论述·计算题(共5小题，共40分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15.(7分)(2009·广东深圳模拟)一根长为l的丝线吊着一质量为m，带电荷量为q的小球静止在水平向右的匀强电场中，如图所示，丝线与竖直方向成37°角，现突然将该电场方向变为向下且大小不变，不考虑因电场的改变而带来的其他影响(重力加速度为g)，求：(1)匀强电场的电场强度的大小；(2)求小球经过最低点时丝线的拉力．答案：(1)(2)mg解析：(1)小球静止在电场中受力如图所示，显然小球带正电，由平衡条件得：mgtan37°=qE ①故E ＝3mg 4q② (2)电场方向变成向下后，小球开始摆动做圆周运动，重力、电场力对小球做正功．由动能定理得：mv2=(mg+qE)l(1-cos37°)③ 由圆周运动知识，在最低点时，F 向＝F T －(mg ＋qE )＝m v 2l④ 由③④解得F T ＝4920mg 16．(8分)质谱仪原理如图所示，a 为粒子加速器，电压为U 1；b 为速度选择器，磁场与电场正交，磁感应强度为B 1，板间距离为d ；c 为偏转分离器，磁感应强度为B 2.今有一质量为m 、电荷量为＋e 的正电子(不计重力)，经加速后，该粒子恰能通过速度选择器，粒子进入分离器后做半径为R 的匀速圆周运动．求：(1)粒子射出加速器时的速度v 为多少？(2)速度选择器的电压U 2为多少？(3)粒子在B 2磁场中做匀速圆周运动的半径R 为多大？答案：(1)2eU 1m (2)B 1d 2eU 1m (3)1B 22U 1m e解析：(1)在a 中，e 被加速电场U 1加速，由动能定理有eU 1＝12m v 2，得v ＝2eU 1m(2)在b 中，e 受的电场力和洛伦兹力大小相等，即e U 2d ＝e v B 1，代入v 值得U 2＝B 1d 2eU 1m(3)在c 中，e 受洛伦兹力作用而做圆周运动，回转半径R ＝m v B 2e ，代入v 值得R ＝1B 22U 1m e17．(8分)下图为“解放”牌大卡车的远程车灯电路的蓄电池总功率随电流变化的图象，已知蓄电池瞬间短路时的电流为14A.求：(1)该蓄电池的电动势E 和内电阻r.(2)车头两个远程车灯的铭牌上标有“12V 、12W ”字样，若两灯并联接在蓄电池两端，则两灯消耗的总电功率为多少？答案：(1)E ＝14V ；r ＝1Ω (2)P 总＝24W解析：(1)由图可知瞬间短路时总功率P ＝196W ，由P ＝I 短E ，求出E ＝14V ，由P ＝I 2短r ，求出r ＝1Ω(2)一个车灯的电阻：R 灯＝U 2额P 额＝12Ω 两灯并联的电阻：R 并＝R 灯2＝6Ω 电路中的总电流：I ＝E R 并＋r＝2A 两灯总电功率P 总＝I 2R 并＝24W18．(8分)(2009·江苏淮安)如图所示，一根水平光滑的绝缘直槽轨连接一个竖直放置的半径为R ＝0.50m 的绝缘光滑槽轨．槽轨处在垂直纸面向外的匀强磁场中，磁感应强度B ＝0.50T.有一个质量m ＝0.10g ，带电量为q ＝＋1.6×10－3C 的小球在水平轨道上向右运动．若小球恰好能通过最高点，重力加速度g ＝10m/s 2.试求：(1)小球在最高点所受的洛伦兹力F ；(2)小球的初速度v0.答案：(1)8×10-4N (2)m/s解析：(1)设小球在最高点的速度为v ，则小球在最高点所受洛伦兹力F=qvB ①方向竖直向上；由于小球恰好能通过最高点，故小球在最高点由洛伦兹力和重力共同提供向心力，即mg －F ＝m v 2R② 将①代入②式求解可得v ＝1m/s ，F ＝8×10－4N(2)由于无摩擦力，且洛伦兹力不做功，所以小球在运动过程中机械能守恒，由机械能守恒定律可得12m v 20＝mgh ＋12m v 2③ 其中h ＝2R ④求解可得v 0＝21m/s.19．(9分)汤姆孙测定阴极射线粒子比荷的实验原理如下图所示，阴极发出的电子束沿直线射到荧光屏上的O 点时，出现一个光斑．在垂直于纸面的方向上加一个磁感应强度为3.0×10－4T 的匀强磁场后，电子束发生偏转，沿半径为7.2cm 的圆弧运动，打在荧光屏上的P 点．然后在磁场区域加一个竖直向下的匀强电场，电场强度的大小为1.14×103V/m 时，光斑P 又回到O 点，求电子的比荷．答案：1.76×1011C/kg解析：只加磁场时，电子仅受洛伦兹力作用做匀速圆周运动，轨道半径设为r ，由牛顿第二定律知qvB=，比荷为=①加上电场E以后，使偏转的电子束回到原来的直线上，是因为电子受到的电场力E q和洛伦兹力q v B平衡，因此有Eq＝q v B②由①②式得：qm＝ErB2＝1.14×1037.2×10－2×(3.0×10－4)2C/kg＝1.76×1011C/kg.。

人教版高中物理选修3-1综合检测卷一、单选题（本大题共17小题，共34分）1.以下关于电场线的说法，正确的是（）A. 电场线是电荷移动的轨迹B. 电场线是实际存在的曲线C. 在复杂电场中,电场线可以相交D. 同一幅图中,电场线越密的地方,电场强度越强2.关于摩擦起电和感应起电的实质，下列说法正确的是（）A. 摩擦起电说明通过做功可以创造电荷B. 摩擦起电说明电荷可以创造C. 感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D. 感应起电说明电荷从带电的物体转移到原来不带电的物体上去了3.关于点电荷的说法正确的是（）A. 点电荷的带电量一定是B. 实际存在的电荷都是点电荷C. 点电荷是理想化的物理模型D. 大的带电体不能看成是点电荷4.图中虚线是某电场的一组等势面．两个带电粒子从P点沿等势面的切线方向射入电场，粒子仅受电场力作用，运动轨迹如实线所示，a、b是实线与虚线的交点．下列说法正确的是( )A. 两粒子的电性相同B. a点的场强小于b点的场强C. a点的电势高于b点的电势D. 与P点相比两个粒子的电势能均增大5.A、B两个点电荷在真空中所产生电场的电场线（其中方向未标出）的分布如图所示．图中C点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称．下列说法中正确的是（）A. A、B两个点电荷一定是等量异种电荷B. A、B两个点电荷一定是等量同种电荷C. C点的电势比D点的电势高D. C点的电场强度比D点的电场强度小6.对库仑定律的数学表达式F=k的以下理解中，正确的是（）A. 此式适用于任何介质中任意两个带电体间相互作用力的计算B. 此式仅适用于真空中任意两个带电体间相互作用力的计算C. 由此式可知,当r趋于零时F趋于无限大D. 式中的k是与、及r的大小无关的恒量,且7.如图所示，a、c、b为同一条电场线上的三点，c为ab中点，a、b电势分别为ϕa=5V，ϕb=3V．则（）A. c点的电势一定为4VB. a点的场强一定比b点场强大C. 正电荷从c点运动到b点电势能一定减少D. 正电荷从a点运动到b点动能一定增加8.关于带电粒子（不计重力）在匀强电场中的运动情况，下列说法正确的是（）A. 一定做曲线运动B. 不可能做匀减速运动C. 一定是匀变速运动D. 可能做匀变速直线运动,不可能做匀变速曲线运动9.下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中,为防止麻醉剂乙醚爆炸,医生和护士要穿由导电材料制成的鞋子和外套,这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培10.如图所示,B、C、D三点都在以点电荷为圆心,半径为r的圆弧上将一试探电荷从A点分别移到B、C、D各点时,电场力做功是( )A. B. C.D.11.下列关于电功W和电热Q的说法正确的是( )A. 在任何电路中都有W UIt、Q I Rt,且W QB. 在任何电路中都有W UIt、Q I Rt,但W不一定等于QC. W UIt、Q I Rt均只有在纯电阻电路中才成立D. W UIt在任何电路中都成立, Q I Rt只在纯电阻电路中才成立12.根据电容器电容的定义式可知( )A. 电容器所带的电荷量Q越多,它的电容就越大,C与Q成正比B. 电容器不带电时,其电容为零C. 电容器两极板之间的电压U越高,它的电容就越小,C与U成反比D. 以上答案均不对13.在地球赤道上空,沿东西方向水平放置一根导线,通以自西向东方向的电流,则此导线受到地磁场的安培力作用方向为A. 竖直向上B. 竖直向下C. 由南向北D. 由西向东14.一根导线的电阻为40欧,将这根导线对折后连入电路,这根导线的电阻将变为A. 40欧B. 10欧C. 80欧D. 60欧15.如图所示的电路中,电源的电动势E和内电阻r恒定不变,电灯L发光,如果变阻器的滑片向b端滑动,则A. 电灯L更亮,安培表的示数减小B. 电灯L更亮,安培表的示数增大C. 电灯L变暗,安培表的示数减小D. 电灯L变暗,安培表的示数增大16.一个带电粒子沿垂直于磁场的方向射入一匀强磁场,粒子的一段径迹如图所示径迹上的每一小段都可以近似看成圆弧,由于带电粒子使沿途的空气电离,粒子的能量逐渐减小带电荷量不变从图中情况可以确定( )A. 粒子从b向a运动,带正电B. 粒子从a向b运动,带正电C. 粒子从a向b运动,带负电D. 粒子从b向a运动,带负电17.如图所示,带电粒子不计重力以初速度v从a点进入匀强磁场,运动中经过b点,,若撤去磁场加一个与y轴平行的匀强电场,仍以v从a点进入电场,粒子仍能通过b点,那么电场强度E与磁感应强度B之比为( )A. B. C. D.二、填空题（本大题共5小题，共20.0分，每空1分）18.a、b为电场中同一电场线上的两点，两点的电势分别为φa=8V，φb=6V．将一个带电量为6×10-19C的质子放在电场中的a点．（1）该质子在a点具有的电势能为______ J；（2）该质子从a点运动到b点，电场力做功为______ J．19.A、B两个完全相同的金属球，A球带电量为-3q，B球带电量为7q，现将两球接触后分开，A、B带电量分别变为______ 和______．20.如图所示，Q A=3×10-8C，Q B=－3×10-8C，A，B两相距6cm，在水平方向外电场作用下，A，B保持静止，悬线竖直，则A，B连线中点场强大小___________，方向______________ 。
