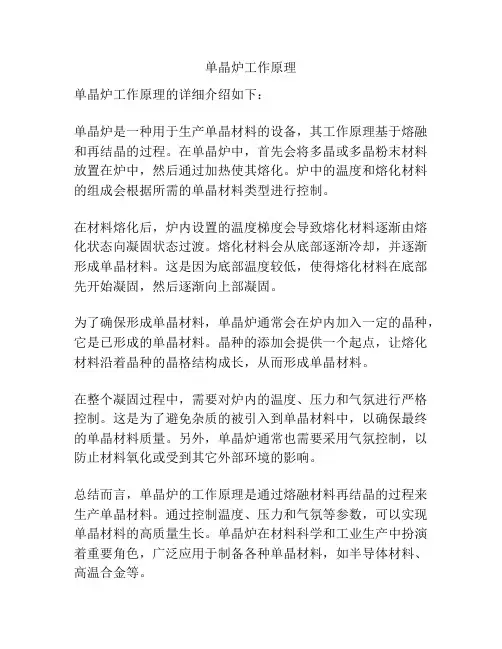

单晶炉工作原理
单晶炉工作原理的详细介绍如下：
单晶炉是一种用于生产单晶材料的设备，其工作原理基于熔融和再结晶的过程。
在单晶炉中，首先会将多晶或多晶粉末材料放置在炉中，然后通过加热使其熔化。
炉中的温度和熔化材料的组成会根据所需的单晶材料类型进行控制。
在材料熔化后，炉内设置的温度梯度会导致熔化材料逐渐由熔化状态向凝固状态过渡。
熔化材料会从底部逐渐冷却，并逐渐形成单晶材料。
这是因为底部温度较低，使得熔化材料在底部先开始凝固，然后逐渐向上部凝固。
为了确保形成单晶材料，单晶炉通常会在炉内加入一定的晶种，它是已形成的单晶材料。
晶种的添加会提供一个起点，让熔化材料沿着晶种的晶格结构成长，从而形成单晶材料。
在整个凝固过程中，需要对炉内的温度、压力和气氛进行严格控制。
这是为了避免杂质的被引入到单晶材料中，以确保最终的单晶材料质量。
另外，单晶炉通常也需要采用气氛控制，以防止材料氧化或受到其它外部环境的影响。
总结而言，单晶炉的工作原理是通过熔融材料再结晶的过程来生产单晶材料。
通过控制温度、压力和气氛等参数，可以实现单晶材料的高质量生长。
单晶炉在材料科学和工业生产中扮演着重要角色，广泛应用于制备各种单晶材料，如半导体材料、高温合金等。
单晶炉工作原理
单晶炉是一种重要的工业设备，用于制备高纯度的单晶材料，如硅晶片和蓝宝石等。
它的工作原理基于熔融和凝固的过程。
首先，将原材料放入炉中，通常是固体多晶材料。
然后，通过加热将材料熔化，使其成为液态。
为了保持材料的纯度，通常需要在无氧或惰性气氛下进行。
接下来，需要将材料重新结晶为单晶体。
为了实现这一点，单晶炉会调整温度梯度，在炉内创建一个温度梯度。
通常，炉的底部较高温，而顶部较低温。
这种温度梯度会导致材料在较高温区域熔化，然后在较低温区域重新结晶为单晶体。
为了确保新生的单晶体具有所需的纯度和晶体质量，还会采取措施来减少杂质的引入。
例如，可以使用定向凝固方法，其中引入的单晶种子作为晶体生长的起始点。
通过控制晶体的生长速度，可以使杂质更有可能被排除在晶体的生长前沿。
此外，还有一些其他因素需要考虑，如搅拌、外部压力控制和炉内气氛的控制等。
这些因素都对最终单晶体的质量和晶体结构产生影响。
总之，单晶炉通过将材料熔化然后重新结晶为单晶体的过程，制备高纯度的单晶材料。
它的工作原理涉及温度梯度的创建、杂质控制和结晶生长的调控等多个方面。
通过对这些因素的控制，可以获得高质量的单晶材料，用于各种应用领域。

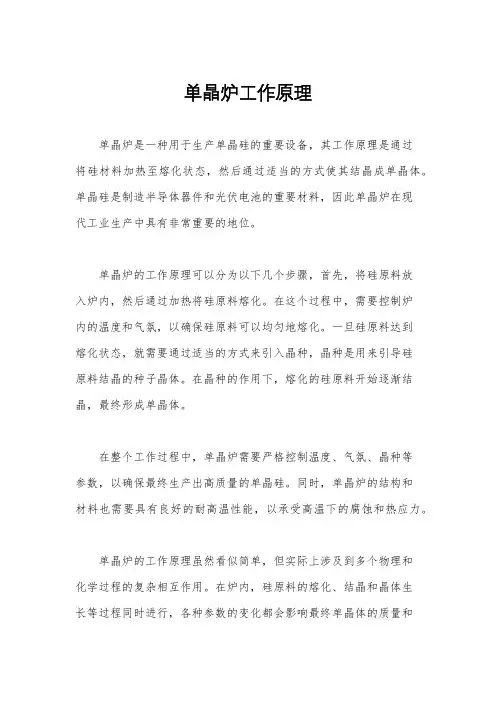

单晶炉工作原理
单晶炉是一种用于生产单晶硅的重要设备，其工作原理是通过
将硅材料加热至熔化状态，然后通过适当的方式使其结晶成单晶体。
单晶硅是制造半导体器件和光伏电池的重要材料，因此单晶炉在现
代工业生产中具有非常重要的地位。
单晶炉的工作原理可以分为以下几个步骤，首先，将硅原料放
入炉内，然后通过加热将硅原料熔化。
在这个过程中，需要控制炉
内的温度和气氛，以确保硅原料可以均匀地熔化。
一旦硅原料达到
熔化状态，就需要通过适当的方式来引入晶种，晶种是用来引导硅
原料结晶的种子晶体。
在晶种的作用下，熔化的硅原料开始逐渐结晶，最终形成单晶体。
在整个工作过程中，单晶炉需要严格控制温度、气氛、晶种等
参数，以确保最终生产出高质量的单晶硅。
同时，单晶炉的结构和
材料也需要具有良好的耐高温性能，以承受高温下的腐蚀和热应力。
单晶炉的工作原理虽然看似简单，但实际上涉及到多个物理和
化学过程的复杂相互作用。
在炉内，硅原料的熔化、结晶和晶体生
长等过程同时进行，各种参数的变化都会影响最终单晶体的质量和
产量。
因此，单晶炉的操作需要经验丰富的操作人员，并且需要严格的工艺控制和质量检测。
总的来说，单晶炉是一种关键的生产设备，其工作原理涉及到复杂的物理和化学过程。
通过严格控制各种参数和工艺，单晶炉可以生产出高质量的单晶硅，为半导体和光伏等行业提供重要的材料支持。
随着科技的不断发展，单晶炉的工作原理和设备性能也在不断改进和提高，以满足不断增长的市场需求。
单晶硅生长炉详细介绍
单晶硅生长炉是用来生长单晶硅锭的大型工业设备。
以下是关于单晶硅生长炉的详细介绍：
1. 主要结构：单晶硅生长炉主要由炉体、加热系统、控制系统、真空系统、气体系统、冷却系统等部分组成。
其中，炉体通常采用双层水冷结构，以确保设备的稳定运行和安全。
2. 加热系统：加热系统是单晶硅生长炉的核心部分，它通过电阻加热或感应加热方式将硅料加热至高温，以促进单晶硅的生长。
加热系统的温度控制精度对单晶硅的生长质量和效率有很大影响。
3. 控制系统：控制系统负责整个单晶硅生长炉的操作和监控，包括温度、压力、流量等参数的监测和控制，以及设备的自动操作和故障诊断等功能。
4. 真空系统：真空系统用于保持炉内的真空状态，以便在高温下进行单晶硅的生长。
真空系统的性能对单晶硅的生长速度和质量也有很大影响。
5. 气体系统：气体系统负责向炉内提供适量的气体，如氩气、氮气等，以促进单晶硅的生长和保护炉内环境。
6. 冷却系统：冷却系统用于将炉体和硅锭在生长过程中产生的热量带走，以维持炉内的温度和压力稳定，同时确保设备的正常运行和安全。
7. 应用领域：单晶硅生长炉主要用于光伏产业、半导体产业等领域，用于生产高质量的单晶硅锭，供后续的芯片制造和光伏电池制造使用。
总之，单晶硅生长炉是现代工业生产中的重要设备之一，其性能和质量对产品的质量和效率有很大影响。
随着科技的不断进步和应用需求的不断提高，单晶硅生长炉的技术和性能也在不断改进和完善。

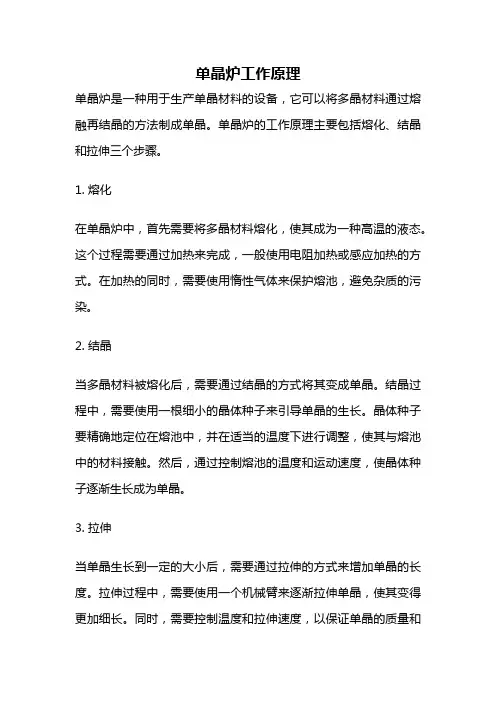

单晶炉工作原理
单晶炉是一种用于生产单晶材料的设备，它可以将多晶材料通过熔融再结晶的方法制成单晶。
单晶炉的工作原理主要包括熔化、结晶和拉伸三个步骤。
1. 熔化
在单晶炉中，首先需要将多晶材料熔化，使其成为一种高温的液态。
这个过程需要通过加热来完成，一般使用电阻加热或感应加热的方式。
在加热的同时，需要使用惰性气体来保护熔池，避免杂质的污染。
2. 结晶
当多晶材料被熔化后，需要通过结晶的方式将其变成单晶。
结晶过程中，需要使用一根细小的晶体种子来引导单晶的生长。
晶体种子要精确地定位在熔池中，并在适当的温度下进行调整，使其与熔池中的材料接触。
然后，通过控制熔池的温度和运动速度，使晶体种子逐渐生长成为单晶。
3. 拉伸
当单晶生长到一定的大小后，需要通过拉伸的方式来增加单晶的长度。
拉伸过程中，需要使用一个机械臂来逐渐拉伸单晶，使其变得更加细长。
同时，需要控制温度和拉伸速度，以保证单晶的质量和
尺寸符合要求。
总体来说，单晶炉的工作原理比较复杂，需要精确地控制各种参数，才能制备出高质量的单晶材料。
此外，单晶炉的使用还需要考虑到材料的性质、加热方式、晶体种子的选择等因素，以实现最佳的生产效果。

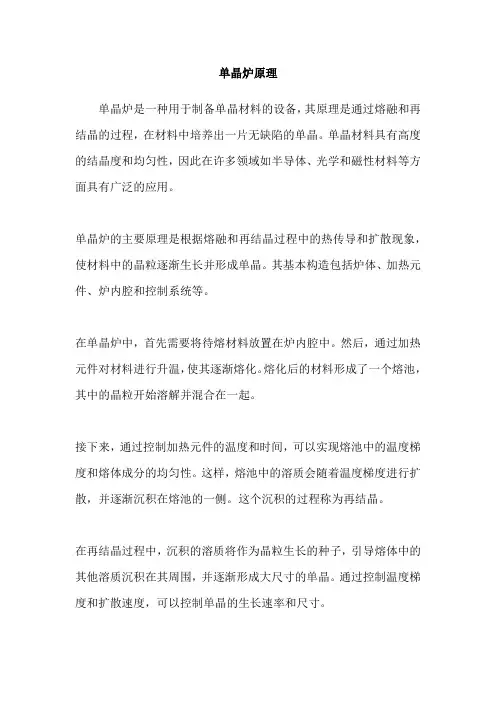

单晶炉原理
单晶炉是一种用于制备单晶材料的设备，其原理是通过熔融和再结晶的过程，在材料中培养出一片无缺陷的单晶。
单晶材料具有高度的结晶度和均匀性，因此在许多领域如半导体、光学和磁性材料等方面具有广泛的应用。
单晶炉的主要原理是根据熔融和再结晶过程中的热传导和扩散现象，使材料中的晶粒逐渐生长并形成单晶。
其基本构造包括炉体、加热元件、炉内腔和控制系统等。
在单晶炉中，首先需要将待熔材料放置在炉内腔中。
然后，通过加热元件对材料进行升温，使其逐渐熔化。
熔化后的材料形成了一个熔池，其中的晶粒开始溶解并混合在一起。
接下来，通过控制加热元件的温度和时间，可以实现熔池中的温度梯度和熔体成分的均匀性。
这样，熔池中的溶质会随着温度梯度进行扩散，并逐渐沉积在熔池的一侧。
这个沉积的过程称为再结晶。
在再结晶过程中，沉积的溶质将作为晶粒生长的种子，引导熔体中的其他溶质沉积在其周围，并逐渐形成大尺寸的单晶。
通过控制温度梯度和扩散速度，可以控制单晶的生长速率和尺寸。
在整个熔融和再结晶过程中，需要对炉体和炉内腔进行保护，以防止杂质的污染和氧化。
通常采用惰性气体如氩气进行保护，并通过真空系统将气体排出。
总的来说，单晶炉是一种利用热传导和扩散原理，通过控制温度和时间来培养无缺陷单晶的设备。
其原理和操作方法的优化，对于制备高质量的单晶材料具有重要的意义。

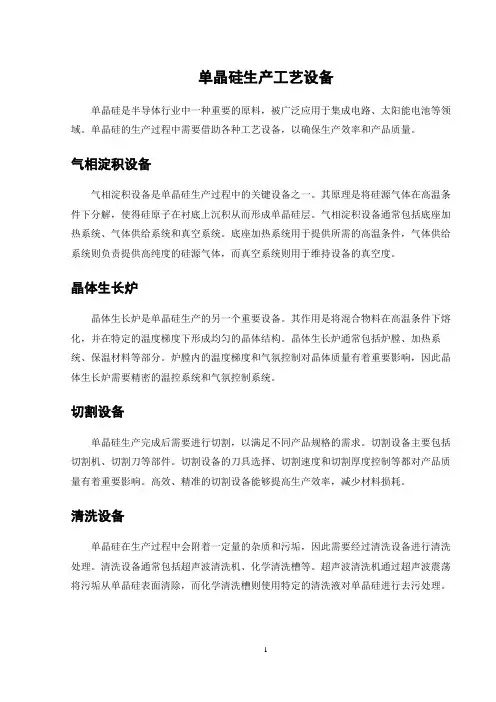

单晶硅生产工艺设备单晶硅是半导体行业中一种重要的原料，被广泛应用于集成电路、太阳能电池等领域。
单晶硅的生产过程中需要借助各种工艺设备，以确保生产效率和产品质量。
气相淀积设备气相淀积设备是单晶硅生产过程中的关键设备之一。
其原理是将硅源气体在高温条件下分解，使得硅原子在衬底上沉积从而形成单晶硅层。
气相淀积设备通常包括底座加热系统、气体供给系统和真空系统。
底座加热系统用于提供所需的高温条件，气体供给系统则负责提供高纯度的硅源气体，而真空系统则用于维持设备的真空度。
晶体生长炉晶体生长炉是单晶硅生产的另一个重要设备。
其作用是将混合物料在高温条件下熔化，并在特定的温度梯度下形成均匀的晶体结构。
晶体生长炉通常包括炉膛、加热系统、保温材料等部分。
炉膛内的温度梯度和气氛控制对晶体质量有着重要影响，因此晶体生长炉需要精密的温控系统和气氛控制系统。
切割设备单晶硅生产完成后需要进行切割，以满足不同产品规格的需求。
切割设备主要包括切割机、切割刀等部件。
切割设备的刀具选择、切割速度和切割厚度控制等都对产品质量有着重要影响。
高效、精准的切割设备能够提高生产效率，减少材料损耗。
清洗设备单晶硅在生产过程中会附着一定量的杂质和污垢，因此需要经过清洗设备进行清洗处理。
清洗设备通常包括超声波清洗机、化学清洗槽等。
超声波清洗机通过超声波震荡将污垢从单晶硅表面清除，而化学清洗槽则使用特定的清洗液对单晶硅进行去污处理。
检测设备在单晶硅生产过程中，需要对产品进行各项性能指标的检测，以确保产品符合质量标准。
检测设备通常包括晶体质量检测仪、掺杂浓度测试仪、尺寸测量仪等。
这些检测设备能够对单晶硅的结构、性能进行全面检测，为产品质量的控制提供重要数据支持。
综上所述，单晶硅生产工艺设备在单晶硅生产过程中起着不可替代的作用。
各种设备的合理配置和精密控制能够提高生产效率，保证产品质量，满足市场需求。
随着技术的不断发展，单晶硅生产工艺设备也在不断升级和完善，为单晶硅产业的发展提供了有力支持。
单晶硅生长炉单晶硅生长炉是通过直拉法生产单晶硅的制造设备。
主要由主机、加热电源和计算机控制系统三大部分组成。
1、主机部分：●机架，双立柱●双层水冷式结构炉体●水冷式阀座●晶体提升及旋转机构●坩埚提升及旋转机构●氩气系统●真空系统及自动炉压检测控制●水冷系统及多种安全保障装置●留有二次加料口2、加热器电源：全水冷电源装置采用专利电源或原装进口IGBT及超快恢复二极管等功率器件。
配以特效高频变压器，构成新一代高频开关电源。
采用移相全桥软开关（ZVS）及CPU独立控制技术，提高了电能转换效率，不需要功率因数补偿装置。
3、计算机控制系统：采用PLC和上位工业平板电脑PC机，配备大屏幕触摸式HMI 人机界面、高像素CCD测径ADC系统和具有独立知识产权的“全自动CZ法晶体生长SCADA监控系统”，可实现从抽真空—检漏—炉压控制—熔料—稳定—溶接—引晶—放肩—转肩—等径—收尾—停炉全过程自动控制。
编辑本段原理简介首先，把高纯度的多晶硅原料放入高纯石英坩埚，通过石墨加热器产生的高温将其熔化；然后，对熔化的硅液稍做降温，使之产生一定的过冷度，再用一根固定在籽晶轴上的硅单晶体（称作籽晶）插入熔体表面，待籽晶与熔体熔和后，慢慢向上拉籽晶，晶体便会在籽晶下端生长；接着，控制籽晶生长出一段长为100mm左右、直径为3～5mm的细颈，用于消除高温溶液对籽晶的强烈热冲击而产生的原子排列的位错，这个过程就是引晶；随后，放大晶体直径到工艺要求的大小，一般为75～300mm，这个过程称为放肩；接着，突然提高拉速进行转肩操作，使肩部近似直角；然后，进入等径工艺，通过控制热场温度和晶体提升速度，生长出一定直径规格大小的单晶柱体；最后，待大部分硅溶液都已经完成结晶时，再将晶体逐渐缩小而形成一个尾形锥体，称为收尾工艺。
这样一个单晶拉制过程就基本完成，进行一定的保温冷却后就可以取出。
直拉法，也叫切克劳斯基（J.Czochralski）方法。
单晶硅生长原理及工艺摘要：介绍了直拉法生长单晶硅的基本原理及工艺条件。
通过控制不同的工艺参数（晶体转速：2.5、10、20rpm；坩埚转速： 1.25、5、10），成功生长出了三根150×1000mm 优质单晶硅棒。
分别对这三种单晶硅样品进行了电阻率、氧含量、碳含量、少子寿命测试，结果表明，当晶体转速为10rpm，坩埚转速为5rpm，所生长出的单晶硅质量最佳。
最后分析了氧杂质和碳杂质的引入机制及减少杂质的措施。
关键词：单晶硅；直拉法生长；性能测试；氧杂质；碳杂质中图分类号：O782 文献标识码：A 文章编号：1672 －9870（2009）04 －0569 －05收稿日期：2009 07 25基金项目：中国兵器科学研究院资助项目（42001070404）作者简介：刘立新（1962 ），男，助理研究员，E-mail：lxliu2007@。
刘立新1，罗平1，李春1，林海1，张学建1，2，张莹1（1.长春理工大学材料科学与工程学院，长春130022；2.吉林建筑工程学院，长春130021）Growth Principle and Technique of Single Crystal SiliconLIU Lixin1，LUO Ping1，LI Chun1，LIN Hai1，ZHANG Xuejian1，2，ZHANG Ying1（1.Changchun University of Science and Technology，Changchun 130022；2. Jilin Architectural and civil Engineering institute，Changchun 130021）Abstract：This paper introduces the basic principle and process conditions of single crystal silicon growth by Cz method.Through controlling different process parameters (crystal rotation speed: 2.5，10，20rpm; crucible rotation speed: -1.25，-5，-10)，three high quality single crystal silicon rods with the size of 150×1000mm were grown successfully. Performancemeasurements of three single crystal silicon samples were performed including resistivity，oxygen and carbon content，minority carrier lifetime，respectively. The results show that as-grown single crystal silicon has the optimal qualitywhen crystal rotation speed is 10rpm，and crucible rotation speed is -5rpm. Finally，the introducing mechanism of oxygenand carbon impurities，and the way to reduce the impurities were discussed.Key words：single crystal silicon；growth by Cz method；performance measurements；oxygen impurities；carbon impurities单晶硅属于立方晶系，金刚石结构，是一种性能优良的半导体材料。
直拉单晶炉的内部构造及工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言直拉单晶炉是用于生产单晶硅的关键设备之一，在半导体产业中具有重要地位。
单晶炉工作原理
基本原理：多晶体硅料经加热熔化，待温度合适后。
经过骸籽晶浸入，熔接，引晶，放肩，转肩，等经，收尾等步骤，完成一根单晶锭的拉制。
金属单晶，由于所有的真空系统都会存在漏气，所以如果空气对骇体的质量影响较大就要采用气氛保护。
我生长单晶的时候用的是高纯Ar，生长时大概有十几个大气压吧。
生长气氛主要还是根据你具体生长的材料和你设备可以保持的真空度而定，如果你的炉子保压不是很好，而且设计当中也可以承受一定的正压就建议使用正压生长。
直拉单晶硅生产过程中的拆炉流程是在收尾完成后停炉6个小时左右的时间进行的，正常情况下是取出晶体，对炉内的挥发物进行清除，并用酒精擦洗。
检查热场（石墨托碗、加热器、电极等）是否正常，并根据生产炉次对机械真空泵进行清洗换油。
然后进入下一炉的生产流程：装料---抽真空----化料----拉制----停炉---拆炉。
半导体工艺设备之单晶炉半导体工艺设备为半导体大规模制造提供制造基础。
摩尔定律，给电子业描绘的前景，必将是未来半导体器件的集成化、微型化程度更高，功能更强大。
这里先介绍半导体工艺的头道工序——单晶体拉胚的单晶炉。
单晶炉单晶炉，全自动直拉单晶生长炉，是一种在惰性气体（氮气、氦气为主）环境中，用石墨加热器将多晶硅等多晶材料熔化，用直拉法生长无错位单晶的设备。
单晶硅炉型号有两种命名方式，一种为投料量，一种为炉室直径。
比如 120、150 等型号是由投料量决定， 85 炉则是指主炉筒的直径大小。
单晶硅炉的主体构成由主机、加热电源和计算机控制系统三大部分组成。
单晶硅片工艺流程硅，Si，地球上含硅的东西很多，好像90%以上都是晶硅的，也就是单晶硅。
太阳能级别的硅纯度6N以上就可以了。
开始是石头，（石头都含硅），把石头加热，变成液态，再加热变成气态，把气体通过一个密封的大箱子，箱子里有N多的子晶加热，两头用石墨夹住，气体通过这个箱子，子晶会把气体中的一种吸符到子晶上，子晶慢慢就变粗了，因为是气体变固体，所以很慢，一个月左右，箱子里有就了很多长长的原生多晶硅。
单晶硅片由此进入生产流程：1、酸洗：使用稀硝酸HNO3,进行清洗，去除表面杂质及提炼时产生的四氯化硅。
2、清洗：清洗硅料经过酸洗后的残留杂质。
3、单晶硅料烘干：去除水分。
4、挑料：区分P型，N型硅料。
5、配料：对拉晶的硅料型号进行匹配。
6、单晶炉拉晶：7、硅棒检测：检查有无位错，棱线断等现象。
8、开断：将单晶硅棒用带锯条切割成四方体。
9、包装：将开断后的单晶硅棒进行包装，送至下一道工序10、磨圆：将单晶硅棒四个直角进行磨圆。
11、多线切割：瑞士的264，265。
日本的PV800,MDM442DM 设备进行切割 0.33mm。
12、清洗：13、单晶硅片检测：单晶炉的结构单晶炉炉体（包括炉底板、主炉室、炉盖、隔离阀室、副炉室、籽晶提升旋转机构和坩埚提升旋转机构）由304L不锈钢制造。
单晶硅生长炉详细介绍单晶硅生长炉是用于生产单晶硅的设备，它是半导体材料工业中最重要的设备之一。
单晶硅是制造半导体器件和太阳能电池的基础材料，具有非常高的纯度和晶格完整性。
单晶硅生长炉采用了多次熔融和凝固的过程，通过控制温度和气氛条件，使硅材料逐渐形成单晶结构。
以下是单晶硅生长炉的详细介绍：1. 炉体结构：单晶硅生长炉通常由炉体、加热器、温度控制系统、气氛控制系统和旋转机构组成。
炉体通常由石英材料制成，因为石英具有良好的耐高温性能和化学稳定性。
2. 加热器：炉体内部的加热器用于提供高温条件，以使硅材料熔融并形成单晶结构。
常用的加热方式包括电阻加热和感应加热。
3. 温度控制系统：温度控制系统用于确保炉体内部的温度稳定和均匀。
它通常包括温度传感器、温度控制器和加热功率调节器。
温度控制系统可以根据需要自动调节加热功率，以实现精确的温度控制。
4. 气氛控制系统：气氛控制系统用于控制炉体内的气氛条件，以确保单晶硅的质量。
常用的气氛包括惰性气体（如氩气）和氢气。
气氛控制系统可以实现气氛的流动和交换，并根据需要添加其他气体或化学物质。
5. 旋转机构：单晶硅生长炉通常采用旋转机构来实现硅材料的均匀熔融和凝固。
旋转机构可以使炉体内的硅材料均匀受热，并通过旋转来形成单晶结构。
单晶硅生长炉的工作过程通常包括以下步骤：首先，将多晶硅块放入炉体中，并加热到足够高的温度，使硅材料熔化。
然后，通过旋转机构和温度控制系统的控制，使熔融的硅材料逐渐冷却凝固，形成单晶硅结构。
在整个过程中，温度和气氛条件需要精确地控制，以确保单晶硅的高纯度和晶格完整性。
单晶硅生长炉是一种关键的设备，用于生产高纯度的单晶硅材料。
它通过控制温度、气氛和旋转等参数，实现硅材料的熔融和凝固，最终形成单晶结构。
单晶硅生长炉在半导体材料工业和太阳能电池制造领域具有广泛的应用。
半导体生长炉原理一、物理基础半导体生长炉是利用物理气相沉积原理，在单晶衬底上生长高质量单晶薄膜的关键设备。
其物理基础主要涉及到热力学和动力学原理。
在高温条件下，源气体在炉内发生物理和化学变化，形成所需的单晶薄膜。
二、化学基础半导体生长炉的化学基础主要涉及到化学气相沉积(CVD)的原理。
在高温条件下，源气体在炉内发生化学反应，生成所需的单晶薄膜。
不同的源气体和反应条件可以生长出不同性质的薄膜。
三、工艺流程半导体生长炉的工艺流程包括以下几个步骤：装载、抽真空、加热、气体处理、生长、冷却和卸料。
装载是将待生长单晶衬底放入炉内。
抽真空是为了排除炉内空气，降低氧含量和水分，从而提高薄膜质量。
加热是为了提供足够的高温，使源气体发生反应。
气体处理是为了将源气体转化为所需成分，并调整其浓度和流量。
生长是利用物理或化学气相沉积方法，在单晶衬底上生长单晶薄膜。
冷却是为了降低温度，防止薄膜开裂或脱落。
卸料是将生长好的单晶薄膜从炉内取出。
四、控制系统半导体生长炉的控制系统包括温度控制、压力控制、气体流量控制等部分。
温度控制是通过调节加热器的功率来实现炉内温度的稳定控制。
压力控制是通过调节真空泵和进气阀来实现炉内压力的稳定控制。
气体流量控制是通过调节气体流量计和控制阀来实现气体流量的精确控制。
五、检测与监控为了确保半导体生长炉的正常运行和生产出高质量的单晶薄膜，需要对炉内温度、压力、气体浓度等参数进行实时检测与监控。
这些参数的波动都会影响到薄膜的质量和生长速率，因此需要对其进行精确控制和调整。
此外，还需要定期对设备进行维护和清洗，以确保设备的正常运行和使用寿命。
六、设备维护与清洗半导体生长炉的设备维护与清洗是非常重要的环节，可以保证设备的正常运行和使用寿命。
定期对设备进行维护和清洗可以避免设备出现故障或性能下降等问题。
在进行设备维护与清洗时，需要采取安全措施，确保人员安全和设备的完好性。
同时，还需要对设备进行定期检查和检测，以确保设备的性能和稳定性。
晶体生长炉工作原理
晶体生长炉是一种用于制备单晶体的设备，它的工作原理基于熔融法或气相法。
在熔融法中，晶体生长炉通常由一个高温炉体和一个熔融炉材料的容器组成。
首先，原料或炉材料被加热到高温，使其熔化成为熔融液。
然后，一个晶体种子或衬底以适当的方式被放置在熔融液中，并逐渐从中抽出。
随着晶体种子的抽出，熔融液会在种子上结晶，形成单晶体。
晶体生长炉通过控制温度、压力和抽取速度等参数来控制晶体的生长速度和质量。
在气相法中，晶体生长炉通常由一个高温炉体和一个热源、气体供应和排放系统组成。
首先，气相中的原料被加热到高温，产生活性物种。
然后，活性物种在合适的条件下沉积在晶体衬底上，逐渐生长成为单晶体。
晶体生长炉通过控制温度、气体流量和化学反应条件等参数来控制晶体的生长速度和质量。
总体来说，晶体生长炉的工作原理是利用熔融法或气相法，通过控制各种参数来促进晶体的生长和形成。
不同的晶体生长方法和炉体设计适用于不同类型的晶体材料和应用领域。
单晶硅生长炉原理
单晶硅生长炉原理
首先，把高纯度的多晶硅原料放入高纯石英坩埚，通过石墨加热器产生的高温将其熔化；然后，对熔化的硅液稍做降温，使之产生一定的过冷度，再用一根固定在籽晶轴上的硅单晶体（称作籽晶）插入熔体表面，待籽晶与熔体熔和后，慢慢向上拉籽晶，晶体便会在籽晶下端生长；接着，控制籽晶生长出一段长为100m
单晶硅生长炉
m左右、直径为3～5mm的细颈，用于消除高温溶液对籽晶的强烈热冲击而产生的原子排列的位错，这个过程就是引晶；随后，放大晶体直径到工艺要求的大小，一般为75～300mm，这个过程称为放肩；接着，突然提高拉速进行转肩操作，使肩部近似直角；然后，进入等径工艺，通过控制热场温度和晶体提升速度，生长出一定直径规格大小的单晶柱体；最后，待大部分硅溶液都已经完成结晶时，再将晶体逐渐缩小而形成一个尾形锥体，称为收尾工艺；这样一个单晶拉制过程就基本完成，进行一定的保温冷却后就可以取出。
直拉法，也叫切克劳斯基（J.Czochralski）方法。
此法早在1917年由切克劳斯基建立的一种晶体生长方法，用直拉法生长单晶的设备和工艺比较简单，容易实现自动控制，生产效率高，易于制备大直径单晶，容易控制单晶中杂质浓度，可以制备低电阻率单晶。
据统计，世界上硅单晶的产量中70％～80％是用直拉法生产的。
单晶硅生长炉现状
目前国内外晶体生长设备的现状如下：
美国KAYEX公司
国外以美国KAYEX公司为代表，生产全自动硅单晶体生长炉。
KAYEX公司是目前世界上最大，最先进的硅单晶体生长炉制造商之一。
KAYEX的产品早在80年代初就进入中国市场，已成为中国半导体行业使用最多的品牌。
该公司生长的硅晶体生长炉从抽真空－检漏－熔料－引晶－放肩－等径－收尾到关机的全过程由计算机实行全自动控制。
晶体产品的完整性与均匀性好，直径偏差在单晶全长内仅±1mm。
主要产品有CG3000、CG6000、KAYEX100PV、KAYEX120PV、KEYEX150，Vision300型，投料量分别为30kg、60kg、100kg、120kg、150kg、300kg。
单晶硅生长炉(3张)
德国CGS GmbH公司
德国Crystal Growing Systems (CGS) GmbH公司成立于1999年8月，其前身为德国莱宝公司晶体生长部。
目前其产品已经覆盖生产6”到16”单晶硅棒的设备，设备主要有EKZ2700、 EKZ 3500/200、EKZ 3000/300，EKZ 3000/400型，投料量分别为60kg、150kg、300kg，400kg。
EKZ-2700 EKZ3500/200 EKZ3000/300 EKZ3000/400
图6 德国CGS公司单晶炉图（来自公司产品样本）
中国西安理工大学研究所
国内以西安理工大学的晶体生长设备研究所为代表，自61年起开始生产晶体生长设备。
主要产品有TDR-62B、TDR-70B、TDR-80。
上虞晶盛机电工程有限公司是国内单晶硅生长炉行业的后起之秀，自主研发了真正的全自动控制系统，产品迅速占领了IC级硅材料行业和高端太阳能行业，主要产品有TDR80A-ZJS、TDR80B-ZJS、TDR80C-ZJS、TDR85A-ZJS、
TDR95A-ZJS、TDR112A-ZJS。
晶体炉特点
HD系列硅单晶炉的炉室采用3节设计。
上筒和上盖可以上升并向两边转动，便于装料和维护等。
炉筒升降支撑采用双立柱设计，提高稳定性。
支撑柱安装在炉体支撑平台的上面，便于平台下面设备的维护。
炉筒升降采用丝杠提升技术，简便干净。
全自动控制系统采用模块化设计，维护方便，可靠性高，抗干扰性好。
双摄像头实时采集晶体直径信息。
液面测温确保下籽晶温度和可重复性。
炉内温度或加热功率控制方式可选，保证控温精度。
质量流量计精确控制氩气流量。
高精度真空计结合电动蝶阀实时控制炉内真空度。
上称重传感器用于晶棒直径的辅助控制。
伺服电机和步进电机的混合使用，即可满足转动所需的扭矩，又可实现转速的精确控制。
质量流量计精确控制氩气流量。
自主产权的控制软件采用视窗平台，操作方便简洁直观。
多种曲线和数据交叉分析工具提供了工艺实时监控的平台。
完整的工艺设定界面使计算机可以自动完成几乎所有的工艺过程。
加热电源采用绿色纵向12脉冲直流电源。
比传统直流电源节能近15%。
特殊的温场设计使晶体提拉速度提高20-30%。
