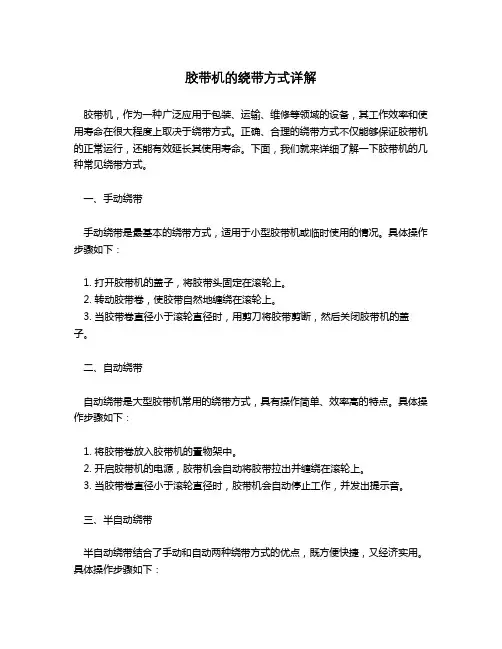

胶带机的绕带方式详解
胶带机，作为一种广泛应用于包装、运输、维修等领域的设备，其工作效率和使用寿命在很大程度上取决于绕带方式。
正确、合理的绕带方式不仅能够保证胶带机的正常运行，还能有效延长其使用寿命。
下面，我们就来详细了解一下胶带机的几种常见绕带方式。
一、手动绕带
手动绕带是最基本的绕带方式，适用于小型胶带机或临时使用的情况。
具体操作步骤如下：
1. 打开胶带机的盖子，将胶带头固定在滚轮上。
2. 转动胶带卷，使胶带自然地缠绕在滚轮上。
3. 当胶带卷直径小于滚轮直径时，用剪刀将胶带剪断，然后关闭胶带机的盖子。
二、自动绕带
自动绕带是大型胶带机常用的绕带方式，具有操作简单、效率高的特点。
具体操作步骤如下：
1. 将胶带卷放入胶带机的置物架中。
2. 开启胶带机的电源，胶带机会自动将胶带拉出并缠绕在滚轮上。
3. 当胶带卷直径小于滚轮直径时，胶带机会自动停止工作，并发出提示音。
三、半自动绕带
半自动绕带结合了手动和自动两种绕带方式的优点，既方便快捷，又经济实用。
具体操作步骤如下：
1. 将胶带卷放入胶带机的置物架中。
2. 按下胶带机的启动按钮，胶带机会自动将胶带拉出一段距离。
3. 手动将胶带固定在滚轮上，然后松开启动按钮，胶带机会自动进行绕带。
4. 当胶带卷直径小于滚轮直径时，胶带机会自动停止工作，并发出提示音。
以上就是胶带机的三种主要绕带方式，每种方式都有其适用的场合和优点。
用户应根据自身的实际需求，选择合适的绕带方式，以提高工作效率，延长胶带机的使用寿命。

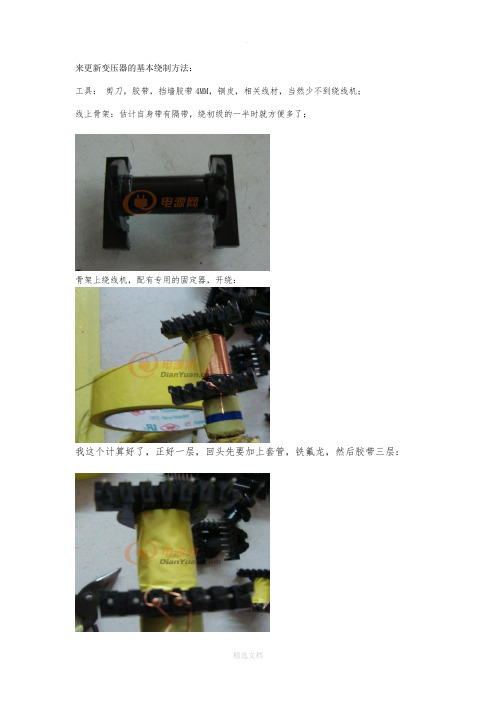

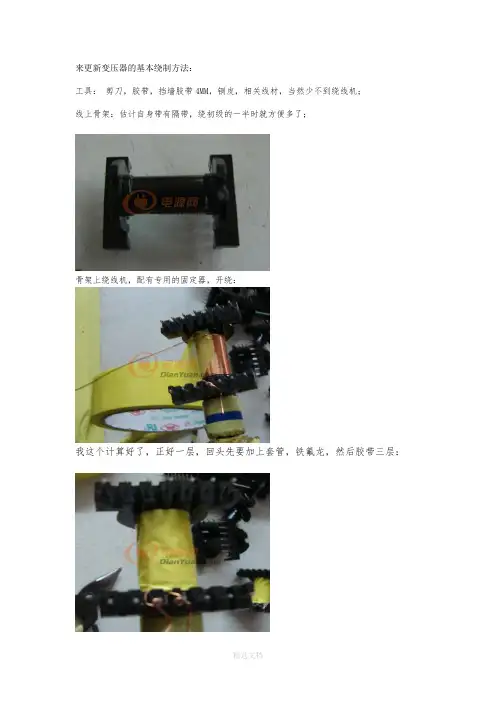

来更新变压器的基本绕制方法：工具：剪刀，胶带，挡墙胶带4MM，铜皮，相关线材，当然少不到绕线机；线上骨架：估计自身带有隔带，绕初级的一半时就方便多了；骨架上绕线机，配有专用的固定器，开绕：我这个计算好了，正好一层，回头先要加上套管，铁氟龙，然后胶带三层：绕制的线包必须整齐，不应出现乱的现象。
接着准备屏蔽层，先绕制两边的当前，一边一个4MM：屏蔽层铜皮为0.1MM铜皮，预先焊接连接线，套上铁氟龙套管，我采取1.1屏蔽绕制铜皮两边用胶带包好，防止短路。
绕完屏蔽的变压器图，我一般挂脚地线上，注意屏蔽铜箔的接头处。
绕弯后再绕制3层胶带：下面就是次级了，还是先绕制两边的挡墙，还是一边4MM。
将起头用铁氟龙套管套好，压在挡墙下面以方便绕制，我一般在圈数少的时候都是居中密绕，回线同样用套管套好。
当然也有人用均绕的方法。
绕完后同样是三层胶带接着准备绕制第二个屏蔽，在绕制前一样要挡墙，做好屏蔽，套好套管：挂脚同样与第一个屏蔽再三层胶带：再下面就是初级的另一半了，同样要挡墙，一边4MM起头为第一个半初级的尾头，同样套上套管，绕制必须精密，不得重叠，如有第二层，必须有一层胶带隔离：回头同样是套管，然后胶带三层：绕完后同样是挡墙，一边4MM，起头套套管居中密绕：回头同样套管，三层胶带，但是注意胶带的结尾出，一般结尾处才估计的侧面：绕制基本完成，接着做头，一般粗线绕制完整的一圈就够了，较细的先多绕几圈，但是都不能超过估计得固定位：接着搪锡，磨磁芯调电感量，用合适的胶带固定磁芯：磁芯手工带水，用细磨石磨的。
当然标准工艺要溱漆处理，并点胶固定磁芯。
高性能的会用三重线或丝包线：。
绝缘胶带的种类及包缠方法
绝缘胶带的种类主要有以下几种：
1. PVC绝缘胶带：主要用于电线、电缆绝缘包裹，具有耐酸碱、耐油、防水等特点。
2. 橡胶绝缘胶带：具有良好的绝缘性能和耐高温性能，常用于电力设备的绝缘包裹。
3. 云母绝缘胶带：主要由云母片和胶水制成，具有很好的电气绝缘性能和耐高温性能，常用于电机、电缆等设备的绝缘包裹。
4. 纺织胶带：采用织物作为基材，涂布特殊的胶水制成，常用于临时绝缘、线缆固定等场合。
关于绝缘胶带的包缠方法，主要有以下几种：
1. 搭接包裹法：将胶带的一段搭接在被包裹物体上，然后用手或工具缠绕。
这种方法适合包裹直径较大的电线电缆。
2. 半折叠卷绕法：按照需要包裹的长度，将胶带沿宽度方向折叠，然后沿着长度方向卷绕。
这种方法适合需要包裹较长的电线电缆。
3. 捆扎法：在被包裹物体上固定一个端点，然后将胶带拉紧，绕圈缠绕至固定的另一个端点。
这种方法适合固定线束、固定电缆等。
4. 交叉包缠法：将胶带分别从不同方向交叉包裹，形成交叉覆盖，以增加绝缘效果。
这种方法适合对绝缘要求较高的场合。
在包缠时，需要确保胶带拉紧，并且保证胶带的每一层都有重叠覆盖，以达到较好的绝缘效果。
同时，要注意保护胶带，避免受到撕裂、摩擦等损坏。

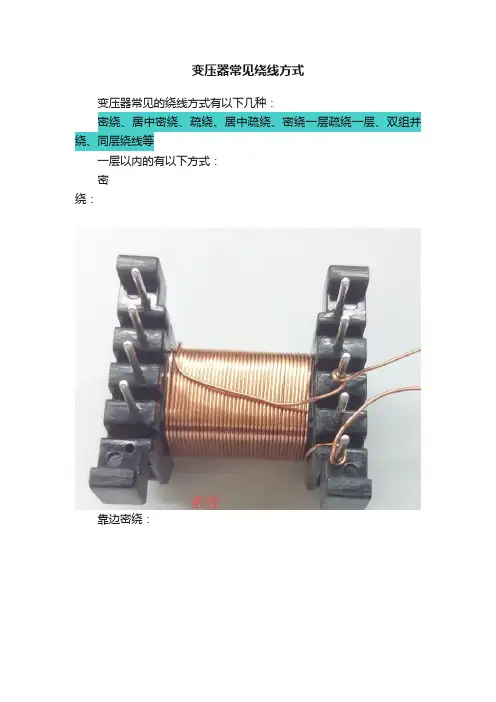

变压器常见绕线方式
变压器常见的绕线方式有以下几种：
密绕、居中密绕、疏绕、居中疏绕、密绕一层疏绕一层、双组并绕、同层绕线等
一层以内的有以下方式：
密
绕：
靠边密绕：
居中密绕：
层间绝缘：
疏绕：
居中疏绕：
一层以上的会有以下绕线方式：
密绕一层疏绕一层：
双组并绕：
同层绕线：
以上就是变压器中经常见的绕线方式！
大多的绕线方式安排一般都会有以下的意义：
1：增加绕组间的耦合，降低漏感！（如：疏绕，双组并绕）2：增加安全距离，防止耐压不良！（如：居中密绕，居中疏绕）。
胶带缠绕的分类、方法和动作要领介绍展开全文胶带缠绕的通用方法：用左手握住导线，右手拿胶带。
用拇指控制胶带，并用中指和食指的力量使胶带从左往右螺绕式的转动。
具体操作方法如图示：胶带缠绕的分类：1、定位缠绕(点缠)按照工艺文件要求，对准工装板上的相应的指示杆，找出定点，左手握紧导线，用胶带重叠缠绕2圈，不得斜绕。
（特殊说明除外）动作要领：撕开胶带20MM，面向案板站立，左手握于导线位置上，食指贴附胶带，右手拇指和食指拳头式握住胶带，上下翻滚胶带2次，紧贴导线撕下胶带。
2、间隔缠绕(裸缠)始端缠绕1圈，缠绕过程中不反胶，裸距符合工艺或产品要求，结尾缠绕1圈。
缠绕末端不脱落，不翘起。
（特殊说明除外）动作要领：撕开胶带20MM，面向案板站立，导线开始位置缠绕1圈后，用右手控制胶带成45度角向前进方向拉开一定距离翻滚，左手大拇指摁下胶带完成翻滚动作。
3、覆盖缠绕(密缠)始端重叠缠绕1圈，缠绕过程中不反胶不露线，搭接符合工艺或产品要求，缠绕末端不脱落，不翘起。
（特殊说明除外）动作要领：撕开胶带20MM，面向案板站立，左手食指贴附胶带，右手拇指和食指将胶带拉上导线，左手拇指摁下胶带完成翻滚。
动作要领：撕开胶带20MM，侧身站立，左手拿塑件食指贴附胶带，右手握胶带于掌心，食指与中指控制胶带旋转方向缠绕1圈后保持胶带与导线45角缠绕。
4、固定式缠绕1）波纹管(内封闭)与波纹管一端齐平的导线上至少缠绕2圈，距离为25mm-50mm 或一个胶带宽。
将波纹管插入胶带到工艺规定位置，在波纹管上重叠缠绕2圈，缠绕距离为25mm-50mm或一个胶带宽。
动作要领：撕开胶带20MM，面向案板站立，左手食指贴附导线，右手拇指与食指控制胶带旋转方向，左手握波纹管螺旋推动至指定位置并将胶带置于波纹管开口处。
2）波纹管(外封闭)管径小于18MM，19MM胶带缠绕需：6圈。
管径大于18MM，19MM胶带缠绕需：7-8 圈。
先在波纹管末端上缠绕2圈，中途2-4圈，结尾重叠2圈。
导线连接处用绝缘胶带包扎的标准方法图解。
在各种安装维修过程中，经常要对各种电线进行对接。
为了进行连接，导线连接处的绝缘层已被去除。
导线连接完成后，必须对所有绝缘层已被去除的部位进行绝缘处理，以恢复导线的绝缘性能，恢复后的绝缘强度应不低于导线原有的绝缘强度。
导线连接处的绝缘处理通常采用绝缘胶带进行缠裹包扎。
一般电工常用的绝缘带有黄蜡带、涤纶薄膜带、黑胶布带、塑料胶带、橡胶胶带等。
绝缘胶带的宽度常用20mm的，使用较为方便。
1．一般导线接头的绝缘处理一字形连接的导线接头可按图1所示进行绝缘处理，先包缠一层黄蜡带，再包缠一层黑胶布带。
将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠，包缠两圈后进入剥除了绝缘层的芯线部分[见图1(a)]。
包缠时黄蜡带应与导线成55°左右倾斜角，每圈压叠带宽的1/2[见图1(b)]，直至包缠到接头右边两圈距离的完好绝缘层处。
然后将黑胶布带接在黄蜡带的尾端，按另一斜叠方向从右向左包缠[见图1(c)、图1(d)]，仍每圈压叠带宽的1/2，直至将黄蜡带完全包缠住。
包缠处理中应用力拉紧胶带，注意不可稀疏，更不能露出芯线，以确保绝缘质量和用电安全。
对于220V线路，也可不用黄蜡带，只用黑胶布带或塑料胶带包缠两层。
在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带。
图12．T字分支接头的绝缘处理导线分支接头的绝缘处理基本方法同上，T字分支接头的包缠方向如图2所示，走一个T字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线都应包缠到完好绝缘层的两倍胶带宽度处。
图23．十字分支接头的绝缘处理对导线的十字分支接头进行绝缘处理时，包缠方向如图3所示，走一个十字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线也都应包缠到完好绝缘层的两倍胶带宽度处。
图3•电线的几种标准接法。
•看牛人是如何接电线的。
•房间灯的双控开关这样接线最简单！•中央空调电源线接线要求分析与方法。
•安装维修中带电作业时，该如何断电接线？学电工知识！。
电工接线缠绕方法
1. 直线接线法：即将两个导线排成一条直线，端头齐平，用绝缘胶带或绝缘带包好固定，常用于直线布线。
2. 交叉接线法：即将两个导线相交，螺旋绕在一起，用绝缘胶带或绝缘带固定，常用于交叉布线。
3. 扭曲接线法：即将两个导线对着另一个导线扭曲绕在一起，用绝缘胶带或绝缘带固定，常用于无法直接连接的地方。
4. 平行接线法：即将两个导线并排放置，端头齐平，用绝缘胶带或绝缘带固定，常用于平行布线。
5. T型接线法：即将一根导线与两根导线相连接，将一端绕在两根导线上，将另一端与第三根导线相连，常用于分支电路。
6. 直角接线法：即将两根导线呈直角相交，将一端分别绕在两根导线上，将另一端与第三根导线相连，常用于分支电路。
7. 夹式接线法：即将导线夹在接线端子中，旋紧螺丝即可，常用于固定和连接中小截面导线。
8. 熔接接线法：即将导线加热至熔化状态，利用导线自身的黏合力连接，常用于连接大截面导线。

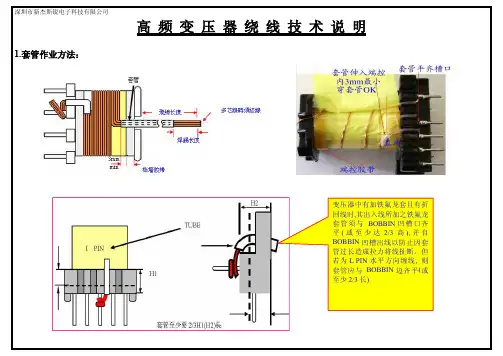

深圳市新杰斯锐电子科技有限公司高频变压器绕线技术说明1.套管作业方法：变压器中有加铁氟龙套且有折回线时,其出入线所加之铁氟龙套管须与BOBBIN凹槽口齐平(或至少达2/3高),并自BOBBIN凹槽出线以防止因套管过长造成拉力将线扯断。
但若为L PIN水平方向缠线,则套管应与BOBBIN边齐平(或至少2/3长)2.绕线方式根据变压器要求不同,绕线的方式大致可分为以下几种:（1）密绕（3）定位绕（4）并绕（2）疏绕说明：1、密绕:布线紧密整齐的排线,线与线间没有空隙.（如图1）2、疏绕：布线整齐、均匀的排线,线与线间有一定的空隙.（如图2）3、定位绕：绕线指定在固定的位置，一般是在骨架两侧或中间（如图3）。
4、并绕:两根以上的WIRE 同时平行绕同一个绕组或不同的绕组绕线不可交叉.此绕法大致可分为四种情况（如图4）；1.当起绕和结束（出入线）在骨架同一侧时，结束端回线前须贴一块横越胶布作隔离;2.出入线应和绕线方向垂直，不能斜着出线。
3.绕线时需均匀平整绕满线架绕线区为原则，除工艺文件有特殊规定绕法，则以工程文件为准；出入线于使用骨架之凹槽出线时，原则上以一线一凹槽方式出线，若同一脚有多组可使用同一凹槽或相邻的凹槽出线，要求在焊锡及装套管时要注意避免短路。
1）直立式理线标准A 细线，粗线均需理满一圈以上，理线位置介于底座与凸台的2/3高处（不足者增加理线圈数）B 线头长不可超过相邻两脚距离的一半且最长不可超过1mmC 多组线并绕理线，细线放在最上层且不可理完一股再理另外一股。
D 如有套管时，套管的长度不低于底座E 同槽不同脚理线时，同向而绕则可以。
2）卧式理线标准A 理线平均分布在脚上，线头至少要超过线脚的一半（不足者增加理线圈数补足，但最多不可超过线脚长）B 理线自脚根部理起螺旋向上且最少理满一圈以上。
C 线头长不可超过相邻两脚距离的一半且最长不可超过1mmD 多组线并绕理线，细线放在最上层且不可理完一股再理另外一股。
变压器的绕制方法引言：变压器是电力系统中常用的电力设备之一，它用于改变电压的大小，并且在电能传输和分配中起着重要的作用。
变压器的性能和效率很大程度上取决于其绕制方法。
本文将介绍变压器的绕制方法，包括主要的绕制结构和步骤，以及常见的绕制技术和工艺。
一、绕制结构1.1主要组成部分变压器的绕制主要由两个部分组成：主绕组和副绕组。
主绕组通常连接到电源和负载侧，负责改变电压的大小；副绕组通常是主绕组的一部分，用于改变电流的大小。
除了主绕组和副绕组之外，变压器还包括铁芯和绕制绝缘材料等组成部分。
1.2绕制结构类型根据变压器的使用场景和性能要求，绕制结构可以分为多种类型，其中包括常见的叠绕式和螺旋绕式。
叠绕式变压器采用多个绕组叠加在一起，从而形成一个整体结构。
螺旋绕式变压器采用一条长导线来绕制绕组，使得电流更加均匀分布。
此外，还有专门的绕制结构用于特殊场景下的应用，如套管绕组、脱落绕组等。
二、绕制方法2.1绕制步骤变压器的绕制通常需要按照以下步骤进行：步骤一：准备工作，包括确定绕制结构、计算绕组参数、选取合适的导线和绝缘材料等。
步骤二：制作绕组骨架，即根据设计要求，在绕线架上制作绕线架结构，以便后续的绕线工作。
步骤三：绕制主绕组，根据设计要求，选择合适的导线，并按照既定的绕制方式将导线绕制在绕线架上。
步骤四：绕制副绕组，通常是在主绕组的基础上进行叠加或者继续绕制。
步骤五：绝缘处理，即在绕制完成后，对绕组进行绝缘处理，以确保电气安全性能。
步骤六：调试测试，包括绕组的电气性能测试和负载性能测试等，确保变压器的正常运行。
2.2绕制技术和工艺在变压器绕制过程中，还有一些常用的技术和工艺可供选择，以提高变压器的性能和效率。
其中包括：技术一：多层绕制技术，即通过将导线分为多个层次进行绕制，以减小绕组的尺寸和电阻，提高变压器的效率。
技术二：交叉绕制技术，在绕制过程中交叉布线，使得电流更加均匀分布，减小电流密度和电阻损耗。
技术三：分段绕制技术，即将绕组分为多个段落进行绕制，以提高绕组的灵活性和散热性能。
变压器的绕制办法与留心事项1、通常分层绕法：通常的单输出电源，变压器分为3个绕组，初级绕组Np,次级绕组Ns,辅佐电源绕组Nb；当有用通常分层绕法时，绕制的次第是：NpNsNb，当然也有的是选用NbNsNp的绕法，但不常用。
此种绕法技能简略，易于操控磁芯的各种参数，一同性较好，绕线本钱低，适用于大批量的出产，但漏感稍大，故适用于对漏感不活络的小功率场合，通常功率小于十W的电源中遍及有用这种绕法2、三明治绕法三明治绕法久负盛名，简直每个做电源的人都知道这种绕法，但实在对三明治绕法做过深化研讨的人，应当不多。
信任很多人都吃过三明治，即是两层面包基地夹一层奶油。
望文生义，三明治绕法即是两层夹一层的绕法。
因为被夹在基地的绕组纷歧样，三明治又分为两种绕法：初级夹次级，次级夹初级。
先来看榜首种，初级夹次级的绕法（也叫初级均匀绕法）次第为Np/2,Ns,Np/2,Nb，此种绕法有量大利益，因为添加了初度级的有用耦合面积，能够极大的削减变压器的漏感，而削减漏感带来的利益是明白明了的：漏感致使的电压尖峰会下降，这就使MOSFET的电压应力下降，一同，由MOSFET与散热片致使的共模搅扰电流也能够下降，然后改进EMI；因为在初级基地参加了一个次级绕组，所以削减了变压器初级的层间散布电容，而层间电容的削减，就会使电路中的寄生振动削减，一样能够下降MOSFET与次级整流管的电压电流应力，改进EMI。
第二种，次级夹初级的绕法（也叫次级均匀绕法）次第为Ns/2,Np,Ns/2,Nb。
当输出是低压大电流时，通常选用此种绕法，其利益有二：1、能够有用下降铜损致使的温升：因为输出是低压大电流，故铜损对导线的长度较为活络，绕在内侧的Ns/2能够有用较少绕线长度，然后下降此Ns/2绕组的铜损及发热。
外层的Ns/2虽然绕线相对较长，可是底子上是在变压器的外层，散热超卓故温度也不会太高。
2、能够削减初级耦合至变压器磁芯高频搅扰。
因为初级远离磁芯，次级电压低，故致使的高频搅扰小。
变压器绕制方法
1)对导线和绝缘材料的选用。
导线选用缩醛或聚酯漆包圆铜线。
绝缘材料的选用受耐压要求和允许厚度的限制，层间绝缘按两倍层间电压的绝缘强度选用，常采用电话纸、电缆纸、电容器纸等，在要求较高处可采用聚酯薄膜、聚四氟乙烯或玻璃漆布;铁心绝缘及绕组间绝缘按对地电压的两倍选用，一般采用绝缘纸板、玻璃漆布等，要求较高的则采用层压板或云母制品。
2)制作引出线。
变压器每组线圈都有两个或两个以上的引出线，一般用多股软线、较粗的铜线或用铜皮剪成的焊片制成，将其焊在线圈端头，用绝缘材料包扎好后，从骨架端面预先打好的孔中伸出，以备连接外电路。
对于绕组线径在0.35mm以上的都可用本线直接引出，方法如图3-33 所示;线径在0.35mm 以下的，要用多股软线制作引出线，也可用薄铜皮做成的焊片作为引出线头。
(4)线尾的固定。
对无框骨架的，导线起绕点不可紧靠骨架边缘;对有边框的，导线一定要紧靠边框板。
绕线时，绕线机的转速应与掌握导线的那只手左右摆动的速度相配合，并将导线稍微拉向绕组前进的相反方向约5°，以便将导线排紧。
(5)层间绝缘的安放。
每绕完一层导线，应安放一层绝缘材料(绝缘纸或黄蜡绸等)。
注意绝缘纸必须从骨架所对应的铁心舌宽面开始安放。
若绕组所绕层次很多，还应在两个舌宽面分别均匀安放，这样可以控制线包厚度，少占铁心窗口位置。
绝缘纸必须放平、放正和拉紧，两
边正好与骨架端面内侧对齐，围绕线包一周，允许起始处有少量重叠。
变压器绝缘胶带工艺作业指导1
变压器绝缘胶带工艺作业指导
一、使用物料
1、骨架JIAXING CENTURY ELECTRONIC CO LTD、94V-
0 ,130℃,Minimum ，thickness:1mm PBT-4308G30、(UL E139063)
2、绝缘胶带 JINGJIANG FUWEI ADHESIVE，Cat. No. FW, rated 130C，
E302608
二、使用设备
1、自动绕线机、
三、操作步骤
1、骨架内部先包一层绝缘胶带，作用是：线圈、骨架内部连接与铁芯
起到绝缘作用。
如下图指示.
2、绕线
自动绕线机上安装好后，绕上线圈.
3、包胶带
绕好线圈子，包绝缘胶带3层。
4、初级、次级做头包胶带
包绝缘胶带是为了初级、次级之间的距离绝缘，包6层.
初级、次级绝缘胶带包好后的产品，复合爬电距离绝缘要求5、加强绝缘包胶带
初级、次级绝缘胶带包好后的产品，为了初级、次级和铁芯之间的爬电距离加强绝缘
6、接地工艺
1、变压器与下壳接地固定位加1个菊花垫片为了更好的达到接地安全需
要。
2、上壳与下壳固定位加2个菊花垫片为了更好的达到接地安全需要。
接水管生胶带的缠法
1、基本缠法：首先，确保连接处异物清除干净，以避免漏水问题。
然后，逆时针方向缠绕生胶带，这是因为在拧紧时会顺着螺纹方向，确保生胶带不会松脱。
缠绕时，应将生胶带紧贴在螺纹上，缠完后再用手转圈压紧，也可以做到边压紧边缠。
至于要缠绕几层没有一个规定，以渗漏为准，通常缠绕几圈到十几圈就能够保证密封效果。
2、锥形缠法：这种方法首先将生胶带搓成条状，放在中间先绕两圈，然后再展开缠，这样中间会有一个凸起。
拧的时候就会非常结实，不容易漏水。
另一种锥形缠法是将生胶带的前端搓成条状缠在末尾，剩下的再去展开缠，这样就形成了一个锥形，安装起来就非常紧实了。
注意事项：
1、生胶带缠绕时，不应将螺纹口包裹住，因为管道设置时会绕到管道内。
应保证生胶带紧贴到螺纹上，可以稍微用力，保证紧固。
2、生胶带要摊开绕，部分人缠绕时就会将其折叠，这样就会使得生胶带的厚度不均衡，从而出现漏水的问题。
3、缠绕完毕后，可以用手压一压，查看生胶带是否顺着水暖管件裹得严密。
变压器的绕制方法与留意事项 - 电工基础1、一般分层绕法：一般的单输出电源，变压器分为3个绕组，初级绕组Np,次级绕组Ns,帮助电源绕组Nb；当有用一般分层绕法时，绕制的挨次是：NpNsNb，当然也有的是接受NbNsNp的绕法，但不常用。
此种绕法工艺简洁，易于把握磁芯的各种参数，全都性较好，绕线成本低，适用于大批量的生产，但漏感稍大，故适用于对漏感不敏感的小功率场合，一般功率小于10W的电源中普遍有用这种绕法2、三明治绕法三明治绕法久负盛名，几乎每个做电源的人都知道这种绕法，但真正对三明治绕法做过深化争辩的人，应当不多。
信任很多人都吃过三明治，就是两层面包中间夹一层奶油。
顾名思义，三明治绕法就是两层夹一层的绕法。
由于被夹在中间的绕组不同，三明治又分为两种绕法：初级夹次级，次级夹初级。
先来看第一种，初级夹次级的绕法（也叫初级平均绕法）挨次为Np/2,Ns,Np/2,Nb，此种绕法有量大优点，由于增加了初次级的有效耦合面积，可以极大的削减变压器的漏感，而削减漏感带来的好处是显而易见的：漏感引起的电压尖峰会降低，这就使MOSFET的电压应力降低，同时，由MOSFET与散热片引起的共模干扰电流也可以降低，从而改善EMI；由于在初级中间加入了一个次级绕组，所以削减了变压器初级的层间分布电容，而层间电容的削减，就会使电路中的寄生振荡削减，同样可以降低MOSFET与次级整流管的电压电流应力，改善EMI。
其次种，次级夹初级的绕法（也叫次级平均绕法）挨次为Ns/2,Np,Ns/2,Nb。
当输出是低压大电流时，一般接受此种绕法，其优点有二：1、可以有效降低铜损引起的温升：由于输出是低压大电流，故铜损对导线的长度较为敏感，绕在内侧的Ns/2可以有效较少绕线长度，从而降低此Ns/2绕组的铜损及发热。
外层的Ns/2虽说绕线相对较长，但是基本上是在变压器的外层，散热良好故温度也不会太高。
2、可以削减初级耦合至变压器磁芯高频干扰。
胶带在电力设备与变压器制造中的关键应用与技术随着电力设备与变压器的广泛应用，胶带作为一种重要的辅助材料和绝缘材料，在电力设备与变压器制造中发挥着关键的作用。
本文将探讨胶带在电力设备与变压器制造中的关键应用与技术。
一、胶带在电力设备制造中的应用1.绝缘胶带的应用绝缘胶带是电力设备制造中常见的一种胶带。
它具有良好的绝缘性能和耐高温性能，能够有效地保护电力设备的绝缘体，防止电流泄漏和外界环境对设备的侵蚀。
绝缘胶带广泛应用于电线电缆绝缘、电机绝缘、电力电缆头绝缘等方面。
2.防护胶带的应用防护胶带在电力设备制造中也有重要的应用。
电力设备在运输和安装过程中容易受到外界的冲击和损坏，防护胶带能够有效地保护设备表面，防止划痕、腐蚀等问题的发生。
同时，防护胶带还可以起到防尘、防水和防火的作用，提高设备的安全性和可靠性。
二、胶带在变压器制造中的应用1.绝缘胶带的应用在变压器制造中，绝缘胶带同样是一种关键材料。
变压器是电力系统中的重要设备，需要具备良好的绝缘性能，以保证电力传输的安全和稳定。
绝缘胶带能够覆盖变压器的绝缘材料，提供额外的绝缘层保护，有效防止电流泄露和绝缘材料老化。
2.导电胶带的应用导电胶带在变压器制造中也具有重要的应用价值。
变压器内部存在大量的电路连接，导电胶带可以有效地提供电流传输的通路，并保持电路的稳定性。
同时，导电胶带还能够分散热量，降低设备温度，提高变压器的工作效率。
三、胶带在电力设备与变压器制造中的技术要求1.选择合适的胶带材料在电力设备与变压器制造中，选择合适的胶带材料是至关重要的。
不同的设备和变压器需要使用不同类型的胶带，如绝缘胶带、导电胶带、防护胶带等。
根据不同的应用需求，选择材料的绝缘性能、耐温性能、耐化学腐蚀性能等参数要符合要求。
2.正确施工胶带在胶带的施工过程中，需要严格按照操作规范进行，以确保胶带的质量和性能。
首先，需要保证施工环境的清洁与干燥，以避免灰尘和水分对胶带粘附效果的影响。
变压器绝缘胶带工艺作业指导
一、使用物料
1、骨架JIAXING CENTURY ELECTRONIC CO LTD、94V-0 ,130℃,Minimum ，thickness:1mm PBT-4308G30、(UL E139063)
2、绝缘胶带JINGJIANG FUWEI ADHESIVE，Cat. No. FW, rated 130C，E302608
二、使用设备
1、自动绕线机、
三、操作步骤
1、骨架内部先包一层绝缘胶带，作用是：线圈、骨架内部连接与铁芯起到绝缘作
用。
如下图指示.
2、绕线
自动绕线机上安装好后，绕上线圈.
3、包胶带
绕好线圈子，包绝缘胶带3层。
4、
5、初级、次级做头包胶带
包绝缘胶带是为了初级、次级之间的距离绝缘，包6层.
初级、次级绝缘胶带包好后的产品，复合爬电距离绝缘要求
6、加强绝缘包胶带
初级、次级绝缘胶带包好后的产品，为了初级、次级和铁芯之间的爬电距离加强绝缘
7、
8、接地工艺
1、变压器与下壳接地固定位加1个菊花垫片为了更好的达到接地安全需要。
2、
3、上壳与下壳固定位加2个菊花垫片为了更好的达到接地安全需要。
胶带缠绕方法
在用电过程中，人们虽注意到电源线材料截面积的大小对电气的安全使用有影响，但往往对接头使用绝缘胶布不够重视。
如果绝缘胶布使用不当，会产生漏电，危及人身安全或者引起火灾。
那么，如何正确使用绝缘胶布呢？电源线接头分为“十”字接法、“－”字接法、“丁”字接法等等。
接头应缠牢，光滑无刺。
在线头断开前，应先用钢丝钳丝轻压一下，再缠绕至口处，然后左右摆动，线头就会很地服贴地在接头处断开。
如果接头在干燥处，应先用绝缘黑布裹两层，再裹塑料胶带（也叫PVC胶粘带）两层，再用J-10绝缘自粘带拉长200％左右裹二三层，最后裹两层塑料胶带。
因为直接使用塑料胶带缺点多多：塑料胶带时间一长易生胶错位、胶开；电器负荷重时，接头发热，塑料胶带易熔化收缩；电源接头在接线盒内相互压，接头有毛刺时，很容易戳空塑料胶带等，这些隐患直接危及人身安全，引起线路适中，造成火灾。
而使用绝缘黑胶布就不会出现以上情况，它具有一定的强度、柔性，能长期紧裹着接头处，受时间及温度影响而干固定型，不会脱落，并且阻燃。
再者，用绝缘黑胶布裹后再裹胶带能防潮、防锈。
当然，绝缘自粘带也有缺陷，它虽防水性能好但易破，所以最后需裹上两层塑料胶带作保护层，接头与接头的绝缘自粘带相互不粘，性能更好。
黑胶布：以棉布为基材,压延制成,具有良好的绝缘性和缠绕性,价格低廉、耐老化。
用在低压线路的接头包扎，绝缘性能稳定，较耐热，怕水，受潮后绝缘性能降低，浸水后失去绝缘作用。
自粘塑料带（防水胶布）：优质的绝缘性,良好的耐水性,是使用面非常广泛的电工绝缘材料，耐热性差，与黑胶布配合使用效果好。
自粘带：有好的呀、拉伸性与自粘性能，高的防水性与密封性，用在较深的水下做接头，与黑胶布塑料带配合使用，怕油怕晒。
变压器的分类
1、按冷却方式分类：有自然冷式、风冷式、水冷式、强迫油循环风（水）冷方式、及水内冷式等。
2、按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。
3、按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器、辐射式变压器等。
4、按电源相数分类：单相变压器、三相变压器、多相变压器。
5、按用途分类：有电力变压器、特种变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。
6、按冷却介质分类：有干式变压器、液（油）浸变压器及充气变压器等。
7、按线圈数量分类：有自耦变压器、双绕组、三绕组、多绕组变压器等。
8、按导电材质分类：有铜线变压器、铝线变压器及半铜半铝、超导等变压器。
9、按调压方式分类：可分为无励磁调压变压器、有载调压变压器。
10、按中性点绝缘水平分类：有全绝缘变压器、半绝缘（分级绝缘）变压器。
