测量坐标计算EXCEL技巧（适用范围交通、建筑、水利、电力等土木工程专业）测量坐标计算EXCEL技巧(适用范围交通、建筑、水利、电力等土木工程专业）内容摘要：[ft=#0000ff,,楷体_GB2312]结合公路工程实践，充分利用Excel电子表格中的公式与函数功能，使用简单易懂的嵌套公式的方法，制作公路工程中线逐桩坐标计算的文档模版，应用于公路中线一般线型的坐标计算。
关键词：Excel 公路中线坐标计算现阶段我国公路工程中已普遍使用大地坐标进行线型的控制及测设，在施工中经常要对中线坐标进行复核、加密，才能满足公路工程施工的需要。
本文是结合公路工程的实际需要，利用Exce电子表格制作的用于由直线、圆曲线、缓和曲线组成的一般公路线型中桩、边桩等计算的通用模版，用于减轻计算工作的劳动强度和提高计算结果的准确度。
一、采用公式1 直线段1.1 中桩坐标计算公式1.2 边桩坐标计算公式2 缓和曲线段2.1 中桩坐标计算公式当P点位于顺时针方向时,其方位角为αE→p=αA→B+90°；当P 点位于逆时针方向时,其方位角为αE→p=αA→B-90°。
2.2 边桩坐标计算公式3 圆曲线段3.1 中桩坐标计算公式当E点位于顺时针方向时取“+”,当E点位于逆时针方向时取“-”。
3.2 边桩坐标计算公式XP、YP——未知点P的坐标X1、Y1——各线型起点的坐标（第二曲线段为终点）XA、YA、XB、YB——P点边桩A点、B点的坐标（A为左侧、B 为右侧）α1→2——直线段起点的方位角αA→B——各线形起点的切线方位角（第二曲线段为终点）L——P点距各线形起点的长度LS——缓和曲线段缓和曲线长R——各曲线段的半径β——P点的切线角（曲线左转时取“-”、曲线右转时取“+”）T1、T2——P点至边桩A、B的距离（A为T1、B为T2）二、计算模板的建立步骤表1－1表1－21．新建一个工作薄，在其中输入如表1所示的内容；2. 选中工作表A列，打开格式菜单，选中“单元格”，在单元格菜单中选中“数字”栏，自定义单元格格式为“K000＋000.000”。
序号编号坐标X坐标Y高程Z导入手薄（导入GPS-rtk格式）二维多段线（方法：在cad中输入PL命令回车，框选此列直接复制粘贴到CAD命令栏，即可看见坐标点连成的多段线）1现有路口12668094.5510967.611851.1481,510967.605,2668094.476,0510967.605,2668094.4762现有路口22668092.6510973.611851.3932,2668092.595,510973.609,0510973.609,2668092.5953现有路口32668017.2511077.51856.8213,2668017.242,511077.499,0511077.499,2668017.2424现有路口42668008.6511087.531857.4084,2668008.552,511087.531,0511087.531,2668008.5525现有路口52667865.3511438.261869.1675,2667865.314,511438.264,0511438.264,2667865.3146现有路口62667861.8511429.711869.2576,2667861.835,511429.714,0511429.714,2667861.8357现有路口72667612.2511948.491880.5937,2667612.246,511948.494,0511948.494,2667612.2468现有路口82667617.5511946.31880.4478,2667617.537,511946.298,0511946.298,2667617.5379现有路口92667823.6511860.811875.059,2667823.638,511860.814,0511860.814,2667823.63810现有路口102667827.4511859.261874.96310,2667827.436,511859.26,0511859.26,2667827.43611现有路口112668109.9510971.381851.26411,2668109.939,510971.379,0510971.379,2668109.93912现有路口122668111.5510965.591851.25112,2668111.488,510965.585,0510965.585,2668111.48813现有路口132668114.4510909.441848.64413,2668114.411,510909.44,0510909.44,2668114.41114现有路口142668113.4510902.651848.31814,2668113.414,510902.645,0510902.645,2668113.41415现有路口152668105.2510873.221846.71215,2668105.24,510873.221,0510873.221,2668105.24CAD中三维点（方法：在cad中输入PO命令回车，框选此列直接复制粘贴到CAD命令栏，在cad菜单栏，格式中更改点样式可以不同效果的观看）点号偏移量偏移后的坐标文字高度（可调整字体高度）point510967.605,2668094.476,1851.0.3510967.905,2668094.4760.5point510973.609,2668092.595,1851.0.3510973.909,2668092.5950.5point511077.499,2668017.242,1856.0.3511077.799,2668017.2420.5point511087.531,2668008.552,1857.0.3511087.831,2668008.5520.5point511438.264,2667865.314,1869.0.3511438.564,2667865.3140.5point511429.714,2667861.835,1869.0.3511430.014,2667861.8350.5point511948.494,2667612.246,1880.0.3511948.794,2667612.2460.5point511946.298,2667617.537,1880.0.3511946.598,2667617.5370.5point511860.814,2667823.638,1875.0.3511861.114,2667823.6380.5point511859.26,2667827.436,1874.90.3511859.56,2667827.4360.5point510971.379,2668109.939,1851.0.3510971.679,2668109.9390.5point510965.585,2668111.488,1851.0.3510965.885,2668111.4880.5point510909.44,2668114.411,1848.60.3510909.74,2668114.4110.5point510902.645,2668113.414,1848.0.3510902.945,2668113.4140.5point510873.221,2668105.24,1846.70.3510873.521,2668105.240.5CAD中借用EXCEL把测量坐标直接展点的方法（展点成多段线、三维点、维点、编号、编号+高程 ）编号（方法：框选此列直接复制粘贴到CAD命令栏）-text 510967.905,2668094.476 0.5 0 现有路口1-text 510973.909,2668092.595 0.5 0 现有路口2-text 511077.799,2668017.242 0.5 0 现有路口3-text 511087.831,2668008.552 0.5 0 现有路口4-text 511438.564,2667865.314 0.5 0 现有路口5-text 511430.014,2667861.835 0.5 0 现有路口6-text 511948.794,2667612.246 0.5 0 现有路口7-text 511946.598,2667617.537 0.5 0 现有路口8-text 511861.114,2667823.638 0.5 0 现有路口9-text 511859.56,2667827.436 0.5 0 现有路口10-text 510971.679,2668109.939 0.5 0 现有路口11-text 510965.885,2668111.488 0.5 0 现有路口12-text 510909.74,2668114.411 0.5 0 现有路口13-text 510902.945,2668113.414 0.5 0 现有路口14-text 510873.521,2668105.24 0.5 0 现有路口15编号+高程（方法：框选此列直接复制粘贴到CAD命令栏）-text 510967.905,2668094.476 0.5 0 现有路口1 1851.148 -text 510973.909,2668092.595 0.5 0 现有路口2 1851.393 -text 511077.799,2668017.242 0.5 0 现有路口3 1856.821 -text 511087.831,2668008.552 0.5 0 现有路口4 1857.408 -text 511438.564,2667865.314 0.5 0 现有路口5 1869.167 -text 511430.014,2667861.835 0.5 0 现有路口6 1869.257 -text 511948.794,2667612.246 0.5 0 现有路口7 1880.593 -text 511946.598,2667617.537 0.5 0 现有路口8 1880.447 -text 511861.114,2667823.638 0.5 0 现有路口9 1875.05-text 511859.56,2667827.436 0.5 0 现有路口10 1874.963 -text 510971.679,2668109.939 0.5 0 现有路口11 1851.264 -text 510965.885,2668111.488 0.5 0 现有路口12 1851.251 -text 510909.74,2668114.411 0.5 0 现有路口13 1848.644 -text 510902.945,2668113.414 0.5 0 现有路口14 1848.318 -text 510873.521,2668105.24 0.5 0 现有路口15 1846.712。
利用EXCEL表格快速在CAD中画横断面图在高速公路项目中，施工单位前期进场都会对原地面进行复测，测量人员要快速地用复测数据绘图并算出土方的填挖量，对项目组织相应的工作策划及部署至关重要。
这也就对测量人员提出了出图效率问题，本文以横断面为例进行说明。
1 数据获取现在施工单位都普及了全站仪，我们只需要将根据地貌特征点选取好断面来测量，在土方的数据量上来说是不会有很大的出入，目前我们大多使用的是CASIO和SHARP-E500计算器，我们最好编写的程序能用坐标计算出此点所对应的桩号、边距(顺路线前进方向左侧边距为负，右侧为正)，只需要记录断面桩号、边距、高程就可以顺利出断面图了。
2 Excel上处理数据将现场测量数据录入Excel中，数据格式如下表一，其中D列的100，300，500的等差数组，是为了在CAD上能按断面里程从左至右依次画多个断面图。
使它们不会出现上一断面的右部与下一断面的左部相交。
在E3、F3中先分别输入E2、F2数据并回车后再点击E3、F3，表格亮显后按住右下角的“十”字拖动成了点位数据列。
表一3 绘制图形3.1 绘制路线标准图形绘制标准图形时按照1:1的比例进行绘制，这样在后面填写断面面积、填挖高度时直接将查询数据输入就完事。
根据纵曲线数据计算出K126+270、K126+290、K126+305断面的中桩高程为分别为690.000、690.800、691.400。
K126+270断面的标准图形根据点位坐标(100，690.000)在CAD 中按照路面横坡往两侧绘制路基线，然后在两侧将边坡线连接在路基的两边。
如果后面的断面与本断面也是相同的话，使用CAD中的Copy命令进行复制。
方法是在文本窗口中：选择所有线形，回车确认后在“指定基点或位移”时我们将基点选择在(100，690.000)，对于后面的“指定位移的第二点或 <用第一点作位移>:”时输入(300，690.800)回车后继续输入(500，691.400)。
浅谈Excel在工程测量数据处理中的应用摘要：在测量工作中，我们可以通过excel中的函数的应用可以在excel中更好的实现数据处理的功能，能够通过函数开发功能，更加高速的完成数据处理，同时利用自带的vba程序还可以在计算机上模拟施工放样等。
关键词：excel 函数开发工程测量数据处理中图分类号：k826.16 文章标识码：a文章编号：笔者编写了一系列辅助计算软件进行检算测量成果的计算程序，能够计算四等水准测量的内业，左右角的闭合差计算，同时利用vba程序的二次开发在程序中做到了模拟绘制导线图和模拟放样的简易程序，通过excel二次开发，能够降低劳动强度，同时能够加快测量内业的计算速度。
1．四等水准测量（双面尺法）1．1引入本计算程序主要采用的是excel中自带的函数公式编辑，通过函数的编写，能够达到记录成果，检验成果。
在测量时可以随时录入数据，程序会自动纠正由于各种原因导致的错误，能够减少因读数不准确等导致的数据错误，填制数据后如图1所示：图11．2函数设置当完成需要控制的数据量时候，我们需要利用excel自带的函数功能完成上述功能的编写。
前后视距差不能大于十米需要设置条件格式，条件格式设置为大于10m时，单元格底色变为红色，通过条件格式即可实时监控视距差的情况，同时便于下一个点位的调整。
上丝与下丝的差在3mm以内同样通过if函数进行定义，在上图中，通过k列数值进行检验，采用的是条件格式预警，能够直观的检验出双面尺法的读数是否有错误。
在剩余单元格中，主要是涉及一般的加减乘除运算。
2．导线测量（测回法）2．1引入导线测量是平面控制测量的组成部分，是在测区内选定一批平面控制点，组成平面控制网，用精确的方法测量这些点的平面位置，并计算出他们的坐标。
在修筑建筑物时通过上一级控制测量选定的控制点进行放样，确定建筑物的平面位置。
在平面控制测量中主要运用的是两种仪器：经纬仪或全站仪。
笔者就经纬仪的测量数据（左角）编写出相应的内业计算表格。

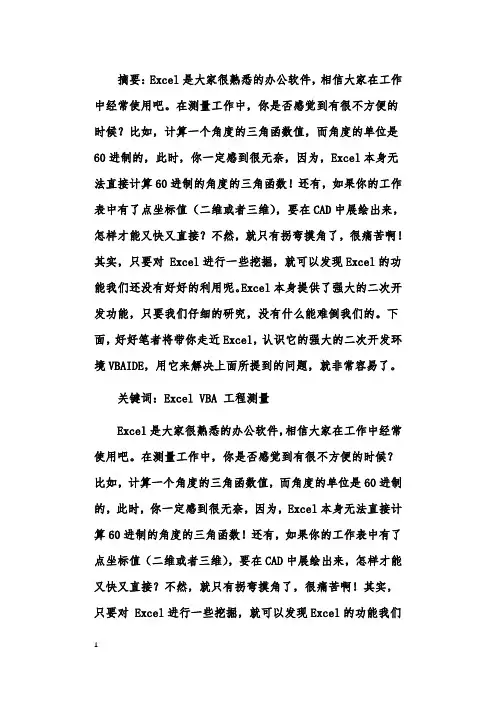

摘要：Excel是大家很熟悉的办公软件，相信大家在工作中经常使用吧。
在测量工作中，你是否感觉到有很不方便的时候？比如，计算一个角度的三角函数值，而角度的单位是60进制的，此时，你一定感到很无奈，因为，Excel本身无法直接计算60进制的角度的三角函数！还有，如果你的工作表中有了点坐标值（二维或者三维），要在CAD中展绘出来，怎样才能又快又直接？不然，就只有拐弯摸角了，很痛苦啊！其实，只要对 Excel进行一些挖掘，就可以发现Excel的功能我们还没有好好的利用呢。
Excel本身提供了强大的二次开发功能，只要我们仔细的研究，没有什么能难倒我们的。
下面，好好笔者将带你走近Excel，认识它的强大的二次开发环境VBAIDE，用它来解决上面所提到的问题，就非常容易了。
关键词：Excel VBA 工程测量Excel是大家很熟悉的办公软件，相信大家在工作中经常使用吧。
在测量工作中，你是否感觉到有很不方便的时候？比如，计算一个角度的三角函数值，而角度的单位是60进制的，此时，你一定感到很无奈，因为，Excel本身无法直接计算60进制的角度的三角函数！还有，如果你的工作表中有了点坐标值（二维或者三维），要在CAD中展绘出来，怎样才能又快又直接？不然，就只有拐弯摸角了，很痛苦啊！其实，只要对 Excel进行一些挖掘，就可以发现Excel的功能我们还没有好好的利用呢。
Excel本身提供了强大的二次开发功能，只要我们仔细的研究，没有什么能难倒我们的。
下面，好好笔者将带你走近Excel，认识它的强大的二次开发环境VBAIDE，用它来解决上面所提到的问题，就非常容易了。
初识VBAIDE，首先，你必须懂得一些简单的VB编程常识。
如果不懂就只有通过其他的途径去学习了。
但用不着深入的研究，只要静下心来，几个小时就可以了。
打开Excel，按Alt+F11即进入VBAIDE，学过VB的人一看就知道那就是熟悉的VB界面。
下面看看如何定义一个函数，然后利用它来解决60进制的角度的三角函数计算问题。
表3-2 水平角观测记录（方向观测法）仪器型号_____________日期________年_____月_____日天气__________观测者__________记录者__________测站目标水平度盘读数2c=左-（右+180°）盘左、盘右平均值2180）（右左归零方向值各测回归零方向平均值水平角值盘左盘右1 2 3 4 5 6 7 8 9°′″°′″″（0°00′26）″°′″°′″°′″0（1）A 0 00 00 179 59 25 -35 0 00 17 0 00 00 0 00 00105 06 18 B 105 01 00 285 01 03 -3 105 01 02 105 01 28 105 06 18180 54 21C 180 59 10 359 59 00 10 180 59 05 180 59 31 180 54 2173 59 21A 359 59 45 179 59 05 40 0 00 35 0 00 00 0 00 00（0 00 26）（90 01 10）0（2）A 90 01 02 270 01 00 2 90 01 01 0 00 00B 195 12 00 15 12 00 0 195 12 00 105 10 50C 270 50 00 90 50 00 0 270 50 00 180 48 50 A 90 01 40 270 01 00 40 90 01 20 0 00 00（90 01 10）表3-3 水平角观测记录（测回法）仪器型号_____________日期________年________月________日天气________观测者________记录者________测站目标竖盘位置水平读盘读数半测回角值一测回角值一测回角值备注°′″°′″°′″°′″O(1) A左0 00 0060 28 2560 28 3060 28 32B 60 28 25A右180 00 2560 28 35B 240 29 00O(2) A左90 00 5060 28 3060 28 35B 150 29 20A右170 01 2060 28 40B 330 30 00表3-3 竖直角观测记录仪器型号_____________日期________年________月________日天气________观测者________记录者________测站目标竖盘位置竖直读数半测回竖直角一测回竖直角备注°′″°′″°′″A B 盘左96 32 00 -6 32 00-6 32 11瞄准目标测杆底部盘右263 27 38 -6 32 22A C 盘左58 31 30 +31 28 30+31 28 37瞄准目标电线杆顶端盘右301 28 45 +31 28 45。

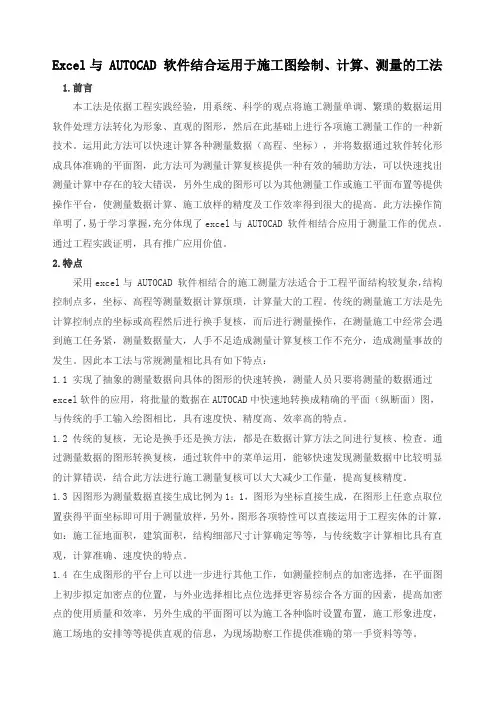

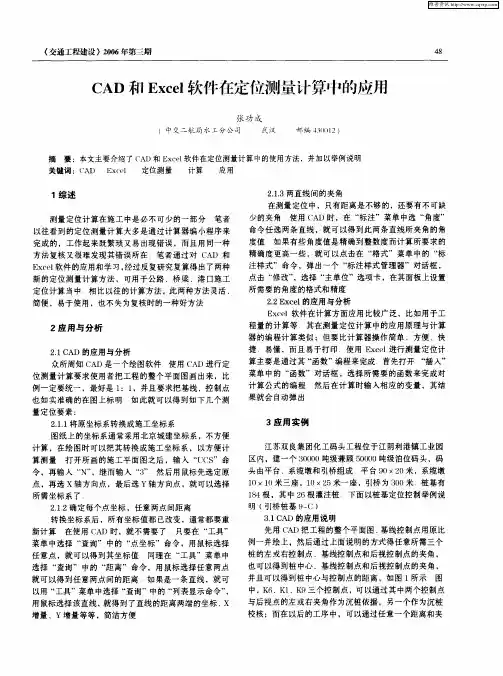

Excel与 AUTOCAD 软件结合运用于施工图绘制、计算、测量的工法1.前言本工法是依据工程实践经验，用系统、科学的观点将施工测量单调、繁琐的数据运用软件处理方法转化为形象、直观的图形，然后在此基础上进行各项施工测量工作的一种新技术。
运用此方法可以快速计算各种测量数据（高程、坐标），并将数据通过软件转化形成具体准确的平面图，此方法可为测量计算复核提供一种有效的辅助方法，可以快速找出测量计算中存在的较大错误，另外生成的图形可以为其他测量工作或施工平面布置等提供操作平台，使测量数据计算、施工放样的精度及工作效率得到很大的提高。
此方法操作简单明了，易于学习掌握，充分体现了excel与 AUTOCAD 软件相结合应用于测量工作的优点。
通过工程实践证明，具有推广应用价值。
2.特点采用excel与 AUTOCAD 软件相结合的施工测量方法适合于工程平面结构较复杂，结构控制点多，坐标、高程等测量数据计算烦琐，计算量大的工程。
传统的测量施工方法是先计算控制点的坐标或高程然后进行换手复核，而后进行测量操作，在测量施工中经常会遇到施工任务紧，测量数据量大，人手不足造成测量计算复核工作不充分，造成测量事故的发生。
因此本工法与常规测量相比具有如下特点：1.1 实现了抽象的测量数据向具体的图形的快速转换，测量人员只要将测量的数据通过excel软件的应用，将批量的数据在AUTOCAD中快速地转换成精确的平面（纵断面）图，与传统的手工输入绘图相比，具有速度快、精度高、效率高的特点。
1.2 传统的复核，无论是换手还是换方法，都是在数据计算方法之间进行复核、检查。
通过测量数据的图形转换复核，通过软件中的菜单运用，能够快速发现测量数据中比较明显的计算错误，结合此方法进行施工测量复核可以大大减少工作量，提高复核精度。
1.3 因图形为测量数据直接生成比例为1：1，图形为坐标直接生成，在图形上任意点取位置获得平面坐标即可用于测量放样，另外，图形各项特性可以直接运用于工程实体的计算，如：施工征地面积，建筑面积，结构细部尺寸计算确定等等，与传统数字计算相比具有直观，计算准确、速度快的特点。
实验四、经纬仪导线测量与导线坐标计算一、实验目的1.学会在地面上用经纬仪标定直线及用普通钢尺精密丈量距离方法。
2.学会导线外业的基本测量工作。
3.学会用罗盘仪测定直线的磁方位角。
二、实验计划1. 实验时数4学时。
2. 每实验小组由4到5人组成。
1人观测，1人记录，2人扶尺，依次轮流进行。
3. 每组在实验场地上选定4到5个导线点，组成闭合导线，进行量距、测角。
4. 用罗盘仪测定起始直线的磁方位角，进行导线坐标计算。
雅安地区磁偏角为西偏2度24分。
据此推算起始边方位角。
三、仪器与工具1. 由仪器室借领：电子经纬仪1台、50 m钢尺1把、测钎2根、水泥钉6个、钉锤1把、记录板1个、计算器一个，罗盘仪1台。
2. 自备：、铅笔、小刀、计算用纸、测角与测距记录纸。
四、实验方法与步骤1. 指导教师讲解本次实习的内容和方法。
2. 在实习场地上选定比较平坦、相距60 m ~ 80 m的边长的多边形，构成一闭合导线，打入小铁钉（或油漆绘标记）。
3. 进行直线定线。
欲精密丈量直线AB的距离，首先清除直线上的障碍物，然后安置经纬仪于A点上，瞄准B点，用经纬仪进行定线。
用钢尺进行概量，在视线上依次定出此钢尺一整尺略短的A1、12、23……等尺段。
在各尺段端点粉笔绘标记，4.丈量距离用检定过的钢尺丈量相邻两点之间的距离。
丈量组一般由5入组成，2人拉尺，2人读数，1人指挥兼记录。
丈量时，拉伸钢尺置于相邻两点，并使钢尺有刻划线一侧贴近标志。
拉平、拉紧、拉直。
两端的读尺员同时根据点位读取读数，估读到0．1mm记入手簿。
每尺段要移动钢尺位置丈量三次，三次测得的结果的较差视不同要求而定，一般不得超过5mm，否则要重量。
如在限差以内，则取三次结果的平均值，作为此尺段的往测观测成果。
本次实习不考虑三项改正问题，每个尺段相加即为总边长。
每个边应往返丈量。
在记录表中进行成果整理和精度计算。
直线丈量相对误差要小于1/2000。
如果丈量成果超限，要分析原因并进行重量，直至符合要求为止。

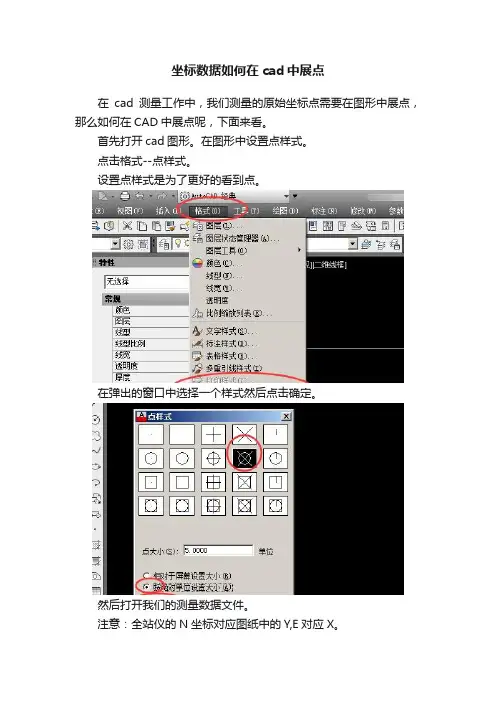

坐标数据如何在cad中展点
在cad测量工作中，我们测量的原始坐标点需要在图形中展点，那么如何在CAD中展点呢，下面来看。
首先打开cad图形。
在图形中设置点样式。
点击格式--点样式。
设置点样式是为了更好的看到点。
在弹出的窗口中选择一个样式然后点击确定。
然后打开我们的测量数据文件。
注意：全站仪的N坐标对应图纸中的Y,E对应X。
在excel表格中设置好。
然后复制设置好的坐标数据。
在excel中复制坐标数据。
切换到CAD页面中点击绘图工具的点。
然后点击命令栏，在命令栏中按Ctrl+V粘贴我们刚才复制的坐标数据。
展点成功。
END。

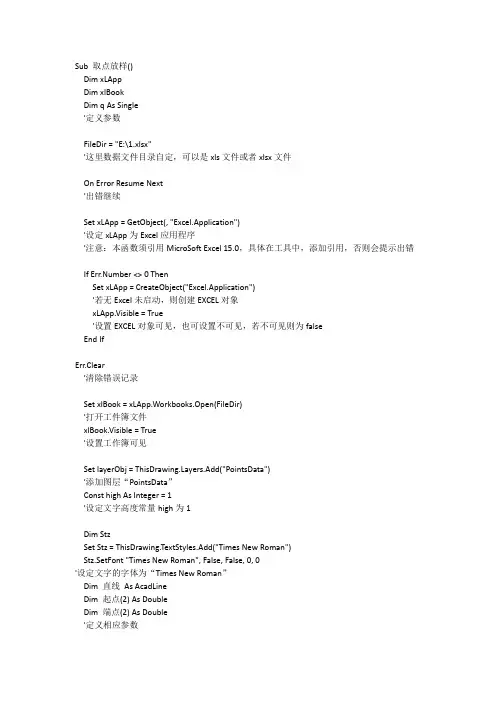

Sub 取点放样()Dim xLAppDim xlBookDim q As Single'定义参数FileDir = "E:\1.xlsx"'这里数据文件目录自定，可以是xls文件或者xlsx文件On Error Resume Next'出错继续Set xLApp = GetObject(, "Excel.Application")'设定xLApp为Excel应用程序'注意：本函数须引用MicroSoft Excel 15.0，具体在工具中，添加引用，否则会提示出错If Err.Number <> 0 ThenSet xLApp = CreateObject("Excel.Application")'若无Excel未启动，则创建EXCEL对象xLApp.Visible = True'设置EXCEL对象可见，也可设置不可见，若不可见则为falseEnd IfErr.Clear'清除错误记录Set xlBook = xLApp.Workbooks.Open(FileDir)'打开工件簿文件xlBook.Visible = True'设置工作簿可见Set layerObj = yers.Add("PointsData")'添加图层“PointsData”Const high As Integer = 1'设定文字高度常量high为1Dim StzSet Stz = ThisDrawing.TextStyles.Add("Times New Roman")Stz.SetFont "Times New Roman", False, False, 0, 0'设定文字的字体为“Times New Roman”Dim 直线As AcadLineDim 起点(2) As DoubleDim 端点(2) As Double'定义相应参数Doi = i + 1If xlBook.sheets(1).range("b" & i).Value = "" Then Exit Do'若Excel文件中改行无数据，则退出Do循环If i = 1 Then'起始点从（0，0）开始，起点到第一点的情况单独设置起点(0) = 0起点(1) = 0起点(2) = 0端点(0) = xlBook.sheets(1).range("c" & i).Value端点(1) = xlBook.sheets(1).range("b" & i).Value端点(2) = 0ThisDrawing.ActiveTextStyle = Stz'设定当前图字体为Stz字体Ptext = "点" & iSet textObj = ThisDrawing.ModelSpace.AddText(Ptext, 端点, high) yer = "PointsData"'输出文字，位置为"端点"所指向的坐标，文字高度为highSet pointObj = ThisDrawing.ModelSpace.AddPoint(端点)pointObj.color = acBlueyer = "PointsData"'输出点，点颜色为蓝色，点和文字均在"PointsData"图层Else起点(0) = xlBook.sheets(1).range("c" & i - 1).Value起点(1) = xlBook.sheets(1).range("b" & i - 1).Value起点(2) = 0端点(0) = xlBook.sheets(1).range("c" & i).Value端点(1) = xlBook.sheets(1).range("b" & i).Value端点(2) = 0ThisDrawing.ActiveTextStyle = StzPtext = "点" & iSet textObj = ThisDrawing.ModelSpace.AddText(Ptext, 端点, high)yer = "PointsData"'输出文字，位置为"端点"所指向的坐标，文字高度为highSet pointObj = ThisDrawing.ModelSpace.AddPoint(端点)pointObj.color = acBlueyer = "PointsData"'输出点，点颜色为蓝色，点和文字均在"PointsData"图层End IfSet 直线= ThisDrawing.ModelSpace.AddLine(起点, 端点)'生成直线，该直线由起点及端点连接而成If i = 1 Then直线.color = acRedElse直线.color = acGreenEnd If'如果是从（0，0）出发的直线，设置为红色，其余各坐标点的连线颜色设置为绿色Loop'xLApp.ActivatexLApp.Quit'结束Excel程序Set xLApp = Nothing'释放xLAppEnd Sub。
把excel中的X、Y坐标数据转化为cad上的导线图形相信大家在cad画图时会遇到这样的问题：怎样把excel表中的导线X、Y坐标转到cad上去自动生成导线图形。
其实不难，首先就是要利用Excel中编辑应用表格，在A、B、C、D、E列中分别输入点号、X、Y、CAD连线和点号标注，然后将测量计算出来的数据填入表中，通过适当处理提交应用。
下面我以实际测量计算得到的数据为例，给大家演示如下：1、在excel表格上把测量出来测点编号放在第一列（即A列），计算得到的导线的对应测点的X坐标值编辑到第二列（B列），Y坐标值编辑到第三列（C列）。
如：下列导线的点的坐标：2、在Y坐标之后的第四列（也就是D2单元格）上用英文输入法输入=“point ”C2&","&B2（C2对应的是Y坐标值，B2对应的是X坐标值，如果在AutoCAD中进行了坐标转换，应按转换后对应坐标值进行展点上图，大家应注意这一点，否则在图纸上的导线方向就不对）再按ernter。
这时表的X、Y坐标就转化为cad能识别的坐标型式，然后将D2复制，粘贴到D3至D12（也可以是Dn，N是由自己确定的行数，需要多少行就选多少行）即可。
如下图表：3、接下来在第五列（E2）中用英文输入法输入公式：=IF(OR(C2=FALSE,B2 =FALSE),"","_donut 1.98 2 "&ROUND(C2,3)&","&ROUND(B2,3)&" "&" -text j M L "&ROUND((C2+3),3)&","&ROUND(B2-1.5,3)&" 2.0 0 "&A2)再按ernter。
4、然后按前面的步骤复制粘贴下面的测量点对应数据，这时excel 上的任务就算完成了。
一、Excel的数组、数组名和矩阵函数的设置1 矩阵不是一个数，而是一个数组。
在Excel里，数组占用一片单元域，单元域用大括号表示，例如{A1：C3}，以便和普通单元域A1：C3相区别。
设置时先选定单元域，同时按Shift＋Ctrl＋Enter键，大括弧即自动产生，数组域得以确认。
2 Excel的一个单元格就是一个变量，一片单元域也可以视为一组变量。
为了计算上的方便，一组变量最好给一个数组名。
例如A={A1：C3}、B={E1:G3}等。
数组名的设置步骤是：选定数组域，点“插入”菜单下的“名称”，然后选择“定义”，输入数组名如A或B 等，单击“确定”即可。
3 矩阵函数是Excel进行矩阵计算的专用模块。
常用的矩阵函数有MDETERM(计算一个矩阵的行列式)、MINVERSE(计算一个矩阵的逆矩阵)、MMULT(计算两个矩阵的乘积)、SUMPRODUCT(计算所有矩阵对应元素乘积之和)……函数可以通过点击“=”号，然后用键盘输入，可以通过点击“插入”菜单下的“函数”，或点击fx图标，然后选择“粘贴函数”中相应的函数输入。
二、矩阵的基本计算数组计算和矩阵计算有很大的区别，我们用具体例子说明。
已知A={3 -2 5，6 0 3，1 5 4}，B={2 3 -1，4 1 0，5 2 -1}，将这些数据输入Excel相应的单元格，可设置成图1的形状，并作好数组的命名，即第一个数组命名为A，第二个数组命名为B。
计算时先选定矩阵计算结果的输出域，3×3的矩阵，输出仍是3×3个单元格，然后输入公式，公式前必须加上=号，例如=A＋B、=A－B、=A＊B等。
A＋B、A－B数组运算和矩阵运算没有区别，“=A＊B”是数组相乘计算公式，而“=MMULT(A，B)”则是矩阵相乘计算公式，“=A/B”是数组A除数组B的计算公式，而矩阵相除是矩阵A乘B 的逆矩阵，所以计算公式是“=MMULT(A,MINVERSE(B))”。
用经纬仪测量视距及高差、高度的原理步骤及方法和实例一、三脚架架设操作步骤及方法1、架设前，先把三脚架的三条腿拉出张开，三脚架的高度和测量者的下巴高度相等，然后钮紧。
2、对准被测物的方向，将三脚架有前支架支在标桩前向两脚处（约50cm），再把后两脚左右分开，使支架底盘中点能对准地面上的标桩，并尽量让三脚架的底座大概水平，然后将两脚支好。
3、三脚架架好后，打开经纬仪箱，左手抓住仪器支架，右手托住仪器底部，放在三脚架上，并使仪器架底座的方向与三脚架座的方向一致，旋上下面的旋钮。
（注意：未旋上旋钮前，左手不能松开仪器）1、经纬仪对中时，双手握住三脚架两面左右支架，前后左右移动，目光通过光学对中器（可以向外拉或旋转，来调节清楚）寻找中心桩，（可将脚放在中心桩处）进行对中。
(中心桩在前向前移动，中心桩在后向后移动，中心桩在左向右移动，中心桩在右向左移动。
)2、光学对中器对准中心桩后，将三个支架用脚轻踩一下。
三、经纬仪整平的操作步骤及方法12、粗整平：用微调整三角支架升降使仪器圆水准器的水泡调至居中；方法：可用精整平的方法，用长条水准管两次来调整圆水准器的水泡。
调整水平泡的技巧：如果水泡在水准器中心的左边，则三脚架螺旋逆时针转，如果在右边，则顺时针转。
法来调节。
3、精整平：精调调整仪器三脚螺旋旋钮，使横向水准管的水泡居中。
精调的方法：第一步，仪器支架与前面两个三脚螺旋旋钮调致平行后，用两手同时向内或向外慢慢旋转前面两个三脚螺旋旋钮，使水准管水泡调到中央；第二步，把仪器旋转90度。
使仪器支架与第三个三脚螺旋旋钮在一直线上，调整第三个三脚螺旋旋钮，向内或向外慢慢旋转，使水准管水泡调到中央，以上二步骤反复进行，直至横向水准管的水泡全部居中为止。
四、测量视距1、对中、整平以后，把望远镜对向被测目标，旋转目镜调焦手轮（靠近眼的黑旋钮），使十字线清晰。
2、把望远镜上的光学瞄准器准星大致对准被测点，转动望远镜上望远镜调焦手轮（远离眼的银色旋钮）使被测点使远处测量物最清晰，并在十字线附近。
中文名称：电子经纬仪使用方法，以及如何放线经纬仪英文名称：theodolite;transit 定义1：测量水平和竖直角度的测绘仪器。
应用学科：测绘学〔一级学科〕；测绘仪器〔二级学科〕定义2：测量水平和垂直角度和方位的仪器。
应用学科：机械工程〔一级学科〕；光学仪器〔二级学科〕；大地测量仪器-经纬仪〔三级学科〕定义3：测量水平角、垂直角以及为视距尺配合测量距离的仪器。
应用学科：水利科技〔一级学科〕；水利勘测、工程地质〔二级学科〕；水利工程测量〔三级学科〕以上内容由全国科学技术名词审定委员会审定公布求助编辑百科名片经纬仪，测量水平角和竖直角的仪器。
是根据测角原理设计的。
目前最常用的是光学经纬仪。
目录构造分类用途和工作原理自制方法编辑本段构造经纬仪结构机器部件一、经纬仪的结构〔主要常用部件〕：经纬仪1望远镜制动螺旋2 望远镜3 望远镜微动螺旋 4 水平制动 5 水平微动螺旋6 脚螺旋9 光学瞄准器10物镜调焦11目镜调焦12 度盘读数显微镜调焦13 竖盘指标管水准器微动螺旋14 光学对中器15 基座圆水准器16 仪器基座17 竖直度盘18 垂直度盘照明镜19 照准部管水准器20水平度盘位置变换手轮望远镜与竖盘固连，安装在仪器的支架上，这一局部称为仪器的照准部，属于仪器的上部。
望远镜连同竖盘可绕横轴在垂直面内转动，望远镜的视准轴应与横轴正交，横轴应通过水盘的刻画中心。
照准部的数轴〔照准部旋转轴〕插入仪器基座的轴套内，照准部可以作水平转动。
编辑本段分类经纬仪根据度盘刻度和读数方式的不同，分为游标经纬仪，光学经纬仪和电子经纬仪。
目前我国主要使用光学经纬仪和电子经纬仪，游标经纬仪早已淘汰。
电子经纬仪光学经纬仪光学经纬仪电子经纬仪光学经纬的水平度盘和竖直度盘用玻璃制成，在度盘平面的周诶边缘刻有等间隔的分经纬仪划线，两相邻分划线间距所对的圆心角称为度盘的格值，又称度盘的最小分格值。
一般以格值的大小确定精度，分为：DJ6 度盘格值为1° DJ2 度盘格值为20′ DJ1 〔T3〕度盘格值为4′ 按精度从高精度到低精度分：DJ07,DJ1,DJ2,DJ6,DJ30等〔D,J分别为大地和经纬仪的首字母〕经纬仪是测量任务中用于测量角度的精密测量仪器，可以用于测量角度、工程放样以及粗略的距离测取。
