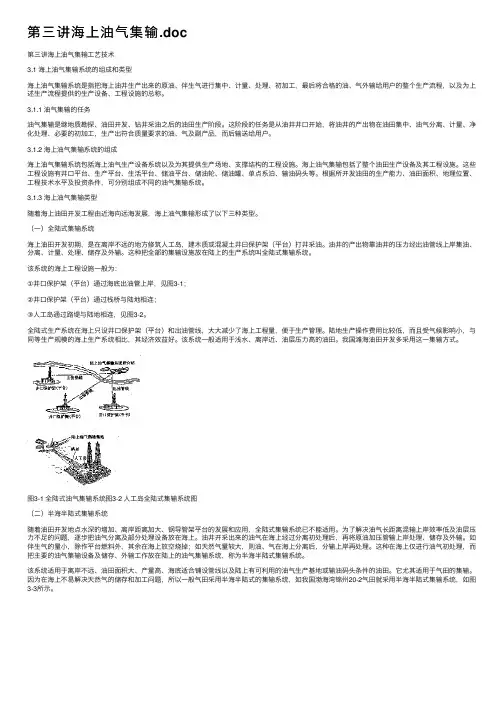

第三讲海上油⽓集输.doc第三讲海上油⽓集输⼯艺技术3.1 海上油⽓集输系统的组成和类型海上油⽓集输系统是指把海上油井⽣产出来的原油、伴⽣⽓进⾏集中、计量、处理、初加⼯，最后将合格的油、⽓外输给⽤户的整个⽣产流程，以及为上述⽣产流程提供的⽣产设备、⼯程设施的总称。

3.1.1 油⽓集输的任务油⽓集输是继地质勘探、油⽥开发、钻井采油之后的油⽥⽣产阶段。

这阶段的任务是从油井井⼝开始，将油井的产出物在油⽥集中、油⽓分离、计量、净化处理、必要的初加⼯，⽣产出符合质量要求的油、⽓及副产品，⽽后输送给⽤户。

3.1.2 海上油⽓集输系统的组成海上油⽓集输系统包括海上油⽓⽣产设备系统以及为其提供⽣产场地、⽀撑结构的⼯程设施。

海上油⽓集输包括了整个油⽥⽣产设备及其⼯程设施。

这些⼯程设施有井⼝平台、⽣产平台、⽣活平台、储油平台、储油轮、储油罐、单点系泊、输油码头等。

根据所开发油⽥的⽣产能⼒、油⽥⾯积、地理位置、⼯程技术⽔平及投资条件，可分别组成不同的油⽓集输系统。

3.1.3 海上油⽓集输类型随着海上油⽥开发⼯程由近海向远海发展，海上油⽓集输形成了以下三种类型。

（⼀）全陆式集输系统海上油⽥开发初期，是在离岸不远的地⽅修筑⼈⼯岛，建⽊质或混凝⼟井⽈保护架（平台）打井采油。

油井的产出物靠油井的压⼒经出油管线上岸集油、分离、计量、处理、储存及外输。

这种把全部的集输设施放在陆上的⽣产系统叫全陆式集输系统。

该系统的海上⼯程设施⼀般为：①井⼝保护架（平台）通过海底出油管上岸，见图3-1；②井⼝保护架（平台）通过栈桥与陆地相连；③⼈⼯岛通过路堤与陆地相连，见图3-2。

全陆式⽣产系统在海上只设井⼝保护架（平台）和出油管线，⼤⼤减少了海上⼯程量，便于⽣产管理。

陆地⽣产操作费⽤⽐较低，⽽且受⽓候影响⼩，与同等⽣产规模的海上⽣产系统相⽐，其经济效益好。

该系统⼀般适⽤于浅⽔、离岸近、油层压⼒⾼的油⽥。

我国滩海油⽥开发多采⽤这⼀集输⽅式。

图3-1 全陆式油⽓集输系统图3-2 ⼈⼯岛全陆式集输系统图（⼆）半海半陆式集输系统随着油⽥开发地点⽔深的增加、离岸距离加⼤、钢导管架平台的发展和应⽤，全陆式集输系统已不能适⽤。

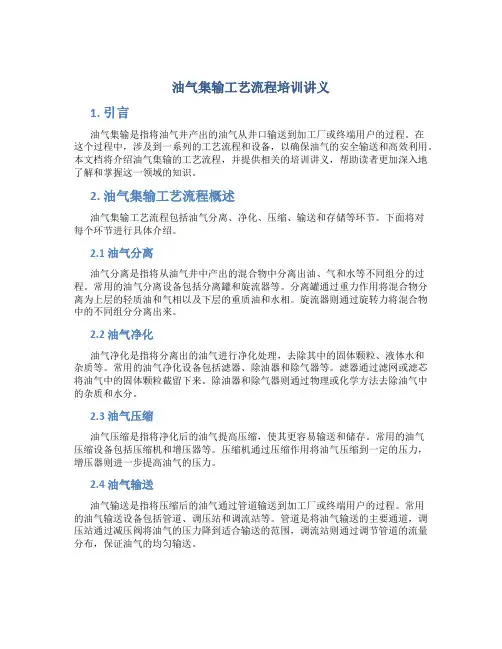

油气集输工艺流程培训讲义1. 引言油气集输是指将油气井产出的油气从井口输送到加工厂或终端用户的过程。

在这个过程中，涉及到一系列的工艺流程和设备，以确保油气的安全输送和高效利用。

本文档将介绍油气集输的工艺流程，并提供相关的培训讲义，帮助读者更加深入地了解和掌握这一领域的知识。

2. 油气集输工艺流程概述油气集输工艺流程包括油气分离、净化、压缩、输送和存储等环节。

下面将对每个环节进行具体介绍。

2.1 油气分离油气分离是指将从油气井中产出的混合物中分离出油、气和水等不同组分的过程。

常用的油气分离设备包括分离罐和旋流器等。

分离罐通过重力作用将混合物分离为上层的轻质油和气相以及下层的重质油和水相。

旋流器则通过旋转力将混合物中的不同组分分离出来。

2.2 油气净化油气净化是指将分离出的油气进行净化处理，去除其中的固体颗粒、液体水和杂质等。

常用的油气净化设备包括滤器、除油器和除气器等。

滤器通过滤网或滤芯将油气中的固体颗粒截留下来。

除油器和除气器则通过物理或化学方法去除油气中的杂质和水分。

2.3 油气压缩油气压缩是指将净化后的油气提高压缩，使其更容易输送和储存。

常用的油气压缩设备包括压缩机和增压器等。

压缩机通过压缩作用将油气压缩到一定的压力，增压器则进一步提高油气的压力。

2.4 油气输送油气输送是指将压缩后的油气通过管道输送到加工厂或终端用户的过程。

常用的油气输送设备包括管道、调压站和调流站等。

管道是将油气输送的主要通道，调压站通过减压阀将油气的压力降到适合输送的范围，调流站则通过调节管道的流量分布，保证油气的均匀输送。

2.5 油气存储油气存储是指将输送到加工厂或终端用户的油气进行暂存的过程。

常用的油气存储设备包括储罐和气体储存设备等。

储罐用于储存液态油气，气体储存设备用于储存气态油气。

3. 油气集输工艺流程培训讲义3.1 油气分离培训3.1.1 目标介绍油气分离的基本原理和流程，并掌握分离设备的操作方法。

3.1.2 内容•油气分离原理•分离设备的分类和选择•分离设备的操作流程和注意事项3.2 油气净化培训3.2.1 目标了解油气净化的作用和方法，学习常用的油气净化设备的操作和维护。
