J型折合半波天线的制作

PVC管套折合J型天线制作全过程看看这根天线，漂亮吧？你相信它是用简单的材料DIY出来的么？下面我们就做这样一根：把铜芯线的皮剥开，我们只要导电的芯线。

在Φ20mmPVC的线管上开孔，两个孔的位置间隔3/4波长，这里做的是2米的天线，所以是1.5米，铜芯线就穿过这两个孔穿好铜芯线将Φ25mmPVC管一小段垂直锯开，加在适当的地方固定铜芯线用封口胶固定开孔装馈线把这部分做好后装入Φ32mmPVC供水管，这个管不能用普通的电工线管，一定要供水管，要不然强度不够。

调试驻波时一定要套上外面的PVC供水管进行，要不然装上后驻波变化很大。

装了外管之后测驻波，但外管先别粘，调驻波时拆开了调整馈电点位置，全部调得差不多了再用PVC管专用的胶水粘起来。

认为可以后在头部装上PVC管帽，一条天线就完成了。

所用材料及参考价PVC上水管φ32mm 半条￥7.5 PVC上水管φ25mm 约20cm ￥0.5 PVC线管φ20mm 1条￥3.5 PVC管帽φ32mm 1个￥2 铜芯线4mm²3m ￥2.4 同轴传输线50-3 根据实际需要PVC胶粘剂若干￥0.5改性丙烯酸酯胶若干￥0.5封口胶若干￥0.5实际使用发现和用铜管弯成的J型折合天线效果差不多，在某些指标上还胜出，而且它有PVC外套，不怕风吹雨淋了折合振子J型天线制作一种形似折合振子的垂直极化天线，被称作“SLIM JIM”天线，已在专业通信领域广泛应用。

业余通信实验中，这种细瘦的折合振子J型天线也受到了青睐。

这种“折合振子J型天线”如图所示。

其特点是：辐射仰角极低，约在0～10°之间，有3dB的增益，效率是λ/4 GP天线的二倍，因天线自身具有匹配功能，可直接与50Ω同轴电缆连接。

有资料显示，SLIM JIM 天线的水平面辐射强度比5/8波长的GP天线还要强出许多，可见其优点是十分明显的。

为了实验这种天线的收发性能，笔者在住宅的楼顶装上折合振子J型天线。

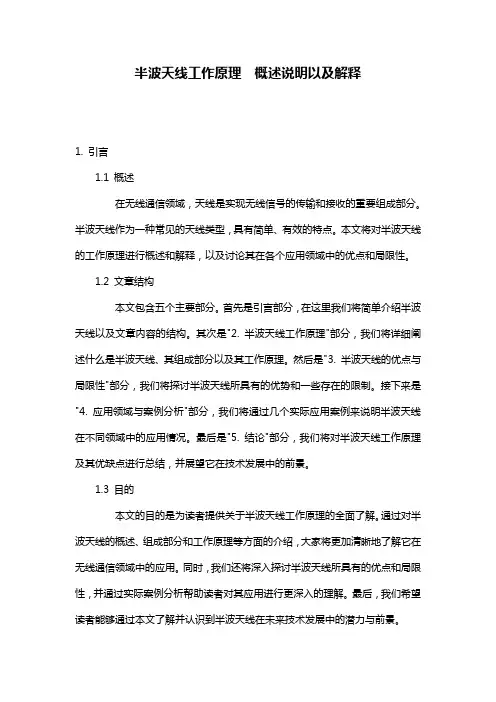

半波天线工作原理概述说明以及解释1. 引言1.1 概述在无线通信领域，天线是实现无线信号的传输和接收的重要组成部分。

半波天线作为一种常见的天线类型，具有简单、有效的特点。

本文将对半波天线的工作原理进行概述和解释，以及讨论其在各个应用领域中的优点和局限性。

1.2 文章结构本文包含五个主要部分。

首先是引言部分，在这里我们将简单介绍半波天线以及文章内容的结构。

其次是"2. 半波天线工作原理"部分，我们将详细阐述什么是半波天线、其组成部分以及其工作原理。

然后是"3. 半波天线的优点与局限性"部分，我们将探讨半波天线所具有的优势和一些存在的限制。

接下来是"4. 应用领域与案例分析"部分，我们将通过几个实际应用案例来说明半波天线在不同领域中的应用情况。

最后是"5. 结论"部分，我们将对半波天线工作原理及其优缺点进行总结，并展望它在技术发展中的前景。

1.3 目的本文的目的是为读者提供关于半波天线工作原理的全面了解。

通过对半波天线的概述、组成部分和工作原理等方面的介绍，大家将更加清晰地了解它在无线通信领域中的应用。

同时，我们还将深入探讨半波天线所具有的优点和局限性，并通过实际案例分析帮助读者对其应用进行更深入的理解。

最后，我们希望读者能够通过本文了解并认识到半波天线在未来技术发展中的潜力与前景。

2. 半波天线工作原理半波天线是一种常见的无线通信天线，其工作原理基于电磁波的辐射和接收。

下面将详细介绍半波天线的定义、组成部分以及工作原理。

2.1 什么是半波天线半波天线，也称为二分之一波长天线，是一种长度为电磁波波长二分之一的天线。

通过合适的电子设计和材料选择，半波天线可以实现对特定频率范围内的无线信号的辐射和接收。

由于其相对简单的结构和可靠性，半波天线在许多通信系统中被广泛应用。

2.2 半波天线的组成部分半波天线由以下几个主要部分组成：- 导体元件：半波天线通常由金属导体构成，例如铜或铝制成的直棒或圆环形式。

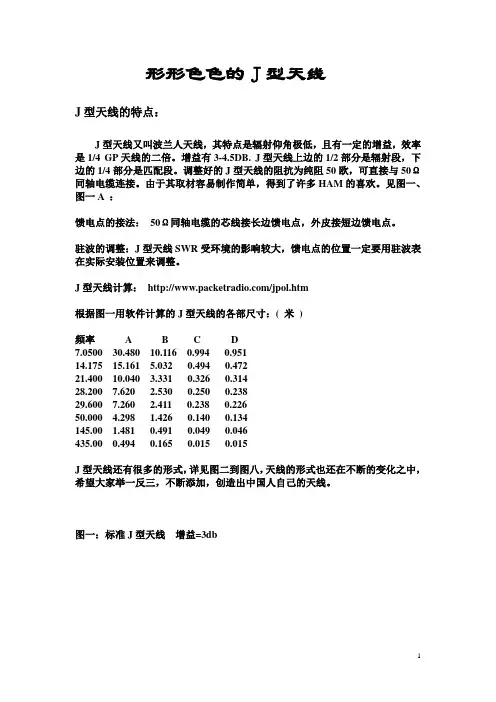

形形色色的J型天线J型天线的特点：J型天线又叫波兰人天线，其特点是辐射仰角极低，且有一定的增益，效率是1/4 GP天线的二倍。

增益有3-4.5DB. J型天线上边的1/2部分是辐射段，下边的1/4部分是匹配段。

调整好的J型天线的阻抗为纯阻50欧，可直接与50Ω同轴电缆连接。

由于其取材容易制作简单，得到了许多HAM的喜欢。

见图一、图一A ：馈电点的接法：50Ω同轴电缆的芯线接长边馈电点，外皮接短边馈电点。

驻波的调整：J型天线SWR受环境的影响较大，馈电点的位置一定要用驻波表在实际安装位置来调整。

J型天线计算：/jpol.htm根据图一用软件计算的J型天线的各部尺寸：( 米)频率 A B C D7.0500 30.480 10.116 0.994 0.95114.175 15.161 5.032 0.494 0.47221.400 10.040 3.331 0.326 0.31428.200 7.620 2.530 0.250 0.23829.600 7.260 2.411 0.238 0.22650.000 4.298 1.426 0.140 0.134145.00 1.481 0.491 0.049 0.046435.00 0.494 0.165 0.015 0.015J型天线还有很多的形式，详见图二到图八，天线的形式也还在不断的变化之中，希望大家举一反三，不断添加，创造出中国人自己的天线。

图一：标准J型天线增益=3db图一A：馈电点的接法J型天线的各种变形：图二：V/U双段J型天线由单频段J型天线发展而来，双段匹配的馈电方式由两段50Ω同轴电缆完成。

连接到T形合路器后，用50Ω电缆引入室内。

图三：折合振子J型天线增益=6db300欧馈线做的J型天线,取材容易，便于携带。

同样也适用于短波段。

图四：折合振子J型天线详图折合振子J型天线,折合部分增加了一个半波可提高增益。

如果直接增加半波就要加反相线圈，折合过来后，既缩短了长度又起到了反相作用。

天线制作十二款之四VU双段J型天线天线制作十二款之四 VHF/UHF双波段超级J型天线J型天线由于其结构简单、辐射仰角极低，具有3dB的较高增益和自匹配功能、便于直接与50Ω同轴电缆连接等特点，得到了广大无线电爱好者的青睐。

要实现VHF、UHF段天线合为一体，一般都需要多振子或者陷波器等频段扩展技术，因而商品天线对这些技术采用得比较多，爱好者中自制和使用常见的J型天线以单波段形式居多。

本文介绍一款适合爱好者自制的VHF/UHF双波段超级,型天线。

工作原理工作原理图1为单波段J型天线。

天线基本原理就是1/2波长端馈天线，这种天线不仅可以在UHF/VHF频段使用，而且在HF频段也有着广泛的应用。

只不过我们在VHF/UHF频段常见的都是垂直架设，其结构形式类似于英文字母J。

天线1/2波长部分为天线的振子，1/4波长部分为匹配单元。

图2为高增益J型双波段天线的基本原理。

图1 2m J型天线工作基本原理图图2 高增益J型天线图3 144/430MHz天线天线振子绝缘棒的加工(也可以不用车制，绝缘材料棒的内径与管材相吻合即可)图4 1/4波长陷波器(相位线)的制作图5 双段超级J型天线制作、安装数据其原理是在原来半波长J型天线的基础上，通过1/4波长相位线再堆垒一个1/2波长的天线振子，以提高天线的辐射面积，进一步降低仰角，提高增益，据称天线增益可达6dB以上。

如果我们在原有半波长J型VHF天线的基础上，增加一个1/4波长的陷波器，再堆垒一个VHF段的1/2波长振子，让天线三倍频工作于UHF频段，那么此天线就成了我们要介绍的VHF/UHF双波段超级J型天线。

材料材料除S0-239插座以外，天线材料都可以在小五金店或者车辆配件商店购得，整个天线可在两个小时内制作完成。

在此VHF/UHF天线的设计中，使用了12.7mm铜油管和6.35mm软铜管两种规格(当然19.05mm直径的油管也可以使用。

铝管由于极易氧化，同时顺焊性差，因此不建议使用)。

形形色色的J型天线J型天线的特点：J型天线又叫波兰人天线，其特点是辐射仰角极低，且有一定的增益，效率是1/4 GP天线的二倍。

增益有3-4.5DB. J型天线上边的1/2部分是辐射段，下边的1/4部分是匹配段。

调整好的J型天线的阻抗为纯阻50欧，可直接与50Ω同轴电缆连接。

由于其取材容易制作简单，得到了许多HAM的喜欢。

见图一、图一A ：馈电点的接法：50Ω同轴电缆的芯线接长边馈电点，外皮接短边馈电点。

驻波的调整：J型天线SWR受环境的影响较大，馈电点的位置一定要用驻波表在实际安装位置来调整。

J型天线计算：根据图一用软件计算的J型天线的各部尺寸：( 米 )频率 A B C D7.0500 30.480 10.116 0.994 0.95114.175 15.161 5.032 0.494 0.47221.400 10.040 3.331 0.326 0.31428.200 7.620 2.530 0.250 0.23829.600 7.260 2.411 0.238 0.22650.000 4.298 1.426 0.140 0.134145.00 1.481 0.491 0.049 0.046435.00 0.494 0.165 0.015 0.015J型天线还有很多的形式，详见图二到图八，天线的形式也还在不断的变化之中，希望大家举一反三，不断添加，创造出中国人自己的天线。

图一：标准J型天线增益=3db图一A：馈电点的接法J型天线的各种变形：图二：V/U双段J型天线由单频段J型天线发展而来，双段匹配的馈电方式由两段50Ω同轴电缆完成。

连接到T形合路器后，用50Ω电缆引入室内。

图三：折合振子J型天线增益=6db300欧馈线做的J型天线,取材容易，便于携带。

同样也适用于短波段。

图四：折合振子J型天线详图折合振子J型天线,折合部分增加了一个半波可提高增益。

如果直接增加半波就要加反相线圈，折合过来后，既缩短了长度又起到了反相作用。

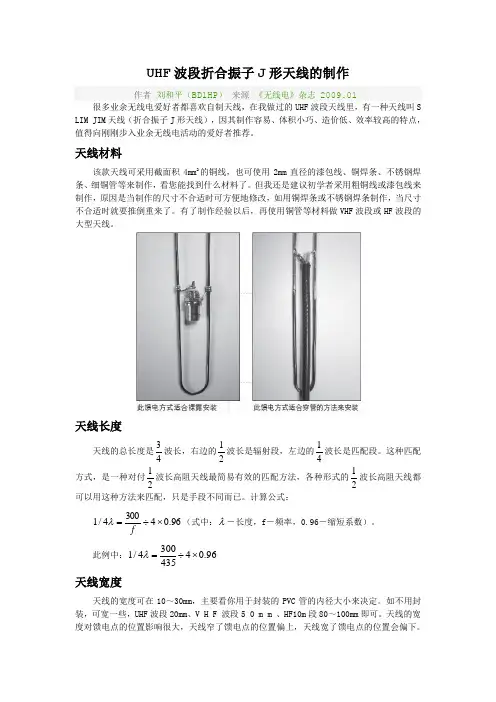

天线的总长度是3波长，右边的1波长是辐射段，左边的1波长是匹配段。

这种匹配馈电点的位置理论值是在天线的1/8波长处，而天线受环境的影响较大，天线的制作尺寸不同，所处的环境不同时，馈电点的位置也会不同，不必细究，这很正常。

你从匹配段的开口处向下看，开口处是高阻，很适合与1/2波长的天线匹配，逐渐向下，阻抗也逐渐变低，到短路的地方阻抗为零。

这是一个渐变的过程，总会有一个地方是纯阻50Ω，这就是你要的地方，也是效率最好的地方。

我做的天线宽度是12mm，馈电点大约在由下向上80mm的位置，仔细调整一下馈电点的位置，在435MHz时使驻波小于1.2，天线就合格了。

该天线受环境的影响较大，整个调整过程一定要在实际安装的位置来调整，不然驻波变化会比较大。

天线调整做完一副新天线，要分两步来调整天线。

1. 先要找天线的自然谐振点，即看天线在什么频率驻波最小，此时先不管驻波是多少，只要看你测的这组数据的最小值就行了。

如谐振频率偏低，说明天线长了，如谐振频率偏高，说明天线短了。

反复修整天线尺寸，直到你要的频率驻波相对最小。

2. 调整馈电点位置，使驻波调到1.2以内就行了，这样调出来的天线效率最好。

不管是调UHF、VHF还是调HF天线，只要是调谐振型天线都要走以上两步。

不要一开始就调驻波，那样，即使天线的驻波调到1.1时，由于不在其天线的自然谐振点上，天线的工作效率也不高。

天线封装调好后的天线可装入一根PVC管内，管子的上下装上管帽，在下边的管帽上固定一个电缆头或由电缆直接引出就可实际使用了。

有一点要注意，调好后的天线装入PVC管内后，天线的谐振点将下降0.5～1MHz。

但因天线的工作频带很宽，所以我们也不必太在意。

如果你对此不放心，那么你在调天线时，可事先将中心频率调高0.5～1MHz就可以了。

这款天线制作的成功率很高，很适合新手朋友练习制作，天线在准备好材料后，手快的一小时就可做一条，手慢的半天也能完工了吧？苗条瘦小的形状适合安装在任何地方。

如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!虽然国家宣传的城乡已经基本覆盖网络，同时5G网络也即将面世，但其实在一些比较偏远的山区人们使用的仍然是比较简陋的天线接受电视信号观看，二楼主刚好看到一位牛人自己手工制作天线，下面将详细教程分享给大家！从网上查到几款比较流行的自制天线，弄好后作了一番对比。

这其中不乏夸大的成份，被众多制作者极度推崇的四菱形天线在此次实验中以最差的接收效果被排在最后，而通常以低调示人的八木天线还是以最佳的接收效果名列第一，以下是本人亲自制作与测试后的结果，由于本人没有专业仪器，只能通过电视机收台的数目来评测，故也有相当的参考价值的。

目的只有一个，就是让广大DlY的爱好者不再被谎言欺骗，能够真正自己做一付接收效果最佳的天线。

最差的天线一四菱形天线。

这是本人通过网上的参数自制的一付带反射网的四菱形天线，实测只能收到直线距离30公里外的永年台和本市沙河台。

易拉罐天线。

两只易拉罐相距6cm固定，然后分别连上馈线一端。

是最简单的自制天线。

但效果却不错，比上面那个四菱天线又多收了邯郸市一个频点和鸡泽县一个频点。

效果不错。

五单元对称半波振子天线。

具体做法和尺寸网上教程很多，就不细讲了。

此天线对称振子我是用直径8毫米的空调用铜管做的，引向器和反射器用的是普通75欧黑色垃圾馈线代替。

比上一个易拉罐天线又多收了一个曲周县的频点。

此款天线小巧灵珑效果却实也不错。

这是最后做的一款仿兴任成品十一单元天线。

振子全部用铜管制成，反射网是用废汽车滤清器上的镀锌网。

与兴任十一单元天线对比效果相同，只是振子我换成了对称半波振子。

兴任的是折合半波振子，按说折合振子效率是要比对称振子要高的，但这此对比却不相上下，都收到了相对较弱的南和754频点，可能自制的这付天线用料好些的缘故罢。

这个是正在服役的某品牌十一单元天线。

这付天线一直以来是用来接收本地模拟信号用的，今天把它改造了一下。

引向器和反射器全部换成了馈线，目的就是想试试铜管与馈线的接收差别。

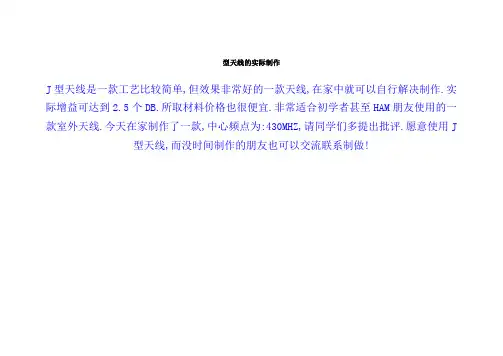

型天线的实际制作
J型天线是一款工艺比较简单,但效果非常好的一款天线,在家中就可以自行解决制作.实际增益可达到2.5个DB.所取材料价格也很便宜.非常适合初学者甚至HAM朋友使用的一款室外天线.今天在家制作了一款,中心频点为:430MHZ,请同学们多提出批评.愿意使用J 型天线,而没时间制作的朋友也可以交流联系制做!
先从网上下载J型天线制作尺寸计算软件.记下数据铜焊条一根,物资市场多有出售.价格在4-5元一根.
在铜焊条上刻有天线尺寸标记,以便截取!
手工制作成U形做.
从事先标好的刻度,截取合适尺寸.
搓搓毛刺
为了方便以后更换天线,做一个带馈线头子的馈线.
为了方便调整馈点,先把馈线芯线与屏蔽线用老虎钳夹住一定注意.芯线夹在长的一边,屏蔽线夹在短的天线一边.
调整天线的驻波比:在中心频点430.000大功率35W发射时.驻波小于1.5.在1.2左右.说明还是比较成功的.
制作经费:铜焊条4-5元.馈线头5元.馈线1米3元.加上乱七八糟的费用总共加起来不会超过15元.虽然比较简陋!但实际使用效果还是很不错的.某些性能过两天用天线分析仪
测测,估计要起过某些成品天线.

如何设计和制造一个自制天线？一、了解天线的基本原理天线是电磁波的收发器，它将电磁波转换为电流或者将电流转换为电磁波。

了解天线的基本原理对于设计和制造一个自制天线至关重要。

天线的基本原理可以简单地解释为：通过合理设计的导线或其他材料，将电流传输到外部空间或自行接收来自外部空间的电磁波。

天线可以通过调整其长度、形状和材料以及与发射或接收电路的匹配来优化性能。

二、选择合适的天线类型根据应用的需求，选择合适的天线类型是制造自制天线的关键。

常见的天线类型包括：半波长偶极天线、全波长偶极天线、方形天线、螺旋天线等。

不同的天线类型适用于不同的频率范围和应用场景。

三、设计天线的工作频率和增益天线的工作频率是指天线能够发送或接收的电磁波频率范围。

根据应用需求，确定天线的工作频率范围是设计的第一步。

天线的增益是指天线在某个方向上相对于理想点源天线的方向图增加的能力。

天线增益可以通过调整天线的长度、形状和其他参数来实现。

选择适当的增益可以提高天线的性能。

四、选择合适的天线材料天线材料对天线的性能有重要影响。

选择合适的材料可以提高天线的效率和增益。

常用的天线材料有导电材料、塑料和纤维材料等。

导电材料具有良好的导电性能，可以提高天线的传输效率；塑料和纤维材料则具有轻量化和耐腐蚀的特点。

五、注意天线的制造工艺天线的制造工艺包括天线的接线、固定和绝缘等。

在制造自制天线时，要注意材料的接触和固定位置，以确保天线的正常工作。

在接线方面，可以使用焊接或者螺钉固定的方式来连接天线的导线。

在固定和绝缘方面，则可以使用粘合剂或者绝缘胶布来固定导线位置，并保护导线免受外界干扰。

六、测试和优化天线性能在制造完自制天线后，进行测试和优化是非常重要的。

可以使用天线测试仪器来测试天线的增益、辐射图案和阻抗匹配等性能指标。

根据测试结果，可以进行天线的优化调整，例如调整导线长度、形状和位置等，以提高天线的性能。

总结：设计和制造一个自制天线需要了解天线的基本原理，选择合适的天线类型和材料，设计天线的工作频率和增益，并注意天线的制造工艺。

DIY U段折合振子J型天线[1]：制作调试过程与测试（SWR=1.01）这是一个迟来的DIY制作帖子。

本人7月下旬制作了一根折合振子J型玻璃钢车载天线，现在先将制作与测试部分发帖出来，容后再发帖报告通联试验情况。

一直以来，车载天线的通联效率与天线的长度的矛盾是一个较难解决的问题。

7月初买了根东莞HAM友BG7IGI制作的折合J型玻璃钢天线，使用后感觉通联效果不错，而且中心频点驻波达到1.15。

买的这个天线长度只有690mm，很适合用做车载天线使用，然而直径却太粗了（32mm），而且是M 母头的，要连接车顶吸盘或边夹，还要通过转接头（M公直通头）来实现。

这样，不但加高了天线降低了机械强度，而且损耗也会加大，还容易损坏。

因此，就产生了DIY折合J型车载天线的念头。

要求：长度尽可能短（经过计算，不包括接头可以500mm左右），直径尽可能细。

先到五金材料商店看了，最细的PVC管就是外径20、内径17mm 的，因而就地取材设计了一款最小型的折合J天线，封装后的尺寸：直径20mm，长度542mm，重量124克。

使用M公头，可以直接与车载吸盘或边夹连接。

经测试和实际通联效果试验，还比较满意。

一、封装好后天线的SWR曲线和实际通联效果1. 制作封装完成后的SWR频率曲线、中心频点、带宽：2. 固定架设的通联效果：架设在4楼阳台，用7900大火，与直线距离35公里外的HAM友通联，信号53。

3. 移动车载通联效果：用车顶吸盘安装，移动中通联，与火炉山森林公园附近的HAM友、龙洞广汕路附近的HAM实现高质量通联。

从天河区经新光快速路到番禺长隆附近，除了江海大道猎德桥下受到高架路和近距离高楼阻隔，信号出现较大底噪（仍能听清话音）外，直到长隆附近的小区道路（通联直线距离约22公里）依然能稳定良好，信号59。

二、设计与制作过程1. 制作本天线是先买到了外径20mmPVC管后因材设计的，下图是设计图纸：图中尺寸均是从铜线的轴线计量的选取一段长988左右（实际裁剪多几个mm）的4平方电线铜芯（直径2.2mm）。

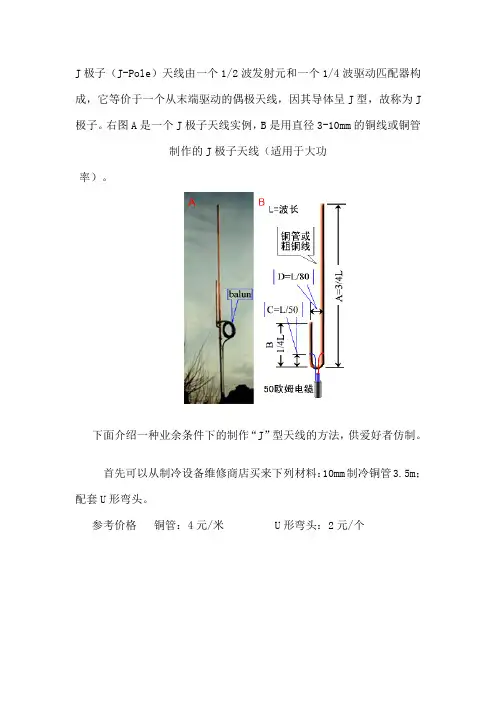

J极子（J-Pole）天线由一个1/2波发射元和一个1/4波驱动匹配器构成，它等价于一个从末端驱动的偶极天线，因其导体呈J型，故称为J 极子。

右图A是一个J极子天线实例，B是用直径3-10mm的铜线或铜管制作的J极子天线（适用于大功率）。

下面介绍一种业余条件下的制作“J”型天线的方法，供爱好者仿制。

首先可以从制冷设备维修商店买来下列材料：10mm制冷铜管3.5m；配套U形弯头。

参考价格铜管：4元/米 U形弯头：2元/个
让大家仔细看看U头和铜管是如何连接的。

再将铜管内外壁和U形头内壁搪锡。

（建议先先细沙皮打磨后，涂上助焊剂，用大功率电烙铁搪锡）
然后用气焊或燃气灶焊接：把搪了锡的铜管插入U头，同时在燃气炉加热，让锡全部熔化，调整好角度，关闭炉子，让铜管和锡自然冷却。

（一定要注意安全）
焊接好天线的馈电点部分有用一段50－5的馈线和M座焊接。

完整的接头与节点
做好的J型天线，如果觉得效果不好，还可以用另外一段铜管和一个U 头做折合部分提高增益。

DIY高增益VHF/UHF双波段超级J型天线已有1448 次阅读2011-6-24 06:20|个人分类:天线J型天线由于其结构简单、辐射仰角极低，具有3dB的较高增益和自匹配功能、便于直接与50Ω同轴电缆连接等特点，得到了广大无线电爱好者的青睐。

要实现VHF、UHF段天线合为一体，一般都需要多振子或者陷波器等频段扩展技术，因而商品天线对这些技术采用得比较多，爱好者中自制和使用常见的J型天线以单波段形式居多。

本文介绍一款适合爱好者自制的VHF/UHF双波段超级Ｊ型天线。

工作原理工作原理图1为单波段J型天线。

天线基本原理就是1/2波长端馈天线，这种天线不仅可以在UHF/VHF 频段使用，而且在HF频段也有着广泛的应用。

只不过我们在VHF/UHF频段常见的都是垂直架设，其结构形式类似于英文字母J。

天线1/2波长部分为天线的振子，1/4波长部分为匹配单元。

图2为高增益J型双波段天线的基本原理。

图1 2m J型天线工作基本原理图图2 高增益J型天线图3 144/430MHz天线天线振子绝缘棒的加工（也可以不用车制，绝缘材料棒的内径与管材相吻合即可）图4 1/4波长陷波器（相位线）的制作图5 双段超级J型天线制作、安装数据其原理是在原来半波长J型天线的基础上，通过1/4波长相位线再堆垒一个1/2波长的天线振子，以提高天线的辐射面积，进一步降低仰角，提高增益，据称天线增益可达6dB以上。

如果我们在原有半波长J型VHF天线的基础上，增加一个1/4波长的陷波器，再堆垒一个VHF段的1/2波长振子，让天线三倍频工作于UHF频段，那么此天线就成了我们要介绍的VHF/UHF双波段超级J型天线。

材料材料除S0-239插座以外，天线材料都可以在小五金店或者车辆配件商店购得，整个天线可在两个小时内制作完成。

在此VHF/UHF天线的设计中，使用了12.7mm铜油管和6.35mm 软铜管两种规格（当然19.05mm直径的油管也可以使用。

制作调频(FM)波段半波偶极天线我在德生论坛发了两篇文章，介绍了我使用BCL3000 和1994 的收听心得，主要使用的调频天线是半波偶极天线，感觉制作简单，效果良好，特应部分机友要求，详细看图说话，重新示范如何制作调频广播接收用的半波偶极天线，因为我学的是计算机专业，并不是无线电专业，很多东西都是从书上和网上学习来的，如果有不对的地方，请批评指正。

（当然，半波偶极天线并不是最好的，因为根据《实用天线设计与制作》一书中第11页提到：相对与全向天线，半波偶极天线的增益为 2.15db, 三单元八木天线的增益为7.7db ，所以如果需要DX 远方调频电台，还是八木天线效果好。

不过八木天线也有缺陷，方向性太强，日常使用起来不方便，不可能每听一个台就跑到外面转一下天线方向）一理论准备：调频广播波段中心频率位98MHZ, 波长＝300/f = 300/98 = 3米1/4 波长为0.75米不过天线中的振子的长度并不正好是1/4波长，因为电波在导线中行进的速度与在真空中的不同，一般都要短一些，所以有一个缩短因子所以振子长度取(286/f) /4 = 0.73米二材料准备：振子－－6平方铜线两条各长80厘米四分PVC水管两条，各长80厘米，作横杆，最好联塑牌，质量比较好四分PVC水管一条，作竖杆，长四米（长度自己顶）六分PVC水管一条，长3.5米八分PVC水管一条, 长3 米（整个天线做完后，把四分管套在六分管中，再把六分管套在八分管中，加强主杆的强度，实践证明，这样总长度4米的主杆可以抵御台风鹦鹉和黑格比）工具－－钢锯电工胶布电工防水胶布扎带卷尺剪刀钳子PVC管粘合胶水三固定振子把振子两端用防水胶布包好，然后用扎带把振子固定在横杆上四连接横杆与主杆用四分管的三通把横杆与主杆用粘合胶水粘起来五用电烙铁把振子与75欧姆同轴电缆焊接起来，并用电工防水胶布包起来六balun偶极子天线的原阻抗是75欧姆，由于偶极子的两半是对称的（即平衡的），和同轴电缆（不平衡的）连接时需要有一个“1:1 平衡-不平衡变压器（balun）” 。

J型天线的实际制作一、引言J型天线是一种常见的天线类型，广泛应用于无线通信系统中。

它具有结构简单、工作频率稳定等特点，因此在实际制作中得到了广泛应用。

本文将介绍J型天线的实际制作过程，包括材料准备、天线构建、调试等内容。

二、材料准备1.所需材料：- 铜线：用于制作天线的辐射元件。

通常选择直径为1mm的铜线，根据工作频率选择合适长度的铜线。

-无线电频率转换器：用于将无线电信号转换为适合天线工作的频率。

-射频缆线：将无线电信号从转换器传输到天线。

-螺丝和螺母：用于固定天线的构件。

-支架和基座：用于支撑和安装天线。

2.工具：-钳子：用于剪断铜线和固定螺丝。

-铅笔：用以标记铜线的切断位置。

-铁锤：用于铺平铜线的端部，使其与底座相连接。

-电钻：用于在支架和底座上钻孔。

三、天线构建1.制作辐射元件：首先根据工作频率选择合适长度的铜线，然后使用钳子将铜线剪断。

其长度应为辐射波长的四分之一、然后使用钳子将铜线的两端切割成尖锐的形状，以提高接收和发送信号的效果。

2.构建支架和底座：根据天线长度确定支架和底座的大小，然后使用电钻在适当位置钻孔。

然后将天线放置在底座上，使用螺丝和螺母将其固定。

确保天线与底座之间有足够的接触面积，以保证信号传输的质量。

3.连接射频缆线：将射频缆线的一端连接到无线电频率转换器的输出端口，然后将另一端连接到天线的输入端口。

确保连接牢固，并且没有松动或接触不良的问题。

四、调试1.连接设备：将无线电设备连接到无线电频率转换器的输入端口，然后打开设备。

确保设备能够正常工作，并能够接收和发送信号。

2.测试信号：使用信号发生器或其他测试设备发送一定频率的信号，然后观察设备接收到的信号强度。

根据情况调整天线的位置和方向，以使信号强度达到最佳。

3.优化天线：根据曲线图和测试结果，不断调整天线的形状、长度和位置，以获得更好的性能。

可以尝试将天线稍微倾斜或移动位置，直到达到最佳信号强度。

五、总结通过以上步骤，我们可以完成J型天线的制作和调试。

天线制作十二款之四VHF/UHF双波段超级J型天线J型天线由于其结构简单、辐射仰角极低，具有3dB的较高增益和自匹配功能、便于直接与50Ω同轴电缆连接等特点，得到了广大无线电爱好者的青睐。

要实现VHF、UHF段天线合为一体，一般都需要多振子或者陷波器等频段扩展技术，因而商品天线对这些技术采用得比较多，爱好者中自制和使用常见的J型天线以单波段形式居多。

本文介绍一款适合爱好者自制的VHF/UHF双波段超级Ｊ型天线。

工作原理工作原理图1为单波段J型天线。

天线基本原理就是1/2波长端馈天线，这种天线不仅可以在UHF/VHF频段使用，而且在HF频段也有着广泛的应用。

只不过我们在VHF/UHF频段常见的都是垂直架设，其结构形式类似于英文字母J。

天线1/2波长部分为天线的振子，1/4波长部分为匹配单元。

图2为高增益J型双波段天线的基本原理。

图1 2m J型天线工作基本原理图图2 高增益J型天线图3 144/430MHz天线天线振子绝缘棒的加工（也可以不用车制，绝缘材料棒的内径与管材相吻合即可）图4 1/4波长陷波器（相位线）的制作图5 双段超级J型天线制作、安装数据其原理是在原来半波长J型天线的基础上，通过1/4波长相位线再堆垒一个1/2波长的天线振子，以提高天线的辐射面积，进一步降低仰角，提高增益，据称天线增益可达6dB以上。

如果我们在原有半波长J型VHF天线的基础上，增加一个1/4波长的陷波器，再堆垒一个VHF 段的1/2波长振子，让天线三倍频工作于UHF频段，那么此天线就成了我们要介绍的VHF/UHF双波段超级J型天线。

材料材料除S0-239插座以外，天线材料都可以在小五金店或者车辆配件商店购得，整个天线可在两个小时内制作完成。

在此VHF/UHF天线的设计中，使用了12.7mm铜油管和6.35mm软铜管两种规格（当然19.05mm直径的油管也可以使用。

铝管由于极易氧化，同时顺焊性差，因此不建议使用）。

对于双段天线1/4波长的相位线连接装置的制作，笔者曾尝试使用聚四氟乙烯绝缘材料，但后来改变了设计，使用玻璃钢或者尼龙棒来制作，可以进一步提高其机械强度。

DIY简易V/U段"J"形和HF段倒"V"天线文／张晓平(BD6CS)无论通信活动是在室内还是在野外都需要架设天线，对于大多数业余无线电爱好者来讲，自己动手制作一些简易的天线架设在室外，取材容易，架设方便，也扩大了通信距离，同时也锻炼了自己的动手能力，还培养了自己的生活乐趣。

一、V／U段"J"形及折合天线的制作V／U段电波是直线传播(也称视距传播)。

传播效果与天线的高度有直接关系，所以我们一般把V／U段天线架设在室外的最高处。

J形天线用于与本地HAM作直接通联效果非常好，在丘陵地区用5W功率通信距离大于30km，在平原地区用5W功率通信距离大于50km。

本人在淮南可以常年保持和蚌埠、阜阳等地HAM做QSO。

以下是本人制作的V／U段天线的经过，供大家参考。

首先到废品收购站购买一些废旧制冷设备里的直径8mm～16mm、长290cm的铜管，或去制冷器材店购买。

根据计算出的尺寸截取铜管的长度，如图1所示地网长度为1／4λ、振子长度为3／4λ。

例如做一副2m天线，地网的长度为0．5m、振子长度为1．5m。

做一副0．7m(430MHz～440MHz)天线，地网长度为17．5cm、振子长度为52．5cm。

注意：在做2m天线时，需要长10cm、宽3cm胶木板或者废旧电路板(但要去除覆铜线路)作支架板，形状见图2。

2m折合天线需要两块支架板固定。

0．7m天线由于尺寸较小开口端不需要固定。

天线底部U形用弯管器(维修制冷设备专用工具)弯成或管内装满沙子在直径6cm～8cm的树干上或钢管上弯成。

天线底部固定在立杆上有多种方式，将天线的底部焊接在一块铁板上或固定在较结实的木棍上(如图3、图4所示)。

先假设两馈电点在J形天线的U形底端向上75mm处，馈线(50Ω)芯线接长杆、网线接短杆。

焊接好所有连线后(用100W以上的电烙铁焊接)连接上收发信机(手持机或车载机)。

天线制作方法天线是一种用来接收和发送无线电波的装置，它在无线通信领域起着至关重要的作用。

在现代社会中，我们可以看到各种各样的天线应用于手机、电视、无线网络等设备中。

在这篇文档中，我们将介绍一些常见的天线制作方法，希望能够帮助到对天线制作感兴趣的朋友们。

首先，我们来介绍一种常见的天线制作方法，单极天线。

单极天线是一种简单的天线结构，通常由一根导线构成。

在制作单极天线时，我们需要准备一根长度合适的导线，然后根据天线的工作频率进行合适长度的修剪。

接着，我们需要将导线连接到无线电设备的天线接口上，并且确保导线的末端与接地连接良好。

这样，我们就可以使用单极天线来进行无线通信了。

除了单极天线，我们还可以制作一种叫做偶极天线的天线。

偶极天线通常由两根相同长度的导线构成，它的结构相对复杂一些，但是在一定的条件下可以获得更好的性能。

在制作偶极天线时，我们需要将两根导线固定在一个支架上，并且确保它们的长度和位置都符合设计要求。

然后，我们需要将导线连接到无线电设备上，并且进行合适的调试和测试。

这样，我们就可以使用偶极天线来进行更稳定和远距离的无线通信了。

除了以上介绍的两种常见的天线制作方法外，还有许多其他类型的天线，如四方天线、八木天线等。

这些天线都有各自的特点和适用场景，我们可以根据具体的需求选择合适的天线类型进行制作和使用。

总的来说，天线制作是一个需要一定技术和经验的过程，但是通过学习和实践，我们可以掌握一些基本的天线制作方法，并且可以根据具体的需求进行调整和优化。

希望这篇文档可以帮助到对天线制作感兴趣的朋友们，也希望大家能够在天线制作的过程中不断学习和进步，为无线通信技术的发展做出贡献。

笔者前不久自制了一架J型折合半波天线，使用效果非常理想，现将该天线的制作介绍如下。

这是一种垂直极化的全向天线。

只要按相应波长选取天线尺寸，即可用于高频式超高频波段。

由于这种天线的低仰角辐射特性好，对于主要依靠低仰角传播进行的通信，它的实际辐射效率要比一般的地网天线高出50%。

这种天线的物理长度不超过3/4波长，对于较高频段，可算是一种小巧的天线。

在天线的底座附近，通过一段J型匹配短截线进行馈电，可以克服由于馈线与天线的相互作用带来的许多问题。

天线的馈电阻抗约为50 Ω。

一般地网天线的增益要比半波偶极天线高3dB。

通常，所用的5/8波长地网天线也有较高的增益，但J型折合半波天线比这两种天线有更高的辐射效率。

它的全辐射角几乎与地面平行，最大辐射仰角正好处在移动通信所需的仰角位置。

J型折合半波天线实际上是一种垂直架设的端馈式折合偶极天线。

天线上电压和电流的分压见图1，天线下部的1/4波长匹配短截线，使天线的输入阻抗可以低到只有50 Ω。

在短截线的另一端，向天线部分馈电的阻抗却很高，这正好满足了半波天线端点高阻输入的要求，从而解决了匹配的问题。

和所有折合振子一样，在天线两臂上的电流同相，而在短截线上反相，所以在短截线上不向外辐射能量，有助于降低天线主辐射仰角。

只要匹配好，可使电压驻波比低于1.5，甚至可以达到1。

该天线可在固定台站使用，也可在移动台站使用。

这种天线可以用直径6～9mm的铝管制作，两平行单元之间的间隔要求并不严格，偏差不超过6mm便可。

馈电点处必须用塑料盒封装(防水)，折叠式辐射单元的折回部分与匹配短截线短截臂的顶部之间，必须有良好的绝缘。

如何找准馈电点是天线设计的一个重要问题，可将馈电点在天线管上上下移动，测得电压驻波比最小的点便是馈电点，然后将馈线焊好，图2中给出了笔者做的一副145MHz天线的设计数据，这种天线室内室外都可使用，但要尽量避开其他导体。

HAM界發燒友中使用的天線，種類繁多，各有特長，也各有短處。

但如果歸納起來，則以基本的水平架設的半波天線最具權威性;簡單、易裝、實用，效能又相當優越。

各種其他型式的天線，定向或不定向者，都以它作為性能比較的準繩基礎(亦是dBD的來由)。

瞭解半波天線，舉一反三，對其他型式的天線的性能，也可在掌握之中。

第一章简介「半波」天线的英文是"Dipole"，依字面解释是「二极」的意思。

有人称为「偶极」天线，都是同一品种。

「半波」这个老叫法，是根据其长度为一个波长的一半，求其直接易懂;和「半波」二字较易上口，并无特别意思或玄机在内。

半波天线大多都是做水平式架设，也就是今次我们要谈的。

半波天线也有做垂直架设的，由于它的放射特性和水平式者不同，输送线(Feeder)要特殊处理，今次暂且不谈。

业余波段中，最引人入胜的短波(HIGH FREQUENCY)波段部份，自160公尺至10公尺，共八个波段。

其中以20公尺波段最为人所喜爱，为方便起见，今次就以20公尺为例说明，遇有特殊情形时，将再作注明。

一个20米波长的电波，它的长度由头至尾是2O公尺，如图 l。

「半波」便是整个波长的一半，即10公尺。

电流和电压的分布图 2 是电流或电压在半波天线上，瞬间分布的情形;天线的中间，电流最大，电压为零。

天线左右的两端，情形刚好相反，电压最高、电流为零。

这说明两点:第一，天线发射的主力部份在中间，因该处的电流最大。

第二，根据欧姆定律，中间部份的总阻(IMPEDANCE)也最低，约在70欧姆左右。

在天线的两末端，总阻在数百欧姆左右，而该处电压则最高，电流最低。

明了此两点，便可了解各式各样输送电力至天线的接法及其基本理由。

天线发射角度天线另一重要特性是电波射出的角度(ANGLE OF RADIATION，或 WAVE ANGLE)。

发射角度距离地面越小，射程越远，是为捕捉DX的主要条件。

水平架设的单支半波天线，也即是最基本的天线，它的发射角度与天线的构造无关，直接有关的是天线架设离地的高度。

提高制作天线水平必看，绝对实用！天线可作为发射机的终端、接收机的前端，它是一个谐振装置，但又区别于一般的参数式谐振回路，因为它可以在许多频率上都产生谐振。

天线在收发信电路中所占的位置非常重要，天线质量的好坏，决定了收发信距离的远近及收发信效果的好坏。

业余条件下，制作一付高质量的甚高频与超高频天线，一直是广大业余无线电爱好者追求的目标。

下面笔者将常见甚高频与超高频天线的型式及制作方法介绍如下。

在动手制作天线前，必须首先知道天线的基本公式，即：波长（米）=速度/频率=300/频率（MHz）。

由于人们使用的绝大多数天线是以半波长的导体为基础的，故1/2波长（米）150/频率（MHz）。

根据此公式即可直接用它得出天线的长度，用这个尺寸制造的发射（或接收）天线可以在预期的频率上发生谐振。

另外，我们还应该记住传输线和天线的以下特点：（1）长度短于四分之一波长的短路线呈电感性；（2）长度短于四分之一波长的开路线呈电容性；（3）如果一条任意长度的导线的终端电阻等于它的特性阻抗，那么它就是一个纯电阻性的负载，因而不会把能量反馈回信号源；（4）长度略短于四分之一波长倍数的天线呈电容性；（5）长度略长于四分之一波长倍数的天线呈电感性；（6）电感性负载可用加入电容的方法来匹配，电容性负载可用加入电感的方法来匹配。

一、接地平面鞭状天线此类天线是由一根垂直受激的四分之一波长振子与一个人工地面（三根或四根水平放置的，而且在电气上是接地的辐射棒）组成。

其中辐射棒应至少有四分之一波长，如果它们是完全水平放置的，则馈电点阻抗大约是34欧姆，如接地辐射棒向下倾斜45度，馈电点阻抗则会提高到50欧姆，这是与标准同轴线进行匹配的理想阻抗值。

即使是让辐射棒发生倾斜，它的失配状态仍略小于1 5∶1。

1 接地平面天线图1为一个1/4波长的接地平面天线。

四根呈辐射形装置的金属棒模拟大地，并接在同轴线的屏蔽层上，同轴线的中心导体与垂直振子相连接。
