液压泵的选用

液压泵的种类和分类原理液压泵的种类和工作原理液压泵是为液压传动提供加压液体的一种液压元件，是泵的一种。

它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。

输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵。

液压系统中常用的泵有齿轮泵、叶片泵和柱塞泵 3种。

一． Gear pump齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜；但泵轴受不平衡力，磨损严重，泄漏较大。

电动机带动油泵齿轮旋转时，由于一对齿轮脱开，使泵体吸油腔容积逐渐增大，形成局部真空油液在大气压力的作用下经油管、泵体进入吸油腔。

进入吸油腔的油液在密封的工作窨中随齿轮转动沿泵体内进入排油腔，在排油腔充满油液的齿间由于齿啮合，使该腔的容积逐渐减少，把齿间的油液挤压出去，在外载荷的作用下形成油压，随着齿轮的连续旋转，油泵便不断地吸油和排油。

2（1）输油泵是卧式回转泵，主要有泵体、前后盖、主从动齿轮、安全阀体、轴承、轴承座及密封装置等零件组成，具体结构见附图。

（2）泵体、前后盖、轴承座为灰口铸体件，齿轮用优质碳素钢制作，也可根据用户特殊需要，用铜材或不锈钢材料制作。

（3） 2CY1.1-5型油泵的轴承座内装有轴向密封，采用三个耐油橡胶圈和一个挡圈组成的橡胶圈密封，调节压紧盖上的两只螺栓可调节密封的松紧程度，滑动轴承采用粉末冶金。

2CY12-60油泵的盖内装有机械密封，轴承采用单系列向心球轴承或圆柱滚子轴承，靠输送的油液自动润滑。

（4）泵体内均装有安全阀，当排油管道阀门关闭或油路系统发生鼓掌，油压超过泵的排出压力时，安全阀门便自动开启，使油液部分或全部地回流至油腔，对泵和管道安全起保护作用。

（5）油泵通过弹性联轴器与电机联接，并安装在公共底版上。

二Vane pump叶片泵：分为双作用叶片泵和单作用叶片泵。

这种泵流量均匀，运转平稳，噪音小，工作压力和容积效率比齿轮泵高，结构比齿轮泵复杂。

工作原理：叶片泵的工作原理及结构（一）双叶片泵的工作原理1.定子(内腔型线):（转子和定子一般是针对电机等原动机来说的。

液压传动课程设计液压泵型号参数手册一、概述随着工程技术的不断发展，液压传动技术在工业生产和机械领域中得到了广泛应用。

液压泵是液压传动系统中的重要组成部分，其型号参数对于系统的运行和性能起着至关重要的作用。

本手册旨在对液压泵型号参数进行详细的介绍和说明，为液压传动课程设计提供参考资料。

二、液压泵的概述1. 液压泵的定义液压泵是将机械能转换为液体动能的装置，它能够吸入液体并将液体加压后输出，为液压系统提供动力。

2. 液压泵的分类液压泵根据其工作原理和结构形式的不同可以分为柱塞泵、齿轮泵、涡轮泵等多种类型。

三、液压泵型号参数手册1. 柱塞泵型号参数柱塞泵是一种常用的液压泵，其型号参数包括排量、工作压力、转速等。

在选择柱塞泵型号时，需根据具体的液压系统要求和工作条件进行综合考虑。

2. 齿轮泵型号参数齿轮泵是另一种常见的液压泵，其型号参数主要包括齿轮数、流量、压力等。

齿轮泵的性能直接影响着液压系统的稳定性和可靠性。

3. 涡轮泵型号参数涡轮泵是一种高速涡轮式泵，其型号参数需要特别关注其出口压力和效率等指标。

在设计涡轮泵应用时，需充分考虑系统的流量需求和工作环境条件。

四、液压泵性能测试为了确保液压泵的正常工作和稳定性能，需要进行液压泵性能测试。

测试内容主要包括流量测试、压力测试、效率测试等，测试结果将直接影响着液压系统的性能和可靠性。

五、液压泵的选型和应用在液压传动系统设计中，正确的液压泵选型非常重要。

合理的选型可以有效提高系统的工作效率和降低能耗，同时也能保证系统的安全稳定运行。

根据液压系统的流量需求、工作压力和工作环境条件等因素进行综合考虑，选择适合的液压泵型号。

六、结语液压泵作为液压传动系统中的重要组成部分，其型号参数对于系统的运行和性能至关重要。

本手册对液压泵型号参数进行了详细的介绍和说明，希望能够为液压传动课程设计和实际应用提供帮助和参考。

在今后的工程实践中，需要根据具体情况选择合适的液压泵型号，并进行严格的性能测试，以确保系统的安全稳定运行。

恒功率泵所实现的功能就时保证电机不会超功率，低压时大流量，高压时小流量；恒压泵能够实现零流量保压。

1）恒压泵一般用于这样的液压系统：开始阶段要求低压快速前进，而后转为慢速靠近，最后停止不动并保压，像油压机就是这样。

这里，恒压泵设定的压力就是系统保压所需要的压力。

这里，对“液压系统压力由负载决定，而由溢流阀加于限定”的基本原则应该讲是符合的。

为了更好理解泵控系统，可以考虑修改为“系统压力由负载决定，而由恒压泵加于限定”。

像压机的例子，压制件的反力可以很大，具体施加多少由恒压泵调节。

2）恒流泵主要用于工程机械这种设备上就一台发动机，要充分利用其功率。

对液压系统就可以在低压时大流量，高压时小流量。

这表面上与恒压泵相似，其实不然。

恒流泵在压力流量变化时，遵循恒功率，而恒压泵在未达到调定值之前，是最大排量的定量泵，不存在开始恒功率的拐点。

而进入恒压工况后，原则上可以根据系统的需要提供流量而保持压力不变。

3）恒压变量泵是在达到泵平身的设定压力后才开始变量,此时流量下降成陡线下降.恒功率变量泵是几乎全压力阶段都在变量,基本保证输出的功率恒定在一定范围内,但是在泵设定的功率范围内,压力上升,流量是全流量输出,当超过这个压力,流量开始下降,以保证输出功率恒定(这也就是说在低于额定功率时,实际使用功率不是恒定的).还有电控变量泵,它的变量曲线由电控部份决定,与实际压力无关.不管如何,电机与油泵的功率匹配,是必须考虑的.4）恒压泵更重要的一点是：在压力不变的情况下更节约能源。

恒功率泵是能根据负载变化改变运动速度，也主要用于这种负载变化要求速度能变化的情况。

5）1）一般情况下，固定工业液压选用恒功率的案例较少，多数是行走机械（工程机械）动力是发动机的，为了充分利用功率，选用恒功率泵的情况较多。

当然天下之大，不能一概而论。

6）对于一个在反复循环过程中，或者随机操作过程中，压力与流量两个参数都有比较大差异的系统，人们往往采用“一把钥匙开一把锁”的模式灵活处理。

第一章液压泵及电机的确定已知参数: 供油压力：14MPa供油流量：32l/min1．1液压泵的选用1.1.1液压泵在系统中的作用液压泵作为液压系统的动力元件，讲原动机（电动机、柴油机等）输入的机械能（转矩T和角速度w）转换为压力能（压力P和流量q）输出，为执行元件提供压力油。

液压泵性能的好坏直接影响到液压系统的工作性能和可靠性，在液压传动中占有极其重要的地位。

1.1.2液压泵的分类液压泵是利用封闭容积的大小变化来工作的。

泵内的封闭油腔分为吸油腔和压油腔，当泵轴旋转时，吸油腔的容积增大形成局部真空，油箱中的液体介质在大气压的作用下进入吸油腔，压油腔的容积减小，容腔内的液体介质背挤压排出。

根据构件不同，液压泵分为齿轮式，螺杆式，叶片式和柱塞式。

一般定义液压泵每转一转理论上可排出的液体体积为泵的理论排量。

理论排量取决于液压泵的结构尺寸，与其工作压力无关。

按理论排量是否可变，液压泵又分为定量型和变量型两种。

液压泵按进、出口的方向是否可变分为单向泵和双向泵。

1.1.3选用液压泵的原则和根据(1)是否要求变量，要求变量选用变量泵，其中单作用叶片泵的工作压力较低，仅适用机床系统。

(2)工作压力，目前各类液压泵的额定压力都有所提高，但相对而言，柱塞泵的额定压力最高。

(3)工作环境，齿轮泵的抗污染能力最好，因此特别适用于工作环境较差的场合。

(4)噪声指标，属于低噪声的液压泵内有啮合齿轮泵、双作用叶片泵和螺杆泵，后两种泵的瞬时理论流量均匀。

(5)效率，按结构形式分，轴向柱塞泵的总效率最高；而同一种结构的液压泵，排量大的总效率高；同一排量的液压泵，在额定工况（额定压力、额定转速、最大排量）时总效率最高，若工作压力低于额定压力或转速低于额定转速、排量小于最大排量，泵的总效率将会下降，甚至下降很多。

因此，液压泵应在额定工况（额定压力和额定转速）或接近额定工况的条件下工作。

综上所述，本设计中选用齿轮泵CBF-E16 。

1.1.4液压泵的主要性能参数排量：16ml/min 额定压力：16 MPa最高压力：20 MPa 额定转速：2500r/min最高转速：3000r/min1．2电机的选用在泵的规格表中，一般同时给出额定工况（额定压力、转速、排量或流量）下的驱动功率，可按此直接选择电动机，也可按液压泵的实际使用情况，用下式计算液压泵的驱动功率：310N t p p q p ϕη=(4.4)Pn —液压泵的额定压力，Pa.q t —液压泵的理论流量，m 3/s. p η—液压泵的总效率，从规格表查出；ϕ—转换系数，一般液压泵，max Np p ϕ= 。

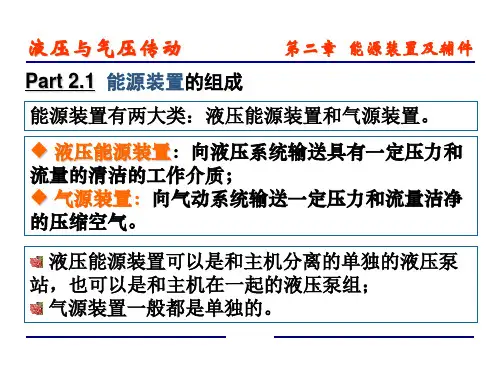

液压泵--动力元件,把机械能转换成液体压力能.液压马达--执行元件, 把压力能转换成机械能.•由于这种泵是依靠泵的密封工作腔的容积变化来实现吸油和压油的，因而称为容积式泵。

•容积式泵的流量大小取决于密封工作腔容积变化的大小和次数。

•液压泵正常工作的三个必备条件:•必须具有一个由运动件和非运动件所构成的密闭容积；•密闭容积的大小随运动件的运动作周期性的变化，容积由小变大——吸油，由大变小——压油；•密闭容积增大到极限时，先要与吸油腔隔开，然后才转为排油；密闭容积减小到极限时，先要与排油腔隔开，然后才转为吸油。

•二. 液压泵的主要性能和参数• 1. 液压泵的压力•1）工作压力p：液压泵实际工作时的输出压力称为工作压力。

工作压力大小取决于外负载的大小和排油管路上的压力损失，而与液压泵的流量无关。

•2）额定压力p s：液压泵在正常工作条件下，按试验标准规定,连续运转中允许达到的最高压力称为液压泵的额定压力。

•3）最高允许压力：在超过额定压力的条件下，根据试验标准规定，允许液压泵短暂运行的最高压力值，称为液压泵的最高允许压力，超过此压力，泵的泄漏会迅速增加。

• 2. 液压泵的排量和流量•排量V:液压泵主轴每转一周所排出液体体积的理论值.如泵排量固定，则为定量泵；排量可变则为变量泵。

一般定量泵因密封性较好，泄漏小，在高压时效率较高。

• 2.选用的原则•(1)是否要求变量;•(2)工作压力;柱塞泵额定压力最高•(3)工作环境; 齿轮泵抗污能力最好•(4) 噪音指标;低噪音有双作用叶片泵•(5) 效率•齿轮泵是定量泵，可分为外啮合齿轮泵和内啮合齿轮泵两种。

• 1.优点：•(1) 结构简单，制造容易，工艺性好，价格便宜；•（2）结构紧凑，体积小，重量轻；•（3）吸油能力较好，且能耐冲击性负载；•（4）转速范围大；•（5）抗污染能力强，不易咬死；•（6）便于维护管理。

•2．缺点：•（1）轴承承受载荷大（径向力不易平衡）；•（2）流量脉动变化大；•（3）噪声大，效率低。
