液压泵的工作原理及主要结构特点液压泵作为液压传动系统中的核心元件之一，主要用于将液体的机械能转化为液体的压力能，并输出给液压系统中的执行元件，实现液压系统的工作。
1.工作过程：液压泵通过旋转驱动轴将液体吸入泵腔，然后通过泵腔的构造形式将液体压缩，最后将压缩液体推送至输出管路，从而实现液体的压力增加。
液压泵主要通过动静液体间的容积周期变化来实现工作。
2.吸油过程：油液进入泵腔时，液体被叶轮推至泵腔的出口。
3.压油过程：液压泵的旋转运动使得叶片向轴心方向收缩，使得泵腔的容积缩小。
当泵腔的容积缩小到一定程度时，吸入管路中的液体将被压缩，从而进一步增加了液体的压力。
4.推油过程：压缩后的液体通过泵腔的输出口输出到液压系统的管路中。
液压泵的主要结构特点如下：1.泵体：液压泵的泵体通常由铸铁或铸钢等金属材料制成，具有较高的强度和刚度以承受高压力的冲击。
2.轴和轴承：液压泵的轴和轴承通常由高强度钢材制成，用于连接泵体和电机，同时支撑整个液压泵的运转。
3.叶轮：液压泵的叶轮是泵的旋转部件，通常由铸铁或铸钢制成。
叶轮的数量和形状会影响液压泵的输出流量和压力。
4.泵腔：液压泵的泵腔是液体流动的关键部件，通常为方形或椭圆形。
泵腔内的体积变化决定了液压泵的输出流量和压力。
5.定子：液压泵的定子通常由高强度的合金钢材料制成，用于固定泵腔和叶轮。
6.密封装置：液压泵的密封装置主要用于防止液体泄漏，通常采用密封圈、密封垫等形式进行密封。
1.压力范围广：液压泵可以根据需求提供不同的输出压力，能够满足不同工况下的工作要求。
2.输出流量大：液压泵的输出流量较大，能够为液压系统提供足够的液体供应。
3.工作稳定：液压泵的工作较为稳定，输出压力和流量的波动较小，能够保证液压系统的正常运行。
4.适应性强：液压泵能够适应各种不同的工作环境和场合，广泛应用于各个行业的液压传动系统中。
总之，液压泵是液压系统中的核心元件之一，它的工作原理和主要结构特点决定了液压泵具有较高的工作效率和可靠性，为液压系统的正常运行提供了重要保障。
液压泵的工作原理及主要结构特点液压泵是一种将机械能转化为液压能的装置，能将液体通过其中一种装置增压，并使其在管道中传递的装置。
液压泵的工作原理是通过驱动装置（通常是电动机）提供的机械能，使液体在泵内产生压力，并通过出口管道将液体压送到需要的地方。
液压泵的主要结构特点如下：1.泵体：液压泵的外部壳体，通常由铸铁或钢铸造而成，有很好的耐压性和密封性，能够保护内部的机械部件免受外界环境的影响。
2.轴承：液压泵内部的轴承承受泵的转动载荷，能够保证泵的转子在高速运动时的稳定性和可靠性。
3.转子：转子是液压泵的核心部件，由泵轴和叶片组成。
当转子旋转时，液体通过叶片的作用将机械能转化为液压能。
4.密封装置：密封装置用于保证液压泵内部的压力不会泄漏，通常包括密封圈、密封垫等。
密封装置的性能直接影响液压泵的效率和工作可靠性。
5.进口和出口：液压泵的进口和出口用于输送液体，进口处吸入液体，出口处将液体压送到需要的地方。
进口和出口通常配有阀门和连接管道，以控制液体的流动方向和流量。
液压泵的工作原理是将液体从低压区域通过泵吸入，经过压力区域的驱动下，将液体加压后从高压区域排出。
具体来说，液体从进口进入液压泵，经过泵体中的叶片和转子的旋转，产生离心力，并逐渐加压。
当液体的压力大于系统中的压力时，液体将从出口排出，并通过管道传递到需要的地方。
总的来说，液压泵通过驱动装置提供的机械能，将液体压力增加后输送到需要的地方。
液压泵的主要结构特点包括泵体、轴承、转子、密封装置和进口出口等。
液压泵的工作原理可以分为容积式泵和动量式泵两类，通过增加液体的压力来实现泵的工作。

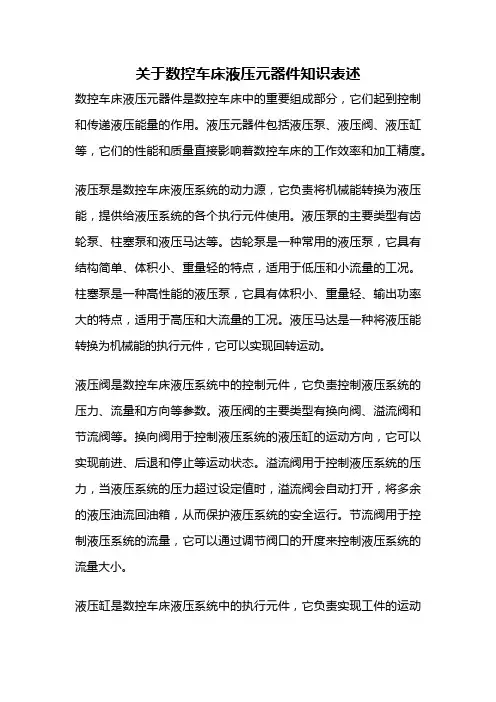

关于数控车床液压元器件知识表述数控车床液压元器件是数控车床中的重要组成部分，它们起到控制和传递液压能量的作用。
液压元器件包括液压泵、液压阀、液压缸等，它们的性能和质量直接影响着数控车床的工作效率和加工精度。
液压泵是数控车床液压系统的动力源，它负责将机械能转换为液压能，提供给液压系统的各个执行元件使用。
液压泵的主要类型有齿轮泵、柱塞泵和液压马达等。
齿轮泵是一种常用的液压泵，它具有结构简单、体积小、重量轻的特点，适用于低压和小流量的工况。
柱塞泵是一种高性能的液压泵，它具有体积小、重量轻、输出功率大的特点，适用于高压和大流量的工况。
液压马达是一种将液压能转换为机械能的执行元件，它可以实现回转运动。
液压阀是数控车床液压系统中的控制元件，它负责控制液压系统的压力、流量和方向等参数。
液压阀的主要类型有换向阀、溢流阀和节流阀等。
换向阀用于控制液压系统的液压缸的运动方向，它可以实现前进、后退和停止等运动状态。
溢流阀用于控制液压系统的压力，当液压系统的压力超过设定值时，溢流阀会自动打开，将多余的液压油流回油箱，从而保护液压系统的安全运行。
节流阀用于控制液压系统的流量，它可以通过调节阀口的开度来控制液压系统的流量大小。
液压缸是数控车床液压系统中的执行元件，它负责实现工件的运动和定位。
液压缸的主要类型有单作用液压缸和双作用液压缸等。
单作用液压缸只能实现一个方向的运动，通常需要外力来实现反向运动。
双作用液压缸可以实现正向和反向的运动，它通过液压能将工件推动或拉回。
液压缸具有结构简单、功率密度大、定位精度高的特点，广泛应用于数控车床的进给和定位系统中。
数控车床液压元器件是数控车床中不可或缺的重要组成部分，它们通过控制和传递液压能量，实现数控车床的精密加工。
液压泵负责提供动力源，液压阀负责控制参数，液压缸负责实现工件的运动和定位。
这些液压元器件的性能和质量直接影响着数控车床的工作效率和加工精度，因此在选择和使用时需要特别注意其性能和适用条件。
实验七 液压泵的特性实验一、实验准备知识预习思考题1．液压泵的功能和种类 2．液压泵的特性3．液压泵的动态特性和静态特性分别指的是什么？实验基础知识液压泵是一种能量转换装置，它把驱动电机的机械能转换成输到系统中去的油液的压力能，供液压系统使用。
液压泵（液压马达）按其在单位时间内所能输出（所需输入）油液体积可否调节而分为定量泵（定量马达）和变量泵（变量马达）两类；按结构形成可以分为齿轮式、叶片式和柱塞式三大类。
液压泵或液压马达的工作压力是指泵（马达）实际工作时的压力。
对泵来说，工作压力是指它的输出压力；对马达来说，则是指它的输入压力。
液压泵（液压马达）的额定压力是指泵（马达）在正常工作条件下按试验标准规定的连续运转的最高压力，超过此值就是过载。
液压泵（液压马达）的排量（用V 表示）是指泵（马达）轴每转一转，由其密封容腔几何尺寸变化所算得的排出（输入）液体体积，亦即在无泄漏的情况下，其轴转一转所能排出（所需输入）的液体体积。
液压泵（液压马达）的理论流量（用q t 表示）是指泵（马达）在单位时间内由其密封容腔几何尺寸变化计算而得的排出（输入）的液体体积。
泵（马达）的转速为n 时，泵（马达）的理论流量为 q t =Vn 。
实际上，液压泵和液压马达在能量转换过程中是有损失的．因此输出功率小于输入功率。
两者之间的差值即为功率损失，功率损失可以分为容积损失和机械损失两部分。
容积损失是因内泄漏、气穴和油液在高压下的压缩（主要是内泄漏）而造成的流量上的损失。
对液压泵来说，输出压力增大时，泵实际输出的流量q 减小。
设泵的流量损失为q t ，则泵的容积损失可用容积效率ην来表征。
ην =tt t t q q q q q q q 111-=-= 泵内机件间的泄漏油液的流态可以看作为层流，可以认为流量损失q 1和泵的输出压力P 成正比，即q 1 = k 1P式中，k 1为流量损失系数。
因此有ην =Vnpk 11- 上式表明：泵的输出压力愈高，系数愈大，或泵的排量愈小，转速愈低，则泵的容积效率也愈低。
液压泵的工作原理及主要结构特点液压泵工作原理及叶片泵支红俊授课时间：2学时授课方法：启发式教学授课对象：职高学生重点、难点：泵和叶片泵的工作原理、叶片泵的符号液压泵引入：问：人与液压传动有无紧密的联系。
学生活动归纳：24小时伴随人的活动。
人的心血管系统是精致的液压传动系统。
问：血液为什么能周而复始、川流不息地在全身流动？学生活动归纳：依靠人的心脏。
二尖瓣问：心脏是如何工作的？学生活动归纳：如图所示：当心脏舒张时左边的二尖瓣打开，右边的二尖瓣关闭，产生吸血。
当心脏收缩时，左边的二尖瓣关闭，右边的二尖瓣打开，产生压血。
问：心脏工作的必备条件有哪些。
归纳：三条：1、内腔是一密闭容积；2、密闭容积能交替变化；3、有配血器官（二尖瓣）。
一、液压泵的工作原理如图所示：介绍结构及组成。
提问：找出液压泵与心脏工作原理的共同点。
学生活动归纳：1、柱塞与缸形成密封容积；23、单向阀起到配流作用。
提问：有什么不同点。
学生活动归纳：当密封容积增大时，产生部分真空，在大气压的作用下产生吸油。
举例说明：如图所示：将鸡蛋放到与其大小差不多杯口上，鸡蛋放不进去，若将燃烧的纸先放到水杯里，接着将鸡蛋放到瓶口上，鸡蛋在大气压的作用下迅速进入水杯里。
水杯问：液压泵的工作的条件有哪些。
学生活动归纳：1、应具备密封容积且交替变化。
2、应有配油装置。
3、吸油过程中油箱必须与大气相通。
一、叶片泵可分为：单作用和双作用叶片泵。
1、单作用叶片泵（1）结构和工作原理。
结构：如彩色立体挂图所示及教具演示。
分析：各零件的相互关系。
提问：找出密封容积，配油装置。
分析：由定子、转子、叶片和配油盘等构成密封容积。
工作原理：如自画挂图所示。
问：通过什么使密封容积变化产生吸油和压油的。
能否实现变量。
学生活动定子演示并分析：通过两个叶片之间密封 e容积的增大和减小，产生吸油和压油的。
吸油窗通过定子和转子偏心距的增大和减小来实现变量。
当偏心距越大，两个叶片之间从下转到上时，因容积差大，所以吸油量大；反之。

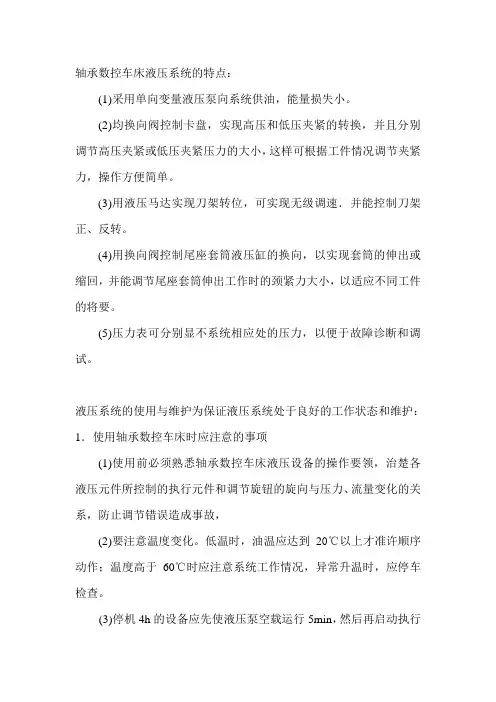

轴承数控车床液压系统的特点：
(1)采用单向变量液压泵向系统供油，能量损失小。
(2)均换向阀控制卡盘，实现高压和低压夹紧的转换，并且分别调节高压夹紧或低压夹紧压力的大小，这样可根据工件情况调节夹紧力，操作方便简单。
(3)用液压马达实现刀架转位，可实现无级调速．并能控制刀架正、反转。
(4)用换向阀控制尾座套筒液压缸的换向，以实现套筒的伸出或缩回，并能调节尾座套筒伸出工作时的颈紧力大小，以适应不同工件的将要。
(5)压力表可分别显不系统相应处的压力，以便于故障诊断和调试。
液压系统的使用与维护为保证液压系统处于良好的工作状态和维护：1．使用轴承数控车床时应注意的事项
(1)使用前必须熟悉轴承数控车床液压设备的操作要领，治楚各液压元件所控制的执行元件和调节旋钮的旋向与压力、流量变化的关系，防止调节错误造成事故，
(2)要注意温度变化。
低温时，油温应达到20℃以上才准许顺序动作；温度高于60℃时应注意系统工作情况，异常升温时，应停车检查。
(3)停机4h的设备应先使液压泵空载运行5min，然后再启动执行
机构工作。
(4)经常保持液压油清洁，加油时要进行过滤，定期检查和更换液压油。
过滤器的滤芯应定期清洗或更换。
(5)各种液压元件未经主管部门同意不许私自拆换或调节。
液压系统出现故障时，不应擅自处理，应通知有关部门分析原因并排除。
根据轴承数控车床的相关应用，应根据个人工作需求概括出一份详细的使用计划和故障分析表，以便在使用中我们对相同问题的出现，有相应的应对措施。
本章咨询摘自/。
