传动轴加工工艺过程卡片(1)

沈阳工学院机械加工工序卡片产品型号零部件图号产品名称零部件名称传动轴共（7）页第（1）页车间工序号工序名称材料牌号1 下料40MnB毛坯种类毛坯外形尺寸每个毛坯可制件数每台件数锻件φ50mm×240mm 1 1设备名称设备型号设备编号同时加工零件数车床CR6150 01 1夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)进给次数工步工时机动辅助1 切割棒料通用夹具,A型机机夹切断车刀360 79 0.2 36 1 描图描校底图号装订号设计日期审核日期标准化日期会签日期沈阳工学院机械加工工序卡片产品型号零部件图号产品名称零部件名称传动轴共（7）页第（2）页车间工序号工序名称材料牌号2 粗车端面,钻中心孔40MnB毛坯种类毛坯外形尺寸每个毛坯可制件数每台件数锻件φ50mm×240mm 1 1设备名称设备型号设备编号同时加工零件数车床CR6150 01 1夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)进给次数工步工时机动辅助1 粗车φ50端面通用夹具,45°端面车刀600 120 0.25 3 12 钻中心孔通用夹具,中心钻(B型）600 120 0.25 1.25 1 描图描校底图号装订号设计日期审核日期标准化日期会签日期沈阳工学院机械加工工序卡片产品型号零部件图号产品名称零部件名称传动轴共（7）页第（3）页车间工序号工序名称材料牌号3 粗车外圆40MnB毛坯种类毛坯外形尺寸每个毛坯可制件数每台件数锻件φ50mm×240mm 1 1设备名称设备型号设备编号同时加工零件数车床CR6150 01 1夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)进给次数工步工时机动辅助1 粗车φ30外圆顶尖,45°外圆车刀600 90 0.752 52 粗车φ45外圆顶尖,45°外圆车刀600 90 0.75 2.5 1 描图3 粗车φ30外圆顶尖,45°外圆车刀600 90 0.75 2 54 粗车φ22外圆顶尖,45°外圆车刀600 90 0.75 2 7 描校 5 去毛刺顶尖,45°外圆车刀600 80 0.75 0.05 1底图号装订号设计日期审核日期标准化日期会签日期沈阳工学院机械加工工序卡片产品型号零部件图号产品名称零部件名称传动轴共（7）页第（4）页车间工序号工序名称材料牌号4 粗车槽40MnB毛坯种类毛坯外形尺寸每个毛坯可制件数每台件数锻件φ50mm×240mm 1 1设备名称设备型号设备编号同时加工零件数车床CR6150 01 1夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)进给次数工步工时机动辅助1 粗车4x2槽顶尖,45°外圆车刀600 90 0.75 1 12 粗车4x0.5槽顶尖,45°外圆车刀600 90 0.25 2 描图描校底图号装订号设计日期审核日期标准化日期会签日期沈阳工学院机械加工工序卡片产品型号零部件图号产品名称零部件名称传动轴共（7）页第（5）页车间工序号工序名称材料牌号5 精车40MnB毛坯种类毛坯外形尺寸每个毛坯可制件数每台件数锻件φ50mm×240mm 1 1设备名称设备型号设备编号同时加工零件数车床CR6150 01 1夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)进给次数工步工时机动辅助1 精车φ30外圆顶尖,45°外圆车刀600 131 0.14 1 12 精车φ45外圆顶尖,45°外圆车刀600 131 0.14 1 1 描图3 精车φ30外圆顶尖,45°外圆车刀600 131 0.14 1 14 车φ22螺纹顶尖,45°外圆车刀100 15 0.75 2 5 描校 5 倒角顶尖,45°外圆车刀400 131 0.14 1 1底图号装订号设计日期审核日期标准化日期会签日期沈阳工学院机械加工工序卡片产品型号零部件图号产品名称零部件名称传动轴共（7）页第（6）页车间工序号工序名称材料牌号6 热处理40MnB毛坯种类毛坯外形尺寸每个毛坯可制件数每台件数锻件φ50mm×240mm 1 1设备名称设备型号设备编号同时加工零件数铣床X62W 01 1夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)进给次数工步工时机动辅助1 粗铣槽专用夹具190 59.69 136.8 0.8 12 精铣槽专用夹具190 59.69 136.8 0.4 1 描图3 热处理，淬火淬硬深度1.5-2.5，HRC30描校底图号装订号设计日期审核日期标准化日期会签日期沈阳工学院机械加工工序卡片产品型号零部件图号产品名称零部件名称传动轴共（7）页第（7）页车间工序号工序名称材料牌号7 检查40MnB毛坯种类毛坯外形尺寸每个毛坯可制件数每台件数锻件φ50mm×240mm 1 1设备名称设备型号设备编号同时加工零件数车床CR6150 01 1夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)进给次数工步工时机动辅助1 检查2 入库描图描校底图号装订号设计日期审核日期标准化日期会签日期。

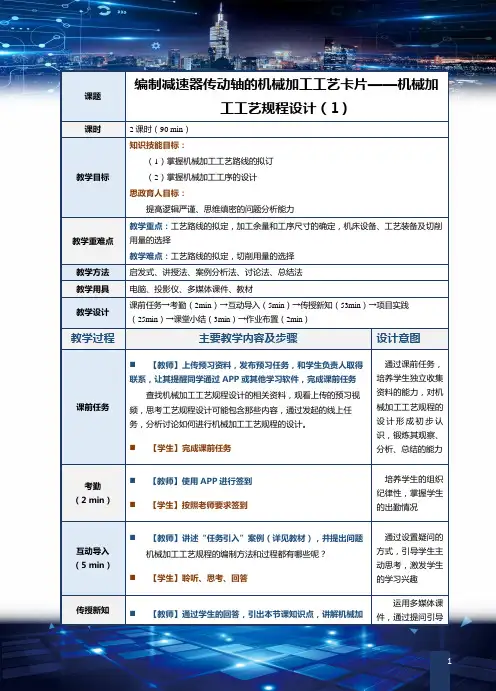

课题编制减速器传动轴的机械加工工艺卡片——机械加工工艺规程设计（1）课时2课时（90 min）教学目标知识技能目标：（1）掌握机械加工工艺路线的拟订（2）掌握机械加工工序的设计思政育人目标：提高逻辑严谨、思维缜密的问题分析能力教学重难点教学重点：工艺路线的拟定，加工余量和工序尺寸的确定，机床设备、工艺装备及切削用量的选择教学难点：工艺路线的拟定，切削用量的选择教学方法启发式、讲授法、案例分析法、讨论法、总结法教学用具电脑、投影仪、多媒体课件、教材教学设计课前任务→考勤（2min）→互动导入（5min）→传授新知（53min）→项目实践（25min）→课堂小结（3min）→作业布置（2min）教学过程主要教学内容及步骤设计意图课前任务⏹【教师】上传预习资料，发布预习任务，和学生负责人取得联系，让其提醒同学通过APP或其他学习软件，完成课前任务查找机械加工工艺规程设计的相关资料，观看上传的预习视频，思考工艺规程设计可能包含那些内容，通过发起的线上任务，分析讨论如何进行机械加工工艺规程的设计。

⏹【学生】完成课前任务通过课前任务，培养学生独立收集资料的能力，对机械加工工艺规程的设计形成初步认识，锻炼其观察、分析、总结的能力考勤（2 min）⏹【教师】使用APP进行签到⏹【学生】按照老师要求签到培养学生的组织纪律性，掌握学生的出勤情况互动导入（5 min）⏹【教师】讲述“任务引入”案例（详见教材），并提出问题机械加工工艺规程的编制方法和过程都有哪些呢？⏹【学生】聆听、思考、回答通过设置疑问的方式，引导学生主动思考，激发学生的学习兴趣传授新知⏹【教师】通过学生的回答，引出本节课知识点，讲解机械加运用多媒体课件，通过提问引导（53 min）工工艺规程设计的相关内容一、工艺路线的拟订拟订工艺路线是编制机械加工工艺规程的关键步骤，工艺路线拟订得是否合理直接影响机械加工工艺规程的合理性、科学性和经济性。

工艺路线拟订的主要任务是选择加工方法、划分加工阶段、安排加工顺序和组合工序内容。

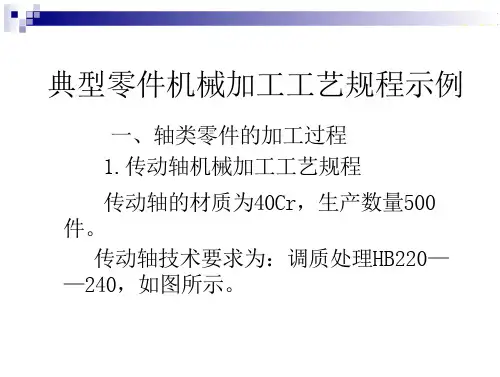

典型零件加工工艺(轴类，箱体类，齿轮类等）轴类零件的一. 轴类零件的分类、技术要求轴是机械加工中常见的典型零件之一。

它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。

按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等.根据轴类零件的功用和工作条件，其技术要求主要在以下方面：⑴尺寸精度轴类零件的主要表面常为两类：一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为IT 5~IT7；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，常为IT6~IT9。

⑵几何形状精度主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。

其误差一般应限制在尺寸公差范围内，对于精密轴，需在零件图上另行规定其几何形状精度。

⑶相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。

⑷表面粗糙度轴的加工表面都有粗糙度的要求，一般根据加工的可能性和经济性来确定。

支承轴颈常为0.2~1.6μm，传动件配合轴颈为0.4~3.2μm。

⑸其他热处理、倒角、倒棱及外观修饰等要求。

二、轴类零件的材料、毛坯及热处理1．轴类零件的材料⑴轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20CrMnTi、20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。

⑵轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。

毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。

2．轴类零件的热处理锻造毛坯在加工前，均需安排正火或退火处理，使钢材内部晶粒细化，消除锻造应力，降低材料硬度，改善切削加工性能。

调质一般安排在粗车之后、半精车之前，以获得良好的物理力学性能。

表面淬火一般安排在精加工之前，这样可以纠正因淬火引起的局部变形。

分析轴类零件工艺，拟订加工工艺过程（工艺卡片），并解释相关尺寸公差、几何公差和表面粗糙度等。

1. Q 、H 、M 、I 、G 、P 、N 轴圆柱面的表面粗糙度Ra 值不允许大于0.8μm ，键槽的表面粗糙度Ra 值不允许大于3.2μm ，其余表面粗糙度Ra 值不允许大于6.3μm 。

2. 两端普通外螺纹M24x1.5-6g ，大经24，螺距1.5，公差带代号6g ；3. Q 轴Φ30±0.0065，轴径30mm ，上偏差为+0.0065mm ，下偏差为-0.0065mm ，尺寸公差为0.013mm ；4. M 轴Φ35±0.008、P 轴Φ46±0.008、N 轴Φ35±0.008的上偏差为+0.008mm ，下偏差为-0.008mm ，尺寸公差为0.016mm ；5. 键槽0036.0-8，槽长16mm ，槽宽8mm ，极限偏差为（0036.0-）；6. 键槽0052.0-12，槽长36mm ，槽宽12mm ，极限偏差为（0052.0-）；7. Q 轴Φ30±0.0065圆柱面对两Φ35±0.008公共轴线的径向圆跳动公差为0.02mm ；8. P 轴Φ46±0.008圆柱面对两Φ35±0.008公共轴线的径向圆跳动公差为0.02mm ；9. M 轴Φ35±0.008左右端面对Φ35±0.008两公共轴线的端面圆跳动公差为0.02mm ；10. Φ52轴左右端面对两Φ35±0.008公共轴线的端面圆跳动公差为0.02mm ；11. 键槽0036.0-8中心平面对两Φ35±0.008公共轴线的对称度公差为0.03mm 。

12. 键槽0052.0-12中心平面对两Φ35±0.008公共轴线的对称度公差为0.03mm 。

13. 3x1.5退刀槽，槽宽3mm ，槽深1.5mm ；14. 3x0.5退刀槽，槽宽3mm ，槽深0.5mm ；15. A 、B 为基准轴线；16. 轴端加工45°倒角，便于装配。
