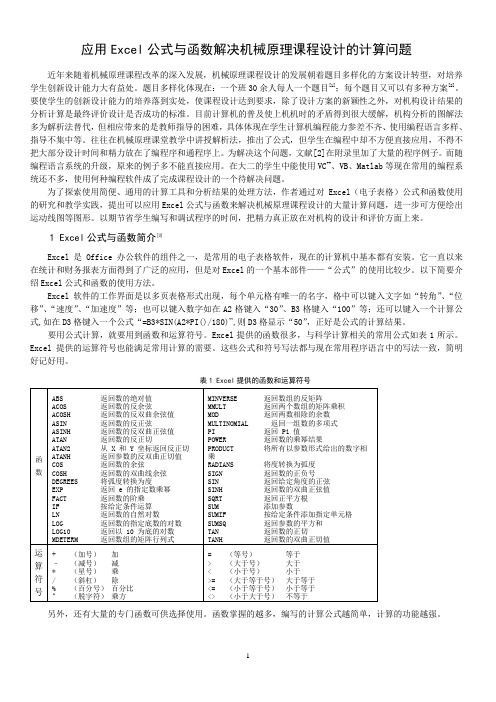

应用Excel公式与函数解决机械原理课程设计的计算问题近年来随着机械原理课程改革的深入发展，机械原理课程设计的发展朝着题目多样化的方案设计转型，对培养学生创新设计能力大有益处。
题目多样化体现在：一个班30余人每人一个题目[1]；每个题目又可以有多种方案[2]。
要使学生的创新设计能力的培养落到实处，使课程设计达到要求，除了设计方案的新颖性之外，对机构设计结果的分析计算是最终评价设计是否成功的标准。
目前计算机的普及使上机机时的矛盾得到很大缓解，机构分析的图解法多为解析法替代，但相应带来的是教师指导的困难，具体体现在学生计算机编程能力参差不齐、使用编程语言多样、指导不集中等。
往往在机械原理课堂教学中讲授解析法，推出了公式，但学生在编程中却不方便直接应用，不得不把大部分设计时间和精力放在了编程序和通程序上。
为解决这个问题，文献[2]在附录里加了大量的程序例子。
而随编程语言系统的升级，原来的例子多不能直接应用。
在大二的学生中能使用VC++、VB、Matlab等现在常用的编程系统还不多，使用何种编程软件成了完成课程设计的一个待解决问题。
为了探索使用简便、通用的计算工具和分析结果的处理方法，作者通过对Excel（电子表格）公式和函数使用的研究和教学实践，提出可以应用Excel公式与函数来解决机械原理课程设计的大量计算问题，进一步可方便绘出运动线图等图形。
以期节省学生编写和调试程序的时间，把精力真正放在对机构的设计和评价方面上来。
1 Excel公式与函数简介[3]Excel是Office 办公软件的组件之一，是常用的电子表格软件，现在的计算机中基本都有安装。
它一直以来在统计和财务报表方面得到了广泛的应用，但是对Excel的一个基本部件——“公式”的使用比较少。
以下简要介绍Excel公式和函数的使用方法。
Excel软件的工作界面是以多页表格形式出现，每个单元格有唯一的名字，格中可以键入文字如“转角”、“位移”、“速度”、“加速度”等；也可以键入数字如在A2格键入“30”、B3格键入“100”等；还可以键入一个计算公式,如在D3格键入一个公式“=B3*SIN(A2*PI()/180)”,则D3格显示“50”，正好是公式的计算结果。
咸阳师范学院离心泵特性曲线测定实验报告2005.03离心泵特性曲线测定1.实验操作1.1清洗水箱，擦去底部颗粒及麻丝等杂物，防止损坏叶轮和涡轮流量计。
关闭箱底侧排污阀，灌清水至离水箱约5cm高度，既可提供足够的实验用水又可防止管路阻力实验部分的出口管处水花飞溅。
1.2打开泵上部灌水漏斗和通气阀，给泵加装足够水量，泵进口处安装有单向截止阀，可蓄积所灌水量，灌满泵时会有水从通气阀处溢出，可作为判断标志。
一般每次启动泵前，都需有灌泵步骤，以防止离心泵气缚。
1.3接通控制柜电源（380V，三相四线），打开总电源及仪表电源，将实验选择开关拨至“泵特性”档，仪表自检完毕后，确认各调节阀（灌泵漏斗阀和通气阀关闭、管路阻力实验部分的三路球阀全关）状态后，可按下绿色泵启动按钮。
注意：1.3.1如上步骤操作后，若泵吸不上水，可能是叶轮反转，需检查离心泵电机部分电源相序，调整三根火线中的任意两线插口即可。
一般也可从指示灯判断三相电是否正常。
1.3.2泵启动后从轴心处可能会甩出水滴，停泵状态下，适当转动固定轴的两个螺母后再启动泵，则转轴的甩水会落入轴槽内，并从泵体通孔处落入水槽。
长期不使用该泵，轴槽内的灰尘、粉末会积存于通孔内，故应对该通孔定期清理。
1.4打开相应阀门，调节出口闸阀开度，待流量显示稳定后，读取相应的实验数据（离心泵特性实验部、泵转速n，及分，主要获取实验参数为：流量Q、泵进口压力p1、泵出口压力p2、电机功率N电流体温度t和两测压点间高度差H0。
）1.5按上步操作，按序调节管路流量，待各参数显示稳定后，读取数据，共作8－10组实验点。
1.6实验完毕，停泵，关闭电源，清理装置。
2.数据处理2.1数据记录2.1.1泵进出口测压点高度差H0=0.2m。
2.1.2流体温度t＝12℃（实验过程中，1℃范围内波动）。
记录为绝对值，实际表显真空度为负数）2.1.3原始数据记录表1-1 （p表1-1 原始数据2.2数据处理2.2.1手动计算（使用excel 、origin 等软件可方便计算和曲线生成）流体密度ρ（kg/m 3） 5.10001097.6106.3223+⨯-⨯-=--t t ρ ，令实验温度t 代入扬程H （m ） gp p H H ρ1000)(120⨯++= ，取g ＝9.8轴功率N (kW) k N N ⨯=电 ，取k ＝0.95 泵效率η(%) %10010003600/⨯⨯=N g HQ ρη按以上公式，并以标准单位换算，得未经转速校正的数据结果表1-2（按有效数字规则取舍）表1-2 未经校正的数据结果根据比例定律，对上述各值按恒定转速进行校正。
中文词条名：水泵轴功率计算公式英文词条名：1)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/Η,其中H为扬程,单位M,Q为流量,单位为M3/H,Η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ΡGQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9.8比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9.8牛顿则P=比重*流量*扬程*9.8牛顿/KG=KG/M3*M3/H*M*9.8牛顿/KG=9.8牛顿*M/3600秒=牛顿*M/367秒=瓦/367上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.设轴功率为NE，电机功率为P，K为系数（效率倒数）电机功率P=NE*K (K在NE不同时有不同取值，见下表)NE≤22 K=1.2522<NE≤55 K=1.1555<NE K=1.00(2)渣浆泵轴功率计算公式流量Q M3/H扬程H 米H2O效率N %渣浆密度A KG/M3轴功率N KWN=H*Q*A*G/(N*3600)电机功率还要考虑传动效率和安全系数。
一般直联取1，皮带取0.96，安全系数1.2 (3)泵的效率及其计算公式指泵的有效功率和轴功率之比。
Η=PE/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。
有效功率即：泵的扬程和质量流量及重力加速度的乘积。
PE=ΡG QH (W) 或PE=ΓQH/1000（KW）Ρ：泵输送液体的密度（KG/M3）Γ：泵输送液体的重度Γ=ΡG（N/ M3）G：重力加速度（M/S）质量流量QM=ΡQ (T/H 或 KG/S)(4)水泵的效率介绍什么叫泵的效率？公式如何？答：指泵的有效功率和轴功率之比。
Η=PE/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。
离心泵设计计算范文离心泵是一种广泛应用于工程领域的流体机械设备，主要用于水处理、供水、排水、冷却、循环和压缩等工业领域。
设计一个离心泵需要考虑多个因素，如设计流量、压头、功率、转速、叶轮直径等。
下面将详细介绍离心泵的设计计算。
1.确定设计流量和压头：设计流量是指泵的理论输送能力，通常以单位时间内输送的液体体积来表示，单位为立方米/小时（m³/h）。
压头是指泵在单位时间内向液体提供的能量，是由泵的输送能力、输送距离以及其他因素确定的。
设计流量和压头是泵的设计基础，由所需的流体输送量和输送距离来确定。
2.确定泵的转速：泵的转速是泵的运转速度，通常以每分钟转数（rpm）来表示。
泵的流量和压头与转速有关，通常是在设计过程中根据所需流量和压头来确定的。
转速的选择既要满足设计需求，又要考虑泵的结构和材料的适应性。
3.确定叶轮直径：叶轮是离心泵最重要的部件之一，它通过旋转来输送液体。
叶轮的直径是决定泵性能的关键参数之一、叶轮直径的大小影响泵的流量、压头和效率。
通常，叶轮的直径越大，泵的流量和压头越大，但功率消耗也会增加。
因此，在设计中需要综合考虑流量、压头和功率的关系，选择合适的叶轮直径。
4.计算泵的功率：泵的功率是指泵在运行过程中所消耗的能量。
泵的功率与流量、压头和效率有关。
功率的计算通常使用以下公式：功率（kW）=流量（m³/h）×压头（米）/367、在实际设计中，还需要考虑泵的效率和动力传递损失等因素，进一步确定泵的功率。
5.确定泵的结构和材料：泵的结构和材料选择直接影响了泵的性能和使用寿命。
泵的结构通常分为单级和多级，单级泵适用于较小的流量和压头，而多级泵适用于较大的流量和压头。
另外，选择合适的泵材料可以提高泵的耐腐蚀性能和耐磨性能，延长泵的使用寿命。
以上是离心泵设计计算的一般步骤和考虑因素。
在实际设计过程中，还需要综合考虑其他因素，如环境条件、安装方式、运行可靠性等。
此外，还需要对泵进行性能测试和模拟计算，确保泵的设计满足实际需求。

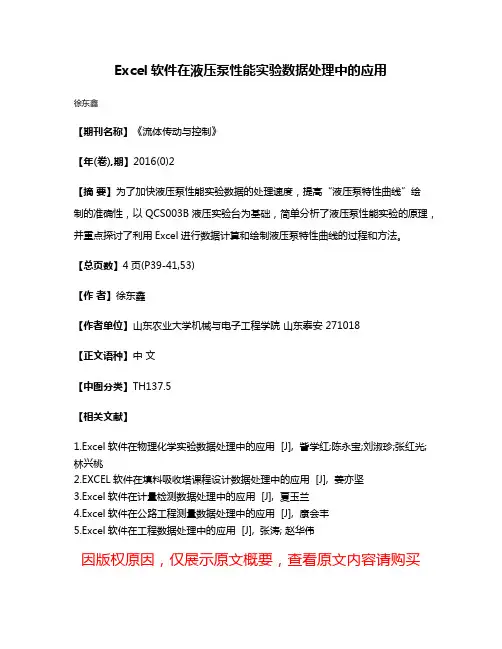

Excel软件在液压泵性能实验数据处理中的应用
徐东鑫
【期刊名称】《流体传动与控制》
【年(卷),期】2016(0)2
【摘要】为了加快液压泵性能实验数据的处理速度，提高“液压泵特性曲线”绘
制的准确性，以QCS003B液压实验台为基础，简单分析了液压泵性能实验的原理，并重点探讨了利用Excel进行数据计算和绘制液压泵特性曲线的过程和方法。
【总页数】4页(P39-41,53)
【作者】徐东鑫
【作者单位】山东农业大学机械与电子工程学院山东泰安 271018
【正文语种】中文
【中图分类】TH137.5
【相关文献】
1.Excel软件在物理化学实验数据处理中的应用 [J], 訾学红;陈永宝;刘淑珍;张红光;林兴桃
2.EXCEL软件在填料吸收塔课程设计数据处理中的应用 [J], 姜亦坚
3.Excel软件在计量检测数据处理中的应用 [J], 夏玉兰
4.Excel软件在公路工程测量数据处理中的应用 [J], 康会丰
5.Excel软件在工程数据处理中的应用 [J], 张涛; 赵华伟
因版权原因，仅展示原文概要，查看原文内容请购买。

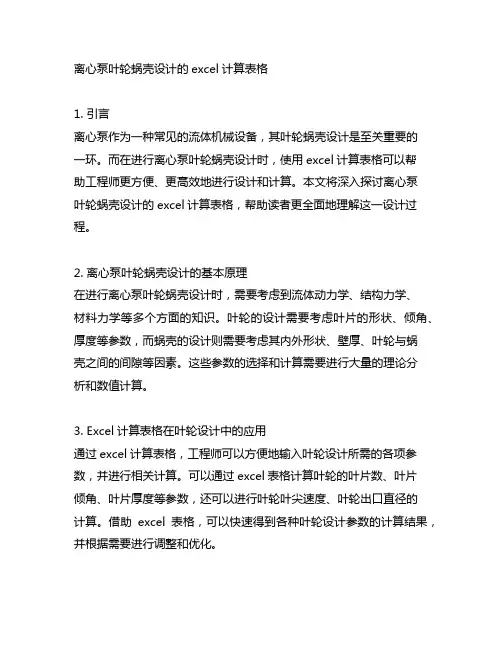

离心泵叶轮蜗壳设计的excel计算表格1. 引言离心泵作为一种常见的流体机械设备，其叶轮蜗壳设计是至关重要的一环。
而在进行离心泵叶轮蜗壳设计时，使用excel计算表格可以帮助工程师更方便、更高效地进行设计和计算。
本文将深入探讨离心泵叶轮蜗壳设计的excel计算表格，帮助读者更全面地理解这一设计过程。
2. 离心泵叶轮蜗壳设计的基本原理在进行离心泵叶轮蜗壳设计时，需要考虑到流体动力学、结构力学、材料力学等多个方面的知识。
叶轮的设计需要考虑叶片的形状、倾角、厚度等参数，而蜗壳的设计则需要考虑其内外形状、壁厚、叶轮与蜗壳之间的间隙等因素。
这些参数的选择和计算需要进行大量的理论分析和数值计算。
3. Excel计算表格在叶轮设计中的应用通过excel计算表格，工程师可以方便地输入叶轮设计所需的各项参数，并进行相关计算。
可以通过excel表格计算叶轮的叶片数、叶片倾角、叶片厚度等参数，还可以进行叶轮叶尖速度、叶轮出口直径的计算。
借助excel表格，可以快速得到各种叶轮设计参数的计算结果，并根据需要进行调整和优化。
4. Excel计算表格在蜗壳设计中的应用同样地，excel计算表格也可以在蜗壳设计中发挥重要作用。
在excel表格中，可以输入蜗壳的内外形状参数，进行蜗壳的流线设计、壁厚的计算、叶轮与蜗壳之间的间隙设计等。
通过excel表格，工程师可以快速进行蜗壳设计参数的计算，并方便灵活地进行不同设计方案的比较和优化。
5. 个人观点和理解从个人的角度来看，excel计算表格在离心泵叶轮蜗壳设计中的应用，极大地方便了工程师的设计工作。
通过excel表格，可以快速进行参数的计算和方案的比较，提高了设计效率和设计质量。
excel表格也便于记录和整理设计过程，方便后续的修改和复查。
excel计算表格在叶轮蜗壳设计中的应用，有助于提高设计效率和准确性。
6. 总结通过本文的介绍，读者可以更全面地理解离心泵叶轮蜗壳设计的excel 计算表格的重要性和应用。
离心泵出口压力计算公式离心泵是一种常见的流体输送设备，其主要功能是通过离心力将液体从进口抽吸并通过旋转运动将液体推送到出口处。
离心泵出口压力是指流体在经过离心泵后所产生的压力，对于离心泵的设计和运行来说，准确计算离心泵出口压力是非常重要的。
离心泵的出口压力可以通过方程式来计算，可以用来描述离心泵系统的基本物理特性。
离心泵出口压力计算公式可以通过以下几个方面来确定：1.流体力学原理：离心泵出口压力的计算基础是流体力学原理。
当流体通过离心泵时，由于泵叶片的旋转产生了离心力，该离心力使得流体形成了一定的压力。
离心泵的出口压力就是由这个离心力所产生的。
2.流体性质：流体的密度和黏度对于离心泵出口压力的计算是非常重要的。
不同的流体在离心泵中的流动特性不同，因此需要根据具体的流体性质进行计算。
3.泵的设计参数：离心泵出口压力的计算还需要考虑离心泵的设计参数，包括泵的转速、叶片数目、进出口直径、叶片形状等。
这些参数与离心泵的运行特性和流体动力学相关，因此也会对出口压力产生影响。
4.系统阻力：离心泵运行时，流体还需要克服系统阻力。
系统阻力可以分为摩擦阻力和管道阻力两部分，这两部分阻力的大小取决于管道的长度、直径、摩擦系数等参数。
系统阻力会使得离心泵出口压力降低。
根据上述原理和参数，离心泵出口压力计算公式可以表示为：P = （ρ * v^2）/ 2 + Psys其中，P表示离心泵出口压力，ρ表示流体的密度，v表示流体在离心泵中的流速，Psys表示系统阻力对出口压力的影响。
为了准确计算离心泵出口压力，需要确定上述参数的数值。
这些参数可以通过实验、理论计算和模拟计算等方法来获取。
通常情况下，离心泵出口压力的计算是一个复杂的过程，需要考虑多个因素的综合影响。
总结起来，离心泵出口压力的计算公式是一个涉及流体力学、流体性质、泵的设计参数和系统阻力的综合公式。
只有在确定了准确的参数数值并综合考虑了各种因素的影响之后，才能得到准确的离心泵出口压力的计算结果。
