离心泵的设计及其密封

离心泵 - 设计和应用pdf离心泵是一种常见的流体传动设备，广泛应用于工业生产、城市供水、农田灌溉等领域。

它通过离心力将液体从低压区域输送到高压区域，具有输送能力强、效率高、结构简单的优点，因此深受人们的欢迎。

离心泵的设计一般包括泵体、叶轮、轴、密封装置等部分。

泵体是离心泵的主体结构，一般采用铸造或锻造工艺制成，具有较高的强度和刚度。

叶轮是离心泵的核心部件，它通过旋转运动产生离心力，将液体推向出口。

离心泵的叶轮通常由多个弯曲叶片组成，可根据流量和压力的要求进行调整。

轴是连接叶轮和电动机的零件，传递电动机的动力给叶轮，使其旋转。

密封装置用来保证泵体与周围环境之间的密封性，防止泵体内液体泄漏。

离心泵的应用范围非常广泛。

在工业生产中，离心泵可以用于输送各种介质，如清水、污水、油液、腐蚀性介质等。

它可以用于工厂的供水系统、冷却循环系统、给排水系统等。

在城市供水方面，离心泵被广泛用于水厂、水塔等设施，将处理好的水分配到每个家庭。

在农田灌溉方面，离心泵可以用于输送水源到农田，解决灌溉问题。

此外，离心泵还可以用于石油开采、化工工艺、火力发电等行业。

离心泵在应用中有许多优点。

首先，离心泵输送能力强。

由于采用了离心力作用的原理，使得泵能够高效地输送介质，大大提高了工作效率。

其次，离心泵结构简单，维护方便。

泵体和叶轮的结构相对简单，易于制造和维修。

此外，泵的使用寿命较长，可以长时间稳定运行。

同时，离心泵的流量和扬程可根据工艺要求进行调整，灵活性强。

最后，离心泵的体积相对较小，占地面积小，适应于各种空间有限的场合。

然而，离心泵也存在一些不足之处。

首先，由于离心泵叶轮的旋转速度较高，需要不少的功率来带动叶轮的旋转，因此会消耗一定的能量。

其次，离心泵对液体的输送方式有限，只能输送一种类型的介质。

如果需要同时输送多种介质，就需要使用多台离心泵，增加了设备的复杂性和成本。

综上所述，离心泵是一种性能强大、应用广泛的流体传动设备。

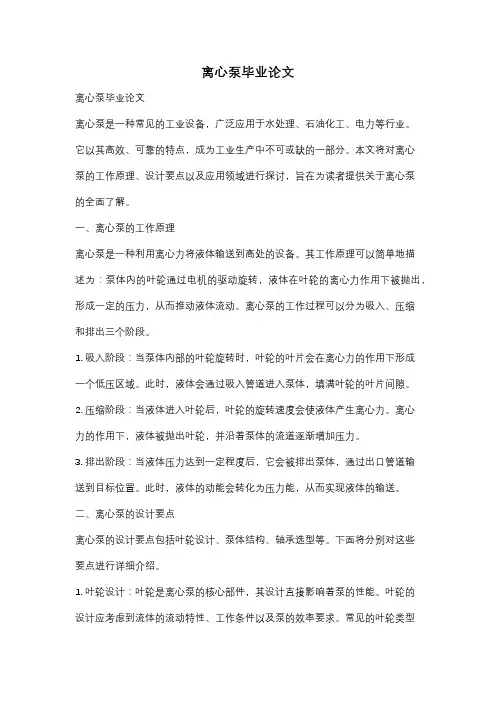

离心泵毕业论文离心泵毕业论文离心泵是一种常见的工业设备，广泛应用于水处理、石油化工、电力等行业。

它以其高效、可靠的特点，成为工业生产中不可或缺的一部分。

本文将对离心泵的工作原理、设计要点以及应用领域进行探讨，旨在为读者提供关于离心泵的全面了解。

一、离心泵的工作原理离心泵是一种利用离心力将液体输送到高处的设备。

其工作原理可以简单地描述为：泵体内的叶轮通过电机的驱动旋转，液体在叶轮的离心力作用下被抛出，形成一定的压力，从而推动液体流动。

离心泵的工作过程可以分为吸入、压缩和排出三个阶段。

1. 吸入阶段：当泵体内部的叶轮旋转时，叶轮的叶片会在离心力的作用下形成一个低压区域。

此时，液体会通过吸入管道进入泵体，填满叶轮的叶片间隙。

2. 压缩阶段：当液体进入叶轮后，叶轮的旋转速度会使液体产生离心力。

离心力的作用下，液体被抛出叶轮，并沿着泵体的流道逐渐增加压力。

3. 排出阶段：当液体压力达到一定程度后，它会被排出泵体，通过出口管道输送到目标位置。

此时，液体的动能会转化为压力能，从而实现液体的输送。

二、离心泵的设计要点离心泵的设计要点包括叶轮设计、泵体结构、轴承选型等。

下面将分别对这些要点进行详细介绍。

1. 叶轮设计：叶轮是离心泵的核心部件，其设计直接影响着泵的性能。

叶轮的设计应考虑到流体的流动特性、工作条件以及泵的效率要求。

常见的叶轮类型有前后叶片式、开式和闭式叶轮等，设计时应根据具体情况选择合适的叶轮类型。

2. 泵体结构：泵体是离心泵的外壳，承载着叶轮和轴承等关键部件。

泵体的结构应具备良好的刚性和密封性，以保证泵的正常运行。

同时，泵体的内部流道设计也要考虑到流体的流动特性，以减小能量损失和阻力。

3. 轴承选型：离心泵的轴承起到支撑叶轮和传递转矩的作用。

轴承的选型应根据泵的工作条件和负载要求进行，以确保泵的稳定性和可靠性。

常见的轴承类型有滚动轴承和滑动轴承等，选型时应综合考虑摩擦损失、寿命和维护成本等因素。

三、离心泵的应用领域离心泵具有流量大、扬程高、效率高等优点，广泛应用于各个行业。

离心泵密封原理
离心泵密封原理是指离心泵在工作过程中通过密封装置来防止液体泄漏的原理。

离心泵通常由泵体、叶轮、轴和密封装置等部件组成。

在离心泵中，液体通过进口被抽入泵体，然后经过叶轮的旋转而增加动能，最后通过出口被排出。

然而，由于泵体和轴之间存在缝隙和间隙，以及泵体的进出口和轴的旋转部分之间的接合处，都可能导致液体泄漏。

为了避免泄漏，离心泵通常采用密封装置来实现密封。

常见的离心泵密封装置包括机械密封和填料密封两种。

机械密封是利用密封面之间的相对运动产生的接触压力和摩擦力，将泵体和轴之间的间隙密封起来。

它通常由静环、动环、填料、弹簧和密封壳等组成。

当泵运转时，动环与静环之间的摩擦力可以抵消液体通过泵体和轴之间的间隙渗漏的压力，从而实现有效的密封作用。

填料密封则是在泵体和轴之间填充一定材料的密封填料，通过填料的膨胀和摩擦力来实现密封作用。

填料一般采用耐磨、耐腐蚀的材料，如聚四氟乙烯、石墨等。

当泵运转时，填料通过摩擦力和填料的柔软特性，将泵体和轴之间的间隙密封起来，防止液体泄漏。

无论是机械密封还是填料密封，其密封作用都是通过相对运动产生的摩擦力和压力来实现的。

不同的应用场景和工作条件会
影响到密封装置的选择和设计，以确保离心泵在工作中具有良好的密封性能和可靠性。

离心泵密封基础：机械密封冲洗使用“冲洗”一词来描述将流体送到离心泵填料函区域的六种不同方法。

经验丰富的密封人使用不同的术语来区分这些方法：1）出口再循环2）吸入再循环3）冲洗4）隔离液或缓冲液5）夹套液6）急冷出口再循环在泵的出口和填料函之间连接的一条管线。

泵出口的高压流体（冲洗液）进入填料函靠近机械密封端面处冲洗端面，然后穿过填料函再循环到泵体内。

这种技术给维护人员带来了几个问题：1）如果流体中含有固体（大多数流体中都含有固体），叶轮的离心作用会将固体集中在泵蜗壳的内径上，而正是这种脏流体再循环到填料函中。

不用说，这将不利于机械密封的可靠使用，因为固体颗粒会像“喷砂器”一样，切入搭接的密封面，并堵塞滑动密封部件。

2）当固体通过狭窄的间隙时，泵耐磨环、临界公差和紧密配合的衬套将会经历快速磨损。

这种冲洗的唯一合法用途是对填料函加压，以防止液体汽化。

如果在热水应用中使用此方法，尤其是在再循环管路中安装了热交换器的情况下，请小心。

任何连接中的高温水或蒸汽泄漏都可能对该区域的任何人员造成危险，同时，固体还可能会堵塞热交换器。

当使用该管线对填料函加压时，应记住以下几点：1）在填料函的底部安装一个紧密配全的衬套（即喉部衬套- 泵沙龙注），间隙应为轴直径的0.002英寸/英寸(0.002毫米/毫米)。

2）如果使用金属波纹管密封，请确保将管线从搭接密封面和薄金属片上移开。

3）如果使用的是安装正确、平衡的O形密封圈（应该这样做），只要填料函压力至少比液体汽化压力高一个大气压，密封产品就不会在密封面之间闪蒸。

出口再循环管线应该能保证有这样的压差。

吸入再循环在泵的吸入口和填料函底部或密封压盖之间连接的一条管线。

许多泵的吸入口已经有一个接头，用于安装吸入压力表。

但如果没有可用的吸入再循环管线接口、且管壁不够厚无法钻孔和攻丝时，则可以在管道或管道法兰上安装一个接口。

填料函的压力几乎总是高于泵的吸入压力。

叶轮后面的液体将通过填料函循环至泵吸入口。

离心泵的设计与选型1.引言1.1 概述离心泵是一种广泛应用于各个领域的流体传输设备，其工作原理是利用叶轮的旋转运动将液体带入泵体，并通过离心力将液体从泵体的中心推到出口，从而实现流体的输送。

离心泵具有结构简单、运行稳定、流量大、压力高等特点，已广泛应用于工业领域的冷却水循环、供水系统、石油化工、农业灌溉等领域。

在设计离心泵时，需要考虑一系列要点。

首先，泵的结构设计应合理，包括叶轮、泵体、轴承等部分的选择和设计，以确保泵能够正常运行并具有较长的使用寿命。

其次，泵的性能参数，如流量、扬程、效率等，应满足实际应用的需求。

同时，还需要考虑泵的工作环境和工作介质的特性，选择适合的材料和密封方式，以确保泵的运行安全可靠。

此外，对于大型离心泵，还需要考虑泵的运行成本和能耗情况，进行经济性分析，从而选型合适的离心泵。

综上所述，离心泵的设计与选型是一个综合性的工作，需要考虑多个因素的综合影响。

设计人员应充分了解离心泵的基本原理和设计要点，结合实际应用需求，合理选型，并根据具体情况提出设计与选型建议，以提高离心泵的工作效率和可靠性。

文章结构部分的内容可以是对整篇文章的组织和布局进行介绍，以引导读者了解文章的结构和内容安排。

可以按照以下方式编写文章1.2文章结构的内容：文章结构：本文将按照以下结构进行论述和分析离心泵的设计与选型：1. 引言：首先，我们将对离心泵的概述进行介绍，包括离心泵的定义和应用领域。

接着，我们将说明本文的目的，即为读者提供关于离心泵设计与选型的详细指导。

2. 正文：在正文部分，我们将详细阐述离心泵的基本原理，包括其工作原理和结构特点。

同时，我们还将重点讨论离心泵的设计要点，涵盖了功率计算、叶轮设计、进出口截面积的确定等关键问题。

通过深入分析这些要点，读者能够更好地理解离心泵的设计与选型过程。

3. 结论：最后，我们将总结本文的主要内容和结论。

在总结部分，我们将回顾离心泵的基本原理和设计要点，并给出相应的设计与选型建议。

离心泵的机械密封原理
离心泵采用机械密封来防止泵内液体泄漏。

机械密封由两个主要部分组成：旋转部分和固定部分。

旋转部分包括一个旋转轴和连接在轴上的旋转环。

旋转环与泵的旋转部件相连接，并以高速旋转。

固定部分包括一个固定环和一个连接在泵壳上的静环。

这两个部分形成了一个密封的空气间隙。

当离心泵运行时，液体被吸入并通过泵体进入离心泵的转子。

与此同时，旋转环与固定环之间的摩擦表面形成一个润滑膜。

这个润滑膜通过增加密封两部分之间的润滑剂，减少了旋转环和固定环之间的摩擦和热量产生。

这个润滑膜的形成和维持是通过两个环之间的压力差来实现的。

离心泵中的液体压力较高，进入旋转环和固定环之间的间隙，从而将润滑剂挤压出来。

此外，离心力也有助于润滑剂的流动。

离心力会将液体沿着密封表面拉伸，形成旋转液体层，从而增加摩擦表面的润滑效果。

总体上，离心泵的机械密封原理是通过旋转部分和固定部分之间的摩擦表面形成润滑膜，防止泵内液体泄漏。

液体压力和离心力协同作用，推动润滑剂的流动，并提供润滑效果。

这种机械密封可靠且高效，广泛应用于各种工业领域的泵设备中。

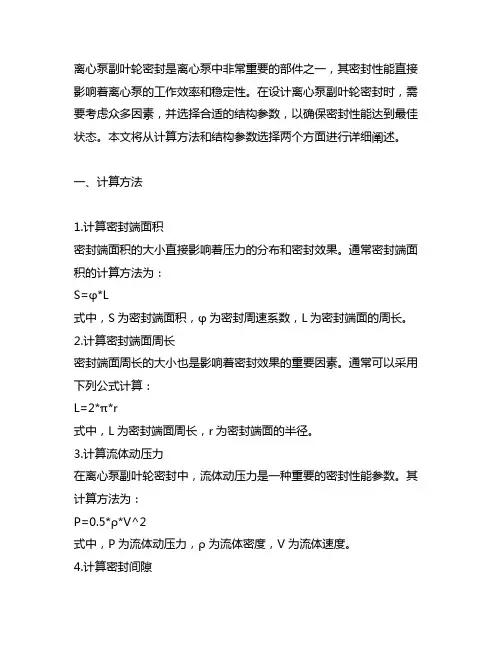

离心泵副叶轮密封是离心泵中非常重要的部件之一，其密封性能直接影响着离心泵的工作效率和稳定性。

在设计离心泵副叶轮密封时，需要考虑众多因素，并选择合适的结构参数，以确保密封性能达到最佳状态。

本文将从计算方法和结构参数选择两个方面进行详细阐述。

一、计算方法1.计算密封端面积密封端面积的大小直接影响着压力的分布和密封效果。

通常密封端面积的计算方法为：S=φ*L式中，S为密封端面积，φ为密封周速系数，L为密封端面的周长。

2.计算密封端面周长密封端面周长的大小也是影响着密封效果的重要因素。

通常可以采用下列公式计算：L=2*π*r式中，L为密封端面周长，r为密封端面的半径。

3.计算流体动压力在离心泵副叶轮密封中，流体动压力是一种重要的密封性能参数。

其计算方法为：P=0.5*ρ*V^2式中，P为流体动压力，ρ为流体密度，V为流体速度。

4.计算密封间隙密封间隙的大小直接关系着密封的紧密程度。

通常可以根据实际情况选择适当的间隙大小，进行计算。

二、结构参数选择1.叶轮尺寸叶轮的尺寸直接关系着流体的流通情况和泵的工作效率。

在选择叶轮尺寸时，需要考虑到流体的压力、流速和密封端面的尺寸，以确保密封性能的稳定性。

2.密封材料密封材料的选择直接关系着密封的耐磨性和耐腐蚀性。

通常可以选择金属、橡胶或陶瓷等材料作为密封材料，具体选择要根据实际工作条件来确定。

3.密封结构密封结构的设计直接关系着密封的紧密程度和稳定性。

通常可以选择单端面密封、双端面密封或多级密封等结构形式，具体选择要根据泵的工作环境和要求来确定。

4.密封间隙密封间隙的选择需根据流体的性质和压力来确定。

一般来说，密封间隙越小，则密封效果越好，但也会增加泵的摩擦阻力。

因此在选择密封间隙时，需要综合考虑各方面因素。

结语在设计离心泵副叶轮密封时，计算方法和结构参数的选择是非常重要的。

只有根据实际情况进行合理的计算和选择，才能确保离心泵副叶轮密封具备良好的密封性能和稳定性。

希望本文提供的信息能对相关工程技术人员有所帮助，谢谢阅读。

离心泵电机设计一、引言离心泵电机是一种常用的工业设备，广泛应用于水处理、供水、排水、冷却等领域。

本文将深入探讨离心泵电机的设计原理、参数选择、优化方法以及常见问题解决方案。

二、离心泵电机设计原理离心泵电机是通过电机驱动叶轮旋转，产生离心力将液体从进口抽入泵内，并通过出口排出的设备。

其设计原理主要包括以下几个方面：2.1 叶轮设计叶轮是离心泵电机的核心部件，其设计对泵的性能影响很大。

叶轮的设计应考虑流量、扬程、效率等因素，通过流体力学原理确定叶轮的叶片形状、数量和角度，以达到最佳的泵性能。

2.2 电机选择电机是离心泵的驱动装置，其选择应根据泵的工作条件和要求，确定合适的功率、转速和电源电压等参数。

常见的电机类型包括交流电机和直流电机，根据实际情况选择适合的电机类型。

2.3 轴承和密封设计离心泵电机的轴承和密封件对泵的运行寿命和性能稳定性有重要影响。

轴承应选择高质量、耐磨损的轴承，密封件应选择适合的密封材料和结构，以确保泵的正常运行。

三、离心泵电机参数选择离心泵电机的参数选择是设计过程中的关键步骤，合理选择参数可以提高泵的效率和性能。

以下是常见的参数选择要点：3.1 流量和扬程根据实际需求确定泵的流量和扬程，流量和扬程是离心泵电机设计的基本参数，直接影响泵的性能和工作效果。

3.2 功率和效率根据所需流量和扬程，计算泵的功率和效率，选择合适的电机功率和类型，以确保泵的工作效率和能耗的平衡。

3.3 转速和电源电压根据泵的特性曲线和工作条件，选择合适的转速和电源电压，以满足泵的工作要求。

四、离心泵电机优化方法离心泵电机设计的优化方法可以提高泵的效率和性能，降低能耗和维护成本。

以下是常见的优化方法：4.1 叶轮优化通过改变叶轮的叶片形状、数量和角度等参数，优化叶轮的流动特性，提高泵的效率和性能。

4.2 电机驱动控制采用先进的电机驱动控制技术，如变频调速、软启动等，可以提高泵的工作效率和能耗控制。

4.3 节能降噪设计在离心泵电机的设计中，应考虑节能和降噪的要求，通过优化设计和采用降噪材料等措施，降低泵的运行噪音和能耗。

离心泵机械密封原理
离心泵机械密封原理是利用密封装置保持泵内外介质的封闭状态，防止泵内介质泄漏。

它通常由静环、转子、弹簧和密封副零件等组成，密封装置中的密封面通过轴向受力，实现密封功能。

离心泵机械密封的工作原理是利用同心度保证密封环与轴套之间形成一条很小的缝隙。

在泵的工作过程中，泵叶轮的旋转会形成一个涡流并产生离心力，这个离心力会反向作用于密封环上。

同时，由于密封环与泵轴之间形成压力差，使得密封环受到推力，并与轴保持一个特定的间隙，从而实现密封效果。

在离心泵机械密封中，密封副零件起到承载密封环的作用，防止其因压力和离心力的作用而发生运动。

而弹簧则起到使密封环与轴之间保持一定间隙的作用，同时通过调整弹簧的力度，可以改变密封环与轴的紧密程度。

离心泵机械密封的优点包括密封性能好、使用时间长、操作方便等。

其密封性能能够满足工作条件要求，使离心泵在工作过程中能够有效地防止介质泄漏，保证泵的工作效率和安全性。

然而，离心泵机械密封也存在一些缺点，主要是其对工作环境和材料的要求较高。

如在高温、高速、强腐蚀性介质等工况下，应选用合适的材质，以确保密封的可靠性和寿命。

总的来说，离心泵机械密封通过合理的结构设计和密封副零件
的配合，能够有效地保持离心泵内外介质的封闭状态，是离心泵运行的重要组成部分。

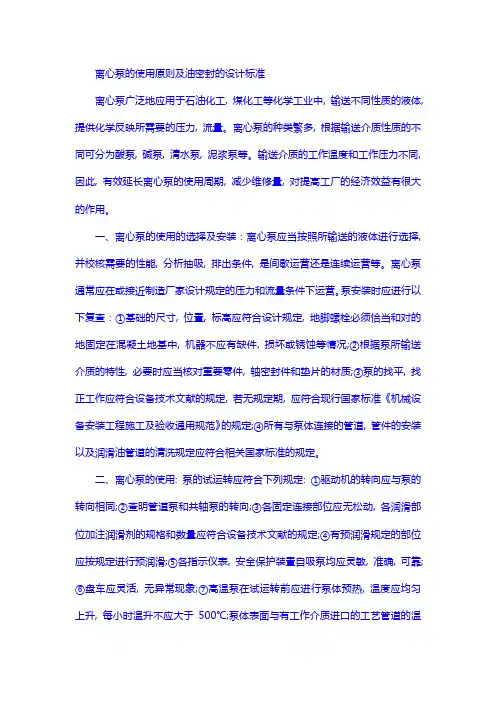

离心泵的使用原则及油密封的设计标准离心泵广泛地应用于石油化工, 煤化工等化学工业中, 输送不同性质的液体, 提供化学反映所需要的压力, 流量。

离心泵的种类繁多, 根据输送介质性质的不同可分为酸泵, 碱泵, 清水泵, 泥浆泵等。

输送介质的工作温度和工作压力不同, 因此, 有效延长离心泵的使用周期, 减少维修量, 对提高工厂的经济效益有很大的作用。

一、离心泵的使用的选择及安装：离心泵应当按照所输送的液体进行选择, 并校核需要的性能, 分析抽吸, 排出条件, 是间歇运营还是连续运营等。

离心泵通常应在或接近制造厂家设计规定的压力和流量条件下运营。

泵安装时应进行以下复查：①基础的尺寸, 位置, 标高应符合设计规定, 地脚螺栓必须恰当和对的地固定在混凝土地基中, 机器不应有缺件, 损坏或锈蚀等情况;②根据泵所输送介质的特性, 必要时应当核对重要零件, 轴密封件和垫片的材质;③泵的找平, 找正工作应符合设备技术文献的规定, 若无规定期, 应符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定;④所有与泵体连接的管道, 管件的安装以及润滑油管道的清洗规定应符合相关国家标准的规定。

二、离心泵的使用: 泵的试运转应符合下列规定: ①驱动机的转向应与泵的转向相同;②查明管道泵和共轴泵的转向;③各固定连接部位应无松动, 各润滑部位加注润滑剂的规格和数量应符合设备技术文献的规定;④有预润滑规定的部位应按规定进行预润滑;⑤各指示仪表, 安全保护装置自吸泵均应灵敏, 准确, 可靠;⑥盘车应灵活, 无异常现象;⑦高温泵在试运转前应进行泵体预热, 温度应均匀上升, 每小时温升不应大于500℃;泵体表面与有工作介质进口的工艺管道的温差不应大于4090;⑧设立消除温升影响的连接装置, 设立旁路连接装置提供冷却水源。

离心泵操作时应注意以下几点: ①严禁无水运营, 不要调节吸入口来减少排量, 严禁在过低的流量下运营;②监控运营过程, 彻底阻止填料箱泄漏, 更换填料箱时要用新填料;③保证机械密封有充足冲洗的水流, 水冷轴承严禁使用过量水流;④润滑剂不要使用过多;⑤按推荐的周期进行检查。

离心泵机械密封原理离心泵机械密封原理是一种用于密封离心泵的密封装置，它是在离心泵上安装的一种具有特殊功能的密封设备。

它可以在原有离心泵工作条件保持试剂不受污染的情况下，进行高效、稳定地工作。

一般来说，离心泵机械密封原理的安装可以归类为两种不同的形式，即单级叶轮式机械密封和双级叶轮式机械密封。

单级叶轮式机械密封主要由一个固定叶轮和一个静态密封环组成，它可以将叶轮中心和叶轮腔室中心间的隙空分离开来，形成有效的密封。

双级叶轮式机械密封需要一个固定叶轮和两个静态压力环，其中一个压力环位于叶轮中心，另一个压力环位于叶轮腔室中心，形成双重隔离，从而起到密封的作用。

机械密封的工作原理就是通过压力包绕，令叶轮和叶轮腔室的隔离，从而阻止工作流体从叶轮和叶轮腔室之间泄漏，并在特定的温度下提供封闭性，因此当离心泵在工作状态下运行时，流体也不会泄露出去，从而实现了工作流体的完整封装。

离心泵机械密封原理的另一个工作原理是回位阻尼，这是通过叶轮的回位阀孔使叶片的返回缓慢的过程，减少粘连问题，此外，叶片和叶轮中心之间的醋酸液体也可以润滑叶片，从而有效地防止内部粘附，延长工作的可靠性。

同时，叶轮的回位阀孔还可以防止由于叶片开裂造成的过热和过压，确保工作温度和压力在控制范围内有效地表现出来。

为了达到理想的效果，叶片在装配时要求恰当地调整，而且叶轮和叶轮腔室之间的金属衬垫必须坚实可靠，从而阻止空气混入到叶轮和叶轮腔室之间。

同时，为避免影响叶轮密封的效果，还请勿在连接处堆积过多的杂质，也不要将离心泵放置于灰尘比较严重的环境中使用。

为提高离心泵的可靠性、延长使用寿命，离心泵应定期清洁检查，不断更换和维护机械密封的零部件，以及按设计要求进行定期更换的润滑剂，以保持其良好的运行状态。

此外，为了能够更好地运行离心泵，机械密封总是放在离心泵的后端，在此位置可以很好地把振动噪声减至最低。

此外，还有一个重要的原因就是，在泵返回介质中将不会受到太多的污染，这样才能有效地提供出稳定的泵保护。

离心泵轴的密封方法离心泵是一种常见的工业设备，用于输送流体。

离心泵的轴密封是确保泵正常运行的重要组成部分。

本文将介绍离心泵轴的密封方法，包括传统的填料密封和现代的机械密封。

1. 填料密封填料密封是离心泵轴密封的传统方法之一。

它使用填料材料将泵轴与泵壳之间的间隙填满，形成密封。

常用的填料材料包括石墨、聚四氟乙烯（PTFE）和柔性石墨等。

以下是填料密封的主要特点：•简单可靠：填料密封结构简单，容易安装和维护。

它能够适应不同的工作条件和介质要求。

•自润滑：填料材料具有一定的自润滑性，能够减少泵轴与填料之间的摩擦，延长密封件的使用寿命。

•适应性强：填料密封适用于各种介质，包括液体、气体和腐蚀性介质等。

然而，填料密封也存在一些缺点：•泄漏：由于填料密封本质上是通过填料材料与泵轴之间的摩擦来实现密封，因此难以完全杜绝泄漏的问题。

•磨损：填料材料与泵轴之间的摩擦会导致填料的磨损，需要定期更换填料，增加了维护成本。

•限制转速：填料密封由于摩擦热的产生，其转速受到一定的限制，不能适用于高速运转的泵。

2. 机械密封机械密封是一种现代化的离心泵轴密封方法。

它通过机械装置实现泵轴与泵壳之间的密封，具有以下特点：•零泄漏：机械密封通过两个平行的密封面之间的摩擦来实现完全的密封，能够有效防止泄漏。

•高速运转：机械密封采用了特殊的材料和结构设计，能够适应高速运转的泵，提高泵的效率。

•长寿命：机械密封的密封面采用耐磨损材料制成，能够延长密封件的使用寿命，减少维护成本。

•适应性强：机械密封适用于各种介质，包括高温、高压和腐蚀性介质等。

然而，机械密封也存在一些挑战和注意事项：•安装要求高：机械密封的安装要求较高，需要保证密封面的平行度和轴向的垂直度，以确保密封效果。

•维护成本高：机械密封的维护成本较高，需要定期更换密封件和润滑剂，以保证密封效果和使用寿命。

•故障率较高：由于机械密封的结构复杂，存在一定的故障率，需要及时维修和更换。

离心泵设计需要的知识点离心泵是一种常见的流体机械设备，广泛应用于工农业生产和城市供水系统中。

为了确保离心泵的性能和效率，设计者需要掌握一些关键的知识点。

本文将介绍离心泵设计所需的知识点，包括工作原理、选型参数、设计要点等。

一、离心泵的工作原理离心泵利用离心力将液体从低压区域输送到高压区域。

其工作原理可以分为以下几个步骤：1. 吸入过程：当泵轴以一定的速度旋转时，叶轮中心会形成负压区域。

此时，液体会通过进水口进入叶轮，并随后被叶轮推向叶片外缘。

2. 加速过程：液体在叶轮中被加速，离心力作用下，液体的速度增加，同时压力减小。

3. 引导过程：叶片的形状和角度设计得当，能够引导流体从进口到出口，减小流体的阻力和涡流损失。

4. 推出过程：当液体达到叶片外缘时，离心力将其推向出口，同时压力增加。

二、离心泵的选型参数离心泵的选型参数包括流量、扬程、效率和轴功率等。

1. 流量：流量是指单位时间内通过泵的液体体积。

根据工艺需求和供液条件，确定所需的流量大小。

2. 扬程：扬程是指液体从进口到出口时所需克服的高度差和压力损失。

根据输送距离和高度差确定所需的扬程。

3. 效率：泵的效率是指输出功率与输入功率之间的比值，即泵的输出能量和输入能量之间的转换效率。

高效率的泵可以提供更大的流量和更高的扬程。

4. 轴功率：轴功率是指泵轴的输出功率，用于计算泵的能耗。

根据所需的流量、扬程和效率，确定泵的轴功率。

三、离心泵的设计要点离心泵的设计需要考虑以下几个要点：1. 泵的类型选择：根据工艺要求和使用环境，选择适合的泵型。

目前常见的离心泵包括单级、多级、离心隔膜泵等。

2. 叶轮与叶片设计：叶轮是离心泵的关键部件之一，其叶片的形状和角度决定了泵的性能。

合理设计叶轮和叶片，能够提高泵的效率和稳定性。

3. 泵壳和吸入管道设计：泵壳和吸入管道的设计直接影响泵的吸入性能和阻力损失。

合理设计泵壳和吸入管道的形状和尺寸，优化流体的流动路径。

4. 密封系统设计：离心泵的密封系统用于防止液体泄漏。

耐腐蚀离心泵机械密封如何选择怎么安装耐腐蚀离心泵是一种用来输送或提供流体动力的设备。

机械密封是离心泵的关键组件之一，主要作用是防止流体泄漏。

选择和安装适当的机械密封对于保证离心泵的正常运行至关重要。

下面将详细介绍如何选择和安装耐腐蚀离心泵的机械密封。

首先，在选择机械密封之前，需要对要输送的介质进行了解。

因为耐腐蚀离心泵主要用于输送腐蚀性介质，所以要选择耐腐蚀的材料来制作机械密封。

一般常用的耐腐蚀材料有陶瓷、硬质合金、聚四氟乙烯等。

根据介质的性质、温度、压力等参数，选择适合的密封材料。

其次，在具体选择机械密封时，需要考虑以下几个因素：1.温度和压力：根据介质的温度和压力，选择能耐受这些条件的机械密封。

不同材料对温度和压力的承受能力不同，需要根据具体情况进行选择。

2.流量和转速：根据泵的流量和转速，选择适合的机械密封。

不同机械密封具有不同的流量和转速范围，需要根据具体应用来选择。

3.泄漏要求：根据离心泵所在的工作环境，选择需要的泄漏量要求。

一般有严格泄漏要求的场合，应该选择双端密封或者多级密封。

选择好机械密封之后，下面是机械密封的安装步骤：1.准备工作：将机械密封、轴润滑剂、压盖等零部件清洗干净，并检查密封面和轴的状态是否正常。

2.安装定位：根据安装位置和安装环境，确定机械密封的具体安装位置，将轴套套入轴上，确保安装位置正确。

3.固定轴套：将轴套固定在轴上，使用螺母或压盖将轴套固定住，确保轴套不会松动。

4.安装第一环：将第一环轴套装入机械密封中，务必确保第一环安装正确，无脱漏和损坏。

5.安装次级环：根据具体机械密封的结构，依次将次级环安装到机械密封中。

6.调整密封面：根据机械密封的要求，对密封面进行调整，确保密封面之间均匀贴合。

7.安装压盖：将压盖固定在机械密封上，调整螺母或压盖的紧固力，确保机械密封的密封性能。

8.检查和测试：安装完成后，进行检查和测试，确保机械密封没有泄漏和故障。

离心泵规范离心泵是一种常用的工业设备，用于输送液体和气体。

离心泵应按照一定的规范进行设计、制造和安装，以确保其正常运行和安全使用。

下面是离心泵的一些规范：1. 设计规范：离心泵的设计应符合国家相关的规范和标准。

设计时需考虑泵体、叶轮、轴和密封等组件的强度、稳定性和适应性。

泵的设计应满足流量、扬程和效率等使用要求。

2. 材料规范：离心泵的各个零部件的材料选择应符合相关的标准。

泵体和叶轮一般采用铸铁、不锈钢或其他合金材料，轴和轴承应选用优质的碳钢或其他耐磨材料。

密封件应选择耐腐蚀的橡胶或硬质材料。

3. 制造规范：离心泵的制造应按照严格的工艺标准进行。

泵体和叶轮的铸造应满足相关的工艺要求，确保其强度和密封性。

轴和轴承的加工应精密，保证其轴对线度和轴心偏移量的要求。

制造过程中还要进行严格的质量检验和测试。

4. 安装规范：离心泵的安装应严格按照标准规范进行。

泵的安装位置应易于操作和维修，离地面高度应符合要求。

安装时需注意泵与管路的连接，要采用密封、牢固的连接方式，防止泄漏和松动。

安装结束后还需进行运转试验和调整。

5. 操作规范：离心泵的操作应按照相关的规范进行。

在操作前，应检查泵的各个部件是否完好无损，润滑油是否足够，电机是否正常运行等。

操作过程中要保持泵的恒定流量和扬程，避免过载或堵塞。

定期进行泵的维护保养，及时更换老化的零部件。

6. 安全规范：离心泵的安全操作是非常重要的。

操作人员必须经过培训，掌握泵的使用方法和安全知识。

在操作过程中，要注意个人安全，避免触电、滑倒和被泵的旋转部件碰伤。

安装和维护过程中，要遵循相关的安全操作规程，使用合适的安全防护设备。

离心泵的规范非常重要，它可以保证离心泵的正常运行、提高泵的使用寿命和安全性。

所以，在购买、安装和使用离心泵时，应严格按照相关规范进行操作，以确保生产和工作的顺利进行。

离心泵油封结构及应用100Y型油泵，原轴承箱压盖和转轴之间的密封结构为迷宫密封，在迷宫密封外加一防尘环，密封性能较差。

由于泵的转速较高，在离心力的作用下，轴承箱内的润滑油沿轴从端盖甩出，漏油现象非常普遍，造成轴承箱、联轴器及周围地面沾满油污，给安全生产带来隐患，同时造成不必要的润滑油浪费，又严重污染了生产环境，影响文明生产和企业的达标升级。

如果操作员不能及时发现，还有可能造成机泵的损坏。

因此，改进原油封结构，研制一种密封性能优良、使用寿命长的新型油封结构以取代原油封是非常必要的。

2原密封结构存在的问题机泵运行中由于油位限制，螺母下端浸入油池中，把润滑油搅起，沿压盖内表面淌下，直接滴到旋转轴上，轴上积油很多，被旋转轴带动，油沿轴爬行，进入压盖与轴迷宫密封间隙，由于迷宫密封间隙较大，而且密封阻力较小，油一旦进入迷宫难以打回，因而不断沿轴外甩出，在轴端处形成积油，使迷宫和防尘环起不到密封作用，即发生漏油。

从以上分析可以看出原油封结构存在的主要问题是轴承锁紧螺母太大和迷宫密封间隙太大起不到有效的密封作用。

3改进方案的论证及初步选择新型防漏油结构应满足以下要求：首先要保证结合部分的密闭性。

同时，结构紧凑、系统简单、制造维修使用方便、成品低廉、工作可靠，使用寿命长。

针对漏油的主要原因，应从以下两个方面入手进行改进，阻止漏油。

(1)、减少甩油量轴承锁紧螺母浸油深度(液面与锁紧螺母的相对距离)是影响甩油量大小的一个重要因素。

减小螺母直径，可以减小浸油深度，减小搅油，从而减少落到轴上的油量，间接减少漏油量。

(2)、改进原油封结构对其结构分析，从密封原理角度讲可考虑填塞或阻塞、分隔、引出或注入和流阻、反输，以及这些方案组合等方法。

首先对分隔，可采取机械密封。

根据机械密封性能、适用范围、寿命来看，机械密封都能适用，但机械密封价格高，结构复杂，所需空间较大，拆装不便，不适于这种小空间结构。

其次考虑采用引出或注入方法，能够达到密封要求，但需要辅助装置，结构复杂，因而也不可取。

x x x x x x x大学毕业设计（论文）题目单级单吸离心泵设计学院 xxxxxxxxxxxxxxx专业班级 xxxxxx学生姓名 xxxxxxxxxxxxxxx指导教师 xxxxxxxxxxxxx成绩x 年x月x 日摘要离心泵是一种用量最大的水泵，在给水排水及农业工程、固体颗粒液体输送工程、石油及化学工业、航空航天和航海工程、能源工程和车辆工程等国民经济各个部门都有广泛的应用。

在此设计中，主要包括单级单吸清水离心泵的方案设计，离心泵基本参数选择、离心泵叶片的水力设计、离心泵压水室的水利设计、离心泵吸水室的水利设计。

以及进行轴向力及径向力的平衡，最后要进行强度校核。

泵设计的最大难点就是泵的密封，本次设计采用的新式的填料密封，它可以根据压力的改变来改变密封力的装置。

关键词：离心泵；叶片；压水室；吸水室AbstractCentrifugal pump is a kind of the most consumable in pumps, water drainage and in agricultural engineering, solid particles liquid transportation engineering, oil and chemical industry, aerospace and Marine engineering, energy engineering and vehicle engineering, etc all departments of national economy is widely used.In this design, including single-stage single-suction clean water centrifugal pump design, the basic parameters centrifugal pump, centrifugal pump hydraulic design of leaves, water pump pressurized water chamber design, the water pump suction chamber design. As well as axial force and radial force balance, and finally to the strength check.The biggest difficulty pump design is the design of the pump seal, the new packing seal it can according to the change of the pressure to change the device sealing force.Keywords：Centrifugal pump;Leaves; Pressurized water chamber; Suction chamber目录摘要 (I)Abtract (III)第1章绪论 (1)1.1 选此课题的意义 (1)1.2 本课题的研究现状 (1)1.3 本课题研究的主要内容 (1)第2章泵的基本知识 (3)2.1 泵的功能 (3)2.2 泵的概述 (3)2.2.1 离心泵的主要部件 (3)2.2.2 离心泵的工作原理 (4)2.3 泵的分类 (4)第3章离心泵的水力设计 (5)3.1 泵的基本设计参数 (5)3.2 泵的比转速计算 (5)3.3 泵进口及出口直径的计算 (5)3.4 计算空化比转速 (5)3.5 泵的效率计算 (6)3.5.1 水力效率 (6)3.5.2 容积效率 (6)3.5.3 机械效率 (6)3.5.4 离心泵的总效率 (6)3.6 轴功率的计算和原动机的选择 (6)3.6.1 计算轴功率 (6)3.6.2 确定泵的计算功率 (7)3.6.3 原动机的选择 (7)3.7 轴径与轮毂直径的初步计算 (7)3.7.1 轴的最小直径 (7)3.7.2 轮毂直径的计算 (8)3.8 泵的结构型式的选择 (9)第4章叶轮的水力设计 (10)4.1 确定叶轮进口速度 (10)4.2 计算叶轮进口直径 (10)4.2.1 先求叶轮进口的有效直径D0 (10)4.2.2 叶轮进口直径 (11)4.3 确定叶轮出口直径 (11)4.4 确定叶片厚度 (11)4.5 叶片出口角的确定 (12)4.6 叶片数Z的选择与叶片包角 (12)4.7 叶轮出口宽度 (12)4.8 叶轮出口直径及叶片出口安放角的精确计算 (13)4.9 叶轮轴面投影图的绘制 (13)4.10 叶片绘型 (14)第5章压水室的水力设计 (17)5.1 压水室的作用 (17)5.2 蜗型体的计算 (17)5.2.1 基圆直径的确定 (17)5.2.2 蜗型体进口宽度计算 (18)5.2.3 舌角 (18)5.2.4 隔舌起始角 (18)5.2.5 蜗形体各断面面积的计算 (18)5.2.6 扩散管的计算 (19)5.2.7 蜗形体的绘型 (19)第6章吸水室的设计 (21)6.1 吸水室尺寸确定 (21)第7章径向力轴向力及其平衡 (22)7.1 径向力及平衡 (22)7.1.1 径向力的产生 (22)7.1.2 径向力的计算 (22)7.1.3 径向力的平衡 (22)7.2 轴向力及平衡 (23)7.2.1 轴向力的产生 (23)7.2.2 轴向力计算 (23)7.2.3 轴向力的平衡 (24)第8章泵零件选择及强度计算 (25)8.1 叶轮盖板的强度计算 (25)8.2 叶轮轮毂的强度计算 (25)8.3 叶轮配合的选择 (26)8.4 轮毂热装温度计算 (27)8.5 轴的强度校核 (27)8.6 键的强度计算 (29)8.6.1 工作面上的挤压应力 (29)8.6.2 切应力 (30)8.7 轴承和联轴器的选择 (30)第9章泵体的厚度计算 (32)9.1 蜗壳厚度的计算 (32)9.2 中段壁厚的计算 (32)第10章泵的轴封 (33)10.1 常用的轴封种类及设计要求 (33)10.2 填料密封的工作原理 (33)10.3 传统填料密封结构及其缺陷 (34)10.3.1 传统填料密封结构 (34)10.3.2 传统填料密封的不足 (34)10.4 填料密封的结构改造 (34)结论 (35)参考文献 (37)致谢 (39)第1章绪论1.1 选此课题的意义泵是一种应用广泛、耗能大的通用流体机械，我国每年各种泵的耗电量大约占全国总耗电量的20%,耗油量大约占全国总耗油量的50%。
