份测验电力电子技术第一次作业

首页- 我的作业列表- 《电力电子技术》第一次作业答案你的得分：100.0完成日期：2018年09月09日16点13分说明：每道小题选项旁的标识是标准答案。

一、单项选择题。

本大题共30个小题，每小题2.0 分，共60.0分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.电力电子器件一般工作在（）状态。

A.导通B.开关C.截止2.通常情况下（器件开关频率不太高）时，电力电子器件的损耗主要是（）损耗。

A.导通B.关断C.开关3.把直流变换为交流的电路叫做（）电路。

A.整流B.逆变C.斩波D.交流电力控制4.二极管阳极有正向电压，其处于（）状态。

A.导通B.开关C.截止5.晶闸管阳极加正向电压，门极不加信号，其处于（）状态。

A.导通B.开关C.截止6.对已经触发导通的晶闸管，如果在阳极电流未达到擎住电流时门极触发信号消失，晶闸管是（）状态。

A.导通B.开关C.截止7.晶闸管的额定电压为（）。

A.正向重复峰值电压B.反向重复峰值电压C.正反向重复峰值电压中大者D.正反向重复峰值电压中小者8.电力MOSFET的通态电阻具有（）温度系数。

A.正B.负C.零9.晶闸管是（）驱动型器件。

A.电流B.电压C.电荷10.晶闸管的额定电流应按（）原则选取。

A.平均值相等B.有效值相等11.单相半波可控整流电路带阻性负载时，输出电流波形为（）。

A.与电源电压波形相同B.与输出电压波形相同C.为直线波形12.A. AB. BC. CD.D13.A. AB. BC.CD.D14.A. AB. BC. CD.D15.单相半波可控整流电路带阻性负载时，输出电压波形脉动频率为（）。

A.1/2电源频率B.电源频率C.两倍电源频率D.三倍电源频率16.单相桥式全控整流电路带反电动势阻性负载，与带纯阻性负载比较，输出电压（）。

A.增大B.减小C.不变17.三相半波可控整流电路带大电感负载，晶闸管的移相范围为（）。

A.900B.1200C.1500D.180018.单相可控整流电路中，α=00定义在（）。

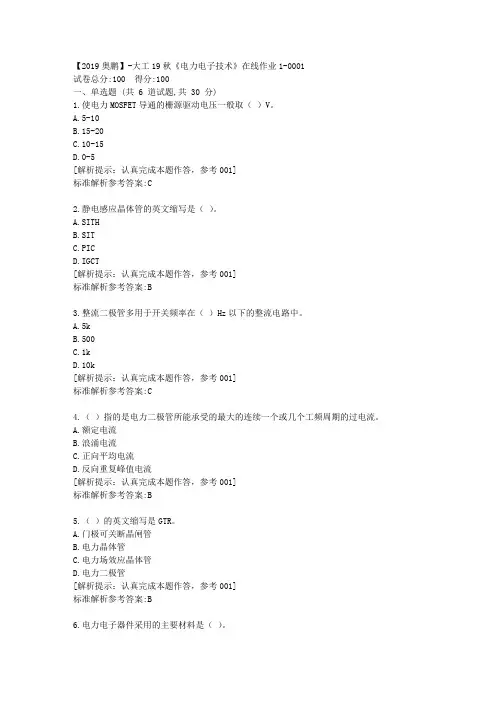

【2019奥鹏】-大工19秋《电力电子技术》在线作业1-0001
试卷总分:100 得分:100
一、单选题 (共 6 道试题,共 30 分)
1.使电力MOSFET导通的栅源驱动电压一般取（）V。

A.5-10
B.15-20
C.10-15
D.0-5
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:C
2.静电感应晶体管的英文缩写是（）。

A.SITH
B.SIT
C.PIC
D.IGCT
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:B
3.整流二极管多用于开关频率在（）Hz以下的整流电路中。

A.5k
B.500
C.1k
D.10k
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:C
4.（）指的是电力二极管所能承受的最大的连续一个或几个工频周期的过电流。

A.额定电流
B.浪涌电流
C.正向平均电流
D.反向重复峰值电流
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:B
5.（）的英文缩写是GTR。

A.门极可关断晶闸管
B.电力晶体管
C.电力场效应晶体管
D.电力二极管
[解析提示：认真完成本题作答，参考001]
标准解析参考答案:B
6.电力电子器件采用的主要材料是（）。

《电工电子技术》第一次作业（注：作业覆盖第1-4章内容）一、填空：(每小题5分, 共20分)1、 对有6个节点，12条支路的电路，则可以 个独立的KVL 方程。

2、 在直流电路的计算和分析方法中，戴维宁定理只适用于 电路的求解。

3、 正弦交流电的三要素是指 、 、 。

4、 RLC 串联电路中，R=10Ω，X L =12Ω，若该电路呈容性，功率因数为0.707，则X C =Ω。

二、单项选择题：(每小题4分，共40分)1、图示电路中，对3Ω电阻而言，起电源作用的是( )。

(a) 6V 电压源 (b) 3A 电流源 (c) 两者都是图1 图22、在图2电路中，R 、L 、C 并联正弦交流电路中，各支路电流有效值I 1＝I 2＝I 3＝10A ，当电压频率增加一倍而保持其有效值不变时，各电流有效值应变为( )。

(a)I 1＝20A I 2＝20A I 3＝20A (b)I 1＝10A I 2＝20A I 3＝5A (c)I 1＝10AI 2＝5AI 3＝20A3、图3所示电路处于谐振时，电压表V 的读数应是( )。

(a)U L +U C(b)U(c)0图 3C图 44、在图4所示电路中，开关S 在t =0瞬间闭合，若u C ()00-=V ，则i C (0+)为( )。

(a)1.2A(b)0A(c)2.4A5、R，C电路外部激励为零，而由初始储能引起的响应称为( )响应。

(a)稳态(b)零输入(c)零状态6、把图5所示的电路用图6所示的等效理想电流源代替,该等效电流源的参数为( )。

(a)2A(b)-4A(c)-2A图5图67、某感性负载用并联电容器法提高电路的功率因数后，该负载的无功功率Q将( )。

(a)保持不变(b)减小(c)增大8、在电源频率和电压保持不变的条件下，调节L使R，L，C串联电路发生谐振，则该电路的电流将( )。

(a)达到最大值(b)达到最小值(c)随L增大而减小9、由于电容器中储存的能量不能突变，所以电容器的( )不能突变。

判断题：（共20题每题2分）1、一个计数器在任意初始状态下如果都能进入到有效循环状态时，称其能自运行。

正确错误参考答案：正确满分：2 得分：02、用4选1数据选择器不能实现3变量的逻辑函数。

正确错误参考答案：错误满分：2 得分：03、正弦量三要素是指峰值，角频率与初相位。

正确错误参考答案：错误满分：2 得分：04、220V60W灯泡，若安在110V电源上使用，它的实际功率只有30W。

正确错误参考答案：错误满分：2 得分：05、半导体中的电子电流与空穴电流的方向是相反的。

正确错误参考答案：正确满分：2 得分：06、单相桥式整流电路在输入交流电压的每个半周内都有两只二极管导通。

正确错误参考答案：正确满分：2 得分：07、负反馈放大电路中级数越大，反馈就深，所以放大电路的级数越多越好。

正确错误参考答案：错误满分：2 得分：08、串接在正弦交流电路中的功率表，测量的是交流电路的有功功率。

正确错误参考答案：错误满分：2 得分：09、主从JK触发器的输出状态是在CP脉冲的下降沿到来时改变的。

正确错误参考答案：正确满分：2 得分：010、计数器是一种组合逻辑电路。

正确错误参考答案：错误满分：2 得分：011、所谓点动控制，就是当按下按钮时电动机转动，松开按钮时电动机就停转。

正确错误参考答案：正确满分：2 得分：012、正弦交流电路频率越高，阻抗越大；频率越低，阻抗越小。

正确错误参考答案：错误满分：2 得分：013、某一放大电路中引入了电压串联负反馈，该反馈能够减小输入电阻。

正确错误参考答案：错误满分：2 得分：014、某一放大电路中引入了直流负反馈和交流电压串联负反馈，这些反馈能够减小输入电阻。

正确错误参考答案：错误满分：2 得分：015、三相不对称负载越接近对称，中线上通过电流就越小。

正确错误参考答案：正确满分：2 得分：016、二进制数的进位规则是“逢二进一”正确错误参考答案：正确满分：2 得分：017、功率放大电路的主要作用是向负载提供足够大的功率信号。

大工《电力电子技术》在线作业1-0001
（）是将电力MOSFET与晶闸管SCR组合而成的复合型器件。

A:MCT
B:SIT
C:SITH
D:IGCT
参考选项：A
电力电子器件采用的主要材料是（）。

A:铁
B:钢
C:银
D:硅
参考选项：D
电力电子器件驱动电路是主电路和控制电路的电气隔离环节，电气隔离一般采用（）隔离。

A:光
B:油
C:水
D:气
参考选项：A
全控型器件在较高频率下工作，当器件关断时，因正向电流的迅速降低而由线路电感在器件两端感应出的过电压称为（）。

A:操作过电压
B:雷击过电压
C:换相过电压
D:关断过电压
参考选项：D
下列不是晶闸管的主要参数的选项是（）。

A:额定电压
B:额定电流
C:静态参数
D:维持电流
参考选项：C
整流二极管多用于开关频率在（）Hz以下的整流电路中。

A:500
B:1k
C:5k
1。

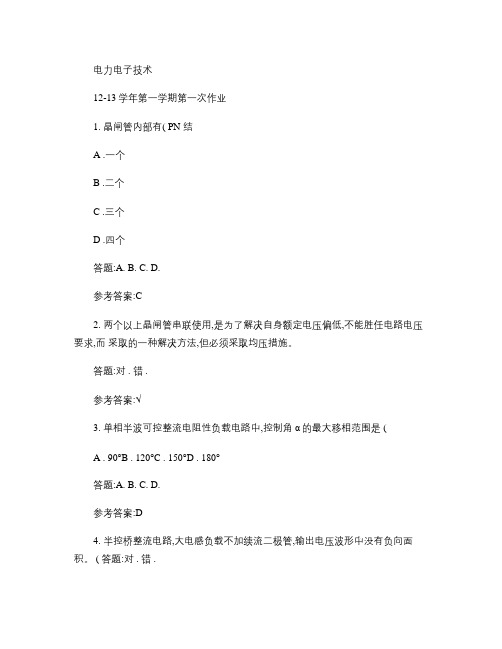

电力电子技术12-13学年第一学期第一次作业1. 晶闸管内部有( PN 结A .一个B .二个C .三个D .四个答题:A. B. C. D.参考答案:C2. 两个以上晶闸管串联使用,是为了解决自身额定电压偏低,不能胜任电路电压要求,而采取的一种解决方法,但必须采取均压措施。

答题:对 . 错 .参考答案:√3. 单相半波可控整流电阻性负载电路中,控制角α的最大移相范围是 (A . 90°B . 120°C . 150°D . 180°答题:A. B. C. D.参考答案:D4. 半控桥整流电路,大电感负载不加续流二极管,输出电压波形中没有负向面积。

( 答题:对 . 错 .参考答案:√5.三相半波可控整流电路,不需要用大于 60o 小于 120o 的宽脉冲触发,也不需要相隔 60o 的双脉冲触发,只用符合要求的相隔 120o 的三组脉冲触发就能正常工作。

(答题:对 . 错 .参考答案:√6. 三相全控桥整流电路中,输出电压的脉动频率为 150Hz 。

(答题:对 . 错 .参考答案:×7. 在三相半波可控整流电路中,晶闸管承受的最大反压为倍相电压 U2。

( 答题:对 . 错 .参考答案:×8. 可实现有源逆变的电路为 ( 。

A 、三相半波可控整流电路B 、三相半控桥整流桥电路,C 、单相全控桥接续流二极管电路,D 、单相半控桥整流电路。

答题:A. B. C. D.参考答案:A9. 有源逆变装置是把逆变后的交流能量送回电网。

(答题:对 . 错 .参考答案:√10. 电容滤波的单相桥式不可控整流电路,串联滤波电感,其功率因数的特点为(A 、无论轻载还是重载,功率因数等于 1B 、负载越轻,功率因数越接近 1C 、负载越重,功率因数越接近 1D 、滤波电感越大,功率因数越小答题:A. B. C. D.参考答案:C11. 电容滤波的三相桥式不可控整流电路,串联滤波电感,其功率因数的特点为(A 、与单相桥式不可控整流电路相比,功率因数越 1B 、比单相桥式不可控整流电路的功率因数低C 、负载越重,功率因数越小D 、滤波电感越大,功率因数越小答题:A. B. C. D.参考答案:A12. 带平衡电抗器的双反星型可控整流电路适用于(负载。

一、单项选择题。

本大题共22个小题，每小题 2.5 分，共55.0分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.采用（）是电力电子装置中最有效、应用最广的一种过电流保护措施。

A.直流断路器B.快速熔断器C.过电流继电器2.晶闸管属于（）。

A.不可控器件B.全控器件C.半控器件3.单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（）度。

A.180B.90C.1204.把交流电变成直流电的是（）。

A.逆变电路B.整流电路C.斩波电路5.下面哪种功能不属于变流的功能（）。

A.有源逆变B.交流调压C.变压器降压D.直流斩波6.三相半波可控整流电路的自然换相点是（）。

A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30度D.比三相不控整流电路的自然换相点滞后60度7.如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（）。

A.700VB.750VC.800VD.850V8.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）。

A.0度-90度B.0度-120度C.0度-150度D.0度-180度9.在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差（）度。

A.180度B.60度C.360度D.120度10.可实现有源逆变的电路为（）。

A.单相全控桥可控整流电路B.三相半控桥可控整流电路C.单相全控桥接续流二极管电路D.单相半控桥整流电路11.α=（）度时，三相全控桥式整流电路带电阻负载电路，输出负载电压波形处于连续和断续的临界状态。

A.0度B.60度C.30度D.120度12.变流装置的功率因数总是（）。

A.大于1B.等于1C.小于113.变流器工作在逆变状态时，控制角α必须在（）度。

A.0度-90度B.30度-120度C.60度-150度D.90度-150度14.三相全控桥式整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为（）。

答题要求:每题只有一个正确选项。

1(5.0分)变流器工作在逆变状态时，控制角α必须在（）。

•A)0°-90°••B)30°-120°••C)60°-150°••D)90°-150°•2(5.0分)普通的单相半波可控整流装置中一共用了（）晶闸管。

•A)一只••B)二只••C)三只••D)四只•3(5.0分)三相半波可控整流电路在换相时，换相重叠角γ的大小与哪几个参数有关（）。

•A)α、Id、XL、U2••B)α、Id••C)α、U2••D)α、U2、XL•4(5.0分)单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）。

•A)90°••B)120°••C)150°••D)180°•5(5.0分)可实现有源逆变的电路为（）。

•A)三相半波可控整流电路••B)三相半控桥整流桥电路••C)单相全控桥接续流二极管电路••D)单相半控桥整流电路•6(5.0分)比较而言，下列半导体器件中开关速度最快的是（）。

•A)GTO••B)GTR••C)MOSFET••D)MOSFET•7(5.0分)普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。

•A)有效值••B)最大值••C)平均值•8(5.0分)单相全控桥式整流电路带电阻负载，当触发角α=0o时，输出的负载电压平均值为（）。

•A)0.45U2••B)0.9U2••C)1.17U2••D)2.34U2•9(5.0分)晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。

•A)不变••B)增大••C)减小•10(5.0分)三相全控桥式整流电路带电阻负载，当触发角α=0o时，输出的负载电压平均值为（）。

•A)0.45U2••B)0.9U2••C)1.17U2••D)2.34U2•答题要求:判断下列说法是否正确。

11(5.0分)单相桥式全控整流电阻性负载电路中，控制角α的最大移相范围是180°。

2013年4月考试电力电子技术第一次作业一、单项选择题（本大题共75分，共 25 小题，每小题 3 分）1. 图1所示的图形符号表示的电力电子器件是（）。

A. A、普通晶闸管B. B、电力场效应管C. C、门极可关断晶闸管D. D、绝缘栅双极晶体管2. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( ) A. 导通状态 B. 关断状态 C. 饱和状态 D. 不定3. 晶闸管从阻断转为导通，必须同时具备的两个条件是（）。

A. A、阳极正向电压和门极反向电流B. B、阳极反向电压和门极反向电流C. C、阳极反向电压和门极正向电流D. D、阳极正向电压和门极正向电流4. 利用附加的换流电路对晶闸管施加反向电压或反向电流的换流方式，称为（）。

A. A、电网换流B. B、强迫换流C. C、负载换流D. D、器件换流5. 无源逆变指的是（）。

A.A、将直流电能转变为某一频率或频率可调的交流电能，送给负载B.B、将直流电能转变为某一频率或频率可调的交流电能，送给电网C. C、将交流电能转变为某一频率或频率可调的交流电能，送给负载D.D、将交流电能转变为某一频率或频率可调的交流电能，送给电网6. 晶闸管的额定电流是用一定条件下流过的最大工频正弦半波（）来确定。

A. 电流有效值B. 电流峰值C. 电流瞬时值D. 电流平均值7. 晶闸管工作过程中，管子本身的损耗等于管子两端的电压乘以（）。

A.阳极电流 B. 门极电流 C. 阳极电流与门极电流之差 D. 阳极电流与门极电流之和8. 三相半波带电阻性负载时， 为（）度时，可控整流输出的电压波形处于连续和断续的临界状态。

A. 0 B. 60 C. 30 D. 1209. 逆变角β值的大小等于（）。

A. B. C. D.10. 题目：以下正确的叙述是（）。

A. A、晶闸管只存在动态损耗，而不存在静态损耗B. B、晶闸管只存在静态损耗，而不存在动态损耗C. C、晶闸管既不存在动态损耗，也不存在静态损耗D. D、晶闸管既存在动态损耗，也存在静态损耗11. 图1所示的图形符号表示的电力电子器件是（）。

一、单项选择题(只有一个选项正确，共10道小题)1. 在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )(A) 干扰信号(B) 触发电压信号(C) 触发电流信号(D) 干扰信号和触发信号正确答案：A解答参考：2. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )(A) 导通状态(B) 关断状态(C) 饱和状态(D) 不定正确答案：B解答参考：3. 晶闸管工作过程中，管子本身产生的管耗等于管子两端电压乘以（）(A) 阳极电流(B) 门极电流(C) 阳极电流与门极电流之差(D) 阳极电流与门极电流之和正确答案：A解答参考：4. 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )(A) 90°(B) 120°(C) 150°(D) 180°你选择的答案： D [正确]正确答案：D解答参考：5. 单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为( )(A) U2(B) U2(C) 2U2(D) U2你选择的答案： B [正确]正确答案：B解答参考：6. 单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为( )(A) U2(B) 2U2(C) U2(D) U2你选择的答案： C [正确]正确答案：C解答参考：7. 单相半控桥式整流大电感负载电路中，为了避免出现一个晶闸管一直导通，另两个整流二极管交替换相导通的失控现象发生，采取的措施是在负载两端并联一个（）(A) 电容(B) 电感(C) 电阻(D) 二极管你选择的答案： D [正确]正确答案：D解答参考：8. 单相全控桥式整流大电感负载电路中，控制角α的移相范围是( )(A) 0°～90°(B) 0°～180°(C) 90°～180°(D) 180°～360°正确答案：A解答参考：9. 单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ=( )(A) π-α(B) π+α(C) π-δ-α(D) π+δ-α正确答案：C解答参考：10. 三相半波可控整流电阻性负载电路的控制角α为何值时，输出电流波形会出现零点。
