电磁感应综合练习题（基本题型）一、选择题： 1．下面说法正确的是（ ）A ．自感电动势总是阻碍电路中原来电流增加B ．自感电动势总是阻碍电路中原来电流变化C ．电路中的电流越大，自感电动势越大D ．电路中的电流变化量越大，自感电动势越大【答案】B2．如图9-1所示，M 1N 1与M 2N 2是位于同一水平面内的两条平行金属导轨，导轨间距为L 磁感应强度为B 的匀强磁场与导轨所 在平面垂直，ab 与ef 为两根金属杆，与导轨垂直且可在导轨上滑 动，金属杆ab 上有一伏特表，除伏特表外，其他部分电阻可以不计，则下列说法正确的是 （ ） A ．若ab 固定ef 以速度v 滑动时，伏特表读数为BLvB ．若ab 固定ef 以速度v 滑动时，ef 两点间电压为零C ．当两杆以相同的速度v 同向滑动时，伏特表读数为零D ．当两杆以相同的速度v 同向滑动时，伏特表读数为2BLv【答案】AC3．如图9-2所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。

如果线圈中受到的磁场力总小于其重力，则它在1、2、3、4位置 时的加速度关系为 （ ） A ．a 1＞a 2＞a 3＞a 4 B ．a 1 = a 2 = a 3 = a 4C ．a 1 = a 2＞a 3＞a 4D ．a 4 = a 2＞a 3＞a 1【答案】C4．如图9-3所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S 接通一瞬间，两铜环的运动情况是（ ） A ．同时向两侧推开 B ．同时向螺线管靠拢C ．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D ．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断 【答案】 A图9-2图9-3图9-4图9-15．如图9-4所示，在U形金属架上串入一电容器，金属棒ab在金属架上无摩擦地以速度v向右运动一段距离后突然断开开关，并使ab停在金属架上，停止后，ab不再受外力作用。

电磁感应综合应用1.掌握电磁感应与电路结合问题的分析方法2.掌握电磁感应动力学问题的重要求解内容3.能解决电磁感应与能量结合题型4.培养学生模型构建能力和运用科学思维解决问题的能力电磁感应中的电路问题1、分析电磁感应电路问题的基本思路对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．在闭合电路中，“相当于电源”的导体两端的电压与真实的电源两端的电压一样，等于路端电压，而不等于感应电动势．【例题1】用均匀导线做成的正方形线框边长为0.2m，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示，当磁场以10T/s的变化率增强时，线框中a、b两点间的电势差是()A．U ab＝0.1V B．U ab＝－0.1VC．U ab＝0.2V D．U ab＝－0.2V【演练1】如图所示，两个相同导线制成的开口圆环，大环半径为小环半径的2倍，现用电阻不计的导线将两环连接在一起，若将大环放入一均匀变化的磁场中，小环处在磁场外，a、b两点间电压为U1，若将小环放入这个磁场中，大环在磁场外，a、b两点间电压为U2，则()A.＝1B.＝2C.＝4D.＝【例题2】把总电阻为2R的均匀电阻丝焊接成一半径为a的圆环，水平固定在竖直向下的磁感应强度为B的匀强磁场中，如图所示，一长度为2a，电阻等于R，粗细均匀的金属棒MN放在圆环上，它与圆环始终保持良好的接触，当金属棒以恒定速度v向右移动经过环心O时，求：(1)棒上电流的大小和方向及棒两端的电压U MN；(2)圆环消耗的热功率和在圆环及金属棒上消耗的总热功率．【演练2】如图甲所示，固定在水平面上电阻不计的光滑金属导轨，间距d＝0.5m．右端接一阻值为4Ω的小灯泡L，在CDEF矩形区域内有竖直向上的匀强磁场，磁感应强度B按如图乙规律变化．CF长为2m．在t＝0时，金属棒从图中位置由静止在恒力F作用下向右运动到EF位置，整个过程中，小灯泡亮度始终不变．已知ab金属棒电阻为1Ω，求：(1)通过小灯泡的电流；(2)恒力F的大小；(3)金属棒的质量．电磁感应的动力学问题1．导体棒的两种运动状态(1)平衡状态——导体棒处于静止状态或匀速直线运动状态，加速度为零；(2)非平衡状态——导体棒的加速度不为零．2．两个研究对象及其关系电磁感应中导体棒既可看作电学对象(因为它相当于电源)，又可看作力学对象(因为有感应电流而受到安培力)，而感应电流I和导体棒的速度v是联系这两个对象的纽带．3．电磁感应中的动力学问题分析思路(1)电路分析：导体棒相当于电源，感应电动势相当于电源的电动势，导体棒的电阻相当于电源的内阻，感应电流I＝.(2)受力分析：导体棒受到安培力及其他力，安培力F安＝BIl＝，根据牛顿第二定律：F合＝ma.(3)过程分析：由于安培力是变力，导体棒做变加速运动或变减速运动，当加速度为零时，达到稳定状态，最后做匀速直线运动，根据共点力的平衡条件列方程：F合＝0.4. 电磁感应中电量求解（1）利用法拉第电磁感应定律由整理得：若是单棒问题（2）利用动量定理单棒无动力运动时-BILΔt=mv2-mv1 又整理得：BLq= mv1-mv2【例题3】如图甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻．一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于斜面向下．导轨和金属杆的电阻可忽略，让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．(1)由b向a方向看到的装置如图乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图．(2)在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小．(3)求在下滑过程中，ab杆可以达到的速度最大值．(4)若从开始下滑到最大速度时，下滑的距离为x,求这一过程中通过电阻R的电量q.【演练3】（多选）如图所示，电阻不计间距为L的光滑平行导轨水平放置，导轨左端接有阻值为R的电阻，以导轨的左端为原点，沿导轨方向建立x轴，导轨处于竖直向下的磁感应强度大小为B的匀强磁场中。

电磁感应课标导航第1课时电磁感应现象、楞次定律1、高考解读真题品析知识：安培力的大小与方向例1. （09年上海物理）13．如图，金属棒ab置于水平放置的U形光滑导轨上，在ef右侧存在有界匀强磁场B，磁场方向垂直导轨平面向下，在ef左侧的无磁场区域cdef内有一半径很小的金属圆环L，圆环与导轨在同一平面内当金属棒ab在水平恒力F作用下从磁场左边界ef处由静止开始向右运动后，圆环L有__________（填收缩、扩张）趋势，圆环内产生的感应电流_______________（填变大、变小、不变）。

解析：由于金属棒ab在恒力F的作用下向右运动，则abcd回路中产生逆时针方向的感应电流，则在圆环处产生垂直于只面向外的磁场，随着金属棒向右加速运动，圆环的磁通量将增大，依据楞次定律可知，圆环将有收缩的趋势以阻碍圆环的磁通量将增大；又由于金属棒向右运动的加速度减小，单位时间内磁通量的变化率减小，所以在圆环中产生的感应电流不断减小。

答案：收缩，变小点评：深刻领会楞次定律的内涵热点关注知识：电磁感应中的感应再感应问题例8、如图所示水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN,当PQ在外力作用下运动时,MN在磁场力作用下向右运动.则PQ所做的运动可能是A.向右匀速运动B.向右加速运动C.向左加速运动D.向左减速运动解析:当MN在磁场力作用下向右运动,根据左手定则可在通过MN的电流方向为M → N,故线圈B中感应电流的磁场方向向上;要产生该方向的磁场,则线圈A中的磁场方向向上,磁场感应强度则减弱;磁场方向向下,磁场强度则增加.若是第一种情况,则PQ中感应电流方向Q→P,且减速运动,所以PQ应向右减速运动;同理,则向右加速运动.故BC项正确.答案：BC点评：二次感应问题是两次利用楞次定律进行分析的问题，能够有效考查对楞次定律的理解是准确、清晰。

要注意：B线圈中感应电流的方向决定A线圈中磁场的方向，B线圈中电流的变化情况决定A线圈中磁通量的变化情况，把握好这两点即可结合楞次定律顺利解决此类问题2、知识网络考点1：磁通量考点2.电磁感应现象穿过闭合回路的磁通量发生变化，回路中就有感应电流产生.考点3.楞次定律1.内容：感应电流的磁场总是要阻碍引起感应电流的磁场的变化.2.对“阻碍”意义的理解：增反减同，来斥去吸（1）阻碍原磁场的变化。

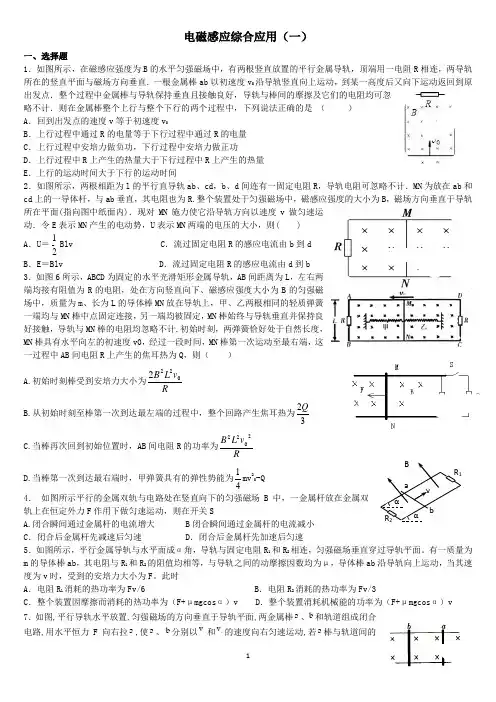

电磁感应综合应用（一）一、选择题1．如图所示，在磁感应强度为B 的水平匀强磁场中，有两根竖直放置的平行金属导轨，顶端用一电阻R 相连，两导轨所在的竖直平面与磁场方向垂直．一根金属棒ab 以初速度v 0沿导轨竖直向上运动，到某一高度后又向下运动返回到原出发点．整个过程中金属棒与导轨保持垂直且接触良好，导轨与棒间的摩擦及它们的电阻均可忽略不计．则在金属棒整个上行与整个下行的两个过程中，下列说法正确的是 （ ） A ．回到出发点的速度v 等于初速度v 0B ．上行过程中通过R 的电量等于下行过程中通过R 的电量C ．上行过程中安培力做负功，下行过程中安培力做正功D ．上行过程中R 上产生的热量大于下行过程中R 上产生的热量E ．上行的运动时间大于下行的运动时间2．如图所示，两根相距为l 的平行直导轨ab 、cd ，b 、d 间连有一固定电阻R ，导轨电阻可忽略不计．MN 为放在ab 和cd 上的一导体杆，与ab 垂直，其电阻也为R.整个装置处于匀强磁场中，磁感应强度的大小为B ，磁场方向垂直于导轨所在平面(指向图中纸面内)．现对MN 施力使它沿导轨方向以速度v 做匀速运动．令E 表示MN 产生的电动势，U 表示MN 两端的电压的大小，则( ) A ．U．流过固定电阻R 的感应电流由b 到d B ．E ＝Blv D ．流过固定电阻R 的感应电流由d 到b 3．如图6所示，ABCD 为固定的水平光滑矩形金属导轨，AB 间距离为L ，左右两端均接有阻值为R 的电阻，处在方向竖直向下、磁感应强度大小为B 的匀强磁场中，质量为m 、长为L 的导体棒MN 放在导轨上，甲、乙两根相同的轻质弹簧一端均与MN 棒中点固定连接，另一端均被固定，MN 棒始终与导轨垂直并保持良好接触，导轨与MN 棒的电阻均忽略不计.初始时刻，两弹簧恰好处于自然长度，MN 棒具有水平向左的初速度v0，经过一段时间，MN 棒第一次运动至最右端，这一过程中AB 间电阻R 上产生的焦耳热为Q ，则（ ）A.B.C.当棒再次回到初始位置时，AB 间电阻RD.20-Q4． 如图所示平行的金属双轨与电路处在竖直向下的匀强磁场B 中，一金属杆放在金属双轨上在恒定外力F 作用下做匀速运动，则在开关S A.闭合瞬间通过金属杆的电流增大 B 闭合瞬间通过金属杆的电流减小 C ．闭合后金属杆先减速后匀速 D ．闭合后金属杆先加速后匀速5．如图所示，平行金属导轨与水平面成α角，导轨与固定电阻R 1和R 2相连，匀强磁场垂直穿过导轨平面。

典型例题电磁感应与电路、电场相结合1 .如图所示，螺线管的导线的两端与两平行金属板相接，一个带负电的通草球用丝线悬挂在两金属板间，并处于静止状态，若条形磁铁突然插入线圈时，通草球的运动情况是（）A、向左摆动B、向右摆动_C、保持静止D、无法确定N解：当磁铁插入时，穿过线圈的磁通量向左且增加，线圈产S—^生感应电动势，因此线圈是一个产生感应电动势的电路，相当于一个电源，其等效电路图如图，因此A板带正电，B板带负电，故小球受电场力向左答案：A3.如图所示，匀强磁场B=0.1T,金属棒AB长0.4m,与框架宽度相同，计，电阻Ri=2 Q, R2=1 ◎当金属棒以5m/s的速度匀速向左运动时，求：（1）流过金属棒的感应电流多大？（2）若图中电容器C为0.3则充电量多少？（1）0.2A, （2）4 10-8C解：（1）金属棒AB以5m/s的速度匀速向左运动时，切割磁感线，产生的感应电动势为 E Blv ,得E 0.1 0.4 5V 0.2V ,2由串并联知识可得R外一，R总1 ,所以电流I 0.2A304（2）电容器C并联在外电路上，U外—V由公式Q CU 0.334.（2003上海）粗细均习的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。

现使线框以同样大小的速度沿四个不同方向平移出磁场，如图100-1所示，则在移出过程中线框的一边a、b两点间电势差绝对值最大的是（）解：沿四个不同方向移出线框的感应电动势都是E效电路如图100-2所示，显然图B'的Uab最大，选B。

电阻为R=1/3 ◎框架电阻不106 034 c 4108cBlv ,而a、b两点在电路中的位置不同，其等AB5.（ 2004年东北三校联合考试）粗细均匀的电阻丝围成如图12 —8所示的线框abcde （ab=bc）置于正方形有界匀强磁场中，磁场方向垂直于线框平面.现使线框以同样大小的速度匀速地沿四个不同方向平动进入磁场，并且速度方向始终与线框先进入磁场的那条边垂直，则在通过图示位置时，线框ab边两端点间的电势差绝对值最大的是6. 竖直平面内有一金属环，半径为 a,总电阻为 R.磁感应强度为 B 的匀强磁场垂直穿过环平面,与环的最高点 A 较链连接的长度为 2a 、电阻为R/2的导体棒AB 由水平位置紧-----贴环面摆下（如图）.当摆到竖直位置时， B 点的线速度为 v,则这时 AB 两端 巾 的电压大小为（ ）|,\A.2BavB.BavC.2Bav/3D.Bav/3 X工/解析：导体棒转至竖直位置时，感应电动势 E=1B2av=Bav E2R R电路中总电阻R 总=Y2-2— + — = — R 总电流I = -- = 4EavAB 两端的电压U=E - I — =— Bav.R R 2 4 R 总 3R2 32 2答案：D8. （04江苏35）如图100-3所示，U 形导线框 MNQP 水平放置在磁感应强度 B = 0.2T 的匀强磁场中， 磁感线方向与导线框所在平面垂直，导线 MN 和PQ 足够长，间距为0. 5m,横跨在导线框上的导体棒 ab的电阻r= 1.0 0,接在NQ 间的电阻R = 4.OQ,电压表为理想电表，其余电阻不计.若导体棒在水平外力 作用下以速度 尸2.0m/s 向左做匀速直线运动，不计导体棒与导线框间的摩擦.（1）通过电阻R 的电流方向如何？（2）电压表的示数为多少？M 咛 （3）若某一时刻撤去水平外力，则从该时刻起，在导体棒运动1.0m•的过程中，通过导体棒的电荷量为多少 ？解：（1）由右手定则可判断，导体棒中的电流方向为 阻R 的电流方向为NRQ（2）由感应电动势的公式，得 E=Blv设电路中的电流为I,由闭合电路欧姆定律，得又电压表的示数等于电阻 R 两端的电压值，则有综合①②③式，得R +产 ④（3）撤去水平外力后，导体棒将在安培力的作用下， 做减速运动.设在导体棒运动x=1.0m 的过程中,2U=IR ③代入数值，得 U=0.16V ⑤导体棒中产生的感应电动势的平均值为由法拉第电磁感应定律，得设通过导体棒的电荷量为E E f =—A/E r综合⑥、⑦、⑧式，得Q,则有 Q = I At由闭合电路欧姆定律，得⑧⑨代入数值，得Q=2.0 M0-2C ⑩解析：线框通过图示各位置时，电动势均为E=Blv,图A 中ab 相当于电源，U ab 最大.答案：A答案：通过电阻R的电流万向为NRQ 0.16V 2.0 102c得：Ft mgt I LBt mv ⑤ 解得：q I t 0.36C⑥拓展1. (2003年北京海淀区模拟题) 如图所示，MN 和PQ 是固定在水平面内间距 L=0.20 m 的平 行金属轨道，轨道的电阻忽略不计.金属杆ab 垂直放置在轨道上.两轨道间连接有阻值为 R O =1.5翦勺电阻， ab 杆的电阻R= 0.50 @b 杆与轨道接触良好并不计摩擦， 整个装置放置在磁感应强度为 B= 0.50 T 的匀强 磁场中，磁场方向垂直轨道平面向下 .对ab 杆施加一水平向右的拉力，使之以v= 5.0 m/s 的速度在金属轨道上向右匀速运动 .求： (1)通过电阻R 0的电流； (2)对ab 杆施加的水平向右的拉力的大小 ；(3) ab 杆两端的电势差. 解析：(1) a 、b 杆上产生的感应电动势为 E=BLv=0.50 V. 根据闭合电路欧姆定律，通过 R 0的电流1 = 一E一=0.25 A. R 0 R 口 (2)由于ab 杆做匀速运动，拉力和磁场对电流的安培力 F 大小相等，即F 拉=F=BIL=0.025 N..................................... ER BlvR … (3)根据欧姆定律，ab 杆两端的电势差 Uab=——0—= -------- 0- =0.375 V.R R 0 R R 0 答案：(1) 0.50 V (2) 0.025 N (3) 0.375 V 拓展2.如图所示，水平面上有两根相距 0.5m 的足够长的平行 金属导轨 MN 和PQ,它们的电阻可忽略不计，在 M 和P 之间接有 阻值为R 的定值电阻，导体棒 ab 长l = 0.5m,其电阻为r,与导轨 接触良好.整个装置处于方向竖直向上的匀强磁场中，磁感应强度 B = 0.4T.现使ab 以v= 10m/s 的速度向右做匀速运动. (1) ab 中的感应电动势多大 ？ (2)ab 中电流的方向如何 ？ ⑶若定值电阻R = 3.O ◎导体棒的电阻r=1.O ◎，则电路电流大？ 解：(1) ab 中的感应电动势为： E Blv ① 代入数据得：E=2.0V ② (2) ab 中电流方向为b-a (3)由闭合电路欧姆定律，回路中的电流 I —E — ③ 代入数据得：I = 0.5A R r答案：(1) 2.0V (2) ab 中电流方向为 b-a (3) 0.5A 拓展3.如图所示，MN 、PQ 是两条水平放置彼此平行的金属导轨， 匀强磁场的磁感线垂直导轨平面. 导 轨左端接阻值 R=1.5 ◎的电阻，电阻两端并联一电压表，垂直导轨跨接一金属杆 ab, ab 的质量m=0.1kg, 电阻r=0.5 Q.ab 与导轨间动摩擦因数 户0.5,导轨电阻不计，现用F=0.7N 的恒力水平向右拉 ab,使之从静止开始运动，经时间 t=2s 后，ab 开始 做匀速运动，此时电压表示数 U=0.3V .重力加速度g=10m/s 2.求： (1) ab 匀速运动时，外力 F 的功率. (2) ab 杆加速过程中，通过 R 的电量. (3) ab 杆加速运动的距离. 解：(1)设导轨间距为 L,磁感应强度为 B, ab 杆匀速运动的速 度为v,电流为I,此时ab 杆受力如图所示：由平衡条件得：F=(i mg+ILB ① 由欧姆定律得：1_B" U ② R r R由①②解得：BL=1T m v=0.4m/s③ F 的功率：P=Fv=0.7 0.4W=0.28W④(2)设ab 加速时间为t,加速过程的平均感应电流为I ,由动量定理典型例题一一导体在磁场中切割磁感线(一)单导体运动切割磁感线1.动——电——动2.电——动——电(3)设加速运动距离为s,由法拉第电磁感应定律得 EBLs又E 「(R r) ⑧由⑥⑦⑧解得 c q(R r)s -------BL 0.36 2 ------ m 072m9. (05天津23)图中MN和PQ为竖直方向的两平行长直金属导轨，间距导轨所在平面与磁感应强度B为0. 50T的匀强磁场垂直。

电磁感应现象习题综合题附答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，光滑的长平行金属导轨宽度d=50cm ，导轨所在的平面与水平面夹角θ=37°，导轨上端电阻R=0.8Ω，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B=0.4T ．金属棒ab 从上端由静止开始下滑，金属棒ab 的质量m=0.1kg ．（sin37°=0.6，g=10m/s 2）（1）求导体棒下滑的最大速度；（2）求当速度达到5m/s 时导体棒的加速度；（3）若经过时间t ，导体棒下滑的垂直距离为s ，速度为v ．若在同一时间内，电阻产生的热与一恒定电流I 0在该电阻上产生的热相同，求恒定电流I 0的表达式（各物理量全部用字母表示）．【答案】（1）18.75m/s （2）a=4.4m/s 2（3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式，结合闭合电路欧姆定律与受力平衡方程，即可求解；根据牛顿第二定律，由受力分析，列出方程，即可求解；根据能量守恒求解；解：（1）当物体达到平衡时，导体棒有最大速度，有：sin cos mg F θθ= ， 根据安培力公式有： F BIL =， 根据欧姆定律有： cos E BLv I R Rθ==， 解得： 222sin 18.75cos mgR v B L θθ==； （2）由牛顿第二定律有：sin cos mg F ma θθ-= ，cos 1BLv I A Rθ==， 0.2F BIL N ==， 24.4/a m s =；（3）根据能量守恒有：22012mgs mv I Rt =+ ， 解得： 202mgs mv I Rt -=2．如图甲所示，MN 、PQ 两条平行的光滑金属轨道与水平面成θ = 30°角固定，M 、P 之间接电阻箱R ，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B = 1T ．质量为m 的金属杆ab 水平放置在轨道上，其接入电路的电阻值为r ，现从静止释放杆ab ，测得最大速度为v m ．改变电阻箱的阻值R ，得到v m 与R 的关系如图乙所示．已知轨距为L = 2m ，重力加速度g 取l0m/s 2，轨道足够长且电阻不计．求：(1)杆ab 下滑过程中流过R 的感应电流的方向及R =0时最大感应电动势E 的大小； (2)金属杆的质量m 和阻值r ；(3)当R =4Ω时，求回路瞬时电功率每增加2W 的过程中合外力对杆做的功W ． 【答案】(1)电流方向从M 流到P ，E =4V (2)m =0.8kg ，r =2Ω (3)W =1.2J 【解析】本题考查电磁感应中的单棒问题，涉及动生电动势、闭合电路欧姆定律、动能定理等知识．(1)由右手定则可得，流过R 的电流方向从M 流到P 据乙图可得，R=0时，最大速度为2m/s ，则E m = BLv = 4V (2)设最大速度为v ，杆切割磁感线产生的感应电动势 E = BLv 由闭合电路的欧姆定律EI R r=+ 杆达到最大速度时0mgsin BIL θ-= 得 2222sin sin B L mg mg v R r B Lθθ=+ 结合函数图像解得：m = 0.8kg 、r = 2Ω(3)由题意：由感应电动势E = BLv 和功率关系2E P R r =+得222B L V P R r=+则22222221B L V B L V P R r R r∆=-++ 再由动能定理22211122W mV mV =- 得22()1.22m R r W P J B L +=∆=3．图中装置在水平面内且处于竖直向下的匀强磁场中，足够长的光滑导轨固定不动。

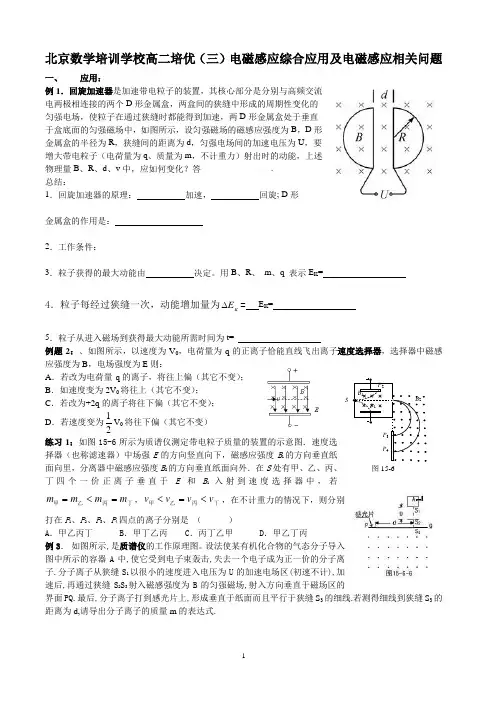

北京数学培训学校高二培优（三）电磁感应综合应用及电磁感应相关问题一、 应用：例1．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电两极相连接的两个D 形金属盒，两盒间的狭缝中形成的周期性变化的匀强电场，使粒子在通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底面的匀强磁场中，如图所示，设匀强磁场的磁感应强度为B ，D 形金属盒的半径为R ，狭缝间的距离为d ，匀强电场间的加速电压为U ，要增大带电粒子（电荷量为q 、质量为m ，不计重力）射出时的动能，上述物理量B 、R 、d 、v 中，应如何变化？答________________. 总结：1．回旋加速器的原理： 加速， 回旋; D 形金属盒的作用是：2．工作条件：3．粒子获得的最大动能由 决定。

用B 、R 、 m 、q 表示E K =4．粒子每经过狭缝一次，动能增加量为K E ∆= E K =5．粒子从进入磁场到获得最大动能所需时间为t=例题2：、如图所示，以速度为V 0，电荷量为q 的正离子恰能直线飞出离子速度选择器，选择器中磁感应强度为B ，电场强度为E 则：A ．若改为电荷量-q 的离子，将往上偏（其它不变）；B ．如速度变为2V 0将往上（其它不变）；C ．若改为+2q 的离子将往下偏（其它不变）；D ．若速度变为21V 0将往下偏（其它不变） 练习1：如图15-6所示为质谱仪测定带电粒子质量的装置的示意图．速度选择器（也称滤速器）中场强E 的方向竖直向下，磁感应强度B 1的方向垂直纸面向里，分离器中磁感应强度B 2的方向垂直纸面向外．在S 处有甲、乙、丙、丁四个一价正离子垂直于E 和B 1入射到速度选择器中，若丁丙乙甲m m m m =<=，丁丙乙甲v v v v <=<，在不计重力的情况下，则分别打在P 1、P 2、P 3、P 4四点的离子分别是 （ ）A ．甲乙丙丁B ．甲丁乙丙C ．丙丁乙甲D ．甲乙丁丙 例3． 如图所示,是质谱仪的工作原理图。

电磁感应综合典型例题【例1】电阻为R的矩形线框abcd，边长ab=L，ad=h，质量为m，自某一高度自由落下，通过一匀强磁场，磁场方向垂直纸面向里，磁场区域的宽度为h，如图所示，若线框恰好以恒定速度通过磁场，线框中产生的焦耳热是_______．（不考虑空气阻力）【分析】线框通过磁场的过程中，动能不变。

根据能的转化和守恒，重力对线框所做的功全部转化为线框中感应电流的电能，最后又全部转化为焦耳热．所以，线框通过磁场过程中产生的焦耳热为Q=W G=mg—2h=2mgh．【解答】2mgh。

【说明】本题也可以直接从焦耳热公式Q=I2Rt进行推算：设线框以恒定速度v通过磁场，运动时间从线框的cd边进入磁场到ab边离开磁场的过程中，因切割磁感线产生的感应电流的大小为cd边进入磁场时的电流从d到c，cd边离开磁场后的电流方向从a到b．整个下落过程中磁场对感应电流产生的安培力方向始终向上，大小恒为据匀速下落的条件，有因线框通过磁场的时间，也就是线框中产生电流的时间，所以据焦耳定律，联立（l）、（2）、（3）三式，即得线框中产生的焦耳热为Q=2mgh．两种解法相比较，由于用能的转化和守恒的观点，只需从全过程考虑，不需涉及电流的产生等过程，计算更为简捷．【例2】一个质量m=0.016kg、长L=0.5m，宽d=0.1m、电阻R=0.1Ω的矩形线圈，从离匀强磁场上边缘高h1=5m处由静止自由下落．进入磁场后，由于受到磁场力的作用，线圈恰能做匀速运动（设整个运动过程中线框保持平动），测得线圈下边通过磁场的时间△t=0.15s，取g=10m/s2，求：（1）匀强磁场的磁感强度B；（2）磁场区域的高度h2；（3）通过磁场过程中线框中产生的热量，并说明其转化过程．【分析】线圈进入磁场后受到向上的磁场力，恰作匀速运动时必满足条件：磁场力=重力．由此可算出B并由运动学公式可算出h2。

由于通过磁场时动能不变，线圈重力势能的减少完全转化为电能，最后以焦耳热形式放出．【解答】线圈自由下落将进入磁场时的速度（l）线圈的下边进入磁场后切割磁感线产生感应电流，其方向从左至右，使线圈受到向上的磁场力．匀速运动时应满足条件（2）从线圈的下边进入磁场起至整个线圈进入磁场做匀速运动的时间以后线圈改做a=g的匀加速运动，历时所对应的位移所以磁场区域的高度（3）因为仅当线圈的下边在磁场中、线圈做匀速运动过程时线圈内才有感应电流，此时线圈的动能不变，由线圈下落过程中重力势能的减少转化为电能，最后以焦耳热的形式释放出来，所以线圈中产生的热量【说明】这是力、热、电磁综合题，解题过程要分析清楚每个物理过程及该过程遵守的物理规律，列方程求解。

电磁感应考点清单1 电磁感应现象 感应电流方向（一）磁通量1.磁通量：穿过磁场中某个面的磁感线的条数叫做穿过这一面积的磁能量.磁通量简称磁通，符号为Φ，单位是韦伯（Wb ）.2.磁通量的计算（1）公式Φ=BS此式的适用条件是：○1匀强磁场；○2磁感线与平面垂直.（2）如果磁感线与平面不垂直，上式中的S 为平面在垂直于磁感线方向上的投影面积.θsin S B •=Φ其中θ为磁场与面积之间的夹角，我们称之为“有效面积”或“正对面积”.（3）磁通量的方向性磁通量正向穿过某平面和反向穿过该平面时，磁通量的正负关系不同.求合磁通时应注意相反方向抵消以后所剩余的磁通量.（4）磁通量的变化12Φ-Φ=∆Φ∆Φ可能是B 发生变化而引起，也可能是S 发生变化而引起，还有可能是B 和S 同时发生变化而引起的，在确定磁通量的变化时应注意.（二）电磁感应现象的产生条件1.产生感应电流的条件：穿过闭合电路的磁通量发生变化.2.感应电动势的产生条件：无论电路是否闭合，只要穿过电路的磁通量发生变化， 这部分电路就会产生感应电动势.这部分电路或导体相当于电源.[例1] （2004上海，4）两圆环A 、B 置于同一水平面上，其中A 为均匀带电绝缘环，B 为导体环.当A 以如图13-36所示的方向绕中心转动的角速度发生变化时，B 中产生如图所示方向的感应电流.则（ ）图13-36A.A 可能带正电且转速减小B.A 可能带正电且转速增大C.A 可能带负电且转速减小D.A 可能带负电且转速增大[解析] 由题目所给的条件可以判断，感应电流的磁场方向垂直于纸面向外，根据楞次定律，原磁场的方向与感应电流的磁场相同时是减少的，环A 应该做减速运动，产生逆时针方向的电流，故应该带负电，故选项C 是正确的，同理可得B 是正确的.[答案] BC（三）感应电流的方向1.右手定则当闭合电路的部分导体切割磁感线时，产生的感应电流的方向可以用右手定则来进行判断.右手定则：伸开右手，使大拇指跟其余四指垂直，并且都跟手掌在一个平面内，让磁感线垂直穿入手心，大拇指指向导体运动方向，那么伸直四指指向即为感应电流的方向.[说明] 伸直四指指向还有另外的一些说法：○1感应电动势的方向；○2导体的高电势处.[例2]（2004天津理综，20）图13-37中MN 、GH 为平行导轨，AB 、CD 为跨在导轨上的两根横杆，导轨和横杆均为导体.有匀强磁场垂直于导轨所在的平面，方向如图，用I 表示回路的电流.A.当AB 不动而CD 向右滑动时，0≠I 且沿顺时针方向B.当AB 向左、CD 向右滑动且速度大小相等时，I =0C.当AB 、CD 都向右滑动且速度大小相等时，I =0D.当AB 、CD 都向右滑动，且AB 速度大于CD 时，0≠I 且沿逆时针方向图13-37[解析] 当AB 不动而CD 向右滑动时，0≠I ，但电流方向为逆时针，A 错；当AB 向左，CD 向右滑动时，两杆产生的感应电动势同向，故0≠I ，B 错；当AB 和CD 都向右滑动且速度大小相等时，则两杆产生的感应电动势等值反向，故I =0，C 正确；当AB 和CD 都向右滑动，且AB 速度大于CD 时，0≠I ，但方向为顺时针，D 错误.[答案] C2.楞次定律（1）内容感应电流具有这样的方向：就是感应电流的磁场总是阻碍引起感应电流的磁通量的变化.注意：○1“阻碍”不是“相反”，原磁通量增大时，感应电流的磁场与原磁通量相反，“反抗”其增加；原磁通量减小时，感应电流的磁场与原磁通量相同，“补偿”其减小.即“增反减同”.○2“阻碍”也不是阻止，电路中的磁通量还是变化的，阻碍只是延缓其变化. ○3楞次定律的实质是“能量转化和守恒”，感应电流的磁场阻碍过程，使机械能减少，转化为电能.（2）应用楞次定律判断感应电流的步骤：○1确定原磁场的方向○2明确回路中磁通量变化情况.○3应用楞次定律的“增反减同”，确定感应电流磁场的方向.○4应用右手安培定则，确立感应电流方向.[例3] （2001上海综合，14）某实验小组用如图13-38所示的实验装置来验证楞次定律.当条形磁铁自上而下穿过固定的线圈时，通过电流计的感应电流方向是（）A.a→G→bB.先a→G→b，后b→G→aC.b→G→aD.先b→G→a,后a→G→b图13-38[解析] ○1确定原磁场的方向：条形磁铁在穿入线圈的过程中，磁场方向向下.○2明确回路中磁通量变化情况：向下的磁通量增加.○3由楞次定律的“增反减同”可知：线圈中感应电流产生的磁场方向向上.○4应用右手安培定则可以判断感应电流的方向为逆时针（俯视）即：从b→G→a.同理可以判断：条形磁铁穿出线圈过程中，向下的磁通量减小，由楞次定律可得：线圈中将产生顺时针的感应电流（俯视），电流从a→G→b.[答案] D[评价] 该题目关键在于对楞次定律的理解和应用以及对“穿过”二字的正确理解，它包括穿入和穿出两个过程.（3）楞次定律的另一种表述楞次定律的另一种表达为：感应电流的效果，总是要反抗产生感应电流的原因.[说明] 这里产生感应电流的原因，既可以是磁通量的变化，也可以是引起磁通量变化的相对运动或回路的形变.○1当电路的磁通量发生变化时，感应电流的效果就阻碍变化−−变形为阻碍原磁通−→量的变化.○2当出现引起磁量变化的相对运动时，感应电流的效果就阻碍变化−−拓展为阻碍−→（导体间的）相对运动，即“来时拒，去时留”.○3当回路发生形变时，感应电流的效果就阻碍回路发生形变.○4当线圈自身的电流发生变化时，感应电流的效果就阻碍原来的电流发生变化. 总之，如果问题不涉及感应电流的方向，则从楞次定律的另类表述出发的分析方法较为简便.[例4] 如图13-19所示，光滑固定导轨M 、N 水平放置，两根导体棒P 、Q 平行放于导轨上，形成一个闭合回路，当一条形磁铁从高处下落接近回路时（ ）图13-39A.P 、Q 将互相靠拢B.P 、Q 将互相远离C.磁铁的加速度仍为gD.磁铁的加速度小于g[解析] 方法一：设磁铁下端为N 极，如图13-40所示，根据楞次定律可判断出P 、Q 中感应电流方向，根据左手定则可判断P 、Q 所受安培力的方向，可见P 、Q 将互相靠拢，由于回路所受安培力的合力向下，由牛顿第三定律，磁铁将受到向上的反作用力，从而加速度小于g .当S 极为下端时，可得到同样的结果.图13-40方法二：根据楞次定律的另一种表述——感应电流的效果总是要反抗产生感应电流的原因，本题的“原因”是回路中磁通量的增加.归根结底是磁铁靠近回路，“效果”便是阻碍磁通量的增加和磁铁的靠近，所以P 、Q 将互相靠近，且磁铁的加速度小于g .[答案] AD2 法拉第电磁感应定律 自感（一）法拉第电磁感应定律（1）内容：电磁感应中线圈里的感应电动势眼穿过线圈的磁通量变化率成正比.（2）表达式：t E ∆∆Φ=或tn E ∆∆Φ=. （3）说明：○1式中的n 为线圈的匝数，∆Φ是线圈磁通量的变化量，△t 是磁通量变化所用的时间.t ∆∆Φ又叫磁通量的变化率. ○2∆Φ是单位是韦伯，△t 的单位是秒，E 的单位是伏特. ○3t n E ∆∆Φ=中学阶段一般只用来计算平均感应电动势，如果t∆∆Φ是恒定的，那么E 是稳恒的.[例1] 有一面积为S =100cm 2金属环，电阻为R =0.1Ω，环中磁场变化规律如图13-41所示，且磁场方向垂直环面向里，在t 1到t 2时间内，环中感应电流的方向如何？通过金属环的电量为多少？图13-41[分析] 由楞次定律可判断感应电流的方向.感应电量的计算为 R t tR t R E t I Q ∆Φ=∆∆∆Φ=∆=∆=，仅由电路电阻和磁通量变化决定，与发生磁通量变化的时间无关，本题推导的感应电量的计算表达式可以直接使用.[解析] （1）由楞次定律，可以判断金属环中感应电流方向为逆时针方向.（2）由图可知：磁感应强度的变化率为1212t t B B t B --=∆∆ ○1 线圈中的磁通量的变化率： S t t B B S t B t •--=∆∆=∆∆Φ1212 ○2 环中形成感应电流tR R t R E I ∆∆Φ=∆∆Φ==/ ○3 通过金属环的电量：t I Q ∆= ○4由○1○2○3○4解得：1.010)1.02.0()(212-⨯-=-=R S B B Q C=0.1C. （二）导线切割磁感线的感应电动势1.公式：E=BLv2.导线切割磁感线的感应电动势公式的几点说明：（1）公式仅适用于导体上各点以相同的速度切割匀强的磁场的磁感线的情况.（2）公式中的B 、v 、L 要求互相两两垂直.当L ⊥B ，L ⊥v ，而v 与B 成θ夹角时，导线切割磁感线的感应电动势大小为θsin BLv E =.（3）适用于计算当导体切割磁感线产生的感应电动势，当v 为瞬时速度时，可计算瞬时感应电动势，当v 为平均速度时，可计算平均电动势.（4）若导体棒不是直的，θsin BLv E =中的L 为切割磁感线的导体棒的有效长度.如图13-42中，棒的有效长度有ab 的弦长.图13-42[例2] （2001上海物理，22）（13分）半径为a 的圆形区域内有均匀磁场，磁感应强度为B =0.2T ，磁场方向垂直纸面向里，半径为b 的金属圆环与磁场同心放置，磁场与环面垂直，其中a =0.4m ，b =0.6m ，金属环上分别接有灯L 1、L 2，两灯的电阻均匀为R 0＝2Ω，一金属棒MN 与金属环接触良好，棒与环的电阻均忽略不计.（1）若棒以v 0=5m/s 的速率在环上向右匀速滑动，求棒滑过圆环直径00′的瞬间（如图13-43所示）MN 中的电动势和流过灯L 1的电流.图13-43（2）撤去中间的金属棒MN ，将右面的半圆环OL 2O ′以OO ′为轴向上翻转90°，若此时磁场随时间均匀变化，其变化率为s T t B /)/4(/π=∆∆，求L 1的功率.[解析] （1）棒通过圆环直径时切割磁感线的有效长度L =2a ，棒中产生的感应电动势为58.02.02⨯⨯===av B BLv E V=0.8V ○1 当不计棒和环的电阻时，直径OO ′两端的电压U =E =0.8V ，通过灯L 1电流的为 28.001==R U I A =0.4A. ○2 （2）右半圆环上翻90°后，穿过回路的磁场有效面积为原来的一半，221a S π='，磁场变化时在回路中产生的感应电动热为V V a t B S t E 23.04212=⨯=∆∆•'=∆∆Φ='ππ ○3 由L 1、L 2两灯相同，圆环电阻不计，所以每灯的电压均为E U '='21，L 1的功率为 2020211028.1)21(-⨯='='=R E R U P W. ○4 3.导体切割磁感线产生的感应电动势大小两个特例：（1）长为L 的导体棒在磁感应强度为B 的匀强磁场中以ω匀速转动，导体棒产生的感应电动势：⎪⎪⎪⎩⎪⎪⎪⎨⎧-===))((212121022212不同两段的代数和以任意点为轴时，）线速度（平均速度取中点位置以端点为轴时，（不同两段的代数和）以中点为轴时，L L B E L L B E E ωωω [例3] （2004两湖理综，19）一直升飞机停在南半球的地磁极上空.该处地磁场的方向竖直向上，磁感应强度为B ，直升飞机螺旋桨叶片的长度为l ，螺旋桨转动的频率为f ，顺着地磁场的方向看螺旋桨，螺旋桨顺时针方向转动.螺旋桨叶片的近轴端为a ，远轴端为b ，如图13-44所示.如果忽略a 到转轴中心线的距离，用ε表示每个叶片中的感应电动势，则（ ）A.B ft 2πε=，且a 点电势低于b 点电势B.B ft 22πε-=，且a 点电势低于b 点电势C.B ft 2πε=，且a 点电势高于b 点电势D.B ft 22πε=，且a 点电势高于b 点电势图13-44[解析] 对于螺旋桨叶片ab ，其切割磁感线的速度是其做圆周运动的线速度，螺旋桨不同点的线速度不同，但是满足R v ω='，可求其等效切割速度fl lv πω==2，运用法拉第电磁感应定律B ft Blv 2πε==，由右手定则判断电流的方向为由a 指向b ，在电源内部电流由低电势流向高电势，故选项A 是正确的.[答案] A（2）面积为S 的矩形线圈在匀强磁场B 中以角速度ω绕线圈平面内的任意轴匀速转动，产生的感应电动势：⎪⎩⎪⎨⎧===θωθωsin 0BS E E BS E 时，为线圈平面与磁感线夹角时，线圈平面与磁感线垂直时，线圈平面与磁感线平行 （三）自感1.自感现象：当导体中的电流发生变化，导体本身就产生感应电动势，这个电动势总是阻碍导体中原来的电流的变化，这种由于导体本身电流发生变化而产生的电磁感应现象，叫自感现象.2.自感现象的应用（1）通电自感：通电瞬间自感线圈处相当于断路.（2）断电自感：断电时自感线圈处相当于电源.○1当线圈中电阻≥灯丝电阻时，灯缓慢熄灭； ○2当线圈中电阻＜灯丝电阻时，灯闪亮后缓慢熄灭. 3.增大线圈自感系数的方法（1）增大线圈长度（2）增多单位长度上匝数（3）增大线圈截面积（口径）（4）线圈中插入铁芯4.日光灯（1）日光灯电路的组成和电路图：○1灯管：日光灯管的两端各有一个灯丝，灯管内有微量的氩和汞蒸气，灯管内涂有荧光粉.两个灯丝之间的气体导电荷发出紫外线，激发管壁上的荧光粉发出可见光.但要使管内气体导电所需电压比200V 的电源电压高得多.○2镇流器：ⅰ)结构：线圈和铁芯.ⅱ)原理：自感.ⅲ)作用：灯管启动时提供一个瞬时高压，灯管工作时降压限流.○3启动器ⅰ) 结构：电容、氖气、静触片、U形动触片、管脚、外壳.ⅱ)原理：热胀冷缩. ⅲ)作用：先接通电路，再瞬间断开电路，使镇流器产生瞬间高压.（2）日光灯电路的工作过程：合上开关，电源电压220V加在启动器两极间→氖气放电发出辉光→辉光产生的热量，使U形动触片膨胀伸长，与静触片接触接通电路→镇流器和灯丝中通过电流→氖气停止放电→动静触片分离→切断电路→镇流器产生瞬间高压，与电源电压加在一起，加在灯管两端→灯管中气体放电→日光灯发光.（3）日光灯启动后正常工作时，启动器断开，电流从灯管中通过.镇流器产生自感电动势起降压限流作用.3 电磁感应规律的综合应用法拉第电磁感应定律是电磁学的重点内容之一，其综合了力、热、静电场、直流电路、磁场等许多内容，反映在以下几个方面：1.因导体在切割运动或电路中磁通量的变化，产生感应电流，使导体受到安培力的作用，从而直接影响到导体或线圈的运动.[例1] （2002粤豫大综合，30）如图13-45所示，在一均匀磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动.杆ef及线框中导线的电阻都可不计.开始时，给ef一个向右的初速度，则（）A.ef将减速向右运动，但不是匀减速B.ef将匀减速向右运动，最后停止C.ef将匀速向右运动D.ef将往返运动图13-45[解析] 给ef一个向右的初速度，则ef产生感应电动势，回路中产生感应电流.由楞次定律可以判断，ef受到一个向左的安培力的作用而减速，随着ef的速度减小，ef产生的感应电动势减小，回路的感应电流减小，安培力减小，因此可以判断ef 是做加速度逐渐减小的减速运动.因此可知选项A 是正确的.[答案] A[例2] （2004北京理综，23）如图13-46甲所示，两根足够长的直金属导轨MN 、PQ 平行放置在倾角为θ的绝缘斜面上，两导轨间距为L .M 、P 两点间接有阻值R 的电阻.一根质量为m 的均匀直金属杆ab 放在两导轨上，并与导轨垂直，整套装置处于磁感应强度为B 的匀强磁场中，磁场方向的垂直斜面向下.导轨和金属杆的电阻可忽略.让ab 杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦.13-46 （1）由b 向a 方向看到的装置如图13-46乙所示，请在此图中画出ab 杆下滑过程中某时刻的受力示意图；（2）在加速下滑过程中，当ab 杆的速度大小为v 时，求此时ab 杆中的电流及其加速度的大小；（3）求在下滑过程中，ab 杆可以达到的速度最大值.[解析] （1）重力mg ，竖直向下；支撑力N ，垂直斜面向上；安培力F ，沿斜面向上.（2）当ab 杆速度为v 时，感应电动势E =B lv ，此时电路中电流RBlv R E I ==. ab 杆受到安培力Rv L B BIL F 22==， 根据牛顿运动定律，有Rv L B mg F mg ma 22sin sin -=-=θθ， mRv L B g a 22sin -=θ. （3）当θsin 22mg Rv L B =时，ab 杆达到最大速度v m .22sin L B mgR v m θ=. 2.以电磁感应现象为核心，综合力学各种不同的规律（如机械能、动量、牛顿运动定律）等内容形成的综合类问题.电学部分思路：将产生感应电动势的那部分电路等效为电源，如果在一个电路中切割磁感线的是几部分但又互相联系，可等效成电源的串并联，分析内外电路结构，应用闭合电路欧姆定律和部分电路欧姆定律理顺电学量之间的关系.力学部分思路：分析通电导体的受力情况及力的效果，应用牛顿定律、动量定理、动量守恒、动能定理、机械能守恒等规律理顺力学量之间的关系.[例3] （2001京春季，20）（12分）两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为l .导轨上面横放着两根导体棒ab 和cd ，构成矩形回路，如图13-47所示.两根导体棒的质量皆为m ，电阻皆为R ，回路中其余部分的电阻可不计.在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B .设两导体棒均可沿导轨无摩擦地滑行.开始时，棒cd 静止，棒ab 有指向棒cd 的初速度v 0.若两导体棒在运动中始终不接触，求：图13-47（1）在运动中产生的焦耳热最多是多少？（2）当ab 棒的速度变为初速度的43时，cd 棒的加速度是多少？ [解析] ab 棒向cd 棒运动时，两棒和导轨构成的回路面积变小，磁通量发生变化，于是产生感应电流.ab 棒受到与运动方向相反的安培力作用做减速运动，cd 棒则在安培力作用下做加速运动.在ab 棒的速度大于cd 棒的速度时，回路总有感应电流，ab 棒继续减速，cd 棒继续加速.两棒速度达到相同后，回路面积保持不变，磁通量不变化，不产生感应电流，两棒以相同的速度v 做匀速运动.（1）从初始至两棒达到速度相同的过程中，两棒总动量守恒，有mv mv 20= ○1根据能量守恒，整个过程中产生的总热量2022041)2(2121mv v m mv Q =-=○2 （2）设ab 棒的速度变为初速度的43时，cd 棒的速度为v ′，则由动量守恒可知v m v m mv '+=0043 ○3 此时回路中的感应电动势和感应电流分别为Bl v v E )43(0'-= ○4 R I 2ε= ○5此时cd 棒所受的安培力IBl F = ○6 cd 棒的加速度mF a = ○7 由以上各式，可得mRv l B a 4022=. ○8 3.电磁感应中的能量转化问题电磁感应过程实质是不同形式的能量转化的过程，电磁感应过程中产生的感应电流在磁场中必定受到安培力作用.因此要维持安培力存在，必须有“外力”克服安培力做功.此过程中，其他形式的能转化为能.“外力”克服安培力做多少功，就有多少其他形式的能转化为电能.当感应电流通过用电器时，电能又转化为其他形式的能.同理，安培力做功的过程，是电能转化为其他形式的能的过程，安培力做多少功就有多少电能转化为其他形式的能.因此电能求解思路主要有三种：○1利用克服安培力求解：电磁感应中产生的电能等于克服安培力所做的功. ○2得用能量守恒求解：开始的机械能总和与最后的机械能总和之差等于产生的电能.○3利用电路特征来求解：通过电路中所产生的电能来计算. [例4] 把一个矩形线圈从有理想边界的匀强磁场中匀速拉出（如图13-48），第一次速度为v 1，第二次速度为v 2且v 2=2v 1，则两种情况下拉力的功之比W 1/W 2= ，拉力的功率之比P 1/P 2= ，线圈中产生焦耳热之比Q 1/Q 2= .[解析] 设线圈的ab 边长为L ，bc 边长为L ′，整个线圈的电阻为R ，把ab 边拉出磁场时，cd 边以速度v 匀速运动切割磁感线产生感应电动势Blv E =.其电流方向从c 指向d ，线圈中形成的感应电流R BLv R E I == cd 边所受的安培力Rv L B BIL F 22== 为了维持线圈匀速运动，所需外力大小为Rv L B BIL F F 22=='= 因此拉出线圈过程外力的功v RL L B L F W '='=22 外力的功率222v RL B Fv P == 线圈中产生的焦耳热W v R L L B v L R R v L B Rt I Q ='='•==2222222由上面得出的W 、P 、Q 的表达式可知，两情况拉力的功、功率、线圈中的焦耳热之比分别为1∶2、1∶4、1∶2.[评价] 从题中可以看出，安培力做的功，与电路的消耗的电能是相同的.[例5] （2004河南理综，24）图13-49中a 1b 1c 1d 1和a 2b 2c 2d 2为在同一竖直面内的金属导轨，处在磁感应强度为B 的匀强磁场中，磁场方向垂直导轨所在的平面（纸面）向里.导轨的a 1b 1段与a 2b 2段是竖直的，距离为l 1；c 1d 1段与c 2d 2段也是竖直的，距离为l 2.x 1y 1与x 2y 2为两根用不可伸长的绝缘轻线相连的金属细杆，质量分别为m 1和m 2，它们都垂直于导轨并与导轨保持光滑接触.两杆与导轨构成的回路的总电阻为R .F 为作用于金属杆x 1y 1上的竖直向上的恒力.已知两杆运动到图示位置时，已匀速向上运动，求此时作用于两杆的重力的功率的大小和回路电阻上的热功率.[解析] 设杆向上运动的速度为v ，因杆的运动，两杆与导轨构成的回路的面积减少，从而磁通量也减少，由法拉第电磁感应定律，回路中的感应电动势的大小v l l B E )(12-=回路中的电流RE I = 电流沿顺时针方向，两金属杆都要受到安培力作用，作用于杆x 1y 1的安培力为 11BIlF =（方向向上）作用于杆x 2y 2的安培力为22BIl F =（方向向下）当杆匀速运动时，根据牛顿第二定律有02121=-+--F F g m g m F解以上各式[]2122211221)()()()(l l B Rg m m F v l l B g m m F I -+-=-+-=作用于两杆的重力功率的大小gv m m P )(21+=电阻上的热功率.)()()()()(21221212122212R l l B g m m F Q g m m R l l B g m m F P RI Q ⎥⎦⎤⎢⎣⎡-+-=+-+-== 4.电磁感应中的图象问题电磁感应中常涉及磁感应强度B 、磁通量Φ、感应电动势E 和感应电流I 随时间t 变化的图象，即B -t 图象、Φ-t 图象、E -t 图象和I -t 图象.对于切割磁感线产生感应电动势和感应电流的情况，还常涉及感应电动势E 和感应电流I 随线圈位移x 变化的图象，即E -x 图象和I -x 图象.这些图象问题大体上可分为两类：○1由给定的电磁感应过程选出或画出正确的图象. ○2由给定的有关图象分析电磁感应过程，求解相应的物理量. 不管是何种类型，电磁感应中的图象问题常需利用右手定则、楞次定律和法拉第电磁感应定律等规律分析解决.[例6] （2004内蒙理综，19）一矩形线圈位于一随时间t 变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图13-50所示.以I 表示线圈中的感应电流，以图中的线圈上所示方向的电流为正，则图13-51的I -t 图正确的是（ ）图13-50图13-51[解析] 由图象可知，在0到1秒的时间内，磁感应强度均匀增大，那么感应电流的方向为逆时针方向，与图示电流方向相反，为负值，排除B 、C 选项.根据法拉第电磁感应定律，其大小t S B t ∆•∆=∆∆Φ=ε，Rt S B R E I •∆•∆==为一定值，在2到3秒和4到5秒内，磁感应强度不变，磁通量不变，无感应电流生成，D 错误，所以A 选项感应强度不变，磁通量不变，无感应电流生成，D 错误，所以A 选项正确.[答案] A。
