CFG桩施工工艺流程和技术要求

基础cfg桩施工工艺基础CFG（Casting Foundation Grouting）桩施工工艺是一种常见的桩基施工方法，它在建筑工程中起到支撑和传递荷载的作用。

本文将详细介绍基础CFG桩施工工艺的流程、施工原理、施工步骤以及注意事项。

一、施工流程基础CFG桩施工工艺的施工流程主要包括勘测与设计、桩位设置、钻孔与灌注、桩身加固及质量检测等几个阶段。

同时，施工过程中还要根据土层情况的变化进行相应的调整和改进。

1. 勘测与设计阶段首先，需要进行地质勘测和土质调查，了解施工区地质环境及地层情况。

根据勘测资料，进行工程设计，确定桩的类型、规格、数量以及布置范围等参数。

2. 桩位设置阶段在施工现场按照设计要求进行桩位勘测，并依据桩位标高确定桩的准确位置。

3. 钻孔与灌注阶段钻孔是基础CFG桩施工中的重要步骤，主要作用是准确地打入桩孔，为后续灌注做准备。

根据设计要求，使用钻机进行钻孔，并进行桩孔壁的处理。

接下来，进行桩孔的灌注，常使用的灌注材料包括水泥砂浆、循环灌浆等。

灌注过程中需要配合施工人员进行振捣，以提高灌注质量。

4. 桩身加固及质检阶段进行桩身加固是为了保证桩的稳定性和承载力。

一般情况下，桩身加固采用钢筋混凝土形式，使用钢筋将桩身与主体结构连接起来。

在加固完毕后，需要进行质量检测，包括桩身的质量、尺寸、强度等指标进行检测，确保基础CFG桩施工质量符合设计要求。

二、施工原理基础CFG桩施工工艺的施工原理主要是依靠钻孔与灌注的技术手段。

通过钻孔将桩体引入地层，然后进行灌注，使桩体与地层之间形成一体化的结构。

基础CFG桩施工的主要作用是增加桩的承载力和稳定性，通过与地层的力学相互作用，将荷载传递到地层中。

施工原理为基础CFG桩提供了较好的抗侧、抗压和抗拉性能，可以适用于各种土质和地貌条件下的施工。

三、施工步骤1. 桩位设置：根据设计要求和施工规程确定桩位的准确位置。

2. 钻孔：使用钻机进行钻孔操作，根据设计要求和孔壁土质情况选择合适的钻头进行钻孔。

(二)施工方法:工艺流程:桩位放点→搅拌混凝土→长螺旋钻机就位、成孔→压灌素混凝土→边提升钻杆,边压灌素混凝土→成桩、桩体养护→检测→清桩间土及预留桩头→铺设砂石褥垫层。

1. 桩位放点:按照地基处理图设计的桩位、间距、数量,从已定好的2个轴线控制点引放定出每一个桩的桩位点,并撒白灰作好标识;经监理验线合格后进行下道工序。

2. 混凝土搅拌:根据设计好的配合比,(约水泥:砂:碎石:水:粉煤灰=1:2.12:3.48:0.82:0.28)加入碎石、砂、水泥、水搅拌约120S。

保证混凝土的实测坍落度为180~220mm。

;3. 钻机就位及成孔:将长螺旋钻就位,调整钻机水平并固定,专人检查将钻头锥尖对准桩位中心点;螺旋钻机就位后,司钻人员根据钻机架上的铅锤调节钻机垂直度,确保垂直度偏差≤H%。

全部调整到位后,开始钻孔,在钻机架上预先做好深度标记,利用深度标记进行成孔深度控制,并由电流表的数值判断是否进入卵石层。

在施工过程中,采用双控标准控制孔深,既满足有效桩长≥11.5m,又保证桩端进入卵石层≥500mm,局部卵石层较薄的场地,控制进入卵石层≥300m。

在大面积施工前,首先进行试桩工作,共试验3根桩,由此取得成桩的必需参数(提升速度、混凝土灌注速度、灌注量等),确定出成桩的顺序为:对称、间隔、邻排斜向挑打,严禁从一端开始按顺序逐个施工。

1. 拔管、压灌素混凝土成桩:长螺旋钻机钻至设计深度且等钻杆中孔灌满混凝土后,开始提升钻杆、压灌素混凝土。

一边泵送素混凝土(C20),一边拔管。

设专人指挥协调钻机操作手和混凝土泵操作手保证泵送混凝土和提升钻杆的默契配合,以确保成桩质量。

在正常情况下,钻机的提升速度≤2.5m/min,在含水砂层段内,适当放慢提钻速度,以防流砂造成塌孔、断桩现象。

提钻的速率与混合料的泵送速率相协调,保证钻杆孔内混凝土表面高度始终略高于钻杆底出料口。

直至压灌到场地地面为止。

成桩后,采用振捣绑振捣一遍,振捣深度≥5m。

cfg桩施工工艺流程CFG桩施工工艺流程是指使用连续螺旋桩作为桩基支撑的一种施工工艺。

它在建筑工程中被广泛应用，能够提高施工效率、降低施工成本并保证工程质量。

下面我们将介绍CFG桩施工的一般工艺流程。

一、前期准备1. 确定桩基设计参数和桩基布置方案，包括桩径、桩长、桩间距等。

2. 租赁或购买所需的施工设备和工具，如钻机、钻头、桩机等。

3. 准备施工材料，如混凝土、钢筋、引擎油、润滑油、焊丝等。

二、现场布置1. 在施工现场进行地形勘察和地质勘测，确定施工条件，并清除现场障碍物。

2. 根据设计要求标定桩位并进行桩基测量和控制。

3. 搭建施工场所，包括场地平整、搭建钢管支撑、设置脚手架等。

三、桩机安装与调试1. 将桩机安装在合适的位置，并进行固定。

2. 连接钻头以及其他辅助设备，如铰链存储器、液压泵站等。

3. 检查各项设备的运行情况，进行空载试运行，调整其运行参数。

四、钻孔施工1. 按照设计要求，将钻头插入地面，开始钻孔。

2. 在钻孔过程中，不断注入润滑剂，减少钻头与土壤间的摩擦力。

3. 钻孔至设计深度后，进行孔壁处理，如喷浆、桩头平整等。

五、桩钢筋制作与焊接1. 根据设计要求和桩长，现场加工钢筋，制作桩身和桩头的具体构造。

2. 进行焊接作业，并对焊接点进行质量检查。

六、浇筑混凝土1. 在桩身和桩头上方设置脚手架和钢管支撑，以保证浇筑混凝土时的安全。

2. 准备混凝土材料，并进行搅拌与运输。

3. 进行混凝土浇筑，将混凝土注入桩孔中，并利用震动棒使混凝土充分密实。

七、后期处理1. 对标识特殊条件下需要处理的桩进行处理，如设置防腐层和防水层。

2. 根据设计要求进行桩顶修整和处理，确保桩顶符合要求。

以上为CFG桩施工的一般工艺流程。

需要注意的是，在实际施工过程中，可能会根据具体项目情况做出一些调整和改进。

因此，在施工前，应仔细研究施工图纸和施工方案，合理安排施工流程，并按照相关规范和标准进行施工，以确保工程质量和施工安全。

cfg桩施工工艺流程一、施工前准备。

1. 设计准备，根据工程要求，确定cfg桩的数量、直径、长度、布置方式等参数，并编制施工图纸和施工方案。

2. 材料准备，准备好水泥、粉煤灰、矿渣粉、砂、石子等掺合料，以及钢筋、注浆材料等辅助材料。

3. 设备准备，检查振动沉桩机、搅拌设备、注浆设备等施工机械设备的完好性，确保施工设备能够正常运行。

二、施工工艺流程。

1. 基坑开挖，根据设计要求，在施工现场进行基坑开挖，清理基坑内的杂物和泥土，确保基坑底部平整。

2. 配筋安装，按照设计要求，在基坑内安装cfg桩的钢筋骨架，包括垂直筋、环向筋等，确保钢筋的位置和数量符合要求。

3. 搅拌浆料，将水泥、粉煤灰、矿渣粉等掺合料按照一定比例放入搅拌设备中，加入适量的水进行搅拌，制成cfg桩的浆料。

4. 桩身成型，将搅拌好的浆料通过泵送或人工的方式注入到cfg桩的模具内，进行振捣和振动，使浆料充分密实，形成桩身。

5. 桩身养护，待cfg桩的桩身养护时间到达要求后，进行模具拆除，对桩身进行养护，保证桩身的质量。

6. 注浆加固，在桩身成型完成后，采用注浆设备对cfg桩进行注浆加固，提高桩身的承载力和抗折强度。

7. 后续处理，对cfg桩的顶部进行修整，确保桩顶的平整和垂直度，为后续的工程施工做好准备。

三、施工质量控制。

1. 材料质量，对水泥、掺合料、钢筋等施工材料进行严格检验，保证材料的质量符合设计要求。

2. 施工工艺，严格按照施工方案和工艺要求进行施工，确保每个环节的工艺流程正确、规范。

3. 施工质量检测，对cfg桩的成型质量、注浆质量等进行抽检和检测，确保施工质量符合相关标准和规范。

四、施工安全措施。

1. 施工现场安全，对施工现场进行合理布局，设置安全警示标志，做好安全防护设施，确保施工现场安全。

2. 作业人员安全，对施工人员进行安全教育和培训，提高他们的安全意识，严格执行安全操作规程，保障施工人员的安全。

通过以上工艺流程和质量控制措施，cfg桩的施工能够保证质量和安全，为工程的顺利进行提供可靠的基础支撑。

CFG桩（Cement Fly-ash Gravel Pile）工程施工工序是指在建筑工地进行CFG桩施工的一系列步骤。

CFG桩是由水泥、粉煤灰、碎石、石屑或砂和水按一定配合比均匀搅拌形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。

这种地基处理方式既能充分发挥桩体材料的潜力，又能充分利用天然地基承载力，具有工效高、成本低、工后变形小、沉降稳定快的优点。

以下是CFG桩工程施工工序的详细介绍：1. 施工准备区：首先，需要清除路基范围内原地面表层植被，挖除树根，并在部分现场地形起伏较大、横坡较明显的区域进行处理。

同时，确定CFG桩顶标高和基底按设计要求进行施工。

2. 测量放样区：根据工程设计图纸，进行桩位放样，确保桩位准确无误。

这是保证CFG桩施工质量的基础工作，需要由专业的测量人员进行。

3. 桩基施工区：根据地质情况和设计要求，选择合适的施工工艺和施工顺序。

目前常用的CFG桩施工方法有长螺旋钻孔灌注成桩、长螺旋钻孔、管内泵压混合料灌注成桩、振动沉管灌注成桩等。

4. 桩间土清除区：在桩基施工完成后，需要清除桩间的土体，以便进行褥垫层施工。

清除的土体可以用于回填或堆放在指定区域。

5. 桩头环切区：对已施工的CFG桩进行桩头环切，使其表面平整，以便进行桩帽施工。

6. 桩基检测区：对施工完成的CFG桩进行质量检测，包括单桩承载力检测、地基承载力检测等。

这是确保CFG桩施工质量的重要环节。

7. 褥垫层施工区：在桩间土清除后，铺设褥垫层。

褥垫层是由碎石、砂、粉煤灰等材料按一定比例掺和而成，其作用是调整地基的应力分布，提高地基的承载能力。

8. 桩帽施工区：在褥垫层施工完成后，进行桩帽施工。

桩帽是由混凝土浇筑而成，其作用是保护CFG桩，防止其受到外部环境的侵蚀。

总之，CFG桩工程施工工序是一个系统工程，需要严格按照设计要求和施工规范进行。

从施工准备到桩基施工，再到褥垫层和桩帽施工，每一个环节都关系到整个工程的质量。

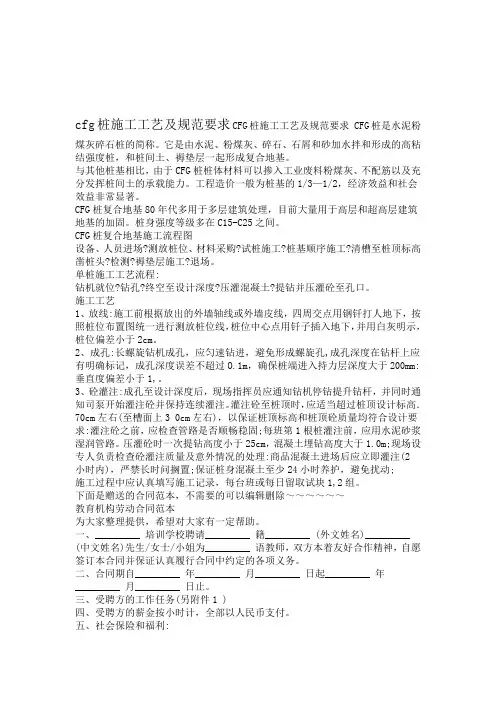

cfg桩施工工艺及规范要求CFG桩施工工艺及规范要求 CFG桩是水泥粉煤灰碎石桩的简称。

它是由水泥、粉煤灰、碎石、石屑和砂加水拌和形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。

与其他桩基相比，由于CFG桩桩体材料可以掺入工业废料粉煤灰、不配筋以及充分发挥桩间土的承载能力。

工程造价一般为桩基的1/3—1/2，经济效益和社会效益非常显著。

CFG桩复合地基80年代多用于多层建筑处理，目前大量用于高层和超高层建筑地基的加固。

桩身强度等级多在C15-C25之间。

CFG桩复合地基施工流程图设备、人员进场?测放桩位、材料采购?试桩施工?桩基顺序施工?清槽至桩顶标高凿桩头?检测?褥垫层施工?退场。

单桩施工工艺流程:钻机就位?钻孔?终空至设计深度?压灌混凝土?提钻并压灌砼至孔口。

施工工艺1、放线:施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打人地下，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示，桩位偏差小于2cm。

2、成孔:长螺旋钻机成孔，应匀速钻进，避免形成螺旋孔,成孔深度在钻杆上应有明确标记，成孔深度误差不超过O.1m，确保桩端进入持力层深度大于200mm:垂直度偏差小于1,。

3、砼灌注:成孔至设计深度后，现场指挥员应通知钻机停钻提升钻杆，并同时通知司泵开始灌注砼并保持连续灌注。

灌注砼至桩顶时，应适当超过桩顶设计标高70cm左右(至槽面上3 0cm左右)，以保证桩顶标高和桩顶砼质量均符合设计要求:灌注砼之前，应检查管路是否顺畅稳固;每班第1根桩灌注前，应用水泥砂浆湿润管路。

压灌砼时一次提钻高度小于25cm，混凝土埋钻高度大于1.0m;现场设专人负责检查砼灌注质量及意外情况的处理:商品混凝土进场后应立即灌注(2小时内)，严禁长时问搁置;保证桩身混凝土至少24小时养护，避免扰动;施工过程中应认真填写施工记录，每台班或每日留取试块1,2组。

下面是赠送的合同范本，不需要的可以编辑删除～～～～～～教育机构劳动合同范本为大家整理提供，希望对大家有一定帮助。

1 施工方法及工艺要求1.1 施工工艺流程图CFG桩施工工艺流程图详见1.1-1。

图1.1-1 CFG桩施工工艺流程1.2 技术要点1 CFG桩施工应从中间向外围进行，CFG桩从一侧向另一侧施工，打桩时隔桩隔排跳打，避免后续桩施工对已施工桩的损坏。

2 CFG桩在钻进过程中，应控制钻机钻杆的垂直度，其偏差不应大于1%。

3 水泥、粉煤灰、碎石混合料应用搅拌机拌合，严禁使用受潮、结块、变质的水泥和外加剂。

坍落度控制标准为：长螺旋钻孔、管内泵压混合料灌注法为160～200mm，拌合时间不应小于120s。

4 CFG桩施工过程中导管应始终埋入混凝土内1m左右，以防断桩。

每根桩的投料量不应少于设计灌注量。

成桩过程中，应抽样做混合料试块。

5 长螺旋钻机钻进过程中，每沉1m或电流表值突变时应记录电流表值一次，核对地基土层沿桩长变化情况。

6 长螺旋钻孔、管内泵压混合料灌注成桩施工在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应与拔管速度相配合，泵料应连续，不得停泵待料。

7 CFG 桩施工桩顶标高宜高出设计桩顶标高不少于0.5m。

8 施工中桩位（纵横向）偏差不大于50mm，桩体有效直径不得小于设计值，桩身垂直度允许偏差不大于1％。

9 冬季施工时，搅拌站通过热工计算提高混凝土出厂温度，到场后立即灌注，保障桩体材料入孔温度不得低于5℃，必要时，罐车上包裹保温材料，减缓热量损失。

10 清理桩间土采用小型机具配合人工进行，截除桩头采用切割机械，清土和截桩不得造成设计桩顶标高以下桩身断裂和桩间土扰动。

褥垫层铺设宜采用静力压实法。

1.3 施工方法CFG桩采用长螺旋钻机、管内泵压混合料灌注施工。

1. 施工准备1）排水疏干，挖除地表植物根系，用挖机清除场地内障碍物，整平原地面，用光面压路机压实，保证地面的平整度相对高差不大于5cm，清理的草皮并集中堆放在线路的两侧堆码方正，集中保存掩护，等工程结束后重新铺上恢复草坪。

2）对段内地表水、地下水及施工用水水质进行取样复查。

CFG桩施工方法及工艺CFG桩施工方法及工艺又称灌注桩施工方法及工艺，是一种常用的地基处理方法。

它是将浆液注入预钻孔中，形成一根钢筋与混凝土组合的桩身。

CFG桩施工包括钻孔、保护套管、注浆、插入钢筋、养护等环节。

下面详细介绍CFG桩施工方法及工艺的各个步骤。

第一步，钻孔。

首先确定钻孔位置和孔径，然后用钻孔机将预设计孔径的孔洞钻入地面。

钻孔时需注意控制孔径和垂直度，确保桩孔符合设计要求。

第二步，保护套管。

在钻孔过程中，要用套管保护孔洞，以防止孔洞坍塌。

套管一般采用钢管或聚乙烯管，根据设计要求选择合适的套管材料和尺寸。

套管要嵌入孔洞的稳定土层中，并通过钻进的方式固定在地面下。

第三步，注浆。

注浆也是CFG桩施工的重要环节。

注浆液一般由水泥、水和外加剂按一定比例调配而成，具有较高的流动度和延展性。

注浆过程中要注意控制注浆压力和注浆速度，确保注浆液充分填充孔洞并与土层紧密结合。

第四步，插入钢筋。

注浆结束后，要立即在孔洞内插入预埋的纵向钢筋。

钢筋的材质和直径应符合设计要求，钢筋的长度要留足，以保证与上部结构的连接强度。

第五步，养护。

CFG桩施工完成后，需要进行养护。

养护期间要给予充分的浇水和保护，以确保混凝土的强度和耐久性。

上述是CFG桩施工的基本步骤和工艺。

具体施工中还需注意以下几点。

首先，施工要根据设计要求严格控制孔径和垂直度，以保证桩孔的质量。

其次，注浆液要按比例调配，控制注浆压力和速度，确保注浆液能充分填充孔洞。

此外，要注意钢筋的质量和预埋长度，确保钢筋与上部结构的连接强度。

最后，施工完毕后要进行充分的养护，保证混凝土的强度和耐久性。

总之，CFG桩施工方法及工艺在地基处理中具有重要的作用。

只有掌握了正确的施工方法和工艺，才能保证桩孔的质量和稳定性，为上部结构的安全运行提供保障。

因此，在实际施工中，要严格按照设计要求和施工规范进行操作，确保施工质量和工期。

CFG桩施工方法及工艺桩施工是指在土壤中向下钻孔、冲击或挖掘形成孔洞，再通过排除孔洞中的地层松散物或填充材料，使其达到设计要求。

在建筑工程中，桩施工常用于基础中，以增加地基的稳定性和承载能力。

下面将介绍桩施工的常用方法及工艺。

1.钻孔桩施工方法及工艺：钻孔桩是一种通过钻机将土壤逐层钻孔并在钻孔完成后灌入混凝土的方法。

其施工方法及工艺主要包括以下步骤：（1）确定钻孔桩的位置和孔径，并划定施工范围。

（2）在钻桩机上安装好合适的钻具，开始钻孔作业。

在钻孔过程中，需要根据土层的情况进行适当的处理，比如使用套管保护弱土层。

（3）钻孔完成后，清理孔底松土，使其达到设计要求。

可以采用水冲洗、空气冲洗等方法进行清理。

（4）根据设计要求，灌注混凝土到孔洞中，并同时进行振捣以排除孔洞中的气泡和空隙。

（5）混凝土凝固后，去除上部多余的混凝土，并进行养护。

2.冲击桩施工方法及工艺：冲击桩是一种通过冲击设备将预制挡板或锥形桩头等钢质构件直接锤入土壤中的方法。

其施工方法及工艺主要包括以下步骤：（1）确定冲击桩的位置和尺寸，并进行竖向布置以保证承载力和稳定性。

（2）在工地上安装好合适的冲击设备，并进行调试和测试。

（3）将预制挡板或锥形桩头等钢质构件置于冲击设备上，并对其进行调整和固定。

（4）将冲击设备对准施工位置，开始冲击作业。

冲击过程需要控制冲击力、冲击频率和冲击次数等参数，以保证钢质构件能够顺利锤入土壤中。

（5）冲击完成后，对冲击桩进行检查，如果有偏斜或损坏等情况，需进行修复或更换。

（6）如果需要，则对冲击桩进行混凝土充填处理。

3.挖孔灌注桩施工方法及工艺：挖孔灌注桩是一种通过挖机挖孔并在挖孔完成后灌注混凝土的方法。

其施工方法及工艺主要包括以下步骤：（1）确定挖孔灌注桩的位置和孔径，并划定施工范围。

（2）在挖机上安装好合适的挖斗和挖掘装置，开始挖孔作业。

在挖孔过程中，需要注意土体的稳定性，以及在软土层或水域等特殊情况下采取相应的支护措施。

cfg桩施工工艺及规范要求CFG桩施工工艺及规范要求 CFG桩是水泥粉煤灰碎石桩的简称。

它是由水泥、粉煤灰、碎石、石屑和砂加水拌和形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。

与其他桩基相比，由于CFG桩桩体材料可以掺入工业废料粉煤灰、不配筋以及充分发挥桩间土的承载能力。

工程造价一般为桩基的1/3—1/2，经济效益和社会效益非常显著。

CFG桩复合地基80年代多用于多层建筑处理，目前大量用于高层和超高层建筑地基的加固。

桩身强度等级多在C15-C25之间。

CFG桩复合地基施工流程图设备、人员进场?测放桩位、材料采购?试桩施工?桩基顺序施工?清槽至桩顶标高凿桩头?检测?褥垫层施工?退场。

单桩施工工艺流程:钻机就位?钻孔?终空至设计深度?压灌混凝土?提钻并压灌砼至孔口。

施工工艺1、放线:施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打人地下，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示，桩位偏差小于2cm。

2、成孔:长螺旋钻机成孔，应匀速钻进，避免形成螺旋孔,成孔深度在钻杆上应有明确标记，成孔深度误差不超过O.1m，确保桩端进入持力层深度大于200mm:垂直度偏差小于1,。

3、砼灌注:成孔至设计深度后，现场指挥员应通知钻机停钻提升钻杆，并同时通知司泵开始灌注砼并保持连续灌注。

灌注砼至桩顶时，应适当超过桩顶设计标高．70cm左右(至槽面上3 0cm左右)，以保证桩顶标高和桩顶砼质量均符合设计要求:灌注砼之前，应检查管路是否顺畅稳固;每班第1根桩灌注前，应用水泥砂浆湿润管路。

压灌砼时一次提钻高度小于25cm，混凝土埋钻高度大于1.0m;现场设专人负责检查砼灌注质量及意外情况的处理:商品混凝土进场后应立即灌注(2小时内)，严禁长时问搁置;保证桩身混凝土至少24小时养护，避免扰动;施工过程中应认真填写施工记录，每台班或每日留取试块1,2组。
