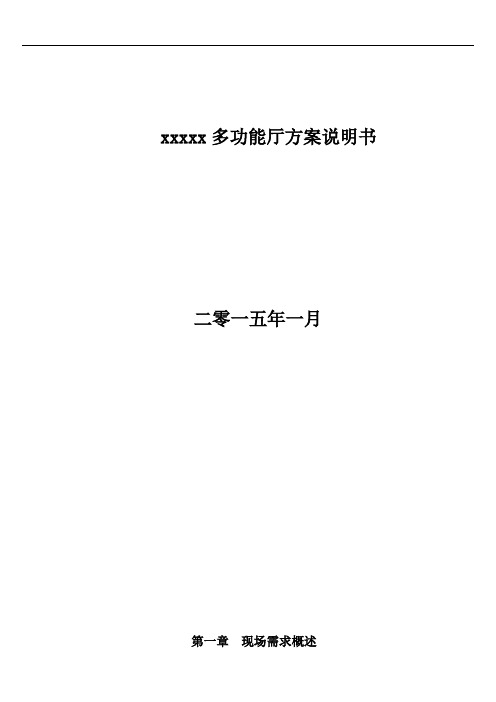

xxxxx多功能厅方案说明书二零一五年一月第一章现场需求概述建筑条件:房间大小为三百多平米,墙壁内四周做吸音处理,顶部采用铝单板装饰,闭光环境。
声学条件:现场格局为不规则形状,为椭圆形,长约25米,不考虑舞台的情况下,房间中间最宽度约1 7.15米,两端宽度为最窄出约9米左右,层顶较高约7米多,不利于声音扩散,回音效果强烈且容易出现生产覆盖不均匀等现象;从传统的声学角度来讲,是很不好还原音响效果。
其他系统没问题。
第二章系统设计原则和依据先进性原则采用系统是目前全球同行业技术中最先进的、开放的系统。
整个系统能体现当今技术的发展水平。
实用性原则能够最大限度的满足实际工作的要求,把满足用户的业务管理作为第一要素进行考虑,采用集中管理控制的模式,在满足功能需求的基础上操作方便、维护简单、管理简便。
可扩充性、可维护性原则要为系统以后的升级预留空间,系统维护是整个系统生命周期中所占比例最大的,要充分考虑结构设计的合理、规范,对系统的维护可以在很短时间内完成。
经济性原则在保证系统先进、可靠和高性能价格比的前提下,通过优化设计达到最经济性的目标。
1.2 系统设备选型原则(1).选用国际知名的产品,以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商,以保证设计指标的实现和系统工作的可靠性。
(2).选用同类产品中技术最成熟、性能先进、使用可靠的产品型号,以保证设备和系统的先进性、成熟性。
(3).选用高度智能化、高技术含量的产品,建立系统开放式的架构,以标准化和模块化为设计要求,既便于系统的管理和维护使用,又可保持系统较长时间的先进性。
总体设计依据☆ GBT 28049厅堂体育场馆扩声系统设计规范☆ GBJ76-84 会议系统的电及音频性能要求☆ GB/T14197-93 扩声系统设备互连用连接器的应用。
☆ GB/T15644-95 视听系统设备互连用连接器的应用。
☆ YD/T 846-1996 视听系统中帧同步的控制与指示信号☆ JGJ/T16-92 民用建筑电气设计规范☆ GB/T50311-2000 建筑与建筑群综合布线工程设计规范☆ JGJ/T16-92 民用建筑电气设计规范第三章系统组成与功能说明我们经过对用户需求的分析,结合用户现场实际情况进行了如下方案设计:根据使用功能不同,现场系统分为六大部分组成:数字音频扩声系统;视频高清显示系统;舞台灯光照明系统;无线触控系统;智能同声传译、电子签到一体系统;各个系统功能简要说明:一、数字音频扩声系统:功能:主要用于本会场会议扩声同时兼顾娱乐扩声;实现的现场会议报告、会议探讨、会议讲话跟踪。
中科易创方案介绍一、系统概述多功能厅因其多样化的功能深受欢迎,近年来迅速普及使用。
一个现代化多功能厅可以满足本地各类讨论、报告、培训教学、新闻发布与录制、远程视频会议等现场会议活动,各类远程视频会议活动,各类表演、庆典、晚会等文艺演出活动,各类观赏电影、音乐会等视听活动。
为了满足这些活动的需求需要一个多个系统既能够独立使用,又能智能联动一体化解决方案。
二、设计依据依据国家各类音视频灯光标准规范,业主方提供图纸和现场勘探数据资料等。
三、设计原则多功能厅的音视频系统务必做到可靠,稳定,实用,多用途,可扩展,先进,方便。
设计时要考量后期的施工、调试、培训等技术服务,提供相应的保证措施。
四、功能分析1、具有中央控制系统,能够统筹管理现场所有音视频系统设备,集中管理控制,简易化操作,设定多种场景模式,根据活动类型一键切换场景;2、具有多功能厅音响系统,能够为各类用途活动的收录现场各类音源,混合分配后提供高音质的还原放大,并均匀覆盖厅堂所有区域;3、具有视频显示系统,能够清晰的显示各类用途活动的本地或远端的各类视频及图像;4、具有摄像跟踪系统,能够动态地清晰地捕捉各类现场活动的状态,并转为视频或图像;5、具有远程视频会议系统,能够连接远端的会议现场,进行远程视频会议;6、具有舞台灯光系统,能够为各类用途活动提供基础铺光照明,渲染,定点造型等多种舞台效果。
7、具有舞台电动升降吊杆及幕布系统,舞台电动升降吊杆设备能够为灯具及舞台幕布提供安装环境,并提供升降或开合的电动控制;舞台幕布能够有效装饰舞台,提升舞台效果。
五、相应子系统1、中央控制系统中控系统通过网口、串口、红外、继电器、继电器等不同协议端口对各个系统设备进行统一控制和管理,运用控制终端,远程一体化智能操作。
在多功能厅中,系统众多,设备种类繁多,需要通过中控系统全方位集中管理化繁为简。
按照操作规范顺序,一键开启关闭系统设备;多个场景,一键切换,应用方便;单独控制设备开启关闭,节省时间;整体或区域音响音量微调,在会议用途中极为方便;各区域灯光明亮调节,利于各种场景变换;多个视频源自由切换,智能高效;记录摄像预置位,瞬间调用;2、音响系统多功能厅音响主要用于声音的拾取,并高保真还原放大,在多功能厅的多种用途里必需的系统。
论多功能厅堂沉浸式还音系统应用1.引言随着社会经济的发展,在建筑方面出现较大变化,建设时会将会议场所改成多功能厅,兼顾报告厅、学术讨论厅、培训教室,以及视频会议厅、娱乐演出大厅等功能。
多功能厅经过合理的布局,并随着微电技术的迭代发展,按需添加各种功能设备和采取相应的技术措施,使过去不易实现多功能的建筑成为可能,以达到多功能的使用目的。
现在多功能厅堂以其功能的多样性,用来举行各种会议活动、电影放映、戏剧表演、音乐演出等。
这种多功能大厅在形式上与剧场大体相同,都有舞台和观众厅两个空间,多数并设有乐池。
规模在多在500座以上,大的可达2000座。
而其中扩声系统的建设是多功能厅堂实现各种扩声功能的重要一环,主要作用是将会议发言、学术报告、娱乐演出、电影放映等音频信号通过集中扩声将声音清晰地传输、真实还原,同时保证场内有足够的声压级(Sound Pressure Level,SPL)、均匀的声场分布(Sound field distribution)、足够的语言清晰度(Speech intelligibility/Speech articulation),使所有人员都能听到、听清发言内容。
同时根据会议需要,还需要在会议间隙播放其它音乐等音频内容,用以调节会场的气氛。
2.沉浸式系统建设思路传统的多功能厅堂的扩声方式为单通道,左中右三声道等,导致观众的视觉和听觉感受不一致其效果声无法覆盖舞台区、声像定位不准确,不同位置的听感差异巨大,只有观众区中间位置效果最佳,人们往往都会抢座最佳观演区,也被人们熟称“皇帝位”,其他座位用户体验效果很差,无法使观众在观影过程中产生身临其境的感觉。
沉浸式还音系统包括沉浸式音频处理器及众多沉浸式音箱组成,并具备丰富的视音频接口可以和目前多数演出系统无缝对接,组成全沉浸式音视频系统,如临其境的音视频体验大大加强了沉浸式观演效果。
沉浸式还音系统支持连接通用网络交换机连接调音台与网络化音频矩阵来传输音频信号和控制信号,可以通过DANTE协议远程方式对音频信号的路由与效果自由化设置。
目录第一章总体概念 (3)第二章音频扩声系统设计 (4)一、设计思想 (4)二、设计指标 (5)三、系统设计原则 (7)四、专用声场分析软件EASE (8)第三章扩声设备性能、参数说明 (10)一、ALLEN&HEATH调音台 (10)二、主扩声音箱 (14)三、功率放大器 (16)四、Symetrix 数字处理器 (18)第四章会议系统配置设计说明 (19)一、380系列会议系统总述 (20)第五章灯光系统配置设计说明 (22)一、用户投资意愿 (22)二、设计说明 (22)三、设计配置 (23)四,设备性能简介 (23)五、全数字硅箱简介 (26)六、电脑调光台简介 (27)第六章智能系集中控制统设计说明 (30)一、工程建设目标 (31)二、系统功能及技术要求 (32)三、RTI中央控制系统 (36)第七章音响系统对土建预留预埋配合要求 (42)第八章施工组织设计 (44)一、工程技术要求 (44)二、调试前的准备 (47)三、音响系统的调试 (47)四、系统模拟运行 (50)五、调试结果和问题的记录 (51)六、工程中的疑难问题 (52)七、保证工程质量、安全、环保的主要技术措施 (53)八、文明施工的现场措施 (61)九、施工进度检查 (62)第九章著名工程案例 (63)一、著名项目工程图片集锦 (63)二、部分典型案例 (68)音视频扩声系统、灯光系统设计说明第一章总体概念随着信息时代的到来,计算机多媒体技术的迅猛发展,网络技术的普遍应用,大到世界各行业特定政府机关、国家政法机关或大型调度中心的建立,小到各工矿企业会议、技术报告及讲座的进行,对现代视讯展示、数码电声处理、自动化电器处理等组成的多媒体声光像系统的渴望越来越强烈,而传统的模拟电子技术很难满足人们在这方面的要求。
近几年迅速崛起多媒体声光像系统技术正在逐步成为适应这一需求的有效途径。
为此,我们根据现代会议室的实际应用和需求,采用最新的多媒体音视频产品和先进设计手段,提出本系统方案供用户选择和参考。
会议室音视频系统设计方案全面版课件目录一、内容概览 (3)1.1 项目背景与目标 (4)1.2 项目需求分析 (5)1.3 设计原则与方法 (6)二、音视频系统基础知识 (8)2.1 音频基础知识 (9)2.1.1 声音的特性 (10)2.1.2 音频处理技术 (12)2.2 视频基础知识 (13)2.2.1 视觉原理 (14)2.2.2 视频处理技术 (16)三、会议室音视频系统设计要素 (17)3.1 硬件系统设计 (19)3.1.1 声源设备 (19)3.1.2 扬声器系统 (20)3.1.3 摄像头与显示设备 (21)3.1.4 会议桌椅与环境布局 (23)3.2 软件系统设计 (25)3.2.1 音视频播放器 (27)3.2.2 会议控制软件 (29)3.2.3 管理与维护系统 (30)四、音视频系统配置方案 (31)4.1 根据需求选择合适的音视频设备 (33)4.2 配置多个音视频源以提供灵活选择 (34)4.3 规划摄像头与显示设备的视角与位置 (35)4.4 安排合理的会议室布局与声学环境 (37)五、音视频系统安装与调试 (39)5.1 硬件安装步骤与注意事项 (39)5.2 软件安装与配置过程 (41)5.3 系统调试与测试方法 (42)六、音视频系统使用指南与操作说明 (44)6.1 系统启动与操作界面介绍 (46)6.2 常用功能操作方法 (48)6.3 遇到问题与故障排除方法 (49)七、音视频系统维护与升级建议 (50)7.1 日常保养与维护任务 (51)7.2 系统升级与扩展方案 (51)八、总结与展望 (52)8.1 项目成果总结 (54)8.2 发展前景与趋势分析 (55)一、内容概览本课件旨在为您提供一份全面且详细的会议室音视频系统设计方案,以帮助您了解会议室音视频系统的基本概念、设计原则、设备选择、安装调试以及后期维护等方面的内容。
通过本课件的学习,您将能够掌握会议室音视频系统设计的关键要素,为您的项目提供有力的支持。
