300mm四辊精密合金冷轧机讲解

四辊轧机工作原理
四辊轧机是一种常见的金属加工设备，它通过四个辊子在金属板材上的压力和摩擦力，将金属板材进行塑性变形和改变形状的过程。

该设备由上下两个工作辊和两个支撑辊组成，工作辊是主要起作用的辊子，支撑辊则起到辅助和支撑的作用。

具体的工作原理如下：
1. 将待加工的金属板材放置于两个工作辊之间，并轻轻按住以防止偏移。

2. 开启四辊轧机，辊子开始转动。

其中，两个工作辊相对转动，形成一对相互作用的力，压在金属板材上。

3. 由于辊子的转动速度和方向一致，金属板材受到两个工作辊的挤压，产生塑性变形。

其中，顶工作辊向下挤压，底工作辊向上挤压。

4. 金属板材在经过两个工作辊的压力作用下，发生塑性变形，形成所需的形状和尺寸。

5. 同时，两个支撑辊起到辅助和支撑的作用，通过对金属板材施加平稳的压力，保持板材平衡和稳定。

6. 金属板材经过四辊轧机后，可以得到满足要求的形状和尺寸，达到预期的加工效果。

总的来说，四辊轧机通过两个工作辊的相对转动和对金属板材的压力作用，使金属板材发生塑性变形和改变形状的过程，实现对金属板材的加工和成型。

四辊轧机工作原理四辊轧机是一种常用的金属加工设备，主要用于金属材料的轧制和加工。

它的工作原理是通过四个辊子的旋转和夹紧，将金属材料置于辊子之间进行连续的轧制，从而实现对金属材料的塑性变形和形状调整。

四辊轧机主要由上辊和下辊组成，它们分别位于金属材料的上方和下方，可以通过液压系统进行垂直上下移动。

两个辊子之间还有两个辊子，称为中间辊。

四个辊子的运动可以由液压系统控制，通过操作人员的指令进行协调运动。

四辊轧机的工作过程通常包括以下几个步骤：1.上辊下降：当金属材料放置在四辊轧机上时，首先通过液压系统将上辊下降到金属材料的上方。

上辊的下降速度和力量可以根据金属材料的厚度和硬度进行调节。

2.材料进料：通常使用轧杆或液压系统控制金属材料沿着轧机的进料方向移动。

进料速度和力量也可以根据具体的加工要求进行调整。

3.辊子旋转：当金属材料进入四辊轧机之后，上辊和下辊开始旋转。

上辊和下辊的旋转速度通常相同，但也可以根据需要进行调整。

4.材料轧制：随着辊子的旋转，上辊和下辊逐渐夹紧金属材料，使其通过中间辊之间的缝隙。

由于辊子的旋转，金属材料受到辊子的挤压和拉伸力，从而发生塑性变形。

5.材料出料：当金属材料通过辊子之间的缝隙后，上辊上升，金属材料从四辊轧机的出料端滑出。

通常，出料速度较慢，并且可以根据需要进行调整。

四辊轧机的工作原理可以总结为：通过上辊和下辊的夹紧和旋转，将金属材料置于中间辊之间进行连续轧制。

通过控制辊子的运动和加工参数，可以实现金属材料的塑性变形和形状调整。

四辊轧机具有以下几个优点：1.高效率：四辊轧机可以连续进行轧制，可以实现高效的金属加工和生产。

2.精度高：四辊轧机可以实现对金属材料的精确控制，可以得到高精度的产品。

3.可广泛应用：四辊轧机可以用于不同类型的金属材料，包括钢材、铝材、铜材等。

4.节省能源：四辊轧机的辊子运动由液压系统控制，可以有效地节约能源。

总之，四辊轧机是一种常用的金属加工设备，通过辊子的旋转和夹紧实现对金属材料的连续轧制。

四辊冷轧机1. 引言四辊冷轧机是一种常见的金属加工设备，主要用于对金属板材进行冷轧加工。

它具有高效、高精度和高质量的特点，在金属制造和加工行业中得到了广泛的应用。

本文将对四辊冷轧机的原理、结构、工作过程和应用领域进行介绍。

2. 原理四辊冷轧机采用轧辊将金属板材进行压制和拉伸的方法，使原始板材获得所需尺寸和性能。

它的主要原理是通过调整辊缝的大小和轧制力的施加，将金属板材在多次通过轧辊的压制下逐渐变薄，并改变其晶粒结构，从而获得更好的力学性能和表面质量。

3. 结构四辊冷轧机主要由上辊系、下辊系、传动系统和控制系统组成。

上辊系和下辊系分别由两个辊缸、一个辊座和一对辊缝调节系统组成。

传动系统主要由主电机、减速机和传动装置组成。

控制系统则负责控制整个冷轧过程，包括辊缝调节、传动装置的控制和轧辊的运行状态监控等。

4. 工作过程四辊冷轧机的工作过程主要包括辊缝调节、上下辊系的压制和轧制力的施加。

首先，通过辊缝调节系统调整好上下辊系的辊缝大小，确保其与要轧制的板材厚度相匹配。

然后，主电机带动传动系统，使上辊系和下辊系分别进行压制。

在轧制过程中，通过控制系统监测轧机的运行状态，并根据需要进行调整。

最后，经过多次轧制后，金属板材达到所需尺寸和性能。

5. 应用领域四辊冷轧机广泛应用于金属材料的冷轧加工领域，特别是在钢铁工业中得到了广泛的应用。

它主要用于生产冷轧钢板、冷轧铝板、冷轧不锈钢板等金属板材产品。

这些产品被广泛应用于汽车制造、建筑业、工程机械制造、船舶制造以及家电制造等行业，其精度和质量要求都非常高。

6. 结论四辊冷轧机作为一种重要的金属加工设备，在金属制造和加工行业中发挥着重要作用。

它通过轧辊对金属板材进行压制和拉伸，使其达到所需尺寸和性能。

具备高效、高精度和高质量的特点，适用于生产各种金属板材产品。

随着工业的不断发展和对金属制品质量要求的提高，四辊冷轧机的应用将会越来越广泛。

300mm 四辊精密合金带材可逆冷轧机技术规格书本四辊可逆冷轧机组主要用于精密合金带材的轧制。

冷轧带材的平直度、厚度公差、表面质量及板形要求符合同类产品国际和国家标准。

一、机组主要技术参数1. 轧制材料：精密合金带材σs=450Mpa2. 来料最大厚度：1.5mm3. 来料最大宽度:130mm4. 来料带卷内径：Φ508mm5. 带卷最大外径：Φ1000mm6. 最大卷重：600kg7. 成品带卷厚度范围：≤0.1～1.0mm8. 成品厚度精度：±2μ（δ≤0.1mm），±１%（δ=1.0mm）9. 带材板面平直：30~45I10. 带卷塔形≤4mm，每层间≤±0.8mm（与来料一致）11. 轧制速度：0~150m/min12. 最大轧制力：1700KN13. 最大轧制力矩：kg·m14. 卷取张力：0.3~3KN，2~25KN15. 工艺冷却润滑方式：乳化液油温及自动控制精度40~50℃16. 张力精度：在稳速下为：最大张力值时±1%，最小张力值时±3%在加速和减速时为：最大张力值时±3%，最小张力值时±5%17. 轧制速度精度：±0.1%18. 轧辊尺寸：工作辊φ105~95×300mm二、轧制工艺轧制工艺流程（见附图1）图1：轧制工艺流程图三、装备水平及特点本四辊轧机作为一台具有使用性能好和技术水平高的带材冷轧机，其配套设备的电气、仪表、液压、润滑等部分也相应采用了国际一流的或国内的精品，使整机达到国内领先、国际先进水平。

1、机械设备1）四辊轧机结构先进合理；采用支撑辊传动；2）轧机配置了较为完善的的弯辊系统；3）轧机轴承、液压系统的泵、阀等部件均选用国内知名厂家的名牌产品，大大提高了轧机运行的稳定性；4）全部传动系统的齿轮均为硬面齿，运行平稳，噪音小，寿命长；5）轧机设备采用了液压压下和液压传动，提高了轧机的机械化、自动化水平，可称之为全液压轧机。

北京科技大学科技成果——四辊精密冷轧机
成果简介
由北京科技大学机械和信息两学院与上海冶金设备总厂联合开发的四辊精密冷轧机已经在生产上成功应用多年。

对厚度0.1mm的带钢，厚差在±4μm以内。

主传动稳速精度<1%。

经上海市科委鉴定，达国际先进水平，获上海冶金科技一等奖。

技术特点
采用支承辊传动，工作辊直径小；
采用整体式机架，增大轧机刚度；
采用快速换辊装置，提高工作效率；
采用全液压推上AGC装置，位置分辨精度<1μm，频宽11.87Hz；
备有辊缝仪直接测量辊缝系统，当量刚度提高2.8-12倍；
计算机控制采用实时多任务系统，具有监控AGC，予控AGC，张力AGC，恒张力复合控制，加减速补偿，支承辊偏心补偿，操作自动化等系统功能。

应用范围
可用于一般带钢、薄带钢和有色金属带材生产。

经济效益及市场分析
一般为进口同类设备价格的三分之一或更低。

根据不同规格，年效益几百万至千万元以上。

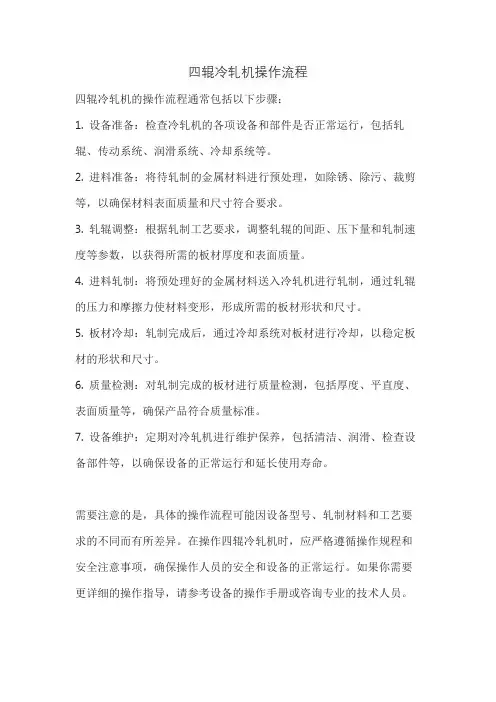

四辊冷轧机操作流程
四辊冷轧机的操作流程通常包括以下步骤：
1. 设备准备：检查冷轧机的各项设备和部件是否正常运行，包括轧辊、传动系统、润滑系统、冷却系统等。

2. 进料准备：将待轧制的金属材料进行预处理，如除锈、除污、裁剪等，以确保材料表面质量和尺寸符合要求。

3. 轧辊调整：根据轧制工艺要求，调整轧辊的间距、压下量和轧制速度等参数，以获得所需的板材厚度和表面质量。

4. 进料轧制：将预处理好的金属材料送入冷轧机进行轧制，通过轧辊的压力和摩擦力使材料变形，形成所需的板材形状和尺寸。

5. 板材冷却：轧制完成后，通过冷却系统对板材进行冷却，以稳定板材的形状和尺寸。

6. 质量检测：对轧制完成的板材进行质量检测，包括厚度、平直度、表面质量等，确保产品符合质量标准。

7. 设备维护：定期对冷轧机进行维护保养，包括清洁、润滑、检查设备部件等，以确保设备的正常运行和延长使用寿命。

需要注意的是，具体的操作流程可能因设备型号、轧制材料和工艺要求的不同而有所差异。

在操作四辊冷轧机时，应严格遵循操作规程和安全注意事项，确保操作人员的安全和设备的正常运行。

如果你需要更详细的操作指导，请参考设备的操作手册或咨询专业的技术人员。

四辊可逆轧机工作原理嘿，朋友！你有没有想过那些又厚又硬的金属板材是怎么变得又薄又平整的呢？今天我就来给你讲讲四辊可逆轧机这个神奇的家伙的工作原理，可有趣啦！我有个朋友叫小李，他就在一家轧钢厂工作。

有一次我去他那儿参观，第一次见到四辊可逆轧机的时候，我就被它那庞大的身躯给震撼到了。

这四辊可逆轧机啊，就像一个超级大力士，专门来驯服那些不听话的金属材料。

那这四辊可逆轧机到底是怎么工作的呢？咱先来说说它的构造吧。

这四辊可逆轧机，顾名思义，有四个辊子呢。

上下各两个辊子，就像两对好搭档。

上面的两个辊子和下面的两个辊子相互配合，这可是有大讲究的。

想象一下，那些厚厚的金属板材就像一个个倔强的大汉，要想让它们乖乖听话变薄变平整可不容易。

当要开始轧制的时候，金属板材就被送进这四个辊子中间。

这四个辊子可不是静止不动的哦。

下面的两个辊子就像坚固的基石，稳稳地支撑着整个轧制过程。

它们转动起来，就像是在为即将开始的表演打着节奏。

而上面的两个辊子呢，它们就像两只强有力的大手，用力地压向下面的金属板材。

这个压力可不得了，就像是给那些金属大汉来了个下马威。

这时候的金属板材啊，在上下辊子的夹击下，开始发生变化。

它就像一块面团，在擀面杖的作用下，慢慢地被擀薄。

可是这金属板材可比面团硬多啦，这就得靠四辊可逆轧机强大的力量。

我记得我问小李，这四个辊子的转速都是一样的吗？小李笑着跟我说：“这你可就外行了。

”他告诉我，这四个辊子的转速是有一定的配比关系的。

就像一个团队里，大家都有各自的分工一样。

如果转速搭配不好，那这金属板材就可能被轧得歪七扭八的，那就糟糕了。

在轧制的过程中，这四辊可逆轧机还可以来回轧制呢，这就是它“可逆”的妙处。

就好比你做一件事情，发现做得不太好，还可以回过头来重新做一遍。

这金属板材经过一次轧制后，如果还不够薄或者不够平整，那就可以再把它送回到四辊之间，再来一次。

这就像一个精益求精的工匠，一遍又一遍地打磨自己的作品，直到满意为止。

四辊轧机工作原理
四辊轧机是一种常见的金属加工设备，它主要用于对金属板材进行轧制加工，使其具有一定的形状和尺寸。

四辊轧机通过四个辊子的不同运动来实现金属板材的加工，其工作原理主要包括进料、压下、轧制和出料四个步骤。

首先，金属板材经过预处理后被送入四辊轧机的进料口。

在进料过程中，辊子的运动会将金属板材引导到合适的位置，以确保后续的加工可以顺利进行。

进料过程需要保证金属板材的位置和角度能够被准确地控制，以避免发生不必要的事故和浪费。

接下来是压下的过程，四辊轧机通过调整辊子的位置和压力来将金属板材压制到所需的厚度。

在这个过程中，辊子的运动速度和压力需要被精确地控制，以确保金属板材可以被均匀地压制，避免出现厚薄不均的情况。

然后是轧制的过程，四辊轧机通过调整辊子的间距和角度来使金属板材得到所需的形状。

在这个过程中，辊子的运动需要被精确地同步，以确保金属板材可以被均匀地轧制，避免出现形状不符合要求的情况。

最后是出料的过程，经过压下和轧制后的金属板材被送出四辊轧机的出料口。

在出料过程中，需要确保金属板材可以被顺利地取出并堆放在合适的位置，以便后续的加工和运输。

总的来说，四辊轧机通过精确地控制辊子的运动来实现金属板材的加工，其工作原理包括进料、压下、轧制和出料四个步骤。

在实际操作中，需要严格遵守操作规程，确保设备的安全运行，同时也需要不断地优化工艺参数，以提高加工效率和产品质量。

四辊轧机简介用途四辊轧机，这可是个挺神奇的家伙呢！你要是没接触过轧机这玩意儿，可能听着就觉得很陌生，就像突然听到一个来自外太空的名词似的。

不过呀，等我给你唠唠，你就会觉得它还挺有意思的。

四辊轧机呢，从它的名字就能猜到个大概，它有四个辊子。

这四个辊子可不是随便凑在一起玩的，它们可有大用处。

这就好比一个团队，每个成员都有自己独特的任务，缺了谁都不行。

两个大辊子在外面，像两个大力士一样，主要负责承担压力；两个小辊子在中间，就像两个机灵的小助手，它们可以帮助调整轧制的精度。

那这四辊轧机都能干啥呢？它的用途可广泛啦！比如说在钢铁行业，你看那些粗大的钢坯，就像一个个笨笨的大铁块，经过四辊轧机这么一加工，就像被施了魔法一样，变成了又薄又长的钢带。

这钢带用处可多了，能用来做汽车外壳呢。

汽车外壳就像是汽车的衣服，要是没有四辊轧机把钢带轧得那么平整光滑，汽车的“衣服”得多难看呀，就像我们人穿了一身皱巴巴的衣服，那多不体面啊。

在有色金属加工领域，四辊轧机也是个大功臣。

像铜、铝这些金属，本来是块状或者比较厚的板材，四辊轧机就能把它们轧制成各种厚度和形状的板材或者带材。

这就像把一块厚厚的面团，通过擀面杖擀成又薄又平的面片一样。

只不过四辊轧机这个“擀面杖”可高级多了，它能把金属加工得非常精确。

还有啊，在一些高端材料的生产中，四辊轧机也发挥着不可替代的作用。

比如说那些用于航空航天的特殊合金材料，对材料的厚度、平整度和内部结构要求极高。

四辊轧机就像一个超级严格的工匠，把这些材料精心加工，确保它们能够符合航空航天的高标准要求。

如果没有四辊轧机，那些航天飞机的零件、卫星的外壳，怎么能达到那么高的质量要求呢？就好比盖高楼大厦，如果没有好的建筑工具把建筑材料加工好，这高楼能盖得起来吗？肯定不行啊。

再说说我们日常生活中的一些小物件，像那些漂亮的金属装饰品，说不定也是四辊轧机的功劳呢。

那些精致的小金属片，可能就是从比较大的金属块经过四辊轧机的加工才变得那么小巧玲珑的。

四辊卷板机的工作原理四辊卷板机是一种用于金属材料的卷曲加工设备，通过四个辊筒对金属板材进行连续压制和卷曲，实现对金属板材的卷曲成型。

它主要由机架、驱动系统、辊筒系统、润滑系统和控制系统等组成。

下面将详细介绍四辊卷板机的工作原理。

1. 机架四辊卷板机的机架是设备的基础框架，用于支撑和固定其他部件。

通常采用钢结构焊接而成，具有足够的刚度和稳定性。

机架上还安装有辊筒系统和驱动系统等关键组件。

2. 驱动系统四辊卷板机的驱动系统由电动机、减速器和传动机构组成。

电动机提供动力，减速器将电动机的高速旋转转换为辊筒的低速旋转，传动机构将转动力传递给辊筒系统。

驱动系统的性能决定了卷板机的工作效率和稳定性。

3. 辊筒系统四辊卷板机的辊筒系统是实现卷曲加工的核心部件，它包括上辊筒、下辊筒、侧辊和支撑辊。

四个辊筒分别位于机架的上部和下部，并通过滚动摩擦与金属板材接触。

辊筒的直径和材质根据卷曲工艺和金属板材的要求进行选择。

•上辊筒：上辊筒位于辊筒系统的上方，可以自由调整升降位置。

它通过上下移动来调整卷曲过程中的压力大小，并实现对金属板材的弯曲。

•下辊筒：下辊筒位于辊筒系统的下方，固定不动。

它是金属板材的支撑点，承受着卷曲过程中的挤压力。

•侧辊：侧辊位于辊筒系统的两侧，通过平移移动来调整卷曲工艺中的侧向压力。

侧辊的移动可以实现对金属板材两侧的定向弯曲。

•支撑辊：支撑辊位于辊筒系统的两侧，用于支撑金属板材避免局部弯曲和变形。

4. 润滑系统四辊卷板机的润滑系统用于减少辊筒和金属板材之间的摩擦，从而降低能耗和延长设备寿命。

润滑系统通常包括油泵、油箱、油管和喷嘴等。

当辊筒旋转时，油泵将润滑油送入喷嘴，再通过喷嘴喷洒到辊筒和金属板材的接触面，形成一层润滑膜。

5. 控制系统四辊卷板机的控制系统用于控制设备的运行和操作。

控制系统由PLC（可编程逻辑控制器）和人机界面组成。

PLC接收输入信号，并根据预设的程序和参数控制驱动系统和辊筒系统的运行状态。
