ME6206系列低压差电压稳压器

Low power consumption,Low ESR patible ME6206 SeriesProduct Supply ME6206A 8 uA ME6206K180 uASelection Guide深Pin ConfigurationPin AssignmentME6206Axx/ ME6206KxxPinM3 P P1 XT SOT23-3SOT89-3SOT89-3SOT23 TO-92Name Function 1 1 2 1 1 Vss Ground 2 3 1 2 3 VoutOutput 32332VininputAbsolute Maximum RatingsParameter Symbol DescriptionUnits Input Voltage V IN 6.5 V Output Current I out 500mA Output VoltageV out Vss-0.3 ~ Vout+0.3V SOT23-3Pd 300 mW SOT89-3 Pd 500 mW SOT23 Pd 300 mW Power DissipationTO-92Pd 500 mW Operating Ambient T emperatureT Opr -25 ~ +85 ℃ Storage TemperatureT stg-40 ~ +125℃深圳四海恒通科技ww w .g o f o t e ch .c o mBlock DiagramME6206A15O科技o mME6206A18O OME6206A30OOME6206K33O Note :1. V OUT (T) ：Specified Output Voltage2.V OUT (E) ：Effective Output Voltage ( le. The output voltage when “V OUT (T)+1.0V”is provided at the Vin pin whilemaintaining a certain Iout value.)3.V dif ：V IN1 –V OUT (E)’V IN1 ：The input voltage when V OUT (E)’ appears as input voltage is gradually decreased.V OUT (E)’=A voltage equal to 98% of the output voltage whenever an amply stabilized Iout {V OUT (T)+1.0V} is input.深wwType Characteristics（1） Output CurrentVS.Output Voltage （VIN=Vout+1, Ta = 25 °C ） ME6206A18PGME6206A28PGME6206A30PGME6206A33PG（2）Input VoltageVS.Output Voltage （Ta = 25 °C ）ME6206A18PG ME6206A28PGME6206A30PG ME6206A33PG（3）Output Current VS.Droput Voltage（VIN=Vout+1V,Ta = 25 °C）ME6206A18PG ME6206A28PGME6206A30PG ME6206A33PG（4）Input Voltage VS. Supply Current（Ta = 25 °C）ME6206A18PGME6206A28PGME6206A30PGME6206A33PGPackaging Information ●SOT89-3●SOT23-3深圳四海恒通科技w w w.g of o te ch.co m●SOT23 ●TO-92深圳四海恒通科技w w w.g of o te ch.co ml The information described herein is subject to change without notice.l Nanjing Micro One Electronics Inc is not responsible for any problems caused by circuits or diagramsdescribed herein whose related industrial properties, patents, or other rights belong to third parties. The application circuit examples explain typical applications of the products, and do not guarantee the success of any specific mass-production design.l Use of the information described herein for other purposes and/or reproduction or copying without theexpress permission of Nanjing Micro One Electronics Inc is strictly prohibited.l The products described herein cannot be used as part of any device or equipment affecting the humanbody, such as exercise equipment, medical equipment, security systems, gas equipment, or any apparatus installed in airplanes and other vehicles, without prior written permission of Nanjing Micro One Electronics Inc.l Although Nanjing Micro One Electronics Inc exerts the greatest possible effort to ensure high qualityand reliability, the failure or malfunction of semiconductor products may occur. The user of these products should therefore give thorough consideration to safety design, including redundancy, fire-prevention measures, and malfunction prevention, to prevent any accidents, fires, or community damage that may ensue.深圳四海恒通科技ww w.go f o te ch .c o m。

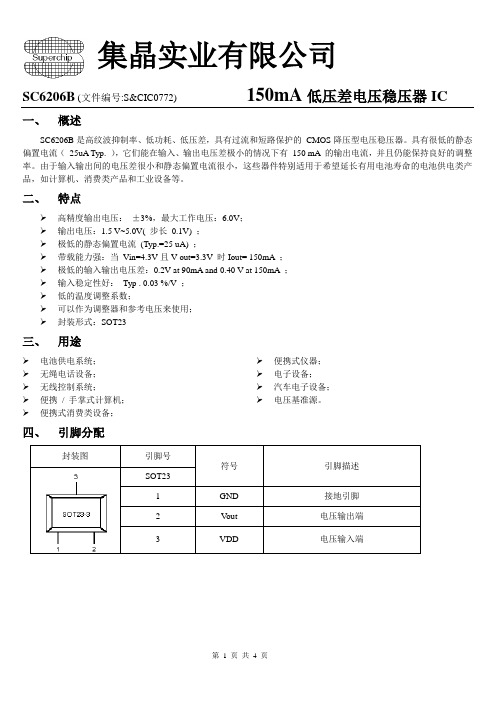

SC6206B (文件编号:S&CIC0772) 150mA低压差电压稳压器IC一、概述SC6206B是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS降压型电压稳压器。

具有很低的静态偏置电流（25uA Typ. ），它们能在输入、输出电压差极小的情况下有150 mA 的输出电流，并且仍能保持良好的调整率。

由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长有用电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。

二、特点高精度输出电压：±3%，最大工作电压：6.0V；输出电压：1.5 V~5.0V( 步长0.1V) ；极低的静态偏置电流(Typ.=25 uA) ；带载能力强：当Vin=4.3V且V out=3.3V 时Iout= 150mA ；极低的输入输出电压差：0.2V at 90mA and 0.40 V at 150mA ；输入稳定性好：Typ . 0.03 %/V ；低的温度调整系数；可以作为调整器和参考电压来使用；封装形式：SOT23三、用途电池供电系统；无绳电话设备；无线控制系统；便携/ 手掌式计算机； 便携式消费类设备； 便携式仪器； 电子设备；汽车电子设备； 电压基准源。

四、引脚分配SC6206B (文件编号:S&CIC0772) 150mA低压差电压稳压器IC 五、功能块框图六、主要参数及工作特性SC6206B (文件编号:S&CIC0772) 150mA低压差电压稳压器IC注: 1. V OUT (T) ：规定的输出电压2. V OUT (E) ：有效输出电压( 即当I OUT保持一定数值，V IN = (V OUT (T)+1.0V) 时的输出电压3. V dif：V IN1–V OUT (E) ’V IN1：逐渐减小输入电压，当输出电压降为V OUT (E) 的98% 时的输入电压。

V OUT(E) ’ = V OUT (E) ×98%七、极限参数SC6206B (文件编号:S&CIC0772) 150mA低压差电压稳压器IC 八、典型应用九、封装尺寸。

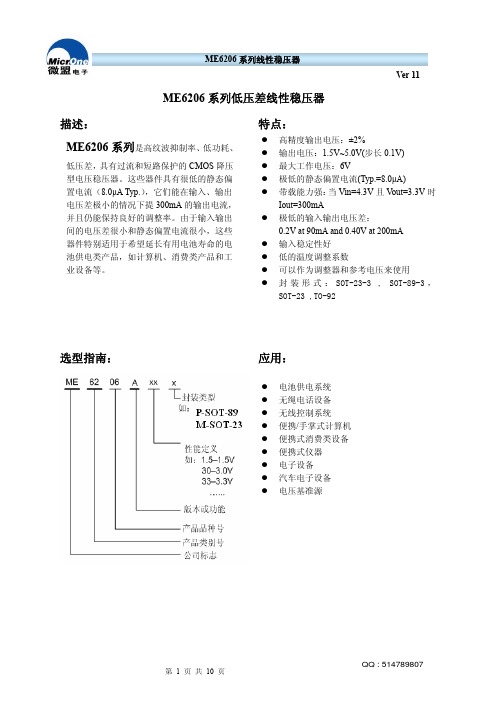

Ver 12ME6206系列低压差线性稳压器描述： 特点：选型指南： 应用：ME6206系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS 降压型电压稳压器。

这些器件具有很低的静态偏置电流（8.0μA Typ.），它们能在输入、输出电压差极小的情况下提300mA 的输出电流，并且仍能保持良好的调整率。

由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长有用电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。

z 高精度输出电压：±2%z 输出电压：1.5V~5.0V(步长0.1V) z 最大工作电压：6Vz 极低的静态偏置电流(Typ.=8.0μA) z 带载能力强：当Vin=4.3V 且V out=3.3V 时 Iout=300mAz 极低的输入输出电压差：0.2V at 90mA and 0.40V at 200mA z 输入稳定性好 z 低的温度调整系数z 可以作为调整器和参考电压来使用z 封装形式：SOT-23-3 , SOT-89-3，SOT-23 ,TO-92z 电池供电系统 z 无绳电话设备 z 无线控制系统z 便携/手掌式计算机 z 便携式消费类设备 z 便携式仪器 z 电子设备 z 汽车电子设备 z 电压基准源Ver 12引脚排列图：引脚分配图：ME6206Axx引脚号M3 P P1 X T 符号引脚描述SOT-23-3 SOT-89-3 SOT-89-3 SOT-23 TO-921 12 1 1 Vss 接地引脚 23 1 2 3 V out 电压输出端 3 2 3 3 2 Vin 电压输入端功能块框图：极限参数：参数 符号 极限值 单位Vin 脚电压V IN 6.5 V V out 脚电流I out 500 mA V out 脚电压V out Vss-0.3 ~ V out+0.3 V SOT-23-3 Pd 300 mWSOT-89-3 Pd 500 mWSOT-23 Pd 300 mW 允许最大功耗TO-92 Pd 500 mW工作温度T Opr -25 ~ +85 ℃Ver 12主要参数及工作特性：ME6206A15OVer 12 ME6206A28OVer 12 ME6206A33O注: 1.V OUT (T) ：规定的输出电压2.V OUT (E) ：有效输出电压 ( 即当I OUT保持一定数值，V IN = (V OUT (T)+1.0V)时的输出电压3.V dif：V IN1 –V OUT (E)’V IN1：逐渐减小输入电压，当输出电压降为V OUT (E) 的98%时的输入电压。

ME6206A ME6206A系列低压差线性稳压器概述ME6206A系列是高精度、低功耗、采用CMOS技术制造的正电压稳压器。

这些器件提供大电流，具有显著的小电压差。

该系列与低ESR陶瓷电容器兼容，限流器的折返电路也作为短路保护输出电流限制器和输出引脚。

特点●高精度输出电压：±1%●输出电压：1.0V~5.0V●最大工作电压：6V●极低的静态偏置电流(Typ.=6.0μA)●带载能力强：当Vin=4.3V且Vout=3.3V时Iout=300mA●极低的输入输出电压差：200mV@ I OUT =100mA400mV@ I OUT =200mA●输入稳定性好●可以作为调整器和参考电压来使用应用场合●通信工具●移动电话●便携式游戏●便携式AV系统●摄像机/视频系统●参考电压源封装形式●3-pin SOT89-3，SOT23-3，SOT23，TO92典型应用图选购指南ME 62 06 A XX X G环保标识封装形式M3：SOT23-3X：SOT23P：SOT89-3T：TO-92输出电压功能产品品种号产品类别号公司标志注：此产品目前有十五种电压值：1.0V、1.2V、1.3V、1.4V、1.5V、1.8V、2.0V、2.5V、2.7V、2.8V、3.0V、3.3V、3.6V、3.8V、5.0V。

如果您需要其他电压值和封装形式的产品，请联系我司销售人员产品脚位图123SOT23/SOT23-3 SOT89-3 TO92脚位功能说明注：P 和P1在打印上的区别为P: , P1:芯片功能示意图V INV OUTV SS绝对最大额定值电气参数OO注: 1.V OUT (T) ：规定的输出电压2.V OUT (E) ：有效输出电压( 即当I OUT保持一定数值，V IN = (V OUT (T)+1.0V)时的输出电压3.V dif：V IN1–V OUT(E)’V IN1：逐渐减小输入电压，当输出电压降为V OUT (E) 的98%时的输入电压。

LED照明通信系统的设计与实现崔远慧;包伟;牟俊;王智森【摘要】设计了一款用于室内点对点单向无线传输的光通信系统.该系统采用白光LED作为传输载体,STM32作为主控单元,开关键控驱动作为基本调制方式,在满足室内照明的前提下,设计了发射与接收装置电路、LED调制发射电路、接收解调电路、信号放大电路、电源模块电路.制作的样机系统最终实现了对26个字母连续每隔1s传输1000次,传输记录140cm、误码率为零的测试.【期刊名称】《光通信技术》【年(卷),期】2016(040)002【总页数】4页(P33-36)【关键词】可见光通信;开关键控调制;LED;STM32【作者】崔远慧;包伟;牟俊;王智森【作者单位】大连工业大学集成测控技术研究所,辽宁大连116034;大连工业大学集成测控技术研究所,辽宁大连116034;大连工业大学集成测控技术研究所,辽宁大连116034;大连工业大学集成测控技术研究所,辽宁大连116034【正文语种】中文【中图分类】F276.3LED具有可频繁开关、连续调光及光电响应速度快等特点，人们在利用LED作为照明光源的同时，将信号调制到LED上进行无线传输的可见光通信（Visible Light Communication，VLC）技术已经成为研究的热点之一[1-3]。

1998年，香港大学的G.Pang首次提出采用LED交通指示灯作为通信光源，为车辆传输语音信号[4]，之后，各国的研究人员相继对白光LED作为通信载体进行细致的研究[5,6]。

2000年，Y.Tanaka,S采用LED台灯作为通信光源，对白光LED作为可见光通信光源进行了初步实验研究[7]。

2009年，H.Elgala,R.Mesleh等人研究了短距离室内可见光通信的信噪比和信道编码的误码率性能[8,9]。

国内在可见光通信领域的研究起步相对较晚，从2006年起，国内的暨南大学等高校的科研人员开始了对LED作为照明和通信光源的可行性研究[10,12]。

①高精度输出电压：±2%；②输出电压：1.5V-5.0V（步进V);③极低的静态偏置电流（Type=8.0uA）；④带载能力强：当Vin=4.3V 且 Vout=3.3V时 Iout=250mA;⑤极低的输入输出电压差：0.2V at 90mA and 0.40V at 200mA;⑥输入稳定性好：Typ：0.03%V；⑦低的温度调整系数；⑧可以作为调整器和参考电压来使用；⑨封装形式：SOT23-3，SOT89-3，SOT23 TO92 。

2、产品描述AD6206A系列是高精度、低功耗、采用CMOS技术制造的正电压稳压器。

这些器件提供大电流，具有显著的小电压差。

该系列与低ESR陶瓷电容器兼容，限流器的折返电路也作为短路保护输出电流限制器和输出引脚。

3、应用领域█ 通信工具█ 移动电话█便携式游戏█便携式AV系统█摄像机/视频系统█参考电压源3、典型应用4、主要参数及工作特征AD6206A30/33AD6206A15注：1.VOUT (T) ：规定的输出电压2.VOUT (E) ：有效输出电压 ( 即当IOUT保持一定数值，VIN = (VOUT (T)+1.0V)时的输出电压。

)3.Vdif ：VIN1 –VOUT (E)’VIN1 ：逐渐减小输入电压，当输出电压降为 VOUT (E) 的98%时的输入电压。

 VOUT (E)’= VOUT (E)X98%5、极限参数6、引脚排列图低压差电压稳压器电路产品说明书 AD6206A8、封装外观尺寸SOT23-3 3000/盘SOT89-31000/盘。
