做一个角等于已知角

用尺规作角教案2.4 用尺规作角教学目的：1、经历尺规作角的过程，进一步培养学生的动手操作能力，增强学生的数学应用和研究意识.2、能按作图语言来完成作图动作，能用尺规作一个角等于已知角.教学重点：能按作图语言来完成作图动作，能用尺规作一个角等于已知角.教学难点：作图步骤和作图语言的叙述，及作角的综合应用.教学过程：一、问题的提出：如图，要在长方形木板上截一个平行四边形，使它的一组对边在长方形木板的边缘上，另一组对边中的一条边为AB.(1)请过点C画出与AB平行的另一条边(2)如果你只有一个圆规和一把没有刻度的直尺，你能解决这个问题吗?二、.新课：(师生一起，边讲边练)内容一：(请按作图步骤和要求操作，别忘了留下作图痕迹哦!)(一)用尺规作一个角等于已知角.(1)已知：ang;AOB，求作：ang;AOB，使ang;AOB=ang;AOB.(2)已知：ang; ，求作：ang;AOB，使ang;AOB=ang; .(二)用尺规作一个角等于已知角的倍数：(3)已知：ang;1，求作：ang;MON，使ang;MON=2ang;1;ang;COD，使ang;COD=3ang;1.(三)用尺规作一个角等于已知角的和：(4)已知：ang;1、ang;2、ang;3.求作：①ang;AOB，使ang;AOB=ang;1+ang;2;②ang;POQ，使ang;POQ=ang;1+ang;2+ang;3;③ang;MON，使ang;MON=2ang;1+ang;2.(四)用尺规作一个角等于已知角的差：已知：ang;a、ang;beta;、ang;gamma;.求作：①ang;AOB，使ang;AOB=ang;a-ang;beta;;②ang;POQ，使ang;POQ=ang;a-ang;beta;-ang;gamma;;③求作一个角，使它等于2ang;beta;-ang;gamma;.(五)综合练习：(通过以下练习，意味着你掌握了作角的真本领，多动一下脑筋，你一定会完成得很出色的!)k(1)已知：线段AB、ang;a、ang;beta;.求作：分别过点A、点B作ang;CAB=ang;a、ang;CBA=ang;beta;.(2)如图，点P为ang;ABC的边AB上的一点，过点P 作直线EFBC.(3)已知：直线L和L外一点P，求作：一条直线，使它经过点P，并与已知直线L平行.(4)已知：△ABC，求作：直线MN，使MN经过点A，且MNBC.(5)如图，以点B为顶点，射线BA为一边，在ang;ABC 外再作一个角，使其等于ang;ABC.三、小结：今天我们学习了用尺规作一个角等于已知角，它是一个基本的作图方法.四、作业：第68页习题1(1)(2)具有相反意义的量学案有理数的加法与减法3更多初一数学教案请关注。

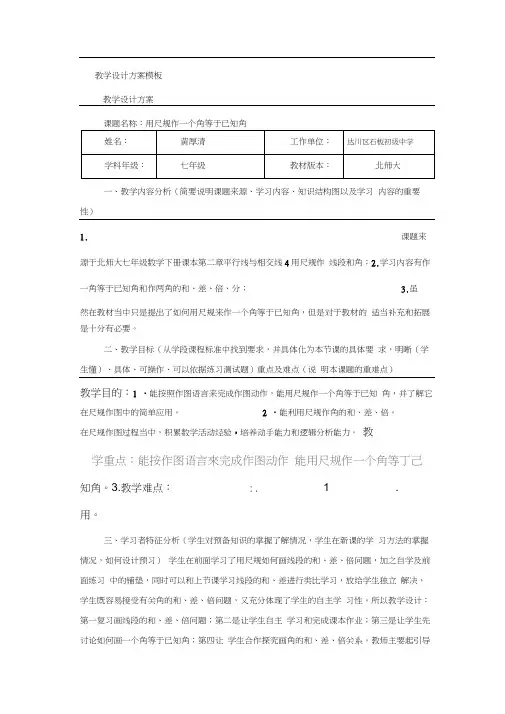

教学设计方案模板教学设计方案课题名称：用尺规作一个角等于已知角一、教学内容分析（简要说明课题来源、学习内容、知识结构图以及学习内容的重要性）1.课题来源于北师大七年级数学下册课本第二章平行线与相交线4用尺规作线段和角；2.学习内容有作一角等于已知角和作两角的和、差、倍、分；3.虽然在教材当中只是提出了如何用尺规来作一个角等于已知角，但是对于教材的适当补充和拓展是十分有必要。

二、教学目标（从学段课程标准中找到要求，并具体化为本节课的具体要求，明晰（学生懂）、具体、可操作、可以依据练习测试题）重点及难点（说明本课题的重难点）教学目的：1 •能按照作图语言来完成作图动作，能用尺规作一个角等于已知角，并了解它在尺规作图中的简单应用。

2 •能利用尺规作角的和、差、倍。

在尺规作图过程当中，积累数学活动经验，培养动手能力和逻辑分析能力。

教学重点：能按作图语言來完成作图动作能用尺规作一个角等丁己知角。

3.教学难点：:. 1 .用。

三、学习者特征分析（学生对预备知识的掌握了解情况，学生在新课的学习方法的掌握情况，如何设计预习）学生在前面学习了用尺规如何画线段的和、差、倍问题，加之自学及前面练习中的铺垫，同时可以和上节课学习线段的和、差进行类比学习，放给学生独立解决，学生既容易接受有关角的和、差、倍问题，又充分体现了学生的自主学习性。

所以教学设计：第一复习画线段的和、差、倍问题；第二是让学生自主学习和完成课本作业；第三是让学生先讨论如何画一个角等于已知角；第四让学生合作探究画角的和、差、倍关系。

教师主要起引导作用。

四、教学过程(设计本课的学习环节，明确各环节的子目标，画出流程图) 先复习作一条线段等于已知线段，然后设计了五个教学环节：情境引入探索发现，用尺规作一个角等于已知角，角的和、差、倍，课堂小结，布置作业。

第一环节情境引入探索发现活动内容：如图2—14,要在长方形木板上截一个平行四边形，使它的一组对边在原长方形木板的边缘上，另一组对边中的一条边为AB(1) 请过C点画出与AB平行的另一边。

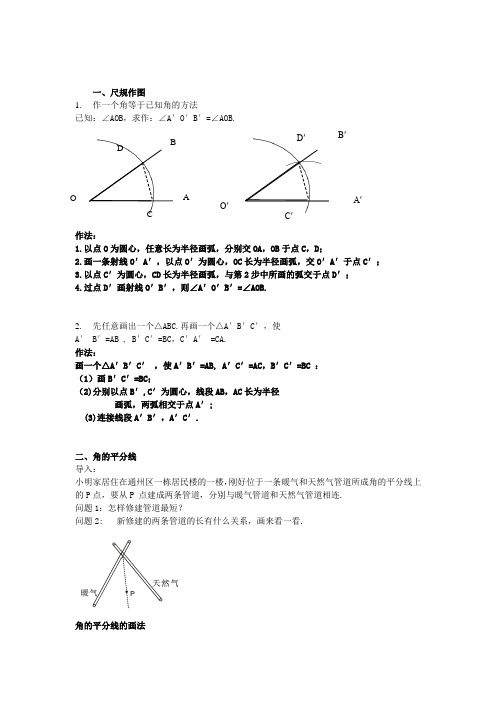

一、尺规作图1. 作一个角等于已知角的方法已知：∠AOB ，求作：∠A ′O ′B ′=∠AOB.作法：1.以点O 为圆心，任意长为半径画弧，分别交OA ，OB 于点C ，D ；2.画一条射线O ′A ′，以点O ′为圆心，OC 长为半径画弧，交O ′A ′于点C ′；3.以点C ′为圆心，CD 长为半径画弧，与第2步中所画的弧交于点D ′；4.过点D ′画射线O ′B ′，则∠A ′O ′B ′=∠AOB.2. 先任意画出一个△ABC.再画一个△A ′B ′C ′，使A ′B ′=AB , B ′C ′=BC ，C ′A ′ =CA.作法：画一个△A ′B ′C ′ ，使A ′B ′=AB, A ′C ′=AC ，B ′C ′=BC ：（1）画B ′C ′=BC ；（2)分别以点B ′,C ′为圆心，线段AB ，AC 长为半径画弧，两弧相交于点A ′;(3)连接线段A ′B ′，A ′C ′.二、角的平分线导入：小明家居住在通州区一栋居民楼的一楼，刚好位于一条暖气和天然气管道所成角的平分线上的P 点，要从P 点建成两条管道，分别与暖气管道和天然气管道相连.问题1：怎样修建管道最短？问题2: 新修建的两条管道的长有什么关系，画来看一看.角的平分线的画法O A B C DO′ A′ B′ C′ D′图12.3-1是一个平分角的仪器，其中AB= AD ，BC=DC.将点A 放在角的顶点，AB 和AD 着角的两边放下，沿AC 画一条射线AE ，AE 就 是这个角的平分线,你能说明它的道理吗？作已知角的平分线的方法.已知：∠AOB.求作：∠AOB 的平分线.作法：（1)以点O 为圆心，适当长为半径画弧，交OA 于点M ，交OB 于点N.(2)分别以点M ，N 为圆心，大于 MN 的长为半径画弧，两弧在∠AOB 的内部相交于点C.(3)画射线OC.射线OC 即为所求（如图).理论根据：作角平分线的理论根据是三角形全等的判定方法：“SSS ”．拓展：根据角平分线的作法还可以作已知角的四等分线．注意： “大于 MN 的长为半径画弧”是因为若以小或等于 MN 的长为半径画弧时，画出的两弧不能相交．如图所示，已知∠AOB ，求作：∠AOM ＝ ∠AOB.角的平分线的性质 如图12.3-3，任意作一个角∠AOB ，作出 ∠AOB 的平分线OC.在OC 上任取一点P ，点P 画出OA ，OB 的垂线，分别记垂足为D ，E ，测量 PD ，PE 并作比较，你得到什么结论？在OC 上再取 几个点试一试.12121214通过以上测量，你发现了角的平分线的什么性质？1.性质：角的平分线上的点到角的两边的距离相等．要点精析：(1)点一定要在角平分线上；(2)点到角两边的距离是指点到角两边垂线段的长度；(3)角平分线的性质可用来证明两条线段相等．2.书写格式：如图，∵OP平分∠AOB，PD⊥ OA于点D，PE⊥OB于点E, ∴PD＝PE.例1、如图, ∠AOC=∠BOC，点 P 在OC 上，PD⊥OA, PE⊥QB，垂足分别为D，E.求证PD=PE.证明：∵PD⊥OA, PE⊥OB,∴∠PDO=∠PEO=90°.在△PDO和△PEO中，∠PDO=∠PEO,∠AOC=∠BOC,OP=OP,∴△PDO ≌△PEO(AAS).∴PD=PE.例1】如图，在△ABC中，∠C＝90°，AD平分∠CAB，DE⊥AB于E，F在AC上，BE＝FC，求证：BD＝DF.导引：要证BD＝DF，可考虑证两线段所在的△BDE和△FDC全等，两个三角形中已有一角和一边相等，只要再证DE＝CD即可，这可由AD平分∠CAB及垂直条件证得．1、如图，在直线MN上求作一点P，使点P到射线OA和OB 的距离相等.2、如图，在△ABC中，∠C＝90°，AC＝BC，AD平分∠CAB交BC于D，DE⊥AB于E，若AB＝6 cm，则△DBE的周长是( )A．6 cm B．7 cm C．8 cm D．9 cm3、如图，已知在△ABC中，CD是AB边上的高线， BE平分∠ABC，交CD于点E，BC＝50，DE＝14，则△BCE的面积等于________．总结：角的平分线图形结构中的“两种数量关系”：如图，OC平分∠AOB，PD⊥OA于D，PE ⊥OB于E，DE交OC于点F.(1)角的相等关系：①∠AOC＝∠BOC＝∠PDF＝∠PEF；②∠ODP＝∠OEP＝∠DFO＝∠EFO＝∠DFP＝∠EFP ＝90°；③∠DPO＝∠EPO＝∠ODF＝∠OEF.(2)线段的相等关系：OD＝OE，DP＝EP，DF＝EF.三、角平分线的判定角平分线的性质为：角的平分线上的点到角的两边距离相等.交换上述已知和结论，你能得到什么结论，这个新结论正确吗？判定方法：角的内部到角的两边的距离相等的点在角的平分线上．书写格式：如图，∵PD⊥OA，PE⊥OB，PD＝PE,∴点P在∠AOB的平分线上(或∠AOC＝∠BOC)【例1】如图，BE＝CF，DF⊥AC于点F，DE⊥AB于点E，BF和CE相交于点D.求证：AD平分∠BAC.导引：要证AD平分∠BAC，已知条件中有两个垂直，即有点到角的两边的距离，再证这两个距离相等即可证明结论，证这两条垂线段相等，可通过证明△BDE和△CDF全等来完成．证明角平分线的“两种方法”(1)定义法：应用角平分线的定义.(2)定理法：应用“到角两边距离相等的点在角的平分线上”来判定 . 判定角平分线时，需要满足两个条件：“垂直”和“相等”.1、在正方形网格中，∠AOB的位置如图所示，到∠AOB 两边距离相等的点应是( ) A．点M B．点N C．点P D．点Q2、如图，在四边形ABCD中，AB＝CD，BA和CD的延长线交于点E，若点P使得S△PAB＝ S△PCD，则满足此条件的点P( )A．有且只有1个B．有且只有2个C．组成∠E的平分线D．组成∠E的平分线所在的直线(E点除外)三角形的角平分线如图，△ABC的角平分线BM， CN相交于点P.求证：点P到三边AB，BC， CA的距离相等.三角形得角平分线的交点到三边的距离相等，这个交点叫作三角形的内心.1 到△ABC的三条边距离相等的点是△ABC的( )A．三条中线的交点B．三条角平分线的交点C．三条高的交点D．以上均不对2 如图，△ABC的三边AB，BC，CA的长分别为40，50，60，其三条角平分线交于点O，则 S △ABO∶S△BCO∶S△CAO＝________________.3 如图，△ABC的∠ABC的外角的平分线BD与∠ACB的外角的平分线CE相交于点P.求证：点P到三边AB，BC，CA所在直线的距离相等.角的平分线的性质与判定定理的关系：(1)都与距离有关，即垂直的条件都应具备．(2)点在角的平分线上 点到这个角两边的距离相等．(3)性质反映只要是角的平分线上的点，到角两边的距离就一定相等；判定定理反映只要是到角两边距离相等的点，都应在角的平分线上．（注：可编辑下载，若有不当之处，请指正，谢谢!）性质判定定理。

2.4 用尺规作角●教学目标(一)教学知识点1.会用尺规作一个角等于已知角.2.利用尺规作一个角等于已知角的应用.(二)能力训练要求会用尺规作一个角等于已知角，并了解它在尺规作图中的简单应用.(三)情感与价值观要求通过作图，进一步激发学生的学习兴趣，体验数学在生活中的应用.●教学重点用尺规作一个角等于已知角.●教学难点理解画图的语言，能根据几何语言画出图形.●教学方法讲练结合法●教具准备师：直尺、圆规.投影片一张第一张：引例(记作投影片§2.4 A)生：直尺、圆规、量角器●教学过程Ⅰ.创设现实情景，引入新课［师］在上节课我们学习了用直尺和圆规作图，并且引入了规范的尺规作图语言.从而能够用几何语言描述作一条线段等于已知线段.那么如何用尺规作一条线段等于已知线段呢？［生］已知线段a,求作：线段AB，使AB=a.作法：(1)作射线AC.(2)以点A为圆心，以a的长为半径画弧，交AC于点B.则，AB就是所求的线段.图2－64［师］很好.同学们已掌握了一些尺规作图的语言.下面大家看一实例，你能解决它吗？(出示投影片§2.4 A)如图2－65，要在长方形木板上截一个平行四边形，使它的一组对边在长方形木板的边缘上，另一组对边中的一条边为AB.(1)请过C点画出与AB平行的另一条边.(2)如果你只有一个圆规和一把没有刻度的直尺，你能解决这个问题吗？图2－65［师］大家讨论讨论.［生甲］要在长方形木板上截一个平行四边形，按上图的方式(平行四边形的一组对边在长方形木板的边缘上).只要保证过点C作出与AB平行的另一条线段即可.所以我用一个三角板的一边与AB重合，用直尺紧靠三角板的另一边，然后移动三角板，使与AB重合的那边过点C，这样过C点画线段CD，则CD 就是所求的与AB平行的另一边.如图2－66.图2－66［生乙］只有一个圆规和一把没有刻度的直尺，现在还不能解决这个问题.［生丙］过直线外一点作这条直线的平行线的原理是：同位角相等，两直线平行.所以，能不能过点C作一个角等于∠BAC，且使这两个角是同位角呢？［师］同学们讨论得很好，尤其是丙同学提出的问题：作一个角等于已知角.这节课，我们就来利用尺规作一个角等于已知角.Ⅱ．讲授新课［师］用尺规作图，它的步骤有哪些呢？［生］已知、求作、分析、作法.［师］好，那我们现在先来写已知、求作.［师生共析］已知：∠AOB,求作:∠A′O′B′,使∠A′O′B′=∠AOB.图2－67［师］这个∠A′O′B′如何就能作出呢？它的道理是什么呢？这将在第五章中谈到.现在我们只需按下列作法步骤去画即可.下面老师在黑板上画、叙述，同学们在下面用尺规作∠A′O′B′,使∠A′O′B′=∠AOB.作法：(1)作射线O′A′.(2)以点O为圆心，以任意长为半径画弧，交OA于点C，交OB于点D.(3)以点O′为圆心，以OC长为半径画弧，交O′A′于点C′.(4)以点C′为圆心，以CD长为半径画弧，交前面的弧于点D′.(5)过点D′作射线O′B′.∠A′O′B′就是所求作的角.图2－68［师］同学们作好了没有？［生齐声］好了.［师］那你所作的角一定等于已知角吗？……［师］大家来比较一下.［生甲］我用量角器量了量所作的角与已知角，可以知道这两个角相等.［生乙］我把所作的角与已知角重叠，看到这两个角的终边与始边重合，说明所作的角与已知角相等.［师］很好.这样我们就会用尺规作一个角等于已知角.下面我们两人一组，再作一个角等于已知角，一人叙述作法，一人根据作图.……［师］大家基本掌握了用尺规作一个角等于已知角.接下来我们通过练习进一步熟悉掌握这内容.Ⅲ.课堂练习(一)课本随堂练习1.已知∠AOB,利用尺规作∠A′O′B′，使∠A′O′B′=2∠AOB.图2－69 图2－70作法：(1)以O为圆心，以任意长为半径画弧，与OA交于点A′，与OB交于点C.(2)以点C为圆心，以A′C长为半径画弧，交前弧于点B′.(3)过点B′作射线OB′，则∠A′OB′就是所求作的角.或者：作法：(1)作射线O′A′.(2)以O点为圆心，以任意长为半径画弧交OA于点C，交OB于点D.图2－71 图2－72(3)以点O ′为圆心，以OC 长为半径画弧，交O ′A ′于C ′点.(4)以点C ′为圆心，以CD 长为半径画弧，交前弧于E 点.(5)以点E 为圆心，以CD 长为半径画弧，交于点B ′.(6)过点B ′作射线OB ′.则∠A ′O ′B ′就是所求作的角.2.利用尺规完成本节课开始时提出的问题.作法：(略)，图如下图2－73(二)看书 “读一读”.Ⅳ.课时小结本节课我们主要学习了用尺规作一个角等于已知角.要会用自己的语言来书写作法，并要了解作一个角等于已知角在尺规作图中的简单应用.Ⅴ.课后作业(一)课本P 57习题2.7 1.(二)复习本章的全部内容，并作一小结.Ⅵ.活动与探究1.利用尺规设计一些美丽的图案.［过程］通过这个活动，一方面使学生进一步掌握尺规作图的方法，另一方面也可培养学生的动手、动脑能力，激发他们的创造力，增进其对数学的理解.［结果］结果是许多学生设计出好多的美丽图案.C ′E●板书设计§2.4 用尺规作角一、做一做：作一个角等于已知角已知求作作法二、课堂练习三、读一读四、课时小结五、课后作业。

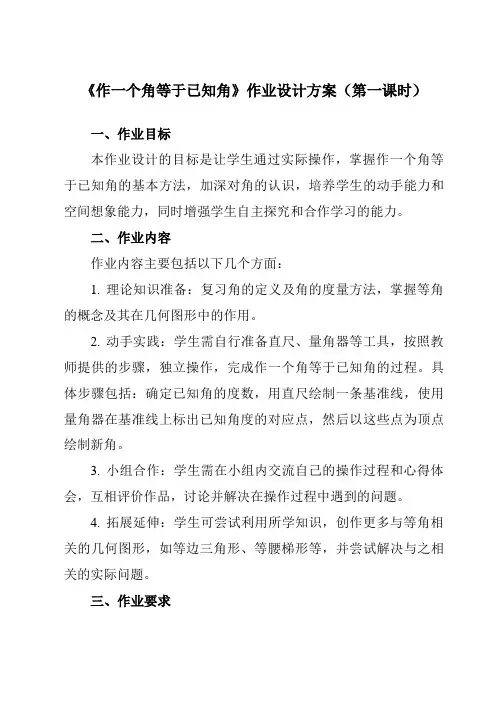

《作一个角等于已知角》作业设计方案（第一课时）一、作业目标本作业设计的目标是让学生通过实际操作，掌握作一个角等于已知角的基本方法，加深对角的认识，培养学生的动手能力和空间想象能力，同时增强学生自主探究和合作学习的能力。

二、作业内容作业内容主要包括以下几个方面：1. 理论知识准备：复习角的定义及角的度量方法，掌握等角的概念及其在几何图形中的作用。

2. 动手实践：学生需自行准备直尺、量角器等工具，按照教师提供的步骤，独立操作，完成作一个角等于已知角的过程。

具体步骤包括：确定已知角的度数，用直尺绘制一条基准线，使用量角器在基准线上标出已知角度的对应点，然后以这些点为顶点绘制新角。

3. 小组合作：学生需在小组内交流自己的操作过程和心得体会，互相评价作品，讨论并解决在操作过程中遇到的问题。

4. 拓展延伸：学生可尝试利用所学知识，创作更多与等角相关的几何图形，如等边三角形、等腰梯形等，并尝试解决与之相关的实际问题。

三、作业要求1. 学生在完成作业时需保持认真、细致的态度，确保操作的准确性。

2. 学生在小组合作过程中需积极参与，尊重他人意见，学会倾听与表达。

3. 学生在拓展延伸部分需充分发挥想象力，尝试创新，将所学知识应用到实际问题中。

4. 作业需按时完成，并按照教师要求上交。

四、作业评价教师将根据以下标准对作业进行评价：1. 操作准确性：评价学生完成作业的准确性，是否按照步骤正确操作。

2. 小组合作：评价学生在小组合作中的表现，包括参与度、合作精神及交流能力。

3. 创意性：评价学生在拓展延伸部分的创意及创新程度。

4. 作业态度：评价学生完成作业的态度是否认真、细致。

五、作业反馈教师将根据学生的作业情况，进行以下反馈：1. 对操作准确的学生给予肯定和表扬，鼓励其继续努力。

2. 对操作有误的学生进行指导，帮助其找出问题并改正。

3. 对小组合作中表现突出的学生进行表扬，鼓励其发挥领导力。

4. 对拓展延伸部分有创意的学生给予鼓励和引导，激发其创新思维。

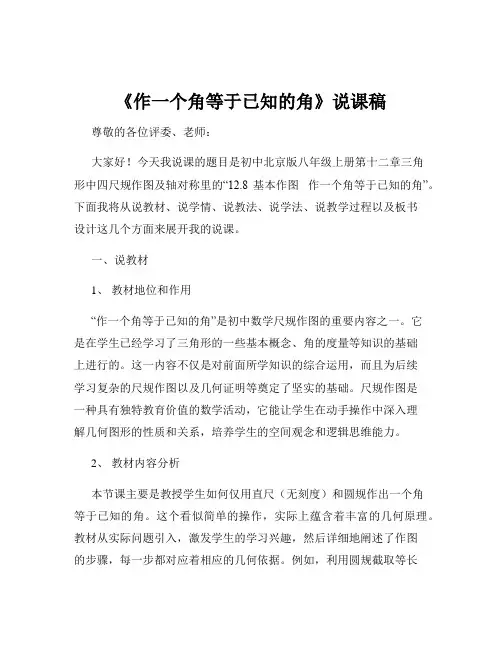

《作一个角等于已知的角》说课稿尊敬的各位评委、老师：大家好！今天我说课的题目是初中北京版八年级上册第十二章三角形中四尺规作图及轴对称里的“12.8基本作图作一个角等于已知的角”。

下面我将从说教材、说学情、说教法、说学法、说教学过程以及板书设计这几个方面来展开我的说课。

一、说教材1、教材地位和作用“作一个角等于已知的角”是初中数学尺规作图的重要内容之一。

它是在学生已经学习了三角形的一些基本概念、角的度量等知识的基础上进行的。

这一内容不仅是对前面所学知识的综合运用，而且为后续学习复杂的尺规作图以及几何证明等奠定了坚实的基础。

尺规作图是一种具有独特教育价值的数学活动，它能让学生在动手操作中深入理解几何图形的性质和关系，培养学生的空间观念和逻辑思维能力。

2、教材内容分析本节课主要是教授学生如何仅用直尺（无刻度）和圆规作出一个角等于已知的角。

这个看似简单的操作，实际上蕴含着丰富的几何原理。

教材从实际问题引入，激发学生的学习兴趣，然后详细地阐述了作图的步骤，每一步都对应着相应的几何依据。

例如，利用圆规截取等长线段是基于圆的半径相等的性质。

通过这种方式，将操作与理论知识紧密结合起来，让学生在做中学，学中思。

3、教学目标（1）知识与技能目标学生能够理解并熟练掌握“作一个角等于已知的角”的尺规作图方法，能准确地作出符合要求的角，并能说出每一步骤的依据。

（2）过程与方法目标通过自主探究、小组合作等活动，培养学生的动手操作能力、逻辑思维能力和空间观念。

让学生在经历作图过程中，体会几何知识之间的内在联系，提高分析问题和解决问题的能力。

（3）情感态度与价值观目标激发学生对几何作图的兴趣，培养学生严谨的科学态度和勇于探索的精神。

在小组合作中，增强学生的团队合作意识和交流能力。

4、教学重难点（1）教学重点掌握“作一个角等于已知的角”的尺规作图步骤及原理。

这是本节课的核心内容，只有熟练掌握了基本的作图方法，才能为后续学习和应用奠定基础。

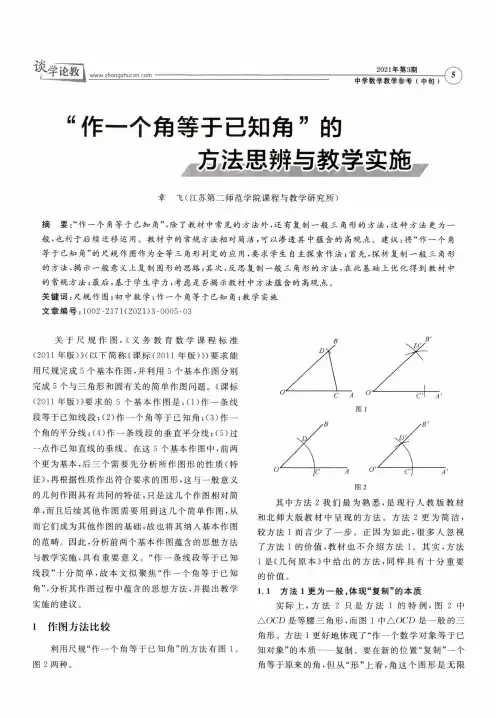

f学中学数学教学参考（中旬>2021年第3期“作一个角等于已知角”的方法思辨与教学实施章飞（江苏第二师范学院课程与教学研究所）摘要：“作一个角等于已知角”，除了教材中常见的方法外，还有复制一般三角形的方法，这种方法更为一般，也利于后续迁移运用。

教材中的常规方法相对简洁，可以渗透其中蕴含的高观点。

建议：将“作一个角等于已知角”的尺规作图作为全等三角形判定的应用，要求学生自主探索作法；首先，探析复制一般三角形的方法，揭示一般意义上复制图形的思路；其次，反思复制一般三角形的方法，在此基础上优化得到教材中的常规方法；最后，基于学生学力，考虑是否揭示教材中方法蕴含的高观点。

关键词：尺规作图；初中数学；作一个角等于已知角；教学实施文章编号：1002-2171 (2021)3-0005-03关于尺规作图，《义务教育数学课程标准(2011年版）》（以下简称《课标（2011年版）》）要求能用尺规完成5个基本作图，并利用5个基本作图分别完成5个与三角形和圆有关的简单作图问题。

《课标(2011年版）》要求的5个基本作图是：（1)作一条线段等于已知线段；（2)作一个角等于已知角；（3)作一 个角的平分线44)作一条线段的垂直平分线；（5)过 一点作已知直线的垂线。

在这5个基本作图中，前两 个更为基本，后三个需要先分析所作图形的性质（特 征），再根据性质作出符合要求的图形，这与一般意义 的几何作图具有共同的特征，只是这几个作图相对简 单，而且后续其他作图需要用到这几个简单作图，从 而它们成为其他作图的基础，故也将其纳人基本作图 的范畴。

因此，分析前两个基本作图蕴含的思想方法 与教学实施，具有重要意义。

“作一条线段等于已知线段”十分简单，故本文拟聚焦“作一个角等于已知角”，分析其作图过程中蕴含的思想方法，并提出教学 实施的建议。

1作图方法比较利用尺规“作一个角等于已知角”的方法有图1、图2两种。

yBP/其中方法2我们最为熟悉，是现行人教版教材和北师大版教材中呈现的方法。

尺规作图汇总一、（作一个角等于已知角）1．已知AOB ∠，利用尺规作A O B '''∠，使A O B AOB '''∠=∠．（不写作法，保留作图痕迹）2．在△ABC 中，在边AC 上找一点D ，使得∠CBD ＝∠A ．请用尺规作图的方法找出点D 的位置（要求：不写作图过程，保留作图痕迹）．3．作图题．已知，α∠，∠β，且α∠大于∠β，求作AOB αβ∠=∠-∠（不写作法，保留作图痕迹，不在原图上作图）4．尺规作图：以点B 为顶点，射线BC 为一边，作EBC ∠，使∠EBC =∠A （不写作法，只保留作图痕迹）．5．如图，AD是一条公路桥梁，现要在上游B处再建一座与AD平行的大桥BE，请用尺规作出BE的方向．（不写作法，保留作图痕迹）二、（作一个角的角平分线）6．尺规作图：如图所示，要在S区建一个集贸市场，使它到公路、铁路距离相等，这个集贸市场应建于何处？（不写作法，保留作图痕迹）7．如图，已知△ABC，利用直尺和圆规作图．（保留作图痕迹，不写作法）(1)作△ABC的角平分线AD；(2)在△ABC的边AC上方作∠CAE=∠ACB，在射线AE上截取AD=BC，连接CD，直接写出CD和AB的关系．8．如图，已知△ABC，利用尺规在BC上找一点D，使得∠BAD＝∠CAD．（保留作图痕迹，不写作法）9．如图，已知ABC V ，请利用尺规作图法在AC 上求作一点P ，使得BP 平分.(ABC 保留作图痕迹，不写作法)10．在△ABC 内找一点P ，使它到各边距离相等．11．如图，已知MN P BC ．求作：在MN 上确定一点P ，使点P 到AB ，BC 的距离相等．12．已知：如图公路AE 、AF 、BC 两两相交．求作：加油站O ，使得O 到三条公路的距离相等．（尺规作图，保留作图痕迹，不写作法）三、（作垂线）13．如图，过直线m 外的一点P ，画出直线m 的垂线段PC ．14．如图，已知△ABC ，试用直尺和圆规作出△ABC 的角平分线CE 、高AD ．（尺规作图，保留痕迹，不写作法）15．如图，在Rt ABC V 中，90ACB ∠=︒．(1)用直尺和圆规作斜边AB 的垂直平分线，交BC 于点P （不写作法，保留作图痕迹）(2)写出PC ，PA ，BC 之间的数量关系并加以证明．16．尺规作图(不写作法，保留作图痕迹)如图，已知ABC V ，求作ABC V 的高AD ．17．如图，已知△ABC ．(1)作中线AD ；(2)尺规作出角平分线BE ；(3)作BC 边的高线．18．尺规作图：如图，在两条公路OA和OB之间，要建一个加油站P，使加油站P到两村庄M、N的距离相等，且到两条公路的距离相等．保留作图痕迹，不写作图步骤．19．尺规作图（不写作法，但要保留作图痕迹）∠的对称轴AM．(1)如图，作BAC∠边AC上一点，在AM上找一点F，使F点到点A、E距离相等．(2)点E为BAC20．如图，已知ABC△．(1)画中线AD；(2)画ABD△的高BE及ACD△的角平分线CF．参考答案：1．见解析【分析】根据尺规作图的步骤逐步完成即可求解：①画射线O B ''，②以O 为圆心，任意长为半径作弧交OA 于C ，交OB 于D ，③以O '为圆心，以同样长(OC 长)为半径作弧，交O B ''于D '，④以D '为圆心，CD 长为半径作弧交前弧于C '，⑤过C '作射线O A ''，则A O B '''∠即为所求．【详解】解：如图所示，A O B '''∠即为所求．【点睛】本题考查了尺规作图，解题的关键是熟练掌握作一个角等于已知角的步骤．2．见解析【分析】根据作一角等于已知角的方法作图即可．【详解】解：如图，点D 即为所求．【点睛】此题考查了作图—作一角等于已知角，熟练掌握作图方法是解题的关键．3．见解析【分析】在射线OC 的同侧作∠AOC =α∠，∠BOC =∠β，即可解决问题．【详解】解∶如图，∠AOB 即为所求．【点睛】本题考查作图——基本作图，解题的关键是熟练掌握五种基本作图，属于常考题型．4．图见解析【分析】分①EBC ∠在射线BC 的上方和②EBC ∠在射线BC 的下方两种情况，根据作一个角等于已知角的尺规作图方法即可得．【详解】解：由题意，分以下两种情况：①当EBC ∠在射线BC 的上方时，如图，EBC ∠即为所作．②当EBC ∠在射线BC 的下方时，如图，EBC ∠即为所作．【点睛】本题考查了作一个角等于已知角的尺规作图，熟练掌握尺规作图，并分两种情况是解题关键．5．见解析【分析】根据同位角相等，两直线平行画出内错角相等即可．【详解】解：如图所示，BE 即为所求作：【点睛】本题考查作图-应用与设计作图，平行线的判定的应用，主要考查学生的动手操作能力和理解能力．6．(1)画图见解析(2)画图见解析，,,AB CD AB CD =∥ 证明见解析【分析】（1）以A 为圆心，任意长为半径画弧，交AB ，AC 于两点，再分别以这两个交点为圆心，大于这两个交点间距离的一半为半径画弧得到两弧的交点，过三角形的顶点A 与两弧交点作射线，于BC 交于点D ，则线段AD 即为所求；（2）先以C 为圆心，任意长为半径画弧，得到两弧与CA ，CB 的交点G ，H ，再以A 为圆心，CG 为半径画弧，与AC 的交点为J ，再以J 为圆心，GH 为半径画弧，两弧的交点I ，再以A 为端点，过I 画射线AE ，再在射线AE 上截取AD =BC ，连接CD ，再证明即可．（1）解：线段AD 即为所求作的ABC V 的角平分线，（2）如图，画图如下：由作图可得：,,AD BC ACB CAE =∠=∠ 而,AC CA =∴,ACB CAD V V ≌∴,,AB CD CAB ACD =∠=∠∴.AB CD ∥∴,AB CD 的关系是,.AB CD AB CD =∥【点睛】本题考查的是作三角形的角平分线，作一个角等于已知角，全等三角形的判定与性质，熟练的掌握作图的基本方法是解本题的关键．7．图见解析，这个集贸市场应建于何处公路、铁路的角平分线上．【分析】利用角的平分线上的点到角的两边的距离相等可知集贸市场在公路、铁路相交的角平分线上．【详解】解：如图所示：答：这个集贸市场应建于何处公路、铁路的角平分线上．【点睛】此题考查了作图与应用设计，解题的关键是掌握角平分线上的点到角两边的距离相等．8．见解析【分析】作∠BAC的平分线即可．【详解】解：如图，点D为所作．【点睛】本题考查了作图﹣基本作图：熟练掌握5种基本作图是解决问题的关键．9．见解析【分析】根据要求作出图形即可．【详解】解：如图，点P即为所求．【点睛】本题考查作图-基本作图，解题的关键是熟练掌握五种基本作图，属于中考常考题型．10．见解析【分析】根据角平分线上的点到角的两边距离相等解答即可．【详解】解：∵点P到△ABC的三边的距离相等，∴点P应是△ABC三条内角平分线的交点．如图：【点睛】本题考查了角平分线的性质，熟练掌握角平分线上的点到角两边的距离相等是解答本题的关键．11．见解析【分析】作出∠ABC的角平分线，与MN的交点即为点P．【详解】解：如图所示：P 点即为所求．【点睛】本题主要考查了角平分线的性质，熟练掌握角平分线上的点到两边的距离相等的性质是解题的关键．12．作图见解析【分析】根据角平分线的性质及作法，即可作得．【详解】解：作法如下：1．尺规作出∠A 、∠EBC 、∠BCF 中任意两个角的角平分线，交点即为1O 点；2．尺规作出∠A 、∠ABC 、∠ACB 中任意两个角的角平分线，交点即为2O 点．证明： 点1O 是∠A 与∠BCF 平分线的交点，∴点1O 到公路AE 、AF 、BC 的距离相等；点2O 是∠A 与∠ABC 平分线的交点，∴点2O 到公路AE 、AF 、BC 的距离相等；∴点1O 、点2O 即为所求作的点【点睛】本题考查了尺规作图—角平分线，角平分线的性质，熟练掌握和运用角平分线的作法及性质是解决本题的关键．13．见解析【分析】过P 点作m 的垂线即可．【详解】如图，垂线段PC 即为所求．【点睛】本题考查了作图-复杂作图：解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作．14．见解析【分析】利用基本作图（过一点作直线的垂线），过点A作AD⊥BC于D得到高AD，利用作已知角的平分线作CE平分∠ACB．【详解】解：如图，CE和AD为所作．【点睛】本题考查了作图-复杂作图：复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作．15．(1)见解析(2)BC PC PA=+，理由见解析【分析】（1）利用基本作图，作AB的垂直平分线即可；（2）根据线段垂直平分线的性质得到PA PB=，则BC PC PA=+．（1）解：如图，点P为所作，；（2）解：BC PC PA=+．理由：∵点P为AB的垂直平分线与BC的交点，∴PA PB=，∴PC PA PC PB BC+=+=．【点睛】本题考查了作图-复杂作图：解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作．也考查了线段的垂直平分线的性质．16．见解析【分析】以点A为圆心，任意长为半径画圆，交BC于点E，F，再作线段EF的垂直平分线即可．【详解】解：如图，AD即为所求．．【点睛】本题考查了尺规作图之过直线外一点作已知直线的垂线，熟知过直线外一点作直线垂线的作法是解答此题的关键．17．(1)答案见解析(2)答案见解析(3)答案见解析【分析】（1）作线段BC的垂直平分线可得BC的中点D，连接AD即可．（2）根据角平分线的作图步骤作图即可．（3）根据高线的作图步骤作图即可．（1）解：如图，AD即为所求．（2）解：如图，BE即为所求．（3）解：如图，AF即为所求．【点睛】本题考查作图-复杂作图、三角形的角平分线、中线和高，熟练掌握角平分线、中线和高线的作图步骤是解答本题的关键．18．见解析【分析】作∠AOB的平分线，再作线段MN的垂直平分线，两线的交点P就是所求点．【详解】解：如图所示：点P即为所求．【点睛】此题主要考查了角平分线的性质、线段垂直平分线的性质的应用以及作法，关键是熟练掌握角平分线、线段垂直平分线的基本作图方法．19．(1)见解析(2)见解析【分析】（1）作出∠BAC的角平分线即可；（2）作线段AE的垂直平分线，与AM的交点即为点F．（1）解：如图：AM即为所求．（2）解：如图：点F即为所求．【点睛】本题主要考查了角平分线的作法、垂直平分线的作法等知识，角的对称轴为其角平分线，到线段两端点距离相等的点在线段的垂直平分线上．20．(1)见详解(2)见详解【分析】（1）作BC的垂直平分线交BC于点D，即D为BC中点，连接AD，AD即ABC△为中线；（2）以B为圆心，BD为半径画弧交AD的延长线于点G，再分别为D、G为圆心，以大于DG一半的长度为半径画弧，两弧分别交于两个点，连接这两个交点的直线交AD的延长线于点E，该直线经过B点，BE即为所求；以C为圆心，以任意长度画弧，交AC、CD于点M、N，再分别以M、N为圆心，以大于MN一半的长度为半径画弧，两弧交于一点，将该点与C点连接，交AD于点F，则角平分线AD即为所求．（1）分别为B、C为圆心，以大于BC一半的长度为半径画弧，两弧分别交于两个点，连接这两个交点的直线交BC于点D，连接AD，作图如下：即中线AD即为所求；（2）以B为圆心，BD为半径画弧交AD的延长线于点G，再分别为D、G为圆心，以大于DG 一半的长度为半径画弧，两弧分别交于两个点，连接这两个交点的直线交AD的延长线于点E，即该直线是DG的垂直平分线，根据作图可知B点在DG的垂直平分线，即该直线经过B 点，作图如下：即高线BE即为所求；以C为圆心，以任意长度画弧，交AC、CD于点M、N，再分别以M、N为圆心，以大于MN 一半的长度为半径画弧，两弧交于一点，将该点与C点连接，交AD于点F，连接CF，作图如下：即角平分线CF即为所求．【点睛】本题主要考查了基本作图，掌握垂直平分线和角平分线的尺规作图法是解答本题的关键．。
