《建筑给水排水工程》课程设计说明书一、设计依据：（一）本工程设计任务书；（二）本工程涉及的相关市政条件（选择广州为参考地点）；（三）建筑和有关工种提供的条件图及设计资料；（四）国家颁布的现行有关设计规范及标准图。
二、设计范围：本设计承担本栋6层住宅楼的室内给水、排水系统的初步设计，室外管道定线布置等。
三、工程概况：该住宅建筑共6层，住宅楼南侧有城镇给水管道和城镇排水管道，该住宅楼每层共四户，呈对称分布，每户内设两个厕所和一个厨房，其中主卧室内有一个厕所，餐厅侧为另外一个厕所；每户设前后阳台各一个。
四、设计条件：（一）给水水源：本栋6层住宅楼以该建筑物南侧的城市给水管网为水源，据调查了解当在夏天用水高峰时外网水压为190kpa,但深夜用水低峰时可达31OkPa。
（二）排水条件：本栋6层住宅楼的南侧有城镇排水管道（分流制），环卫部门要求生活污水需经化粪池处理后才能排入城镇排水管道。
（三）卫生设备：首层至六层每户都有相同的卫生设备。
每户厨房内设洗涤盆1个；厕所内设坐式大便器1个、洗脸盆1个、淋浴器1个；洗衣间里设水龙头（供洗衣机用）1个。
（四）水表设置：每户设水表1个，整幢住宅楼设总表1个。
（五）建筑图纸：建筑首层平面图、2~6层平面图、屋面平面图、厨厕大样图。
五、系统设计方案的比较及确定：（一）生活给水系统：已知市政水压在夏天用水高峰时为190kpa,但深夜用水低峰时可达3IOkpa o 根据本栋建筑为六层，估算自室外地面算起系统所需的水压H=4（n+1） =4（6+1） =28m0选择供水方式时尽量充分利用外网水压，节省能耗。
1.280kpa>190kpa,可见直接用外网供应整栋楼的用水，会在用水高峰期出现供水不足的情况，故不能采用直接供水方式，应选择相应的调蓄增压给水方式。
2.280kpa<3IOkpa,可见外网水压在深夜可以满足本住宅估算的所需水压，则可以充分利用这一优势，设置高位水箱，在夜间储备相应楼层用户一天所需的水量, 实现能耗节省，切供水安全可靠性较好；综上所述，该工程属于室外管网水压周期性不足的多层建筑，结合实际情况进行估算，初步确定为下层直接给水，上层水箱给水方式。

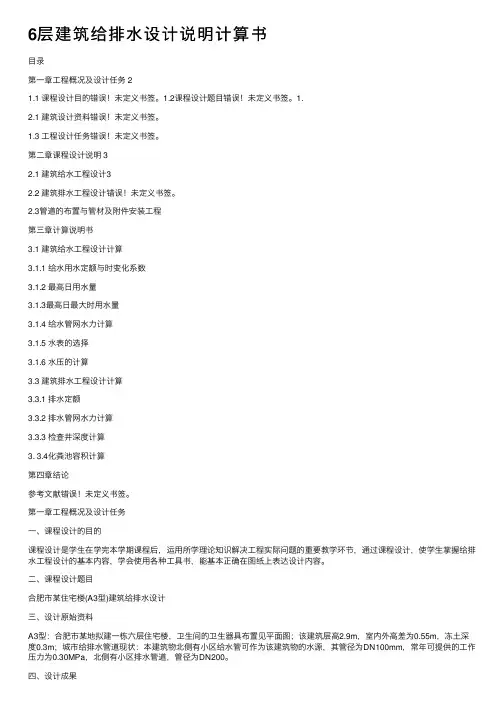

6层建筑给排⽔设计说明计算书⽬录第⼀章⼯程概况及设计任务 21.1 课程设计⽬的错误！未定义书签。
1.2课程设计题⽬错误！未定义书签。
1.2.1 建筑设计资料错误！未定义书签。
1.3 ⼯程设计任务错误！未定义书签。
第⼆章课程设计说明 32.1 建筑给⽔⼯程设计32.2 建筑排⽔⼯程设计错误！未定义书签。
2.3管道的布置与管材及附件安装⼯程第三章计算说明书3.1 建筑给⽔⼯程设计计算3.1.1 给⽔⽤⽔定额与时变化系数3.1.2 最⾼⽇⽤⽔量3.1.3最⾼⽇最⼤时⽤⽔量3.1.4 给⽔管⽹⽔⼒计算3.1.5 ⽔表的选择3.1.6 ⽔压的计算3.3 建筑排⽔⼯程设计计算3.3.1 排⽔定额3.3.2 排⽔管⽹⽔⼒计算3.3.3 检查井深度计算3. 3.4化粪池容积计算第四章结论参考⽂献错误！未定义书签。
第⼀章⼯程概况及设计任务⼀、课程设计的⽬的课程设计是学⽣在学完本学期课程后，运⽤所学理论知识解决⼯程实际问题的重要教学环节，通过课程设计，使学⽣掌握给排⽔⼯程设计的基本内容，学会使⽤各种⼯具书，能基本正确在图纸上表达设计内容。
⼆、课程设计题⽬合肥市某住宅楼(A3型)建筑给排⽔设计三、设计原始资料A3型：合肥市某地拟建⼀栋六层住宅楼，卫⽣间的卫⽣器具布置见平⾯图；该建筑层⾼2.9m，室内外⾼差为0.55m，冻⼟深度0.3m；城市给排⽔管道现状：本建筑物北侧有⼩区给⽔管可作为该建筑物的⽔源，其管径为DN100mm，常年可提供的⼯作压⼒为0.30MPa，北侧有⼩区排⽔管道，管径为DN200。
四、设计成果1、设计成果：包括课程设计说明计算书⼀份，图纸三张；2、课程设计说明书的要求：课程设计说明书的内容应包括⼯程项⽬和设计要求概述，设计依据，设计参考资料，设计⽅案⽐较情况，管道尺⼨、布置，以及设计中尚存在的问题等等⼏个部分。
课程设计说明书⽂字要通顺、层次清楚、⽅案选择合理、选定的参数要有依据、计算正确、各种符号应注有⽂字说明、必要时列出计算数据表格；3、课程设计图纸的要求课程设计图纸包括平⾯图、系统图及卫⽣间⼤样图。
目录第一章工程概况及设计任务 21.1 课程设计目的错误！未定义书签。
1.2课程设计题目错误！未定义书签。
1.2.1 建筑设计资料错误！未定义书签。
1.3 工程设计任务错误！未定义书签。
第二章课程设计说明 32.1 建筑给水工程设计32.2 建筑排水工程设计错误！未定义书签。
2.3管道的布置与管材及附件安装工程第三章计算说明书3.1 建筑给水工程设计计算3.1.1 给水用水定额与时变化系数3.1.2 最高日用水量3.1.3最高日最大时用水量3.1.4 给水管网水力计算3.1.5 水表的选择3.1.6 水压的计算3.3 建筑排水工程设计计算3.3.1 排水定额3.3.2 排水管网水力计算3.3.3 检查井深度计算3. 3.4化粪池容积计算第四章结论参考文献错误！未定义书签。
第一章工程概况及设计任务一、课程设计的目的课程设计是学生在学完本学期课程后，运用所学理论知识解决工程实际问题的重要教学环节，通过课程设计，使学生掌握给排水工程设计的基本内容，学会使用各种工具书，能基本正确在图纸上表达设计内容。
二、课程设计题目合肥市某住宅楼(A3型)建筑给排水设计三、设计原始资料A3型：合肥市某地拟建一栋六层住宅楼，卫生间的卫生器具布置见平面图；该建筑层高2.9m，室内外高差为0.55m，冻土深度0.3m；城市给排水管道现状：本建筑物北侧有小区给水管可作为该建筑物的水源，其管径为DN100mm，常年可提供的工作压力为0.30MPa，北侧有小区排水管道，管径为DN200。
四、设计成果1、设计成果：包括课程设计说明计算书一份，图纸三张；2、课程设计说明书的要求：课程设计说明书的内容应包括工程项目和设计要求概述，设计依据，设计参考资料，设计方案比较情况，管道尺寸、布置，以及设计中尚存在的问题等等几个部分。
课程设计说明书文字要通顺、层次清楚、方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；3、课程设计图纸的要求课程设计图纸包括平面图、系统图及卫生间大样图。
课程设计课程名称建筑给排水及消防工程题目名称某六层住宅楼给排水设计学生学院专业班级学号学生姓名指导教师2011年5月31日《建筑给水排水工程》课程设计任务书及指导书一、设计资料（1）建筑资料建筑各层平面图、建筑剖面图、厨厕大样图等。
建筑物为六层住宅，采用钢筋混凝土框架结构，层高为3M，室内外高差为0.3M。
（2）水源资料在建筑物南侧有城镇给水管道和城镇排水管道（分流制），据调查了解当在夏天用水高峰时外网水压为190kpa，但深夜用水低峰时可达310kpa；环卫部门要求生活污水需经化粪池处理后才能排入城镇排水管道。
每户厨房内设洗涤盆一个，厕所内设蹲式（或坐式）大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。
每户设水表一个，整幢住宅楼设总表一个。
二、设计内容1．设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。
（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。
（3）室内外管道材料、设备的选用及敷设安装方法的确定。
（4）建筑内部给排水系统的计算。
（5）其它构筑物及计量仪表的选用、计算。
（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。

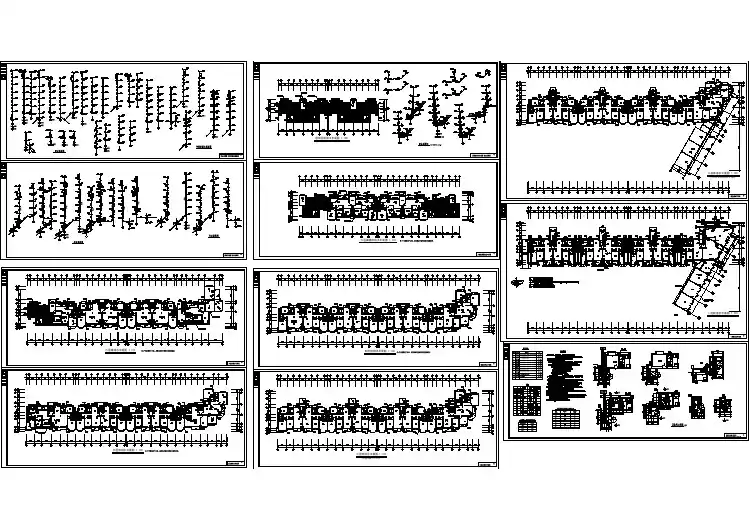

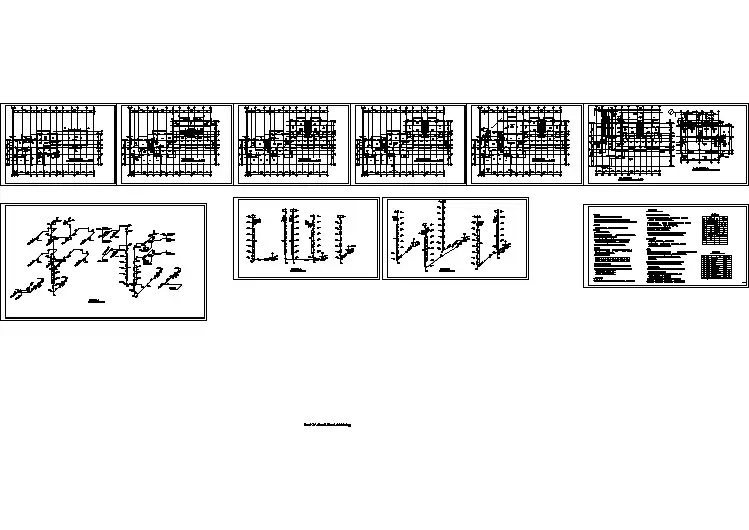

2．绘制下列图纸（1）各层给排水平面图（1:100）。
（2）系统原理图（3）厨厕放大图（1:50）。

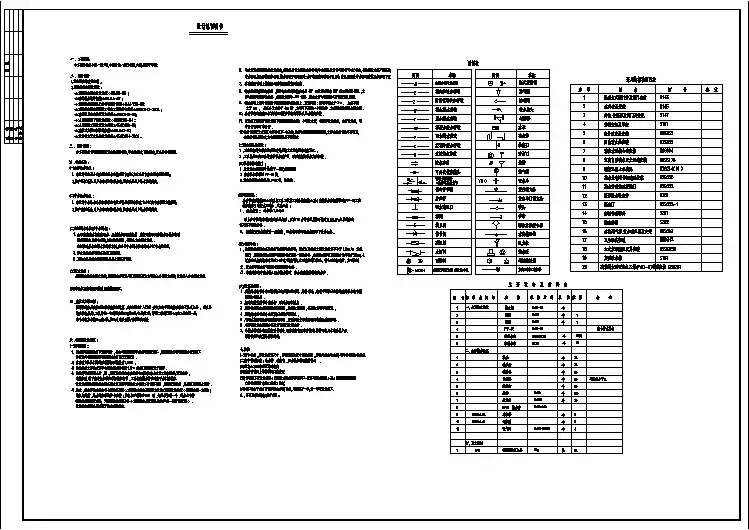

（4）主要文字说明和图例等。
.给水部分计算该建筑室内冷水系统采取分区供水方式，竖向共分两个区：1~3层依靠市政管网压力直接供水，4~6层采用高位生活水箱供水，采用单设水箱的供水方式。
1.1 用水量计算根据《建规》3.1.1条，应根据下列用水量确定：居民生活用水量确定，本建筑属于Ⅱ类普通住宅，用水定额为130~300L/人·d ，小时变化系数为2.8~2.3，本次设计取用水定额为200L/人·d ，小时变化系数取2.5。
1.1.1 用水量计算（1）最高日用水量d Qd d Q m q =⋅∑式中：d Q ——最高日用水量，L/d ；m ——用水单位数，人或床位数等，住宅一般为3.5人；d q ——最高日生活用水定额，L/（人·d ）、L/（床·d ）或L/（人·班）。
课程名称: 建筑给水排水课程设计设计题目:六层住宅给排水设计姓名：学号：设计日期：目录一、工程概况 (3)1.1设计题目 (3)1.2设计任务 (3)1.3设计要求 (3)1.4任务分析 (3)二、室内给水系统设计与计算 (3)2.1室内给水系统的确定 (3)2.1.1建筑给水方式选择 (3)2.1.2给水系统的组成 (3)2.1.3 集水管道布置安装 (4)2.1.4 管材的选择 (4)2.1.5给水方式的选择 (5)2.1.6给水系统分区 (5)2.2室内给水系统计算 (6)2.2.1用水量的计算 (6)2.2.2设计秒流量的计算 (6)三、室内排水系统的设计与计算 (12)3.1设计说明 (12)3.1.1建筑物内排水管道布置应符合下列要求 (12)3.1.2室内管道的连接应符合下列规定： (12)3.2室内排水系统的确定 (13)3.2.1排水方式的选择 (13)3.2.2排水系统组成 (13)3.2.3排水管道安装要求 (13)3.2.4管材选择 (13)3.2.5排出管的布置与敷设 (14)3.3室内排水系统的计算 (14)3.3.1设计秒流量的计算 (14)四、水箱 (15)4.1水箱的概念 (15)4.2水箱的组成 (15)4.3水箱材料 (16)4.4水箱计算 (16)4.5水箱材质选择 (17)五、雨水排放量的计算 (17)4.1雨水排水系统的选择 (17)4.2雨水量计算 (17)4.3雨水斗的选择 (17)六、水表的概念及其选择 (18)七、水泵的选择 (18)八、材料报表 (19)九、参考文献 (19)一、工程概况1.1设计题目六层住宅建筑给水排水设计1.2设计任务上海地区六层住宅建筑。
建筑各层平面及总平面图。
每户卫生间内设低水箱坐式大便器、洗面盆、浴缸，厨房内设有洗涤盆、煤气灶台台面标高离地面700毫米。
室外DN300给水管，北面进水,管芯离地面1.0米。
白天最低水压0.17Mpa，晚上10点-4点水压为0.3Mpa。
污水集中排入其北面的污水干管，接管点高程为－2.5m（相对室内地面标高）。
1.3设计要求1. 室内各层给水、排水管道平面布置图（底层、二--六层、屋顶）；2.室内给水、排水管道系统图；3.屋顶水箱容积及预留孔洞位置图；4. 设计说明书(5000-8000)；1.4任务分析由于本次设计为上海地区六层住宅设计，故可不需要考虑中水处理，消防给水。
本次设计，需对室内给水方式进行选择，污废水排放、雨水排放等进行设计。
二、室内给水系统设计与计算2.1室内给水系统的确定2.1.1建筑给水方式选择由小区室外市政管网供给，再根据压力进行分析计算以确定给水方式。
2.1.2给水系统的组成（1）引入管引入管是一个建筑的总进水管，或称进户管，是室外给水管网与室内给水管网之间的联络管段，引入管段上一般设有水表阀门等附件。
对于一些比较重要的或档次比较高的建筑，引入管需要设两条，分别从建筑物的两侧引入以确保安全供水，当一条管道出现问题需要检修时，另一条管道仍可保证供水。
本设计采用两条引入管。
（2）水表节点水表节点是指装设在引入管上的水表及其前后设置的阀门和泄水装置总称。
在引入管段上应装设水表，计量建筑物的总用水量在其前后装设阀门旁通管和泄水阀门等管路附件，水表及其前后的附件一般设在水表井中。
为利于节约用水体现“谁消费，谁付费”的原则，住宅建筑每户的进水管上均应安装分户水表。
本设计采用采用两条引入管，故不需设置旁通管。
（3）给水管网给水管网包括干管、立管、支管和分支管，用于输送和分配用水至建筑内部各个用水点。
1、干管：又称总干管，是将水从引入管输送至建筑物各区域的管段。
2、立管：又称竖管，是将水从干管沿垂直方向输送至各楼层各不同标高处的管段。
3、支管：又称分配管是将水从立管输送至各房间内的管段。
4、分支管：又称配水支管是将水从支管输送至各用水设备处的管段。
（4）给水附件指给水管道上的调节水量、水压、控制水流方向或检修用的各类阀门：截止阀止回阀、闸阀、安全阀、浮球阀……，以及各种水龙头和各种仪表等。
2.1.3 集水管道布置安装（1）给水管道的布置1、引入管的布置从配水平衡和供水可靠考虑，宜从建筑物用水量最大处和从不允许断水处引入。
当建筑物内卫生用具比较均匀时，应在建筑物中部引入，以减少管网向最不利点的输水长度，减少管网的水头损失。
引入管的埋深应考虑当地气候、水文地质条件和地面荷载情况，应在当地冰冻线以下0.15米。
给水引入管应与其他管道保持一定距离，它与污水排出管的平行间距应大于1.0米，与电线管的平行间距应大于0.75米。
2、室内给水管道的布置室内给水管道的布置与建筑物性质，建筑物外形、结构状况、卫生用具和生产设备布置情况以及所采用的给水方式等有关，并因充分利用室外给水管网的压力。
应力求长度最短，尽可能呈直线走向，与墙梁柱平行敷设，兼顾美观，并要考虑施工检修方便。
按水平干管的敷设位置可分为上行下给、下行上给和中分式三种形式。
埋地管道应尽量避免穿越设备基础、烟道、风道、橱窗、壁柜、大便槽、小便槽等，必须穿越时应在全长范围内加套管或采取其他相应措施。
给水管道不宜穿越伸缩缝、沉降缝，如必须穿越是应采取相应的技术措施。
（2）室内给水管道的敷设1、明装：即管道在室内沿墙、梁、柱、天花板下地板旁暴露敷设，明装管道造价低施工安装、维护修理均较方便，缺点是由于管道表面积灰产生凝水等影响环境卫生，有碍房屋美观。
2暗装：即管道敷设在地下室天花板下或吊顶中，或在管井、管槽管沟中隐蔽敷设，卫生条件好房间美观。
缺点是造价高，施工维护均不便。
一般的民用建筑、厂房采用明装。
对装饰及卫生要求较高的建筑可采用暗装。
给水管道与其他管道同沟敷设时应在热水管及蒸汽管下方排水管上方，给水立管穿楼板时应预留孔洞。
2.1.4 管材的选择（1）给水常用管材和管件常用给水管材一般有：钢管、铜管、铸铁管和塑料管及负荷管材。
应注意，生活用水的给水管道应该是无毒的。
1.钢管：钢管有焊接钢管（常用）、无缝钢管两种。
规格以公称直径表示，即用字母DN 后加公称直径数值表示。
2.铜管：主要优点在于其具有很强的抗腐蚀能力，强度高可塑性强，兼顾耐用，能承受较高的外力负荷，热胀冷缩系数小，能抗高温环境，防火性能好。
3、铸铁管：与钢管相比具有耐腐蚀性强造价低，耐久性好等优点，适用于埋地敷设。
缺点是质脆。
（2）管材选择1、新建、改建、扩建城市供水管道和住宅小区室外给水管道应使用无毒硬聚氯乙烯、聚乙烯塑料管，大口径城市供水管道可选用钢塑复合管。
2、新建、改建住宅室内给水管道选用铝塑复合管。
2.1.5给水方式的选择室内给水系统的给水方式必须根据用户对水质水压和水量的要求，室外管网所能提供的水质水量和水压情况，卫生器具及消防设备等用水点在建筑物内的分布以及用户对供水安全要求等条件来确定，室内给水系统主要给水方式主要有以下几种：1、直接给水方式：特点：系统简单、投资省可充分利用外网水压，但是一旦外网停水室内立即断水。
适用场所：水量水压在一天内均能满足供水要求的用水场所。
2、设水箱的给水方式：特点：供水可靠系统简单，投资省可充分利用外网水压，缺点是增加了建筑物的荷载。
容易产生二次污染。
适用场所：供水水压水量周期性不足时。
3、设有储水池、水箱和水泵的给水方式：特点：水泵能及时向水箱供水，可缩小水箱的容积供水可靠，投资较大，安装和维修比较复杂。
适用场所：室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。
4、分区给水方式：特点：可充分利用外网水压，供水安全但投资较大，维护复杂，供水压力只能满足下层供水要求时采用。
本次设计选用：根据本册课程设计的任务书，我们采用2.1.6给水系统分区根据《建筑给排水工程》P12公式H=120+40*（n-2）（n≥2）得：以第4层为例：n=4时，H=120+40*（n-2）=200Kpa>170Kpa，所以系统分为两个供水区，1-3层由室外给水管网直接供水管网布置成下行上给式，4-6层采用水泵水箱联合供水方式。
白天，通过市政管网提供的0.17MPa的压力将水供给1-3层住户，然后通过水泵与水箱联合供水的方式将水供给4-6层的住户，晚上10点到凌晨4点则利用市政管网提供的0.3MPa 将水供给1-6层的住户。
我们采用的给水方式是下层直接供水，上层设水泵、水箱的供水方式。
2.2室内给水系统计算 2.2.1用水量的计算表格2-2此六层住宅每户卫生间内设低水箱坐式大便器、洗面盆、浴缸，厨房内设有洗涤盆、煤气灶台台面标高离地面700毫米。
故属于普通住宅II 。
由表2-2可知，住宅的最高日生活用水定额为130-300（L/人．d)，小时变化系数Kh 为2.8-2.3，使用时间为24小时。
根据本住宅的性质，选用最高日生活用水定额为280（L/人．d)，小时变化系数Kh 为2.5.每户按3.5人计算。
此六层住宅为每层两户、每户为两室一厅型，该建筑共有2×6=12（户），因每户有两卧室，故以每户3.5人计算，该建筑共有m=3.5×12=42（人）；用水单位数为42（人）。
由公式： 和)*2.2.2设计秒流量的计算A. 白天1-3层市政管网供水1. 根据给水系统轴测图，确定最不利点及计算管路① 经估算比较确定a 即大便器冲洗水箱浮球阀为系统最不利点，计算管路为a-b-c-d-1-2-3-4-5② 引入管起点至最不利配水点位置高度所要求的静水压 ，取层高3米根据： =［3 *3-（-1）］*10=100KPa ③ 最不利配水点所需的最低工作压力根据表2-1可查得大便器冲洗水箱浮球阀最低工作压力为0.020MPa=20KPa 2. 计算各管段的设计秒流量① 根据表2-2，此为普通住宅Ⅱ类，用水定额取 =280L/(人．d),用水时数T=24h,时变化系数取 =2.5,每户按m=3.5人计② 根据表2-1，查找每户设置的卫生器具给水当量数N大便器冲洗水箱浮球阀N=0.5 浴盆混合水嘴N=1.2 洗脸盆单阀水嘴N=0.75洗涤盆混合水嘴N=1.00家用洗衣机水嘴N=1.00小计：每户给水当量数Ng=4.45③根据公式2-7，求最大用水时卫生器具给水当量的平均出流概率(%)==0.03186④取=3.2%，查表2-5找出对应的=*2+1.939%=0.02113⑤根据公式2-6计算管段卫生器具给水当量的同时出流概率UU=*100%=*100%(U计算公式中Ng是指计算管段上的卫生器具给水当量总数，当计算管段为起始端时，不论Ng大小是何值，U值均无需计算，均按U=100%计)⑥根据公式2-5，计算管段的设计秒流量=0.2*U*Ng⑦重复步骤⑤、⑥可以求出所有计算管段的设计秒流量⒊进行给水管网的水力计算①实际运用中，求出设计秒流量后，可查表得出v、DN、i②根据公式2-13，求给水管段的沿程水头损失及③各项计算结果均列入表1表1 给水管网水力计算表④计算局部水头损失按管网沿程水头损失的百分数估算法进行计算=30%=30%*5.38=1.61KPa⑤∴计算管路的水头损失为=+=1.61+5.38=6.99KPa⑥查附录1-1，选用水表口径；根据公式2-16，计算水表的水头损失H3因住宅用水量较小，总水表及分户水表均选用LXS旋翼湿式水表，分户水表和总水表分别安装在d-1和4-5管段，=0.44L/s=1.58,=1.14L/s=4.1。
