(整理)常用材料耐腐蚀性
- 格式：doc
- 大小：302.00 KB
- 文档页数：8
精品文档

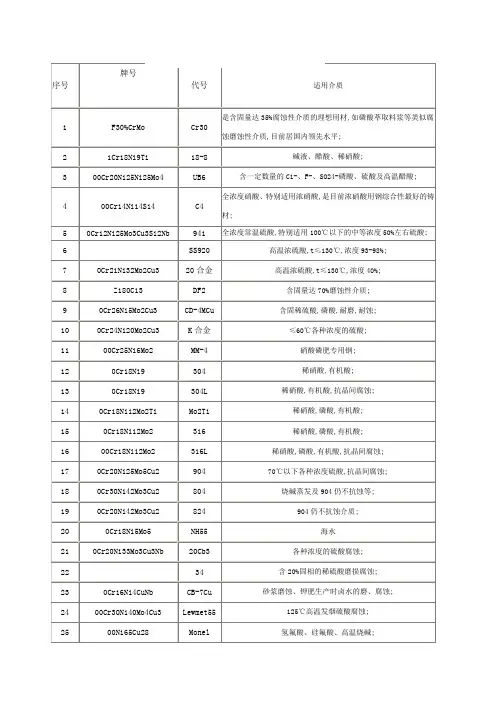

序号
牌号
代号
适用介质
是含固量达 35%腐蚀性介质的理想用材，如磷酸萃取料浆等类似腐蚀磨蚀性介
1
F30%CrMo
Cr30
[泵用耐蚀材料质选，目用前居参国内数领表先水]平。
2
1Cr18Ni9Ti
18-8
碱液、醋酸、稀硝酸。
3
00Cr20Ni25Ni25Mo4
UB6
含一定数量的 C1-、F-、SO24-磷酸、硫酸及高温醋酸。
4
00Cr14Ni14Si4
5
0Cr12Ni25Mo3Cu3Si2Nb
6
00Cr10Ni20Mo1.5Si6Cu
C4 941 SS920
全浓度硝酸、特别适用浓硝酸，是目前浓硝酸用钢综合性最好的铸材。 全浓度常温硫酸，特别适用 100℃以下的中等浓度（50%左右）硫酸。
高温浓硫酸，t≤130℃，浓度 93-98%。
MM-4
硝酸磷肥专用钢。
12
0Cr18Ni9
304
稀硝酸，有机酸。
13
00Cr18Ni9
304L
稀硝酸，有机酸，抗晶间腐蚀。
14
0Cr18Ni12Mo2Ti
Mo2Ti
稀硝酸，磷酸，有机酸。
15
0Cr18Ni12Mo2
316
稀硝酸，磷酸，有机酸。
16
00Cr18Ni12Mo2
316L
稀硝酸，磷酸，有机酸，抗晶间腐蚀。
17
0Cr20Ni25Mo5Cu2
904
70℃以下各种浓度硫酸，抗晶间腐蚀。
18
0Cr30Ni42Mo3Cu2
804
烧碱蒸发及 904 仍不抗蚀等。
19
0Cr20Ni42Mo3Cu2
824
904 仍不抗蚀介质。
20
0Cr18Ni5Mo53Mo3Cu3Nb
20Cb3
各种浓度的硫酸腐蚀。
3 的耐蚀理想材料。
高硅铸铁(STSi15R)：温度 93% 以下的一切温度；
高铬铸铁(Cr28)：温度 80% 以下的一切温度；
不锈钢(SUS304 、 SUS316 、 SUS316L)：温度 80% 以下的一切温度；
S-05 钢(0Cr13Ni7Si4)：温度 98% 以下的一切温度；
工业纯钛(TA1 、TA2)：沸点以下的一切温度（除发烟外）；
浓度 75%以下呈还原性（或呈中性），超过 75% 呈氧化性。 不锈钢 (SUS316 、 SUS316L) ：温度 40 ℃以下，浓度 20% 左右； 904 钢 (SUS904 、 SUS904L) ：适于温度 40~60 ℃、浓度 20~75% ；温度 80 ℃、浓度 60% 以下； 高硅铸铁 (STSi15R) ：室温至 90 ℃之间各种浓度； 纯铅、硬铅：室温的各种温度； S-05 钢 (0Cr13Ni7Si4) ： 90 ℃以下的浓硫酸，高温浓硫酸（ 120~150 ℃）； 普通碳钢：室温 70% 以上的浓硫酸； 铸铁：温度为室温的浓硫酸； 蒙乃尔、金属镍、因可耐尔：中温中等浓度的硫酸； 钛钼合金 (Ti-32Mo) ：沸点以下、 60% 的硫酸和 50 ℃以下、 98% 的硫酸； 哈氏合金 B 、 D ： 100 ℃以下、 75% 的硫酸； 哈氏合金 C ： 100 ℃左右的各种温度； 镍铸铁 (STNiCr202) ：室温 60~90% 的硫酸。
盐酸 (HCl) 一般特点：还原性介质，最高温度为 36~37%.沸点：浓度在 20% 时，为 110 ℃；浓度在 20~36% 时，为 50℃；因此盐酸的最高温度
为 50 ℃。
精品文档
精品文档
金属钽 (Ta) ：对盐酸是最理想的耐蚀材料，但价昂贵，常用于要求精度的计量装置； 哈氏合金 B ：温度≤ 50 ℃、浓度 36% 的盐酸； 钛钼合金 (Ti-32Mo) ：全温度和全浓度； 镍钼合金 (Ch1orimetz 、 0Ni62Mo32Fe3) ：全温度和全浓度； 工业纯钛 (TA1 、 TA2) ：室温 10% 以下的盐酸； ZXSNM(L) 合金 (00Ni70Mo28Fe2) ：温度 50 ℃、浓度 36% 的盐酸； 磷酸(H3 PO4) 磷酸浓度一般为 30~40% ，温度为 80~90 ℃，磷酸中常含 H 2 SO 4 、 F 离子、Cl 离子、硅酸盐等。不锈钢 (SUS316 、 SUS316L) ： 浓度 85% 以下的沸点磷酸； Durimet20(20 号合金 )：浓度 85% 以下、沸点以下的温度，耐蚀耐磨合金； CD-4Mcu：时效硬化合金，耐蚀耐磨合金； 高硅铸铁(STSi15R)、高铬铸铁 (Cr28)：适于沸点以下各种浓度的硝酸； 904 、 904L ：沸点以下各种浓度硝酸； Incolloy825 ：沸点以下的各种浓度硝酸。 氢氟酸 (HF) 一般特点：氢氟酸毒性很大。高硅铸铁、陶瓷和玻璃一般对多数酸都耐蚀，但氢氟酸对它却腐蚀。 镁(Mg) ：对氢氟酸是理想的耐蚀材料，一般只做容器； 钛：适用于浓度为 60~100% （室温状态），浓度低于 60% 腐蚀速度增加； 蒙乃尔合金：是耐氢氟酸的突出材料，能耐一切温度和一切浓度（包括沸点）； 银(Ag) ：沸腾的氢氟酸，多用于计量装置。 烧碱 (NaOH) 一般特点：烧碱的腐蚀随温度升高而加剧。 SUS304 、 SUS304L 、 SUS316 、 SUS316L ：浓度 42% 、室温至 100 ℃； 镍铸铁 (STNiCr202) ：浓度 40% 以下，温度 100 ℃以下； Incolloy804 、 825 ：浓度 (NaOH+NaCl)42% 可达 150 ℃； 纯镍：浓度 (NaOH+NaCl)42% 可达 150 ℃； 蒙乃尔合金：高温、高浓度的烧碱。
00Ni65Mo28
哈氏 B
全浓度盐酸。
精品2文7 档
塑料 FEP
F46
各种酸、碱、盐、氧化剂等介质。
精品文档
28
UHMWPE
80℃以下悬浮固体颗粒的酸、碱、盐介质。 [耐蚀合金材料选用表]
硝酸( HNO 3 )
一般特点：属氧化性介质。浓 HNO 3 工作温度一般为 40℃以下，元素 Cr 、Si 为抗氧化性，含 Cr 、Si 的不锈钢和其它材料为浓 HNO
22
0Cr24Ni33Mo2.5Cu3Ti
3#4#
含 20%固相的稀硫酸磨损腐蚀。
23
0Cr16Ni4CuNb
CB-7Cu
砂浆磨蚀、钾肥生产时卤水的磨、腐蚀。
24
00Cr30Ni40Mo4Cu3
Lewmet55
125℃高温发烟硫酸腐蚀。
25
00Ni65Cu28
Monel
氢氟酸、硅氟酸、高温烧碱。
26
工业纯铝(Al)：室温的一切温度（仅用于容器）；
CD-4MCu 时效硬化合金：沸点以下的一切温度；
因可耐、哈氏合金 C 、金、钽等都有良好的耐蚀性。
硫酸 (H 2 SO 4 ) 一般特点：沸点随浓度升高而升高。如：浓度 5% ，其沸点为 101 ℃；浓度 50% ，其沸点为 124℃；浓度 98% ，其沸点为 332℃。
7
0Cr21Ni32Mo2Cu3
20#合金
高温浓硫酸，t≤130℃，浓度 40%。
8
Z180C13
DF2
含固量达 70%磨蚀性介质。
9
0Cr26Ni5Mo2Cu3
CD-4MCu
含固稀硫酸，磷酸，耐磨，耐蚀。
10
0Cr24Ni20Mo2Cu3
K 合金
≤60℃各种浓度的硫酸。
11
00Cr25Ni6Mo2
序号
牌号
代号
适用介质
是含固量达 35%腐蚀性介质的理想用材，如磷酸萃取料浆等类似腐蚀磨蚀性介
1
F30%CrMo
Cr30
[泵用耐蚀材料质选，目用前居参国内数领表先水]平。
2
1Cr18Ni9Ti
18-8
碱液、醋酸、稀硝酸。
3
00Cr20Ni25Ni25Mo4
UB6
含一定数量的 C1-、F-、SO24-磷酸、硫酸及高温醋酸。
4
00Cr14Ni14Si4
5
0Cr12Ni25Mo3Cu3Si2Nb
6
00Cr10Ni20Mo1.5Si6Cu
C4 941 SS920
全浓度硝酸、特别适用浓硝酸，是目前浓硝酸用钢综合性最好的铸材。 全浓度常温硫酸，特别适用 100℃以下的中等浓度（50%左右）硫酸。
高温浓硫酸，t≤130℃，浓度 93-98%。
MM-4
硝酸磷肥专用钢。
12
0Cr18Ni9
304
稀硝酸，有机酸。
13
00Cr18Ni9
304L
稀硝酸，有机酸，抗晶间腐蚀。
14
0Cr18Ni12Mo2Ti
Mo2Ti
稀硝酸，磷酸，有机酸。
15
0Cr18Ni12Mo2
316
稀硝酸，磷酸，有机酸。
16
00Cr18Ni12Mo2
316L
稀硝酸，磷酸，有机酸，抗晶间腐蚀。
17
0Cr20Ni25Mo5Cu2
904
70℃以下各种浓度硫酸，抗晶间腐蚀。
18
0Cr30Ni42Mo3Cu2
804
烧碱蒸发及 904 仍不抗蚀等。
19
0Cr20Ni42Mo3Cu2
824
904 仍不抗蚀介质。
20
0Cr18Ni5Mo53Mo3Cu3Nb
20Cb3
各种浓度的硫酸腐蚀。
3 的耐蚀理想材料。
高硅铸铁(STSi15R)：温度 93% 以下的一切温度；
高铬铸铁(Cr28)：温度 80% 以下的一切温度；
不锈钢(SUS304 、 SUS316 、 SUS316L)：温度 80% 以下的一切温度；
S-05 钢(0Cr13Ni7Si4)：温度 98% 以下的一切温度；
工业纯钛(TA1 、TA2)：沸点以下的一切温度（除发烟外）；
浓度 75%以下呈还原性（或呈中性），超过 75% 呈氧化性。 不锈钢 (SUS316 、 SUS316L) ：温度 40 ℃以下，浓度 20% 左右； 904 钢 (SUS904 、 SUS904L) ：适于温度 40~60 ℃、浓度 20~75% ；温度 80 ℃、浓度 60% 以下； 高硅铸铁 (STSi15R) ：室温至 90 ℃之间各种浓度； 纯铅、硬铅：室温的各种温度； S-05 钢 (0Cr13Ni7Si4) ： 90 ℃以下的浓硫酸，高温浓硫酸（ 120~150 ℃）； 普通碳钢：室温 70% 以上的浓硫酸； 铸铁：温度为室温的浓硫酸； 蒙乃尔、金属镍、因可耐尔：中温中等浓度的硫酸； 钛钼合金 (Ti-32Mo) ：沸点以下、 60% 的硫酸和 50 ℃以下、 98% 的硫酸； 哈氏合金 B 、 D ： 100 ℃以下、 75% 的硫酸； 哈氏合金 C ： 100 ℃左右的各种温度； 镍铸铁 (STNiCr202) ：室温 60~90% 的硫酸。
盐酸 (HCl) 一般特点：还原性介质，最高温度为 36~37%.沸点：浓度在 20% 时，为 110 ℃；浓度在 20~36% 时，为 50℃；因此盐酸的最高温度
为 50 ℃。
精品文档
精品文档
金属钽 (Ta) ：对盐酸是最理想的耐蚀材料，但价昂贵，常用于要求精度的计量装置； 哈氏合金 B ：温度≤ 50 ℃、浓度 36% 的盐酸； 钛钼合金 (Ti-32Mo) ：全温度和全浓度； 镍钼合金 (Ch1orimetz 、 0Ni62Mo32Fe3) ：全温度和全浓度； 工业纯钛 (TA1 、 TA2) ：室温 10% 以下的盐酸； ZXSNM(L) 合金 (00Ni70Mo28Fe2) ：温度 50 ℃、浓度 36% 的盐酸； 磷酸(H3 PO4) 磷酸浓度一般为 30~40% ，温度为 80~90 ℃，磷酸中常含 H 2 SO 4 、 F 离子、Cl 离子、硅酸盐等。不锈钢 (SUS316 、 SUS316L) ： 浓度 85% 以下的沸点磷酸； Durimet20(20 号合金 )：浓度 85% 以下、沸点以下的温度，耐蚀耐磨合金； CD-4Mcu：时效硬化合金，耐蚀耐磨合金； 高硅铸铁(STSi15R)、高铬铸铁 (Cr28)：适于沸点以下各种浓度的硝酸； 904 、 904L ：沸点以下各种浓度硝酸； Incolloy825 ：沸点以下的各种浓度硝酸。 氢氟酸 (HF) 一般特点：氢氟酸毒性很大。高硅铸铁、陶瓷和玻璃一般对多数酸都耐蚀，但氢氟酸对它却腐蚀。 镁(Mg) ：对氢氟酸是理想的耐蚀材料，一般只做容器； 钛：适用于浓度为 60~100% （室温状态），浓度低于 60% 腐蚀速度增加； 蒙乃尔合金：是耐氢氟酸的突出材料，能耐一切温度和一切浓度（包括沸点）； 银(Ag) ：沸腾的氢氟酸，多用于计量装置。 烧碱 (NaOH) 一般特点：烧碱的腐蚀随温度升高而加剧。 SUS304 、 SUS304L 、 SUS316 、 SUS316L ：浓度 42% 、室温至 100 ℃； 镍铸铁 (STNiCr202) ：浓度 40% 以下，温度 100 ℃以下； Incolloy804 、 825 ：浓度 (NaOH+NaCl)42% 可达 150 ℃； 纯镍：浓度 (NaOH+NaCl)42% 可达 150 ℃； 蒙乃尔合金：高温、高浓度的烧碱。
00Ni65Mo28
哈氏 B
全浓度盐酸。
精品2文7 档
塑料 FEP
F46
各种酸、碱、盐、氧化剂等介质。
精品文档
28
UHMWPE
80℃以下悬浮固体颗粒的酸、碱、盐介质。 [耐蚀合金材料选用表]
硝酸( HNO 3 )
一般特点：属氧化性介质。浓 HNO 3 工作温度一般为 40℃以下，元素 Cr 、Si 为抗氧化性，含 Cr 、Si 的不锈钢和其它材料为浓 HNO
22
0Cr24Ni33Mo2.5Cu3Ti
3#4#
含 20%固相的稀硫酸磨损腐蚀。
23
0Cr16Ni4CuNb
CB-7Cu
砂浆磨蚀、钾肥生产时卤水的磨、腐蚀。
24
00Cr30Ni40Mo4Cu3
Lewmet55
125℃高温发烟硫酸腐蚀。
25
00Ni65Cu28
Monel
氢氟酸、硅氟酸、高温烧碱。
26
工业纯铝(Al)：室温的一切温度（仅用于容器）；
CD-4MCu 时效硬化合金：沸点以下的一切温度；
因可耐、哈氏合金 C 、金、钽等都有良好的耐蚀性。
硫酸 (H 2 SO 4 ) 一般特点：沸点随浓度升高而升高。如：浓度 5% ，其沸点为 101 ℃；浓度 50% ，其沸点为 124℃；浓度 98% ，其沸点为 332℃。
7
0Cr21Ni32Mo2Cu3
20#合金
高温浓硫酸，t≤130℃，浓度 40%。
8
Z180C13
DF2
含固量达 70%磨蚀性介质。
9
0Cr26Ni5Mo2Cu3
CD-4MCu
含固稀硫酸，磷酸，耐磨，耐蚀。
10
0Cr24Ni20Mo2Cu3
K 合金
≤60℃各种浓度的硫酸。
11
00Cr25Ni6Mo2
