常见能源计量测量仪表介绍

热力用的热计量表摘要：一、热力用热计量表的概述二、热力用热计量表的分类三、热力用热计量表的原理与应用四、热力用热计量表的安装与维护五、热力用热计量表的发展趋势正文：一、热力用热计量表的概述热力用热计量表，顾名思义，是一种用于测量热能的仪表。

在热力系统中，热计量表发挥着至关重要的作用，它能够准确地测量热能的用量，从而为热力系统的运行和管理提供可靠的数据支持。

二、热力用热计量表的分类热力用热计量表根据其工作原理和使用场景的不同，主要可以分为以下几类：1.机械式热计量表：这种热计量表主要通过机械部件的运动来测量热能的用量，结构相对简单，但精度较低。

2.热电偶热计量表：热电偶热计量表是利用热电偶的热电势差来测量热能的用量，具有较高的精度和稳定性。

3.热电阻热计量表：热电阻热计量表则是利用热电阻的电阻值随温度变化的特性来测量热能的用量，具有响应速度快、体积小等优点。

三、热力用热计量表的原理与应用无论是哪种类型的热计量表，其工作原理都是基于热能和某种物理量的转换。

以热电偶热计量表为例，当热电偶的两个接点温度不同时，就会产生热电势差，通过测量这个热电势差，就可以计算出热能的用量。

热力用热计量表广泛应用于各种热力系统中，如锅炉、热力站、工业生产等，为这些系统的热能管理提供了重要的技术支持。

四、热力用热计量表的安装与维护热力用热计量表的安装位置应选择在温度稳定、便于观察和维护的地方。

在安装过程中，应确保热计量表与管道的连接牢固，且密封良好，以防止热能泄漏。

在热计量表的日常维护中，应定期检查其工作状态，如发现异常，应及时进行维修或更换。

同时，还应定期进行校准，以确保其测量精度。

五、热力用热计量表的发展趋势随着科技的发展和节能减排的需求，热力用热计量表也在不断地进行技术升级和改进。

常用的电工仪表介绍电工仪表按测量对象不同，分为电流表、电压表、功率表、电能表、绝缘电阻表等；按仪表工作原理的不同分为磁电系、电磁系、电动系、感应系等。

电工仪表常见的表面标记符号如下表所示。

▲电工仪表常见的表面标记符号1、电流表电流表是根据通电导体在磁场中受磁场力的作用而制成的。

电流表是指用来测量交、直流电路中电流的仪表。

在电路图中，电流表的符号为“圈”。

电流值以“安”或“A”为标准单位。

交流电流表主要采用电磁系电表、电动系电表和整流式电表的测量机构。

一般可直接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器），主要采用磁电系电表的测量机构。

电流表的外形如下图所示。

▲电流表的外形*注意：1）测量电流时，接线正确，电流表应与被测电路串联。

测量直流电流时，必须注意仪表的极性，应使仪表的极性与被测量的极性一致。

直流电流表和交流电流表区别很大，不能交换测量。

2）测量交流高电压或交流大电流时，必须采用电压互感器和电流互感器。

电压表和电流表的量程应与互感器二次的额定值相符。

一般电压为100V，电流为5A。

3）当电路中的被测量超过仪表的量程时，可采用外附分流器或分压器，要注意其准确度等级应与仪表的准确度等级相符。

2、电压表电压表是测量电压的一种仪器，是用于测量直流电压、交流电压的机械式指示电表，分为直流电压表和交流电压表。

直流电压表主要采用磁电系电表和静电系电表的测量机构。

磁电系电压表由小量程的磁电系电流表与串联电阻器组成，最低量程为十几毫伏。

为了扩大直流电压表量程，可以增大分压器的电阻值。

交流电压表主要采用整流式电表、电磁系电表、电动系电表和静电系电表的测量机构。

大部分电压表都是用小量程电流表与分压器串联而成，也可用几个电阻组成的分压器与测量机构串联而形成多量程电压表。

电压表的外形如下图所示。

▲电压表的外形3、功率表和电能表功率表是测量电功率的仪器。

电功率包括有功功率、无功功率和视在功率。

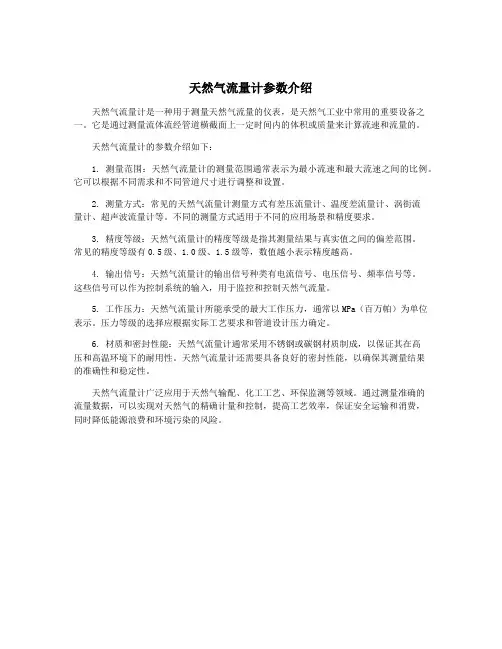

天然气流量计参数介绍
天然气流量计是一种用于测量天然气流量的仪表，是天然气工业中常用的重要设备之一。

它是通过测量流体流经管道横截面上一定时间内的体积或质量来计算流速和流量的。

天然气流量计的参数介绍如下：
1. 测量范围：天然气流量计的测量范围通常表示为最小流速和最大流速之间的比例。

它可以根据不同需求和不同管道尺寸进行调整和设置。

2. 测量方式：常见的天然气流量计测量方式有差压流量计、温度差流量计、涡街流
量计、超声波流量计等。

不同的测量方式适用于不同的应用场景和精度要求。

3. 精度等级：天然气流量计的精度等级是指其测量结果与真实值之间的偏差范围。

常见的精度等级有0.5级、1.0级、1.5级等，数值越小表示精度越高。

4. 输出信号：天然气流量计的输出信号种类有电流信号、电压信号、频率信号等。

这些信号可以作为控制系统的输入，用于监控和控制天然气流量。

5. 工作压力：天然气流量计所能承受的最大工作压力，通常以MPa（百万帕）为单位表示。

压力等级的选择应根据实际工艺要求和管道设计压力确定。

6. 材质和密封性能：天然气流量计通常采用不锈钢或碳钢材质制成，以保证其在高
压和高温环境下的耐用性。

天然气流量计还需要具备良好的密封性能，以确保其测量结果
的准确性和稳定性。

天然气流量计广泛应用于天然气输配、化工工艺、环保监测等领域。

通过测量准确的
流量数据，可以实现对天然气的精确计量和控制，提高工艺效率，保证安全运输和消费，
同时降低能源浪费和环境污染的风险。

能源计量仪表的配置、使用和维护管理方案1. 介绍本文档旨在提供关于能源计量仪表的配置、使用和维护管理方案的详细指导。

能源计量仪表是用于测量和监控能源消耗的重要设备，对于能源管理和成本控制至关重要。

2. 配置2.1 选择合适的仪表类型：根据不同的能源类型和测量需求，选择合适的能源计量仪表，例如电能计量仪、燃气计量仪等。

2.2 安装位置：选择合适的安装位置，确保能源计量仪表能够准确测量能源消耗，并方便查看和维护。

2.3 连接与校准：正确连接仪表与相应的能源源头，并进行仪表校准，确保测量结果的准确性和可靠性。

3. 使用3.1 监控能源消耗：通过能源计量仪表实时监控能源消耗情况，包括能源消耗量、能源消耗趋势等。

3.2 数据记录和分析：定期记录和存储能源消耗数据，并进行数据分析，以便评估能源使用效率和发现潜在的问题和改进机会。

3.3 警报和报警：设置报警阈值，当能源消耗超过预设范围时，能源计量仪表应能发出警报，以便及时采取措施进行调整和优化。

4. 维护管理4.1 定期检查和维护：定期对能源计量仪表进行检查和维护，确保其正常运行和准确测量能源消耗。

4.2 故障排除：如果能源计量仪表出现故障，应及时进行排除，确保能正常恢复使用并准确测量能源消耗。

4.3 软件更新和升级：根据厂商提供的软件更新和升级，及时进行更新以提高系统的性能和功能。

4.4 培训和培养人员：对相关人员进行培训和技能提升，使其能够熟练操作和维护能源计量仪表。

5. 总结本文档提供了关于能源计量仪表的配置、使用和维护管理方案的详细指导。

通过正确配置、合理使用和及时维护，能够实现对能源消耗的准确测量、有效监控和成本控制。

请根据实际情况制定并执行相应的管理计划，以确保能源计量仪表的有效运行和使用。

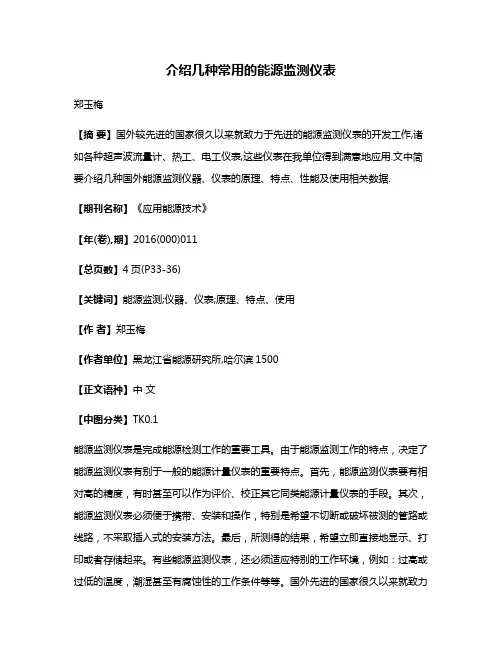

介绍几种常用的能源监测仪表郑玉梅【摘要】国外较先进的国家很久以来就致力于先进的能源监测仪表的开发工作,诸如各种超声波流量计、热工、电工仪表,这些仪表在我单位得到满意地应用.文中简要介绍几种国外能源监测仪器、仪表的原理、特点、性能及使用相关数据.【期刊名称】《应用能源技术》【年(卷),期】2016(000)011【总页数】4页(P33-36)【关键词】能源监测;仪器、仪表;原理、特点、使用【作者】郑玉梅【作者单位】黑龙江省能源研究所,哈尔滨1500【正文语种】中文【中图分类】TK0.1能源监测仪表是完成能源检测工作的重要工具。

由于能源监测工作的特点，决定了能源监测仪表有别于一般的能源计量仪表的重要特点。

首先，能源监测仪表要有相对高的精度，有时甚至可以作为评价、校正其它同类能源计量仪表的手段。

其次，能源监测仪表必须便于携带、安装和操作，特别是希望不切断或破坏被测的管路或线路，不采取插入式的安装方法。

最后，所测得的结果，希望立即直接地显示、打印或者存储起来。

有些能源监测仪表，还必须适应特别的工作环境，例如：过高或过低的温度，潮湿甚至有腐蚀性的工作条件等等。

国外先进的国家很久以来就致力于这些先进的能源监测仪表的开发工作，并取得了较好的成果。

诸如各种超声波流量计、测厚仪、钳形功率表等各种热工、电工仪表，都得到了满意地应用。

下面，仅对几种常用的能源监测仪表的原理、特点、性能和使用等作一简要的介绍。

1010P通用便携式流量计是由美国康乐创公司开发生产的内置时差式和多普勒式两种测量技术，使用方便、不需要切割管道、低维护、无压损。

1010P通用便携式流量计是1010系列流量计中体积最小、重量最轻的一款。

1.1 超声波流量计的特点1010P通用便携式流量计是基于微处理器技术，自身完备的流量测量仪表，与其它常规类型流量计或其它超声波流量计相比，除具有高精度、高可靠性、高性能、低价格的显著特点。

1.2 超声波流量计的原理超声波在流动的流体中传播时就载上流体流速的信息。

电力系统电能计量一、引言随着电力工业的快速发展，电能计量作为电力系统运行和能源管理的重要环节，对于确保能源利用的科学、公正和高效具有至关重要的意义。

本文将从电能计量的定义、原理、仪表及监控等方面展开探讨。

二、电能计量的定义和原理电能计量是指对电力系统中电能使用的测量和记录。

其原理基于电能与电压、电流之间的关系。

按照产生电能时电流方向与计量开关的位置，电能计量可以分为正向计量和反向计量。

三、电能计量仪表电能计量仪表是用于测量和记录电能的装置。

常见的电能计量仪表有电能表、电度表和电能监测仪等。

电能表是最常用的一种仪表，它可以实时监测和记录电能的使用情况。

同时，电能表还具备远程抄表和数据传输的功能，方便管理部门进行数据统计和分析。

四、电能计量的监控与管理为提高电能计量的精确度和监控效果，许多电力系统采用电能计量监控系统。

电能计量监控系统基于现代化的通信技术，可以远程监测和控制电能计量仪表。

通过该系统，管理人员可以实时了解到电能使用情况，及时发现异常情况并进行处理，保证电能计量系统的准确性和公正性。

五、电能计量的误差与校验在电能计量过程中，可能会出现一定的误差。

这些误差可能来自仪表本身的精度、采样误差等。

因此，对于电能计量仪表的准确性和稳定性进行定期的校验是必要的。

校验可以通过对比不同精度的仪表的测量结果来进行，以保证计量结果的准确性和可靠性。

六、电能计量的应用与发展趋势电能计量在电力系统中有着广泛的应用。

它不仅可以为用户提供明确的用电信息，还可以为电网管理和能源统计提供数据支持。

随着智能电网的建设和能源管理的逐步实施，电能计量技术也在不断发展。

未来的电能计量系统将更加智能化、自动化，并具备更高的精确度和可靠性。

七、结论电能计量作为电力系统的重要环节，对于实现能源管理和科学用电具有重要意义。

通过对电能计量的理解和应用，可以提高电力系统的运行效率、减少能源浪费。

同时，推动电能计量技术的发展也有助于实现电力行业的可持续发展。

化工计量仪器化工计量仪器是化工生产过程中的重要设备之一，用来测量、监测或控制化工生产过程中的各项参数，包括温度、压力、流量、液位、浓度、质量等。

化工计量仪器的广泛应用，不仅提高了化工生产的安全性、效率和质量，也有助于保护环境和节约能源。

以下是几种常见的化工计量仪器：一、温度计温度计是一种用来测量温度的仪器，其原理是根据热量对物质体积、长度等物理量的影响来测量温度。

化工生产过程中，温度的控制十分重要，因为它对反应速率、产品质量以及安全性都有着极为重要的影响。

种类有旋转式、液体膨胀式、气体膨胀式、电子式、红外线式等。

二、压力计压力计是一种用来测量压力的仪器，其原理是根据被测介质对压力传感器产生的变形来测量压力大小。

在化工生产过程中，压力的监测和控制是非常必要的，因为它对化学反应的进行、设备的稳定以及安全性都有着重要的影响。

种类有压力计表、电子式压力计、智能式压力变送器等。

三、流量计流量计是一种用来测量流体流量的仪器，其原理是通过测量被测介质在流量计内的流速来确定其流量。

在化工生产过程中，流量的监测和控制是非常必要的，因为它对设备的稳定、产品质量、能源消耗等都有着很重要的影响。

种类有涡轮流量计、电磁式流量计、超声波流量计、热式流量计等。

四、液位计液位计是一种用来测量液位高度的仪器，其原理是通过测量某个位置与液体界面的距离或者液体的压力来确定液位高度。

在化工生产过程中，液位的监测和控制是非常必要的，因为它对设备的稳定性、液体的流动等都有着很重要的影响。

种类有浮子式液位计、压力式液位计、雷达式液位计、超声波液位计等。

五、化学分析仪器化学分析仪器是用于分析和检测化学样品的仪器，其种类非常多，包括光谱仪、色谱仪、质谱仪、气相色谱仪、液相色谱仪、原子吸收光谱仪等等。

在化工生产中，要对物料进行检测和分析的时候需要使用化学分析仪器。

它们可以为化学反应提供必要的数据，以保证产品质量和生产效率。

六、在线监测仪器在线监测仪器是一种可以在生产过程中实时监测参数变化的仪器，包括气体分析监测仪器、有毒气体检测仪器、粉尘浓度监测仪器等等。

电源维护常用测量仪表介绍电源设备的检测维护需要使用各类仪表对其参数进行周期性的测量，并要求对测试数据作出正确的分析判断，从而发现障碍隐患，分析故障源头，为供电设备的故障排除提供理论依据，保证供电网络的正常运行。

因此熟练掌握常用电源维护测量仪表是对电源维护人员最基本的要求。

本文主要介绍万用表、交直流钳形表、电力谐波分析仪、示波器、宽频杂音计、接地电阻测试仪、温湿度测试仪、声级计这9种常用电源维护仪表。

一、万用表1.1 万用表的功能档位说明万用表的品牌很多，其功能及使用方法则大同小异。

下面以VC980型万用表为例，对其功能及使用方法作简要的说明。

VC980型万用表的档位功能如图1.1所示。

图1.1 VC980数字万用表面板图①电压、电阻测量输入端。

在测量电压、电阻时接红表笔。

②公共输入端。

在测量电压、电阻、电流时接黑表笔。

③电流测试输入端。

测量电流时接红表笔，最大输入电流为200mA 。

④电流测试输入端。

测量电流时接红表笔，最大输入电流为20A 。

⑤功能档位转盘。

用于选择不同的测量功能和档位。

⑥档位及量程选择。

V ~：交流电压测量档，分为200mV、2V、20V、200V、700V 5 档V：直流电压测量档，分为200mV、2V、20V、200V、1000V 5 档。

A ~：交流电流测量档，分为200mA、20A 2 档。

A：直流电流测量档，分为20mA、200mA、20A 3 档。

Ω：电阻测量档，分为200Ω、2kΩ、20kΩ、200kΩ、2MΩ、20MΩ 6 档：通断及二极管测量档。

Hz ：频率测量功能档。

分为20kHz、200kHz 两档。

hFE：三极管放大倍数测量档。

F ：电容测量档。

分为2nF、20 nF、200 nF、2μF、20μF共5 档。

许多高级的数字式万用表采用了自动量程，取消了复杂的量程档位，简化了测量操作。

⑦三极管测试插孔。

分为PNP 和NPN 两种不同形式的插孔。

⑧电容测试输入插孔。

节能降耗理念下化工能源计量仪表的应用及改造策略摘要：随着全球能源危机的加剧，节能降耗已成为各行业发展的重要目标。

在化工领域，能源计量仪表的应用及改造策略对于提高能源利用效率、降低能源消耗具有重要意义。

本文介绍了化工能源计量仪表的应用现状，提出了改造策略，如优化能源计量仪表配置、提高计量精度、加强数据管理和分析等。

关键词：节能降耗；化工；能源计量仪表；应用；改造策略引言随着经济的快速发展，能源消耗不断增长，能源短缺和环境污染问题日益严重。

在化工领域，能源消耗巨大，如何提高能源利用效率、降低能源消耗已成为行业发展的重要课题。

能源计量仪表的应用及改造策略是实现节能降耗的重要手段之一。

本文将重点探讨节能降耗理念下化工能源计量仪表的应用及改造策略。

一、化工能源计量仪表的应用现状随着环保意识的增强和能源价格的上涨，化工企业对于能源计量和管理越来越重视。

为了实现节能减排和提高经济效益，许多化工企业开始广泛应用各种能源计量仪表，不仅有助于企业实时掌握能源消耗情况，还能为节能措施的制定提供准确的数据支持。

电能表是化工企业中常用的能源计量仪表，通过电能表，企业可以精确地测量和记录电力消耗，了解生产过程中的能源消耗情况。

电能表还可以与自动化系统集成，实现远程监控和数据采集，进一步提高能源管理效率。

除了电能表，水表和气体流量计等也是化工企业中常见的能源计量仪表。

水表用于测量和记录生产过程中的水消耗量，帮助企业控制水资源消耗并降低成本。

气体流量计则用于测量和记录气体管道中的流量，保障生产过程中的气体供应稳定，有助于企业实现环保目标。

然而，在实际应用中，一些问题逐渐暴露出来，部分化工企业的计量精度不高，导致数据准确性受到影响。

另外，数据管理不完善也是普遍存在的问题，一些企业缺乏有效的数据存储和分析系统，无法充分利用能源计量仪表产生的数据价值。

为了解决这些问题，化工企业要加强设备维护和更新工作，提高计量精度。

建立完善的能源数据管理系统，对数据进行实时监控和分析，为节能措施的制定提供有力支持。
