高中物理人教版选修3选修3-2第四章第1节划时代的发现D卷

绝密★启用前1.划时代的发现第Ⅰ部分选择题一、选择题：本题共8小题。

将正确答案填写在题干后面的括号里。

1．法拉第发现电磁感应现象（）A．是妙手偶得B．是一个孤立的事件C．不是一个划时代的发现D．进一步揭示了电磁之间的联系2．在电磁学发展过程中，许多科学家做出了贡献。

下列说法正确的是() A．奥斯特发现了电流磁效应；法拉第发现了电磁感应现象B．牛顿发现了行星运动规律；开普勒发现万有引力定律C．库仑发现了点电荷的相互作用规律；密立根通过油滴实验测定了元电荷的数值D．安培发现了磁场对运动电荷的作用规律；洛伦兹发现了磁场对电流的作用规律3．奥斯特发现电流磁效应，使整个科学界受到了极大的震动，通过对电流磁效应的逆向思维，人们提出的问题是()A．电流具有热效应B．电流具有磁效应C．磁能生电D．磁体具有磁化效应4．科学家探索自然界的奥秘，要付出艰辛的努力。

19世纪，英国科学家法拉第经过10年坚持不懈的努力，发现了电磁感应现象。

如图中可用于研究电磁感应现象的实验是（）5．下面属于电磁感应现象的是()A．通电导体周围产生磁场B．磁场对电流产生力的作用C．闭合电路的一部分导体做切割磁感线运动时，在电路中产生电流的现象D．电荷在磁场中定向移动形成电流6．下列关于电磁感应现象的认识，正确的是()A．它最先是由奥斯特通过实验发现的B．它说明了电流周围存在磁场C．它说明了磁生电是有条件的D．它说明了电流在磁场中会受到安培力7．如图所示，弹簧上端固定，下端悬挂一根磁铁，磁铁正下方不远处的水平面上放一个质量为m，电阻为R的闭合线圈。

将磁铁慢慢托起到弹簧恢复原长时放开，磁铁开始上下振动，线圈始终静止在水平面上，不计空气阻力，则以下说法不正确的是( )A．磁铁做自由落体运动B．线圈中不会产生感应电流C．只要磁铁运动，线圈中一定有感应电流D．若磁铁静止不动，线圈也会产生感应电流8．如图所示，导线ab和cd互相平行，则下列四种情况下导线cd中无电流的是()A．开关S闭合或断开的瞬间B．开关S是闭合的，但滑动触头向左滑C．开关S是闭合的，但滑动触头向右滑D．开关S始终闭合，不滑动触头第Ⅱ部分非选择题二、非选择题：本题4个小题。

第1课时划时代的发现一、学习目标1．知道与电流磁效应和电磁感应现象的发现相关的物理学史。

2．知道电磁感应、感应电流的定义。

3．领悟科学探究中提出问题、观察实验、分析论证、归纳总结等要素在研究物理问题时的重要性。

4．领会科学家对自然现象、自然规律的某些猜想在科学发现中的重要性。

5．以科学家不怕失败、勇敢面对挫折的坚强意志激励自己。

二、学习重点、难点学习重点：知道与电流磁效应和电磁感应现象的发现相关的物理学史。

领悟科学探究的方法和艰难历程。

培养不怕失败、勇敢面对挫折的坚强意志。

学习难点：领悟科学探究的方法和艰难历程。

培养不怕失败、勇敢面对挫折的坚强意志。

三、学习过程：(一)、奥斯特梦圆“电生磁”------电流的磁效应阅读教材有关奥斯特发现电流磁效应的内容。

思考并回答以下问题：（1）是什么信念激励奥斯特寻找电与磁的联系的？在这之前，科学研究领域存在怎样的历史背景？（2）奥斯特的研究是一帆风顺的吗？奥斯特面对失败是怎样做的？（3）奥斯特发现电流磁效应的过程是怎样的？用学过的知识如何解释？（4）电流磁效应的发现有何意义？谈谈自己的感受。

(二)、法拉第心系“磁生电”------电磁感应现象阅读教材有关法拉第发现电磁感应的内容。

思考并回答以下问题：（1）奥斯特发现电流磁效应引发了怎样的哲学思考？法拉第持怎样的观点？（2）法拉第的研究是一帆风顺的吗？法拉第面对失败是怎样做的？（3）法拉第做了大量实验都是以失败告终，失败的原因是什么？（4）法拉第经历了多次失败后，终于发现了电磁感应现象，他发现电磁感应现象的具体的过程是怎样的？之后他又做了大量的实验都取得了成功，他认为成功的“秘诀”是什么？（5）从法拉第探索电磁感应现象的历程中，你学到了什么？谈谈自己的体会。

学生活动：结合思考题，认真阅读教材，分成小组讨论，发表自己的见解。

(三)、科学的足迹1、科学家的启迪教材P42、伟大的科学家法拉第教材(四)、实例探究【例1】发电的基本原理是电磁感应。

（人教版）高中物理选修3-2（全册）课时同步练习汇总第四章第1、2节划时代的发现探究感应电流的产生条件课时达标训练新人教版选修3-2一、单项选择题1．下列现象中属于电磁感应现象的是( )A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场2.如图所示, 矩形线框abcd 放置在水平面内, 磁场方向与水平方向成α角, 已知sinα＝45, 回路面积为S , 磁感应强度为B , 则通过线框的磁通量为( )A ．BS B.45BS C.35BS D.34BS3．如图所示, 开始时矩形线框与匀强磁场的方向垂直, 且一半在磁场内, 一半在磁场外, 若要使线框中产生感应电流, 下列办法中不可行的是( )A ．将线框向左拉出磁场B ．以ab 边为轴转动(小于90°)C ．以ad 边为轴转动(小于60°)D ．以bc 边为轴转动(小于60°)4．如图所示, 在匀强磁场中的矩形金属轨道上, 有等长的两根金属棒ab 和cd , 它们以相同的速度匀速运动, 则( )A ．断开开关S, ab 中有感应电流B ．闭合开关S, ab 中有感应电流C ．无论断开还是闭合开关S, ab 中都有感应电流D ．无论断开还是闭合开关S, ab 中都没有感应电流二、多项选择题5．我国已经制订了登月计划, 假如宇航员登月后想探测一下月球表面是否有磁场. 他手边有一只灵敏电流表和一个小线圈, 则下列推断正确的是( )A ．直接将电流表放于月球表面, 通过观察电流表是否有示数来判断磁场的有无B ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表无示数, 则可判断月球表面无磁场C ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表有示数, 则可判断月球表面有磁场D ．将电流表与线圈组成闭合回路, 使线圈在某一平面内沿各个方向运动, 电流表无示数, 则不能判断月球表面有无磁场6.如图所示, 水平面内有两条相互垂直且彼此绝缘的通电长直导线, 以它们为坐标轴构成一个平面直角坐标系. 四个相同的圆形闭合线圈在四个象限内完全对称放置, 两直导线中的电流大小与变化情况完全相同, 电流方向如图中所示, 当两直导线中的电流都增大时, 四个线圈a、b、c、d中感应电流的情况是( )A．线圈a中无感应电流 B．线圈b中有感应电流C．线圈c中有感应电流 D．线圈d中无感应电流7．如图所示, 线圈abcd在磁场区域ABCD中, 下列哪种情况下线圈中有感应电流产生( )A．把线圈变成圆形(周长不变)B．使线圈在磁场中加速平移C．使磁场增强或减弱D．使线圈以过ab的直线为轴旋转8．如图所示, 用导线做成圆形或正方形回路, 这些回路与一直导线构成几种位置组合(彼此绝缘), 下列组合中, 切断直导线中的电流时, 闭合回路中会有感应电流产生的是( )三、非选择题9.边长L＝10 cm的正方形线框固定在匀强磁场中, 磁场方向与线圈平面间的夹角θ＝30°, 如图所示, 磁感应强度随时间变化的规律为B＝(2＋3t)T, 则第3 s内穿过线圈的磁通量的变化量ΔΦ为多少?10.如图所示, 有一个垂直于纸面向里的匀强磁场, B 1＝0.8 T, 磁场有明显的圆形边界, 圆心为O , 半径为r ＝1 cm. 现在纸面内先后放上与磁场垂直的圆线圈, 圆心均在O 处, A 线圈半径为1 cm, 10匝; B 线圈半径为2 cm, 1匝; C 线圈半径为0.5 cm, 1匝. 问:(1)在B 减为B 2＝0.4 T 的过程中, A 线圈和B 线圈磁通量改变多少? (2)在磁场转过30°角的过程中, C 线圈中磁通量改变多少?答案1．解析: 选 B 磁场对电流产生力的作用属于通电导线在磁场中的受力情况; 插在通电螺线管中的软铁棒被磁化属于电流的磁效应; 电流周围产生磁场属于电流的磁效应; 而变化的磁场使闭合电路中产生电流属于电磁感应现象. 故正确答案为B.2．解析: 选B 在磁通量Φ＝BS 公式中, B 与S 必须垂直, 若B 与S 不垂直, 则S 要转化为垂直于B 的有效面积, 也可以将B 转化为垂直于S 的垂直分量, 故Φ＝BS ·sin α＝45BS . 3．解析: 选D 将线框向左拉出磁场的过程中, 线框的bc 部分做切割磁感线的运动, 或者说穿过线框的磁通量减少, 所以线框中将产生感应电流. 当线框以ab 边为轴转动时,线框的cd边的右半段在做切割磁感线的运动, 或者说穿过线框的磁通量在发生变化, 所以线框中将产生感应电流. 当线框以ad边为轴转动(小于60°)时, 穿过线框的磁通量在减小, 所以在这个过程中线框中会产生感应电流, 如果转过的角度超过60°, bc边将进入无磁场区, 那么线框中将不产生感应电流(60°～300°). 当线框以bc边为轴转动时, 如果转动的角度小于60°, 则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形面积的一半的乘积).4．解析: 选B 两根金属棒ab和cd以相同的速度匀速运动, 若断开开关S, 两根金属棒与导轨构成的回路中磁通量无变化, 则回路中无感应电流, 故选项A、C错误; 若闭合开关S, 两根金属棒与导轨构成的回路中磁通量发生变化, 则回路中有感应电流, 故B正确, D错误.5．解析: 选CD 当线圈平面与磁场方向平行时, 不论向哪个方向移动线圈, 穿过线圈的磁通量都不会变化, 所以也不会产生感应电流, 因此不能判断有无磁场存在; 若使闭合线圈沿某一方向移动时有感应电流产生, 则一定存在磁场. 故正确答案为C、D.6．解析: 选CD 根据安培定则可判断出电流产生的磁场方向, 线圈a中的磁场方向均垂直于纸面向里, 线圈c中的磁场方向均垂直于纸面向外, 线圈b、d中的合磁通量始终为零, 故增大两直导线中的电流时, 线圈a、c中的磁通量发生变化, 有感应电流产生, 而线圈b、d中无感应电流产生. 选项C、D正确, A、B错误.7．解析: 选ACD 选项A中, 线圈的面积变化, 磁通量变化, 故A正确; 选项B中, 无论线圈在磁场中匀速还是加速平移, 磁通量都不变, 故B错; 选项C、D中, 线圈中的磁通量发生变化, 故C、D正确.8．解析: 选CD 穿过线圈A中有效磁通量为ΦA＝Φ出－Φ进＝0, 且始终为零, 即使切断导线中的电流, ΦA也始终为零, A中不可能产生感应电流. B中线圈平面与导线的磁场平行, 穿过B的磁通量也始终为零, B中也不能产生感应电流. C中穿过线圈的磁通量, ΦΦ出, 即ΦC≠0, 当切断导线中电流后, 经过一定时间, 穿过线圈的磁通量ΦC减小为零, 进＞所以C中有感应电流产生. D中线圈的磁通量ΦD不为零, 当电流切断后, ΦD最终也减小为零, 所以D中也有感应电流产生.9．解析: 第3 s内就是从2 s末到3 s末, 所以, 2 s末的磁场的磁感应强度为B1＝(2＋3×2)T＝8 T3 s末的磁场的磁感应强度为B2＝(2＋3×3)T＝11 T则有ΔΦ＝ΔBS sin θ＝(11－8)×0.12×sin 30° Wb＝1.5×10－2 Wb答案: 1.5×10－2 Wb10．解析: (1)对A线圈, Φ1＝B1πr2,Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb对B线圈, Φ1＝B1πr2, Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb(2)对C线圈: Φ1＝Bπr2C, 磁场转过30°, 线圈仍全部处于磁场中, 线圈面积在垂直磁场方向的投影为πr2C cos 30°, 则Φ2＝Bπr2C cos 30°. 磁通量的改变量|Φ2－Φ1|＝Bπr2C(1－cos 30°)≈0.8×3.14×(5×10－3)2×(1－0.866) Wb≈8.4×10－6 Wb答案: (1)1.256×10－4 Wb 1.256×10－4 Wb (2)8.4×10－6 Wb第四章 第4节 法拉第电磁感应定律课时达标训练 新人教版选修3-2一、单项选择题1．一金属圆环水平固定放置, 现将一竖直的条形磁铁, 在圆环上方沿圆环轴线从静止开始释放, 在条形磁铁穿过圆环的过程中, 条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引, 后相互排斥D ．先相互排斥, 后相互吸引2．如图甲所示, 长直导线与闭合金属线框位于同一平面内, 长直导线中的电流i 随时间t 的变化关系如图乙所示. 在0～T 2时间内, 直导线中电流向上, 则在T2～T 时间内, 线框中感应电流的方向与所受安培力情况是( )A ．感应电流方向为顺时针, 安培力的合力方向向左B ．感应电流方向为逆时针, 安培力的合力方向向右C ．感应电流方向为顺时针, 安培力的合力方向向右D ．感应电流方向为逆时针, 安培力的合力方向向左3.如图所示, 通电螺线管两侧各悬挂一个小铜环, 铜环平面与螺线管截面平行. 当电键S 接通瞬间, 两铜环的运动情况是( )A ．同时向两侧推开B ．同时向螺线管靠拢C ．一个被推开, 一个被吸引, 但因电源正负极未知, 无法具体判断D ．同时被推开或同时向螺线管靠拢, 因电源正负极未知, 无法具体判断4．电阻R 、电容器C 与一个线圈连成闭合回路, 条形磁铁静止在线圈的正上方, N 极朝下, 如图所示. 现使磁铁开始自由下落, 在N 极接近线圈上端过程中, 流过R 的电流方向和电容器极板的带电情况是( )A．从a到b, 上极板带正电B．从a到b, 下极板带正电C．从b到a, 上极板带正电D．从b到a, 下极板带正电5.如图所示, ab为一金属杆, 它处在垂直于纸面向里的匀强磁场中, 可绕a点在纸面内转动; S是以a为圆心位于纸面内的金属圆环. 在杆转动过程中, 杆的b端与金属环保持良好接触; A为电流表, 其一端与金属环相连, 一端与a点良好接触. 当杆沿顺时针方向转动时, 某时刻ab杆的位置如图所示, 则此时刻( )A．电流表中电流的方向由c→d; 作用于ab的安培力向右B．电流表中电流的方向由c→d; 作用于ab的安培力向左C．电流表中电流的方向由d→c; 作用于ab的安培力向右D．无电流通过电流表, 作用于ab的安培力为零二、多项选择题6.如图所示, 闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中, 将它从匀强磁场中匀速拉出, 以下各种说法中正确的是( )A．向左拉出和向右拉出时, 环中的感应电流方向相反B．向左或向右拉出时, 环中感应电流方向都是沿顺时针方向的C．向左或向右拉出时, 环中感应电流方向都是沿逆时针方向的D．环在离开磁场之前, 圆环中无感应电流7.如图所示, 用一根长为L、质量不计的细杆与一个上孤长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点, 悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场, 且d0≪L. 先将线框拉开到如图所示位置, 松手后让线框进入磁场, 忽略空气阻力和摩擦力, 下列说法正确的是( )A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→b→c→d→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．向左摆动进入或离开磁场的过程中, 所受安培力方向向右; 向右摆动进入或离开磁场的过程中, 所受安培力方向向左8.如图所示, “U”形金属框架固定在水平面上, 金属杆ab与框架间无摩擦. 整个装置处于竖直方向的磁场中. 若因磁场的变化, 使杆ab向右运动, 则磁感应强度( )A．方向向下并减小B．方向向下并增大C．方向向上并增大 D．方向向上并减小关.三、非选择题9．某同学在学习了法拉第电磁感应定律之后, 自己制作了一个手动手电筒. 如图所示是手电筒的简单结构示意图, 左右两端是两块完全相同的条形磁铁, 中间是一根绝缘直杆, 由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动, 线圈两端接一灯泡, 晃动手电筒时线圈也来回滑动, 灯泡就会发光, 其中O点是两磁极连线的中点, a、b两点关于O点对称.(1)试分析其工作原理;(2)灯泡中的电流方向是否变化.答案1．解析: 选 D 在条形磁铁靠近圆环的过程中, 通过圆环的磁通量不断增加, 会产生感应电流, 从而阻碍条形磁铁的运动, 所以此过程中它们是相互排斥的, 当条形磁铁穿过圆环后, 通过圆环的磁通量又会减小, 产生一个与原磁场相同的感应磁场, 阻碍原磁通量的减小, 所以圆环与条形磁铁间有相互吸引的作用力, D 正确.2．解析: 选C 在T2～T 时间内, 直导线中的电流方向向下增大, 穿过线框的磁通量垂直纸面向外增加, 由楞次定律知感应电流方向为顺时针, 线框所受安培力的合力由左手定则可知向右, C 正确.3．解析: 选 A 当电路接通瞬间, 穿过线圈的磁通量增加, 使得穿过两侧铜环的磁通量都增加, 由楞次定律可知, 两环中感应电流的磁场与线圈两端的磁场方向相反, 即受到线圈磁场的排斥作用, 使两铜环分别向外侧移动, A 正确.4．解析: 选D 磁铁N 极接近线圈的过程中, 线圈中有向下的磁场, 并且磁通量增加, 由楞次定律可得, 感应电流的方向为b →R →a , 故电容器下极板带正电, 上极板带负电, D 正确.5．解析: 选A 金属杆顺时针转动切割磁感线, 由右手定则可知产生a 到b 的感应电流, 电流由c →d 流过电流表, 再由左手定则知此时ab 杆受安培力向右, 故A 正确.6．解析: 选BD 将金属圆环不管从哪边拉出磁场, 穿过闭合圆环的磁通量都要减少, 根据楞次定律可知, 感应电流的磁场要阻碍原磁通量的减少, 感应电流的磁场方向与原磁场方向相同, 应用安培定则可以判断出感应电流的方向是顺时针方向的, 选项B 正确, A 、C 错误; 另外在圆环离开磁场前, 穿过圆环的磁通量没有改变, 该种情况无感应电流, D 正确.7．解析: 选BD 当线框进入磁场时, dc 边切割磁感线, 由楞次定律可判断, 感应电流的方向为: a →d →c →b →a ; 当线框离开磁场时, 同理可判其感应电流的方向为: a →b →c →d →a , A 错误, B 正确; 线框dc 边(或ab 边)进入磁场或离开磁场时, 都要切割磁感线产生感应电流, 机械能转化为电能, 故dc 边进入磁场与ab 边离开磁场的速度大小不相等, C 错误; 由“来拒去留”知, D 正确.8．解析: 选AD 因磁场变化, 发生电磁感应现象, 杆ab 中有感应电流产生, 而使杆ab 受到磁场力的作用, 并发生向右运动. 而杆ab 向右运动, 使得闭合回路中磁通量有增加的趋势, 说明原磁场的磁通量必定减弱, 即磁感应强度正在减小, 与方向向上、向下无关.9．解析: (1)线圈来回滑动时, 穿过线圈的磁通量不断变化, 线圈中产生感应电流, 灯泡发光.(2)线圈由a 滑至b 过程中, 磁场方向向左, 穿过线圈的磁通量先减小后增加, 根据楞次定律, 灯泡中电流方向先由右向左, 后由左向右.同样可判断线圈由b 滑至a 过程中, 灯泡中电流方向先由右向左, 后由左向右. 所以线圈中电流方向不断变化.答案: (1)见解析(2)变化第四章第4节法拉第电磁感应定律课时达标训练新人教版选修3-2一、单项选择题1．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb, 则( )A．线圈中感应电动势每秒增加2 VB．线圈中感应电动势每秒减小2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变2．如图所示, 在竖直向下的匀强磁场中, 将一水平放置的金属棒ab以水平速度v0抛出, 运动过程中棒的方向不变, 不计空气阻力, 那么金属棒内产生的感应电动势将( )A．越来越大B．越来越小C．保持不变 D．方向不变, 大小改变3．环形线圈放在均匀磁场中, 如图甲所示, 设在第1 s内磁感线垂直于线圈平面向里, 若磁感应强度随时间变化的关系如图乙所示, 那么在第2 s内线圈中感应电流的大小和方向是( )A．感应电流大小恒定, 顺时针方向B．感应电流大小恒定, 逆时针方向C．感应电流逐渐增大, 逆时针方向D．感应电流逐渐减小, 顺时针方向4．如图所示, 在匀强磁场中, MN、PQ是两条平行金属导轨, 而ab、cd为串有电压表和电流表的两根金属棒, 两只电表可看成理想电表. 当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)( )A．电压表有读数; 电流表有读数B．电压表无读数; 电流表无读数C．电压表有读数; 电流表无读数D ．电压表无读数; 电流表有读数5．如图所示, 一个半径为L 的半圆形硬导体AB 以速度v , 在水平U 型框架上匀速滑动, 匀强磁场的磁感应强度为B , 回路电阻为R 0, 半圆形硬导体AB 的电阻为r , 其余电阻不计, 则半圆形导体AB 切割磁感线产生感应电动势的大小及AB 之间的电势差分别为( )A ．BLv ;BLvR 0R 0＋rB ．2BLv ; BLvC ．2BLv ; 2BLvR 0R 0＋rD ．BLv ; 2BLv二、多项选择题6．有一种高速磁悬浮列车的设计方案是: 在每节车厢底部安装强磁铁(磁场方向向下), 并且在沿途两条铁轨之间平放一系列线圈. 下列说法中正确的是( )A ．列车运动时, 通过线圈的磁通量会发生变化B ．列车速度越快, 通过线圈的磁通量变化越快C ．列车运动时, 线圈中会产生感应电动势D ．线圈中的感应电动势的大小与列车速度无关7．(山东高考)如图所示, 一端接有定值电阻的平行金属轨道固定在水平面内, 通有恒定电流的长直绝缘导线垂直并紧靠轨道固定, 导体棒与轨道垂直且接触良好. 在向右匀速通过M 、N 两区的过程中, 导体棒所受安培力分别用F M 、F N 表示. 不计轨道电阻. 以下叙述正确的是( )A ．F M 向右B ．F N 向左C ．F M 逐渐增大D ．F N 逐渐减小8.如图所示, 长为L 的金属导线弯成一圆环, 导线的两端接在电容为C 的平行板电容器上, P 、Q 为电容器的两个极板, 磁场垂直于环面向里, 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, t ＝0时, P 、Q 两板电势相等, 两板间的距离远小于环的半径, 经时间t , 电容器P 板( )A ．不带电B ．所带电荷量与t 无关C ．带正电, 电荷量是kL 2C4πD ．带负电, 电荷量是kL 2C4π三、非选择题9.一个边长为a＝1 m的正方形线圈, 总电阻为R＝2 Ω, 当线圈以v＝2 m/s的速度通过磁感应强度B＝0.5 T的匀强磁场区域时, 线圈平面总保持与磁场垂直. 若磁场的宽度b>1 m, 如图所示, 求:(1)线圈进入磁场过程中感应电流的大小;(2)线圈在穿过整个磁场过程中释放的焦耳热.10.如图所示, 两根足够长的金属导轨ab、cd竖直放置, 导轨间距离为L, 电阻不计. 在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡. 整个系统置于匀强磁场中, 磁感应强度方向与导轨所在平面垂直. 现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放. 金属棒下落过程中保持水平, 且与导轨接触良好. 已知某时刻后两灯泡保持正常发光. 重力加速度为g. 求:(1)磁感应强度的大小;(2)灯泡正常发光时导体棒的运动速率.答案1．解析: 选D 因线圈的磁通量均匀变化, 所以磁通量的变化率ΔΦΔt 为一定值, 又因为是单匝线圈, 据E ＝ΔΦΔt可知选项D 正确.2．解析: 选 C 由于导体棒中无感应电流, 故棒只受重力作用, 导体棒做平抛运动, 水平速度v 0不变, 即切割磁感线的速度不变, 故感应电动势保持不变, C 正确.3．解析: 选B 由B ­t 图知, 第2秒内ΔB Δt 恒定, 则E ＝ΔB Δt S 也恒定, 故感应电流I ＝ER 大小恒定, 又由楞次定律判断知电流方向沿逆时针方向, B 正确, A 、C 、D 错误.4．解析: 选 B 在两棒以相同速度向右匀速运动的过程中, 磁通量不变, 无感应电流产生. 根据电压表和电流表的测量原理知, 两表均无读数, B 正确.5．解析: 选C 半圆形导体AB 切割磁感线的有效长度为2L , 对应的电动势为E ＝2BLv ,AB 间的电势差U AB ＝E R 0＋r R 0＝2BLvR 0R 0＋r, C 正确.6．解析: 选ABC 列车运动时, 安装在每节车厢底部的强磁铁产生的磁场使通过线圈的磁通量发生变化; 列车速度越快, 通过线圈的磁通量变化越快, 根据法拉第电磁感应定律可知, 由于通过线圈的磁通量发生变化, 线圈中会产生感应电动势, 感应电动势的大小与通过线圈的磁通量的变化率成正比, 与列车的速度有关. 由以上分析可知, A 、B 、C 正确, D 错误.7．解析: 选BCD 由题意可知, 根据安培定则, 在轨道内的M 区、N 区通电长直导线产生的磁场分别垂直轨道平面向外和向里, 由此可知, 当导体棒运动到M 区时, 根据右手定则可以判定, 在导体棒内产生的感应电流与长直绝缘导线中的电流方向相反, 再根据左手定则可知, 金属棒在M 区时受到的安培力方向向左, 因此A 选项不正确; 同理可以判定B 选项正确; 再根据导体棒在M 区匀速靠近长直绝缘导线时对应的磁场越来越大, 因此产生的感应电动势越来越大, 根据闭合电路的欧姆定律和安培力的公式可知, 导体棒所受的安培力F M 也逐渐增大, 故C 选项正确; 同理D 选项正确.8．解析: 选BD 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, 由法拉第电磁感应定律得: E ＝ΔΦΔt ＝S ΔB Δt ＝kS , 而S ＝L 24π, 经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π; 由楞次定律知电容器P 板带负电, B 、D 正确.9．解析: (1)根据E ＝Blv , I ＝ER知I ＝Bav R ＝0.5×1×22A ＝0.5 A (2)线圈穿过磁场过程中, 由于b >1 m,故只在进入和穿出时有感应电流, 故Q ＝2I 2Rt ＝2I 2R ·a v ＝2×0.52×2×12J ＝0.5 J答案: (1)0.5 A (2)0.5 J10．解析: (1)设小灯泡的额定电流为I 0, 有 P ＝I 20R ①由题意, 在金属棒沿导轨竖直下落的某时刻后, 小灯泡保持正常发光, 流经MN 的电流为I ＝2I 0 ②此时金属棒MN 所受的重力和安培力相等, 下落的速度达到最大值, 有 mg ＝BLI ③联立①②③式得B ＝mg2LR P④ (2)设灯泡正常发光时, 导体棒的速率为v , 由电磁感应定律与欧姆定律得 E ＝BLv ⑤ E ＝RI 0⑥联立①②④⑤⑥式得v ＝2Pmg⑦答案: (1)mg 2L R P (2)2P mg第四章 第5节 电磁感应现象的两类情况课时达标训练 新人教版选修3-2一、单项选择题1.如图所示, 在一水平光滑绝缘塑料板上有一环形凹槽, 有一带正电小球质量为m , 电荷量为q , 在槽内沿顺时针做匀速圆周运动, 现加一竖直向上的均匀变化的匀强磁场, 且B 逐渐增加, 则( )A ．小球速度变大B ．小球速度变小C ．小球速度不变D ．以上三种情况都有可能2.如图所示, 竖直放置的两根平行金属导轨之间接有定值电阻R , 质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦, 金属棒与导轨的电阻均不计, 整个装置放在匀强磁场中, 磁场方向与导轨平面垂直, 金属棒在竖直向上的恒力F 作用下加速上升的一段时间内, 力F 做的功与安培力做的功的代数和等于( )A ．金属棒的机械能增加量B ．金属棒的动能增加量C ．金属棒的重力势能增加量D ．电阻R 上放出的热量3．如图所示, 金属棒ab 置于水平放置的光滑框架cdef 上, 棒与框架接触良好, 匀强磁场垂直于ab 棒斜向下. 从某时刻开始磁感应强度均匀减小, 同时施加一个水平方向上的外力F 使金属棒ab 保持静止, 则F ( )A．方向向右, 且为恒力B．方向向右, 且为变力C．方向向左, 且为变力 D．方向向左, 且为恒力4．如图甲所示, 平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd, 两棒用细线系住, 细线拉直但没有张力. 开始时匀强磁场的方向如图甲所示, 而磁感应强度B随时间t的变化如图乙所示, 不计ab、cd间电流的相互作用, 则细线中的张力大小随时间变化的情况为图丙中的( )A B C D丙5. (福建高考)如图甲所示, 一圆形闭合铜环由高处从静止开始下落, 穿过一根竖直悬挂的条形磁铁, 铜环的中心轴线与条形磁铁的中轴线始终保持重合. 若取磁铁中心O为坐标原点, 建立竖直向下为正方向的x轴, 则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )甲A B C D乙二、多项选择题6．如图所示, 导体AB在做切割磁感线运动时, 将产生一个电动势, 因而在电路中有电流通过, 下列说法中正确的是( )。

物理：新人教版选修3-2第4章第1节划时代的发现学校:___________姓名：___________班级：___________考号：___________一、填空题1．奥斯特实验要有明显的效果，通电导线必须____________放置。

2．1831年8月29日，____________发现了电磁现象；把两个线圈绕在同一个铁环上，一个绕圈接到____________，另一个线圈接入____________，在给一个线圈____________或____________的瞬间，发现了另一个线圈中也出现了____________. 3．一球冠处于磁感应强度为B的匀强磁场中，如图所示，若球冠的底面大圆半径为r，磁场方向与球冠底面垂直，则穿过整个球冠的磁通量为_______________.二、单选题4．如图所示，虚线框内有匀强磁场，大环和小环是垂直于磁场放置的两个圆环，分别用Φ1和Φ2表示穿过大小两环的磁通量，则有()A．Φ1>Φ2B．Φ1<Φ2C．Φ1＝Φ2D．无法确定5．两个圆环A、B，如图所示放置，且R A>R B。

一条形磁铁轴线过两个圆环的圆心处，且与圆环平面垂直，则穿过A、B环的磁通量ΦA和ΦB的关系是（）A．ΦA>ΦB B．ΦA=ΦB C．ΦA<ΦB D．无法确定6．如图所示，通有恒定电流的导线MN与闭合金属框共面，第一次将金属框由位置Ⅰ平移到位置Ⅱ，第二次将金属框绕cd边翻转到位置Ⅱ，设先后两次通过金属框的磁通量变化量分别为1∆Φ和2∆Φ，则（ ）A ．12∆Φ>∆ΦB ．12∆Φ=∆ΦC ．12∆Φ<∆ΦD ．无法判断 7．如图所示，六根导线互相绝缘通入等值电流，甲、乙、丙、丁四个区域是面积相等的正方形，则方向垂直指向纸内的磁通量最大的区域是（ ）A ．甲B ．乙C ．丙D ．丁8．如图所示，AB 为水平面上一个圆的直径，过AB 的竖直平面内有一根通电导线CD ，已知CD ∥AB ，当CD 竖直向上平移时，电流磁场穿过圆面积的磁通量将( )A ．逐渐增多B ．逐渐减少C ．始终不变D ．不为零，但保持不变9．弹簧上端固定，下端挂一只条形磁铁，使磁铁上下做简谐运动.若在振动过程中把线圈靠近磁铁，如图所示，观察磁铁的振幅，将会发现…（ ）A ．S 闭合时振幅减小，S 断开时振幅不变B ．S 闭合时振幅逐渐增大，S 断开时振幅不变C ．S 闭合或断开时，振幅的变化相同D．S闭合或断开时，振幅不会改变10．水平放置的光滑绝缘杆上挂有两个铜环M和N，通电密绕长螺线管穿过两环，如图所示，螺线管中部区域的管外磁场可以忽略。

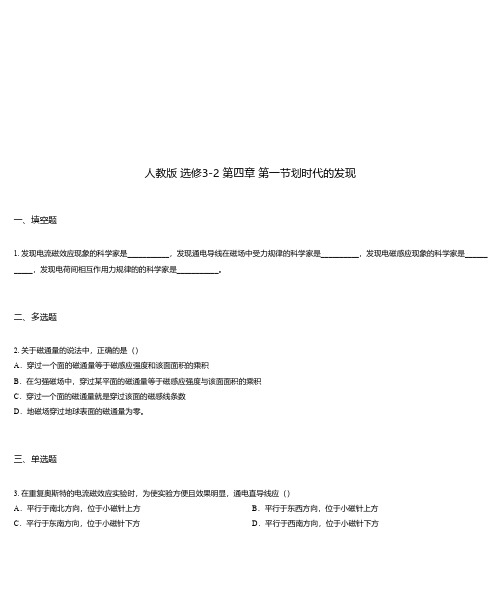

一、填空题二、多选题三、单选题人教版 选修3-2 第四章 第一节划时代的发现1. 发现电流磁效应现象的科学家是___________，发现通电导线在磁场中受力规律的科学家是__________，发现电磁感应现象的科学家是______ _____，发现电荷间相互作用力规律的的科学家是___________。

2. 关于磁通量的说法中，正确的是（）A．穿过一个面的磁通量等于磁感应强度和该面面积的乘积B．在匀强磁场中，穿过某平面的磁通量等于磁感应强度与该面面积的乘积C．穿过一个面的磁通量就是穿过该面的磁感线条数D．地磁场穿过地球表面的磁通量为零。

3. 在重复奥斯特的电流磁效应实验时，为使实验方便且效果明显，通电直导线应（）A．平行于南北方向，位于小磁针上方B．平行于东西方向，位于小磁针上方C．平行于东南方向，位于小磁针下方D．平行于西南方向，位于小磁针下方4. 一根直导线南北放置，当导线中开始通以由北向南的电流时，在直导线上方放置的小磁针的N极将（）A．由北向东偏转B．由北向西偏转C．由南向东偏转D．由南向西偏转5. 在闭合的铁芯上绕一组线圈，线圈与滑动变阻器、电池构成闭合电路，如图所示，假设线圈产生磁感线全部集中在铁芯内．a、b、c为三个闭合的金属圆环，位置如图所示．当滑动变阻器的滑动触头左右滑动时，磁通量发生变化的圆环是（）A．a、b、c三环B．a、b两环C．b、c两环D．a、c两环6. 如图所示面积为S矩形线圈在磁感应强度为B的匀强磁场中以轴OO′匀速转动，角速度为ω，若从图示位置开始计时，则穿过线圈的磁通量随时间变化的关系是（）A．Ф=BSsinωt B．Ф=BScosωtC．Ф=BS D．Ф=0四、解答题（1）图示位置时穿过线圈的磁通量为多少？（2）若将线圈以一边为轴转过60°则穿过线圈的磁通量为多少？（3）若将线圈以一边为轴转过180°，则穿过线圈的磁通量变化了多少？8. 如图所示，磁感应强度为B的有界匀强磁场垂直穿过边长为a的正三角形线圈（磁场的边界也为正三角形，面积与线圈的面积相等）．试求：在将线圈绕其重心逆时针转过60°的过程中，穿过线圈的磁通量的变化量为多少？边长为10cm匝数为10的正方形线圈垂直于磁感应强度B的方向置于0.2T的匀强磁场中试求：7.。

01划时代的发现题型1ꢀ认识电磁感应现象1．[浙江温州“十五校联合体”2019高二上期中]在电磁学发展过程中，下列说法不正确的是(ꢀꢀ)C A．法拉第发现了电磁感应现象B．奥斯特发现了电流的磁效应C．洛伦兹发现了电荷间相互作用力的规律D．安培提出了分子电流假说解析法拉第发现了电磁感应现象，故A正确；奥斯特发现了电流的磁效应，故B正确；洛伦兹发现了运动的电荷在磁场中受力，为了纪念他就把运动的电荷在磁场中受的力叫洛伦兹力，库仑分析得出了电荷间的相互作用力的规律，故C错误；安培提出了分子电流假说，故D正确．2．[江西南昌第二中学2019高二上期末]下列实验现象，属于电磁感应现象的是(ꢀꢀ)CꢀꢀꢀA．导线通电后，小磁针偏转B．通电导线在磁场中受力运动C．金属杆切割磁感线时电流表指针偏转D．通电线圈在磁场中受力转动解析导线通电后，其下方的小磁针偏转，说明电流能产生磁场，是电流的磁效应现象，选项A错误；通电导线在磁场中受力运动是电动机原理，不是电磁感应现象，选项B错误；金属杆切割磁感线时，产生感应电流，使电流表指针偏转，是电磁感应现象，选项C正确；通电线圈在磁场中受力转动是电动机原理，不是电磁感应现象，选项D错误．题型2ꢀ正确理解磁通量3．[山东师范大学附属中学2018高二上期中]下列关于磁通量的说法中，正确的是(ꢀꢀ)DA．穿过一个面的磁通量一定等于磁感应强度与该面面积的乘积B．在磁场中所取的面积越大，穿过该面的磁通量一定越大C．磁通量不仅有大小，而且有方向，是矢量D．穿过一个面的磁通量就是穿过该面的磁感线的条数解析根据Φ＝BScosꢀθ(θ为该面与垂直于磁场的面的夹角)可知，穿过一个面的磁通量与磁感应强度、该面面积和磁场与该面的夹角有关，选项A、B错误；磁通量有大小，没有方向，但有正负，是标量，选项C错误；穿过一个面的磁通量就是穿过该面的磁感线的条数，选项D正确．4．[山东肥城六中2018高二上期中]如图所示，一个矩形线圈与通有相同大小电流的两根平行直导线在同一平面内且处于导线的中央，则(ꢀꢀ)AA．两电流同向时，穿过线圈的磁通量为零B．两电流反向时，穿过线圈的磁通量为零C．两电流同向或反向，穿过线圈的磁通量都为零D．因两电流产生的磁场是不均匀的，因此不能判定穿过线圈的磁通量是否为零解析若两电流同向，根据右手螺旋定则，两电流产生的磁场在线圈内方向相反，根据对称性，穿过线圈的磁通量为零，故A正确，D错误；若两电流反向，两电流产生的磁场在线圈内方向相同，穿过线圈的磁通量不为零，故B、C错误．5.[贵州遵义航天高级中学2018高二上月考]如图所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r(r<R)的虚线范围内有匀强磁场，磁场方向垂直于线圈平面．若磁感应强度为B，则穿过线圈的磁通量为(ꢀꢀ)BA．BπR2ꢀꢀB．Bπr2ꢀꢀC．nBπR2ꢀꢀD．nBπr2解析穿过线圈的磁通量与线圈匝数无关，由于线圈平面与磁场方向垂直，故穿过该线圈的磁通量为Φ＝BS，半径为r的虚线范围内有匀强磁场，所以磁场区域的面积为S＝πr2，所以Φ＝Bπr2，故选项B正确.ꢀ6．如图所示是等腰直角三棱柱，其中abcd面为正方形，边长为L，按图示位置放置于竖直向下的匀强磁场中，cdef面水平，磁感应强度为B，下列说法中不正确的是(ꢀꢀ)DA．穿过bcf面的磁通量大小为零B．穿过cdef面的磁通量大小为ꢀꢀꢀꢀꢀL2·BC．穿过abfe面的磁通量大小为零D．穿过abcd面的磁通量大小为L2·B解析abfe面和bcf面与磁场方向平行，所以穿过abfe面和bcf面的磁通量为零，故A、C说法正确；cdef面是abcd面在垂直磁场方向上的投影，所以穿过cdef面和穿过abcd面的磁通量大小均为ꢀꢀꢀꢀBL2，故B说法正确，D说法错误．题型3ꢀ磁通量的变化7．一平面线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动，磁场方向水平向右，已知线圈平面始终与纸面垂直，当线圈第一次由位置D到位置C的过程中，下列对穿过线圈磁通量的变化判断正确的是(ꢀꢀ)CA．一直变大B．一直变小C．先变大后变小D．先变小后变大解析该题中，线圈在位置D和位置C时都不与磁场方向垂直，而根据磁通量的计算公式Φ＝BScosꢀθ，当线圈平面与磁场方向垂直时，穿过线圈的磁通量最大，所以线圈第一次由位置D到位置C的过程中，穿过线圈的磁通量先变大后变小．故选C.8．[四川宜宾一中2018高二上期中](多选)如图所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，关于穿过框架的磁通量，下列说法正确的是(ꢀꢀꢀ)ABCꢀA．在如图所示位置时磁通量大小等于BSB．若使框架绕OO′转过60°角，磁通量大小为BSC．若框架从初始位置绕OO′转过90°角，磁通量为零D．若框架从初始位置绕OO′转过180°角，磁通量变化为零解析根据磁通量的定义可知，在题图所示位置时，磁通量最大，Φm＝BS，故A正确；当框架绕OO′转过60°时，磁通量大小为ꢀꢀBS，故B正确；当框架从初始位置绕OO′转过90°时，框架平面与磁场平行，磁通量为零，故C正确；当框架从初始位置绕OO′转过180°时，磁通量为－BS，故磁通量变化的大小为2BS，故D错误．易错点ꢀ计算磁通量变化时易忽略磁通量的正、负9．如图甲所示，一面积为S的矩形导线框abcd在匀强磁场中，磁场的磁感应强度大小为B，方向与ad边垂直并与线框平面成45°角，O、O′分别是ab和cd边的中点．现将线框右半边ObcO′绕OO′逆时针转过90°到图乙所示位置，下列判断正确的是(ꢀꢀ)CA．在图甲位置时线框中的磁通量是BSB．在图乙位置时线框中的磁通量是ꢀꢀꢀBSC．由图甲位置到图乙位置线框中的磁通量变化了ꢀꢀꢀBSD．由图甲位置到图乙位置线框中的磁通量变化了BS解析线框的右半边未旋转时，整个回路的磁通量为Φ1＝BSsinꢀ45°＝ꢀꢀꢀBS，线框的右半边旋转90°后，磁场穿过右半边线框平面的方向和原来相反，所以磁通量大小变为负值，对整个线框来说，穿进跟穿出的磁通量相等，故整个回路的磁通量Φ2＝0，所以磁通量的变化量为ꢀꢀꢀBS，故C正确．易错分析磁通量为标量，但从不同方向穿过平面的磁通量是不同的，分别用正、负号表示，在求磁通量变化时要特别注意这一点．。

高中物理人教版选修3选修3-2第四章第1节划时代的发现（I）卷姓名:________ 班级:________ 成绩:________一、选择题 (共4题；共8分)1. （2分） (2017高一下·辽宁期末) 下列现象中，能表明电和磁有联系的是（）A . 摩擦起电B . 两块磁铁相互吸引或排斥C . 带电体静止不动D . 磁铁插入闭合线圈过程中，线圈中产生感应电流2. （2分）我国古代四大发明中，涉及到电磁现象应用的发明是A . 印刷术B . 造纸术C . 指南针D . 火药3. （2分）下列关于电磁感应现象的认识，正确的是（）A . 它最先是由奥斯特通过实验发现的B . 它说明了电能生磁C . 它是指变化的磁场产生电流的现象D . 它揭示了电流受到安培力的原因4. （2分） (2018高二上·桂林期中) 如图所示，一个导线框在匀强磁场中向垂直于磁感线的方向运动，导线中会不会产生感应电流（）A . 一定不会B . 一定会C . 可能会D . 可能不会二、多项选择题 (共4题；共12分)5. （3分）如图是法拉第最初研究电磁感应现象的装置，下列说法正确的是（）A . 当右边磁铁S极离开B端时，线圈中产生感应电流B . 当右边磁铁S极离开B端，并在B端附近运动时，线圈中产生感应电流C . 当磁铁保持图中状态不变时，线圈中有感应电流D . 当磁铁保持图中状态不变时，线圈中无感应电流6. （3分） (2018高二上·浙江期中) 电磁炉为新一代炊具，无烟、无明火、无污染、不产生有害气体、无微波辐射、高效节能等是电磁炉的优势所在．电磁炉是利用电流通过线圈产生磁场，当磁场的磁感线通过含铁质锅底部时，即会产生无数小涡流，使锅体本身自行高速发热，然后再加热锅内食物．下列相关说法中正确的是（）A . 锅体中的涡流是由恒定的磁场产生的B . 锅体中的涡流是由变化的磁场产生的C . 恒定磁场越强，电磁炉的加热效果越好D . 提高磁场变化的频率，可提高电磁炉的加热效果7. （3分） (2018高二上·荔湾期末) 如图所示的各图中，闭合线框中能产生感应电流的是（）A .B .C .D .8. （3分）电磁感应现象揭示了电和磁之间的内在联系，根据这一发现，发明了许多电器设备。

学案1划时代的发觉探究感应电流的产生条件[目标定位] 1.知道奥斯特发觉了电流的磁效应、法拉第发觉了电磁感应现象.2.知道磁通量和磁通量变化量的含义.3.知道感应电流的产生条件．一、划时代的发觉[问题设计]哲学家康德说过，各种自然现象之间是相互联系和相互转化并且是和谐统一的．你能举出一些例子吗？这对奥斯特有什么启发？答案摩擦生热表明白机械运动向热运动的转化，而蒸汽机则实现了热运动向机械运动的转化．深受其影响的奥斯特认为电与磁之间可能存在着某种联系，并最终发觉了电流的磁效应．[要点提炼]1．奥斯特梦圆“电生磁”1820年，丹麦物理学家奥斯特发觉载流导体能使小磁针转动，这种效应称为电流的磁效应．2．法拉第心系“磁生电”1831年，英国物理学家法拉第发觉了电磁感应现象，即“磁生电”现象．产生的电流叫做感应电流．他把引起电流的缘由概括为五类：变化的电流、变化的磁场、运动的恒定电流、运动的磁铁、在磁场中运动的导体．二、磁通量及其变化[问题设计]如图1所示，框架的面积为S，匀强磁场的磁感应强度为B.试求：图1(1)框架平面与磁感应强度B垂直时，穿过框架平面的磁通量为多少？(2)若框架绕OO′转过60°，则穿过框架平面的磁通量为多少？(3)若从图示位置转过90°，则穿过框架平面的磁通量的变化量为多少？(4)若从图示位置转过180°，则穿过框架平面的磁通量变化量为多少？答案(1)BS(2)12BS(3)－BS(4)－2BS[要点提炼]1．磁通量(1)定义：闭合导体回路的面积与垂直穿过它的磁场的磁感应强度的乘积叫磁通量，符号为Φ.在数值上等于穿过投影面的磁感线的条数．(2)公式：Φ＝BS.其中S为回路平面在垂直磁场方向上的投影面积，也称为有效面积．所以当回路平面与磁场方向之间的夹角为θ时，磁通量Φ＝BS sin_θ，如图2所示．图2(3)单位：韦伯，简称韦，符号Wb.(4)留意：①磁通量是标量，但有正、负之分．一般来说，假如磁感线从线圈的正面穿入，线圈的磁通量就为“＋”，磁感线从线圈的反面穿入，线圈的磁通量就为“－”．②磁通量与平面的匝数无关(填“有关”或“无关”)．2．磁通量的变化量ΔΦ(1)当B不变，有效面积S变化时，ΔΦ＝B·ΔS.(2)当B变化，S不变时，ΔΦ＝ΔB·S.(3)B和S同时变化，则ΔΦ＝Φ2－Φ1，但此时ΔΦ≠ΔB·ΔS.特殊提示计算穿过某面的磁通量变化量时，要留意前、后磁通量的正、负值，如原磁通量Φ1＝BS，当平面转过180°后，磁通量Φ2＝－BS，磁通量的变化量ΔΦ＝－2BS.三、感应电流的产生条件[问题设计]1．试验1：如图3所示，导体AB 做切割磁感线运动时，线路中有电流产生，而导体AB顺着磁感线运动时，线路中无电流产生(填“有”或“无”)．图32．试验2：如图4所示，条形磁铁插入或拔出线圈时，线圈中有电流产生，但条形磁铁在线圈中静止不动时，线圈中无电流产生．(填“有”或“无”)图43．试验3：如图5所示，将小螺线管A插入大螺线管B中不动，当开关S接通或断开时，电流表中有电流通过；若开关S始终闭合，当转变滑动变阻器的阻值时，电流表中有电流通过；而开关始终闭合，滑动变阻器滑动触头不动时，电流表中无电流产生(填“有”或“无”)．图54．上述三个试验产生感应电流的状况不同，但其中确定有某种共同的缘由，完成下表并总结产生感应电流的条件.试验1闭合电路中磁感应强度B不变，闭合电路的面积S①变化共同缘由：⑥闭合电路中⑦磁通量发生变化试验2闭合电路中磁感应强度B②变化，闭合电路的面积S③不变试验3闭合电路中磁感应强度B④变化，闭合电路的面积S⑤不变总结试验1是通过导体相对磁场运动转变磁通量；试验2是磁体即磁场运动转变磁通量；试验3通过转变电流从而转变磁场强弱，进而转变磁通量，所以可以将产生感应电流的条件描述为“只要穿过闭合电路的磁通量发生变化，闭合电路中就会产生感应电流”．[要点提炼]1．产生感应电流的条件：穿过闭合电路的磁通量发生变化．2．特例：闭合电路的一部分导体在磁场内做切割磁感线运动．在利用“切割”来争辩和推断有无感应电流时，应当留意：(1)导体是否将磁感线“割断”，假如没有“割断”就不能说切割．如图6所示，甲、乙两图中，导线是真“切割”，而图丙中，导体没有切割磁感线．图6(2)是否仅是闭合电路的一部分导体在磁场内做切割磁感线运动，如图丁．假如由切割不简洁推断，则要回归到磁通量是否变化上去．[延长思考]电路不闭合时，磁通量发生变化是否能产生电磁感应现象？答案当电路不闭合时，没有感应电流，但有感应电动势，只产生感应电动势的现象也可以称为电磁感应现象．一、磁通量Φ及其变化量ΔΦ的理解与计算例1如图7所示，水平放置的扁平条形磁铁，在磁铁的左端正上方有一金属线框，线框平面与磁铁垂直，当线框从左端正上方沿水平方向平移到右端正上方的过程中，穿过它的磁通量的变化状况是()图7。

第一节划时代的发现第二节探究感应电流的产生条件基础夯实1．(2011·杭州外国语学校高二检测)发电的基本原理之一是电磁感应，发现电磁感应现象的科学家是()A．安培B．赫兹C．法拉第D．麦克斯韦2．1825年，瑞士物理学家德拉里夫的助手科拉顿将一个螺线管与电流计相连．为了避免强磁性磁铁影响，他把电流计放在另外一个房间，当他把磁铁投入螺线管中后，立即跑到另一个房间去观察，关于科拉顿进行的实验．下列说法正确的是()A．在科拉顿整个操作过程中，电流计不发生偏转B．将磁铁投入螺线管瞬间，电流计发生偏转，但科拉顿跑过去观察时，电流计已不再偏转C．科拉顿无法观察到电流计偏转的原因是当时电流计灵敏度不够D．科拉顿无法观察到电流计偏转的原因是导线过长，电流过小3．(2010·惠阳高二检测)关于磁通量的概念，以下说法中正确的是()A．磁感应强度越大，穿过闭合回路的磁通量也越大B．磁感应强度越大，线圈面积越大，则磁通量也越大C．穿过线圈的磁通量为零，但磁感应强度不一定为零D．磁通量发生变化，一定是磁场发生变化引起的4．(2011·诸城高二检测)法拉第通过精心设计的一系列实验，发现了电磁感应定律，将历史上认为各自独立的学科“电学”与“磁学”联系起来．在下面几个典型的实验设计思想中，所作的推论后来被实验否定的是()A．既然磁铁可使近旁的铁块带磁，静电荷可使近旁的导体表面感应出电荷，那么静止导线上的稳恒电流也可在近旁静止的线圈中感应出电流B．既然磁铁可在近旁运动的导体中感应出电动势，那么稳恒电流也可在近旁运动的线圈中感应出电流C．既然运动的磁铁可在近旁静止的线圈中感应出电流，那么静止的磁铁也可在近旁运动的导体中感应出电动势D．既然运动的磁铁可在近旁的导体中感应出电动势，那么运动导线上的稳恒电流也可在近旁的线圈中感应出电流5．如下图所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列方法中不可行的是()A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)当线框以ab边为轴转动时，线框的cd边的右半段在做切割磁感线的运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框中会产生感应电流，如果转过的角度超过60°，bc边将进入无磁场区，那么线框中将不产生感应电流(60°～300°)．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形面积的一半的乘积)．6．如图是法拉第最初研究电磁感应现象的装置，下列说法正确的是()A．当右边磁铁S极离开B端时，线圈中产生感应电流B．当右边磁铁S极离开B端，并在B端附近运动时，线圈中产生感应电流C．当磁铁保持图中状态不变时，线圈中有感应电流D．当磁铁保持图中状态不变时，线圈中无感应电流7．某学生做观察电磁感应现象的实验，将电流表、线圈A和B、蓄电池、开关用导线连接成如图所示的实验电路，当它接通、断开开关时，电流表的指针都没有偏转，其原因是__________________________________．8．如图所示，把一条大约10m 长电线的两端连在一个灵敏电流表的两个接线柱上，形成闭合电路，两个同学迅速摇动这条电线，可以发电吗？简述你的理由．你认为两个同学沿哪个方向站立时，发电的可能性比较大？试一试．能力提升1．(2010·福州市高二期中联考)如图所示，矩形导体线框abcd 放置在水平面内．磁场方向与水平方向成α角，已知sin α＝45，回路面积为S ，磁感应强度为B ，则通过的磁通量为( )A ．BSB.45BSC.35BSD.34BS 2．如下图所示，用导线做成的圆形回路与一直导线构成几种位置组合，哪些组合中，切断直导线中的电流时，闭合回路中会有感应电流产生？(图A 、B 、C 中直导线都与圆形线圈在同一平面内，O 点为线圈的圆心，D 图中直导线与圆形线圈垂直，并与中心轴重合)( )3．如图，A 、B 两回路中各有一开关S 1、S 2，且回路A 中接有电源，回路B 中接有灵敏电流计(如图所示)，下列操作及相应的结果可能实现的是( )①先闭合S2，后闭合S1的瞬间，电流计指针偏转②S1，S2闭合后，在断开S2的瞬间，电流计指针偏转③先闭合S1，后闭合S2的瞬间，电流计指针偏转④S1，S2闭合后，在断开S1的瞬间，电流计指针偏转A．①②B．②③C．③④D．①④4．在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直，导轨上有两条可沿导轨自由移动的导电棒ab、cd，这两个导电棒ab、cd的运动速度分别为v1、v2，如图所示，ab棒上有感应电流通过，则一定有()A．v1>v2B．v1<v2C．v1≠v2D．v1＝v25．(2011·威海高三检测)在闭合铁芯上绕有一组线圈，线圈与滑动变阻器、电池构成电路，假定线圈产生的磁感线全部集中在铁芯内，a，b，c三个闭合金属圆环位置如图所示，当滑动变阻器的滑片左右滑动时，能产生感应电流的圆环是()A．a，b两环B．b，c两环C．a，c两环D．a，b，c三个环6．(2011·淄博质检)如图所示，当导体棒MN以速度v0开始向右沿导轨滑动的瞬间(导轨间有磁场，方向垂直纸面向里)，下列说法正确的是()A．导体棒和导轨组成的闭合回路中有感应电流B．导体棒和导轨组成的闭合回路中没有感应电流C．圆形金属环B中有感应电流D．圆形金属环B中没有感应电流7．如图所示是研究电磁感应现象实验所需的器材，用实线将带有铁芯的线圈A、电源、滑动变阻器和开关连接成原线圈回路，将小量程电流计和线圈B连接成副线圈回路．并列举出实验中改变副线圈回路的磁通量，使副线圈回路产生感应电流的三种方式：①______________________；②______________________；③______________________.8．(2011·永安高二检测)如图所示，一闭合金属环从上而下通过通电螺线管，b为螺线管的中点，金属环通过a、b、c三处时，能产生感应电流吗？详解答案1答案：C2答案：B解析：科拉顿将磁铁放入螺线管时，穿过线圈的磁通量变化，回路中产生感应电流，电流计偏转，之后，穿过线圈的磁通量保持不变，回路中无感应电流，电流计不偏转，由于科拉顿放完磁铁后跑到另一室观察，需一定时间，所以他观察不到偏转．只有B项正确．3答案：C解析：穿过闭合回路的磁通量大小取决于磁感应强度、回路所围面积以及两者夹角三个因素，所以只了解其中一个或两个因素无法确定磁通量的变化情况，A、B项错误；同样由磁通量的特点，也无法判断其中一个因素的情况，C项正确，D项错误．4答案：A解析：静止的线圈放于通有稳恒电流的静止导线附近，线圈中的磁通量不变，故不会感应出电流，故A不正确；通有恒定电流的导线只要与闭合线圈有相对运动，线圈中就会感应出电流，B、D正确；运动的导体在磁铁附近做切割磁感线运动时，会产生感应电动势，C 正确．故选A.5答案：D解析：将线框向左拉出磁场的过程中，线框的bc部分做切割磁感线的运动，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．6答案：ABD解析：当磁铁离开B端或在B端附近运动时，线圈所处位置磁场变化，穿过线圈的磁通量变化，产生感应电流，A、B正确；当磁铁保持图中状态不变时，穿过线圈的磁通量不变，线圈中无感应电流，C错，D对．7答案：开关位置接错解析：图中所示开关的连接不能控制含有电源的电路中电流的通断．而本实验的内容之一就是用来研究在开关通断瞬间，导致线圈B 内磁场变化，进而产生感应电流的情况，但图中的接法却达不到目的．8解析：我们知道，闭合电路的部分导体切割磁感线时，闭合电路中有感应电流产生，摇绳发电的实质是，闭合电路的部分导体切割地磁场的磁感线，故绳运动方向与地磁场平行时无感应电流，而运动方向与地磁场垂直时，产生的感应电流最大，地磁场是南北方向的，故摇绳的两位同学沿东西方向站立时，发电的可能性最大．能力提升1答案：B解析：Φ＝BS sinα＝45BS.2答案：BC解析：(1)对图A而言，因为通电直导线位于环形导线所在平面内，且与直径重合，因此通过圆环的磁通量为零，所以当切断直导线中的电流时，磁通量在整个变化过程中必为零，所以闭合回路中不会有感应电流产生；(2)对图B而言，因为磁通量为大小两个部分磁感线条数之差，当切断直导线中的电流时，磁通量为零，即此过程中磁通量有变化，故闭合回路中会有感应电流产生；(3)同理分析可得图C中也有感应电流产生；(4)对图D而言，因为环形导线与直导线产生的磁场的磁感线平行，故磁通量为零．当切断直导线中的电流时，磁通量在整个变化过程中皆为零，所以闭合回路中不会有感应电流产生，所以当切断直导线中的电流时，能产生感应电流的有B、C两种情况．3答案：D解析：先闭合S2形成闭合电路，然后将S1断开或闭合的瞬间由于电磁感应，在B中产生感应电流，而使电流计指针偏转．4答案：C解析：对于由导轨和导电棒组成的闭合电路来说，要使ab导电棒上有电流通过，则通过此闭合电路的磁通量必发生变化．对于匀强磁场来说，磁通量Φ＝B·S，根据题中条件，仅当穿过闭合电路中磁场的有效面积S发生变化时才有Φ的变化．因此应有v1≠v2，所以只有选项C正确．5答案：A解析：当滑动变阻器的滑片左右滑动时，引起电路中电流变化，从而引起闭合铁芯中的磁通量变化，a，b两圆环中的磁通量必定随之变化，引起感应电流的产生，而c环中有两股铁芯同时穿过，穿入和穿出的磁通量始终相等，合磁通量为零，所以c中不能产生感应电流．故选A.6答案：AC解析：导线MN开始向右滑动瞬间，导体棒和导轨组成的闭合回路里磁通量发生变化，有感应电流产生，A正确；电磁铁A在圆形金属环B中产生的磁通量从零开始增加，金属环B中一定产生感应电流，C正确．7答案：实物连接如图所示．①合上(或断开)开关瞬间②将原线圈插入副线圈或从副线圈中取出③将原线圈插入副线圈中并移动滑动变阻器的滑动片8答案：金属环通过a、c处时产生感应电流；通过b处时不产生感应电流．解析：根据螺线管产生的磁场的特点，金属环通过a处时，穿过金属环的磁通量变大，能产生感应电流，金属环通过b处时，穿过金属环的磁通量瞬间不变，不产生感应电流，金属环通过c处时，穿过金属环的磁通量变小，产生感应电流．。
