各种机械传动比较

机械传动机构的种类机械传动是通过机械装置来传递力和运动的一种方式，机械传动机构是实现这一功能的具体装置。

根据传动原理和结构特点的不同，机械传动机构可以分为很多种类。

下面将介绍一些常见的机械传动机构。

1.齿轮传动：齿轮传动是一种常见的传动形式，使用齿轮进行力和运动的传递。

根据齿轮间的传递方式，可以分为并轴齿轮传动和交轴齿轮传动。

并轴齿轮传动和交轴齿轮传动又可根据齿轮的排列方式进一步分为直齿轮传动、斜齿轮传动、锥齿轮传动、蜗杆传动等。

2.带传动：带传动是利用带轮和带子来实现力和运动的传递。

根据带子的传动方式，可以分为平带传动、V带传动和链带传动等。

带传动结构简单，传递效率较高，广泛应用于机械设备中。

3.蜗杆传动：蜗杆传动是一种特殊的齿轮传动，使用蜗轮和蜗杆进行力和运动的传递。

蜗杆传动具有自锁性，可以实现传递大扭矩的同时，实现传动方向的改变。

4.曲柄连杆机构：曲柄连杆机构是一种将旋转运动转换为往复直线运动的机构。

由曲柄、连杆和滑块等组成，广泛应用于内燃机、化工机械等领域。

5.摇杆传动：摇杆传动是一种通过摇杆进行力和运动的传递的机构。

摇杆传动常用于门窗、机械手臂等装置中。

6.螺旋副传动：螺旋副传动是利用螺旋线和轴来进行力和运动的传递。

螺旋副传动具有自锁性和大传动比的特点，被广泛应用于起重设备等领域。

7.减速机：减速机是一种通过减速装置将高速输入转化为低速输出的机构。

减速机广泛应用于工业领域，如机床、输送设备等。

8.滚子链传动：滚子链传动是利用滚子链进行力和运动的传递的机构。

滚子链传动具有承载能力高、传动效率高的特点，被广泛应用于摩托车、自行车等装置中。

以上仅是常见的机械传动机构的一部分，根据具体应用场景和需求，还有很多其他的机械传动机构，如离合器、行星传动、无级变速传动等。

机械传动机构的种类多样，每一种机构都有其特定的应用领域和优势，可以根据实际需求选择适合的机械传动机构。

传动的几种方式常用机械传动方式有：带传动、齿轮传动、链传动、蜗杆传动、螺旋传动。

1、带传动：是利用张紧在带轮上的柔性带进行运动或动力传递的一种机械传动。

根据传动原理的不同，有靠带与带轮间的摩擦力传动的摩擦型带传动，也有靠带与带轮上的齿相互啮合传动的同步带传动。

2、齿轮传动指由齿轮副传递运动和动力的装置，它是现代各种设备中应用最广泛的一种机械传动方式。

它的传动比较准确，效率高，结构紧凑，工作可靠，寿命长。

3、链传动通过链条将具有特殊齿形的主动链轮的运动和动力传递到具有特殊齿形的从动链轮的一种传动方式。

4、蜗杆传动以蜗杆为主动作减速传动，当反行程不自锁时，也可以蜗轮为主动作增速传动。

传动功率一般应在50kW以下(最大可达到1000kW左右)，齿面间相对滑动速度应在15m/s以下(最高可达35m/s)。

5、螺旋传动：是靠螺旋与螺纹牙面旋合实现回转运动与直线运动转换的机械传动。

螺旋传动按其在机械中的作用可分为：传力螺旋传动、传导螺旋传动、调整螺旋传动。

扩展资料机械传动机构，可以将动力所提供的运动的方式、方向或速度加以改变，被人们有目的地加以利用。

中国古代传动机构类型很多，应用很广，除了上面介绍的以外，像地动仪、鼓风机等等，都是机械传动机构的产物。

中国古代传动机构，主要有齿轮传动、绳带传动和链传动。

带传动工作时，为使带获得所需的张紧力，两带轮的中心距应能调整；带在传动中长期受拉力作用，必然会产生塑性变形而出现松弛现象，使其传动能力下降，因此一般带传动应有张紧装置。

带传动的张紧方法主要有调整中心距和使用张紧轮两种，其中它们各自又有定期张紧和自动张紧等不同形式。

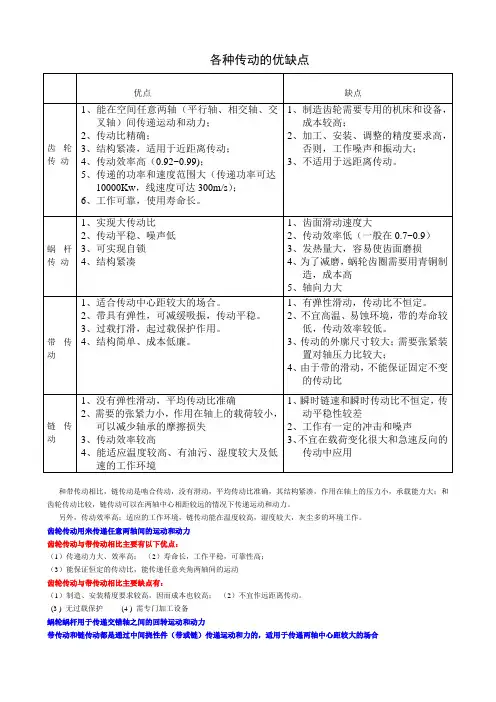

各种传动的优缺点
和带传动相比，链传动是啮合传动，没有滑动，平均传动比准确，其结构紧凑，作用在轴上的压力小，承载能力大；和齿轮传动比较，链传动可以在两轴中心相距较远的情况下传递运动和动力。

另外，传动效率高；适应的工作环境，链传动能在温度较高，湿度较大，灰尘多的环境工作。

齿轮传动用来传递任意两轴间的运动和动力
齿轮传动与带传动相比主要有以下优点：
（1）传递动力大、效率高；（2）寿命长，工作平稳，可靠性高；
（3）能保证恒定的传动比，能传递任意夹角两轴间的运动
齿轮传动与带传动相比主要缺点有：
（1）制造、安装精度要求较高，因而成本也较高；（2）不宜作远距离传动。

(3 ) 无过载保护(4 ) 需专门加工设备
蜗轮蜗杆用于传递交错轴之间的回转运动和动力
带传动和链传动都是通过中间挠性件（带或链）传递运动和力的，适用于传递两轴中心距较大的场合。

机械传动有哪些类型及各自应用机械传动在机械工程中应用非常广泛,机械传动有多种形式,主要可分为两类：①靠机件间的摩擦力传递动力和运动的摩擦传动，包括带传动、绳传动和摩擦轮传动等。

摩擦传动容易实现无级变速,大都能适应轴间距较大的传动场合,过载打滑还能起到缓冲和保护传动装置的作用，但这种传动一般不能用于大功率的场合，也不能保证准确的传动比。

②靠主动件与从动件啮合或借助中间件啮合传递动力或运动的啮合传动，包括齿轮传动、链传动、螺旋传动和谐波传动等。

啮合传动能够用于大功率的场合，传动比准确，但一般要求较高的制造精度和安装精度。

基本产品分类：减速机、制动器、离合器、连轴器、无级变速机、丝杠、滑轨等。

机械传动传动方式分类机械传动按传力方式分，可分为：1 摩擦传动2 链条传动3 齿轮传动4 皮带传动5 涡轮涡杆传动6 棘轮传动7 曲轴连杆传动8 气动传动9 液压传动（液压刨）10 万向节传动11 钢丝索传动（电梯中应用最广）12 联轴器传动13 花键传动。

一、带传动带传动的特点由于带富有弹性，并靠摩擦力进行传动，因此它具有结构简单，传动平稳、噪声小，能缓冲吸振，过载时带会在带轮上打滑，对其他零件起过载保护作用，适用于中心距较大的传动等优点。

但带传动也有不少缺点，主要有：不能保证准确的传动比，传动效率低(约为～，带的使用寿命短，不宜在高温、易燃以及有油和水的场合使用。

常用带传动常用的带传动有两种形式，即平带传动和V带传动。

1、平带传动横剖面为扁平矩形，工作是环形内表面与带轮外表面接触。

平带传动结构简单，平带较薄，挠曲性和扭转性好，因而适用于高速传动、平行轴间的交叉传动或交错轴间的半交叉传动2、V带传动横剖面为等腰梯形，工作时置于带轮槽之中，两侧面接触，产生摩擦力较大，传动能力较强。

同步齿形带传动同步齿形带传动的特点是：①钢丝绳制成的强力层受载后变形极小，齿形带的周节基本不变,带与带轮间无相对滑动,传动比恒定、准确；②齿形带薄且轻，可用于速度较高的场合，传动时线速度可达40米／秒，传动比可达10，传动效率可达98％；③结构紧凑，耐磨性好；④由于预拉力小，承载能力也较小；⑤制造和安装精度要求甚高，要求有严格的中心距，故成本较高。

机械传动机械传动的目的：1，传递能量和能量的分配；2，转速的改变；3，运动形式的改变(如回转运动改变为往复运动)。

传动的分类：分为机械传动、流体传动和电传动。

机械传动分为啮合传动和摩擦传动；流体传动分为液压传动和气压传动。

以下是产品设计中最常见的几种传动方式。

1．摩擦轮传动。

摩擦轮传动分为：圆柱摩擦轮传动；圆锥摩擦轮传动；平盘摩擦轮传动。

圆柱摩擦轮传动又分圆柱平摩擦轮传动和圆柱槽摩擦轮传动。

摩擦轮传动的优点：1；由于摩擦轮轮面没有轮齿，所制造简单，而且工作时不会发生类似齿轮节距误差所引起的周期性冲击，因而运动平稳，噪声小。

2；过载时发生打滑，故能防止机器中重要零件的损坏。

3；能无级地改变传动比等。

主要缺点：1；效率较低。

2；当传递同样大的功率时，轮廓尺寸和作用在轴与轴承上的载荷都比齿轮传动大。

3；不能传递很大的功率。

4；不能保持准确的传动比。

5；干摩擦时磨损大、寿命短。

6；必须采用压紧装置等。

设计时注意要点：1；两旋转轴位置关系的精度要求要高。

2；预紧力与负载之间的关系要计算准确。

3；为了提高表面的摩擦力，接触面光洁度做得低点。

2．带传动。

带传动根据带的截面形状不同，可分为平带传动、V带传动、同步带传动、多楔带传动等。

传动形式分为开口传动、交叉传动、半交叉传动、张紧轮传动。

带传动的优点：1；能缓和载荷冲击。

2；运行平稳，噪声小。

3；制造和安装精度要求不高。

4；过载时将引起带在带轮上打滑，因而可防止其他零件的损坏。

5；可增加带长以适应中心距较大的工作条件。

带传动的缺点：1；有弹性滑动和打滑，使效率降低和不能保持准确的传动比，(同步带传动除外)。

2；传递同样大的圆周力时，啮合传轮廓尺寸和轴上的压力比动大。

3；带寿命较短。

设计时注意要点：1；多楔带和V型带传动时，两轮的对应槽要在一直线上。

2；多楔带和V型带传动时，两轮旋转轴要平行。

3；皮轮轮直径不能过小，以免减短皮带使用寿命。

4；皮带包角不能过小，以免皮带打滑。

各种齿轮机械传动原理
1.齿轮传动：齿轮传动是一种常见的齿轮机械传动原理。

它是利用齿
轮之间的啮合传递动力和转矩的一种方式。

齿轮传动可分为平行轴齿轮传
动和交叉轴齿轮传动两种。

平行轴齿轮传动的齿轮轴线平行，交叉轴齿轮
传动的齿轮轴线相交，形成一定的角度。

2.链传动：链传动是利用链条将动力传递到另一个元件的传动原理。

链传动主要分为链齿轮传动和链条传动两种。

链齿轮传动是将齿轮与链条
相结合，形成一种连续的、有规律的传动方式。

链条传动是利用链条本身
的轴向强度相互连接，以自身的强度来传递动力。

3.皮带传动：皮带传动是利用皮带的弹性来传递动力的一种传动方式。

皮带传动可分为平面皮带传动和倾斜皮带传动两种。

平面皮带传动是指皮
带与轮毂在同一平面内，倾斜皮带传动是指皮带与轮毂不在同一平面内。

4.耦合器传动：耦合器传动是利用耦合器的刚性来传递动力的一种传
动方式。

耦合器传动可分为机械耦合器和液力耦合器两种。

机械耦合器是
利用机械零件将传动的动力转移给工作机构的耦合器，液力耦合器是通过
液体的流动来实现动力传递的耦合器。

5.蜗杆传动：蜗杆传动是利用蜗杆和蜗轮的啮合关系来传递动力和转矩。

它的主要特点是传动比大、传动效率低，通常应用于速度较低，转矩
要求较高的场合，如各种减速、传动机构等。

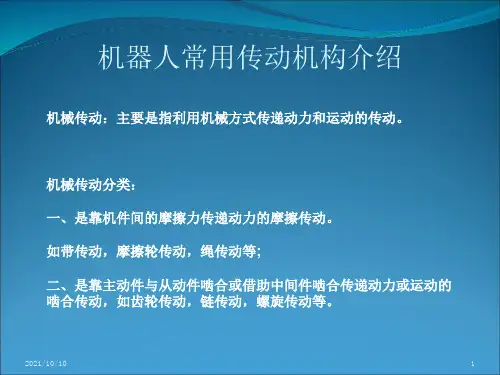

简述工业机器人传动系统的主要传动形式及主要区别。

工业机器人传动系统是指机器人的一个关键部件，它负责将机器人的动力传递到机器人的关节、轴或机械臂上，以实现机器人的运动。

主要传动形式有：
1、电机传动：电动机是将电能转化为机械能，在机器人中最常
用的传动方式，它可以确保机器人在高速低功耗的情况下实现高精度，并且可以使机器人实现复杂的操作。

2、气动传动：气动传动是利用压缩空气产生的动力，作为机器
人的传动手段，具有体积小、重量轻、无极变速调速等优点，是机器人驱动的有效选择。

3、液压传动：液压传动是利用管道输送的液体，来进行机器人
的传动。

它具有较高的动力密度、启动和停止快速、调速范围大等优点，是机器人的一种理想传动形式。

4、螺杆传动：螺杆传动是利用螺杆的转动来实现机器人的运动，具有传动效率高、传动精度高、安装简单易于实现等优点。

主要传动形式的主要区别为：
1、传动效率：不同的传动形式，传动效率也不一样，一般电动
机传动效率最高，气动传动次之，液压传动效率最低，螺杆传动效率接近液压传动效率。

2、动力密度：动力密度是指单位体积的动力能量，其中电机传
动动力密度最低，气动传动次之，液压传动动力密度最高，螺杆传动接近液压传动动力密度。

3、启停速度：不同的传动形式，机器人的启停速度也不一样，
一般情况下，电机传动速度最快，气动传动次之，液压传动机速度最慢，螺杆传动速度接近液压传动速度。

4、调速范围：调速范围指的是机器人传动系统可以实现的速度
变化范围。

一般电机传动可以实现比较宽的调速范围，液压传动可以实现较大的调速范围，气动传动和螺杆传动可以实现较小的调速范围。

液压传动与电力、机械等其他动力传动相比较的优势驱动方式一般有四种：气压驱动、液压驱动、电气驱动和机械驱动，此外还有磁力传动以及复合传动。

磁力传动：1)磁力传动传递力矩，是利用磁力的超矩作用特性而实现的。

可转化主轴传递扭矩的动密封为静密封，实现动力的零泄漏传递。

2)可避免高频振动传递，实现工作机械的平衡运行。

3)可实现工作机械运行中的过载保护。

4)与刚性联轴器相比较，安装、拆卸、调试、维修均较方便。

5) 可净化环境，消除污染。

6)它响应迅速，然而有待进一步研究气压传动1)工作介质是空气，与液压油相比可节约能源，而且取之不尽、用之不竭。

气体不易堵塞流动通道，用之后可将其随时排人大气中，不污染环境；2)空气的特性受温度影响小。

在高温下能可靠地工作，不会发生燃烧或爆炸。

且温度变化时，对空气的粘度影响极小，故不会影响传动性能；3)空气的粘度很小(约为液压油的万分之一)，所以流动阻力小，在管道中流动的压力损失较小，所以便于集中供应和远距离输送；4)相对液压传动而言，气动动作迅速、反应快，一般只需0．02～0．3s就可达到工作压力和速度。

液压油在管路中流动速度一般为1～5m／s，而气体的流速最小也大于10m／s，有时甚至达到音速，排气时还达到超音速；5)气体压力具有较强的自保持能力，即使压缩机停机，关闭气阀，但装置中仍然可以维持一个稳定的压力。

液压系统要保持压力，一般需要能源泵继续工作或另加蓄能器，而气体通过自身的膨胀性来维持承载缸的压力不变；6)气动元件可靠性高、寿命长。

电气元件可运行百万次，而气动元件可运行2000～4000万次；7)工作环境适应性好，特别是在易燃、易爆、多尘埃、强磁、辐射、振动等恶劣环境中，比液压、电子、电气传动和控制优越；1．气动装置结构简单，成本低，维护方便，过载能自动保护。

2、气压传动的缺点(1)由于空气的可压缩性较大，气动装置的动作稳定性较差，外载变化时，对工作速度的影响较大；(2)由于工作压力低，气动装置的输出力或力矩受到限制。

常见机械传动结构一、齿轮传动齿轮传动是常见的机械传动结构之一，它利用齿轮之间的啮合来传递动力和运动。

齿轮传动可以实现不同轴线间的速度转换和扭矩增减。

根据齿轮的形状和安装方式，齿轮传动可分为直齿轮传动、斜齿轮传动、锥齿轮传动和蜗杆传动等多种类型。

直齿轮传动是最常见的一种齿轮传动结构。

它的齿轮齿面直线与轴线平行，传动平稳，效率较高。

斜齿轮传动则是将齿轮齿面斜置于轴线上，可以实现轴线间的不平行传动，常用于转向装置和变速装置中。

锥齿轮传动是将齿轮齿面锥形，常用于轴线不共线的传动情况。

蜗杆传动则是将蜗杆与蜗轮啮合，可以实现大扭矩的传递和减速。

二、链条传动链条传动是利用链条与齿轮、链轮之间的啮合来传递动力和运动的机械传动结构。

链条传动具有传动比可调、传动效率高和承载能力大等优点，广泛应用于各种机械设备中。

链条传动主要分为滚子链传动和齿形链传动两种。

滚子链传动是将滚子链与齿轮啮合，通过滚子链的滚动来实现动力传递。

滚子链传动具有传动效率高、承载能力大和使用寿命长等优点，常用于高速和重载的传动场合。

齿形链传动则是将齿形链与链轮啮合，通过链条的拉伸来传递动力。

齿形链传动适用于速度较低和扭矩较小的传动情况，常用于自行车、摩托车等设备中。

三、带传动带传动是利用带与带轮之间的摩擦来传递动力和运动的机械传动结构。

带传动具有传动平稳、噪音小和成本低等优点，广泛应用于各种机械设备中。

带传动主要分为平带传动和带齿传动两种。

平带传动是将平带与带轮之间通过摩擦力来传递动力。

平带传动适用于速度较低和扭矩较小的传动情况，常用于家用电器和轻型机械设备中。

带齿传动则是将带齿与带轮之间通过啮合来传递动力。

带齿传动适用于速度较高和扭矩较大的传动情况，常用于工程机械和重型机械设备中。

四、联轴器联轴器是将两个轴连接起来的机械装置，用于传递动力和运动。

联轴器具有传动平稳、结构简单和拆装方便等优点，广泛应用于各种机械设备中。

常见的联轴器有齿式联轴器、弹性联轴器和万向节联轴器等。

常见的传动方式传动方式是指将动力从一个部件传递到另一个部件的方法。

在机械领域中，常见的传动方式包括齿轮传动、皮带传动、链传动和液力传动。

每种传动方式都有其特点和适用范围，下面我们将逐一介绍这些传动方式。

齿轮传动是最常见的传动方式之一。

它利用齿轮之间的啮合来传递动力和扭矩。

齿轮传动具有传动效率高、传动精度高的优点，广泛应用于各种机械设备中。

齿轮传动又可分为直齿轮传动、斜齿轮传动、蜗杆传动等多种类型，每种类型都有其特定的应用场景。

皮带传动是一种通过带状物体传递动力的方式。

它通常由带状物体（如皮带）和轮轴组成，通过皮带在轮轴间的摩擦力传递动力。

皮带传动具有结构简单、噪音小、传动平稳等优点，广泛应用于汽车、机械设备等领域。

根据不同的应用需求，皮带传动还可分为平行轴带传动、交叉轴带传动、倒V带传动等多种类型。

链传动是一种通过链条传递动力的方式。

它通常由链条和链轮组成，通过链条在链轮间的啮合传递动力。

链传动具有结构简单、传动效率高、适应性强的特点，广泛应用于摩托车、自行车、工业机械等领域。

根据链条的不同形状和用途，链传动还可分为滚子链传动、曲柄链传动、滑块链传动等多种类型。

液力传动是一种通过液体传递动力的方式。

它利用液体在密闭容器内的压力和流动来传递动力和扭矩。

液力传动具有传动平稳、吸振能力强、变速范围广等优点，广泛应用于汽车、船舶、工程机械等领域。

液力传动又可分为液力变矩器传动、液力耦合器传动等多种类型。

以上是常见的传动方式的简要介绍。

每种传动方式都有其特点和适用范围，选择合适的传动方式对机械设备的性能和效率都有着重要的影响。

在实际应用中，需要根据具体的需求和条件来选择合适的传动方式。

通过合理选择和设计传动方式，可以提高机械设备的工作效率和可靠性，达到更好的传动效果。

四大类机械传动方式优缺点1．齿轮传动：1）分类：平面齿轮传动、空间齿轮传动。

2）特点：优点适用的圆周速度和功率范围广；传动比准确、稳定、效率高。

；工作可靠性高、寿命长。

；可实现平行轴、任意角相交轴和任意角交错轴之间的传动缺点要求较高的制造和安装精度、成本较高。

；不适宜远距离两轴之间的传动。

3）渐开线标准齿轮基本尺寸的名称有齿顶圆；齿根圆；分度圆；摸数；压力角等。

2．涡轮涡杆传动：适用于空间垂直而不相交的两轴间的运动和动力。

1）特点：优点传动比大。

；结构尺寸紧凑。

缺点轴向力大、易发热、效率低。

；只能单向传动。

涡轮涡杆传动的主要参数有：模数；压力角；蜗轮分度圆；蜗杆分度圆；导程；蜗轮齿数；蜗杆头数；传动比等。

3．带传动：包括主动轮、从动轮；环形带1）用于两轴平行回转方向相同的场合，称为开口运动，中心距和包角的概念。

2）带的型式按横截面形状可分为平带、V带和特殊带三大类。

3）应用时重点是：传动比的计算；带的应力分析计算；单根V带的许用功率。

4）带传动的特点：优点：适用于两轴中心距较大的传动；、带具有良好的挠性，可缓和冲击，吸收振动；过载时打滑防止损坏其他零部件；结构简单、成本低廉。

缺点：传动的外廓尺寸较大；、需张紧装置；由于打滑，不能保证固定不变的传动比；带的寿命较短；传动效率较低。

4．链传动包括主动链、从动链；环形链条。

链传动与齿轮传动相比，其主要特点：制造和安装精度要求较低；中心距较大时，其传动结构简单；瞬时链速和瞬时传动比不是常数，传动平稳性较差。

5．轮系1）轮系分为定轴轮系和周转轮系两种类型。

2）轮系中的输入轴与输出轴的角速度(或转速)之比称为轮系的传动比。

等于各对啮合齿轮中所有从动齿轮齿数的乘积与所有主动齿轮齿数乘积之比。

3）在周转轮系中，轴线位置变动的齿轮，即既作自转，又作公转的齿轮，称为行星轮,轴线位置固定的齿轮则称为中心轮或太阳轮。

4）周转轮系的传动比不能直接用求解定轴轮系传动比的方法来计算，必须利用相对运动的原理，用相对速度法(或称为反转法)将周转轮系转化成假想的定轴轮系进行计算。

各种机械工作的运动原理机械工程是一门研究机械结构与运动的学科，它涉及到各种类型的机械设备和工具。

在这些机械设备中，运动原理起着至关重要的作用。

本文将介绍一些常见的机械工作运动原理，包括运动传递、转动和推动等。

一、运动传递的原理运动传递是指将原始动力传递到机械系统的各个部件，使得机械设备正常运转。

在机械系统中，常见的运动传递方式有链传动、带传动和齿轮传动等。

1. 链传动链传动是利用链条将动力传递给其他部件的一种方式。

链条由许多相互连接的链节组成，通过在不同位置的轴上装置齿轮或链轮来实现动力传递。

链传动具有传动效率高、承载能力大等优点，常用于需要较大传动力和运转平稳的场合，如自行车、摩托车等。

2. 带传动带传动是通过皮带的弯曲来传递动力的一种方式。

皮带通常由橡胶或尼龙等材料制成，将动力从一个轴传递到另一个轴。

带传动具有传动效率高、维护简单等优点，常用于需要传递旋转运动的设备，如发动机、输送机等。

3. 齿轮传动齿轮传动是利用齿轮齿与齿轮齿之间的啮合传递动力的方式。

齿轮具有不同的齿数和齿形，通过齿的啮合，实现从一个轴到另一个轴的动力传递。

齿轮传动具有传递效率高、承载能力大等优点，常用于需要传递大扭矩和精确速度比的机械设备，如汽车变速箱、工业机械等。

二、转动的原理转动是机械设备常见的工作形式，也是许多机械原理的基础。

在机械设备中，常见的转动原理有摩擦力、离心力和惯性力等。

1. 摩擦力摩擦力是两个物体相对运动或准备运动时产生的抵抗力。

在机械设备中，摩擦力可以用来实现转动，例如利用轮子和地面之间的摩擦力来推动车辆前进。

通过增加或减小摩擦力的大小，可以调节机械设备的转动速度和力度。

2. 离心力离心力是一种在旋转物体上的向外作用力，它产生的力将物体推向轴线的外侧。

离心力可以用来实现物体的旋转，并且常常用于离心机、洗衣机等设备中。

通过调节离心力的大小，可以改变物体的旋转速度和半径。

3. 惯性力惯性力是物体在惯性作用下产生的一种力。
