GST-GF500原理与维修GF500定压功放是海湾(GST)消防系统中的广播设备。
六对C5200、A1943确保输出功率在500W以上。
此机电源容量大，双63V输出经35A桥整流后用四个3300uF电容滤波，开机瞬间很容易使供电系统掉闸。
该机采用了开机限流延迟全通的缓冲供电方式，有效防止了开机瞬间的电流冲击。
在220V输入电路中串联着一个100Ω/10W的大电阻，此电阻并联在继电器J2的常开触点两端。
开机后由于串联电阻的限流作用，整机电流有一个由小到大的变化过程。
Q18、Q19组成达林顿方式作为J2驱动电路，Q19基极接有RC网络。
在经过82K电阻对220uF电容充电延迟过程后J2吸合，短接限流电阻进入正常供电方式。
J3与J2并联，在延迟吸合过程中主功放电路也完成了平衡，J3常开触点闭合，接通输出变压器。
Q20是交流关机控制电路。
开机后电源变压器的双11V绕组经整流后成±12V给保护电路和延时电路供电，其中一个绕组给Q20基极提供负压。
Q20反向偏置而截止，不影响继电器的驱动。
当关机瞬间此负压首先失去，Q20由截止转为导通，Q19基极接地而截止，继电器J2释放。
断开输出变压器，防止关机后主电解电容存电在放电过程电路退入非平衡期间对电路的损坏，也消除了这一过程中扬声器所发出的余音。
TA7317P是功放专用保护集成电路，具有延迟接通、中点直流检测、过流检测功能。
一般都用在扬声器保护电路，但此机是用在信号输入控制电路。
开机后⑨脚通过100K电阻对⑧脚电容充电，继电器J1将延迟吸合。
JI吸合滞后于J2、J3。
当电路达到平衡电源进入正常供电后J1才吸合，两路常开触点闭合，将信号输入口的芯线与地线接通，信号通过音量电位器送达主功放电路。
当输入信号过强导致输出过流时，经功率管发射极电阻输出的取样电压加到Q21的基极与发射极之间。
Q21的导通使Q22同时导通，将高电平加到TA7317P的①脚，使⑥脚呈高电平，J1释放切断输入信号。
值得一做的LME49830TB功放DIY全程记录LME49830TB这个线路很好，十分稳定绝不自激。
自认为精简的是没有用的或起反作用的。
试音条件简陋，音源：电脑无损音频文件，安桥SE90声卡。
音箱：天音发烧级6寸落地，高低音均为英国博声单元。
主观听觉良好，信噪比极高。
高音纤细，铁三角碰钟等细微的极高音清晰可辨丝丝入耳。
中高音明亮不燥人声亲切细腻即所谓“口水满地”，因中高音比较完美而人声乐器定位比较清楚。
中低音强劲有力弹性十足，收放自如。
大音量重低音感觉有些收不住，也可能是由于供电电压比较低，因试机用散热器仅1.6KG电流也没有调大，单管100ma左右，放大器功率不够大且电源只用一组的缘故，这个问题比较容易解决。
感觉还是低音太重，也可能是我听音偏好，喜欢听女声。
耦合电容用魏玛4.7uf MKP10两个并联与一个4.7uf均有此问题。
减少耦合电容容量可以缓解，耦合电容1uf低音已经很满意了，我用的是ERO-MKP-0.36两个并联为0.72uf，爱好音乐的友人来做客帮忙试听也认为低音已经够足。
为什么可以用这么小？也许是我的音源与音箱的原因需要耦合电容小？不知。
耦合电容挺关键，应反复更换调试。
试机时推动与末级均用一组供电，两个变压器。
电源电原理图与实际接线图，见图：断开图中叉处，变成一个变压器把推动与末级共用一组电源。
由末级供电通过两个二极管连接到推动级供电（虚线处）试听也没感觉有什么不妥，信噪比一样的高，夜深人静的时候离音箱喇叭很近也听不到任何噪音，也许是我早过花甲真的耳背了？另外，我用自耦变压器与调压器配合将末级供电电压调到50V推动级调到55V感觉更好，控制力更强。
前边已经说了C1耦合电容问题，再说C2输入旁路。
我试用82P、180P、220P、330P没有太大改变，最后选用180P银云母。
C3偏置电路电容，有的电路用到最大0.1uf也有用20P的，我实验可以不接也没有发现有什么不妥，国半的原文说明是“不带补偿的偏置电路只是在LME49830的偏置引脚之间连接一个电阻或电位器和一到两个电容器”K1058/J162是负温度系数音响专用管，就可以不加温补，可是国半他不说明白数值让你猜。
典型OTL音频功率放大器组装与维修场景描述OTL电路的主要特点有是采用单电源供电方式, 输出端直流电位为电源电压的一半；输出端与负载之间采用大容量电容耦合,扬声器一端接地，具有恒压输出特性。
本任务流程如图3－1－1所示。
图3－1－1任务流程图一、实训工具及器材准备完成本次实训任务所需工具及器材见表3－1－1。
表3－1－1拆装与检修动圈式扬声器实训工具及器材准备二、简易OTL音频功率放大器组装（一）电路原理的熟悉图3－1－2简易OTL功放电路原理图1、电路特点本功放电路结构简单，元件易购，成本低廉，原理典型，非常适合初学者组装学习。
电路包括：A.电压放大器：将输入的微小音乐信号加以放大，通常采用共射级放大，图中以VT1、VT2为核心组成的放大电路完成电压放大功能。
B.功率放大：功率放大级电路是用来提高电路的工作效率，通常共射级放大的输出电流很小，所以通过功放部分来推动喇叭。
图中以VT3、VT4为核心组成的电路完成功率放大功能。
C.偏压装置：偏压装置为功率三极管提供正向偏压，使功率放大级电路工作于AB类放大状态，防止产生交越失真。
图中VD5和R8为功放提供偏压，其中VD5具有负温特性，用以补偿功放管因温度升高引起电流增大。
改变R8的阻值可以改变功放管的静态电流。
D.负反馈电路：利用负反馈的特性，控制整个放大电路的增益，提高电路稳定性。
其中R4为放大器提供交直流负反馈，R5、C4对反馈的交流信号起分流作用，改变R4与R5的比值可以改变放大器的增益。
2、电路原理和各元件的作用音量控制：由RP电位器调节，根据串联电路的分压原理知，当旋转电位器时获取的输入电压将发生改变，从而改变了音量的大小。
第一级共射极放大器：由R1、R2、R3、R4、R5、C3、C4、VT1组成。
R1、R2为VT1提供偏置电压，改变二者的比值可以改变功放输出点的电压（正常要求为电源电压的一半）。
C3为输入隔直耦合电容。
R3是VT1的负载电阻，VT1和VT2是直流耦合，通过C3输入的信号经VT1放大后，直接送到VT2进行放大。
功放后级电路的分类（OTL,OCL,BTL）特点介绍功放前级关⼼的是增益，后级关⼼的则是带负载能⼒。
通常的扬声器阻抗都是8欧，若要产⽣10W的输出，后级的电流输出能⼒就必须⼤于1A。
就这⼀点，集成运算放⼤器就不能胜任。
所以必须加接电流放⼤级。
这些电流放⼤级的电压增益甚⾄不到1，⼀般都是使⽤射级跟随器。

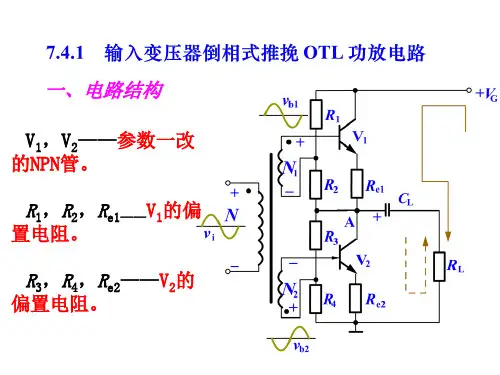

功放后级的输出⽅式后变压器输出、OTL（Output TransformerLess，⽆输出变压器，下图（a））、OCL（OutputCapacitorLess，⽆输出电容，下图（b））、BTL（BridgedTransformerLess，桥式，下图（c））等⼏种。
变压器输出⼀般⽤于电⼦管后级很少⽤于晶体管电路，后三种在晶体管和集成电路后级中⼴泛采⽤。
电路采⽤单电源即可⼯作，所以在便携式功放中很常⽤，如果不加输出电容，则稳态时输出电压为0.5Vcc，所以输出电容不可省去。
但是输出电容也影响了电路的低频响应。
为了提⾼低频响应，OCL电路使⽤对称双电源供电，使稳态输出为0V，省去输出电容。
这时，加在负载上的最⼤电压为Vcc。
这样电源电压利⽤率偏低，因为整个电源电压为2Vcc。
提⾼利⽤率的⽅式是使⽤BTL电路，负载接在电桥中，两端的最⼤电压可达2Vcc，相同供电电压下输出功率是OCL的四倍，但是元件数量翻倍。
下图⽰出了BTL电路的原理。
每次都是电桥对侧桥臂上的管⼦同时导通和截⽌。
由于负载中点电压始终在0V，我们可以把BTL电路看成是两个等效负载为0.5RL的OCL电路。
现在没有⼈会⽤分⽴元件组装BTL后级，因为与其消耗多⼀倍的元件搭建电路，不如把电源电压提⾼⼀倍来提⾼输出功率成本低廉。
但是，集成电路⼯艺限制了集成功放芯⽚供电电压的提升。
LM4780的极限⼯作电压为+-42V，已经是很⾼了，通常⼯作在+-35V，这时的输出功率在50W（8欧负载）。
要想获得100W以上的输出功率，只有考虑BTL电路了。
顺便说⼀句，现在的便携式设备如果有扬声器，也偏向于使⽤BTL，因为电池电压低，要提⾼功率，使⽤BTL是上策，因为在集成电路⾥多做⼀个放⼤器成本也增加不了多少。

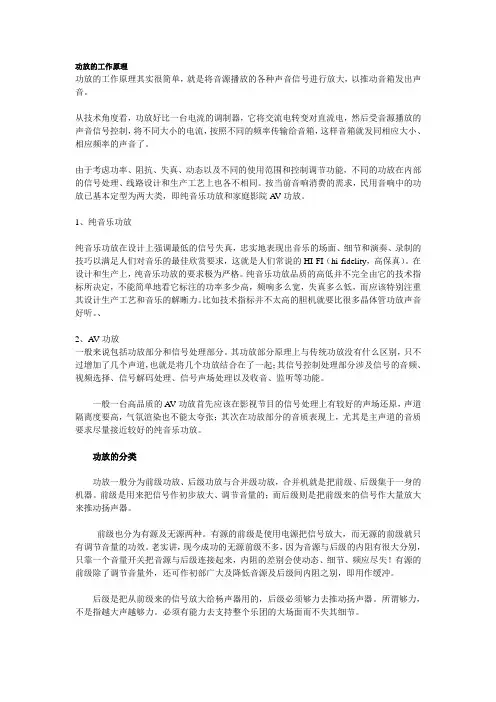

功放的工作原理功放的工作原理其实很简单，就是将音源播放的各种声音信号进行放大，以推动音箱发出声音。
从技术角度看，功放好比一台电流的调制器，它将交流电转变对直流电，然后受音源播放的声音信号控制，将不同大小的电流，按照不同的频率传输给音箱，这样音箱就发同相应大小、相应频率的声音了。
由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。
按当前音响消费的需求，民用音响中的功放已基本定型为两大类，即纯音乐功放和家庭影院A V功放。
1、纯音乐功放纯音乐功放在设计上强调最低的信号失真，忠实地表现出音乐的场面、细节和演奏、录制的技巧以满足人们对音乐的最佳欣赏要求，这就是人们常说的HI-FI（hi-fidelity，高保真）。
在设计和生产上，纯音乐功放的要求极为严格。
纯音乐功放品质的高低并不完全由它的技术指标所决定，不能简单地看它标注的功率多少高，频响多么宽，失真多么低，而应该特别注重其设计生产工艺和音乐的解晰力。
比如技术指标并不太高的胆机就要比很多晶体管功放声音好听。
、2、A V功放一般来说包括功放部分和信号处理部分。
其功放部分原理上与传统功放没有什么区别，只不过增加了几个声道，也就是将几个功放结合在了一起；其信号控制处理部分涉及信号的音频、视频选择、信号解码处理、信号声场处理以及收音、监听等功能。
一般一台高品质的A V功放首先应该在影视节目的信号处理上有较好的声场还原，声道隔离度要高，气氛渲染也不能太夸张；其次在功放部分的音质表现上，尤其是主声道的音质要求尽量接近较好的纯音乐功放。
功放的分类功放一般分为前级功放、后级功放与合并级功放，合并机就是把前级、后级集于一身的机器。
前级是用来把信号作初步放大、调节音量的；而后级则是把前级来的信号作大量放大来推动扬声器。
前级也分为有源及无源两种。
有源的前级是使用电源把信号放大，而无源的前级就只有调节音量的功效。

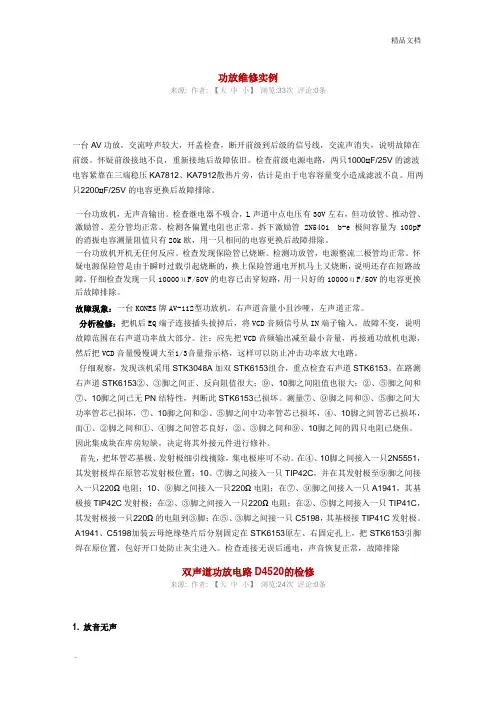

功放维修实例来源: 作者: 【大中小】浏览:33次评论:0条一台AV功放，交流哼声较大，开盖检查，断开前级到后级的信号线，交流声消失，说明故障在前级。
怀疑前级接地不良，重新接地后故障依旧。
检查前级电源电路，两只1000цF/25V的滤波电容紧靠在三端稳压KA7812、KA7912散热片旁，估计是由于电容容量变小造成滤波不良。
用两只2200цF/25V的电容更换后故障排除。
一台功放机，无声音输出。
检查继电器不吸合，L声道中点电压有30V左右，但功放管、推动管、激励管、差分管均正常。
检测各偏置电阻也正常。
拆下激励管2N5401 b-e极间容量为100pF 的消振电容测量阻值只有20k欧，用一只相同的电容更换后故障排除。
一台功放机开机无任何反应。
检查发现保险管已烧断。
检测功放管，电源整流二极管均正常。
怀疑电源保险管是由于瞬时过载引起烧断的，换上保险管通电开机马上又烧断，说明还存在短路故障，仔细检查发现一只10000цF/50V的电容已击穿短路，用一只好的10000цF/50V的电容更换后故障排除。
故障现象：一台KONES牌AV-112型功放机，右声道音量小且沙哑，左声道正常。
分析检修：把机后EQ端子连接插头拔掉后，将VCD音频信号从IN端子输入，故障不变，说明故障范围在右声道功率放大部分。
注：应先把VCD音频输出减至最小音量，再接通功放机电源，然后把VCD音量慢慢调大至1/3音量指示格，这样可以防止冲击功率放大电路。
仔细观察，发现该机采用STK3048A加双STK6153组合，重点检查右声道STK6153。
在路测右声道STK6153②、③脚之间正、反向阻值很大；⑨、10脚之间阻值也很大；②、⑤脚之间和⑦、10脚之间已无PN结特性，判断此STK6153已损坏。
测量⑦、⑨脚之间和③、⑤脚之间大功率管芯已损坏，⑦、10脚之间和②、⑤脚之间中功率管芯已损坏，④、10脚之间管芯已损坏，而①、②脚之间和①、④脚之间管芯良好，②、③脚之间和⑨、10脚之间的四只电阻已烧焦。
功率放大器的基本结构和工作原理功率放大器的基本结构和工作原理功率放大器的基本结构和工作原理扩音机是一种对声音信号进行放大的电子设备，其基本结构如图5-1所示，常分为前置放大器(简称前级)和功率放大器(简称后级)两大部分。
前置放大器通常由输人选择与均衡放大电路、等响音量控制电路、音调控制电路等组成，而功率放大器常由功率放大电路和扬声器保护电路组成。
扩音机工作时，输人选择电路主要对收音调谐器、录音座、CD唱机和Av辅助输入等信号源的信号进行选择切换控制，得出所需的信号输入，输入后的信号经均衡放大电路进行频率特性的校正和放大，使输入信号的频率特性变得较为平坦，同时使各种信号源输入的信号电平基本趋于一致，避免在转换不同的信号源时，声音响度出现较大的变化，影响使用效果。
均衡放大后的信号则由等响音量控制电路控制信号的强弱，从而调节音量的大小。
等响控制的目的主要是在音量较小时提升高、低频信号成分，以补偿人耳听觉的不足，在低响度时得到较丰满的声音信号。
而音调控制电路则主要是根据个人的喜好调节电路的频率特性，适当提升或衰减声音中的高、低频成分，以满足听音者的需求。
经前置放大器放大处理后的信号被送人功率放大器进行功率放大，以推动扬声器重放出声音。
扩音机中为了保护扬声器免受电路冲击电流的干扰，或在电路出现故障时烧毁扬声器，常在功率放大器中加入扬声器保护电路。
在高保真的音响设备中，扩音机常有两种组合结构形式，一种是把前置放大器和功率放大器组合在一起，称作合并式扩音机，这种形式把“前置”和“功放”合并在一起，这时由于小信号电压放大的前置级和大信号电流放大的功率放大在电性能上不能互相兼顾，因而不能使扩音机达到最佳的工作状态，特别是前、后级的电源馈电，电源变压器的电磁干扰，印制电路板的走线排列，共用地线的走向等方面总会存在一定的相互干扰，影响整机性能的提高。
另一形式是在设计制造上把前置放大器和功率放大器彻底分开，分别使用独立电源，单独的机壳，使前、后级之间互不干扰，形成前、后级分体式的结构，在使用时再把它们用信号传输线连接起来，这种分体式结构的扩音机可获得极高的性能指标。
斯巴克功放调整电路图：我的调试：先将VR1、VR2调整至最大值，然后再开始调整，VR1是调整镜像恒流源工作电流的，先调整，让R3、R4或R9、R10上的电压为3V左右，即使工作电流为1.5mA。
调整VR2，使推动管射极电阻R14、15上的压降为0.6~7.0V，同时注意放大管射极电阻压降变化，最后调整VR3，降低中点电压（实际中无法调整），调整一点点会造成功放管射极电阻上的电压很快升高。
推动级电流取1 5mA，末级电流取300mA。
1.已经把电源板上的4个电解电容4700uf换为4个nover的12000uf，听了几天，感觉低音结实一点，中高音比以前亮点，但速度依然慢，我考虑是不是放大主板上的电源退偶电容，2个6800uf，2个470uf，容量偏大呀？！2.根据资料和图纸，3个可调电阻,确定VR1是调整恒流源的工作点的，VR2调推动管的，VR3调中点的，我调整了VR1，测了工作点由原来的055v调到06 5v，图中红圈，测图中绿圈由原来的0.03v调到0。
1v，散热器约为65度。
VR 2未调，听感小音量时比未调之前好听，平时的中音量没听出来，速度依然偏慢。
请高手支招。
有高手建议把并联在电解上的威马电容拿掉，输入电容用到3UF左右就够了，当然用薄膜更好，但是不建议不同厂家的电容并联在输入端使用。
因为每个厂家的产品声音特色不一样。
及，听感速度慢，不见得一定是机器速度低。
也可能机器的频响也被压得过窄了，听感肥厚是否也是慢的一种感觉？可以考虑放宽一些高频，比如尝试减小补偿电容，但要注意别造成高频自激。
及顺着前级部分的电源供给线路找，会发现经过一个100欧的电阻和470UF电容滤波后（就是板子最前面的那两个电解电容），供电给了K214 J77和前面的部分。
把K2 14 J77的供电线路板划断，串联一个70~100欧姆的电阻，在电阻的输出端再加一级电容滤波就可以了，容量选择200UF以内，品质高点的电解。
（如能找到EC薄膜电容则更好）。
黎明职业大学机电工程系2009届毕业设计专业：应用电子技术课题：家用功率放大器班级：应用电子技术6班姓名：李文添学号： 0906190135小组成员：王森明黄逸冰指导教师：吴家烜2012年1月3日摘要随着社会的发展，人们的追求，现代人对听觉的水平要求越来越高，所以对音响的音质真实性要求越来越多，并能对音频信号进行适当的加工装饰，使声音音质真实优美动听。
因此，我们这次的研究主要对象是高保真家用功率放大器, 然而功率放大器是在音响系统中是把微弱的音频信号放大到足以驱动喇叭单元工作，重放出人耳能听到的声音设备。
本设计主要介绍采用LM3886芯片设计的功率放大器，它在应用场合能提供非常低的失真度和高质量的音色，还具有了高增益、快转换速率、宽功率带宽、大输出电压摆幅、大电流能力和非常宽的电源范围等特性。
系统采用大回环电压负反馈控制输出，配以普通双路桥式整流滤波电路，放大器采用内部补偿，增益控制在26dB 左右。
它可用于家用功放，高品质音频系统，立体声唱机等。
关键词：高保真家用功率放大器 LM3886引言随着电子技术的发展，音频功放（APA）技术的最新发展进一步提高了音响的音质，以及人们生活水平的不断提高，各种新型家庭影院的新技术、新品种器材不断涌现，市场中的音响设备品种繁多，音响爱好者被商店里的设备搞得眼花缭乱，无从下手，往往投入较大的资金而得不到较好的重放效果。
高保真功放就克服了传统音响的这些缺点.表现出了声音的真实性.我们所做的LM3886高保家用功率放大器就是使重放的声音跟真实的声音高度相似.如果从重放声的角度来讲，高保真音响系统非常讲究表现音乐的内涵和细节，通过器材的重放能够表现出音乐所要表达的深刻含义，与欣赏者产生情感上的交流，在重放时对音乐中的细微声音都能表现出来。
目录摘要 (1)引言 (2)第一章概述 (3)1.1 主要内容 (4)1.2 功放的发展史 (5)第二章功放的定义、种类及性能指标 (6)2.1 功放的定义 (7)第三章家用功放的组成模块 (8)2.1 电源部分 (9)2.2 放大部分 (10)第四章 LM3886高保真音频放大电路的基本原理 (11)第五章电路板的制作与调试 (12)4.1 电路板的制作 (13)4.2 电路板的调试 (14)总结 (15)致谢 (16)参考文献： (17)注释 (18)附录1 (19)附录2 (20)第一章概述本文主要介绍高保真功率放大器，我们所用的芯片LM3886，放大器它具有非常低真度和高品质的性能，最少的元件，保护电路包括内部电流限制和热关断。
分立元件OCL功率放大电路原理分析OCL是英文Output Capacitor Less的缩写，意思是没有输出电容器。
OCL功率放大电路一般采用正、负对称的两组电源供电，电路内部直到负载扬声器全部采用直接耦合，中间无输入、输出变压器（人们将不用输入和输出变压器的功率放大电路称为单端推挽电路），也不需要输出电容器，其好处是通频带宽，信号失真最低。
(1)OCL功率放大器的结构组成功率放大器的结构如图1所示。
OCL功率放大电路分为输入级、激励级、功率输出级三级，此外还有为稳定电路工作而设置的负反馈网络和各种补偿电路，有些还设置有过载保护电路。
图2是一种实际的功放电路，早期一些低档功放机器采用了这一电路。
下面结合该电路来认识一下功率放大器的各组成部分。
1)输入级：输入级主要起缓冲作用。
输入级多采用差分对管放大电路（也有采用运算放大电路的），通常引入一定量的负反馈，增加整个功放电路的稳定性和降低噪声。
差分放大器由两个特性相同的放大电路组成，其左、右两管的参数几乎完全相同。
这种电路具有很高的稳定性，能抑制“零点漂移”，保证输出级中点电压的稳定。
有些功放机器的差动管发射极采用恒流源电路，常见的有二极管和三极管组成的恒流源和两个三极管组成的镜像恒流源。
输入级采用小功率管，工作在甲类状态，静态电流较小。
2)激励级：激励级的作用是给功率输出级提供足够的激励电流及稳定的静态偏压，整个功率放大器的增益主要由这一级提供。
多数功放机的激励级采用单管放大电路，也有少数机器采用差分对管放大电路。
这一级常采用恒流源负载，不仅能得到较高的电源抑制特性，而且具有工作状态稳定、线性好、失真度低等优点。
激励级也是用小功率管，工作在甲类状态。
另外，激励级还要为后一级（功率输出级）提供稳定的偏置电压。
功率输出级的偏置电压电路有多种类型。
最简单的偏置电路是由激励管的集电极负载电阻构成的，其热稳定性和稳压性都比较差；有些功放采用恒压偏置电路，即由多个二极管串联而成的稳压钳位电路，使功率输出级的偏置电压保持稳定；而更多的则是采用带温度补偿的恒压偏置电路，这种偏置电路由一个三极管和几个电阻组成。
otl功放输出电容计算【原创实用版】目录1.OTL 功放的概念与特点2.OTL 功放输出电容的作用3.OTL 功放输出电容的计算方法4.输出电容对 OTL 功放的影响5.结论正文一、OTL 功放的概念与特点OTL（Output Transformer Less）功放是一种无输出变压器的功率放大电路，采用互补对称电路（NPN、PNP 参数一致，互补对称，均为射随组态，串联，中间两管子的射极作为输出），单电源供电，具有电路轻便可靠的特点。
由于省去了输出变压器，OTL 功放具有更高的效率，但同时也存在低频特性差和需要大电容的问题。
二、OTL 功放输出电容的作用OTL 功放的输出电容主要用于存储电能，平衡电路的直流偏置，以及抑制输出信号的交流分量。
在输出负载变化时，输出电容能够提供或吸收电流，保证输出信号的稳定性。
三、OTL 功放输出电容的计算方法输出电容的计算方法通常根据电路的负载电阻、电源电压以及输出功率等因素确定。
一种常见的计算方法是采用以下公式：Cout = (PoVeff/8RL) * (Vcc - Vces1 - Vces2)其中，Po 为输出功率，Veff 为电源电压的有效值，RL 为负载电阻，Vces1 和 Vces2 分别为上下推挽功率管的饱和电压值，通常取 1V。
四、输出电容对 OTL 功放的影响输出电容的大小直接影响 OTL 功放的性能，如输出功率、失真、频率响应等。
较小的输出电容可以提高电路的频率响应，但可能导致输出功率降低；较大的输出电容可以提高输出功率，但可能使频率响应变差。
因此，在设计 OTL 功放时，需要根据实际需求合理选择输出电容的大小。
五、结论OTL 功放是一种具有高效率、轻便可靠等特点的无输出变压器功率放大电路。
最简单的单差分OCL功放电路图最简单的单差分OCL功放电路图现代功放随着性能的不断提高，电路结构也越来越复杂，这是业余制作者尤其是初学者最感头痛的问题，这里向大家介绍一个最简功放电路，看一看能简化到什么程度，又能达到怎样的性能，这也是一个令人感兴趣的问题。
1)电路原理和性能(1)电路分析图1是本功放的申路图，功放部分元器件连晶体管在内仅20个左右，乍下看象一个原理简图，但确确实实是一个可付诸实用的功放，而且它能以较低的谐波失真向8Ω(4Ω)负载提供≥50W(120W)的输出功率。
它采用典型的OCL电路，但制作时根据实践情况对设计作了必要的改进。
输入级BG1—2按惯例采用差分放大级，但与一般常见电路稍不同的是采用PNP管，这与采用NPN管相比，两管配对容易且一致性好，噪声较低。
对简单的电路结构，这是需要加以尽量考虑的。
第二级BG3为主电压放大级，它提供大部分电压增益，但未采用常见的“自举”电路。
大功率放大器采用“自举”电路对增大输出功率意义不大，且能省去一个对音质有影响的电解电容，并有利减少元件简化电路。
C2是相位补偿电容。
末级由BG4—7以最简方式复合而成的互补输出级，元件少无调整，使采用功率较小的推动管BG4—5也足以满足推动末级输出100W以上的要求。
末级静态电流的设定以减小低输出功率时的交越失真为主，通常取40—50mA。
至于大输出功率时的交越失真因“掩蔽”效应，影响不明显。
对静态电流也未作热补偿，工作时随着温度上升静态电流也相应上升，但试用中并未出现失控。
这样做可简化安装工艺、减少调试手续，此外，稍大的静态电流多少也能降低一些大输出时的交越失真。
C3作电源高频退耦。
本机加上总体负反馈后的增益约20倍(26dB)，但取消总体负反馈后也能很好工作雪满功率输出波形仍是对称的，用示波器观察未见波形失真，用失真仪测试谐波失真，与加负反馈后相比升高并不大(仅0．2％左右)。
可以看出，本机的开环性能不错。
功放变压器的补偿电容
BG6RDF
图1：摘自Motorola AN-762
图1中C5和L5的说明可参考Motorola AN-758，其作用是组成一个Q值约为1.5的并联谐振电路，用以提高末级功放管两个基极之间的阻抗，并在高频段破坏输入信号和反馈信号间的180度相位差。
这样减少由反馈带来的高段增益损失。
该谐振频率应高于最高使用频率，以避免稳定性问题。
图2：传统变压器等效电路
图1中C1,C4,T1的说明可参考Philips/NXP ECO7213。
传统的变压器等效电路如图2，Ls称为stray-inductance，有文章称为leakage-inductance。
该电感影响变压器在频率高端的性能。
初级Ls的测量方式是短路次级，在使用频率下通过初级测量电感，次级Ls测量方式类似。
在高阻端测量的结果比较精确。
补偿方式可使用图3所示的电路。
图3：补偿电路 这种补偿方式下，为保证VSWR 在1.2以内，应满足图4所示要求。
图4：补偿范围
表中X/R 是Ls 的电抗除以变压器该端的输入阻抗Lsn ，n 表示normalized 归一化。
1个器件补偿既可以在初级并联电容，也可以在次级并联电容。
2个器件补偿在初级和次级都并联电容。
图中221R n R ×=。
计算方法是，首先计算1max R L L s sn ×=
ω，其中max ω大于等于使
用的最高频率的2π倍。
图5：补偿电容计算表 然后再在表5中查找该Lsn 对应的VSWR(S)，以及归一化补偿电容C1n ，那么1max 11R C C n ×=
ω，122C n C ×=。
