直流稳流电源设计报告范本

直流稳压电源电路的设计实验报告一、实验目的1、了解直流稳压电源的工作原理。

2、设计直流稳压电路，要求输入电压：220V 市电，50Hz，用单变压器设计并制作能够输出一组固定+15V 输出直流电压和一组+1.2V~+12V 连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。

3、了解掌握Proteus 软件的基本操作与应用。

二、实验线路及原理1、实验原理（1）直流稳压电源直流稳压电源是一种将220V 工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：图2-1 直流稳压电源的原理框图和波形变换其中：1）电源变压器：是降压变压器，它将电网220V 交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n 是变压器的效率。

2）整流电路：利用单向导电元件，把50Hz 的正弦交流电变换成脉动的直流电。

3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。

滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。

4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

（2）整流电路常采用二极管单相全波整流电路，电路如图2-2 所示。

在u2 的正半周内，二极管D1、D2 导通，D3、D4 截止；u2 的负半周内，D3、D4 导通，D1、D2 截止。

正负半周内部都有电流流过的负载电阻RL，且方向是一致的。

电路的输出波形如图2-3 所示。

整流二极管采用1N4007，具有正向导通电压降低，导通电流高，泄露电流低，过载电流高，成本低等优点，其基本参数如下图所示，有黑色线圈一端表示负极。

.. .. .. ..直流稳压电源的设计目录前前言言00直直流流稳稳压压电电源源的的设设计计00一一、、设设计计目目的的及及其其实实际际应应用用11二二、、任任务务要要求求11三三、、实实验验原原理理及及其其各各个个分分电电路路图图11A ．电源变压器1B ．整流电路2C ．滤波电路3D.稳压电路4四四..总总电电路路图图55五五..参参考考文文献献55六六..心心得得体体会会55前言电子技术是当今高新技术的"龙头〞，各先进国家无不把它放在优先的开展的地位。

电子技术是电类专业的一门重要的技术根底课，课程的显著特点之一是它的实践性。

要想很好的掌握电子技术，除了掌握根本器件的原理，电子电路的根本组成及分析方法外，还要掌握电子器件及根本电路的应用技术，课程设计就是电子技术教学中的重要环节。

本课程设计就是针对模拟电子电路这门课程的要求所做的，同时也将学到的理论与实践严密结合。

本设计是设计的直流稳压电源。

直流稳压电源一般是由电源变压器、整流电路、滤波电路和稳压电路四局部组成。

一一、、设设计计目目的的及及其其实实际际应应用用熟悉模拟电子课程设计方法和规*，到达应用电子技术的目的，并培养动手能力，学会阅读相关科技文献，查找器件手册与相关参数，整理总结设计报告。

电子电路工作时都需要直流电源提供能量，电池因使用费用高,一般只用于低功耗便携式的仪器设备中。

二二、、任任务务要要求求设计稳压电源目的就是要把工频交流电源或者直流变化的电源通过此装置变为直流稳压电源，并画出整体电路。

三三、、实实验验原原理理及及其其各各个个分分电电路路图图稳压电源由电源变压器、整流电路、滤波电路和稳压电路四局部组成如图1所示：A ．电源变压器电源变压器提供最初的电源，需要经过整流、滤波、稳压才能满足要求，一般为工频电流或者家用的电流。

B ．整流电路整流电路的任务是将经过变压器降压以后的交流电压变换为直流电压。

变压器的选择，除了应满足功率要求外，它的次级输出电压的有效值Ｖ2 应略高于要求稳压电路输出的直流电压值。

《直流稳压电源课程设计报告》一.课程设计目的（1）掌握直流稳压电源的组成及原理（2)掌握三端可调稳压器的使用方法（3)了解直流稳压电源主要参数二.课程设计题目描述和要求(1)稳压电源输出电压在6-18V之间连续可调，最大输出电流为Io max=1.0A(2)稳压系数S u≤0.03%(3)输出电阻R o≤0.1(4）纹波电压U orm≤5mV三.课程设计报告内容㈠直流稳压电源的组成直流稳压电源通常由电源电压、整流电路、滤波器和稳压电路等部分组成，其原理框图如图1.3.1所示㈡直流稳压电源的各部分作用1.电源变压器：将电网220V的交流电压变换成整流滤波电路所需要的交流电压u2。

变压器副边与原边的功率比为：P2/P1=η式中：η为变压器的效率。

2整流电路：将交流电压变换为单向脉动直流电压。

整流是利用二极管的单向导电性实现的。

常用的整流电路有半波整流电路和桥式整流电路等。

其电路图如图1.3.2所示。

在稳压电路中一般用4个二极管组成桥式整流电路，此时Ｕ1与交流电压u2的有效值Ｕ2的关系为：Ｕ1=（1.1～1.2）Ｕ2在整流电路中，每只二极管所承受的最大反向电压为：Ｕrm=√2Ｕ2流过每只二极管的平均电流为：I D=0.45Ｕ2/R L桥式整流电路与半波整流电路相比较，其输出电压Ｕ提高，脉动成分减少了，所以在此选用桥式整流电路。

3滤波电路：将脉动直流电压中交流分量滤去，形成平滑的直流电压。

滤波电路可分为电容、电感和π型滤波电路。

其电路图如下1.3.3所示。

图中R为负载电阻，它为电容C提供放电通路，放电时间常数RC应满足：RC>（3～5)T/2；式中T（=20msm）为50HZ交流电压周期。

一般小功率整流滤波电路通常采用桥式整流、电容滤波电路。

4.稳压电路：其作用是当交流电网电压波动或负载变化时，保证输出直流电压的稳定。

简单的稳压电路可采用稳压管来实现，在稳压性能要求较高的场合，可采用串联反馈式稳压电路（包括基准电压、取样电路、放大电路和调整管部分）。

直流稳压电源的设计实验报告直流稳压电源的设计实验报告引言：直流稳压电源是电子设备中常用的一种电源，它能够将交流电转换为稳定的直流电，并能够在负载变化时保持输出电压的稳定性。

本实验旨在设计并测试一台直流稳压电源，以验证其性能和稳定性。

一、设计原理：直流稳压电源的设计基于电压调节器的原理，其主要部分包括变压器、整流器、滤波器和稳压器。

变压器将交流电转换为所需电压的交流电，整流器将交流电转换为脉动的直流电，滤波器对直流电进行滤波以去除脉动，稳压器则通过反馈控制来保持输出电压的稳定性。

二、实验装置：本实验所使用的实验装置包括变压器、整流器、滤波器、稳压器、负载电阻、示波器等。

三、实验步骤：1. 连接实验装置：将变压器的输入端与交流电源相连，将变压器的输出端与整流器的输入端相连，再将整流器的输出端与滤波器的输入端相连，最后将滤波器的输出端与稳压器的输入端相连。

2. 设计稳压器：根据所需输出电压和电流，选择合适的稳压器电路，并进行元件的选取和计算。

3. 调整稳压器：根据设计的稳压器电路，进行电路连接和调整，确保输出电压的稳定性。

4. 连接负载电阻：将负载电阻与稳压器的输出端相连，以模拟实际负载情况。

5. 测试输出电压：使用示波器测量稳压器输出端的电压，并记录下来。

6. 测试负载变化：通过改变负载电阻的值，观察输出电压的变化情况，并记录下来。

7. 分析实验数据：根据实验数据，分析直流稳压电源的性能和稳定性。

四、实验结果与分析：通过实验测试，我们得到了直流稳压电源的输出电压随负载变化的曲线。

根据实验数据，我们可以计算出稳压电源的输出电压稳定度和负载调整率等性能指标。

同时，我们还可以分析实验数据，探讨直流稳压电源的稳定性和适用范围。

五、实验总结：通过本次实验，我们深入了解了直流稳压电源的设计原理和实验过程。

通过实验数据的分析，我们可以得出结论，直流稳压电源在负载变化时能够保持输出电压的稳定性，并且具有较好的性能指标。

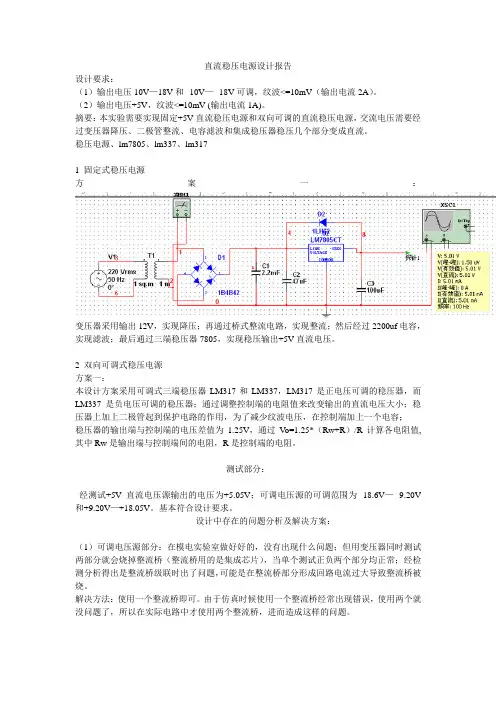

直流稳压电源设计报告设计报告：直流稳压电源1. 设计目标：设计一个直流稳压电源，能够提供稳定的输出电压，并具备过载保护功能。

2. 设计方案：采用线性稳压电源的设计方案。

选择变压器、整流电路、滤波电路、稳压电路和保护电路五个部分组成。

3. 设计流程：- 选择合适的变压器，根据输出电压和电流的要求确定变压器的额定参数。

- 设计整流电路，一般采用整流桥整流，将交流电源输出转换为直流电源。

- 设计滤波电路，采用电容滤波和电感滤波的组合，使输出电压更加稳定。

- 设计稳压电路，常用稳压二极管、稳压管、稳压芯片等元件，通过调节电流和电压实现稳压功能。

- 设计过载保护电路，采用过流保护、过热保护、电流限制等技术手段，保护电源和负载。

4. 设计参数：- 输入电压：220V AC- 输出电压：5V DC- 输出电流：1A- 稳压精度：±5%- 过载保护：电流限制在1.2A，过热保护温度设定为85℃5. 集成电路选型：- 变压器：选择额定输入电压为220V AC，输出电压为12VAC的变压器。

- 整流电路：选择四个二极管组成整流桥，如1N4007。

- 滤波电路：选择适当的电容和电感组成滤波电路，如4700μF，100μF电容和100mH电感。

- 稳压电路：选择稳压二极管或稳压芯片，如7805稳压芯片。

- 过载保护电路：选择过流保护元件和温度传感器，如电流限制为1.2A的保险丝和额定触发温度为85℃的热敏电阻。

6. 电路连接：根据设计方案，按照电路图连接各个元件。

7. 实验验证：通过实验验证电源输出电压、电流的稳定性，并测试过载保护电路的有效性。

8. 结果分析：根据实验结果分析，评估设计方案的可行性和性能指标是否满足要求。

9. 优化改进：根据分析结果，提出优化改进的方案，如更换元件、调整参数等，以进一步提高电源的稳定性和性能。

10. 结论：根据实验和优化改进的结果，得出结论并总结设计报告。

第1篇一、实验目的1. 了解直流稳压电源的工作原理和设计方法。

2. 掌握直流稳压电源中变压器、整流、滤波和稳压等环节的作用。

3. 学会使用示波器、万用表等实验仪器进行实验测量。

4. 提高电路实验技能和理论联系实际的能力。

二、实验原理直流稳压电源是将交流电源（如市电220V）转换成稳定直流电压的装置。

其基本组成包括变压器、整流电路、滤波电路和稳压电路。

1. 变压器：将220V交流电压降压至整流电路所需的电压。

2. 整流电路：利用二极管的单向导电性，将交流电压转换为脉动直流电压。

3. 滤波电路：通过滤波电容将脉动直流电压中的纹波滤除，得到较为平滑的直流电压。

4. 稳压电路：通过稳压器件（如稳压二极管、集成稳压器等）使输出电压稳定。

三、实验仪器与器材1. 变压器：1台2. 整流二极管：4只3. 滤波电容：1只4. 集成稳压器：1块5. 电阻：若干6. 交流电源：1台7. 直流电源：1台8. 示波器：1台9. 万用表：1台四、实验步骤1. 组装电路：根据实验原理图，将变压器、整流二极管、滤波电容和集成稳压器等元件连接成直流稳压电源电路。

2. 连接实验仪器：将直流稳压电源电路与示波器、万用表等实验仪器连接。

3. 测量输入电压：用万用表测量变压器次级输出电压，即整流电路输入电压。

4. 测量输出电压：用万用表测量稳压电路输出端的直流电压。

5. 测试滤波效果：观察滤波电容两端电压波形，分析滤波效果。

6. 调整稳压电路：通过调整集成稳压器的输出电压，观察输出电压的变化。

7. 测量输出纹波电压：用示波器测量稳压电路输出端的纹波电压。

8. 改变负载：在稳压电路输出端接入不同阻值的电阻，观察输出电压和纹波电压的变化。

9. 记录实验数据：将实验过程中测量的数据整理成表格。

五、实验数据与分析1. 输入电压：220V2. 输出电压：15V3. 滤波电容两端电压波形：平滑的直流电压4. 输出纹波电压：小于10mV5. 改变负载时，输出电压和纹波电压变化不大，说明稳压效果良好。

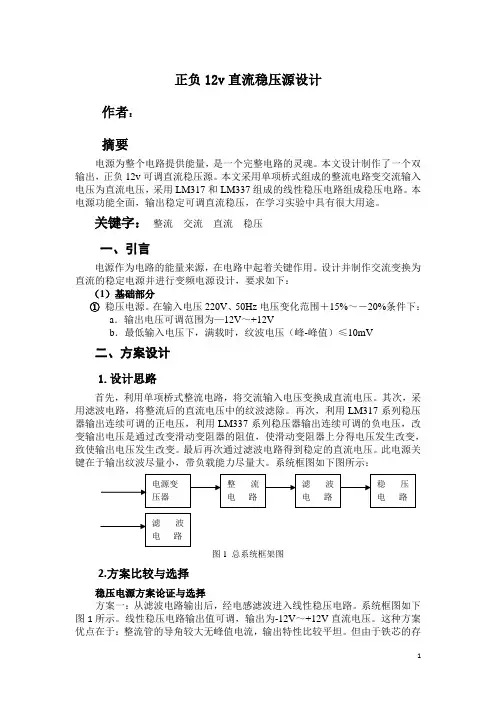

正负12v直流稳压源设计作者：摘要电源为整个电路提供能量，是一个完整电路的灵魂。

本文设计制作了一个双输出，正负12v可调直流稳压源。

本文采用单项桥式组成的整流电路变交流输入电压为直流电压，采用LM317和LM337组成的线性稳压电路组成稳压电路。

本电源功能全面，输出稳定可调直流稳压，在学习实验中具有很大用途。

关键字：整流交流直流稳压一、引言电源作为电路的能量来源，在电路中起着关键作用。

设计并制作交流变换为直流的稳定电源并进行变频电源设计，要求如下：（1）基础部分①稳压电源。

在输入电压220V、50Hz电压变化范围＋15%～－20%条件下：a．输出电压可调范围为—12V～+12Vb．最低输入电压下，满载时，纹波电压（峰-峰值）≤10mV二、方案设计1.设计思路首先，利用单项桥式整流电路，将交流输入电压变换成直流电压。

其次，采用滤波电路，将整流后的直流电压中的纹波滤除。

再次，利用LM317系列稳压器输出连续可调的正电压，利用LM337系列稳压器输出连续可调的负电压，改变输出电压是通过改变滑动变阻器的阻值，使滑动变阻器上分得电压发生改变，致使输出电压发生改变。

最后再次通过滤波电路得到稳定的直流电压。

此电源关键在于输出纹波尽量小，带负载能力尽量大。

系统框图如下图所示：图1 总系统框架图2.方案比较与选择稳压电源方案论证与选择方案一：从滤波电路输出后，经电感滤波进入线性稳压电路。

系统框图如下图1所示。

线性稳压电路输出值可调，输出为-12V～+12V直流电压。

这种方案优点在于：整流管的导角较大无峰值电流，输出特性比较平坦。

但由于铁芯的存在，笨重，体积大，易引起电磁干扰。

一般适用于大电流场合。

图1 方案二系统框图方案二：从滤波电路输出后，经电容滤波进入线性稳压电路。

系统框图如下图1所示。

线性稳压电路输出值可调，输出为-12V～+12V直流电压。

此方案流过二极管的瞬时电流很大，负载直流电压较高，纹波也较小，适用于负载变动不大的场合。

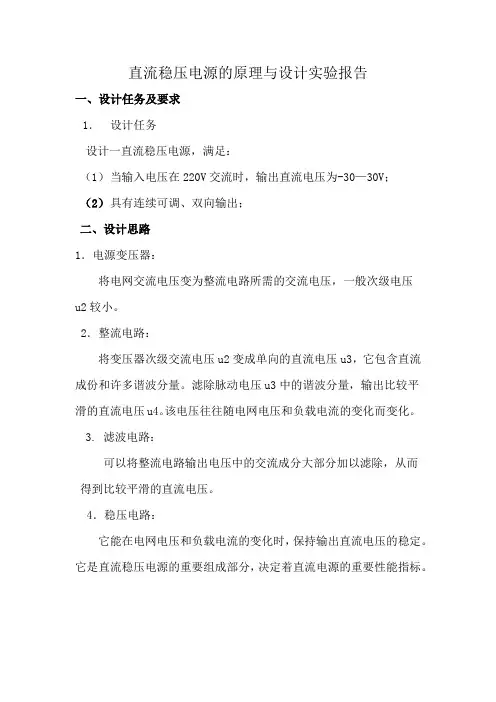

直流稳压电源的原理与设计实验报告一、设计任务及要求1．设计任务设计一直流稳压电源，满足：（1）当输入电压在220V交流时，输出直流电压为-30—30V；（2）具有连续可调、双向输出；二、设计思路1．电源变压器：将电网交流电压变为整流电路所需的交流电压，一般次级电压u2较小。

2．整流电路：将变压器次级交流电压u2变成单向的直流电压u3，它包含直流成份和许多谐波分量。

滤除脉动电压u3中的谐波分量，输出比较平滑的直流电压u4。

该电压往往随电网电压和负载电流的变化而变化。

3. 滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。

4．稳压电路：它能在电网电压和负载电流的变化时，保持输出直流电压的稳定。

它是直流稳压电源的重要组成部分，决定着直流电源的重要性能指标。

二、单元电路的设计1）电源变压器由于输出的电压可调范围是正负30V，所以选择的变压器是220V/36V。

2）整流电路（选择桥式整流电路）桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器,而是用四个二极管接成电桥形式，使在电压V2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。

3）滤波电路（电容滤波电路）整流电路输出波形中含有较多的纹波成分，与所要求的波形相去甚远。

所以通常在整流电路后接滤波电路以滤去整流输出电压的纹波。

滤波电路常有电容滤波，电感滤波等。

本设计中采用电容滤波电路图10 电容滤波电路4）稳压电路（选择三端稳压器）1.稳压电路作用是当外界因素（电网电压、负载、环境温度）发生变化能使输出直流电压不受影响，从而维持稳定的输出，常用集成稳压器，小功率稳压电源中经常使用三端集成稳压器。

2.常用的三端集成稳压器有固定式三端稳压器与可调式三端稳压器。

常用可调式正压集成稳压器有LM317系列，它们的输出电压从1.25V－37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。

其芯片内有过渡、过热和安全工作区保护，最大输出电流为1.5A。

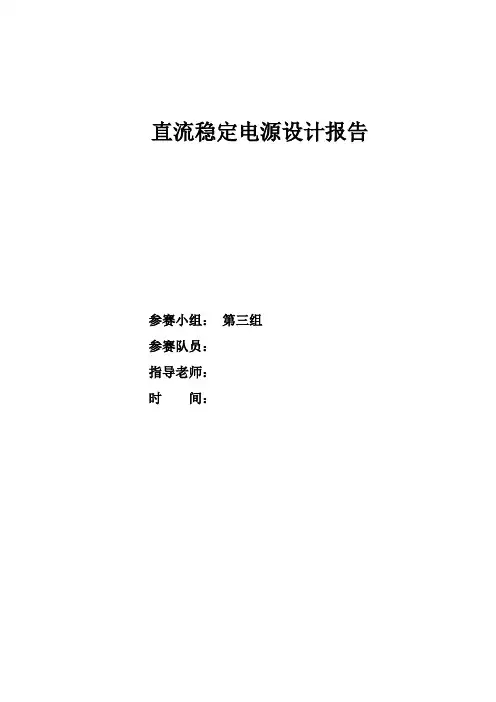

直流稳定电源设计报告参赛小组：第三组参赛队员：指导老师：时间：目录摘要 (3)Abstract (3)1.设计任务及要求 (4)2.设计方案及硬件电路设计..... (5)2.1.直流稳压电源 (5)2.1.1.电路方案选择 (5)2.1.2.元件参数分析 (6)2.2.直流稳流电源 (6)2.2.1.电路方案选择 (6)2.2.2. 元件参数分析 (7)2.3. DC-DC变换电路 (8)2.3.1.电路方案选择 (8)2.3.2. 元件参数分析 (9)2.4. MSP430F149显示采集电压 (10)2.4.1. 器件介绍 (10)2.4.2. 硬件设计 (11)2.4.3. 软件设计 (12)3. 仿真及分析 (12)4.实验结果数据分析 (13)5.实物制作 (15)6.参考文献 (15)7.心得体会 (15)附录：........ . (16)摘要随着现代科技的发展，电工电子方面也有了很大的进步。

电源作为电气、电子设备必不可少的能源供应部件，需求日益增加，而且对电源的功能、稳定性等各项指标也提出了更高的要求。

对电源的研究和开发已经成为新技术、新设备开发的重要环节，在推动科技发展中起着重要作用。

本设计分别用串联型线性稳压电路，串联调整式稳流电路和反馈式逆变电路设计直流稳压电源，运用放大和反馈电路直流稳流电源和DC-DC升压变换器。

通过相关知识计算出各电路中各个器件的参数，使电路性能达到设计要求中的电压调整率，电流调整率，负载调整率，纹波电压等各项指标。

在通过TI公司推出的超低功耗MSP430系列单片机显示设计电源输出电压，让设计更加智能化。

关键词：电源；稳压电路；稳流电路；DC-DC；MSP430单片机Abstract: Along with technical development, the electricity and electronic instruments have already been widespread applied in daily, scientific research, study and so on each aspect. Since the power supply takes the essential energy-supply part of electrical and electronic instruments, its demand increases day by day, and also been set a higher request to function, stability and so on each target. The power supply research has already become the important link to the development of the new technology and the new equipment. It’s playing the vital role in the impetus of science and technology development. This design separately uses series linear constant voltage circuit, series regulate constant current circuit and the feedback type contravariant circuit to design direct current constant voltage power supply, direct current constant current power supply and DC-DC converter. We must calculate various each component parameter in the circuits by correlated knowledge and enable the circuit performance to meet in the design requirements such as the voltage regulation rate, the current regulation rate, load regulation rate, ripple voltage and so on.Key Words: Power Supply；voltage stabilizer；Steady Stream；DC-DC；msp430Single Chip Microcomputer1.设计任务及要求1.1.任务设计并制作交流变换为直流的稳定电源。
