存储器接口

单片微型计算机原理及接口技术在现代科技领域中，计算机技术的发展日新月异，而单片微型计算机无疑是其中的重要一环。

本文将介绍单片微型计算机的原理以及接口技术，以帮助读者更好地理解和运用这一领域的知识。

一、单片微型计算机的原理1.1 数据表示和处理在单片微型计算机中，数据的表示和处理是非常重要的。

计算机所处理的数据通常以二进制形式表示，通过位(bit)来表示数据的最小单元。

在微型计算机中，通常使用八位(bit)的字节(byte)作为数据的基本单位。

此外，计算机还可以通过不同的数据类型来表示和处理不同类型的数据，如整数、浮点数、字符等。

1.2 CPU和内存在单片微型计算机中，中央处理器(CPU)被视为计算机的大脑。

CPU负责执行指令、进行算术和逻辑运算等操作。

而内存则用于存储数据和指令，供CPU读取和写入。

常见的内存分类有随机存取存储器(RAM)和只读存储器(ROM)，其中RAM用于临时存储数据，而ROM则用于存储固定的指令和数据。

1.3 控制单元和指令控制单元是CPU的一个核心组成部分，它负责解析和执行指令。

指令是计算机执行操作的命令，可以进行数据的读取、写入、运算等操作。

常见的指令集结构有精简指令集(RISC)和复杂指令集(CISC)。

RISC的指令集相对较简单，执行速度快，而CISC的指令集相对较复杂，但可以实现更多功能。

二、单片微型计算机的接口技术2.1 输入输出接口在单片微型计算机中，输入输出（I/O）设备起着连接计算机与外部设备的重要作用。

常见的输入设备包括键盘、鼠标、触摸屏等，而输出设备包括显示器、打印机、扬声器等。

通过适当的接口技术，计算机可以与这些设备进行数据的输入和输出，并实现与用户的交互。

2.2 存储器接口技术存储器接口技术用于连接CPU和内存之间的数据传输。

根据不同的芯片架构和规范，存储器接口技术有所不同。

常见的接口技术包括地址总线、数据总线和控制总线。

地址总线用于指定内存的地址，数据总线用于传输数据，而控制总线则用于传输控制信号。

emif接口原理EMIF（外部存储器接口）是一种用于连接处理器和外部存储器的接口技术。

它允许处理器通过总线与外部存储器进行数据交换，实现数据的读取和写入操作。

在现代计算机系统中，EMIF接口被广泛应用于各种设备，如微处理器、嵌入式系统、通信设备等。

本文将介绍EMIF接口的原理和工作机制。

EMIF接口的原理基于总线通信技术，它通过一组信号线实现了处理器与外部存储器之间的数据传输。

在EMIF接口中，有两个重要的信号线：地址线和数据线。

地址线用于传输处理器发送的存储器地址，而数据线则用于传输存储器中的数据。

此外，还有一些控制信号线，用于控制数据传输的开始和结束。

EMIF接口的工作机制可以简单描述为以下几个步骤：1. 处理器发送地址：当处理器需要从外部存储器中读取数据时，首先会将读取操作的地址发送到EMIF接口。

地址线的数量取决于外部存储器的容量，通常可以支持数百万个地址。

2. 存储器响应：当EMIF接口接收到地址后，会将该地址发送到外部存储器。

外部存储器根据地址找到相应的数据，并将其发送回EMIF接口。

3. 数据传输：EMIF接口接收到外部存储器发送的数据后，会将其传输到处理器。

数据线的宽度决定了每次传输的数据量，通常有8位、16位或32位等不同宽度。

4. 控制信号：在数据传输过程中，EMIF接口还使用控制信号线来控制数据传输的开始和结束。

例如，读取操作时，EMIF接口会发送一个读取信号给外部存储器，以指示开始读取数据。

通过以上步骤，EMIF接口实现了处理器和外部存储器之间的数据交换。

这种接口技术使得处理器可以方便地读取和写入外部存储器中的数据，扩展了计算机系统的存储能力。

除了基本的读写操作，EMIF接口还支持其他功能，如时序控制和中断处理。

时序控制用于确保数据的稳定传输，避免数据冲突和错误。

中断处理则可以提高系统的响应能力，当外部存储器中的数据发生变化时，EMIF接口可以及时通知处理器进行相应的操作。

CPU的结构和功能解析CPU（中央处理器）是计算机的核心组件，它被设计用于执行各种计算和数据处理任务。

CPU的结构和功能包括以下几个方面：1. 控制单元（Control Unit）：控制单元是CPU的一个重要组成部分，负责协调和管理所有的计算机操作。

它从存储器中读取指令并解码，然后将其发送到其他部件以执行相应的操作。

控制单元还负责处理器内部的时序和同步操作。

2. 算术逻辑单元（Arithmetic Logic Unit，ALU）：ALU是CPU的核心部分，负责执行计算和逻辑运算。

它可以执行加减乘除、移位、逻辑运算（与、或、非）等操作。

ALU的设计通常包括一组寄存器，用于存储和处理操作数和结果。

3. 寄存器（Register）：寄存器是CPU内部的高速存储器，用于存储临时数据和指令。

CPU中包含多个不同类型的寄存器，如数据寄存器、地址寄存器、程序计数寄存器等。

寄存器具有极快的读写速度，能够提高数据的访问效率。

4. 数据总线和地址总线（Data Bus and Address Bus）：数据总线用于在各个组件之间传输数据，地址总线用于标识存储器中的特定位置。

数据总线的宽度决定了CPU能够同时处理的数据量，地址总线的宽度决定了CPU能够寻址的存储器空间大小。

5. 运算器（Arithmetic Unit）：运算器是CPU的一个子部件，用于执行数学运算，如加法、减法、乘法和除法。

运算器通常由ALU和一些辅助电路组成，它能够高效地进行数值计算。

6. 控制器（Controller）：控制器是CPU的另一个子部件，负责控制和协调各个组件之间的操作。

它从指令存储器中获取下一条指令，并将其发送给控制单元解码执行。

控制器还负责处理各种中断和异常情况，以及调度和控制指令的执行顺序。

7. 存储器接口（Memory Interface）：存储器接口是CPU与主存储器之间的桥梁，负责传输数据和指令。

存储器接口包括地址解码器、读写电路、数据缓冲器等，它能够提供合适的接口和协议，以保证数据的高效传输和正确处理。

外部设备连接接口包括外部存储器连接接口（EMIF）、主机接口（HPI）等。

外部存储器接口主要用来同并行存储器连接，这些存储器包括SDRAM、SBSRAM、Flash、SRAM存储器等，外部存储器接口还可以同外部并行设备进行连接，这些设备包括并行A/D、D/A转换器、具有异步并行接口的专用芯片，并可以通过外部存储器接口同FPGA、CPLD等连接；主机接口主要用来为主控CPU和C55x处理器之间提供一条方便、快捷的并行连接接口，这个接口用来对DSP进行控制、程序加载、数据传输等工作。

这里主要是EMIF。

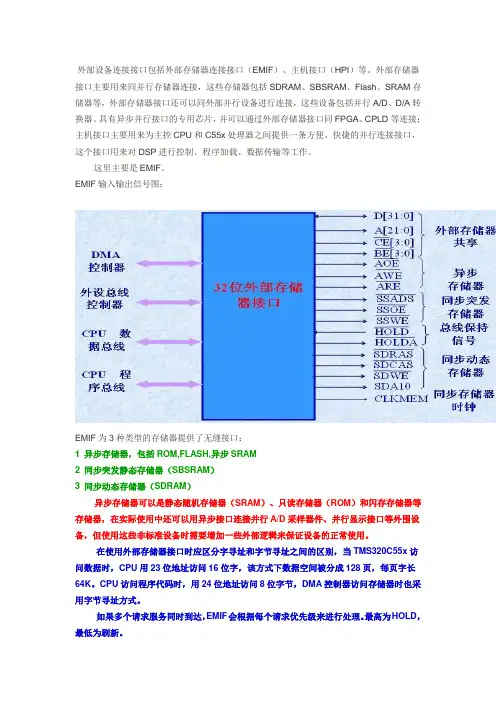

EMIF输入输出信号图：EMIF为3种类型的存储器提供了无缝接口：1 异步存储器，包括ROM,FLASH,异步SRAM2 同步突发静态存储器（SBSRAM）3 同步动态存储器（SDRAM）异步存储器可以是静态随机存储器（SRAM）、只读存储器（ROM）和闪存存储器等存储器，在实际使用中还可以用异步接口连接并行A/D采样器件、并行显示接口等外围设备，但使用这些非标准设备时需要增加一些外部逻辑来保证设备的正常使用。

在使用外部存储器接口时应区分字寻址和字节寻址之间的区别，当TMS320C55x访问数据时，CPU用23位地址访问16位字，该方式下数据空间被分成128页，每页字长64K。

CPU访问程序代码时，用24位地址访问8位字节，DMA控制器访问存储器时也采用字节寻址方式。

如果多个请求服务同时到达，EMIF会根据每个请求优先级来进行处理。

最高为HOLD，最低为刷新。

对EMIF编程时，必须了解外部存储器地址如何分配给片使能空间，即CE空间，每个CE空间可以同那些类型的存储器连接，以及用那些寄存器位来配置CE空间。

TMS320C55x的外部存储器映射在存储空间的分布，相应于EMIF的片选使能信号，例如CE1空间的存储器，则必须将其片选引脚连接到EMIF的CE1引脚。

当EMIF访问CE1空间时，驱动CE1变低。

数据页字寻址方式地址范围（16进制）外部存储器字节寻址方式地址范围（16进制）第2页后64K字节3-3102 8000-1F FFFFCE0空间（4M-320K）字节05 0000-3F FFFF32-6320 0000-3F FFFF CE1空间4M字节40 0000-7F FFFF64-9540 0000-5F FFFF CE2空间4M字节80 0000-BF FFFF96-12760 0000-7F FFFF 当MP/MC=0CE3空间长度为（4M-32K）字节剩余地址空间被片上ROM占用当MP/MC=1CE3空间长度为4M字节C0 0000-FF FFFFTMS320C5510外部存储器映射中的最高地址单独分配给CE3空间，或由CE3及内部的DSP ROM共享。

存储器接口类型存储器接口类型可分为：异步存储器接口和同步存储器接口两大类型。

异步存储器接口类型是最常见的，也是我们最熟知的，MCU一般均采用此类接口。

相应的存储器有：SRAM、Flash、NvRAM…等，另外许多以并行方式接口的模拟/数字I/O器件，如A/D、D/A、开入/开出等，也采用异步存储器接口形式实现。

同步存储接口相对比较陌生，一般用于高档的微处理器中，TI DSP中只有C55x和C6000系列DSP包含同步存储器接口。

相应的存储器有：同步静态存储器：SBSRAM和ZBTSRAM，同步动态存储器：SDRAM，同步FIFO等。

SDRAM可能是我们最熟知的同步存储器件，它被广泛用作PC机的内存。

C2000、C3x、C54x系列DSP只提供异步存储器接口，所以它们只能与异步存储器直接接口，如果想要与同步存储器接口，则必须外加相应的存储器控制器，从电路的复杂性和成本的考虑，一般不这么做。

C55x、C6000系列DSP不仅提供了异步存储器接口，为配合其性能还提供了同步存储器接口。

C55x和C6000系列DSP的异步存储器接口主要用于扩展Flash和模拟/数字I/O，Flash 主要用于存放程序，系统上电后将Flash中的程序加载到DSP片内或片外的高速RAM中，这一过程我们称为BootLoader同步存储器接口主要用于扩展外部高速数据或程序RAM，如SBSRAM、ZBTSRAM或SDRAM等。

如何设计DSP系统的外部存储器电路，即DSP如何正确地与各种类型的存储器芯片接口。

是存储器设计中的难点。

另外，在DSP外部存储器电路设计中经常会遇到下列一些问题：1.DSP提供的外部存储器接口信号与存储器芯片所需要的接口信号不完全一致，某些DSP支持多种数据宽度的访问，如8/16/32位数据宽度等，存储器电路中如何实现?2.数据线、地址线在PCB布线时，为了走线方便，经常会进行等效交换，哪些存储器可以作等效交换、哪些不行?异步存储器：Flash对于flash，读操作与SRAM相同，擦除和写入操作以命令序列形式给出，厂商不同，命令序列可能稍有不同写入命令序列后，Flash自动执行相应操作，直到完成，随后自动转为读状态。

电脑无法读取外部存储器故障及解决方法在日常使用电脑的过程中，我们经常会遇到电脑无法读取外部存储器的问题，这给我们的工作和娱乐带来了困扰。

那么，为什么会出现这样的故障呢？又该如何解决呢？接下来，本文将为您详细介绍电脑无法读取外部存储器故障的常见原因以及相应的解决方法。

一、电脑无法读取外部存储器的常见原因1. 存储器接口问题其中一种常见的原因是存储器接口问题。

现在，大部分电脑使用的是USB接口进行连接，而USB接口相对脆弱，容易受到撞击而导致连接不稳定。

另外，插入不正确也会导致读取错误。

2. 存储器驱动问题存储器驱动也是导致电脑无法读取外部存储器的原因之一。

有时候，我们会遇到存储器驱动丢失或者过期的情况，这就会导致电脑无法正确读取外部存储器。

3. 存储器本身故障外部存储器的质量也会影响电脑读取的效果。

如果存储器本身存在硬件故障或者损坏，那么电脑就无法正常读取其中的数据。

4. 电脑系统设置问题电脑系统设置也可能导致无法读取外部存储器。

有时候，我们可能会在电脑系统设置中将外部存储器的读取权限关闭，这将导致电脑无法读取。

二、解决电脑无法读取外部存储器的方法1. 检查存储器接口首先，我们需要检查存储器的接口是否连接稳定。

确保存储器插入电脑的接口时没有松动并且插入正确。

2. 更新或重新安装驱动当我们发现存储器驱动过期或丢失时，我们可以通过更新或重新安装驱动程序来解决问题。

我们可以访问存储器的官方网站，下载最新的驱动程序并进行安装。

或者，我们还可以通过设备管理器来卸载原有驱动程序，然后重新安装驱动程序。

3. 检查存储器本身如果存储器本身存在硬件故障或损坏，我们可以尝试将存储器插入到其他电脑或设备上，看是否能正常读取。

如果其他设备也无法读取该存储器，那么我们可以考虑更换新的存储器来解决问题。

4. 检查电脑系统设置有时候，电脑系统设置中可能关闭了对外部存储器的读取权限。

我们可以在电脑设置中查找“设备管理”或“存储器管理”选项，确保该选项已打开。

/999/18686.aspx存储器接口电路分析寻址原理以S3C2410为例，内核提供了32位的地址总线，理论上可以寻址的空间为4GB，但实际留给外部可寻址的空间只有1GB，也就是0X00000000~0X3fffffff，总共应该有30根地址线(230)引出来。

在这1GB的空间，2410处理器又根据所支持的设备的特点将它分为了8份，每份空间有128MB，这每一份的空间又称为一个BANK（图1）。

其中6个用于ROM、SRAM 等存储器，2个用于ROM、SRAM、SDRAM等存储器。

当2410对外寻址时，采用了部分译码的方式，即低位地址线用于外围存储器的片内寻址，而高位地址线用于外围存储器的片外寻址。

对于系统要访问的任意外部地址，2410可以方便地利用内部地址总线的高3位ADDR[29:27]来选择该地址属于哪一个存储器组(Bank)，从而激活相应的Bank选择信号（nGCSx）。

这8个片选信号可以看作是2410处理器内部30根地址线的最高三位所做的地址译码的结果。

正因为这3根地址线所代表的地址信息已经由8个片选信号（nGCS7~nGCS0）来传递了，因此2410处理器最后输出的实际地址线就只有A26~A0。

Bank的内部寻址由外部地址总线A[26:0]来实现，寻址范围为128M(227)，从而使得其外围地址访问空间为1GB（128MB×8）。

S3C2410正是通过这种机制来完成外部地址空间的寻址全过程。

图1 处理器存储空间每个Bank的特性细节请参考数据手册。

外接的存储芯片一般包括Nor Flash,，NAND FLASH和SDRAM，下面分别介绍。

Nor Flash它的接口与RAM完全相同,可以像其他存储器那样连接（与传统的8051外扩ROM 类似），可在上面直接运行代码。

它的特点是存取动作简单，缺点是它受地址线的限制，即n条地址线，所能寻址的空间就是2的n次方个单元，所以通常容量较小。

m2 nvme 定义标准-回复M.2 NVMe（Non-Volatile Memory Express）是一种存储器接口和协议的标准，用于将非易失性内存（NVM）存储器设备连接到计算机系统。

这个标准定义了接口和通信协议，有效地利用了高性能NVM存储器的特性，并提供了更快的数据传输速度和更低的延迟。

本文将一步一步回答关于M.2 NVMe的定义和标准的问题。

第一步：什么是M.2？M.2是一种小型、高性能的内部存储设备接口标准。

它被广泛用于连接固态硬盘（SSD）、无线模块和其他扩展设备到计算机主板上。

M.2接口有多种长度和键位配置，以适应不同的设备和需求。

与传统的SATA接口相比，M.2接口具有更高的带宽和更低的延迟。

第二步：什么是NVMe？NVMe是一种用于连接存储设备和主机系统的协议。

它设计用于利用NVM存储器的性能，如固态硬盘，因为传统的存储接口和协议，如SATA，无法充分发挥NVM存储器的潜力。

NVMe采用了并行操作、基于队列的模型和低延迟的数据传输方法，以实现更快的响应时间和更高的吞吐量。

第三步：M.2 NVMe是如何结合的？M.2 NVMe是将M.2接口和NVMe协议结合在一起的解决方案，以利用M.2接口的高性能特性并与NVMe协议进行通信。

M.2 NVMe存储器设备使用PCI Express（PCIe）总线进行连接，从而提供更快的数据传输速度。

此外，M.2 NVMe还利用NVMe协议的优点，包括低延迟、高并行性和高度的可扩展性。

第四步：M.2 NVMe的性能特点是什么？M.2 NVMe存储器设备具有许多性能特点，使其成为许多计算机系统的首选。

首先，它具有更快的传输速度，可以达到数千兆字节每秒（GB/s）的速度，大大缩短了数据加载和传输的时间。

其次，M.2 NVMe具有较低的延迟，可以提供更快的响应时间，提高系统的整体性能。

此外，M.2 NVMe 还具有较高的并行性，可以同时处理多个数据流，提高数据处理的效率。
