响应面分析软件designexpert使用教程

Design-Expert 使用教程qibk@2008-07-19z Design-Expert是全球顶尖级的实验设计软件。

z Design-Expert 是最容易使用、功能最完整、界面最具亲和力的软件。

在已经发表的有关响应曲面（RSM）优化试验的论文中，Design-Expert是最广泛使用的软件。

z Plackett–Burman(PB)、Central Composite Design (CCD)、Box-Behnken Design(BBD)是最常用的实验设计方法。

z本教程以BBD为例说明Design-Expert的使用，CCD，PB与此类似。

点击new design选项卡点击Respose Surface 选项卡选中 Box-Behnken项选择要考察的因素数默认值 0要考察的因素名称因素的单位因素的低值因素的高值默认值默认值设置完后，点击Continue选择响应值即因变量的数量因变量的单位因变量的名称设置完成后，点击Continue各因素均为实际值的的试验设计各因素的实际值转变为编码制的操作过程各因素转变为编码制按照试验设计进行试验，记录每组因素组合的试验结果，填在Response 列。

点击 Analysis下的 Yield （Analysed）1，Transform 选项卡，取默认值2，点击 Fit summary选项卡了解一下Fit summary各项，再点击下一个Model选项卡Model选项卡取默认值，再点击ANOVA选项卡再点击Diagnostics选项卡方差分析（ANOVA），方程的显著性检验、系数显著性检验、及回归方程。

参差的正态概率分布图，应在一条直线上Residuals vs Predicted 图，应分布无规律Predicted vs Actual 图应尽可能在一条直线上1. 点击 Influence 选项卡再点击 Report 选项卡再点击 Model graphs实际实验值方程预测值等高线图点击View下的3D surface 看三维响应曲面图三维响应曲面图点击此处选择其它因素间的等高线图选中文字点击右键，修改坐标名称把响应曲面图及 等高线图 导入WORD中的步骤 File下的Export Graph to file选择投稿最常用的TIFF文件格式把上面保存的TIF格式图片复制到word中，用图片工具栏中的裁剪功能对 图片进行裁剪裁剪后的效果图由RSM预测最优值选择 Optimization 下的Numerical 选项卡确定各因素的 取值范围确定响应值（因变量）的目标（最大值、最小值、范围值、目标值） 此实例中，是优化四个因素使响应值最大，选择Maximize低值取默认值高值项中输入一个尽可能大的无法达到的值点击Solutions 选项卡第一个方案即为各因素取最优值后的响应所能取到的最大值。

Design-Expert 使用教程qibk@2008-07-19z Design-Expert是全球顶尖级的实验设计软件。

z Design-Expert 是最容易使用、功能最完整、界面最具亲和力的软件。

在已经发表的有关响应曲面（RSM）优化试验的论文中，Design-Expert是最广泛使用的软件。

z Plackett–Burman(PB)、Central Composite Design (CCD)、Box-Behnken Design(BBD)是最常用的实验设计方法。

z本教程以BBD为例说明Design-Expert的使用，CCD，PB与此类似。

点击new design选项卡点击Respose Surface 选项卡选中 Box-Behnken项选择要考察的因素数默认值 0要考察的因素名称因素的单位因素的低值因素的高值默认值默认值设置完后，点击Continue选择响应值即因变量的数量因变量的单位因变量的名称设置完成后，点击Continue各因素均为实际值的的试验设计各因素的实际值转变为编码制的操作过程各因素转变为编码制按照试验设计进行试验，记录每组因素组合的试验结果，填在Response 列。

点击 Analysis下的 Yield （Analysed）1，Transform 选项卡，取默认值2，点击 Fit summary选项卡了解一下Fit summary各项，再点击下一个Model选项卡Model选项卡取默认值，再点击ANOVA选项卡再点击Diagnostics选项卡方差分析（ANOVA），方程的显著性检验、系数显著性检验、及回归方程。

参差的正态概率分布图，应在一条直线上Residuals vs Predicted 图，应分布无规律Predicted vs Actual 图应尽可能在一条直线上1. 点击 Influence 选项卡再点击 Report 选项卡再点击 Model graphs实际实验值方程预测值等高线图点击View下的3D surface 看三维响应曲面图三维响应曲面图点击此处选择其它因素间的等高线图选中文字点击右键，修改坐标名称把响应曲面图及 等高线图 导入WORD中的步骤 File下的Export Graph to file选择投稿最常用的TIFF文件格式把上面保存的TIF格式图片复制到word中，用图片工具栏中的裁剪功能对 图片进行裁剪裁剪后的效果图由RSM预测最优值选择 Optimization 下的Numerical 选项卡确定各因素的 取值范围确定响应值（因变量）的目标（最大值、最小值、范围值、目标值） 此实例中，是优化四个因素使响应值最大，选择Maximize低值取默认值高值项中输入一个尽可能大的无法达到的值点击Solutions 选项卡第一个方案即为各因素取最优值后的响应所能取到的最大值。

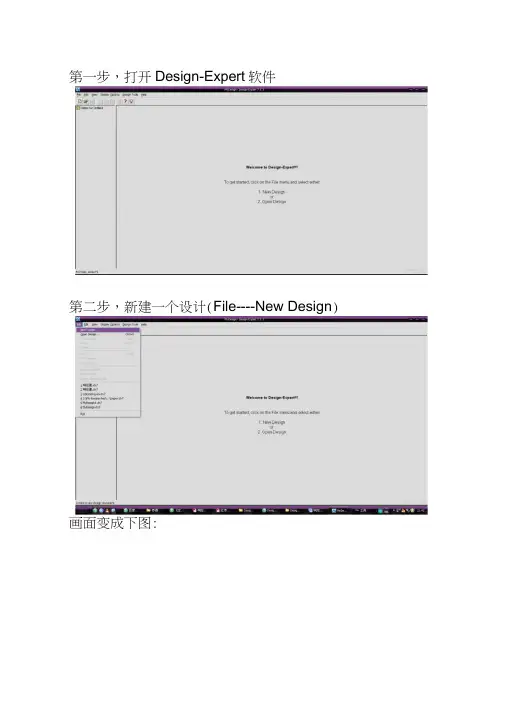

第一步，打开Design-Expert软件第二步，新建一个设计（File----New Design）画面变成下图：第三步，在左侧点击Response Surface，变成下图：一般响应面中Central posite是5水平，而Box-Behnken 是3水平，所以选Box-Behnken，即单击左侧的Box-Behnken设计方法，变成下图：第四步，由于是三因素三水平，所以在Numeric Factors 这一栏选择“3”，表示3因素，并在下表中改好名字，填好单位；把-1水平和+1水平分别填上。

如皂土用量-1为2.5mL，+1为4.5mL。

如下图：注：其他所有选项都不需要改。

第五步，点击右下角“continue”键，进入下一页面：这里是响应值，对应本次实验里的透光率，把名字改好，单位填上，如图：第六步，点击“continue”键，进入实验设计表格：根据具体的实验条件将实验值一个一个地填上（实验值也就是从对应的实验条件下获得的真实数据），得到第七步，对数据进行分析。

对我们有用的是左侧的“Analysis”项，点击它，得到：可以先大致看一下，然后点响应值“透光率”，也就是“Analysis”的子菜单。

得到图：不管，点击第二个“summary”，得到：这里有一些数据模型的基本信息，基本上不怎么用得到，可以看一下。

然后继续点击“Model”，得到：基本上也不用管，继续点击“ANOVA”，得到：这里才有我们需要的东西，比如显著性，数学模型等等，很多论文中的表格、方差分析都是从这里来的，这一项很有用，可以慢慢看。

然后再继续，点击“Diagnostics”，这里基本上是关于数据分散性的，用处不大。

最后点击最重要的一个选项“Model Graphs”，也就是有3D图和等高线图的地方。

如图：如果点击“Model Graphs”没有出现3D图，可以点击菜单栏的view，找出“3D Surface”，点击，就可以出来了。

第一步，打开Design-Expert软件第二步，新建一个设计(File----New Design)画面变成下图:一般响应面中 Central Composite 是 5水平，而Box-Behnken 是 3 水平，所以选 Box-Behnken ,即单击左侧的Box-Behnken 设计方法，变成下图：2-Level Factorial EtesignC^sign-tai StaJI U:twi 皆w 4Kh factaiii-miM cm* 1L^tful br45t«nalrig mah 4IKI5 ind iNerKlMM ： Fr-artE^al Pirfc! cati tn uMdio* 乂rqtn nj mam Actors l»4id tie- sqiilcifv:^- Fw catarkEilf^ w 创塔细E BA tHtiibTi iMNuUrl Of A th ■ PAE V4i liprA■- YMbw-Rtid W, Arid RUS- R 鮭 11用BIF 關Tl Mifl AiilR«AV Mm 口 KI R I 罕 M Ejdar Frwtkin 也閒id|>QP|rnalPiwHrtBjimah TftawhiMM L M LA bu■J■13M1&liSr?143t4 212T■23K'IS2"n 乩丫 * IV? ■■老5-1空0-]10-511-5J勺 I2-?rh ITS、1M 二 w勺 15-10 即-M26* M雷少 10-4 忆M ? n-s 止IV乡 li-fi 丁 E* u n M-kl * wA 1S-# 忆¥n- itiQ * rv ? IT-11£即E 酣 l A-13 * IVrj M-H 忆¥2?•y B-l £皿2：1 2T勢£和n 1]■& W r/ 1 47 Jn 15-* ■=- hr T 149匚M予“IDn 19-11W &亍IfrU丄 n JO 13 丄N ZLE-2・2；1 n 1Q-T * H 7 H-3 疋VI2'--空¥|n. I A3 * V 幷,M-B E M*n 计€ V 7 It-D2；M n ia-in* M右' 9 n-ii 11T2°n 16i W K211-1匚71n- 11-4 Jn 15 t € MQ 1 i-T 直VI7 17-3 £¥1 n T*E> 铲2™11C AHM Culnut ・A第三步，在左侧点击 Response Surface 变成下图:E* Sjfctflel JI- _J2JSCentral Composite DesignEich rwn^cI FM K: N 诸 and rrism □tsM I >M I coris^, pLs irri moji 1 祗血” p (#!hi arxi he [tfTW pom f cairgco: Rirkus ire vlv^i, he- rentni conpasrki di^pi w*«&ckiE ■:旳xl ftcMff ciWnStrtMlin tfHAiMiaJ H" 1s ・1 1 -ME 1科“ 11'叫1Xp1"I 1j彳 .1 11 亦|l iT ■”■ Er*■- iiOQ r«igKLin Irru-il 亦 lkw«taErfcr iKwr4ngM.« ■R [hf 6WWC •FvHcRHICMttfpOilS 8CwsrpeHi f13加 W COrililUG- ■>B^s I ・LjrfiiijpiitirrH-n»>j4r1屈 iarttAiddMu 畤嘔 |J* CZIaH^.e-ir-si to 丸『：电rm第四步，由于是三因素三水平，所以在Numeric Factors 这一栏选择“3”，表示3因素，并在下表中改好名字，填好单位；把-1水平和+1水平分别填上。
